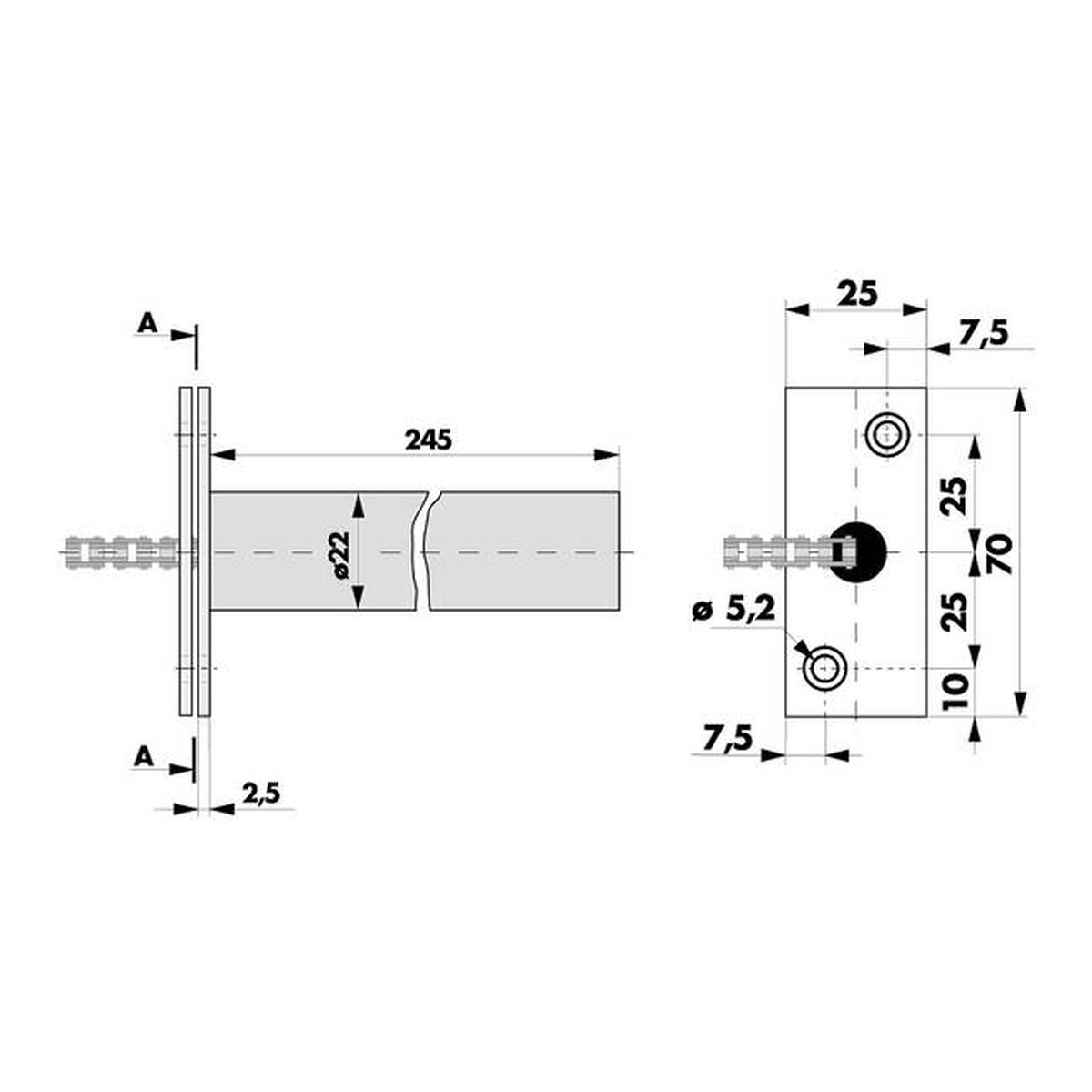

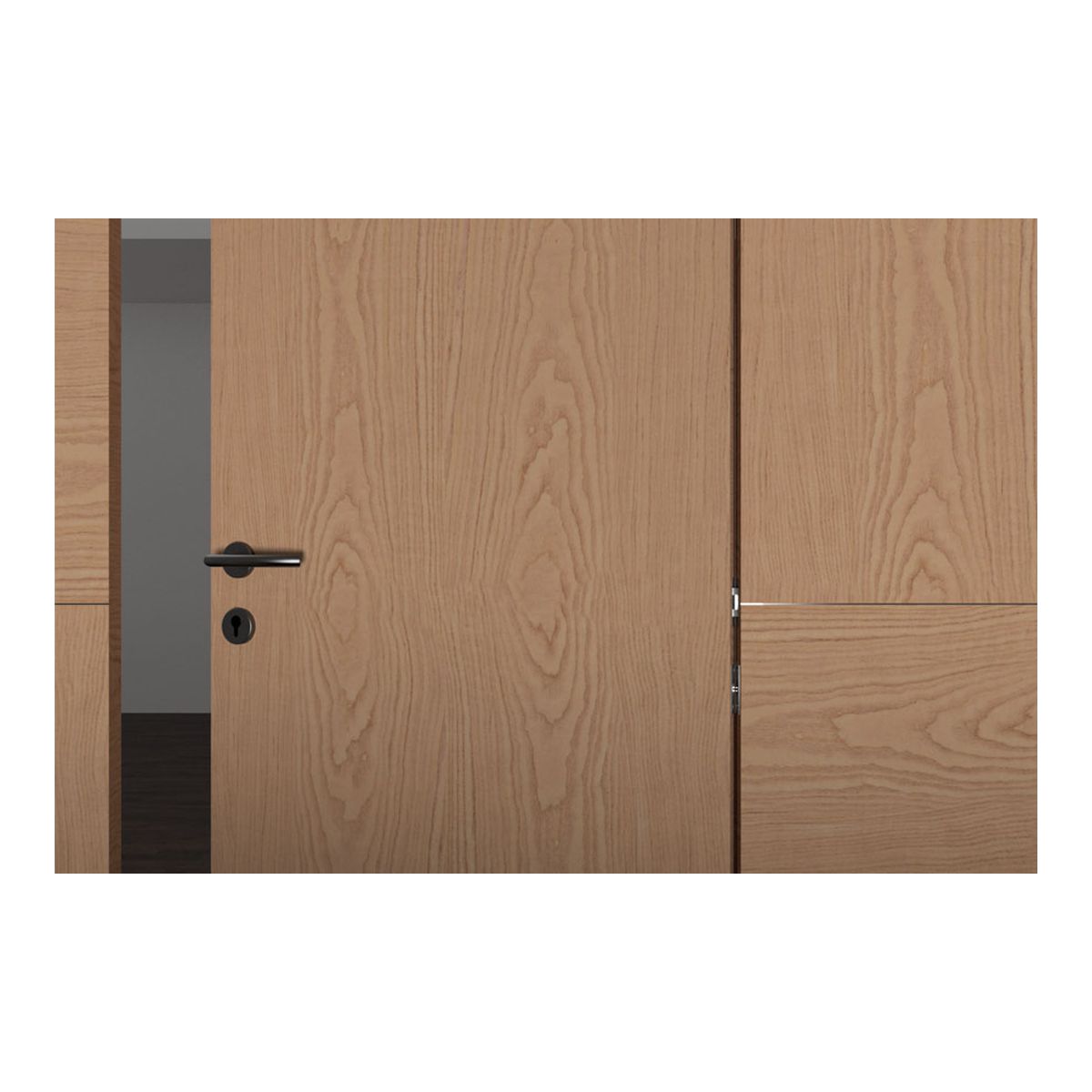

DICTATOR E 22/2550 - Einbauadjunkt Stahl- und größeren Holztüren
Technische Daten: Typ E 22/2550 Durchmesser des Federrohres Ø 22 mm Öffnungswinkel der Tür bis 180° Schließwirkung von 0 - 150°, je nach Türband Schließkraft 15 - 30 Nm Material des Federrohres Alu Material der Front- und Gegenplatte Edelstahl/Stahl verz.
Bestellangaben:
Bezeichnung
Bestellnummer
DICTATOR Einbauadjunkt E 22/2550, abgerundete Frontplatte V2A
300319
DICTATOR Einbauadjunkt E 22/2550, eckige Frontplatte Stahl verzinkt
DICTATOR E 16/2500 - Einbauadjunkt für kleinere Holztüren
Technische Daten:Typ E 16/2500 Durchmesser des Federrohres Ø 16 mm Öffnungswinkel der Tür bis 180° Schließwirkung von 0 - 150°, je nach TürbandSchließkraft 5 - 15 Nm Material des Federrohres Alu Material der Front- und Gegenplatte Stahl verzinkt
Bestellangaben:
Bezeichnung
Bestellnummer
DICTATOR Einbauadjunkt E 16/2500
300371
DICTATOR Einbauadjunkt E 16/2500, Gesamtlänge 240 mm
300371L
DICTATOR EDH 28
Endlagendämpfer Baureihe EDH 28Für Aufprallmassen bis 3000 kg – Rückstellfeder, 1 Befestigungsgewinde
Die Baureihe EDH28 bietet die größten Variationsmöglichkeiten bei den Endlagendämpfern:große Bandbreite an Hublängen, mit und ohne Rückstellfeder, Ausführung auch in V2A und V4A, unterschiedliche Regulierungsmöglichkeiten, spezielle Typen mit Zulassung für den EinAatz an Brandschutzschiebetoren. Für diese Baureihe ist außerdem auch Standard-Befestigungszubehör lieferbar.Die Regulierung erfolgt entweder mit Zahnregulierung ZR (Herausziehen und Drehen der Kolbenstange) oder Nadelregulierung NR (Regulierschraube vorne in der Kolbenstange).Die Ausführung mit 1 Befestigungsgewinde ist für Hublängen bis ca. 120 mm vorgesehen.
Technische Daten:
Oberfläche verzinkt, Kolbenstange hart verchromtRegulierung Nadel- oder ZahnregulierungDämpfungsverhalten konstant, ABS, progressivKolbenstangenanschlüsse PufferBefestigung ein Gewinde vorne am ZylinderAufprallgeschwindigkeit 0,08 bis 2,0 m/sKorrekturfaktor (siehe S. 03.070.00) fK = 2,5Rückstellkraft (innenliegende Feder) 30 N (ab 120 mm Hub: 40 N)Energie pro Hub max. 154 NmØ Kolbenstange / Ø Zylinder 8,5 mm / 28 mmHublänge max. 120 mmHübe pro Minute maximal 10Temperaturbereich 0° bis 60 °C (auf Anfrage: -30 °C, +80 °C)
Bestellnummern:
Bezeichnung
Artikelmummer
Brandschutz-Prüfung
Hub
Dämpfkraft max. [N]
DICTATOR EDH 28
200000
nein
50
5200
200400
nein
50
5200
200002
nein
50
5200
200100
nein
70
4400
200410
nein
70
4400
200102
nein
70
4400
200209*
ja
75
3100
200200
nein
100
3100
200420
nein
100
3100
200202
nein
100
3100
200206*
ja
100
3100
200300
nein
120
2600
200302
nein
120
2600
* Dämpfer mit Brandschutz-Prüfung, Überwachungs-Kennzeichen DO 18.3
DICTATOR E 16/2500 - Einbauadjunkt für kleinere Holztüren
Technische Daten:Typ E 16/2500 Durchmesser des Federrohres Ø 16 mm Öffnungswinkel der Tür bis 180° Schließwirkung von 0 - 150°, je nach TürbandSchließkraft 5 - 15 Nm Material des Federrohres Alu Material der Front- und Gegenplatte Stahl verzinkt
Bestellangaben:
Bezeichnung
Bestellnummer
DICTATOR Einbauadjunkt E 16/2500
300371
DICTATOR Einbauadjunkt E 16/2500, Gesamtlänge 240 mm
300371L
Pendeltürband HAWGOOD Typ 41 oder 42 für größere Türen mit 40 mm TürdickeDICTATOR Pendeltürbänder Typ HAWGOOD schließen Pendeltüren problemlos und schnell und halten sie geschlossen. Nach einem kurzen Durchschlagen bringen sie die Tür sofort wieder in die geschlossene Position. Damit eignen sie sich insbesondere für vielbegangene Türen (z.B. in öffentlichen Gebäuden und der Industrie), da die Tür sofort wieder für den nächsten Passanten problemlos zu öffnen ist, ohne daß er erst mehrere Pendelbewegungen abwarten muß. Sie werden aber auch vielfach bei Pendeltüren im Innenausbau und hier speziell im Ladenbau (z.B. an Kassenstationen, Pendeltürchen in Theken) eingesetzt. Beim Öffnen wird die Tür aufgrund der speziellen Form des "Schuhes" von der Zarge weggedreht. Dies bedeutet, daß bei ihrem Einsatz zum einen die lichte Öffnungsweite der Tür nicht durch das Pendeltürband verringert wird, zum anderen, daß bei geschlossener Tür nur ein minimaler Spalt zwischen Türzarge und Türblatt bestehen bleibt. Passend für unterschiedliche Türblattdicken und Türgewichte gibt es verschiedene Typen.Die Pendeltürbänder Typ 41 und 42 sind für größere Pendeltüren vorgesehen. Bitte beachten Sie die Auswahltabelle mit Berechnungsformel (Einsatz an schwereren oder breiteren Türen auf Anfrage). Die Typen 41 und 42 unterscheiden sich lediglich in ihrer Federkraft (erkennbar an der Kunststoffhülse des Federzapfens: Typ 42 weiß, Typ 41 schwarz). Bei einer Kombination von 41 und 42 muß Typ 42 immer oben angebracht werden. Die Pendeltürbänder 41 und 42 sind wahlweise mit oder ohne Feststellung bei 90° lieferbar. Der Schuh ist aus rostfreiem Stahl, die Befestigungsplatte verzinkt oder ebenfalls aus rostfreiem Stahl (optimal für den Lebensmittelbereich).
DICTATOR E 22/2550 - Einbauadjunkt Stahl- und größeren Holztüren
Technische Daten:Typ E 22/2550Durchmesser des Federrohres Ø 22 mmÖffnungswinkel der Tür bis 180° Schließwirkung von 0 - 150°, je nach TürbandSchließkraft 15 - 30 NmMaterial des Federrohres AluMaterial der Front- und Gegenplatte Edelstahl/Stahl verz.
Bestellangaben:
Bezeichnung
Bestellnummer
DICTATOR Einbauadjunkt E 22/2550, abgerundete Frontplatte V2A
300319
DICTATOR Einbauadjunkt E 22/2550, eckige Frontplatte Stahl verzinkt
300341
Dictator Türöffnungsbegrenzer Set TB - nicht regulierbar
Set inkl. Montagezubehör (Anbauset)
Die am häufigsten eingesetzten Türöffnungsbegrenzer TB sind auch als Setkomplett mit dem dazugehörigen Montagezubehör erhältlich.
Befestigungszubehör-Set abhängig von der Montagesituation:- Set 1für aufliegende und gleichliegende Türen- Set 2für Montage auf der Türrückseite unterhalb eines tiefen Rahmens- Set 3für Montage auf der Türrückseite bei schmaler Zarge oder auf der Türvorderseite bei aufliegenden Türen mit dünnem Falz
Lieferumfang:- Türöffnungsbegrenzer Dictator TB nicht regulierbar- Anbauset nach Auswahl
Bestellangaben
Türöffnungs-Begrenzer-Setsnicht regulierbar TB (Stahl verzinkt)
Bestell-Nummer
ohne Festst.
mit Festst.
Ø K
Ø Z
Hub
Länge La
Zubehör
10
23
250
600
Set 1
300981
300991
10
23
250
600
Set 2
300982
300992
10
23
250
600
Set 3
300983
300993
14
28
250
600
Set 1
300984
14
28
250
610
Set 1
300994
14
28
250
600
Set 2
300985
14
28
250
610
Set 2
300995
14
28
250
600
Set 3
300986
14
28
250
610
Set 3
300996
