Dorma Flachplatte TS 73 V / TS 83

Montageplatte 40 mm für Dorma G-N Gleitschiene Distanzplatte 40 mm für Gleitschiene G-N Kurz & Knapp Distanzplatte 40 mm für Gleitschiene G-N Kompatibel mit: Alle G-N Gleitschienen (Contur) Produktbeschreibung Montageplatte 40 mm für Dorma G-N Gleitschiene — distanzplatte 40 mm für gleitschiene g-n. Kompatibilität Kompatibel mit: Alle G-N Gleitschienen (Contur). Passende Produkte Dorma Flachplatte TS 73 V / TS 83 Öffnungsbegrenzung komplett für Dorma G 93 G-SR-S flach und G 96 GSR Gleitschiene G-N höhenverstellbar → Alle Zubehör Häufig gestellte Fragen Passt zu?Alle G-N Gleitschienen (Contur) Einzeln bestellbar?Ja. Kann ich dieses Zubehör einzeln nachbestellen?Ja, Montageplatte 40 mm ist als Einzelteil verfügbar und kann unabhängig vom Türschließer bestellt werden.

Montageplatte für Dorma G-EMF Gleitschiene Montageplatte für Feststellungs-Gleitschiene G-EMF Kurz & Knapp Montageplatte für Feststellungs-Gleitschiene G-EMF Kompatibel mit: G-EMF Gleitschiene Produktbeschreibung Montageplatte für Dorma G-EMF Gleitschiene — montageplatte für feststellungs-gleitschiene g-emf. Kompatibilität Kompatibel mit: G-EMF Gleitschiene. Passende Produkte Dorma Flachplatte TS 73 V / TS 83 Öffnungsbegrenzung komplett für Dorma G 93 G-SR-S flach und G 96 GSR Gleitschiene G-N höhenverstellbar → Alle Zubehör Häufig gestellte Fragen Passt zu?G-EMF Gleitschiene Einzeln bestellbar?Ja. Kann ich dieses Zubehör einzeln nachbestellen?Ja, Montageplatte ist als Einzelteil verfügbar und kann unabhängig vom Türschließer bestellt werden.

DORMA BTS 75 V — Universal-Bodentürschließer EN 1-4 Verdeckter Bodentürschließer mit integrierter Montagelibelle für Normal-, Schmal- und Breittüren. Kurz & Knapp Universal-Bodentürschließer EN 1-4, verdeckter Einbau im Boden Für Türblattbreiten bis 1.100 mm, Normal-, Schmal- und Breittüren Integrierte Montagelibelle für präzise Ausrichtung DIN-Links, DIN-Rechts und Pendeltüren universell Serienmäßige Öffnungsdämpfung (Backcheck) Varianten: mit Feststellung 90° | mit Feststellung 105° Produktbeschreibung Der DORMA BTS 75 V ist ein universeller Bodentürschließer für den verdeckten Einbau. Die gesamte Mechanik verschwindet im Boden — sichtbar bleibt nur die Deckplatte. Diese Lösung eignet sich für architektonisch anspruchsvolle Projekte, bei denen ein Obentürschließer das Erscheinungsbild stören würde. Der BTS 75 V deckt mit EN 1-4 Türblattbreiten bis 1.100 mm ab. Er ist universell für DIN-Links, DIN-Rechts und Pendeltüren einsetzbar. Die integrierte Montagelibelle erleichtert die exakte Positionierung im Rohbau. Die serienmäßige Öffnungsdämpfung schützt die Tür vor unkontrolliertem Aufreißen. Zwei Schließgeschwindigkeitsbereiche sind getrennt einstellbar. Vorteile & Besonderheiten Verdeckter Einbau — unsichtbar im Boden, nur Deckplatte sichtbar Universal — DIN-L, DIN-R, Pendeltüren, Normal-/Schmal-/Breittüren Integrierte Montagelibelle — präzise Ausrichtung bei der Montage Öffnungsdämpfung serienmäßig — schützt Tür und Wand Barrierefreiheit — DIN SPEC 1104, leichtes Türöffnen Technische Daten EigenschaftWert SchließkraftEN 1-4, stufenlos einstellbar Max. Türblattbreite1.100 mm EinbauartVerdeckt im Boden (Zementmörtelkasten) ÖffnungsdämpfungSerienmäßig (Backcheck) Schließgeschwindigkeit2 Bereiche, getrennt einstellbar AnschlagrichtungDIN-L, DIN-R, Pendeltür universell TürartenNormal-, Schmal- und Breittüren FeststellungNein (siehe Varianten mit 90° / 105°) MontagelibelleIntegriert NormenDIN EN 1154, DIN SPEC 1104 Montage Der BTS 75 V wird im Rohbau in einen Zementmörtelkasten eingesetzt. Die integrierte Montagelibelle sorgt für die exakte horizontale Ausrichtung. Nach dem Vergießen wird die Deckplatte aufgesetzt. Zementmörtelkasten — im Rohboden einlassen Schließkörper — in den Kasten einsetzen, per Libelle ausrichten Deckplatte — nach Fertigfußboden bündig aufsetzen Spindel + Türhebel — Verbindung zum Türblatt herstellen Normen & Zulassungen NormBedeutung DIN EN 1154Türschließer — geprüft und klassifiziert DIN SPEC 1104Barrierefreie Türen — leichtes Öffnen CE-KennzeichnungKonformität nach Bauproduktenverordnung dormakaba Bodentürschließer im Vergleich ModellENBreiteBesonderheit BTS 75 V1-41.100 mmUniversal, Montagelibelle BTS 801-61.400 mmModular, bis 300 kg BTS 80 F1-61.400 mmFreilauf, modular BTS 843-61.100 mmPendeltüren, besonders flach Häufig gestellte Fragen BTS 75 V oder BTS 80?BTS 75 V: EN 1-4, bis 1.100 mm, wirtschaftlicher. BTS 80: EN 1-6, bis 1.400 mm / 300 kg, modular (Freilauf, EMB). Ist der BTS 75 V für Brandschutztüren geeignet?Ja. Nach DIN EN 1154 geprüft und für Feuer- und Rauchschutztüren zugelassen. Brauche ich eine Deckplatte?Ja. Die Deckplatte ist separat erhältlich und wird nach dem Einbau des Fertigfußbodens aufgesetzt. Kann ich den BTS 75 V für Ganzglastüren verwenden?Ja, mit entsprechendem Klemmschuh für Ganzglastüren. Gibt es den BTS 75 V mit Feststellung?Ja: BTS 75 V mit Feststellung 90° und BTS 75 V mit Feststellung 105°. Bodentürschließer oder Obentürschließer?Bodentürschließer: Verdeckter Einbau, architektonisch hochwertig, aufwändigere Montage. Obentürschließer: Einfachere Montage, sichtbar, günstiger. Kaufentscheidung Wann BTS 75 V, wann BTS 80?BTS 75 V: Für Standard-Innentüren bis 1.100 mm. BTS 80: Für schwere Türen bis 300 kg oder wenn Freilauf/Feststellanlage benötigt wird. BTS 75 V oder Obentürschließer?BTS 75 V wenn verdeckter Einbau gewünscht. Obentürschließer (TS 93, TS 98 XEA) wenn einfache Montage und Nachrüstbarkeit Priorität haben. Welches Zubehör brauche ich?Mindestens: Deckplatte, Spindel und passender Türhebel/Drehlager. Zementmörtelkasten für den Rohbaueinbau.

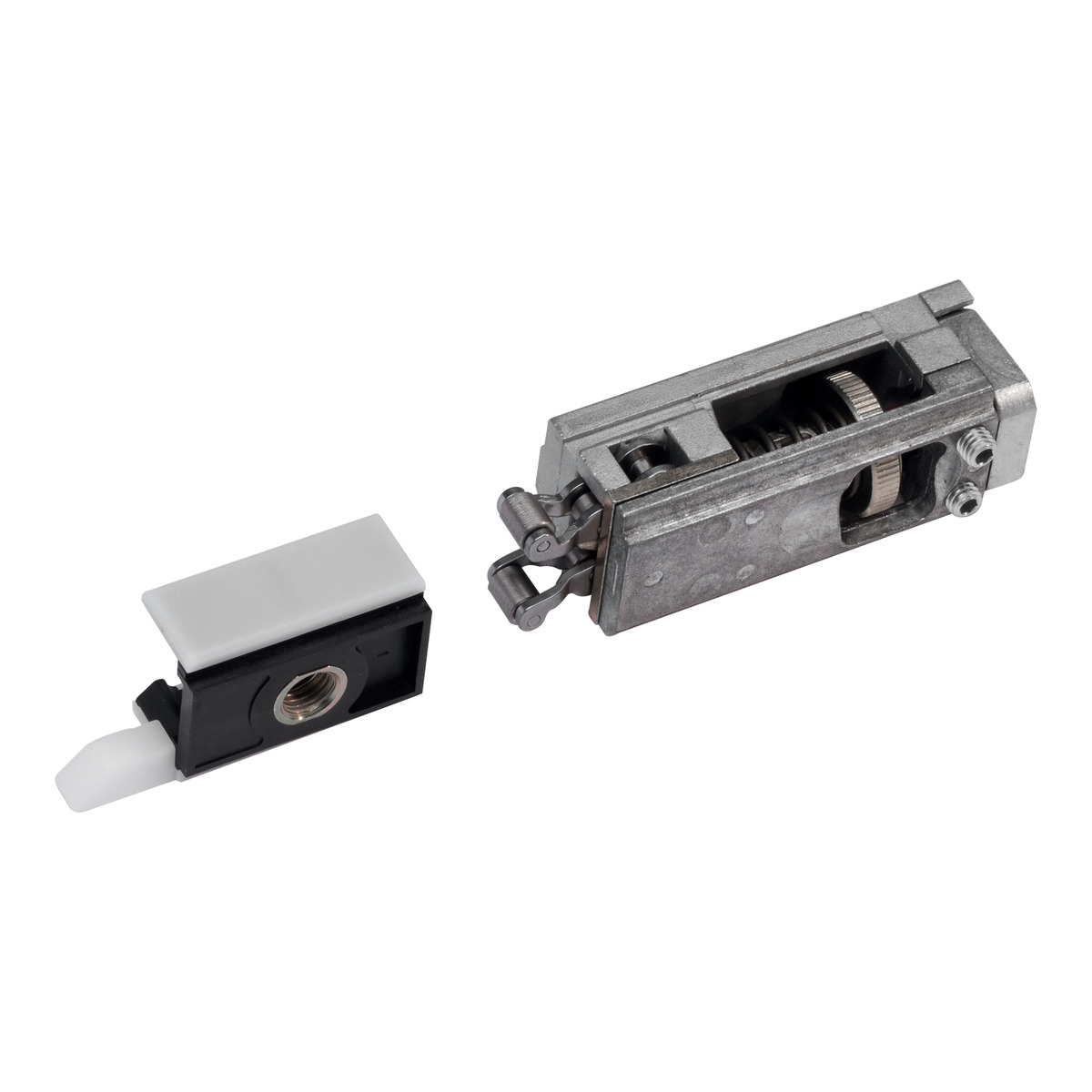

Rastfeststelleinheit für Dorma TS 93 G-SR-S Rastfeststellung für Gleitschiene G-SR-S Kurz & Knapp Rastfeststellung für Gleitschiene G-SR-S Kompatibel mit: TS 93 Gleitschiene G-SR-S Produktbeschreibung Rastfeststelleinheit für Dorma TS 93 G-SR-S — rastfeststellung für gleitschiene g-sr-s. Kompatibilität Kompatibel mit: TS 93 Gleitschiene G-SR-S. Passende Produkte Dorma Flachplatte TS 73 V / TS 83 Öffnungsbegrenzung komplett für Dorma G 93 G-SR-S flach und G 96 GSR Gleitschiene G-N höhenverstellbar → Alle Zubehör Häufig gestellte Fragen Passt zu?TS 93 Gleitschiene G-SR-S Einzeln bestellbar?Ja. Kann ich dieses Zubehör einzeln nachbestellen?Ja, Rastfeststelleinheit komplett ist als Einzelteil verfügbar und kann unabhängig vom Türschließer bestellt werden.

GEZE BOXER – Integrierter Obentürschließer (verdecktliegend) Kurz & Knapp: Verdeckt im Türblatt eingelassen – von außen nicht sichtbar, nur die 12 mm Gleitschiene am Rahmen Verfügbar als EN 2–4 oder EN 3–6 Max. Türgewicht 180 kg, Öffnungswinkel bis 120° Öffnungsdämpfung, Schließgeschwindigkeit und Endschlag einstellbar Zugelassen für Feuer- und Rauchschutztüren (EN 1154) Produktbeschreibung Der GEZE BOXER ist ein integrierter Obentürschließer, der komplett im Türblatt versenkt wird. Von außen ist nur die schmale 12 mm Gleitschiene am Türrahmen sichtbar – der Schließkörper selbst bleibt verborgen. Diese verdeckte Bauweise macht den BOXER zur idealen Lösung für architektonisch anspruchsvolle Objekte, bei denen sichtbare Türschließer stören würden. Trotz der kompakten Bauform bietet der BOXER die volle Funktionalität eines Obentürschließers: Öffnungsdämpfung, einstellbare Schließgeschwindigkeit und Endschlag. Je nach Anforderung stehen zwei Leistungsstufen zur Verfügung: EN 2–4 für Türen bis 1.100 mm (min. Türblattstärke 40 mm) und EN 3–6 für Türen bis 1.400 mm (min. Türblattstärke 50 mm). Beide Varianten tragen bis zu 180 kg Türgewicht. Ihre Vorteile Komplett unsichtbar – Der Schließkörper verschwindet im Türblatt, nur die 12 mm Gleitschiene bleibt sichtbar Öffnungsdämpfung serienmäßig – Schützt Wand und Tür vor dem Aufschlagen 180 kg Tragfähigkeit – Auch für schwere Türen geeignet Feuer- und Rauchschutz – Zugelassen nach EN 1154 für Brand- und Rauchschutztüren Barrierefreiheit – EN 2–4 erfüllt DIN 18040 bei Türbreiten bis 1.100 mm Optional feststellbar – Mechanische Feststelleinheit nachrüstbar Technische Daten EigenschaftWert EN-KlasseEN 2–4 / EN 3–6 (je nach Schließkörper) Max. Flügelbreite1.100 mm (EN 2–4) / 1.400 mm (EN 3–6) Max. Flügelgewicht180 kg Barrierefreiheit (DIN 18040)Bis 1.100 mm Max. Öffnungswinkel120° Abmessungen EN 2–4286 × 32 × 45 mm (B × H × T) Abmessungen EN 3–6293 × 40 × 54 mm (B × H × T) Min. Türblattstärke40 mm (EN 2–4) / 50 mm (EN 3–6) MontageVerdecktliegend (integriert in Türblatt und Zarge) ÖffnungsdämpfungJa, hydraulisch einstellbar EndschlagHydraulisch, über Ventil FeststellungOptional (mechanisch oder elektrisch je Variante) DIN-RichtungLinks/rechts ohne Umstellung BrandschutzFür Feuer-/Rauchschutztüren (Eignungsnachweis mit Tür) NormEN 1154 Verfügbare Varianten Artikelnr.EN-KlasseFarbe 099728EN 2–4silberfarbig 099728.112161EN 2–4weiß 099728.129213EN 2–4schwarz 099735EN 3–6silberfarbig 099735.112161EN 3–6weiß 099735.129213EN 3–6schwarz Weitere Farben (Edelstahl ähnlich, nach RAL) auf Anfrage. Montage Der GEZE BOXER wird verdeckt im Türblatt montiert. Dazu wird eine Fräsung in der Oberkante des Türblatts eingebracht, in die der Schließkörper eingesetzt wird. Am Türrahmen wird die 12 mm Gleitschiene befestigt – das einzige sichtbare Element der gesamten Anlage. Die schmale Bauform fügt sich unauffällig in den Rahmen ein. Voraussetzungen: Min. Türblattstärke: 40 mm (EN 2–4) bzw. 50 mm (EN 3–6) Max. Türblattstärke: 80 mm Die Tür muss für die Fräsung geeignet sein (Massivholz, Holzwerkstoff, Stahl mit Einlage) Normen & Zulassungen NormBeschreibung EN 1154Türschließgeräte mit kontrolliertem Schließablauf CE-KennzeichnungKonformität mit europäischen Produktnormen DIN 18040Barrierefreies Bauen (EN 2–4 bei Türbreiten bis 1.100 mm) Zugelassen für Feuer- und Rauchschutztüren. GEZE BOXER vs. sichtbare Türschließer — was passt? Der BOXER ist komplett im Türblatt integriert und von außen nicht sichtbar. Im Vergleich zu sichtbaren Gleitschienentürschließern bietet er maximale Ästhetik bei etwas eingeschränktem Öffnungswinkel. ModellENMax. BreiteMontageBesonderheit BOXEREN 2-4 / EN 3-61400 mmVerdeckt (integriert)Unsichtbar, max. 120° ÖffnungTS 5000EN 2-61400 mmGleitschiene (sichtbar)180° Öffnung, ÖffnungsdämpfungTS 5000 LEN 2-61400 mmGleitschiene BGSVon Öffnungsseite nicht sichtbar Typische Einsatzgebiete GebäudetypEinsatzortAnforderungEmpfehlung ArchitekturbüroRepräsentative EingangstürenKeine sichtbare Technik, DesignBoxer EN 3–6 HotelSuite-EingangstürenVerdeckte Montage, leiser BetriebBoxer EN 2–4 ArztpraxisBehandlungsraumtürenHygienisch glatte OberflächenBoxer EN 2–4 mit 12-mm-Gleitschiene Museum / GalerieAusstellungsräumeUnsichtbare Technik, BrandschutzBoxer EN 3–6 mit E-Gleitschiene WohnungsbauEingangstüren gehobene AusstattungKein sichtbarer TürschließerBoxer EN 2–4 mit Feststellung Häufige Fragen zum GEZE BOXER Die Tür schließt nach dem Einbau nicht sauber in die Falle — was pr��fen?Endschlagventil über die Einstellschraube oben am Schließkörper nachstellen. Prüfen ob Türblattfräsung und Zargenfräsung exakt nach Bohrlehre gefertigt sind. Welche Mindest-Türblattstärke braucht der Boxer?Boxer EN 2–4: mind. 40 mm. Boxer EN 3–6: mind. 50 mm. Bei dünneren Türblättern ist der Boxer nicht einsetzbar. Kann ich einen vorhandenen Boxer 2–4 auf Boxer 3–6 aufrüsten?Nein. Die Schließkörper haben unterschiedliche Abmessungen (286 × 32 × 45 mm vs. 293 × 40 × 54 mm). Auch die Fräsungen im Türblatt unterscheiden sich. Der Boxer macht nach einigen Monaten Geräusche — woran liegt das?Prüfen ob die Gleitschienen-Schrauben fest sitzen. Bei anhaltenden Geräuschen: Drehlager auf Verschleiß prüfen. Nicht nachschmieren — der Boxer ist wartungsfrei konstruiert. Ist der Boxer für Brandschutztüren zugelassen?Ja, aber nur mit Eignungsnachweis zusammen mit der konkreten Tür. Es gibt keine Pauschalzulassung — der Türhersteller muss die Eignung bestätigen. Gibt es den Boxer auch mit elektrischer Feststellung?Ja, als Boxer E (24 V DC) mit E-Gleitschiene. Feststellbereich 80–120°. Für Feststellanlagen an Brandschutztüren mit externer RSZ kombinierbar. Die Achsverlängerung — wann wird sie gebraucht?Wenn zwischen Türblatt-Oberkante und Zarge ein Spalt ist (z. B. bei Dichtungsprofilen). Achsverlängerungen gibt es in 4 mm und 8 mm. Kann der Boxer auch in Pendeltüren eingesetzt werden?Ja, als Boxer P mit speziellen Pendeltür-Gleitschienen. Nur mit Schließkörper EN 2–4 kombinierbar. Eigene Gleitschienen-Typen erforderlich. Kaufberatung: GEZE BOXER oder aufliegender Türschließer? Wann ist ein verdeckter Türschließer wie der BOXER sinnvoll?Der GEZE BOXER wird im Türblatt verdeckt eingebaut und ist von außen unsichtbar. Er eignet sich besonders für repräsentative Bereiche, Designtüren und Objektbau, wo die Optik im Vordergrund steht. Ein aufliegender Türschließer wie der TS 5000 ist einfacher zu montieren und zu warten. Welche Türblattdicke brauche ich für den BOXER?Der GEZE BOXER benötigt eine Mindest-Türblattdicke von 40 mm für den Einbau. Bei dünneren Türblättern oder Hohlkammerprofilen ist ein aufliegender Türschließer wie der TS 3000 V oder der TS 1500 die bessere Alternative. Kann der BOXER Brandschutztüren bedienen?Ja, der GEZE BOXER ist für Feuer- und Rauchschutztüren nach EN 1154 zugelassen. Für zweiflügelige Brandschutztüren mit Schließfolgeregelung ist er jedoch nicht vorgesehen — hierfür benötigen Sie den TS 5000 IS. Wie unterscheidet sich der BOXER von anderen verdeckten Türschließern?Der GEZE BOXER deckt EN-Klassen 2–4 ab (Türen bis 1100 mm, 80 kg). Für schwerere Türen gibt es keinen verdeckten GEZE-Türschließer — wechseln Sie in diesem Fall zum aufliegenden TS 5000 mit EN 2–6. Welches Zubehör gibt es für den BOXER?Für den BOXER ist eine mechanische Feststelleinheit als Nachrüstung erhältlich. Die Gleitschienen und Gestänge der TS-Reihe (TS 3000, TS 4000, TS 5000) sind nicht kompatibel — der BOXER nutzt ein eigenständiges 12-mm-Gleitschienensystem.
