Dorma Türschließer einstellen
Kurz & Knapp
- Dorma regelt die Schließgeschwindigkeit meist in zwei getrennten Winkelbereichen — ein Ventil für den Hauptweg, eines für den Zuschlag
- ÖD/BC ist die Öffnungsdämpfung, SV/DC die Schließverzögerung — die Kürzel stehen am Gerät
- Der Endschlag sitzt bei fast allen Baureihen im Bereich 7° bis 0°
- Die Nummerierung ist je Baureihe verschieden — die Tabelle der eigenen Baureihe ist maßgeblich, nicht die des Nachbarmodells
Die Kürzel am Gerät: ÖD/BC und SV/DC
Dorma beschriftet zwei Ventile mit Kürzeln, die sich nicht von selbst erklären. ÖD/BC steht für Öffnungsdämpfung (englisch Backcheck): Sie bremst den Flügel, wenn die Tür heftig aufgerissen wird, und schützt Wand und Türblatt. SV/DC steht für Schließverzögerung (Delayed Closing): Sie hält die Tür im oberen Öffnungsbereich länger offen, damit Rollstuhl, Kinderwagen oder Bett passieren können. Beide sind Zusatzfunktionen — nicht jede Ausführung hat sie.
Für alle Baureihen gilt: Die Regulierventile sind aus Messing und werden mit dem Innensechskant nach Herstellerangabe gedreht — gefühlvoll und in kleinen Schritten. Nach jeder Änderung muss die Tür aus jedem Öffnungswinkel sicher ins Schloss fallen; an Feuerschutztüren darf die Gesamtschließzeit 30 Sekunden nicht überschreiten.
An Brandschutz-, Rettungsweg- und Fluchtwegtüren gehört das Einstellen in Fachhand: Dort ist eine Mindestschließkraft vorgeschrieben, und die Tür muss aus jeder Stellung sicher ins Schloss fallen. Welche EN-Größe eine Tür braucht, steht unter DIN EN 1154 und die EN-Größe.
Gleitschienen-Türschließer
Dorma TS 98 XEA
| Nr. | Einstellschraube |
|---|---|
| 1 | Schließgeschwindigkeit im Bereich 70° – 15° |
| 2 | Schließkraft EN 1 – 6 (Federspannung, Anzugsmoment ≤ 10 Nm) |
| 3 | Schließgeschwindigkeit im Bereich 15° – 0° |
| 4 | Endschlag im Bereich 7° – 0° |
| 5 | Schließverzögerung (DC), wirksam bis ca. 70° |
| 6 | Öffnungsdämpfung (BC) im Bereich 60° – 90° |
| Schließergröße | Flügelbreite [mm] |
|---|---|
| EN 1 | bis 750 |
| EN 2 | 750 – 850 |
| EN 3 | 850 – 950 |
| EN 4 | 950 – 1100 |
| EN 5 | 1100 – 1250 |
| EN 6 | 1250 – 1400 |
Hinweis: An Feuer- und Rauchschutztüren mindestens EN 3 (Flügelbreite 850–1400 mm); barrierefrei nach DIN 18040 sind 750–1250 mm vorgesehen.
Zum Produkt: dormakaba TS 98 XEA
Dorma TS 93
| Nr. | Einstellschraube |
|---|---|
| 1 | Schließgeschwindigkeit im Bereich 70° – 0° |
| 2 | Endschlag im Bereich 7° – 0° |
| 3 | Öffnungsdämpfung (ÖD/BC), wirksam ab ca. 70° |
| 4 | Schließverzögerung (SV/DC), wirksam im oberen Öffnungsbereich |
| Schließergröße | Flügelbreite [mm] |
|---|---|
| EN 2–5 | 850 – 1250 |
| EN 5–7 | 1250 – 1600 |
Hinweis: Für Feuer- und Rauchschutztüren gilt mindestens EN 3.
Zum Produkt: Dorma TS 93 Türschließer EN 2-5
Dorma TS 92 und TS 92 XEA
| Nr. | Einstellschraube |
|---|---|
| 1 | Stufenlos einstellbare Schließgeschwindigkeit im Bereich 180° – 15° |
| 2 | Stufenlos einstellbare Schließgeschwindigkeit im Bereich 15° – 0° |
| 3 | Stufenlos einstellbare Schließkraft über die seitliche Stellschraube (EN 1 – 4) |
| 4 | Feststellung (Option) |
| 5 | Öffnungsbegrenzung (Option) |
Hinweis: Beim TS 91 ist die Schließkraft fest auf EN 3 eingestellt; dort tragen 3 die Feststellung und 4 die Öffnungsbegrenzung.
Zum Produkt: Türschließer DORMA TS 92 B
Dorma TS 97
| Nr. | Einstellschraube |
|---|---|
| 1 | Stufenlos einstellbare Schließgeschwindigkeit im Bereich 150° – 0° |
| 2 | Stufenlos einstellbarer Endschlag im Bereich 7° – 0° |
| 3 | Stufenlos einstellbare Schließkraft EN 2 – 4 |
Hinweis: Die mechanische Öffnungsbegrenzung ist zwischen 80° und max. 120° einstellbar — sie ist keine Überlastsicherung und ersetzt den Türstopper nicht.
Dorma TS 90 Impulse
| Nr. | Einstellschraube |
|---|---|
| 1 | Stufenlos einstellbare Schließgeschwindigkeit im Bereich 160° – 15° |
| 2 | Stufenlos einstellbare Schließgeschwindigkeit im Bereich 15° – 0° |
| Schließergröße | Flügelbreite [mm] |
|---|---|
| EN 3 | bis 950 |
| EN 4 | bis 1100 |
Hinweis: Die Größenanpassung erfolgt beim TS 90 NICHT über eine Schraube, sondern über unterschiedliche Montagemaße. Die Rastfeststelleinheit (bis ca. 145°) ist für Feuer- und Rauchschutztüren nicht zulässig.
Zum Produkt: DORMA TS 90 Impulse
Scherengestänge-Türschließer

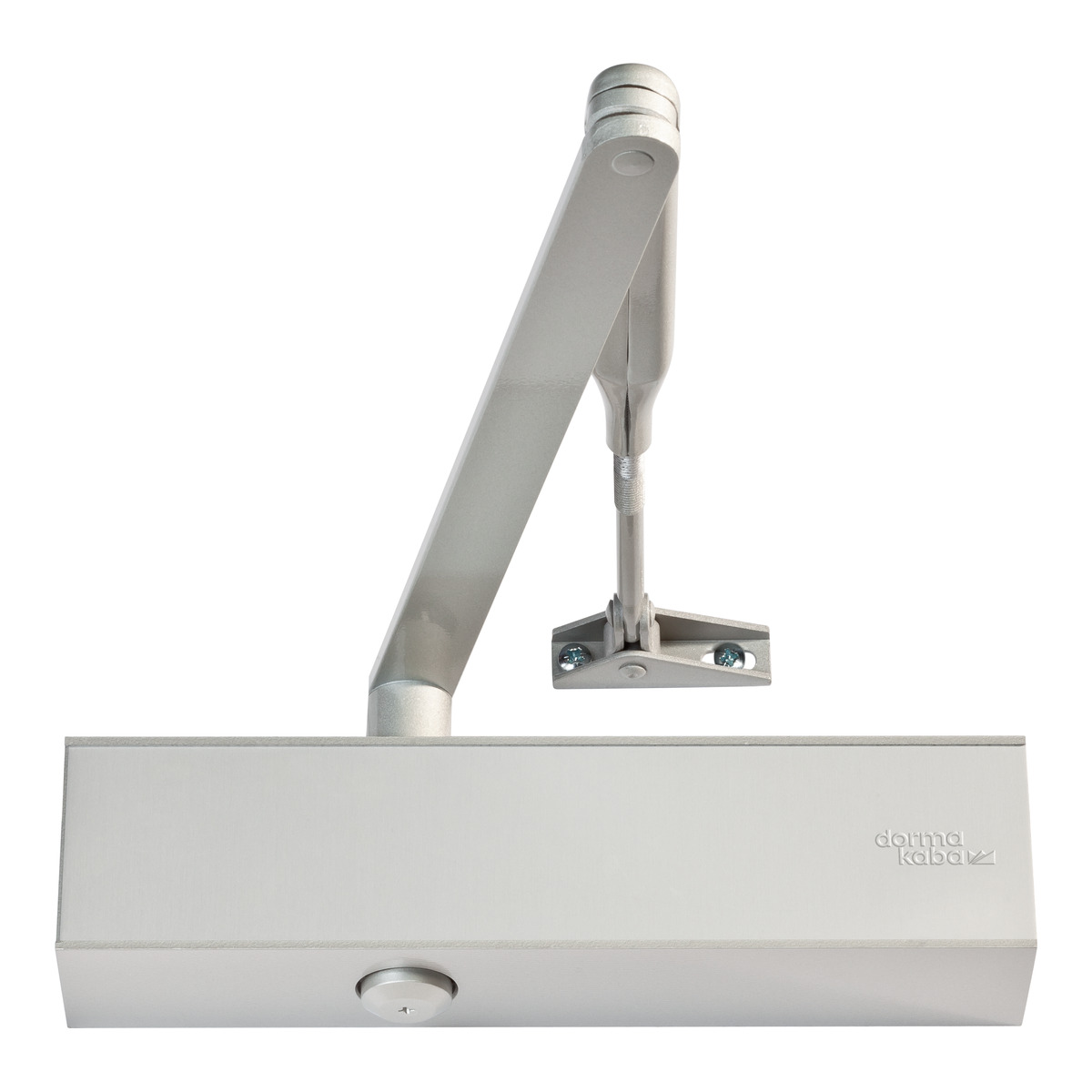

Dorma TS 83
| Nr. | Einstellschraube |
|---|---|
| 1 | Selbstregulierende Öffnungsdämpfung, wirksam ab etwa 70° Türöffnung (abschaltbar) |
| 2 | Stufenlos einstellbare Schließgeschwindigkeit im Bereich 180° – 15° |
| 3 | Stufenlos einstellbare Schließgeschwindigkeit im Bereich 15° – 0° |
| 4 | Einstellbarer Endschlag (über das Gestänge) |
Hinweis: Die Ausführung BC/ÖD + DC/SV hat zusätzlich eine einstellbare Schließverzögerung im Bereich 180° – 70°.
Zum Produkt: DORMA TS 83, Größe EN 3-6 mit Normalgestänge
Dorma TS 73 V
| Nr. | Einstellschraube |
|---|---|
| 1 | Selbstregulierende Öffnungsdämpfung, wirksam ab etwa 70° Türöffnung (über Ventil zuschaltbar) |
| 2 | Stufenlos einstellbare Schließgeschwindigkeit im Bereich 180° – 15° |
| 3 | Stufenlos einstellbare Schließgeschwindigkeit im Bereich 15° – 0° |
| 4 | Einstellbarer Endschlag (über das Gestänge) |
Hinweis: Mit Rastfeststellarm lässt sich die Tür bis ca. 150° feststellen; die Feststellung ist per Knopfdruck abschaltbar.
Zum Produkt: DORMA TS 73 V mit Normalgestänge
Dorma TS 73 EMF
| Nr. | Einstellschraube |
|---|---|
| 1 | Stufenlos einstellbare Schließgeschwindigkeit |
| 2 | Stufenlos einstellbarer Endschlag (über das Gestänge) |
| 3 | Feststellbereich, frei wählbar ab ca. 75° Öffnungswinkel |
Hinweis: Die elektrohydraulische Feststellung ist im Türschließer integriert.
Zum Produkt: DORMA TS 73 EMF, Größe EN 4
Freilauftürschließer
Dorma TS 99 FL
| Nr. | Einstellschraube |
|---|---|
| 1 | Schließgeschwindigkeit im Bereich 180° – 0° |
| 2 | Endschlag im Bereich 7° – 0° |
| Schließergröße | Flügelbreite [mm] |
|---|---|
| EN 2–5 | 850 – 1250 |
Hinweis: Freilauftürschließer: Für Feuer- und Rauchschutztüren gilt mindestens EN 3.
Zum Produkt: DORMA TS 99 FL Türblattmontage
Ältere Baureihen: TS 71 und TS 72
Dorma TS 71
| Was sich einstellen lässt |
|---|
| Schließkraft über das Gestängescharnier (EN 3 – 4) |
Hinweis: Für den TS 71 gibt der Hersteller in den lokal vorliegenden Unterlagen KEINE nummerierte Ventilbelegung an. Belegt ist: Zahntrieb statt Nockenscheibe, Schließkraft über das Gestängescharnier, keine Öffnungsdämpfung. Die maximale Flügelbreite steht im Feld flügelbreite_max und ist dort eigens belegt — sie stammt nicht aus dieser Quelle..
Zum Produkt: DORMA TS 71 mit Normalgestänge
Dorma TS 72
| Was sich einstellen lässt |
|---|
| Schließgeschwindigkeit, von vorn einstellbar |
| Endschlag, von vorn einstellbar |
Hinweis: Für den TS 72 gibt der Hersteller in den lokal vorliegenden Unterlagen KEINE nummerierte Ventilbelegung an. Belegt ist: Schließgeschwindigkeit und Endschlag sind komfortabel von vorn einstellbar, keine Öffnungsdämpfung. Die maximale Flügelbreite steht im Feld flügelbreite_max und ist dort eigens belegt — sie stammt nicht aus dieser Quelle..
Zum Produkt: DORMA TS 72 mit Normalgestänge
Bodentürschließer BTS 80, BTS 75 V und BTS 84
Bodentürschließer haben eine eigene Mechanik: Die Ventile liegen unter der Deckplatte auf der Oberseite des Schließerkörpers, und die Größe steht baulich fest statt über eine Schraube. Die Ventilbelegung der drei BTS-Baureihen steht deshalb auf einer eigenen Seite: Bodentürschließer einstellen.
Ältere Dorma-Türschließer
Die Tabellen oben gelten für die heute gelieferten Baureihen. Bei älteren Schließern tragen die Ventile oft keine Nummern. Die Regel, die dann weiterhilft: Die Ventile wirken in Schließrichtung nacheinander — das erste regelt den Hauptteil des Schließwegs, das letzte den Zuschlag kurz vor dem Schloss. Ein Ventil mit Kürzel ist immer eine Zusatzfunktion, nie die Grundgeschwindigkeit.
Lässt sich ein Schließer gar nicht mehr einstellen oder verliert er Öl, ist er nicht falsch eingestellt, sondern verschlissen — ein undichtes Gehäuse lässt sich nicht nachfüllen. Welche Baureihe auf eine abgekündigte folgt, steht unter Nachfolgeprodukte.
Die Gegenprobe
Nach jeder Änderung wird die Tür aus mehreren Öffnungswinkeln losgelassen. Sie muss sicher ins Schloss fallen. An Feuerschutztüren darf die Gesamtschließzeit dabei 30 Sekunden nicht überschreiten. Schließt die Tür nicht ganz, ist entweder die Schließkraft zu klein gewählt, oder der Schließweg ist behindert: schleifende Türblätter, klemmende Dichtungen, Zugluft aus einer Lüftungsanlage.
