Bodentürschließer einstellen und reparieren
Kurz & Knapp
- Am Bodentürschließer werden Schließgeschwindigkeit, Endschlag, Öffnungsdämpfung und je nach Modell Feststellung oder Schließverzögerung eingestellt
- Die Ventile sitzen an der Oberseite des Schließers — die Deckplatte muss dafür ab
- Die Tür muss aus jedem Öffnungswinkel kontrolliert schließen; die Gesamtschließzeit soll 30 Sekunden nicht überschreiten
- Tritt Öl aus, wird der Schließer getauscht, nicht nachgefüllt — ein undichtes Gehäuse lässt sich nicht einstellen
Was sich am Bodentürschließer einstellen lässt
Ein Bodentürschließer liegt verdeckt im Boden, meist in einem Zementkasten unter der Tür. Sichtbar ist nur die Deckplatte. Die eigentliche Einstellung erfolgt über Ventile an der Oberseite des Schließerkörpers — beim GEZE TS 500 NV sind alle Einstellungen von oben zugänglich. Je nach Modell gibt es diese Stellgrößen:
| Stellgröße | Was sie bewirkt |
| Schließgeschwindigkeit | Tempo, mit dem die Tür aus dem geöffneten Zustand zuläuft — bei mehreren Ventilen in getrennten Winkelbereichen |
| Endschlag | Der letzte Abschnitt kurz vor dem Schloss; er drückt die Tür gegen Dichtung und Falle ins Schloss |
| Öffnungsdämpfung | Bremst die Tür beim heftigen Aufwerfen und schützt Wand und Tür — mechanisch, ab einem festen Winkel |
| Feststellung | Hält die Tür ab einem bestimmten Öffnungswinkel offen — an Brandschutztüren nicht zulässig |
| Schließverzögerung | Verlangsamt den Schließvorgang im oberen Winkelbereich, damit Rollstuhl, Kinderwagen oder Bett passieren können |
| Schließkraft | Die EN-Größe; bei Bodentürschließern häufig stufenlos innerhalb eines Bereichs |
Die Winkelbereiche der gängigen Modelle
Ohne die Bereiche zu kennen, dreht man am falschen Ventil. Die folgenden Werte stammen aus den Herstellerunterlagen der jeweiligen Baureihe:
| Modell | Schließgeschwindigkeit | Öffnungsdämpfung | Feststellung / Verzögerung |

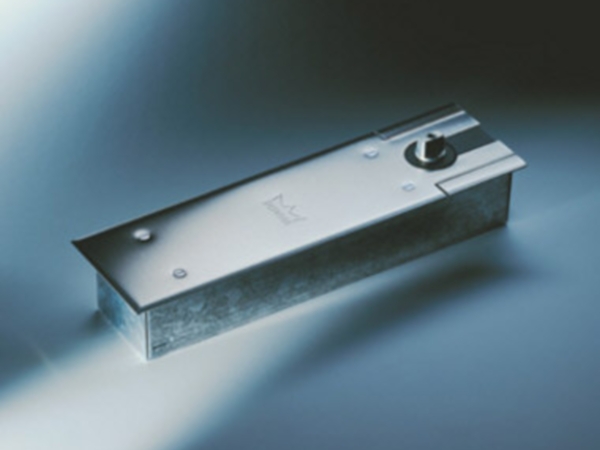

| dormakaba BTS 80 | stufenlos über Ventile, 175°–0° bzw. getrennt 175°–15° und 15°–0° | mechanisch, ab ca. 80° | hydraulische Feststellung zwischen 75° und 175°; Beginn variabel zwischen 75° und 105°. Schließverzögerung alternativ zur Feststellung aktivierbar |
| dormakaba BTS 75 V | zwei unabhängige Bereiche: 175°–15° und 15°–0° | mechanisch, ab ca. 70° | konstante Feststellung bei 90° oder 105° (Option) — nicht für Feuer- und Rauchschutztüren |
| GEZE TS 500 NV | einstellbar; Schließkraft EN 1–4 stufenlos | mechanisch fix | Endschlag über Ventil; alle Einstellungen von oben zugänglich |
| GEZE TS 550 NV | einstellbar; Schließkraft EN 3–6 stufenlos | mechanisch fix | mechanische Feststellung 80°–165°, ein- und ausschaltbar; Schließverzögerung einstellbar |
Der BTS 80 trägt bis 1400 mm Flügelbreite und bis 300 kg Türgewicht, der BTS 75 V bis 1100 mm bei EN 1–4. Der GEZE TS 500 NV deckt bis 1100 mm und 150 kg ab, der TS 550 NV bis 1400 mm und 300 kg. Passt die Größe nicht zur Tür, hilft kein Einstellen — dann ist der Schließer schlicht zu klein gewählt. Die Zuordnung von Flügelbreite zu EN-Größe steht unter DIN EN 1154 und die EN-Größe.
Reihenfolge beim Einstellen
Erst die Grundfunktion, dann der Feinschliff — sonst korrigiert jeder Schritt den vorherigen:
- Schließkraft zur Türgröße passend setzen (soweit am Modell einstellbar)
- Schließgeschwindigkeit im großen Winkelbereich einstellen: gleichmäßig, ohne Zuschlagen
- Endschlag zuletzt: gerade so kräftig, dass die Tür sicher ins Schloss fällt
- Öffnungsdämpfung prüfen, wenn die Tür kräftig aufgeworfen werden kann
- Feststellung oder Schließverzögerung nur setzen, wenn die Tür das darf
Jede Änderung mit einem vollständigen Schließvorgang aus großem Öffnungswinkel und aus etwa 20° prüfen. Die Tür muss aus jedem Öffnungswinkel kontrolliert schließen; die Gesamtschließzeit soll dabei 30 Sekunden nicht überschreiten.
An Feuer- und Rauchschutztüren darf keine mechanische Feststellung wirksam sein. Offenhalten ist dort nur über eine Feststellanlage mit Bauartgenehmigung zulässig. Bei Modellen mit zuschaltbarer Feststellung heißt das: Funktion deaktivieren, nicht nur „weit einstellen".
Wenn Einstellen nicht mehr hilft
Nicht jedes Problem ist ein Einstellproblem. Diese Symptome sprechen gegen weiteres Drehen:
| Symptom | Bedeutung |
| Öl an Deckplatte, Bodenwanne oder Türblattunterkante | Das Gehäuse ist undicht. Ein undichter Schließer wird getauscht, nicht nachgefüllt — die Hydraulik lässt sich nicht wieder befüllen. |
| Tür schließt trotz zugedrehtem Ventil zu schnell | Öl fehlt oder die Ventildichtung ist hinüber — Tausch. |
| Tür klemmt oder schleift | Kein Schließerfehler. Erst Türblatt, Bänder und Bodenspalt prüfen — ein klemmender Flügel lässt sich nicht „stärker" einstellen. |
| Tür bleibt kurz vor dem Schloss stehen | Endschlag zu schwach, Schließkraft zu klein oder Dichtungsdruck zu hoch. In dieser Reihenfolge prüfen. |
| Achse hat Spiel, Tür hängt | Lager oder Achse verschlissen. Bei manchen Baureihen ist die Steckachse tauschbar, sonst kompletter Tausch. |
Beim Tausch entscheidet die vorhandene Einbausituation: Bodenwanne, Achshöhe und Deckplatte müssen passen. Deshalb vor der Bestellung nachmessen — und die Deckplatte gegebenenfalls gleich mitbestellen, weil sie beim Ausbau oft beschädigt wird. Die verfügbaren Modelle stehen unter Bodentürschließer.
Bodentürschließer an Brandschutztüren
Für Feuer- und Rauchschutztüren gibt es eigene Ausführungen — bei dormakaba die F-Varianten des BTS 80, bei GEZE die F-Variante des TS 550. Wird ein Bodentürschließer an einer solchen Tür getauscht, gehört die Prüfung der Selbstschließung in die Dokumentation der Tür; bei Türen mit Feststellanlage ins Prüfbuch der Feststellanlage.
