Türschließer ja, RF muss deaktiviert bleiben.

DORMA TS 73 V mit Rastfeststellarm

Q: TS 73 V RF oder TS 83 RF?

TS 73 V RF: EN 2-4, kompakt. TS 83 RF: EN 3-6, schwere Türen.

Q: Alternative Feststellanlage?

TS 73 EMF (24V DC) oder TS 93 EMR (230V AC).

Q: TS 73 V RF oder TS 72 RF?

TS 73 V RF: Öffnungsdämpfung + Abschaltung. TS 72 RF: Ohne beides.

DORMA TS 73 V RF Scherengestaenge-Tuerschliesser Rastfeststellarm EN 2-4

138,99 €*

inkl. MwSt

116,80 €

zzgl. MwSt

Lieferzeit: 2-5 Werktage

Farbton

Montageplatte

Artikelnummer: 37010101.22003001

DORMA TS 73 V RF - Scherengestänge-Türschließer mit Rastfeststellung EN 2-4

Kompakter Türschließer mit Öffnungsdämpfung und Rastfeststellung mit Abschaltung.

Kurz & Knapp

Scherengestänge-Türschließer EN 2-4 mit Rastfeststellung und Abschaltung
Serienmäßige Öffnungsdämpfung (Backcheck) - Wandschutz
Nicht für Feuer-/Rauchschutztüren mit aktivierter Feststellung
Kompakte Bauform 225 mm, DIN-L/DIN-R universell
Basis: DORMA TS 73 V mit Normalgestänge

Produktbeschreibung

Der DORMA TS 73 V RF kombiniert den kompakten TS 73 V mit einem Rastfeststellarm. Die Tür rastet offen ein und bleibt stehen. Der Rastfeststellarm verfügt über eine Abschaltung - die Feststellung kann dauerhaft deaktiviert werden.

Wichtig: Die Rastfeststellung darf an Feuer- und Rauchschutztüren nicht mit aktivierter Feststellung betrieben werden.

Alle Vorteile des TS 73 V bleiben erhalten: Öffnungsdämpfung, kompakte 225 mm Bauform, EN 2-4.

Vorteile & Besonderheiten

Rastfeststellung mit Abschaltung - deaktivierbar für Brandschutzabschnitte
Öffnungsdämpfung serienmäßig - Wand- und Türschutz
Kompakt: 225 mm - für schmale Zargen
EN 2-4 - für leichte bis mittlere Innentüren

Technische Daten

Eigenschaft	Wert
Schließkraft	EN 2-4, stufenlos einstellbar
Max. Türblattbreite	1.100 mm
Baulaenge	225 mm
Öffnungsdämpfung	Serienmäßig
Gestängetyp	Rastfeststellarm mit Abschaltung
Montage	Türblattmontage Bandseite
Anschlagrichtung	DIN-L/DIN-R universell
Brandschutz	RF NICHT für Feuer-/Rauchschutztüren mit aktivierter Feststellung

Normen

Norm	Bedeutung
DIN EN 1154	Türschließer - geprüft
CE	Konformität

Hinweis: Rastfeststellung ist keine Feststellvorrichtung nach DIN EN 1155.

dormakaba Scherengestänge-Türschließer im Vergleich

Modell	Art.-Nr.	EN	Max. Breite	Besonderheit
TS 83	38010101	3-6	1.600 mm	Komfort, Öffnungsdämpfung, AC
TS 73 V	37010101	2-4	1.100 mm	Kompakt 225 mm, Öffnungsdämpfung
TS 73 EMF	53010101	4	1.400 mm	Elektr. Feststellung, 24V DC
TS 72	22232101	3-4	1.100 mm	ClassicLine, Montageplatte
TS 71	22212101	3-4	1.100 mm	ClassicLine, Zahntrieb, günstigst

Haeufig gestellte Fragen

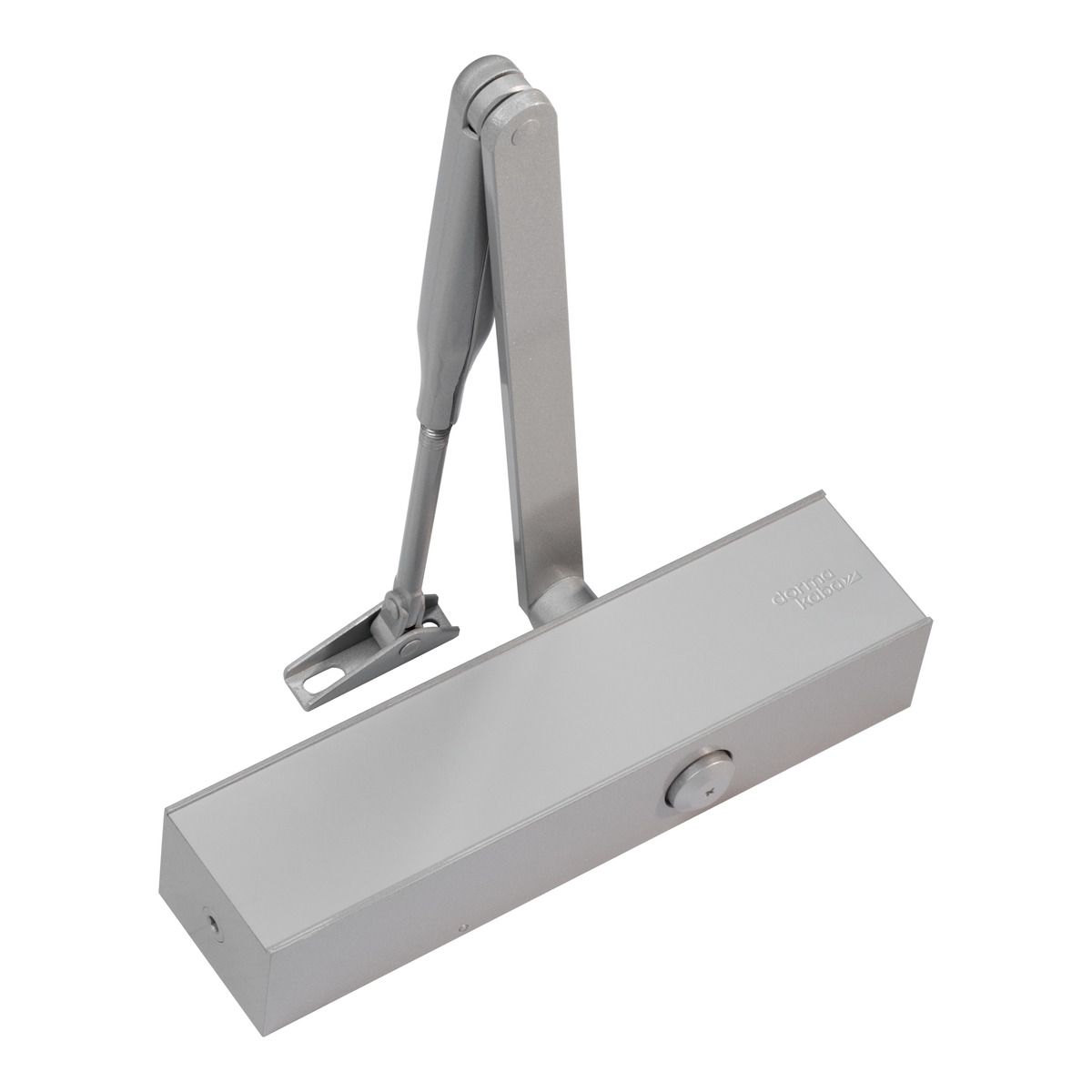

TS 73 V RF oder TS 83 RF?
TS 73 V RF: EN 2-4, kompakt 225 mm, leichte Türen. TS 83 RF: EN 3-6, schwere Türen, bis 1.600 mm.

Was bedeutet Abschaltung?
Die Rastfeststellung kann dauerhaft deaktiviert werden. Der Schließer funktioniert dann normal ohne Feststellung.

Brandschutztür?
Türschließer ja, Rastfeststellung muss deaktiviert bleiben.

Alternative Feststellanlage?
TS 73 EMF (Scherengestänge, 24V DC) oder TS 93 EMR mit Raucherkennung (Gleitschiene, 230V AC).

TS 73 V RF oder TS 72 RF?
TS 73 V RF: Öffnungsdämpfung, Abschaltung. TS 72 RF: Ohne beides, günstiger.

Wie loese ich die Rast?
Leichter Druck gegen das Türblatt.

Problemlösung & Troubleshooting

Türschließer schließt die Tür nicht vollständig — was tun?
Endschlag (Latching Speed, Ventil 2) höher einstellen. Dichtungswiderstand der Türdichtung prüfen — bei zu hohem Widerstand Schließkraft (EN-Stufe) erhöhen. Bei Bodentürschließern zusätzlich Achsposition kontrollieren.

Türschließer ist zu laut beim Schließen — wie beheben?
Schließgeschwindigkeit über Ventil 1 (180°–15°) reduzieren und Endschlag (Ventil 2, 15°–0°) feinjustieren. Befestigungsschrauben auf festen Sitz prüfen — lose Schrauben verursachen Vibrationen.

Tür schließt zu schnell oder zu langsam — was einstellen?
Zwei Ventile regeln die Geschwindigkeit: Ventil 1 steuert den Bereich 180°–15° (Hauptschließung), Ventil 2 den Bereich 15°–0° (Endschlag). Beide unabhängig mit Schraubendreher einstellen. Maximal ¼ Umdrehung pro Schritt.

Kaufentscheidung

Kompatible Rauchmelder: dormakaba RM-N, RM-F, sowie Hekatron ORS 142 und ORS 155 F (über dormakaba RMZ). Auch Hekatron TDS 247 als Wärmemelder einsetzbar.

Wann Rastfeststellung, wann Feststellanlage?
Rastfeststellung (RF): Komfortfunktion für Türen ohne Brandschutzanforderung — Tür steht offen, kein Strom nötig. Feststellanlage (EMR/EMF): Pflicht für Brandschutztüren, die im Alltag offen stehen sollen — schließt automatisch bei Rauch, Alarm oder Stromausfall.

TS 73 V RF oder TS 83 RF?
TS 73 V RF: EN 2-4, kompakt, leichte Türen. TS 83 RF: EN 3-6, schwere Türen bis 1.600 mm.

RF mit oder ohne Abschaltung?
TS 73 V RF und TS 83 RF: Mit Abschaltung — RF kann deaktiviert werden (z. B. bei Brandschutz). TS 72 RF und TS 71 RF: Ohne Abschaltung.

Welcher Türschließer für Brandschutztüren?
Jeder nach DIN EN 1154 geprüfte Türschließer darf an Brandschutztüren eingesetzt werden. Wenn die Tür im Alltag offen stehen soll, brauchen Sie zusätzlich eine Feststellanlage mit Rauchmelder — z. B. dormakaba TS 93 EMR (eigenständig) oder TS 73 EMF + RMZ.
