GEZE SoftStop für Levolan 60

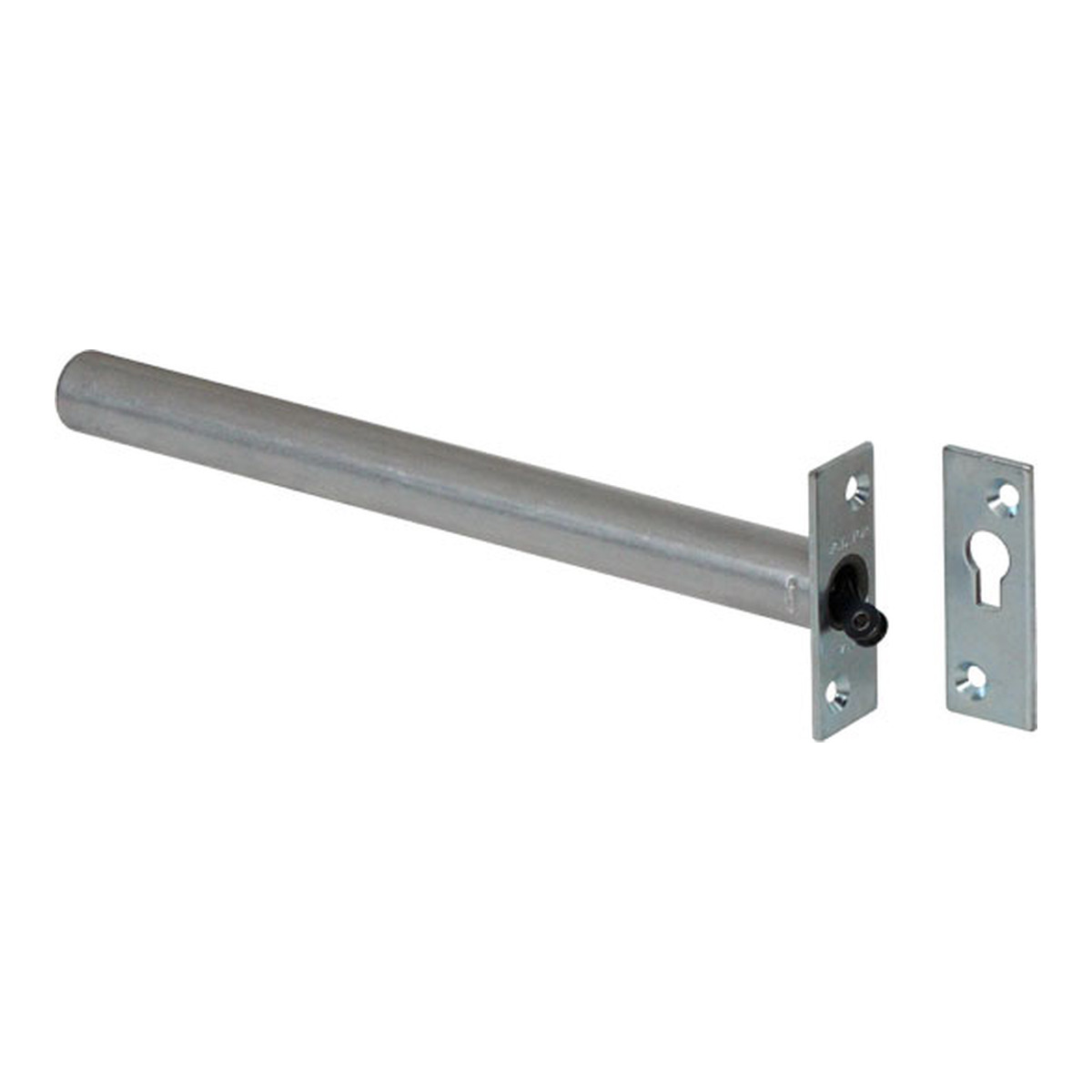

DICTATOR E 22/2550 - Einbauadjunkt Stahl- und größeren Holztüren Technische Daten:Typ E 22/2550Durchmesser des Federrohres Ø 22 mmÖffnungswinkel der Tür bis 180° Schließwirkung von 0 - 150°, je nach TürbandSchließkraft 15 - 30 NmMaterial des Federrohres AluMaterial der Front- und Gegenplatte Edelstahl/Stahl verz. Bestellangaben: Bezeichnung Bestellnummer                  DICTATOR Einbauadjunkt E 22/2550, abgerundete Frontplatte V2A  300319                  DICTATOR Einbauadjunkt E 22/2550, eckige Frontplatte Stahl verzinkt  300341

Dorma Netzteilplatine G-EMR — Original-Ersatzteil für Feststellanlagen Kurz & Knapp Original dormakaba Netzteilplatine — Spannungsversorgung für alle EMR-Feststellanlagen im Contur Design Wandelt 230 V AC in 24 V DC für Rauchmeldeeinheit und Feststellvorrichtungen Passt in: RMZ, G-EMR (120°/140°), G-SR-EMR — alle Contur Design Gehäuse Nur für aktuelle Baureihe (Contur Design) — nicht abwärtskompatibel Gesamtausgangsleistung: max. 9,8 W / 460 mA Produktbeschreibung Die dormakaba Netzteilplatine G-EMR ist das Original-Ersatzteil für die interne Spannungsversorgung aller dormakaba Feststellanlagen im Contur Design. Sie wandelt die bauseitige 230 V AC Netzspannung in die 24 V DC Betriebsspannung um, die sowohl die Rauchschalterplatine (Detektionseinheit) als auch die angeschlossenen Feststellvorrichtungen versorgt. Wenn die Feststellanlage trotz intakter Rauchschalterplatine keinen Strom liefert, keine LED-Anzeige zeigt oder die Feststellvorrichtung nicht mehr hält, ist häufig die Netzteilplatine defekt. Der Austausch ist die wirtschaftliche Alternative zum Kauf eines kompletten Gehäuses — Rauchschalterplatine, Gehäuse und Peripherie bleiben erhalten. Wichtig: Diese Netzteilplatine passt ausschließlich in die aktuelle Baureihe (Contur Design). Ältere Gehäuse verwenden ein anderes Netzteil und sind nicht kompatibel. In diesen Systemen steckt diese Netzteilplatine Die Netzteilplatine ist in allen Dorma Feststellanlagen im Contur Design verbaut — sie versorgt die Rauchschalterplatine und die Feststellvorrichtung mit 24 V DC: SystemArt.-Nr.Typ Dorma RMZ64800001MRauchmeldezentrale für Sturzmontage G-EMR 120°64030001MGleitschiene einflügelig mit Rauchmelder G-EMR 140°64070001MGleitschiene einflügelig mit Rauchmelder GSR-EMR 264235001MSchließfolgeregler zweiflügelig mit Rauchmelder G-EMR XEA57070001Gleitschiene XEA Design mit Rauchmelder Vorteile & Besonderheiten Original-Ersatzteil — exakt passend für alle Dorma Feststellanlagen-Gehäuse im Contur Design Wirtschaftliche Reparatur — nur das defekte Netzteil wird getauscht, Rauchschalterplatine und Gehäuse bleiben erhalten Schnelle Fehlereingrenzung — keine LED-Anzeige oder keine Haltekraft bei intakter Rauchschalterplatine deutet auf defektes Netzteil Stabile Versorgung — 24 V DC / 460 mA / max. 9,8 W für Rauchmelder und Feststellvorrichtung Schutzklasse II — Schutzisolierung, kein Schutzleiter erforderlich Fehlerdiagnose — Wann ist die Netzteilplatine defekt? Die Netzteilplatine hat keine eigene LED-Anzeige. Ein Defekt äußert sich indirekt über das Verhalten der Feststellanlage: SymptomMögliche UrsachePrüfung Keine LED-Anzeige an der RauchschalterplatineNetzteil liefert keine 24 V DCSpannung an den Ausgangsklemmen messen (Multimeter) Feststellvorrichtung hält nichtAusgangsspannung zu niedrig oder instabilSpannung unter Last messen — muss stabil 24 V DC liefern Anlage funktionierte, fällt plötzlich ausNetzteil-Defekt durch Überspannung oder Alterung230 V Eingangsspannung prüfen, dann Netzteilplatine tauschen Sicherungsautomat löst beim Einschalten ausKurzschluss auf der NetzteilplatineNetzteilplatine ausbauen, Sicherung erneut testen Tipp: Wenn nach dem Netzteilplatinen-Tausch die gelbe LED blinkt, liegt das Problem nicht am Netzteil, sondern an der Rauchschalterplatine oder einem falschen Abschlusswiderstand in der Peripherie. Austauschanleitung Die Installation ist ein Eingriff in eine bauaufsichtlich zugelassene Feststellanlage und darf nur von einer Elektrofachkraft durchgeführt werden. Sicherheitsabschaltung: 230-V-Zuleitung spannungsfrei schalten (Sicherungsautomat / Netzstecker ziehen). Spannungsfreiheit prüfen! Zugang: Verkleidung bzw. Abdeckhaube der RMZ oder der Gleitschiene entfernen. Steckverbindungen trennen: Alle Kabelverbindungen zwischen Netzteil und Rauchschalterplatine vorsichtig abziehen. Anschlüsse dokumentieren. Demontage: Alte Netzteilplatine aus den Halteklammern lösen. Einbau: Neue Netzteilplatine einsetzen und alle Steckverbindungen wiederherstellen. Spannung einschalten: LED der Rauchschalterplatine muss grün leuchten (Normalbetrieb). Funktionsprüfung: Prüfgas in die Messkammer sprühen — Alarm muss ausgelöst werden, Tür muss schließen. Dokumentation: Tausch im Prüfbuch vermerken. Technische Daten EigenschaftWert ProduktartNetzteilplatine (Schaltnetzteil) für Feststellanlagen Eingangsspannung230 V AC +10% / -15%, 50 Hz Stromaufnahme Eingang120 mA / 28 VA Ausgangsspannung24 V DC / 460 mA GesamtausgangsleistungMax. 9,8 W SchutzklasseII (Schutzisolierung) SchutzartIP30 (im Gehäuse verbaut) Betriebstemperatur-20 °C bis +40 °C Relative FeuchteMax. 93 % (nicht kondensierend) SicherungsautomatB-10A / B-16A bauseitig NetzzuleitungNYM, max. 1,5 mm², doppelt isoliert bis Anschlussklemme KompatibilitätNur aktuelle Baureihe (Contur Design) Normen & Zulassungen Norm / ZulassungBedeutung DIBt Z-6.500-2372Bauartgenehmigung als Feststellanlage (gültig bis 25.01.2029) DIN EN 1155Feststellvorrichtungen für Drehflügeltüren DIN 14677 / DIN 14677-1Instandhaltung von Feststellanlagen CE-KonformitätBauproduktenverordnung RoHS (2011/65/EU)Beschränkung gefährlicher Stoffe Verwandte Ersatzteile ErsatzteilArt.-Nr.Funktion Rauchschalterplatine G-EMR9900064001300Detektionseinheit (Rauchmelder) — Pflichtaustausch nach 8 Jahren (DIN 14677) Gleitstück G-EMF/G-EMR9900064001200Mechanischer Verschleiß am Gleitschienen-Schlitten Kabel GSR-EMF/GSR-EMR9900064004500Verbindungskabel für zweiflügelige Schließfolgeregler Schraube zum Gleitstück9900064007200Befestigungsschraube für Gleitstück (Verschleißteil) Zulassungsschild5661345532Pflicht-Typenschild nach DIBt-Zulassung Prüfbuch Feststellanlagen5372645532Pflichtdokumentation nach DIN 14677 Netzteilplatine vs. Rauchschalterplatine — welches Ersatzteil brauchen Sie? Jede Dorma Feststellanlage im Contur Design enthält zwei Platinen. Anhand der Symptome erkennen Sie, welche getauscht werden muss: Netzteilplatine (dieses Produkt)Rauchschalterplatine FunktionSpannungsversorgung 230 V AC → 24 V DCRaucherkennung (Streulichtmelder) + Steuerung der Feststellvorrichtung Typisches Symptom bei DefektKeine LED-Anzeige, Feststellvorrichtung hält nicht, komplett totGelbe LED blinkt oder leuchtet dauerhaft, Fehlalarm, keine Raucherkennung PflichtaustauschNur bei DefektAlle 8 Jahre (DIN 14677) DIP-Schalter / KonfigurationNein — keine Konfiguration nötigJa — 4 DIP-Schalter Widerstandswechsel nötig?NeinJa — 43 kΩ statt 121 kΩ bei Retrofit Schnelltest24 V DC an den Ausgangsklemmen messenLED-Status nach Einschalten prüfen Art.-Nr.99000640014009900064001300 Tipp: Messen Sie die Ausgangsspannung am Netzteil: keine 24 V DC → Netzteil tauschen. Stabile 24 V DC vorhanden, aber gelbe LED blinkt → Rauchschalterplatine ist die Ursache. Häufig gestellte Fragen Wie erkenne ich, ob das Netzteil oder die Rauchschalterplatine defekt ist?Wenn keine LED an der Rauchschalterplatine leuchtet und die Feststellvorrichtung nicht hält, ist wahrscheinlich das Netzteil defekt. Messen Sie die Ausgangsspannung: 24 V DC = Netzteil OK, Problem liegt bei der Rauchschalterplatine. Keine Spannung = Netzteil tauschen. Passt die Netzteilplatine in ältere Feststellanlagen?Nein. Diese Netzteilplatine ist ausschließlich für die aktuelle Baureihe im Contur Design. Ältere Gehäuse (vor Contur Design) verwenden ein anderes Netzteil mit anderen Anschlüssen. Muss nach dem Netzteil-Tausch die Rauchschalterplatine neu konfiguriert werden?Nein. Die DIP-Schalter-Einstellungen und der 8-Jahres-Zähler befinden sich auf der Rauchschalterplatine, nicht auf dem Netzteil. Nach dem Tausch einfach Spannung einschalten — die Rauchschalterplatine startet automatisch mit den bestehenden Einstellungen. Kann ein Elektriker den Tausch selbst durchführen?Ja, sofern er als Elektrofachkraft qualifiziert ist. Da 230 V AC geführt werden, ist die Arbeit an der Netzteilplatine ausschließlich Elektrofachkräften vorbehalten. Der Tausch muss im Prüfbuch dokumentiert werden. Welche Sicherung wird bauseitig benötigt?Ein Sicherungsautomat B-10A oder B-16A als Trennvorrichtung. Die Netzzuleitung muss als NYM-Kabel mit max. 1,5 mm² doppelt isoliert bis zur Anschlussklemme verlegt werden (Schutzklasse II). Was passiert bei Stromausfall?Die Feststellanlage arbeitet nach dem Ruhestromprinzip. Bei Stromausfall liefert das Netzteil keine Spannung mehr — die Feststellvorrichtung wird stromlos und die Tür schließt sicher durch die Kraft des Türschließers (Fail-Safe-Prinzip). Häufige Fragen zur Ersatzteil-Auswahl Brauche ich die Netzteilplatine oder eine komplette RMZ?Die Netzteilplatine reicht aus, wenn nur die Spannungsversorgung defekt ist — das Gehäuse, die Rauchschalterplatine und die Anschlussklemmen sind intakt. Eine komplette RMZ benötigen Sie nur, wenn mehrere Komponenten gleichzeitig defekt sind. Muss ich gleichzeitig die Rauchschalterplatine tauschen?Nicht zwingend. Wenn die Rauchschalterplatine noch innerhalb der 8-Jahres-Frist (DIN 14677) ist und nach dem Netzteil-Tausch grüne LED zeigt, kann sie weiterbetrieben werden. Prüfen Sie jedoch den Austauschzeitpunkt — bei bald fälliger Erneuerung lohnt sich der gleichzeitige Tausch beider Platinen.

GEZE SoftStop für Levolan 60 Der GEZE SoftStop Levolan 60 ist nachrüstbar und passt die Schiebetür somit an sich ändernde Nutzerbedürfnisse an. Die Bewegung der Tür wird ca. 10 cm vor dem Ende der Schiebeführung sanft abgebremst. Die Türflügel werden dann selbsttätig nahezu geräuschlos in die Endstellung geführt. Ein Anschlagen am Rahmen oder am Endanschlag wird vermieden, eine Klemmgefahr ist praktisch ausgeschlossen.     GEZE Id.Nr.   Bezeichnung     146370   Set Levolan 60 SoftStop, einseitig gedämpft, bis 60 kgfür Einzugsdämpfung links, bestehend aus: 1 x Dämpfereinheit, 1 x Distanzstück fürBlendenhalter, 1 x Auslöser, auch nachrüstbar- Flügelbreite 570 mm - 1240 mm      146401   Set Levolan 60 SoftStop, einseitig gedämpft, bis 60 kgfür Einzugsdämpfung rechts, bestehend aus: 1 x Dämpfereinheit, 1 x Distanzstückfür Blendenhalter, 1 x Auslöser, auch nachrüstbar- Flügelbreite 570 mm - 1240 mm      146402   Set Levolan 60 SoftStopDuo, beidseitig gedämpft, bis 60 kgfür Einzugsdämpfung links & rechts, bestehend aus: 1 x Doppel-Dämpfereinheit,2 x Distanzstücke für Blendenhalter, 2 x Auslöser, auch nachrüstbar- Flügelbreite 770 mm - 1240 mm

GEZE SoftStop für Levolan 60 Der GEZE SoftStop Levolan 60 ist nachrüstbar und passt die Schiebetür somit an sich ändernde Nutzerbedürfnisse an. Die Bewegung der Tür wird ca. 10 cm vor dem Ende der Schiebeführung sanft abgebremst. Die Türflügel werden dann selbsttätig nahezu geräuschlos in die Endstellung geführt. Ein Anschlagen am Rahmen oder am Endanschlag wird vermieden, eine Klemmgefahr ist praktisch ausgeschlossen.     GEZE Id.Nr.   Bezeichnung     146370   Set Levolan 60 SoftStop, einseitig gedämpft, bis 60 kgfür Einzugsdämpfung links, bestehend aus: 1 x Dämpfereinheit, 1 x Distanzstück fürBlendenhalter, 1 x Auslöser, auch nachrüstbar- Flügelbreite 570 mm - 1240 mm      146401   Set Levolan 60 SoftStop, einseitig gedämpft, bis 60 kgfür Einzugsdämpfung rechts, bestehend aus: 1 x Dämpfereinheit, 1 x Distanzstückfür Blendenhalter, 1 x Auslöser, auch nachrüstbar- Flügelbreite 570 mm - 1240 mm      146402   Set Levolan 60 SoftStopDuo, beidseitig gedämpft, bis 60 kgfür Einzugsdämpfung links & rechts, bestehend aus: 1 x Doppel-Dämpfereinheit,2 x Distanzstücke für Blendenhalter, 2 x Auslöser, auch nachrüstbar- Flügelbreite 770 mm - 1240 mm

GEZE Rollan 80 NT - Schiebetürbeschlag Komplettset Die leisen Rollenschiebesysteme für einfache Schiebekonzepte Schiebetürbeschlag Rollan 80 NT für Flügelgewichte bis 80 kg:Das leise Rollenschiebesystem GEZE Rollan 80 NT ermöglicht eine unkomplizierte Integration von Schiebekonzepten im Innenraum. Die Decken- und Wandmontage unterstützt die vielseitige Verwendung u.a. in Durchgangstüren, Raumteilern und Garderoben. Die plane Auflagefläche des Laufrohrs reduziert die Geräuschentwicklung beim Öffnen und Schließen. Das Laufrohr kann dabei einheitlich für jedes Flügelmaterial verwendet werden. Dies reduziert den Planungs- und Lageraufwand und ermöglicht dadurch eine einfache Anpassung an sich verändernde Nutzungsgegebenheiten. Ebenso verhindert die geschlossene Ausführung des Laufrohrs das Eindringen von Staub und Schmutz. Der Abstand zwischen Türflügel und Laufschiene kann über die Aufhängerschraube einfach eingestellt bzw. nachjustiert werden, auch im eingebauten Zustand.Das GEZE Rollan 80 NT Komplettset besteht aus: 1 Laufrohr (auswählbar in unterschiedlicher Länge) 2 Rollenwagen 2 Trägerplatten 2 Rohrpuffer 1 Bodenführung 1 Feststellfeder (bei Rollan 80) Montageart:- Standard mit Wandbefestigungswinkeln und für direkte Deckenbefestigung - optional Deckenbefestigung mit Befestigungsplatten Anwendungsbereich Ein- oder mehrflügelige Schiebeelemente Höhenabstand verstellbarProduktmerkmale: - Geringer Platzbedarf durch 29 mm Bauhöhe ermöglicht den problemlosen Einbau auch bei eingeschränkten Platzverhältnissen - Plane Aufl agefl äche reduziert die Geräuschentwicklung beim Öffnen und Schließen - Einheitliche Laufschiene für Rollan 40N und 80 – auch unabhängig vom Flügelmaterial - ermöglicht einfache Anpassung an sich verändernde Nutzungsgegebenheiten - Klassisches Design ohne störende Kanten, das auch ohne Verblendung eingesetzt werden kann- Geprüft nach DIN EN 1527:1998 - Flügelgewicht bis 80 kg (Rollan 80N) - Langlebigkeit, auch nach 50.000 Betätigungszyklen Verschiebekraft < 20 N (Rollan 80N) Langfristig leichtläufig mit geringem Kraftaufwand - Geschlossenes Aluminiumlaufrohr schützt vor Eindringen von Staub und Schmutz - Einfache, direkte Deckenmontage oder Montage über Winkel an Decke und Wand - Einfache Einstellung des Abstandes zwischen Türfl ügel und Schiene / Nachjustierung auch im eingebauten Zustand möglich Diese Produkt können wir ausschließlich in Deutschland liefern! Artikelnummer Beschreibung Flügelbreite (von bis) Länge 160411 GEZE Rollan 80 NT KomplettsetSet für Wand- und Deckenbefestigung mit Holzflügel Standard, bis 80 kg Flügelgewicht 500 mm - 840 mm 1650 mm 160412 500 mm - 920 mm 1800 mm 160413 500 mm - 970 mm 1900 mm 160414 500 mm - 1190 mm 2350 mm Lieferumfang: - Laufrohr für direkte Decken- und Wandbefestigung mit Winkeln, - 2 Rollenwagen mit Aufhängerschrauben, - 2 Trägerplatten, - 1 Bodenführung, - 2 Rohrpuffer aus Gummi- 1 Feststellfeder

DICTATOR EDH 28 Endlagendämpfer Baureihe EDH 28Für Aufprallmassen bis 3000 kg – Rückstellfeder, 1 Befestigungsgewinde Die Baureihe EDH28 bietet die größten Variationsmöglichkeiten bei den Endlagendämpfern:große Bandbreite an Hublängen, mit und ohne Rückstellfeder, Ausführung auch in V2A und V4A, unterschiedliche Regulierungsmöglichkeiten, spezielle Typen mit Zulassung für den EinAatz an Brandschutzschiebetoren. Für diese Baureihe ist außerdem auch Standard-Befestigungszubehör lieferbar.Die Regulierung erfolgt entweder mit Zahnregulierung ZR (Herausziehen und Drehen der Kolbenstange) oder Nadelregulierung NR (Regulierschraube vorne in der Kolbenstange).Die Ausführung mit 1 Befestigungsgewinde ist für Hublängen bis ca. 120 mm vorgesehen. Technische Daten: Oberfläche verzinkt, Kolbenstange hart verchromtRegulierung Nadel- oder ZahnregulierungDämpfungsverhalten konstant, ABS, progressivKolbenstangenanschlüsse PufferBefestigung ein Gewinde vorne am ZylinderAufprallgeschwindigkeit 0,08 bis 2,0 m/sKorrekturfaktor (siehe S. 03.070.00) fK = 2,5Rückstellkraft (innenliegende Feder) 30 N (ab 120 mm Hub: 40 N)Energie pro Hub max. 154 NmØ Kolbenstange / Ø Zylinder 8,5 mm / 28 mmHublänge max. 120 mmHübe pro Minute maximal 10Temperaturbereich 0° bis 60 °C (auf Anfrage: -30 °C, +80 °C) Bestellnummern: Bezeichnung   Artikelmummer   Brandschutz-Prüfung   Hub   Dämpfkraft max. [N]   DICTATOR EDH 28   200000    nein    50    5200       200400    nein    50    5200       200002    nein    50    5200       200100    nein    70    4400       200410    nein    70    4400       200102    nein    70    4400       200209*    ja    75    3100       200200    nein    100    3100       200420    nein    100    3100       200202    nein    100    3100       200206*    ja    100    3100       200300    nein    120    2600       200302    nein    120    2600   * Dämpfer mit Brandschutz-Prüfung, Überwachungs-Kennzeichen DO 18.3
