GfS Schwenk-Türwächter PUR, RAL 6029

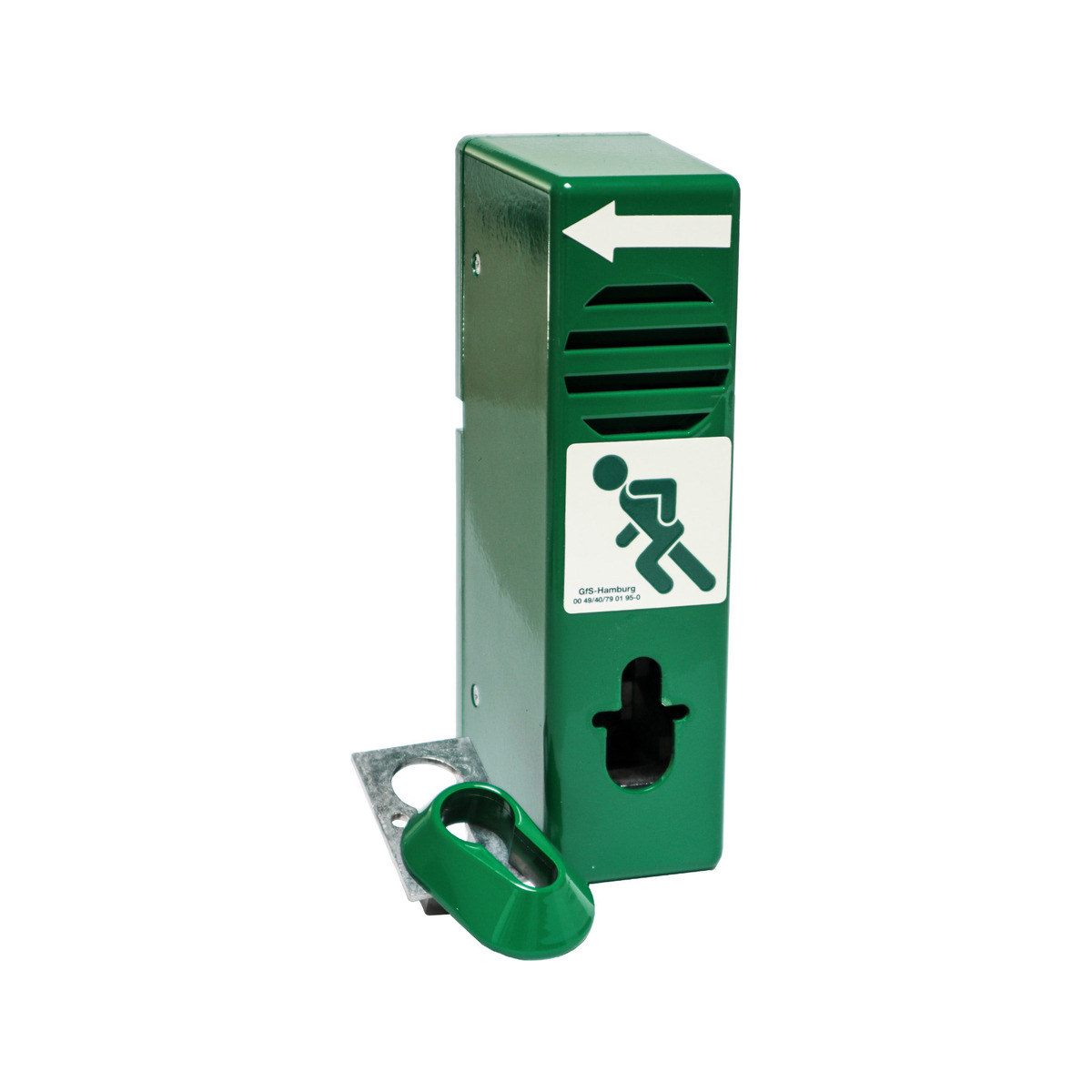

GfS Schwenk-Türwächter PUR vorgerichtet für Profilhalbzylinder, RAL 6029

376,04 €*

inkl. MwSt

316,00 €

zzgl. MwSt

Lieferzeit: 5-10 Werktage

Spritzwasserschutz

Zylinder

Artikelnummer: 920000

GfS Schwenk-Türwächter PUR

Mechanische Sicherung für Notausgänge und Fluchttüren: Der Türwächter sperrt den Türdrücker, gibt ihn beim Schwenken um 45° frei und schlägt dabei Alarm. Die Fluchtfunktion der Tür bleibt jederzeit erhalten.

Kurz & Knapp

Sperrt den Türdrücker, verriegelt die Tür nicht
Alarm beim Schwenken um 45°
Dauerfreigabe über den Geräteschlüssel (180°)
Zink-Druckguss in RAL 6029, rechts/links verwendbar
Vier Ausführungen: mit oder ohne Profilhalbzylinder, mit oder ohne Spritzwasserschutz

Vier Zustände — so arbeitet der Schwenk-Türwächter

Der Türwächter sitzt unterhalb des Türdrückers und legt sich als Sperre vor den Betätigungsweg der Klinke. Er verriegelt die Tür nicht — er nimmt dem Drücker den Weg und macht jede Benutzung hörbar.

Zustand	Was passiert
Verschluss	Grundstellung. Die Hemmschwelle unter dem Türgriff ist aktiv, die Klinke lässt sich nicht betätigen.
Notöffnung	Durch Schwenken um 45° rastet der Türwächter aus und gibt den Betätigungsweg der Klinke frei — gleichzeitig ertönt der Alarm.
Einzelfreigabe	Berechtigte benutzen nicht die Klinke, sondern öffnen die Schlossfalle mit dem Türschlüssel über die Wechselfunktion des Antipanikschlosses — ohne Alarm.
Dauerfreigabe	Mit dem Geräteschlüssel lässt sich der Türwächter um 180° alarmfrei in die Dauerfreigabe drehen. Die Tür ist dann normal begehbar — für Anlieferung oder Veranstaltungen.

Die Schwenkrichtung wird bauseits festgelegt: ein mitgelieferter Kerbstift in die linke oder rechte Bohrung der Grundplatte legt fest, in welche Richtung sich das Gerät noch drehen lässt.

Technische Daten

Eigenschaft	Wert
Bauart	Schwenk-Türwächter zur Montage unter dem Türdrücker
Auslösung	Schwenkung um 45° — Türfreigabe und Alarm
Dauerfreigabe	Drehung um 180° mit dem Geräteschlüssel
Schwenkrichtung	bauseits links oder rechts über Kerbstift
Gehäuse	Zink-Druckguss
Stromversorgung	9-V-Blockbatterie
Farbe	RAL 6029 (Signalgrün)
Profilhalbzylinder	30/10 mm, austauschbar (Ausführung mit PHZ)
Gewicht	1,3–1,4 kg je nach Ausführung
Ausstattungslinie	PUR — Grundausstattung

Die vier Ausführungen

Profilhalbzylinder oder vorgerichtet? Die Ausführung mit Profilhalbzylinder bringt den Zylinder (30/10 mm) und zwei Schlüssel mit. Vorgerichtet heißt: das Gehäuse ist für einen Profilhalbzylinder vorbereitet, der Zylinder selbst kommt aus der eigenen Schließanlage.

Ausführung	Artikelnummer
Profilhalbzylinder, ohne Spritzwasserschutz	Art. 910000
Profilhalbzylinder, mit Spritzwasserschutz	Art. 910000IP
vorgerichtet, ohne Spritzwasserschutz	Art. 920000
vorgerichtet, mit Spritzwasserschutz	Art. 920000IP

Vorteile

Keine Verriegelung — die Tür bleibt im Notfall ohne Hilfsmittel begehbar
Ohne Strom — Batteriebetrieb, keine Verkabelung, nachrüstbar
Hemmschwelle plus Alarm — sichtbare Sperre und hörbare Meldung
Dauerfreigabe — für Anlieferung oder Veranstaltungen alarmfrei offen
Rechts und links — Schwenkrichtung wird bei der Montage festgelegt

Anwendungsbereich

Notausgänge und Fluchttüren, die im Alltag nicht benutzt werden sollen, aber jederzeit begehbar bleiben müssen — Handel, Schulen, Kliniken, Hotels, Verwaltungen und Produktionsstätten.

Der PUR ist die Grundausstattung der Baureihe: volle Mechanik, ohne die Überwachungstechnik von PRAXIS und PLUS.

Lieferumfang

Teil	Ausführung
Türwächter	Zink-Druckguss, RAL 6029 lackiert
Profilhalbzylinder	30/10 mm, austauschbar, mit 2 Schlüsseln
Batterie	9-V-Blockbatterie
Piktogramme	1 großes für die Tür, 1 kleines mit Richtungspfeil für das Gerät — langnachleuchtend
Befestigung	4 Schrauben und 1 Kerbstift

Zur Montage

Position
Senkrecht unter die Türklinke halten, etwa 35 mm vom Klinkenende entfernt; der Abstand zur Klinkenunterkante soll 5–7 mm betragen. Befestigung mit vier Holz- bzw. Blechschrauben.

Schwenkrichtung
Vor der Montage links oder rechts festlegen und den Kerbstift von hinten in die entsprechende Bohrung der Grundplatte setzen.

Glas-Rahmentüren und Brandschutztüren
Dort wird zuerst eine Montageplatte gesetzt und der Türwächter darauf befestigt. Für Brandschutztüren ist das die Montageplatte Art. 901670.

Unbedingt beachten
Der mechanische Auslöseweg der Türklinke bis zum Endanschlag muss gewährleistet sein. Türwächter und Montagehilfen müssen nach der Auslösung den Betätigungsweg der Klinke vollständig freigegeben haben.

Nicht vergessen
Das große Tür-Piktogramm aufkleben — es gehört zum Lieferumfang und weist die Benutzung aus.

Schwenk-Türwächter PUR, PRAXIS oder PLUS?

Dieselbe Mechanik, dieselbe Bedienung — die Linien unterscheiden sich allein in der Überwachungstechnik im Gehäuse:

Linie	Zusätzlich zur Grundausstattung
PUR — diese Seite	— Grundausstattung: Alarm, Profilhalbzylinder oder vorgerichtet, Schlüssel, Batterie
PRAXIS	Batterieüberwachung und Deckelabhebekontakt
PLUS	Batterieüberwachung, Deckelabhebekontakt und Fremdeinspeisungsklemme

Batterieüberwachung meldet die schwache Batterie, bevor das Gerät stumm wird. Der Deckelabhebekontakt meldet das Öffnen des Gehäuses. Die Fremdeinspeisungsklemme erlaubt die Versorgung aus einer externen Quelle statt aus der Batterie.

Was dazugehört

Für Glas-Rahmentüren gehört eine Montageplatte dazu — für kurze Türschilde oder für lange Türschilde. Der Auslösemechanismus mit Feder und Stift ist das Ersatzteil für die Auslösung, die Umrüstung frühe Auslösung lässt den Alarm schon vor 45° kommen.

Nachleuchtend statt grün: PUR mit Profilhalbzylinder, nachleuchtend und PUR vorgerichtet, nachleuchtend.

Rechtlicher Rahmen

Ein Türwächter verriegelt nicht — er lässt die Tür begehbar und meldet das Öffnen. Genau deshalb ist er im Rettungsweg der Regelfall: Die Fluchtfunktion der Tür bleibt zu jedem Zeitpunkt unangetastet.

Wo eine Tür im Rettungsweg tatsächlich verriegelt werden soll, ist das etwas anderes — zulässig nur als elektrische Verriegelung nach DIN EN 13637 (im Bestand nach den EltVTR) und mit Zustimmung der Genehmigungsbehörde. Abschließen ist in keinem Fall zulässig.

Die Pflicht, Rettungswege freizuhalten und zugleich gegen Missbrauch zu sichern, folgt aus § 823 Abs. 1 BGB, der ArbStättV § 4 sowie den Versammlungs- und Verkaufsstättenverordnungen der Länder.

Häufige Fragen

Verriegelt der Schwenk-Türwächter die Tür?
Nein. Er sperrt nur den Betätigungsweg des Türdrückers. Durch Schwenken um 45° gibt er den Drücker frei — die Tür ist im Notfall ohne Hilfsmittel zu öffnen.

Was ist der Unterschied zwischen Profilhalbzylinder und vorgerichtet?
Bei der Ausführung mit Profilhalbzylinder liegt der Zylinder (30/10 mm) mit zwei Schlüsseln bei. Vorgerichtet heißt: das Gehäuse ist vorbereitet, der Zylinder kommt aus der eigenen Schließanlage.

Kann die Tür alarmfrei benutzt werden?
Ja, auf zwei Wegen. Einzeln über den Türschlüssel und die Wechselfunktion des Antipanikschlosses. Dauerhaft, indem der Türwächter mit dem Geräteschlüssel um 180° in die Dauerfreigabe gedreht wird.

Rechts oder links — muss ich das bestellen?
Nein. Die Schwenkrichtung wird bei der Montage mit dem mitgelieferten Kerbstift festgelegt, das Gerät ist rechts und links verwendbar.

Was leistet PRAXIS oder PLUS mehr?
PRAXIS ergänzt Batterieüberwachung und Deckelabhebekontakt, PLUS zusätzlich eine Fremdeinspeisungsklemme. Mechanik und Bedienung sind bei allen drei gleich.
