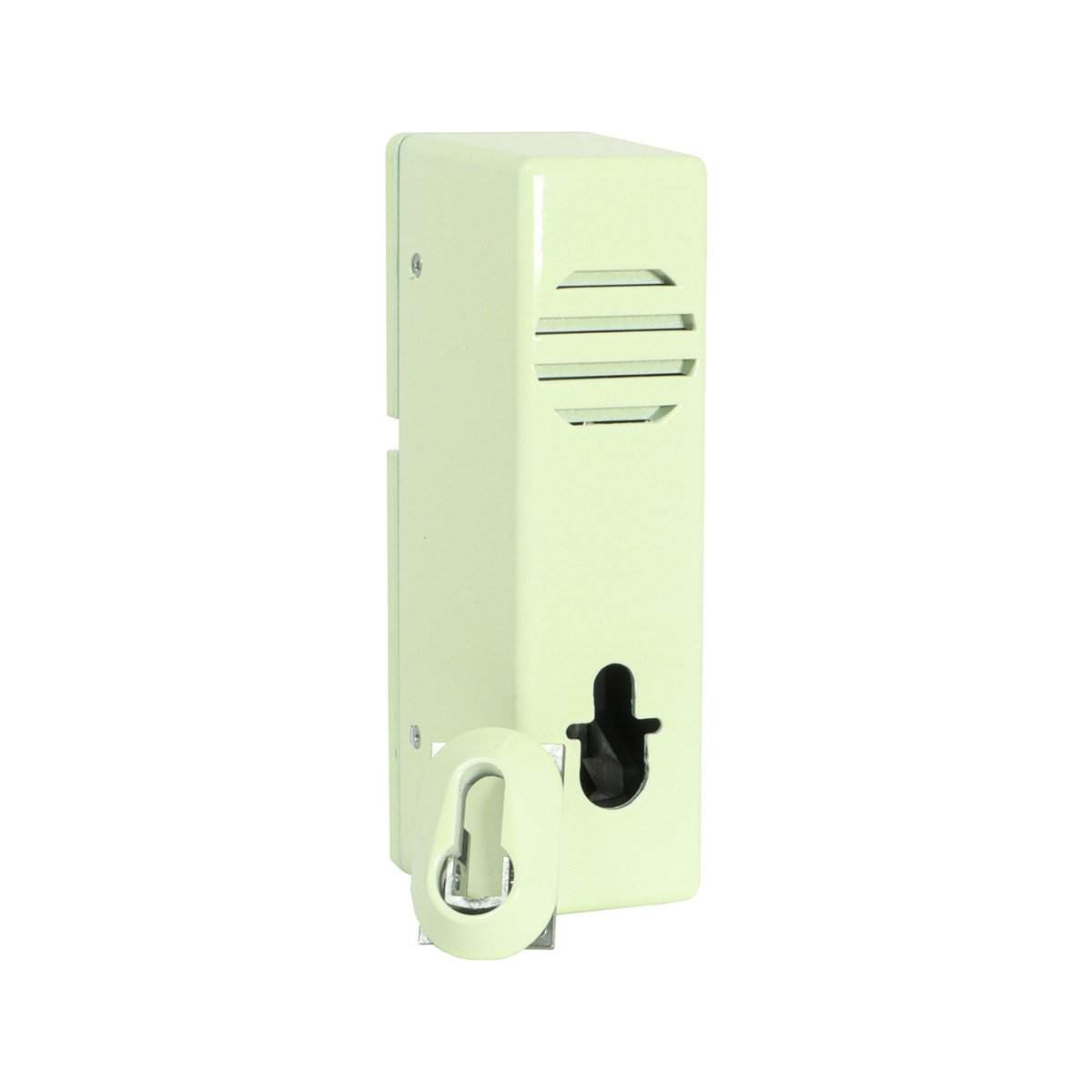

GfS Schwenk-Türwächter PUR vorgerichtet für PHZ, nachleuchtend

GfS Schwenk-Türwächter PUR vorgerichtet in langnachleuchtender Lackierung

440,30 €*

inkl. MwSt

370,00 €

zzgl. MwSt

Lieferzeit: 5-10 Werktage

Artikelnummer: 920001

GfS Schwenk-Türwächter PUR vorgerichtet für Profilhalbzylinder, nachleuchtend — 920001

Der Schwenk-Türwächter in langnachleuchtender Ausführung: Das Gehäuse selbst bleibt nach dem Ausfall der Beleuchtung sichtbar — dort, wo der Fluchtweg im Dunkeln gefunden werden muss.

Kurz & Knapp

Langnachleuchtende Lackierung statt RAL 6029
Sperrt den Türdrücker, verriegelt die Tür nicht
Alarm beim Schwenken um 45°
Ausführung vorgerichtet für Profilhalbzylinder
Rechts und links verwendbar

Vier Zustände — so arbeitet der Schwenk-Türwächter

Der Türwächter sitzt unterhalb des Türdrückers und legt sich als Sperre vor den Betätigungsweg der Klinke. Er verriegelt die Tür nicht — er nimmt dem Drücker den Weg und macht jede Benutzung hörbar.

Zustand	Was passiert
Verschluss	Grundstellung. Die Hemmschwelle unter dem Türgriff ist aktiv, die Klinke lässt sich nicht betätigen.
Notöffnung	Durch Schwenken um 45° rastet der Türwächter in seiner Schrägstellung ein und gibt den Betätigungsweg der Klinke frei — gleichzeitig ertönt der Alarm.
Einzelfreigabe	Berechtigte benutzen nicht die Klinke, sondern öffnen die Schlossfalle mit dem Türschlüssel über die Wechselfunktion des Antipanikschlosses — ohne Alarm.
Dauerfreigabe	Mit dem Geräteschlüssel lässt sich der Türwächter um 180° alarmfrei in die Dauerfreigabe drehen. Die Tür ist dann normal begehbar — für Anlieferung oder Veranstaltungen.

Die Schwenkrichtung wird bauseits festgelegt: ein mitgelieferter Kerbstift in die linke oder rechte Bohrung der Grundplatte legt fest, in welche Richtung sich das Gerät noch drehen lässt.

Technische Daten

Eigenschaft	Wert
Bauart	Schwenk-Türwächter zur Montage unter dem Türdrücker
Auslösung	Schwenkung um 45° — Türfreigabe und Alarm
Dauerfreigabe	Drehung um 180° mit dem Geräteschlüssel
Schwenkrichtung	bauseits links oder rechts über Kerbstift
Gehäuse	Zink-Druckguss
Stromversorgung	9-V-Blockbatterie
Farbe	langnachleuchtend
Zylinder	vorgerichtet — Zylinder bauseits
Gewicht	1,3 kg
Ausstattungslinie	PUR

Vorteile

Sichtbar im Dunkeln — die nachleuchtende Lackierung zeigt das Gerät auch bei ausgefallener Beleuchtung
Keine Verriegelung — die Fluchtfunktion bleibt unangetastet
Ohne Verkabelung — Batteriebetrieb, nachrüstbar
Dauerfreigabe — alarmfrei offen über den Geräteschlüssel
Rechts und links — Schwenkrichtung bei der Montage festgelegt

Anwendungsbereich

Fluchtwege, in denen bei Stromausfall Orientierung gebraucht wird — Treppenhäuser, innenliegende Flure, Versammlungsstätten, Tiefgaragen.

Die langnachleuchtenden Piktogramme für Tür und Gerät gehören bei allen Ausführungen zum Lieferumfang; hier ist zusätzlich das Gehäuse selbst nachleuchtend lackiert.

Lieferumfang

Teil	Ausführung
Türwächter	Zink-Druckguss, langnachleuchtend lackiert
Batterie	9-V-Blockbatterie
Piktogramme	1 großes für die Tür, 1 kleines mit Richtungspfeil für das Gerät — langnachleuchtend
Befestigung	4 Schrauben und 1 Kerbstift
Ausführung	langnachleuchtend lackiert

Zur Montage

Position
Senkrecht unter die Türklinke halten, etwa 35 mm vom Klinkenende entfernt; der Abstand zur Klinkenunterkante soll 5–7 mm betragen. Befestigung mit vier Holz- bzw. Blechschrauben.

Schwenkrichtung
Vor der Montage links oder rechts festlegen und den Kerbstift von hinten in die entsprechende Bohrung der Grundplatte setzen.

Glas-Rahmentüren und Brandschutztüren
Dort wird zuerst eine Montageplatte gesetzt und der Türwächter darauf befestigt. Für Brandschutztüren ist das die Montageplatte Art. 901670.

Unbedingt beachten
Der mechanische Auslöseweg der Türklinke bis zum Endanschlag muss gewährleistet sein. Türwächter und Montagehilfen müssen nach der Auslösung den Betätigungsweg der Klinke vollständig freigegeben haben.

Nicht vergessen
Das große Tür-Piktogramm aufkleben — es gehört zum Lieferumfang und weist die Benutzung aus.

Was dazugehört

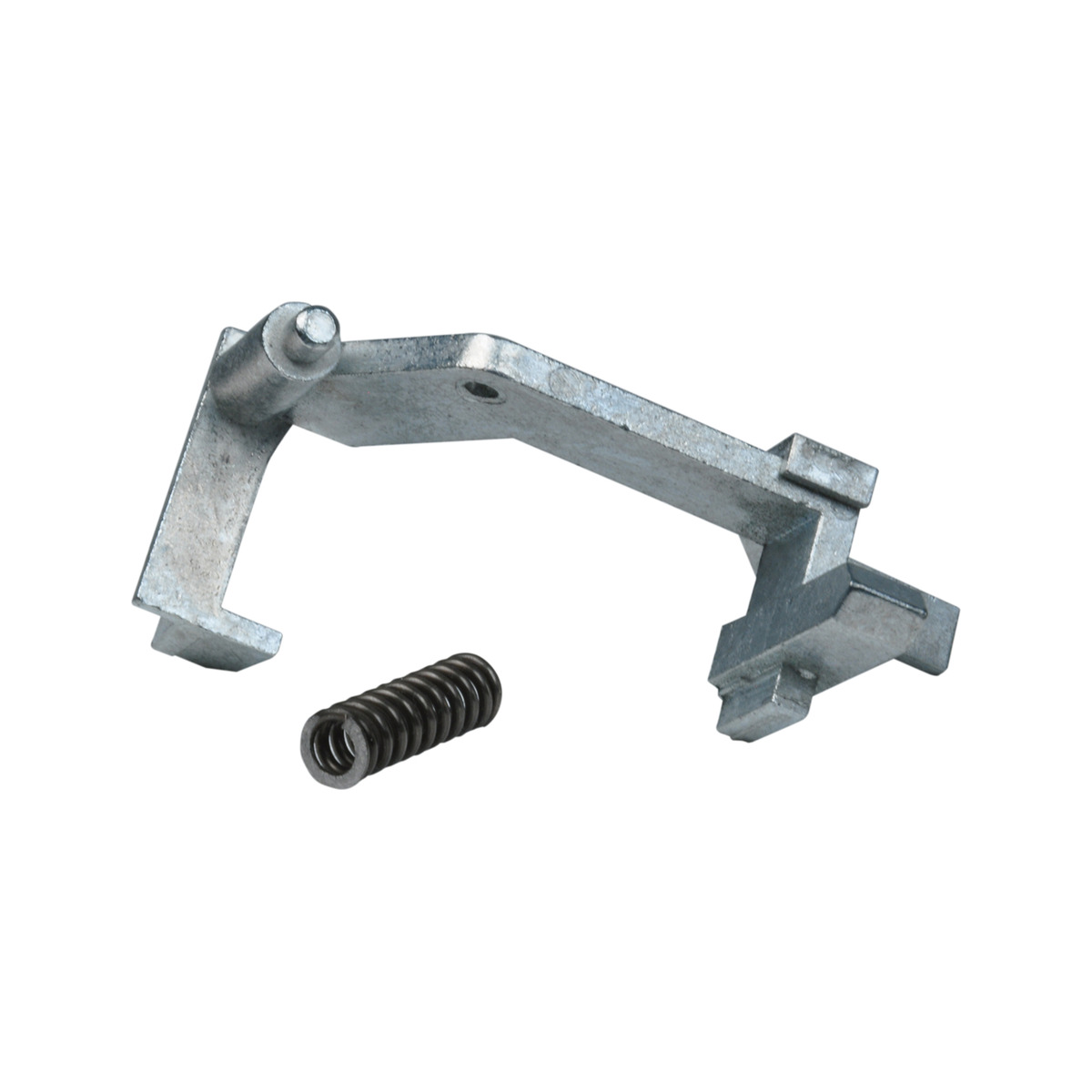

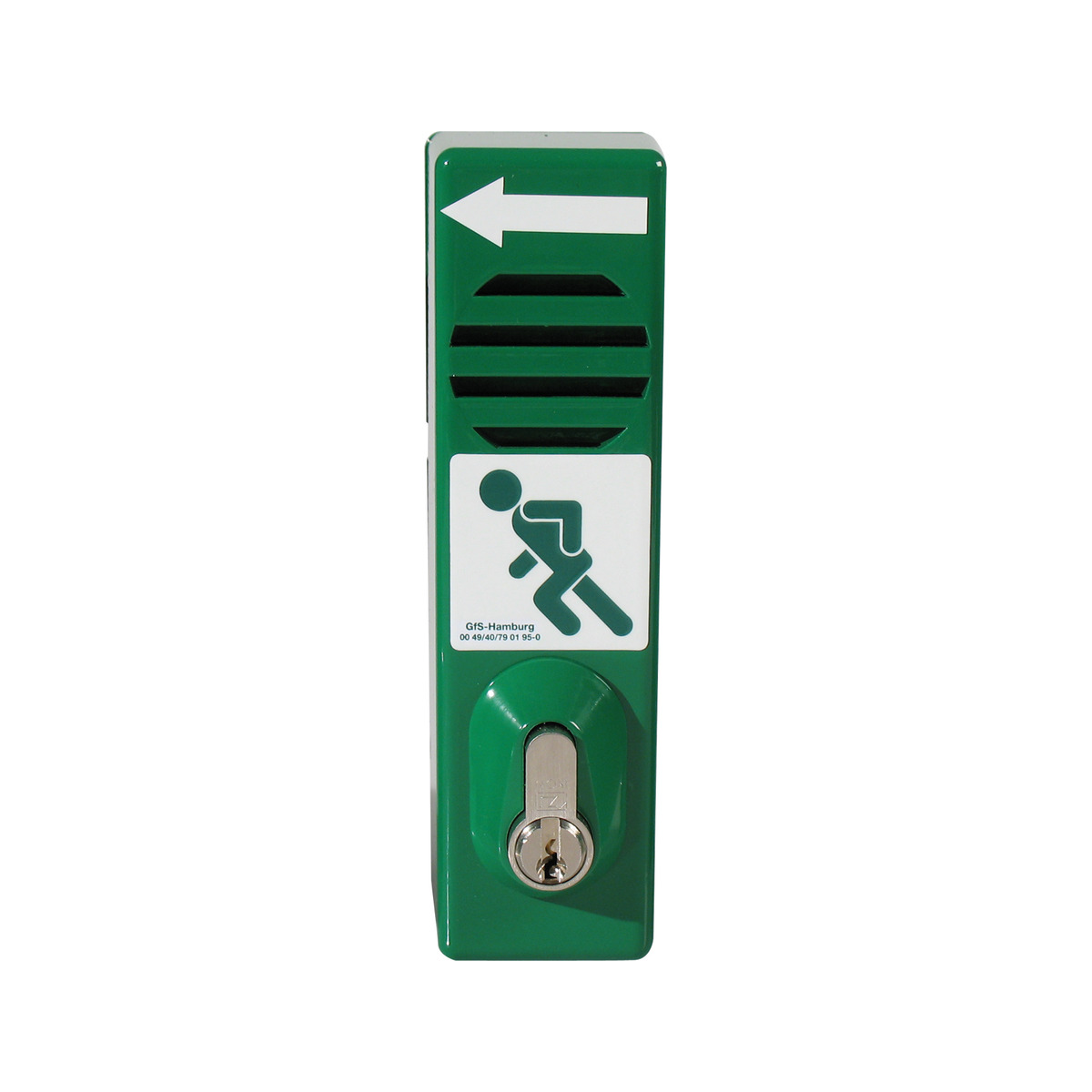

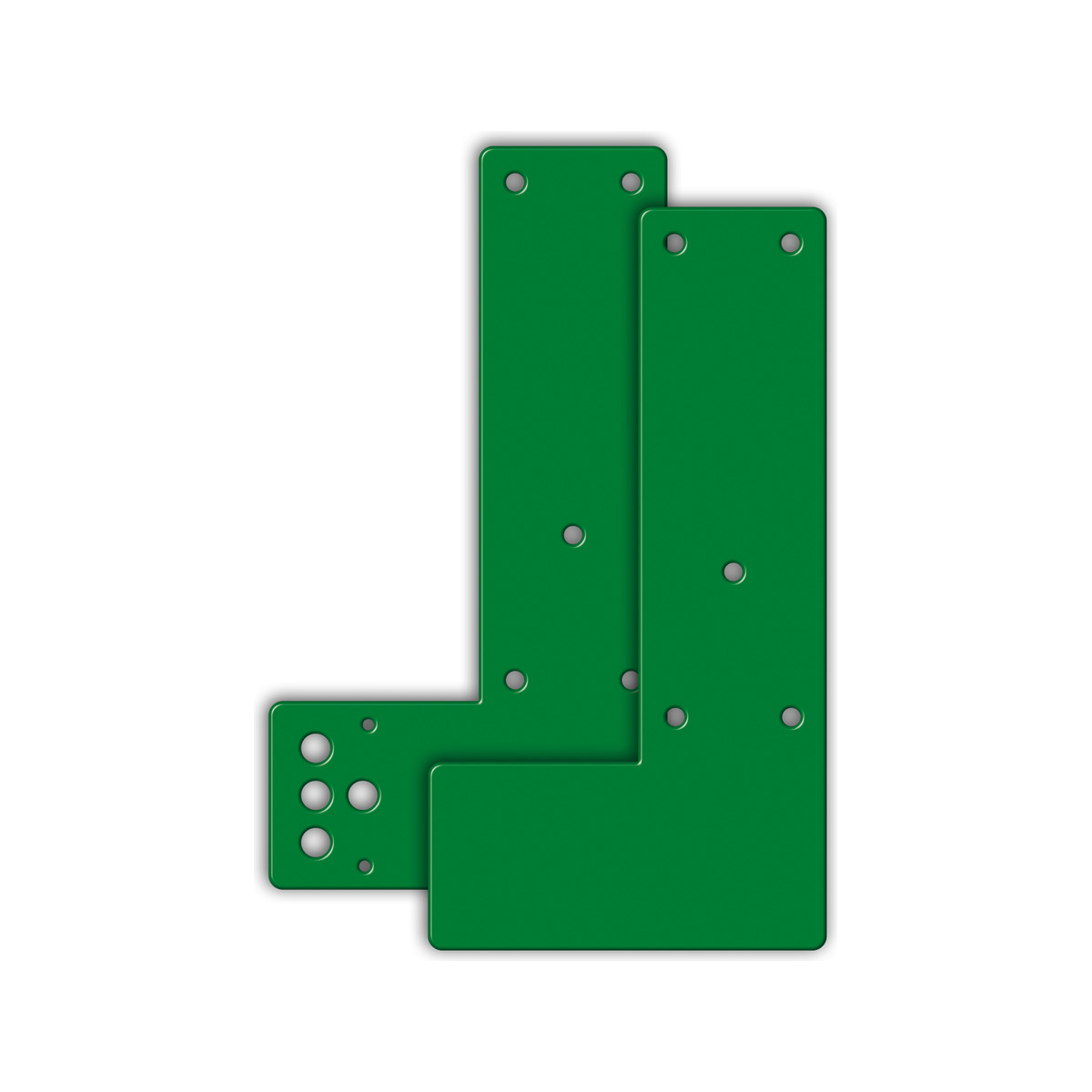

Dieselbe Technik in RAL 6029: Schwenk-Türwächter PUR. Für Glas-Rahmentüren die Montageplatte für kurze Türschilde oder für lange Türschilde; als Ersatzteil der Auslösemechanismus mit Feder und Stift.

Rechtlicher Rahmen

Ein Türwächter verriegelt nicht — er lässt die Tür begehbar und meldet das Öffnen. Genau deshalb ist er im Rettungsweg der Regelfall: Die Fluchtfunktion der Tür bleibt zu jedem Zeitpunkt unangetastet.

Wo eine Tür im Rettungsweg tatsächlich verriegelt werden soll, ist das etwas anderes — zulässig nur als elektrische Verriegelung nach DIN EN 13637 (im Bestand nach den EltVTR) und mit Zustimmung der Genehmigungsbehörde. Abschließen ist in keinem Fall zulässig.

Die Pflicht, Rettungswege freizuhalten und zugleich gegen Missbrauch zu sichern, folgt aus § 823 Abs. 1 BGB, der ArbStättV § 4 sowie den Versammlungs- und Verkaufsstättenverordnungen der Länder.

Häufige Fragen

Was heißt langnachleuchtend beim GfS Schwenk-Türwächter PUR?
Die Lackierung speichert Licht und gibt es nach dem Ausfall der Beleuchtung wieder ab. Das Gerät bleibt dadurch im Dunkeln sichtbar.

Ist die Technik anders als beim grünen Gerät?
Nein. Sperre, Auslösung bei 45°, Dauerfreigabe über 180° und Montage sind identisch — es unterscheidet sich die Lackierung.

Sind beim GfS Schwenk-Türwächter PUR 920001 Piktogramme dabei?
Ja, langnachleuchtende Piktogramme für Tür und Gerät gehören zum Lieferumfang.

Ist beim GfS Schwenk-Türwächter PUR 920001 ein Profilhalbzylinder dabei?
Nein. Diese Ausführung ist vorgerichtet — der Profilhalbzylinder kommt aus der eigenen Schließanlage.
