Montageplatte für Dorma G-EMR Gleitschiene 140°
35,70 €*
inkl. MwSt
30,00 €
zzgl. MwSt
Lieferzeit: 15-20 Werktage
Montageplatte für Dorma G-EMR Gleitschiene 140°
Montageplatte 40 mm für die Dorma Gleitschiene G-EMR in der neuen Ausführung mit 140° — silberfarbig, Dorma-Nr. 64460001
Kurz & Knapp
- Montageplatte für die Dorma Gleitschiene G-EMR (140°) — die neue Ausführung
- Zur Anbringung der Gleitschiene, wo keine direkte Montage am Türrahmen möglich ist
- 863 × 40 × 5 mm, silberfarbig
- Für die G-EMR (120°) gibt es eine eigene Platte: 64450001
Produktbeschreibung
Die Montageplatte 64460001 gehört zur Dorma Gleitschiene G-EMR mit 140° — Dorma führt sie als Platte „für neue Gleitschiene (140°)“.
Die G-EMR ist die Gleitschiene des TS 93 mit elektromechanischer Feststellung und integriertem Rauchmelder. Es gibt sie in zwei Ausführungen: Bei der 140°-Schiene lässt sich der Feststellpunkt zwischen ca. 80° und 140° einstellen, bei der 120°-Schiene zwischen ca. 80° und 120°. Für jede Ausführung führt Dorma eine eigene Montageplatte — die beiden Platten unterscheiden sich in der Länge (863 mm gegenüber 823 mm) und im Bohrbild.
Gebraucht wird die Platte, wenn die Gleitschiene nicht direkt auf den Türrahmen geschraubt werden kann. dormakaba beschreibt sie „zur Anbringung der Gleitschiene an Türrahmen, bei denen keine direkte Montage möglich ist“.
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Passend für | Dorma Gleitschiene G-EMR (140°), neue Ausführung |
| Abmessungen (L × H × T) | 863 × 40 × 5 mm |
| Bohrungen | Ø 5,5 mm |
| Ausführung | silberfarbig |
| Artikelnummer | 64460001 |
| GTIN | 4021226876206 |
Welche Montageplatte passt zu Ihrer G-EMR?
| Montageplatte | Gleitschiene | Feststellbereich | Länge der Schiene | Platte (L × H × T) |
|---|---|---|---|---|
| 64450001 | G-EMR 120° (alte Gleitschiene) | ca. 80° bis 120° | 823 mm | 823 × 40 × 5 mm |
| 64460001 | G-EMR 140° (neue Gleitschiene) | ca. 80° bis 140° | 864 mm | 863 × 40 × 5 mm |
Passende Gleitschiene: Dorma G-EMR Gleitschiene mit Feststellung (80°-140°) und Rauchmelder.
Häufig gestellte Fragen
Welche Montageplatte passt zur Dorma G-EMR mit 140°?
Die 64460001. Dorma führt sie als Montageplatte für G-EMR „für neue Gleitschiene (140°)“. Für die G-EMR mit 120° gibt es eine eigene Platte, die 64450001.
Woran erkenne ich, ob meine G-EMR die 140°- oder die 120°-Ausführung ist?
Am Feststellbereich und an der Länge der Gleitschiene: Die G-EMR (120°) stellt zwischen ca. 80° und 120° fest und ist laut Maßzeichnung 823 mm lang, die G-EMR (140°) stellt zwischen ca. 80° und 140° fest und ist 864 mm lang.
Wann brauche ich die Montageplatte 64460001?
Wenn sich die G-EMR Gleitschiene nicht direkt montieren lässt. Dorma beschreibt die Platte „zur Anbringung der Gleitschiene an Türrahmen, bei denen keine direkte Montage möglich ist“.

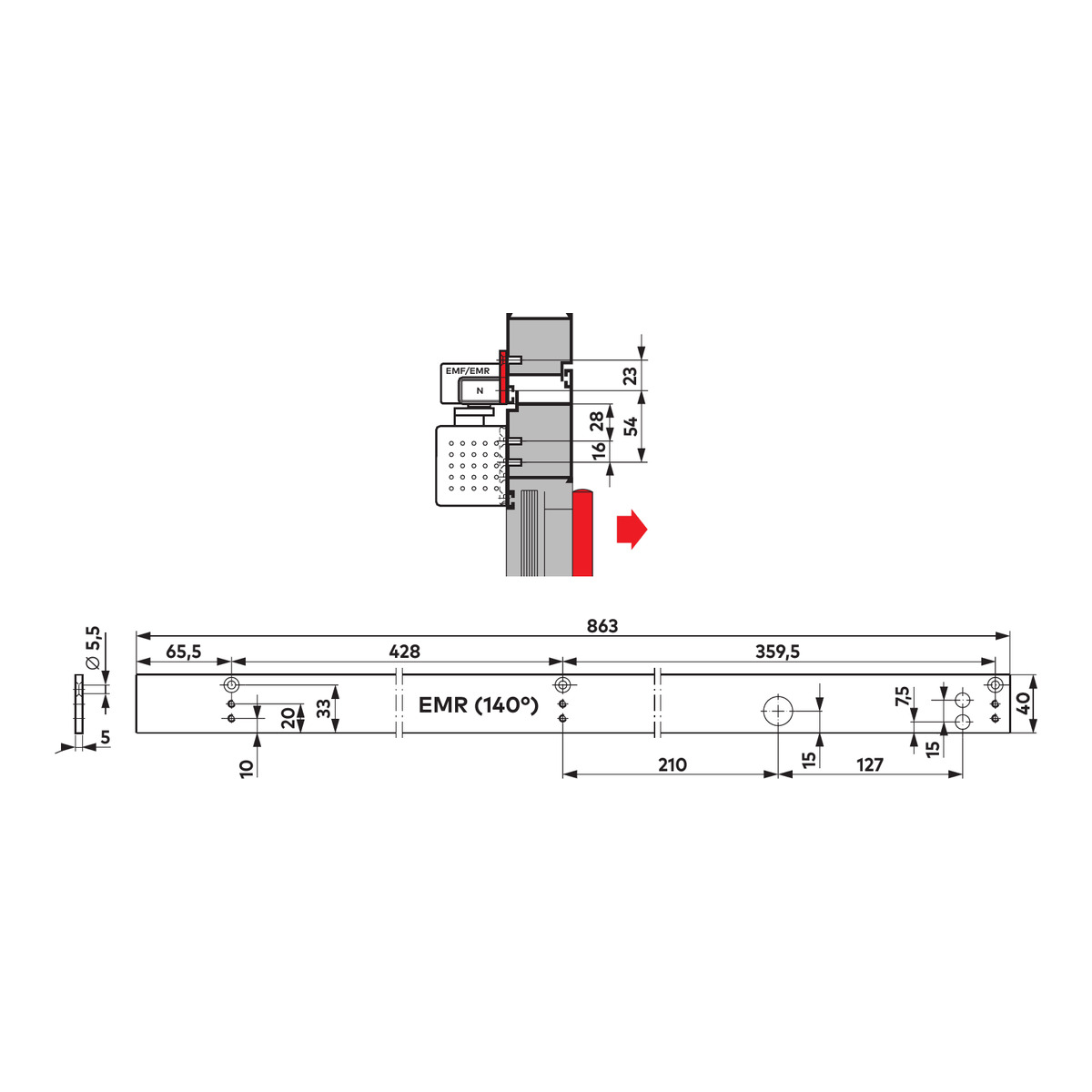

Welche Maße hat die Montageplatte 64460001?
Laut Maßzeichnung von dormakaba 863 mm lang, 40 mm hoch und 5 mm stark.
