Montageplatte für Dorma G-EMR Gleitschiene 120°
Montageplatte 40 mm für die Dorma Gleitschiene G-EMR in der alten Ausführung mit 120° — silberfarbig, Dorma-Nr. 64450001
Kurz & Knapp
- Montageplatte für die Dorma Gleitschiene G-EMR (120°) — die alte Ausführung
- Zur Anbringung der Gleitschiene, wo keine direkte Montage am Türrahmen möglich ist
- 823 × 40 × 5 mm, silberfarbig
- Für die G-EMR (140°) gibt es eine eigene Platte: 64460001
Produktbeschreibung
Die Montageplatte 64450001 gehört zur Dorma Gleitschiene G-EMR mit 120° — Dorma führt sie als Platte „für alte Gleitschiene (120°)“.
Die G-EMR ist die Gleitschiene des TS 93 mit elektromechanischer Feststellung und integriertem Rauchmelder. Es gibt sie in zwei Ausführungen: Bei der 120°-Schiene lässt sich der Feststellpunkt zwischen ca. 80° und 120° einstellen, bei der 140°-Schiene zwischen ca. 80° und 140°. Für jede Ausführung führt Dorma eine eigene Montageplatte — die beiden Platten unterscheiden sich in der Länge (823 mm gegenüber 863 mm) und im Bohrbild.
Gebraucht wird die Platte, wenn die Gleitschiene nicht direkt auf den Türrahmen geschraubt werden kann. dormakaba beschreibt sie „zur Anbringung der Gleitschiene an Türrahmen, bei denen keine direkte Montage möglich ist“.
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Passend für | Dorma Gleitschiene G-EMR (120°), alte Ausführung |
| Abmessungen (L × H × T) | 823 × 40 × 5 mm |
| Bohrungen | Ø 5,5 mm |
| Ausführung | silberfarbig |
| Artikelnummer | 64450001 |
| GTIN | 4021226303108 |
Welche Montageplatte passt zu Ihrer G-EMR?
| Montageplatte | Gleitschiene | Feststellbereich | Länge der Schiene | Platte (L × H × T) |
|---|---|---|---|---|
| 64450001 | G-EMR 120° (alte Gleitschiene) | ca. 80° bis 120° | 823 mm | 823 × 40 × 5 mm |
| 64460001 | G-EMR 140° (neue Gleitschiene) | ca. 80° bis 140° | 864 mm | 863 × 40 × 5 mm |
Passende Gleitschiene: Dorma G-EMR Gleitschiene mit Feststellung (80°-120°) und Rauchmelder.
Häufig gestellte Fragen
Welche Montageplatte passt zur Dorma G-EMR mit 120°?
Die 64450001. Dorma führt sie als Montageplatte für G-EMR „für alte Gleitschiene (120°)“. Für die G-EMR mit 140° gibt es eine eigene Platte, die 64460001.
Woran erkenne ich, ob meine G-EMR die 120°- oder die 140°-Ausführung ist?

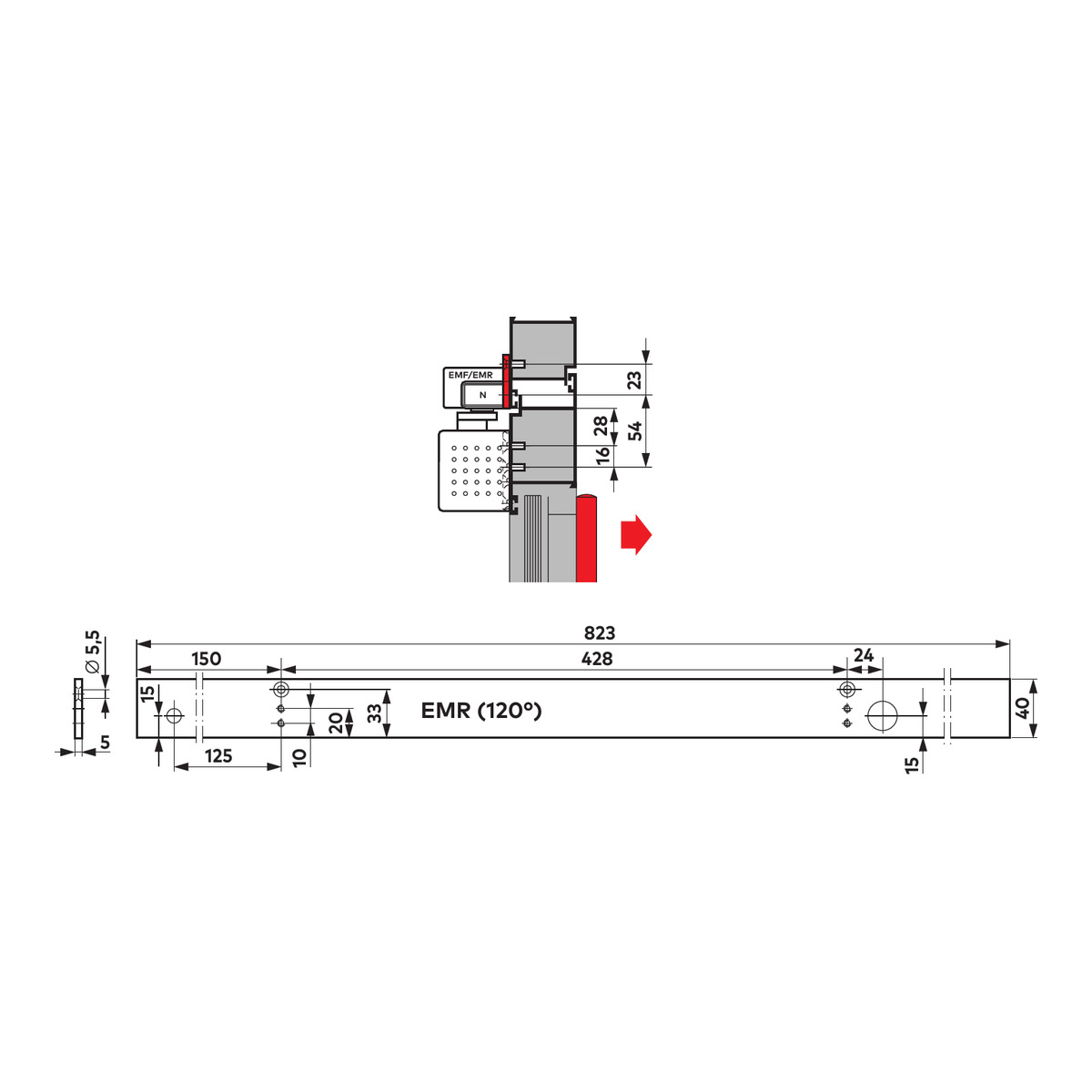

Am Feststellbereich und an der Länge der Gleitschiene: Die G-EMR (120°) stellt zwischen ca. 80° und 120° fest und ist laut Maßzeichnung 823 mm lang, die G-EMR (140°) stellt zwischen ca. 80° und 140° fest und ist 864 mm lang.
Wann brauche ich die Montageplatte 64450001?
Wenn sich die G-EMR Gleitschiene nicht direkt montieren lässt. Dorma beschreibt die Platte „zur Anbringung der Gleitschiene an Türrahmen, bei denen keine direkte Montage möglich ist“.
Welche Maße hat die Montageplatte 64450001?
Laut Maßzeichnung von dormakaba 823 mm lang, 40 mm hoch und 5 mm stark.
