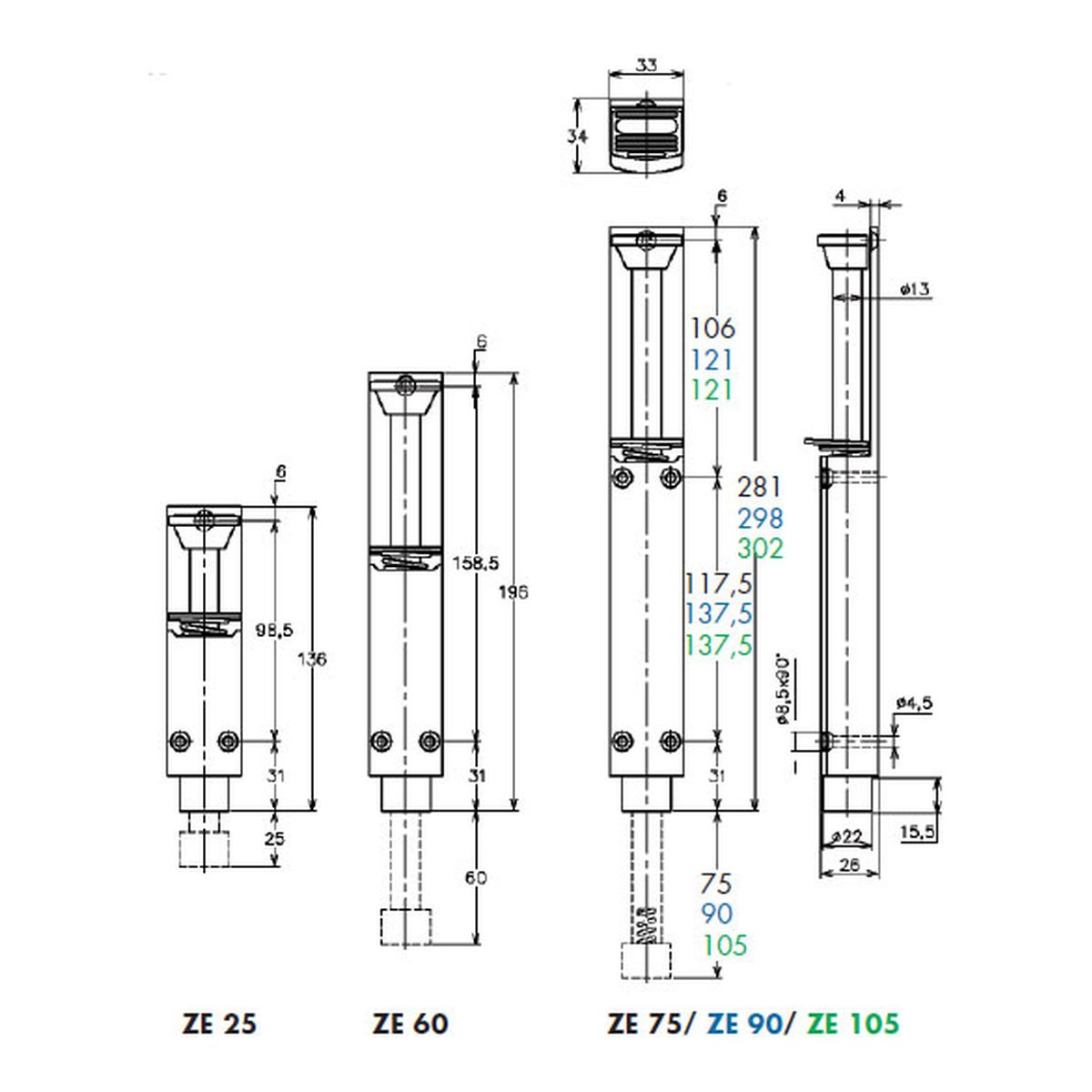

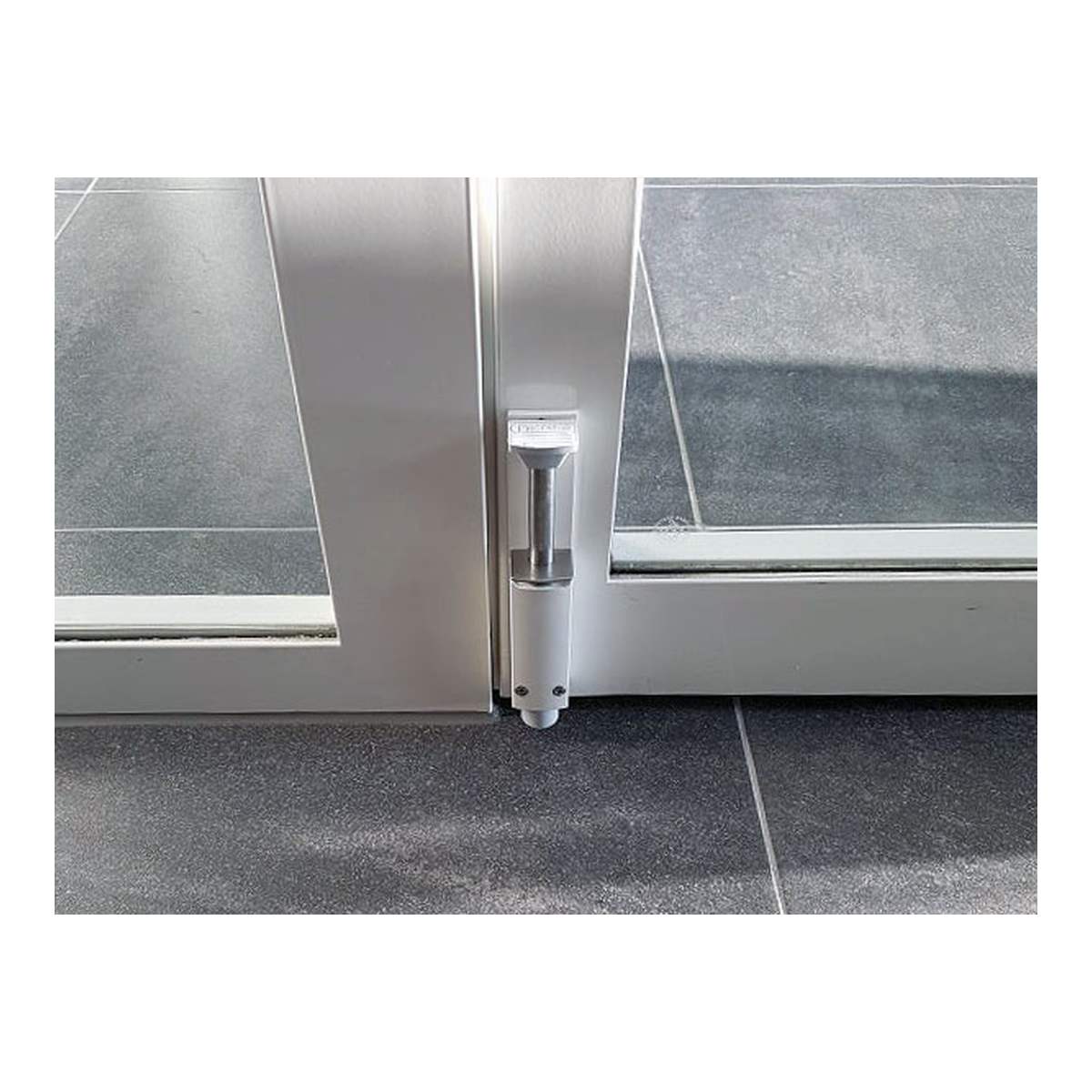

Türfeststeller DICTATOR ZE — Standard-SerieBewährter Türfeststeller von DICTATOR. Hält Türen per Fußtritt in jeder beliebigen Position fest. Vandalensicheres Aluminium-Gehäuse aus einem Guss. Verschiedene Hubhöhen von 25 bis 105 mm. Kurz & KnappHubhöhen: 25, 60, 75, 90 und 105 mmFeststellung in jeder Position per FußtrittVandalensicheres Aluminium-Gehäuse aus einem GussNichtrostende Materialien — geeignet für AußenbereicheOberfläche: matt silber (alle Größen) und tiefschwarz (60 und 90 mm) Technische DatenEigenschaftWertHubhöhen25 / 60 / 75 / 90 / 105 mmGehäuseAluminium aus einem GussOberflächeMatt silber; tiefschwarz (bei 60 und 90 mm)Material BauteileEdelstahl, KunststoffLieferumfangTürfeststeller mit Befestigungsschrauben Verfügbare HubhöhenHubhöheSilberSchwarz25 mm500200—60 mm50021050021375 mm500220—90 mm500230500229105 mm500225— FunktionsweiseDer Türfeststeller ZE wird am unteren Türblatt montiert. Ein Fußtritt fährt den Feststellfuß aus — eine Feder drückt ihn fest gegen den Boden. Die Tür wird in jeder beliebigen Position gehalten. Zum Lösen genügt ein erneuter Fußtritt.Das Aluminium-Gehäuse ist aus einem Guss gefertigt und dadurch besonders vandalensicher. Alle Materialien sind nichtrostend — auch für Außentüren geeignet. Passende Produkte Dictator Türfeststeller ZE 200 Design Line Dictator Türfeststeller ZE 160 Design Line → Alle DICTATOR Türfeststeller Häufige FragenWas ist der Unterschied zwischen Standard-Serie und Design Line?Die Standard-Serie bietet Hubhöhen von 25 bis 105 mm in matt silber und tiefschwarz. Die Design Line Serie bietet Hubhöhen von 80 bis 200 mm in drei Farben (silber, schwarz, weiß).Welche Hubhöhe brauche ich?Messen Sie den Abstand zwischen Türunterkante und Boden. Die Hubhöhe muss diesen Spalt überbrücken können.Kann ich den Feststeller an Außentüren verwenden?Ja. Alle Materialien sind nichtrostend — Aluminium-Gehäuse und Edelstahl-Bauteile eignen sich für den Außenbereich.
