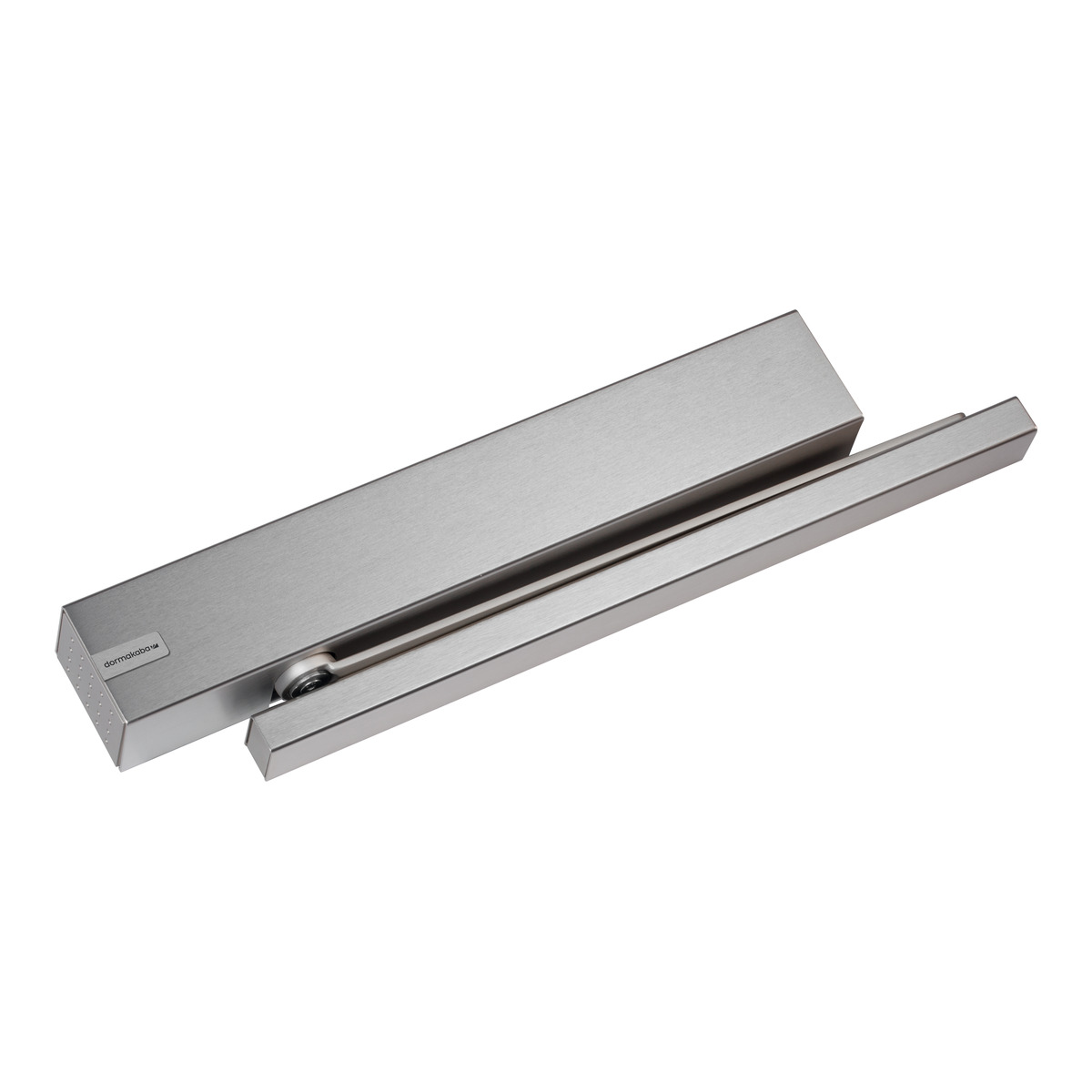

DORMA TS 99 FL Kopfmontage

DORMA TS 99 FL Türblattmontage — Freilauftürschließer EN 2-5 Freilauftürschließer ohne integrierten Rauchmelder — benötigt externe RMZ. Kurz & Knapp Freilauftürschließer EN 2-5 — Tür frei beweglich, schließt bei Alarm/Stromausfall Türblattmontage — Contur Design, bis 1.250 mm Benötigt externe Rauchmeldezentrale (RMZ) + Rauchmelder — 24V DC Für eigenständige Feststellanlage ohne RMZ: TS 99 FLR oder TS 99 FLR-K Easy-Open-Technologie, Contur Design Produktbeschreibung Der DORMA TS 99 FL Türblattmontage ist ein Freilauftürschließer im Contur Design. Die Tür bewegt sich frei ohne Schließwiderstand. Erst bei Rauchalarm, Handauslösung oder Stromausfall wird die Schließfunktion aktiviert — die Tür schließt selbsttätig. Wichtig: Der TS 99 FL hat keinen integrierten Rauchmelder. Für den Betrieb als Feststellanlage benötigt er eine externe Rauchmeldezentrale (RMZ) mit Rauchmelder (RM-N oder RM-F). Spannungsversorgung: 24V DC. Für eine eigenständige Feststellanlage ohne RMZ: TS 99 FLR (230V AC, Rauchmelder integriert, Sturzmontage) oder TS 99 FLR-K (230V AC, komplett, Türblattmontage). Technische Daten EigenschaftWert SchließkraftEN 2-5 Max. Türblattbreite1.250 mm FreilaufJa — Tür frei beweglich ab > 0° RauchmelderNicht integriert — externe RMZ erforderlich Spannungsversorgung24V DC ±15% MontageTürblattmontage AntriebNockenscheibe, Easy-Open DesignContur AnschlagrichtungDIN-L, DIN-R universell NormenDIN EN 1154, DIN EN 1155 TS 99 Varianten ModellRauchmelderRMZ nötigStrom TS 99 FLNeinJa24V DC TS 99 FLRIntegriertNein230V AC TS 99 FLR-KIntegriert + NetzteilNein230V AC Häufig gestellte Fragen Warum TS 99 FL statt FLR?Wenn bereits eine RMZ vorhanden ist (z. B. bei mehreren Feststellanlagen an einer Zentrale). Die FLR/FLR-K brauchen keine externe RMZ, sind aber teurer. Was passiert bei Stromausfall?Die Tür schließt automatisch (Fail-Safe-Prinzip). Brauche ich ein Prüfbuch?Ja. Jede Feststellanlage benötigt ein Prüfbuch nach DIN 14677. Zweiflügelige Türen?Mit TS 99 FL GSR (Schließfolgeregelung) möglich. Welche RMZ?DORMA RMZ (Contur oder XEA) mit Rauchmelder RM-N (Kabel) oder RM-F (Funk). TS 99 FL oder TS 73 EMF?TS 99 FL: Freilauf (Tür frei beweglich), Gleitschiene. TS 73 EMF: Feststellung an wählbarem Punkt, Scherengestänge. Kaufentscheidung FL, FLR oder FLR-K?FL: Wenn RMZ vorhanden. FLR: Eigenständig, Sturzmontage. FLR-K: Eigenständig, Türblattmontage, komplett. Freilauf oder Feststellung?Freilauf (TS 99): Tür frei beweglich, kein Widerstand. Feststellung (EMF/EMR): Tür wird an einem Punkt gehalten.

GEZE TS 5000 EFS Freilauftürschließer — Kopfmontage BandseiteFreilauftürschließer für Feststellanlagen an Feuer- und Rauchschutztüren, EN 3-6, 24V DC, Kopfmontage Bandseite, bis 1400 mm Flügelbreite Kurz & KnappDer GEZE TS 5000 EFS ist ein Freilauftürschließer für Feuer- und RauchschutztürenIm Normalbetrieb lässt sich die Tür ohne Widerstand öffnen und schließen — der Türschließer ist praktisch nicht spürbarErst bei Rauch- oder Brandalarm schließt die Tür selbstständigKopfmontage auf der Bandseite, EN 3-6, 24V DCUnterbrechertaster in Deutschland Pflicht! BeschreibungDer GEZE TS 5000 EFS ist ein Freilauftürschließer mit integrierter Feststellanlage für einflügelige Feuer- und Rauchschutztüren. Im Normalbetrieb befindet sich der Türschließer im Freilaufmodus: Die Tür lässt sich nahezu ohne Widerstand öffnen und schließen — ideal für barrierefreie Gebäudezugänge, Krankenhäuser, Pflegeheime und stark frequentierte Durchgänge.Erst im Alarmfall — ausgelöst durch eine angeschlossene Rauchschalterzentrale — wird die Schließfunktion aktiviert. Die Tür schließt dann selbstständig und sicher. Die integrierte Komfortrastfunktion kann die Tür zusätzlich am Ende des Freilaufbereichs in der Offenposition arretieren. Diese wird durch einmaliges Öffnen der Tür auf ca. 90° aktiviert.Diese Variante (Art.-Nr. 155479) ist für die Kopfmontage auf der Bandseite vorgesehen. Der Schließer wird am Türrahmen/Sturz befestigt, die EFS-Gleitschiene am Türblatt.Wichtig: In Deutschland ist bei Freilauftürschließern ein Unterbrechertaster (z.B. GEZE AS 500, Art.-Nr. 116266) vorgeschrieben, der die Schließfunktion manuell auslösen kann. VorteileFreilauffunktion: Tür lässt sich im Normalbetrieb nahezu ohne Widerstand öffnen und schließen — maximaler BegehkomfortAutomatisches Schließen im Alarmfall: Bei Rauch- oder Brandmeldung schließt die Tür selbstständig und zuverlässigZugelassen für Feuer- und Rauchschutztüren: Einsatz an Brandschutztüren T30/T60/T90 möglichBarrierefrei nach DIN 18040: Freilauffunktion eliminiert den Widerstand des Türschließers im NormalbetriebKomfortrastfunktion: Arretiert die Tür am Ende des Freilaufbereichs in der OffenpositionKopfmontage Bandseite: Schließer nicht sichtbar von der ZugangseiteAlle Funktionen von vorn einstellbar: Schließkraft EN 3-6, Schließgeschwindigkeit und EndschlagOptische Schließkraftanzeige: Schnelle Kontrolle der eingestellten EN-Größe Technische DatenEigenschaftWertSchließkraftEN 3-6 (stufenlos einstellbar)Betriebsspannung24 V DCMax. Flügelbreite1400 mmBarrierefreiheitDIN 18040 bis 1400 mm (Freilauf)MontageartKopfmontage BandseiteFreilaufbereich85°–160°Max. Öffnungswinkel180°Schließkörper287 × 47 × 60 mmEndschlagHydraulisch (über Ventil)SchließkraftanzeigeOptisch (von vorn ablesbar)KomfortrastfunktionJa — arretiert am Ende des FreilaufbereichsTüranschlagRechts und links ohne UmstellungBrandschutzZugelassen für Feuer- und RauchschutztürenKabelübergangOption: verdeckter Kabelübergang MontageartenMontageartPositionArtikelnummerKopfmontage (dieses Produkt)Bandseite155479TürblattmontageBandseite155477Hinweis: Bei Kopfmontage wird der Schließer am Türrahmen/Sturz befestigt und die EFS-Gleitschiene am Türblatt. Montageplatte nicht im Lieferumfang — separat als Zubehör erhältlich (Art.-Nr. 059107). EN-Klassen & FlügelbreitenEN-KlasseMax. FlügelbreiteBarrierefrei (DIN 18040)EN 3950 mmJa (Freilauf)EN 41100 mmJa (Freilauf)EN 51250 mmJa (Freilauf)EN 61400 mmJa (Freilauf)Schließkraft nach EN 1155 stufenlos einstellbar. Im Freilaufmodus ist kein Widerstand spürbar — Barrierefreiheit über den gesamten EN-Bereich. MontagehinweiseDer GEZE TS 5000 EFS KB (Kopfmontage Bandseite) wird wie folgt montiert:Türschließer am Sturz/Rahmen: Den EFS-Schließer mit beiliegender Bohrschablone am Türrahmen auf der Bandseite montieren.EFS-Gleitschiene am Türblatt: Die Gleitschiene mit integrierter Freilauffunktion am Türblatt befestigen.Elektrischer Anschluss: 24V DC Spannungsversorgung anschließen. Option für verdeckten Kabelübergang verfügbar.Rauchschalterzentrale: Externe RSZ (z.B. GEZE RSZ 7) mit Rauchmelder anschließen.Unterbrechertaster: In Deutschland Pflicht — GEZE AS 500 (116266) oder gleichwertigen Taster installieren.Lieferumfang: GEZE TS 5000 EFS Schließer komplett mit EFS-Gleitschiene, Montagematerial und Bohrschablone. Montageplatte (Art.-Nr. 059107) nicht enthalten — separat zu bestellen. Normen & ZulassungenDIN EN 1154: Türschließmittel mit kontrolliertem SchließablaufDIN EN 1155: Elektrisch gesteuerte Türschließmittel (Feststellanlagen)DIN 18040: Barrierefreies Bauen — Freilauf erfüllt AnforderungenZugelassen für Feuer- und Rauchschutztüren (T30/T60/T90)CE-KennzeichnungPflicht in Deutschland: Unterbrechertaster bei Freilauftürschließern vorgeschrieben. Der Taster muss das Schließen der Tür manuell auslösen können (z.B. GEZE AS 500, Art.-Nr. 116266). Häufig gestellte FragenWas passiert bei Stromausfall?Bei Stromausfall wird die Freilauffunktion deaktiviert und der GEZE TS 5000 EFS arbeitet als normaler Türschließer. Die Tür schließt dann selbstständig — das Sicherheitsprinzip (fail-safe) ist gewährleistet.Was ist der Unterschied zwischen EFS und RFS?Beim GEZE TS 5000 EFS ist die Freilauffunktion in der Gleitschiene integriert und benötigt eine externe Rauchschalterzentrale. Beim TS 5000 RFS ist der Rauchschalter direkt in die R-Gleitschiene integriert — kompaktere Lösung, aber mit integrierter 230V-Rauchschalterzentrale.Welche Rauchschalterzentrale wird benötigt?Der GEZE TS 5000 EFS benötigt eine externe Rauchschalterzentrale, z.B. die GEZE RSZ 7 (Art.-Nr. 181025) mit integriertem Sturzmelder GC 151. Optional kann ein zusätzlicher Deckenmelder GC 152 oder Funkkomponenten (GC 171/GC 172) angeschlossen werden.Ist der GEZE TS 5000 EFS auch als Türblattmontage verfügbar?Ja. Die Türblattmontage-Variante ist unter Art.-Nr. 155477 erhältlich. Funktional sind beide Varianten identisch — sie unterscheiden sich nur in der Montageposition.Warum ist ein Unterbrechertaster Pflicht?In Deutschland schreibt die Bauordnung vor, dass bei Freilauftürschließern an Brandschutztüren ein Unterbrechertaster installiert sein muss. Dieser ermöglicht es, die Schließfunktion manuell auszulösen — unabhängig von der Rauchmeldeanlage.Ist die Montageplatte im Lieferumfang enthalten?Nein. Die Montageplatte für EFS/RFS-Türschließer (Art.-Nr. 059107, silberfarbig) muss separat bestellt werden. Häufige Fragen zur Türschließer-AuswahlWann brauche ich die Kopfmontage Bandseite statt Türblattmontage?Die Kopfmontage Bandseite eignet sich wenn der Schließer nicht auf dem Türblatt sichtbar sein soll oder die Türblattkonstruktion keine Montage erlaubt. Der Schließerkörper wird am Rahmen/Sturz montiert, die Gleitschiene am Türblatt. Beachten: Bei Kopfmontage ist die Öffnungsdämpfung nicht wirksam.Welcher Türschließer für barrierefreie Brandschutztüren mit Kopfmontage?Der TS 5000 EFS Kopfmontage Bandseite ermöglicht barrierefreien Zugang (DIN 18040, bis 1400 mm) mit Freilauffunktion auch bei Kopfmontage. Für Türblattmontage gibt es die Standard-EFS-Variante mit identischer Funktion.Was ist der Unterschied zur Türblattmontage-Variante?Funktional identisch: Freilauffunktion, EN 3-6, Komfort-Rastfunktion. Unterschied ist nur die Montageposition — Schließer am Sturz statt am Türblatt. Wichtig: Die Öffnungsdämpfung ist bei Kopfmontage nicht verfügbar.Brauche ich eine externe Rauchschalterzentrale?Ja. Wie bei allen EFS-Varianten brauchen Sie eine externe RSZ und zugelassene Rauchmelder. Für die integrierte Lösung den TS 5000 RFS wählen — dieser ist aber nur in Türblattmontage verfügbar.Welche EN-Klasse brauche ich?EN 3-6 (bis 1400 mm). Identisch zur Türblattmontage-Variante. Die Montageposition beeinflusst die EN-Klasse nicht.Wie oft muss der TS 5000 EFS geprüft werden?Als Feststellanlage nach DIN 14677 alle 12 Monate. Freilauffunktion, Schließvorgang und externe RSZ + Rauchmelder prüfen. Welcher TS 5000 für welchen Einsatz?Der TS 5000 EFS Kopfmontage ist die einzige Freilauf-Variante für Sturzmontage. Wann ist Kopfmontage nötig — und welche Einschränkungen gibt es? ModellArtikelnr.ENMax. BreiteBesonderheit TS 5000027333.068221MEN 2-61400 mmStandard-Türschließer TS 5000 S107935.068221MEN 2-61400 mmSchließverzögerung + Öffnungsdämpfung TS 5000 + Feststellung027333.068221.017924MEN 2-61400 mmMechanische Feststellung TS 5000 ECline143640.143572MEN 3-51250 mmÖffnungsunterstützung (barrierefrei) TS 5000 ECline + Fest.143640.143572.148820MEN 3-51250 mmÖffnungsunterstützung + mech. Festst. TS 5000 E027333.116295EN 2-61400 mmElektrische Feststellung (24V DC) TS 5000 E Hy155475EN 3-61400 mmFreilauf + Feststellung (Hybrid, 24V DC) TS 5000 EFS (TB)155477EN 3-61400 mmElektrischer Freilauf, Türblattmontage (24V DC) TS 5000 EFS (KB)155479EN 3-61400 mmElektrischer Freilauf, Kopfmontage (24V DC) TS 5000 R116300.027333MEN 2-61400 mmFeststellung + integrierter Rauchmelder (230V AC) TS 5000 RFS155481MEN 3-61400 mmFreilauf + integrierter Rauchmelder (24V DC)

DORMA TS 99 FLR-K — Freilauftürschließer mit Türblattmontage Kurz & Knapp Eigenständige Feststellanlage: Schließer auf Türblatt, Rauchmelder und Netzteil in der Gleitschiene am Sturz Eigenständig — keine separate RMZ erforderlich Freilauffunktion ab 0° Öffnungswinkel — Tür ist frei beweglich EN 2–5, Türblattbreite bis 1.250 mm DIP-Schalter 1 = ON Pflicht (manueller Reset bei Freilauf) 230 V AC Netzanschluss, Contur Design Produktbeschreibung Der DORMA TS 99 FLR-K ist eine eigenständige Feststellanlage mit Freilauffunktion. Er vereint Freilauftürschließer, integrierten optischen Rauchmelder (EN 54-7) und Netzteil (230 V AC → 24 V DC) — Schließer auf Türblatt, Elektronik in Gleitschiene am Sturz. Eine separate Rauchmeldezentrale RMZ ist nicht erforderlich. Die Freilauffunktion ermöglicht ein nahezu widerstandsloses Öffnen und Schließen der Tür ab 0° Öffnungswinkel. Im Alarmfall (Raucherkennung), bei Störung oder Stromausfall wird die Freilauffunktion aufgehoben und der Türschließer schließt die Tür sicher. Die Feststellung erfolgt direkt im Schließerkörper — es gibt keine externe EMF-Einheit. Unterschied zum TS 99 FLR: Beim TS 99 FLR sind Schließer, Rauchmelder und Netzteil in einer Einheit am Sturz montiert. Beide Varianten sind eigenständige Feststellanlagen — der Unterschied liegt in der Montageposition des Schließerkörpers. DIP-Schalter 1 muss auf ON stehen (manueller Reset) — vorgeschrieben bei Freilauftürschließern. Vorteile & Besonderheiten Eigenständige Feststellanlage — Rauchmelder und Netzteil in der Gleitschiene, keine externe RMZ nötig Freilauffunktion ab 0° — Tür ist frei beweglich, kein Widerstand beim Öffnen/Schließen Sicheres Schließen — bei Rauch, Störung oder Stromausfall Barrierefreiheit — ideal für DIN 18040, Krankenhäuser, Pflegeeinrichtungen Contur Design — kompakte Bauform, verdeckte Befestigung Erweiterbar — zusätzliche RM-N Deckenmelder oder FM-AP Funkmodul anschließbar Lieferumfang Freilauftürschließer TS 99 FLR-K, EN 2–5 Feststellung im Schließerkörper, Freilauf mechanisch im Hebel — keine EMF-Einheit Integriertes Netzteil (230 V AC → 24 V DC) Integrierter optischer Rauchmelder (EN 54-7) Gleitschiene mit Hebel und Verkleidung (Contur Design) Montagematerial und Befestigungsschrauben Technische Daten EigenschaftWert SchließkraftEN 2–5, stufenlos einstellbar Max. Türblattbreite1.250 mm FreilauffunktionAb 0° Öffnungswinkel FeststellungIm Schließerkörper integriert (Freilaufmechanik) Anschlussspannung230 V AC +10 % / -15 %, 50 Hz Intern24 V DC (integriertes Netzteil) RauchmelderIntegriert, optisch (EN 54-7) Separate RMZNicht erforderlich DIP-Schalter 1ON (Pflicht: manueller Reset) SchutzartIP 20 GewichtCa. 5,7 kg MontageTürblattmontage — Schließer auf Türblatt, Rauchmelder und Netzteil in Gleitschiene am Sturz AnschlagrichtungDIN-L und DIN-R (universell) DesignContur Design EMF-EinheitKeine — Feststellung im Schließerkörper Nutzungsdauer Rauchmelder8 Jahre (Pflichtaustausch nach DIN 14677) Normen & Zulassungen Norm / ZulassungBedeutung DIBt bauaufsichtlich zugelassenBauartgenehmigung als Feststellanlage DIN EN 1154Türschließer DIN EN 1155Feststellvorrichtungen für Drehflügeltüren DIN EN 54-7Optischer Rauchmelder DIN EN 14637Feststellanlagen für Drehflügeltüren DIN 14677Instandhaltung von Feststellanlagen DIN 18040Barrierefreies Bauen CE-KonformitätBauproduktenverordnung Wartung nach DIN 14677 IntervallMaßnahmeDurchführung MonatlichFunktionsprüfung per PrüfgasBetreiber (nach Einweisung) VierteljährlichNach 12 fehlerfreien MonatsprüfungenBetreiber JährlichFachprüfung nach DIN 14677-1Fachpersonal Nach 8 JahrenRauchschalterplatine austauschen (Pflicht)Fachpersonal Dokumentation im Prüfbuch für Feststellanlagen (separat bestellen). Ersatzteile ErsatzteilArt.-Nr.Wann benötigt? Rauchschalterplatine9900064001300Pflichtaustausch nach 8 Jahren (DIN 14677) Netzteilplatine9900064001400Bei defektem Netzteil Zulassungsschild5661345532Pflicht nach Abnahme Prüfbuch5372645532Pflichtdokumentation Hinweis: Der TS 99 FLR-K hat keine EMF-Einheit. Feststellung und Freilauf sind mechanisch im Schließerkörper und Hebel integriert. Erweiterung mit zusätzlichen Meldern GerätArt.-Nr.Anschluss RM-N Deckenrauchmelder64830900Kabelgebunden (2er-Pack) FM-AP Funkmodul57290001MFür kabellose Melder RM-F Funkrauchmelder57280011Funk (über FM-AP) HT-F Funkhandtaster57300011Funk (über FM-AP) Kompatible Rauchmelder: dormakaba RM-N, RM-F, sowie Hekatron ORS 142 und ORS 155 F (über dormakaba RMZ). Auch Hekatron TDS 247 als Wärmemelder einsetzbar. Häufig gestellte Fragen Brauche ich eine RMZ zum TS 99 FLR-K?Nein. Der TS 99 FLR-K ist eine eigenständige Feststellanlage mit integriertem Rauchmelder und Netzteil. Eine externe RMZ ist nicht erforderlich. Was ist der Unterschied zum TS 99 FLR?Beim TS 99 FLR sind Schließer, Rauchmelder und Netzteil in einer Einheit am Sturz montiert. Beim FLR-K sitzt der Schließer auf dem Türblatt, die Elektronik in der Gleitschiene. Beide sind eigenständig. Was bedeutet Freilauf?Die Tür ist frei beweglich — kein Widerstand beim Öffnen oder Schließen. Erst bei Alarmauslösung oder Stromausfall wird die Schließfunktion aktiviert. Warum muss DIP 1 auf ON stehen?DIP-Schalter 1 = ON aktiviert den manuellen Reset. Das ist bei Freilauftürschließern vorgeschrieben: Nach Alarmauslösung muss die Anlage manuell zurückgesetzt werden. Hat der TS 99 FLR-K eine EMF-Einheit?Nein. Die Feststellung erfolgt mechanisch im Schließerkörper (Freilaufmechanik). Es gibt keine separate EMF-Einheit als Ersatzteil. Wann muss der Rauchmelder getauscht werden?Nach 8 Jahren (DIN 14677). Getauscht wird die Rauchschalterplatine. Problemlösung & Troubleshooting Türschließer schließt die Tür nicht vollständig — was tun?Endschlag (Latching Speed, Ventil 2) höher einstellen. Dichtungswiderstand der Türdichtung prüfen — bei zu hohem Widerstand Schließkraft (EN-Stufe) erhöhen. Bei Bodentürschließern zusätzlich Achsposition kontrollieren. Feststellanlage hält die Tür nicht mehr offen — Ursache?Rauchmelder prüfen (Tauschpflicht nach 8 Jahren). LED an der Zentrale kontrollieren — Dauerlicht grün = OK, Blinken = Störung. Stromversorgung und Verkabelung zum Haftmagneten checken. LED an der Zentrale blinkt rot — was bedeutet das?Störungsmeldung: Rauchmelder defekt, verschmutzt oder Tauschfrist überschritten. Alternativ Kabelbruch oder Kurzschluss in der Melderlinie. Melder einzeln abklemmen, um fehlerhafte Komponente zu identifizieren. TS 99 FLR-K oder TS 99 FLR? Wann den FLR-K wählen?Wenn eine eigenständige, kompakte Feststellanlage ohne externe Komponenten gewünscht ist. Der FLR-K braucht nur 230 V Netzanschluss — fertig. Wann reicht der FLR?Wenn bereits eine RMZ vorhanden ist (z. B. zentrale Brandmeldeanlage). Der TS 99 FLR hat Schließer, Rauchmelder und Netzteil in einer Einheit am Sturz — ebenfalls eigenständig, ohne RMZ. Freilauf vs. EMF-Feststellung?Freilauf: Tür ist immer frei beweglich, Schließer greift nur im Alarmfall. EMF-Feststellung (z. B. Feststellanlage TS 93 EMR): Tür wird in festem Winkel gehalten, Schließer greift bei Auslösung.

GEZE TS 5000 RFS – Freilauftürschließer mit RauchschalterzentraleFreilauf + integrierte RSZ: Tür ohne Widerstand öffnen, schließt nur im Alarmfall | EN 3-6, 24V DC | Art.-Nr. 155481M Kurz & KnappDer GEZE TS 5000 RFS ist ein Freilauftürschließer mit integrierter RauchschalterzentraleIm Normalbetrieb lässt sich die Tür nahezu ohne Widerstand öffnen und schließen (Freilauf)Erst im Brandfall schließt die Tür selbsttätigEN 3-6, 24V DC, mit KomfortrastfunktionBarrierefrei nach DIN 18040Unterbrechertaster in DE Pflicht! GEZE TS 5000 RFS – Barrierefreier Freilauftürschließer für BrandschutztürenDer GEZE TS 5000 RFS verbindet Brandschutz mit maximaler Barrierefreiheit. Im Normalbetrieb arbeitet der Türschließer im Freilaufmodus: Die Tür lässt sich nahezu ohne Widerstand in beide Richtungen begehen. Die Türschließerfunktion ist dabei deaktiviert – die Tür verhält sich, als wäre kein Schließer montiert.Die Freilauffunktion wird durch einmaliges Öffnen der Tür auf ca. 90° aktiviert. Die integrierte Komfortrastfunktion arretiert die Tür leicht am Ende des Freilaufbereichs, um ungewolltes Zulaufen zu verhindern.Im Brandfall erkennt das integrierte Raucherkennungsteil GC 151 den Rauch und löst die Schließfunktion aus – die Tür schließt selbsttätig und sicher. Gleiches geschieht bei Stromausfall (Sicherheitsprinzip: stromlos geschlossen).Wichtig: In Deutschland ist bei Freilauftürschließern ein Unterbrechertaster (z.B. GEZE AS 500, Art.-Nr. 116266) gesetzlich vorgeschrieben.Lieferumfang (Komplettverpackung):GEZE TS 5000 RFS Schließer EN 3-6Gleitschiene mit Freilauffunktion und KomfortrastfunktionIntegrierte Rauchschalterzentrale mit Alarmschwellennachführung, Verschmutzungsanzeige und Prüftaste Vorteile des GEZE TS 5000 RFSEchter Freilauf: Tür lässt sich im Normalbetrieb nahezu ohne Widerstand öffnen und schließen – kein spürbarer SchließerwiderstandMaximale Barrierefreiheit: Erfüllt DIN 18040 bis 1400 mm Flügelbreite – ideal für Krankenhäuser, Pflegeeinrichtungen, öffentliche GebäudeKomfortrastfunktion: Arretiert die Tür leicht am Ende des Freilaufbereichs, verhindert ungewolltes ZulaufenIntegrierte Rauchschalterzentrale: Mit Alarmschwellennachführung, Verschmutzungsanzeige und PrüftasteSicherheitsprinzip: Bei Rauchmelder-Alarm oder Stromausfall schließt die Tür selbsttätig24V DC Betrieb: Niederspannung, kompatibel mit gängigen NetzteilenOptische Schließkraftanzeige: EN-Größe direkt am Schließer ablesbar Technische DatenSchließkraftEN 3-6 (stufenlos von vorn einstellbar)Betriebsspannung24 V DCFreilaufbereich85°–160°Max. Flügelbreite1400 mmAbmessungen Schließkörper287 × 47 × 60 mmBauhöhe Gleitschiene30 mmFreilauffunktionElektrohydraulisch, aktivierbar durch Öffnung auf ca. 90°KomfortrastfunktionArretiert Tür am Ende des FreilaufbereichsRauchschalterzentraleIntegriert, mit Alarmschwellennachführung und VerschmutzungsanzeigeMontageTürblattmontage BandseiteEignungRechts und links angeschlagene Türen ohne UmstellungOberflächeSilberfarbig (weitere Farben erhältlich)BarrierefreiheitDIN 18040 bis 1400 mm FlügelbreiteUnterbrechertasterPflicht in DE (z.B. GEZE AS 500, Art.-Nr. 116266)NormenDIN EN 1154, DIN EN 1155, DIN 18040 MontageartenMontageartVarianteBeschreibungTürblattmontage BandseiteTS 5000 RFS (155481)Standardmontage: Schließer auf Türblatt, Gleitschiene am RahmenHinweis: Optionale Montageplatte für Bohrbild nach DIN EN 1154 Beiblatt 1 erhältlich (Art.-Nr. 059107). EN-Klassen und TürblattbreitenEN-KlasseMax. TürblattbreiteBarrierefreiheitEN 3950 mmDIN 18040EN 41100 mmDIN 18040EN 51250 mmDIN 18040EN 61400 mmDIN 18040Hinweis: Durch die Freilauffunktion ist Barrierefreiheit nach DIN 18040 bis zur vollen Flügelbreite von 1400 mm gegeben. Montagehinweise24V DC Spannungsversorgung zur Gleitschiene herstellen (separates Netzteil erforderlich)Unterbrechertaster (z.B. GEZE AS 500) montieren – in Deutschland gesetzliche Pflicht bei FreilauftürschließernFreilauffunktion aktiviert sich nach erstmaligem Öffnen der Tür auf ca. 90°Komfortrastfunktion arretiert Tür am Ende des Freilaufbereichs – Einstellung prüfenAlle hydraulischen Funktionen (Schließkraft, Schließgeschwindigkeit, Endschlag) von vorn einstellbarOptionale Montageplatte (059107) für Bohrbild nach DIN EN 1154 Beiblatt 1Für rechts und links angeschlagene Türen ohne Umstellung geeignetNach Montage: Funktionsprüfung durchführen (Freilauf, Rauchauslösung, Schließvorgang) Normen & ZulassungenDIN EN 1154 – Türschließer mit kontrolliertem SchließablaufDIN EN 1155 – Elektrisch gesteuerte Feststellvorrichtungen (Freilauf)DIN EN 14637 – Elektrisch gesteuerte Feststellanlagen für Feuer-/RauchschutztürenDIN 14677 – Instandhaltung von Feststellanlagen (jährliche Prüfung, Prüfbuch)DIN 18040 – Barrierefreiheit (bis 1400 mm Flügelbreite durch Freilauf)CE-Kennzeichnung Häufig gestellte FragenWas ist der Unterschied zwischen dem GEZE TS 5000 RFS und dem TS 5000 R?Der TS 5000 RFS hat eine Freilauffunktion: Die Tür lässt sich im Normalbetrieb ohne Widerstand öffnen. Der TS 5000 R hält die Tür lediglich in einer festen Position offen (Feststellung). Beim TS 5000 RFS ist die Schließerfunktion im Normalbetrieb deaktiviert.Warum ist ein Unterbrechertaster Pflicht?In Deutschland schreibt die Bauordnung bei Freilauftürschließern einen manuellen Unterbrechertaster vor. Damit kann die Schließfunktion jederzeit von Hand ausgelöst werden, z.B. bei Evakuierungen.Was passiert bei Stromausfall?Bei Stromausfall schließt die Tür selbsttätig (Sicherheitsprinzip: stromlos geschlossen). Der Brandschutz ist jederzeit gewährleistet.Kann der GEZE TS 5000 RFS an Brandschutztüren montiert werden?Ja. Der TS 5000 RFS ist nach DIN EN 1155 für die Montage an einflügeligen Feuer- und Rauchschutztüren zugelassen.Welches Netzteil wird benötigt?Ein 24V DC Netzteil (nicht im Lieferumfang). GEZE bietet passende Stromversorgungsteile an.In welchen Farben ist der GEZE TS 5000 RFS erhältlich?Silberfarbig (155481), Weiß (162086), Edelstahl ähnlich (162087) und nach RAL (155482).Warum beginnt der GEZE TS 5000 RFS erst ab EN 3?Die Freilauffunktion erfordert eine Mindestschließkraft von EN 3, um das zuverlässige Schließen im Brandfall sicherzustellen. EN 2 ist nicht möglich. Problemlösung & Troubleshooting Türschließer schließt die Tür nicht vollständig — was tun?Endschlag (Latching Speed, Ventil 2) höher einstellen. Dichtungswiderstand der Türdichtung prüfen — bei zu hohem Widerstand Schließkraft erhöhen. Feststellanlage hält die Tür nicht mehr offen — Ursache?Rauchmelder prüfen (Tauschpflicht nach 8 Jahren). LED an der Zentrale kontrollieren — Dauerlicht grün = OK, Blinken = Störung. Stromversorgung und Verkabelung zum Haftmagneten checken. LED an der Zentrale blinkt rot — was bedeutet das?Störungsmeldung: Rauchmelder defekt, verschmutzt oder Tauschfrist überschritten. Alternativ Kabelbruch oder Kurzschluss in der Melderlinie. Melder einzeln abklemmen, um fehlerhafte Komponente zu identifizieren. Häufige Fragen zur Türschließer-AuswahlWas unterscheidet den TS 5000 RFS vom TS 5000 R?Der TS 5000 R hat eine elektrische Feststellung — die Tür wird in einer Position gehalten. Der TS 5000 RFS hat eine elektrische Freilauffunktion — die Tür lässt sich nahezu widerstandsfrei öffnen und schließt nur im Brandfall. Das ist komfortabler und besser für barrierefreie Zugänge geeignet.Welcher Türschließer für barrierefreie Brandschutztüren die offen stehen sollen?Der TS 5000 RFS ist die beste Wahl: Freilauffunktion für widerstandsfreies Öffnen, integrierter Rauchmelder und Rauchschalterzentrale, Komfort-Rastfunktion zum Offenhalten. Alles in einem Gerät, DIN 18040 konform bis 1400 mm.Was ist die Komfort-Rastfunktion?Die Komfort-Rastfunktion arretiert die Tür am Ende des Freilaufbereichs (ca. 90°) in der Offenstellung. Die Tür bleibt offen stehen bis sie manuell geschlossen wird oder der Brandmelder auslöst. Bei aktivem Freilauf reicht leichtes Anstoßen zum Öffnen.Welche EN-Klasse brauche ich?Der TS 5000 RFS deckt EN 3-6 ab (bis 1400 mm). Im Unterschied zum TS 5000 ECline (EN 3-5, bis 1250 mm) kann er auch größere Türen barrierefrei bedienen.Brauche ich zusätzliche Rauchmelder?Nicht zwingend — der integrierte Rauchmelder in der Gleitschiene reicht für die Türüberwachung. Zusätzliche externe Melder können für Früherkennung in angrenzenden Bereichen angeschlossen werden.Wie oft muss der TS 5000 RFS geprüft werden?Als Feststellanlage nach DIN 14677 alle 12 Monate. Geprüft werden: Rauchmelder, Freilauffunktion, Komfort-Rast, Schließvorgang und 24V-Stromversorgung. Alternativ kompatible Rauchmelder: Neben GEZE-eigenen Rauchmeldern auch Hekatron ORS 142 und ORS 155 F einsetzbar (über GEZE RSZ 6). Welcher TS 5000 für welchen Einsatz?Der TS 5000 RFS kombiniert Freilauffunktion mit integriertem Rauchmelder — die komfortabelste Lösung für barrierefreie Brandschutztüren. ModellArtikelnr.ENMax. BreiteBesonderheit TS 5000027333.068221MEN 2-61400 mmStandard-Türschließer TS 5000 S107935.068221MEN 2-61400 mmSchließverzögerung + Öffnungsdämpfung TS 5000 + Feststellung027333.068221.017924MEN 2-61400 mmMechanische Feststellung TS 5000 ECline143640.143572MEN 3-51250 mmÖffnungsunterstützung (barrierefrei) TS 5000 ECline + Fest.143640.143572.148820MEN 3-51250 mmÖffnungsunterstützung + mech. Festst. TS 5000 E027333.116295EN 2-61400 mmElektrische Feststellung (24V DC) TS 5000 E Hy155475EN 3-61400 mmFreilauf + Feststellung (Hybrid, 24V DC) TS 5000 EFS (TB)155477EN 3-61400 mmElektrischer Freilauf, Türblattmontage (24V DC) TS 5000 EFS (KB)155479EN 3-61400 mmElektrischer Freilauf, Kopfmontage (24V DC) TS 5000 R116300.027333MEN 2-61400 mmFeststellung + integrierter Rauchmelder (230V AC) TS 5000 RFS155481MEN 3-61400 mmFreilauf + integrierter Rauchmelder (24V DC)

Hekatron FDT 533 — Prüfgerät für Rauchschalter Kurz & Knapp Funktionsprüfung für ORS 142, ORS 132 und alle Hekatron-Rauchschalter Verwendet Prüfaerosol Hekatron 918/5 (ca. 200 Prüfungen pro Dose) Adaptierbar an Pflückerstangen UTP 6 / UTP 7 für Höhen bis 8,5 m Einfache Bedienung ohne Hebebühne Produktbeschreibung Das Hekatron FDT 533 ist ein Prüfgerät für die Funktionsprüfung optischer Rauchschalter in Feststellanlagen. Es wird auf den Melder aufgesetzt und gibt Prüfaerosol (Hekatron 918/5) gezielt in die Messkammer ab. So kann die monatliche Funktionsprüfung gemäß DIN 14677 schnell und zuverlässig durchgeführt werden. In Kombination mit den Pflückerstangen UTP 6 (1,7–3,0 m) oder UTP 7 (2,2–4,0 m) und der Verlängerung UTP 5 (+1,34 m) sind Arbeitshöhen bis 8,5 m ohne Hebebühne oder Leiter möglich. Technische Daten EigenschaftWert EinsatzFunktionsprüfung optischer Rauchschalter Kompatibel mitORS 142, ORS 132, ORS 155 F, TDS 247 (alle Hekatron-Melder) PrüfmittelHekatron Prüfaerosol 918/5 (separat) Adaptierbar anPflückerstangen UTP 6, UTP 7, Verlängerung UTP 5 ArbeitshöheBis 8,5 m (mit UTP 7 + UTP 5) Abmessungen356 × 123 × 73 mm Gewicht360 g Passende Hekatron ProdukteHekatron ORS 155 F - Funkset Häufige Fragen Wie oft muss die Funktionsprüfung durchgeführt werden?Gemäß DIN 14677 monatlich durch eine eingewiesene Person. Nach 12 fehlerfreien Monaten auf vierteljährlich umstellbar. Jährlich durch Fachkraft. Kann ich den TDS 247 auch mit dem FDT 533 prüfen?Nein. Der TDS 247 (Thermoschalter) wird mit einem Fön geprüft (Wärmezufuhr), nicht mit Prüfaerosol. Das FDT 533 ist für optische Rauchschalter. Welche Pflückerstange brauche ich?UTP 6 (1,7–3,0 m) für Standardhöhen. UTP 7 (2,2–4,0 m) für höhere Decken. UTP 5 als Verlängerung (+1,34 m). Maximale Kombination: UTP 7 + UTP 5 = bis 8,5 m.

DORMA TS 99 FLR — Freilauftürschließer mit Rauchmelder Eigenständige Feststellanlage mit Freilauffunktion — Schließer, Rauchmelder und Netzteil in einer kompakten Sturzeinheit Kurz & Knapp Eigenständige Feststellanlage — Schließerkörper, Rauchmelder und Netzteil in einer Einheit am Sturz Keine externe RMZ erforderlich — 230 V AC Netzanschluss direkt am Gerät Freilauffunktion ab 0° Öffnungswinkel — Tür ist frei beweglich EN 2–5, Türblattbreite bis 1.250 mm Feststellung im Schließerkörper, Freilauf mechanisch im Hebel — keine EMF-Einheit DIP-Schalter 1 = ON Pflicht (manueller Reset bei Freilauf) Produktbeschreibung Der DORMA TS 99 FLR ist eine eigenständige Feststellanlage mit Freilauffunktion für einflügelige Feuer- und Rauchschutztüren. Schließerkörper, optischer Rauchmelder (EN 54-7) und Netzteil (230 V AC → 24 V DC) sind in einer kompakten Einheit zusammengefasst, die am Türsturz montiert wird. Die Freilauffunktion ermöglicht ein nahezu widerstandsloses Öffnen und Schließen der Tür ab 0° Öffnungswinkel — die Tür ist im Normalbetrieb frei beweglich. Im Alarmfall (Raucherkennung), bei Störung oder Stromausfall wird die Freilauffunktion aufgehoben und der Türschließer schließt die Tür sicher. Die Feststellung und der Freilauf sind mechanisch im Schließerkörper und Hebel integriert — es gibt keine externe EMF-Einheit. Unterschied zum TS 99 FLR-K: Beim FLR-K sitzt der Schließerkörper auf dem Türblatt, Rauchmelder und Netzteil sind in der Gleitschiene am Sturz untergebracht. Beim FLR ist alles in einer Einheit am Sturz. Beide sind eigenständige Feststellanlagen ohne externe RMZ. Vorteile & Besonderheiten Eigenständige Feststellanlage — Schließer, Rauchmelder und Netzteil in einer Einheit, keine RMZ nötig Kompakte Sturzmontage — alles in einem Gehäuse am Türsturz Freilauffunktion ab 0° — Tür ist frei beweglich, kein Widerstand beim Öffnen/Schließen Barrierefreiheit — ideal für DIN 18040, Krankenhäuser, Pflegeeinrichtungen Contur Design — kompakte Bauform, verdeckte Befestigung Sicheres Schließen — bei Rauch, Störung oder Stromausfall Erweiterbar — zusätzliche RM-N Deckenmelder oder FM-AP Funkmodul anschließbar Lieferumfang Freilauftürschließer TS 99 FLR, EN 2–5 — Schließer, Rauchmelder und Netzteil in einer Einheit Gleitschienenhebel mit integrierter Freilaufmechanik Verkleidung im Contur Design Montagematerial und Befestigungsschrauben Technische Daten EigenschaftWert TypEigenständige Feststellanlage, Sturzmontage SchließkraftEN 2–5, stufenlos einstellbar Max. Türblattbreite1.250 mm FreilauffunktionAb 0° Öffnungswinkel FeststellungIm Schließerkörper integriert — keine EMF-Einheit FreilaufMechanisch im Hebel Anschlussspannung230 V AC +10 % / -15 %, 50 Hz Intern24 V DC (integriertes Netzteil) RauchmelderIntegriert, optisch (EN 54-7) Separate RMZNicht erforderlich DIP-Schalter 1ON (Pflicht: manueller Reset) SchutzartIP 20 GewichtCa. 5,9 kg MontageSturzmontage — Schließer, Rauchmelder und Netzteil in einer Einheit am Sturz AnschlagrichtungDIN-L und DIN-R (universell) DesignContur Design Nutzungsdauer Rauchmelder8 Jahre (Pflichtaustausch nach DIN 14677) Normen & Zulassungen Norm / ZulassungBedeutung DIBt bauaufsichtlich zugelassenBauartgenehmigung als eigenständige Feststellanlage DIN EN 1154Türschließer DIN EN 1155Feststellvorrichtungen für Drehflügeltüren DIN EN 54-7Optischer Rauchmelder DIN EN 14637Feststellanlagen für Drehflügeltüren DIN 14677Instandhaltung von Feststellanlagen DIN 18040Barrierefreies Bauen CE-KonformitätBauproduktenverordnung Wartung nach DIN 14677 IntervallMaßnahmeDurchführung MonatlichFunktionsprüfung per PrüfgasBetreiber (nach Einweisung) VierteljährlichNach 12 fehlerfreien MonatsprüfungenBetreiber JährlichFachprüfung nach DIN 14677-1Fachpersonal Nach 8 JahrenRauchschalterplatine austauschen (Pflicht)Fachpersonal Dokumentation im Prüfbuch für Feststellanlagen (separat bestellen). Ersatzteile ErsatzteilArt.-Nr.Wann benötigt? Rauchschalterplatine9900064001300Pflichtaustausch nach 8 Jahren (DIN 14677) Zulassungsschild5661345532Pflicht nach Abnahme Prüfbuch5372645532Pflichtdokumentation Hinweis: Der TS 99 FLR hat keine EMF-Einheit und keine separate Netzteilplatine. Feststellung und Freilauf sind mechanisch im Schließerkörper und Hebel integriert. Erweiterung mit zusätzlichen Meldern GerätArt.-Nr.Anschluss RM-N Deckenrauchmelder64830900Kabelgebunden (2er-Pack) FM-AP Funkmodul57290001MFür kabellose Melder RM-F Funkrauchmelder57280011Funk (über FM-AP) HT-F Funkhandtaster57300011Funk (über FM-AP) Häufig gestellte Fragen Brauche ich eine RMZ zum TS 99 FLR?Nein. Der TS 99 FLR ist eine eigenständige Feststellanlage mit integriertem Rauchmelder und Netzteil. Eine externe RMZ ist nicht erforderlich. Was ist der Unterschied zum TS 99 FLR-K?Beim FLR ist alles in einer Einheit am Sturz montiert (Schließer + Rauchmelder + Netzteil). Beim TS 99 FLR-K sitzt der Schließer auf dem Türblatt, Rauchmelder und Netzteil in der Gleitschiene am Sturz. Beide sind eigenständige Feststellanlagen. Was bedeutet Freilauf?Die Tür ist frei beweglich — kein Widerstand beim Öffnen oder Schließen. Erst bei Alarmauslösung oder Stromausfall wird die Schließfunktion aktiviert. Warum muss DIP 1 auf ON stehen?DIP-Schalter 1 = ON aktiviert den manuellen Reset, vorgeschrieben bei Freilauftürschließern. Nach Alarmauslösung muss die Anlage manuell zurückgesetzt werden. Hat der TS 99 FLR eine EMF-Einheit?Nein. Die Feststellung erfolgt mechanisch im Schließerkörper, der Freilauf im Hebel. Es gibt keine separate EMF-Einheit. Wann muss der Rauchmelder getauscht werden?Nach 8 Jahren (DIN 14677). Getauscht wird die Rauchschalterplatine. TS 99 FLR oder TS 99 FLR-K? Wann den FLR wählen?Wenn eine kompakte Sturzmontage gewünscht ist — Schließer, Rauchmelder und Netzteil in einer Einheit am Türsturz. Wann den FLR-K wählen?Wenn der Schließer auf dem Türblatt sitzen soll. Beim TS 99 FLR-K sitzt der Schließerkörper auf dem Türblatt, Rauchmelder und Netzteil in der Gleitschiene am Sturz. Freilauf vs. EMF-Feststellung?Freilauf: Tür ist immer frei beweglich, Schließer greift nur im Alarmfall. EMF-Feststellung (z. B. dormakaba TS 93 EMR): Tür wird in festem Winkel gehalten, Schließer greift bei Auslösung.

Dorma Zulassungs-Set Feststellanlagen Zulassungs-Set mit Prüfbuch und Kennzeichnungsschild für Feststellanlagen Kurz & Knapp Zulassungs-Set mit Prüfbuch und Kennzeichnungsschild für Feststellanlagen dormakaba Zubehör Produktbeschreibung Das Dorma Zulassungs-Set Feststellanlagen — zulassungs-set mit prüfbuch und kennzeichnungsschild für feststellanlagen. Kompatibilität Für alle dormakaba Feststellanlagen (TS 93 EMR, TS 99 FLR, EM 500 mit RMZ etc.). Passende Produkte Rauchschalterplatine für dormakaba Feststellanlagen ORS 142 Rauchmelder für Feststellanlagen → Alle Zubehör Feststellanlagen Häufig gestellte Fragen Pflicht?Ja, nach DIBt-Richtlinie bzw. DIN 14677. Ist dieses Dokument gesetzlich vorgeschrieben?Prüfbücher und Abnahmeschilder sind nach DIN 14677 für Feststellanlagen vorgeschrieben. Sie dokumentieren Inbetriebnahme, Prüfungen und Wartungen.Wer ist für die Dokumentation verantwortlich?Der Betreiber ist für die ordnungsgemäße Dokumentation verantwortlich. Die Eintragungen werden von der prüfenden Fachkraft vorgenommen.

Dorma Rauchschalterplatine G-EMR — Original-Ersatzteil für Feststellanlagen Kurz & Knapp Original Dorma Austausch-Rauchmeldeeinheit (Platine mit integrierter Messkammer) Passt in alle Dorma Gehäuse: RMZ, G-EMR (120°/140°) und G-SR-EMR (Contur Design) Aktuelle Platinen-Generation — Abschlusswiderstand 43 kΩ (ersetzt alte 121 kΩ) Pflichtaustausch nach 8 Jahren Betriebszeit gemäß DIN 14677 Passende Abschlusswiderstände im Lieferumfang enthalten Optisches Streulichtverfahren nach EN 54-7 Produktbeschreibung Die dormakaba Rauchschalterplatine G-EMR ist das zentrale elektronische Ersatzmodul zur Instandsetzung und Modernisierung von dormakaba Feststellanlagen. Als technologisches Herzstück der Anlage übernimmt diese Platine die Auswertung der Brandkenngrößen nach dem Streulichtprinzip (optischer Rauchmelder nach EN 54-7) und steuert im Alarmfall das sichere Schließen von Feuer- und Rauchschutztüren. Dieses Original-Ersatzteil dient als Retrofit-Kit und ist kompatibel mit der externen dormakaba Rauchmeldezentrale RMZ (Sturzmontage), der in Gleitschienen integrierten G-EMR (einflügelig, 120° und 140°) sowie dem Schließfolgeregler G-SR-EMR (zweiflügelig). Für Haustechniker und technische Einkäufer ist der Austausch dieses Bauteils die wirtschaftlichste Lösung, um die Betriebserlaubnis einer Feststellanlage gemäß DIN 14677 zu verlängern, ohne das gesamte Gehäuse oder die mechanische Peripherie demontieren zu müssen. Wichtiger Hinweis für Elektriker (Retrofit): Bei diesem Ersatzteil handelt es sich um die aktuelle Platinen-Generation (Ersatz für Art. 5000596.0201). Der erforderliche Abschlusswiderstand für externe Komponenten ändert sich von ehemals 121 kΩ auf 43 kΩ. Passende Widerstände sind im Lieferumfang enthalten und müssen zwingend in allen angeschlossenen externen Komponenten (Handtaster, Deckenmelder) getauscht werden, um Störmeldungen zu vermeiden. In diesen Systemen steckt diese Platine Die Dorma Rauchschalterplatine G-EMR ist die identische Rauchmeldeeinheit in allen Dorma Feststellanlagen im Contur Design. Bei folgenden Systemen ist sie die Detektionseinheit, die nach 8 Jahren gemäß DIN 14677 getauscht werden muss: SystemArt.-Nr.TypBeschreibung Dorma RMZ64800001MRauchmeldezentraleExterne Zentrale für Sturzmontage — steuert EM 500, TS 99 FL und andere Feststellvorrichtungen G-EMR 120°64030001MGleitschiene einflügeligGleitschiene mit integrierter Feststellung (80°–120°) und Rauchmelder für TS 93 G-EMR 140°64070001MGleitschiene einflügeligGleitschiene mit integrierter Feststellung (80°–140°) und Rauchmelder für TS 93 GSR-EMR 264235001MSchließfolgeregler zweiflügeligFeststellung im Stand- und Gangflügel mit integriertem Rauchmelder G-EMR XEA57070001Gleitschiene XEA DesignGleitschiene mit Rauchmelder im XEA Design für TS 98 XEA Vorteile & Besonderheiten Universal-Ersatzteil — eine Platine für alle Dorma Feststellanlagen-Gehäuse (RMZ, G-EMR 120°/140°, G-SR-EMR) Wirtschaftliche Instandsetzung — nur die Detektionseinheit wird getauscht, Gehäuse und Peripherie bleiben erhalten Retrofit-Kit komplett — neue 43-kΩ-Abschlusswiderstände im Lieferumfang enthalten Optischer Streulichtmelder — bewährtes Detektionsprinzip nach EN 54-7 Integrierte Diagnose — zwei LEDs zeigen Betriebsstatus, Wartungsbedarf und Fehlerzustände 4 DIP-Schalter — konfigurierbar für Reset-Verhalten, Topologie, Deckenmelder und Handtaster Fail-Safe — Ruhestromprinzip: bei Stromausfall oder Alarm schließen die Türen selbsttätig Funksystem-kompatibel — über Funkmodul FM-AP mit kabellosen Meldern erweiterbar Kompatibilität Die Platine ist als Universal-Ersatzteil für das gesamte Dorma Feststellanlagen-System konzipiert: KomponenteKompatibilität SystemgehäuseRMZ, G-EMR 120°, G-EMR 140°, G-SR-EMR — alle im Contur Design TürschließerTS 93 EMR, TS 93 GSR-EMR, TS 92, ITS 96 (mit EMR-Gleitschiene) FreilauftürschließerTS 99 FL, TS 99 FLR, TS 99 FLR-K, TS 97 FLR-K XEA ElektromagneteEM 500 G, EM 500 U, EM 500 A (über RMZ angesteuert) DeckenrauchmelderRM-N (kabelgebunden), RM-F (Funk, über FM-AP) FunkmodulFM-AP zur Einbindung drahtloser Melder (RM-F, HT-F) HandtasterHT-AP, HT-UP (kabelgebunden), HT-F (Funk) AltanlagenErsetzt Vorgänger-Platine (Art. 5000596.0201) — Widerstandswechsel beachten Austauschanleitung Die Installation ist ein Eingriff in eine bauaufsichtlich zugelassene Feststellanlage und darf nur von geschulten Fachkräften (Elektrofachkraft / Sachkundiger nach DIN 14677) durchgeführt werden. Schritt-für-Schritt Platinentausch Sicherheitsabschaltung: 230-V-Zuleitung der Anlage spannungsfrei schalten (Sicherungsautomat / Netzstecker ziehen). Zugang: Verkleidung bzw. Abdeckhaube der RMZ oder der Gleitschiene entfernen. DIP-Schalter dokumentieren: Einstellungen der alten Platine notieren (DIP 1–4). Demontage: Alte Platine aus den Halteklammern lösen und alle Steckverbindungen vorsichtig abziehen. Einbau: Neue Platine in das Gehäuse einklicken und Steckverbindungen wiederherstellen. DIP-Schalter übertragen: Dokumentierte Einstellungen auf der neuen Platine setzen. Spannung einschalten: Reset-Taster betätigen, um DIP-Einstellungen zu bestätigen. Funktionsprüfung: Prüfgas (z. B. Hekatron 918/5) aus 10–15 cm Entfernung stoßweise in die Messkammer sprühen — Alarm muss ausgelöst werden. Retrofit-Maßnahmen (Widerstandswechsel) Beim Austausch einer alten Platine (Art. 5000596.0201) gegen die aktuelle Generation müssen zwingend Anpassungen an der Peripherie vorgenommen werden: Externe Geräte identifizieren: Alle angeschlossenen Handauslösetaster (HT) und Deckenrauchmelder (RM-N) erfassen. Alte Widerstände entfernen: 121-kΩ-Abschlusswiderstände aus diesen Geräten ausbauen. Neue Widerstände einsetzen: 43-kΩ-Abschlusswiderstand (im Lieferumfang) in das letzte Gerät der jeweiligen Linie einsetzen. Reset durchführen: Nach Einschalten der Spannung den Reset-Taster auf der Platine betätigen. Linienüberwachung prüfen: LED 2 (gelb) darf nicht blinken — blinkt sie, ist ein Widerstand falsch oder fehlt. Fehlercodes und LED-Diagnose Die Platine kommuniziert den Betriebsstatus über zwei LEDs. Die korrekte Interpretation ist entscheidend für die Fehlersuche: LEDZustandBedeutung LED 1 (Betrieb)Grün dauerhaftNormalbetrieb — System OK LED 1 (Betrieb)Rot dauerhaftAlarm ausgelöst (Rauch erkannt oder Handauslösung) LED 1 (Betrieb)Grün blinkendWartezustand — manueller Reset erforderlich (DIP 1 = ON) LED 2 (Service)Gelb blinkendWartung fällig, Verschmutzung oder Störung (Drahtbruch). Häufigste Ursache nach Platinentausch: falscher Widerstand 121 kΩ statt 43 kΩ in der Peripherie LED 2 (Service)Gelb dauerhaftAustauschfrist nach DIN 14677 erreicht — Platine muss erneuert werden LED 1 + LED 2Beide blinkendDIP-Schalter wurden verändert — Bestätigung durch Reset-Taster auf der Platine erforderlich DIP-Schalter Konfiguration Auf der Platine befinden sich 4 DIP-Schalter zur Anpassung an die baulichen Gegebenheiten. Änderungen werden erst nach Betätigung des Reset-Tasters übernommen. DIPFunktionOFF (Standard)ON 1Reset-VerhaltenAutomatisch: Anlage schaltet bei Rauchfreiheit selbstständig zurückManuell: Zwingend bei Freilauftürschließern (TS 99 FL) oder Fluchtwegsystemen. Reset per Taster nötig 2Topologie1 Stichbetrieb (Linie)2 Stichbetrieb (Stern) 3DeckenmelderOhne DeckenmelderMit Deckenmelder — nötig bei Sturzabstand > 1 m zwischen Sturzunterkante und Decke 4HandtasterOhne HandtasterMit Handtaster — vorgeschrieben bei Haftmagneten (EM 500) und Freilauftürschließern Technische Daten EigenschaftWert ProduktartAustausch-Rauchmeldeeinheit (Platine mit Messkammer) DetektionsprinzipOptisches Streulichtverfahren (Streulichtmelder) nach EN 54-7 Betriebsspannung24 V DC (intern versorgt über Netzteil der Feststellanlage) GesamtausgangsleistungMax. 9,8 W für angeschlossene Feststellvorrichtungen Abschlusswiderstand (aktuelle Generation)43 kΩ Abschlusswiderstand (Vorgänger)121 kΩ — muss bei Retrofit in Peripherie ersetzt werden SchutzartIP30 Betriebstemperatur-20 °C bis +40 °C Relative FeuchteMax. 93 % (nicht kondensierend) Relais-SchaltspannungMax. 30 V DC Relais-SchaltstromMax. 2 A DC Relais-SchaltleistungMax. 60 W Nutzungsdauer Rauchmeldeeinheit8 Jahre (Pflichtaustausch nach DIN 14677) DIP-Schalter4 Stück (Reset-Verhalten, Topologie, Deckenmelder, Handtaster) NormenkonformitätEN 54-7, DIN 14677, DIN EN 1155, Bauartgenehmigung Z-6.500-2372 Normen & Zulassungen Norm / ZulassungBedeutung DIBt Z-6.500-2372Bauartgenehmigung als Feststellanlage (gültig bis 25.01.2029) DIBt Z-6.510-2366Weitere Zulassung DIN EN 1155Feststellvorrichtungen für Drehflügeltüren DIN EN 54-7Optischer Rauchmelder — Streulichtverfahren DIN EN 54-25Bestandteile mit Funkverbindung DIN 14677 / DIN 14677-1Instandhaltung von Feststellanlagen (Wartungsintervalle, Pflichtaustausch) EN 14637Schlösser und Baubeschläge — Feststellanlagen für Drehflügeltüren CE-KonformitätBauproduktenverordnung RED (2014/53/EU)Funkgeräterichtlinie (bei Einsatz mit FM-AP) RoHS (2011/65/EU)Beschränkung gefährlicher Stoffe Wartung nach DIN 14677 Die Instandhaltung von Feststellanlagen ist sicherheitskritisch. Die DIN 14677 definiert drei Prüfstufen: IntervallDurchführungMaßnahmen MonatlichBetreiber (nach Einweisung)Funktionsprüfung: Rauchauslösung per Prüfgas, Türschließung kontrollieren, LED-Status prüfen VierteljährlichBetreiber (nach 12 fehlerfreien Monatsprüfungen)Wie monatlich — Intervall darf erst nach nachgewiesener Zuverlässigkeit verlängert werden JährlichFachkraft (Sachkundiger)Vollständige Inspektion, Prüfbuch-Eintrag, Sichtprüfung Messkammer, Funktionsprüfung aller Linien Alle 8 JahreFachkraftPflichtaustausch der Rauchmeldeeinheit (diese Platine) — gelbe Dauer-LED signalisiert Fälligkeit Prüfgas-Anwendung: Geeignetes Prüfaerosol (z. B. Hekatron 918/5) aus 10–15 cm Entfernung stoßweise in die Messkammer sprühen. Die Messkammer darf nicht geöffnet oder mit Druckluft ausgeblasen werden — bei starker Verschmutzung ist ein Austausch erforderlich. Abnahmeschild: Nach erfolgreicher Abnahmeprüfung ist ein Prüfschild (105 × 52 mm) an der Anlage anzubringen. Das Prüfbuch muss dauerhaft am Betriebsort vorgehalten werden. Kompatible Peripheriegeräte Die folgenden Geräte werden an die Platine angeschlossen und erweitern das Rauchmeldesystem: GerätArt.-Nr.AnschlussEinsatz RM-N Deckenrauchmelder64830900Kabelgebunden (DIP 3 = ON)Pflicht bei Sturzabstand > 1 m — 2 Stück pro Verpackung FM-AP Funkmodul57290001MKabelgebunden an PlatineFunkempfänger für kabellose RM-F und HT-F RM-F Funkrauchmelder57280011Funk (über FM-AP)Kabelloser Deckenmelder — ideal für Nachrüstung und Denkmalschutz HT-F Funkhandtaster57300011Funk (über FM-AP)Kabellose manuelle Auslösung (DIP 4 = ON) Hekatron ORS 142—KabelgebundenKompatibler Deckenrauchmelder (Fremdmelder) Hekatron TDS 247—KabelgebundenKompatibler Wärmemelder für spezielle Umgebungen Verwandte Ersatzteile & Pflichtdokumentation ErsatzteilArt.-Nr.Wann benötigt? Netzteilplatine G-EMR9900064001400Bei defektem Netzteil (24 V DC Versorgung) — nur für aktuelle Baureihe Gleitstück G-EMF/G-EMR9900064001200Mechanischer Verschleiß am Gleitschienen-Schlitten Kabel GSR-EMF/GSR-EMR9900064004500Verbindungskabel für zweiflügelige Schließfolgeregler Schraube zum Gleitstück9900064007200Befestigungsschraube für Gleitstück (Verschleißteil) Zulassungsschild5661345532Pflicht-Typenschild nach DIBt-Zulassung Prüfbuch Feststellanlagen5372645532Pflichtdokumentation nach DIN 14677 — muss dauerhaft am Betriebsort vorgehalten werden Rauchschalterplatine vs. Netzteilplatine — welches Ersatzteil brauchen Sie? Jede Dorma Feststellanlage im Contur Design enthält zwei Platinen. Anhand der Symptome erkennen Sie, welche getauscht werden muss: Rauchschalterplatine G-EMR (dieses Produkt)Netzteilplatine FunktionRaucherkennung (Streulichtmelder) + Steuerung der FeststellvorrichtungSpannungsversorgung 230 V AC → 24 V DC Typisches Symptom bei DefektGelbe LED blinkt oder leuchtet dauerhaft, Fehlalarm, keine RaucherkennungKeine LED-Anzeige, Feststellvorrichtung hält nicht, komplett tot PflichtaustauschAlle 8 Jahre (DIN 14677)Nur bei Defekt DIP-Schalter / KonfigurationJa — 4 DIP-Schalter auf dieser PlatineNein — keine Konfiguration nötig Widerstandswechsel nötig?Ja — 43 kΩ statt 121 kΩ bei RetrofitNein Art.-Nr.99000640013009900064001400 Tipp: Messen Sie die Ausgangsspannung am Netzteil: liefert es stabile 24 V DC, ist das Netzteil in Ordnung und die Rauchschalterplatine ist die Ursache. Keine Spannung → Netzteil tauschen. Häufig gestellte Fragen Warum blinkt die gelbe LED nach dem Einbau der neuen Platine?Dies deutet auf einen falschen Abschlusswiderstand hin. Die aktuelle Platinen-Generation arbeitet mit 43 kΩ. Wenn in den externen Handauslösetastern oder Deckenrauchmeldern noch die alten 121-kΩ-Widerstände verbaut sind, erkennt die Anlage dies als Leitungsfehler. Tauschen Sie die Widerstände und führen Sie einen Reset durch. Wann muss die Rauchschalterplatine ausgetauscht werden?Gemäß DIN 14677 nach 8 Jahren Betriebszeit. Die Anlage signalisiert den Zeitpunkt durch dauerhaftes Leuchten der gelben LED (LED 2). Unabhängig davon muss bei starker Verschmutzung der Messkammer vorzeitig getauscht werden. Was ist der Unterschied zwischen der alten und neuen Platine?Die neue Platine (erkennbar am weißen Gehäuseblock) nutzt eine 43-kΩ-Linienüberwachung. Die alte Platine (offene Bauweise, Art. 5000596.0201) nutzte 121 kΩ. Sie sind mechanisch kompatibel, erfordern aber den Tausch der Widerstände in der Peripherie. In welchen Gehäusen kann die Platine eingesetzt werden?In allen Dorma Feststellanlagen-Gehäusen im Contur Design: RMZ (Sturzmontage), G-EMR 120° und G-EMR 140° (Gleitschiene einflügelig) sowie G-SR-EMR (Schließfolgeregler zweiflügelig). Wann sind zusätzliche Deckenrauchmelder notwendig?Wenn der Abstand zwischen Sturzunterkante und Decke mehr als 1 Meter beträgt — auch wenn nur auf einer Türseite. Dann müssen zwei RM-N an der Decke installiert und an die Platine angeschlossen werden (DIP 3 auf ON). Wie muss die Platine bei Freilauftürschließern konfiguriert werden?Bei TS 99 FL oder anderen Freilauftürschließern ist manueller Reset vorgeschrieben: DIP-Schalter 1 auf ON. Die Tür darf nach Alarmauslösung nicht automatisch wieder feststellen, sondern muss per Taster freigegeben werden. Was bedeuten gleichzeitig blinkende LEDs?LED 1 und LED 2 blinken gleichzeitig, wenn DIP-Schalter nach der Inbetriebnahme verändert wurden. Einmal kurz den Reset-Taster auf der Platine drücken — damit werden die neuen Einstellungen gespeichert. Was passiert bei Stromausfall?Die Feststellanlage arbeitet nach dem Ruhestromprinzip: Bei Stromausfall werden die Feststellvorrichtungen stromlos geschaltet und die Türen schließen sicher durch die Kraft der Türschließer (Fail-Safe-Prinzip). Die Brandschutzfunktion ist damit auch ohne Strom gewährleistet. Welches Prüfgas eignet sich für die Funktionsprüfung?Geeignetes Prüfaerosol wie Hekatron 918/5. Stoßweise aus 10–15 cm Entfernung in die Messkammer sprühen. Kein Druckluft-Ausblasen — das beschädigt die optische Kammer und verfälscht die Kalibrierung. Ist die Platine mit dem Dorma Funeo Funksystem kompatibel?Ja. Über das Funkmodul FM-AP können drahtlose Funk-Rauchmelder (RM-F) und Funk-Handtaster (HT-F) an die Platine angebunden werden. Besonders geeignet für Nachrüstungen und denkmalgeschützte Gebäude. Häufige Fragen zur Ersatzteil-Auswahl Brauche ich die Rauchschalterplatine oder eine komplette RMZ?Die Platine reicht aus, wenn Ihr Gehäuse (RMZ, G-EMR oder G-SR-EMR) mechanisch intakt ist und nur die Rauchmeldeeinheit getauscht werden muss — z. B. nach 8 Jahren oder bei defekter Detektion. Eine komplette RMZ benötigen Sie nur, wenn auch das Gehäuse, Netzteil oder die Anschlussklemmen beschädigt sind. Kann ein Elektriker den Tausch selbst durchführen?Ja, sofern er als Sachkundiger nach DIN 14677 eingewiesen ist. Der Tausch ist ein Eingriff in eine bauaufsichtlich zugelassene Feststellanlage — die Durchführung muss im Prüfbuch dokumentiert werden. Sind Hekatron-Melder kompatibel?Ja. ORS 142 (kabelgebundener Deckenrauchmelder), ORS 155 F (Funkrauchmelder über FM 155 F), TDS 247 (Wärmemelder) und HAT 155 F (Funkhandtaster) sind mit der Platine kompatibel.

Hekatron RSZ kompakt – Rauchschaltzentrale mit integriertem Rauchschalter All-in-One Rauchschaltzentrale für Feststellanlagen an Brandschutztüren | Art.-Nr. 31-5300001-02-01M Kurz & Knapp All-in-One: Rauchschalter (ORS 142 W-RSZ) + Netzgerät + Auslösevorrichtung in einem kompakten Gehäuse Integrierter Sturzrauchschalter nach EN 54-7 erkennt Rauch direkt am Türsturz 230 V AC Netzanschluss, 24 V DC Ausgang für 1 Haftmagnet (max. 435 mA) Zuschaltbare Alarmspeicherung und Leitungsüberwachung nach DIN EN 14637 DIBt-Bauartgenehmigung Z-6.500-2393 – Fail-Safe ohne Notstromversorgung Montage an Wand, Sturz oder Türzarge – 180° drehbar Hekatron RSZ kompakt – Die kompakte Rauchschaltzentrale für Brandschutztüren Die Hekatron RSZ kompakt ist eine All-in-One Rauchschaltzentrale mit integriertem optischem Sturzrauchschalter ORS 142 W-RSZ. Sie vereint Raucherkennung, Energieversorgung und Auslösevorrichtung in einem kompakten Gehäuse (36 × 250 × 50 mm, 212 g). Damit entfällt ein separater Rauchmelder an der Decke. Die RSZ kompakt wird mit 230 V AC versorgt und liefert 24 V DC für einen Türhaftmagneten. Über maximal 2 Stiche lassen sich bei Bedarf zusätzliche externe Rauchschalter (ORS 142) oder Thermoschalter (TDS 247) anschließen. Die maximale Leitungslänge beträgt 30 m. Das Gerät arbeitet nach dem Fail-Safe-Prinzip: Bei Stromausfall fällt der Haftmagnet ab und die Tür schließt selbsttätig. Eine Notstromversorgung ist nicht vorgesehen und bauartbedingt nicht erforderlich. Über Steckbrücken (J1–J4) lassen sich Alarmspeicherung, Leitungsüberwachung und Betriebsart konfigurieren. Ein integrierter Prüf- und Resettaster ermöglicht die Funktionsprüfung ohne Zusatzgeräte. Feststellanlage komplett – Was wird benötigt? Für eine vollständige Feststellanlage nach DIBt-Bauartgenehmigung Z-6.500-2393 werden folgende Komponenten benötigt: Rauchschaltzentrale: Hekatron RSZ kompakt (Rauchschalter bereits integriert) Feststellvorrichtung: Türhaftmagnet, z. B. THM 425 + passende Ankerplatte, z. B. ASS 65 Handauslösetaster: HAT 02 (extern, zur manuellen Auslösung – Pflicht nach DIN EN 14637) Dokumentation: Prüfbuch für Abnahme und Wartung Die RSZ kompakt ist eine Einzeltür-Lösung. Pro Tür wird eine RSZ kompakt eingesetzt. Systemkomponenten im Überblick ORS 142 W-RSZ – Integrierter Sturzrauchschalter, Streulicht/Tyndall-Prinzip, EN 54-7, Temperaturschwelle 74 ± 8 °C, Austauschanzeige nach 8,2 Jahren NAG RSZ – Netzanschlussgerät mit Kabelleiste VAP 01 – Verbindungsplatine mit Steckbrücken J2/J3/J4 zur Betriebsart-Konfiguration Oberteil RSZ 02 – Gehäusedeckel (weiß RAL 9016 oder silber RAL 9006) AM 142 – Abschlussmodul für die Leitungsüberwachung (im Lieferumfang) 2 Lichtleiter – Zur Anzeige der LED-Signale am Gehäuse Funktionsbeschreibung Im Normalbetrieb versorgt die RSZ kompakt den angeschlossenen Türhaftmagneten mit 24 V DC. Die Brandschutztür wird offen gehalten. Erkennt der integrierte ORS 142 W-RSZ Rauchpartikel nach dem Streulichtprinzip, löst die Zentrale aus: Der Haftmagnet wird spannungsfrei geschaltet, die Tür schließt selbsttätig durch den Türschließer. Gleichzeitig schaltet das potentialfreie Wechsler-Relais (30 V DC, 1 A, 30 W) für die Weiterleitung an Gebäudeleittechnik oder Alarmierung. Die Messkammerüberwachung erkennt Verschmutzung des Rauchschalters automatisch. Die LED-Anzeige signalisiert den aktuellen Zustand. Nach 8,2 Jahren wird der Austausch des Rauchschalters angezeigt (DIN 14677). Alarmspeicherung (J1): Bei aktivierter Alarmspeicherung bleibt die Zentrale nach Auslösung im Alarmzustand, bis manuell zurückgesetzt wird. Ohne Alarmspeicherung kehrt die Zentrale automatisch in den Normalbetrieb zurück, sobald kein Rauch mehr erkannt wird. Technische Daten EigenschaftWert Eingangsspannung230 V AC Nennstromaufnahme120 mA Leistungsaufnahme27,6 W Ausgangsspannung24 V DC Ausgangsstrommax. 435 mA Leistungsabgabe10,4 W Relaisausgang1 Wechsler potentialfrei, 30 V DC / 1 A / 30 W SchutzartIP40 SchutzklasseII Temperaturbereich-20 bis +45 °C Abmessungen (B × L × T)36 × 250 × 50 mm Gewicht212 g GehäuseKunststoff NotstromversorgungNein (Fail-Safe) Max. Leitungslänge30 m Stichemax. 2 Integrierter RauchschalterORS 142 W-RSZ (EN 54-7) LED-Diagnose LED am Rauchschalter (ORS 142 W-RSZ): LED-SignalBedeutung GrünNormalbetrieb Grün + Gelb (kurz)Leichte Verschmutzung der Messkammer Wechsel Grün/GelbStarke Verschmutzung oder Austauschanzeige (8,2 Jahre) GelbStörung RotAlarm – Rauch erkannt LED an der Zentrale: LED-SignalBedeutung GrünNormalbetrieb (Relaiskontakt geschlossen) Gelb (2× blinken)AM 142 falsch angeschlossen Gelb (10× blinken)Kurzschluss oder Überlast am Ausgang Gelb (dauerhaft)Interne Störung RotAlarm oder Störung Rauchschalter Elektrik & Klemmenplan KlemmeBelegungKabeltyp 1 – StromnetzL, PE, NNYM 3 × 1,5 mm² 2 – RelaisNC, Wechsler, NO, GND, VAP01– 3 – Ausgang 24V0V, 0V, +24V, +24V– 4 – Magnet/SticheBU, 2B, 2A, 1, M-, M+JY(ST)Y 2 × 2 × 0,6/0,8 mm Steckbrücken-Konfiguration: SteckbrückeFunktion J1 (auf NAG RSZ)Alarmspeicherung (offen = aktiviert, geschlossen = ohne) J2 (auf NAG RSZ)Betriebsart J3 (auf VAP 01)Betriebsart J4 (auf VAP 01)Betriebsart Netzanschluss ausschließlich durch Elektrofachkraft. RSZ kompakt vs. FSZ kompakt – Welche Zentrale passt? EigenschaftRSZ kompaktFSZ kompakt Integrierter RauchschalterJa (ORS 142 W-RSZ)Nein – externer Melder erforderlich Eingangsspannung230 V AC230 V AC Ausgangsspannung24 V DC24 V DC Max. Haftmagnete11 Max. Stiche21 (nur 1-Stich) LeitungsüberwachungJa (zuschaltbar)Ja (zuschaltbar) AlarmspeicherungJa (zuschaltbar)Ja (zuschaltbar) NotstromversorgungNein (Fail-Safe)Nein (Fail-Safe) EinsatzBrandschutztür, Rauchschalter direkt am SturzBrandschutztür, Melder frei positionierbar Empfehlung: Die RSZ kompakt ist die einfachste Lösung für Einzeltüren – kein separater Rauchschalter nötig. Die FSZ kompakt eignet sich, wenn der Melder an der Decke oder in größerem Abstand zur Tür montiert werden soll. Montage Montageorte: Wand, Türsturz oder Türzarge Drehbar: Gehäuse um 180° drehbar für flexible Ausrichtung Max. 7 cm von Unterkante Gerät bis Sturzende Min. 1 cm Abstand über dem Rauchschalter zu darüber liegenden Bauteilen Min. 50 cm zu anderen Installationen (Leuchten, Lüftung) Befestigung: 4 Schrauben, Lochabstand 111 mm Max. 30 m Leitungslänge zu Haftmagnet und externen Meldern Kabel: NYM 3 × 1,5 mm² (Netz), JY(ST)Y 2 × 2 × 0,6/0,8 mm (Melder/Magnet) Nur Schraubmontage. Klebemontage ist normativ nicht zulässig. Netzanschluss durch Elektrofachkraft. Kompatibilität Die RSZ kompakt ist kompatibel mit folgenden Hekatron Komponenten (gemäß DIBt-Bauartgenehmigung Z-6.500-2393): Türhaftmagnete: THM 413, THM 425, THM 439/185, THM 439/335, THM 439/485 Anschlagflächenschalter: AFS 55, AFS 65, AFS 75 Ankerplatten: ASS 55, ASS 65, ASS 75 (passend zum jeweiligen Magneten) Externe Melder (über Stiche): ORS 142, ORS 142 W, TDS 247 Handauslösetaster: HAT 02 Abschlussmodul: AM 142 (im Lieferumfang) Hinweis: Die DIBt-Zulassung gilt nur für die in der Bauartgenehmigung aufgeführten Komponentenkombinationen. Wird eine Komponente durch ein nicht aufgeführtes Produkt ersetzt, ist eine Neuabnahme erforderlich. Passende Hekatron ProdukteHekatron ORS 155 F - FunksetHekatron Ankerplatte ASS 55 Normen & Zulassungen DIBt Z-6.500-2393 – Bauartgenehmigung Feststellanlage DIBt Z-6.510-2376 – Zusatzzulassung DIN EN 14637 – Elektrisch gesteuerte Feststellvorrichtungen EN 54-7 – Optischer Rauchschalter (integrierter ORS 142 W-RSZ) DIN 14677-1 – Instandhaltung Feststellanlagen DIN 14677-2 – Anforderungen an die Fachkraft 2014/30/EU – EMV-Richtlinie 2011/65/EU – RoHS-Richtlinie Abnahme & Dokumentation Nach betriebsfertigem Einbau ist eine Abnahmeprüfung gesetzlich vorgeschrieben. Diese darf nur durchgeführt werden durch: Fachkräfte von Hekatron Von Hekatron autorisierte Fachkräfte (Seminar FstA 1 / R 6.1) Fachkräfte einer vom DIBt benannten Prüfstelle Ablauf der Abnahme: Funktionsprüfung: Alarm per Prüfgas (z. B. Hekatron 918/5) oder Handtaster auslösen Tür muss selbsttätig vollständig schließen LED-Anzeigen kontrollieren Prüfbuch anlegen und dauerhaft am Betriebsort aufbewahren Abnahmeschild anbringen Die Abnahmeberechtigung ist personenbezogen und bleibt auch bei Firmenwechsel bestehen. Wartung & Prüfintervalle IntervallMaßnahmeDurchführung MonatlichFunktionsprüfung (Prüfgas oder Handtaster → Tür muss schließen)Eingewiesene Person VierteljährlichUmstellbar nach 12 fehlerfreien MonatsprüfungenEingewiesene Person JährlichVollständige Fachprüfung nach DIN 14677-1Fachkraft nach DIN 14677-2 Nach 8 JahrenRauchschalter ORS 142 W-RSZ austauschen (Ersatzteil: 31-5000024-01-xx)Fachkraft Wichtig: Der Rauchschalter kann nicht gereinigt werden und darf nicht geöffnet werden. Bei Verschmutzung ist ein Austausch erforderlich. Die LED-Austauschanzeige aktiviert sich nach 8,2 Jahren automatisch. Häufig gestellte Fragen Ist in der RSZ kompakt ein Rauchschalter integriert?Ja. Der ORS 142 W-RSZ ist im Lieferumfang enthalten und wird direkt im Gehäuse montiert. Ein separater Deckenrauchschalter entfällt. Brauche ich eine zusätzliche Notstromversorgung?Nein. Die RSZ kompakt arbeitet nach dem Fail-Safe-Prinzip: Bei Stromausfall fällt der Haftmagnet ab und die Tür schließt selbsttätig. Wie viele Türen kann die RSZ kompakt versorgen?Eine Tür mit einem Haftmagneten (max. 435 mA Ausgangsstrom). Kann ich zusätzliche Rauchschalter anschließen?Ja. Über maximal 2 Stiche lassen sich externe ORS 142 oder TDS 247 anschließen. Maximale Leitungslänge: 30 m. Wann muss der Rauchschalter ausgetauscht werden?Nach spätestens 8 Jahren gemäß DIN 14677. Die integrierte LED-Austauschanzeige meldet den Tausch nach 8,2 Jahren automatisch. Ersatzteil: ORS 142 W-RSZ (31-5000024-01-xx). Was ist im Lieferumfang enthalten?ORS 142 W-RSZ mit Staubschutzkappe, NAG RSZ mit Kabelleiste, VAP 01 Verbindungsplatine, Oberteil RSZ 02, 2 Lichtleiter, Piktogramm-Aufkleber, AM 142 Abschlussmodul und Montageanleitung. Welche Farben sind verfügbar?Weiß (RAL 9016, Bestellnr. 31-5300001-01-xx) und Silber (RAL 9006, Bestellnr. 31-5300001-02-xx). Ist die RSZ kompakt für Außentüren geeignet?Nein. Feststellanlagen sind ausschließlich für Innenwände zugelassen. Kaufberatung Rauchschaltzentrale RSZ kompakt oder FSZ kompakt – Was ist der Unterschied?Die RSZ kompakt hat den Rauchschalter bereits integriert – ideal für Einzeltüren, bei denen der Melder am Sturz sitzen soll. Die FSZ kompakt benötigt einen separaten externen Melder, bietet aber mehr Flexibilität bei der Melderposition. Reicht die RSZ kompakt für den Brandschutz an meiner Tür?Die RSZ kompakt ist die Auslösevorrichtung und Energieversorgung der Feststellanlage. Zusätzlich benötigen Sie einen Türhaftmagneten (z. B. THM 425), eine Ankerplatte (z. B. ASS 65) und einen Handauslösetaster (HAT 02). Kann ich die RSZ kompakt nachrüsten?Ja. Die RSZ kompakt eignet sich zur Nachrüstung an bestehenden Brandschutztüren mit Türschließer mit integrierter Feststellung. Die kompakte Bauform (36 × 250 × 50 mm) ermöglicht eine unauffällige Montage am Türsturz. Wer darf die Feststellanlage abnehmen und warten?Die Abnahme erfordert eine Hekatron-Autorisierung (Seminar FstA 1). Die monatliche Funktionsprüfung kann nach Einweisung durch den Betreiber selbst durchgeführt werden. Die jährliche Fachprüfung nach DIN 14677-1 ist Pflicht.
