GEZE Steuerelektronik DCU 5

GEZE Steuerelektronik DCU 5

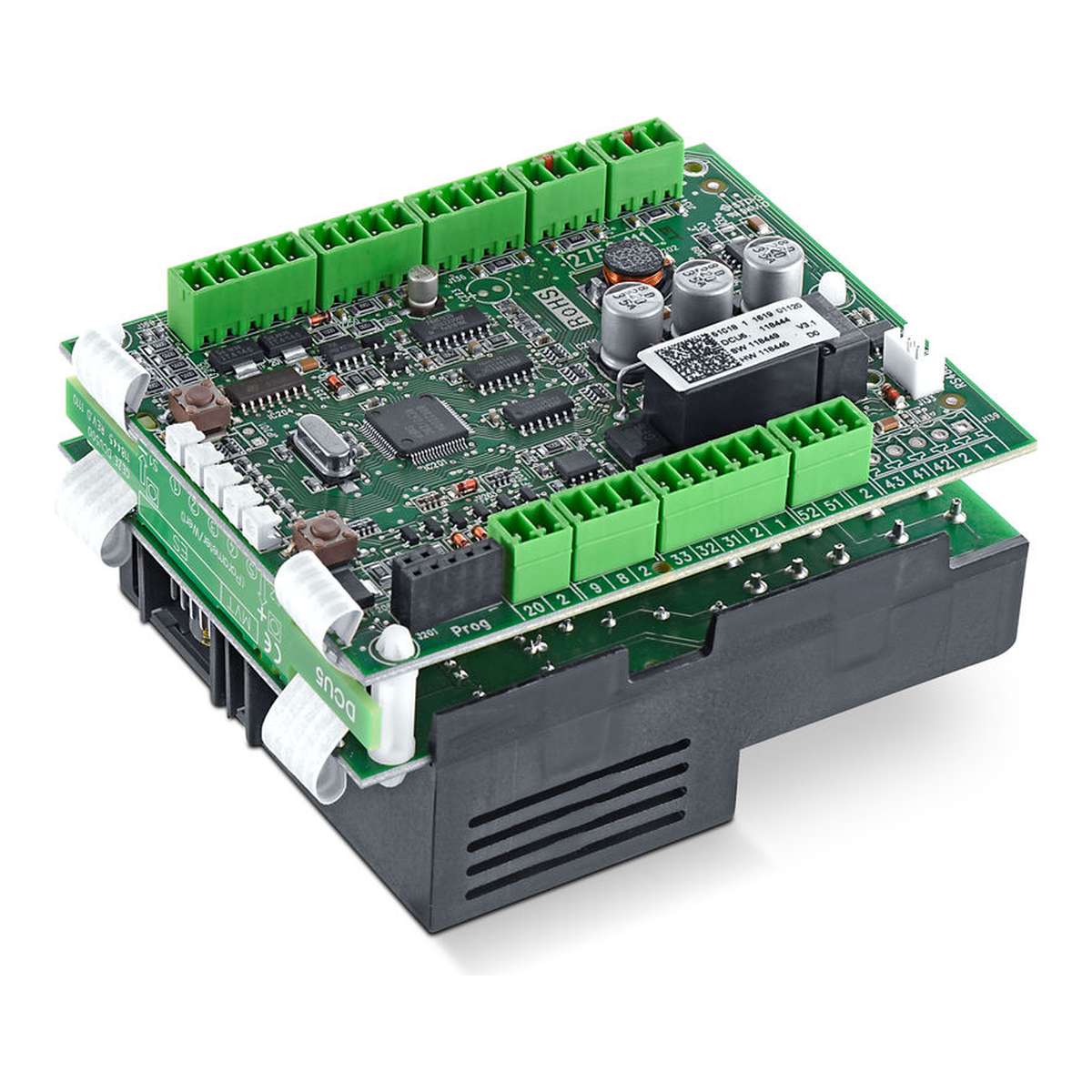

Steuerung des elektrohydraulischen Drehtürantriebs GEZE TSA 160 NT, Ident-Nr. 118444. Zweiteilig aufgebaut aus Controllerteil und Leistungsteil.

Kurz & Knapp:
  • Steuerelektronik für den Drehtürantrieb TSA 160 NT — Ident-Nr. 118444
  • Gilt auch für die Varianten F, F-IS, Invers, Z und Z-Invers
  • Zwei Baugruppen: DCU5 Controllerteil und DCU5 Leistungsteil
  • Parametrierung über die Tasten S1/S2, den Displayprogrammschalter DPS oder das Serviceterminal ST 220
  • Klemmenebene für Kontaktgeber, Sicherheitssensoren, Türöffner und Programmschalter
  • Zweiflügelige Anlagen über RS485 als Gang- und Standflügelsteuerung

Produktbeschreibung

Die Steuerelektronik DCU 5 ist die Steuerung des GEZE Drehtürantriebs TSA 160 NT. Sie wertet die angeschlossenen Kontaktgeber und Sicherheitssensoren aus, steuert Motor und Türöffner an und hält die eingestellten Türparameter. Der Anschlussplan des TSA 160 NT führt sie unter der Materialnummer 118444.

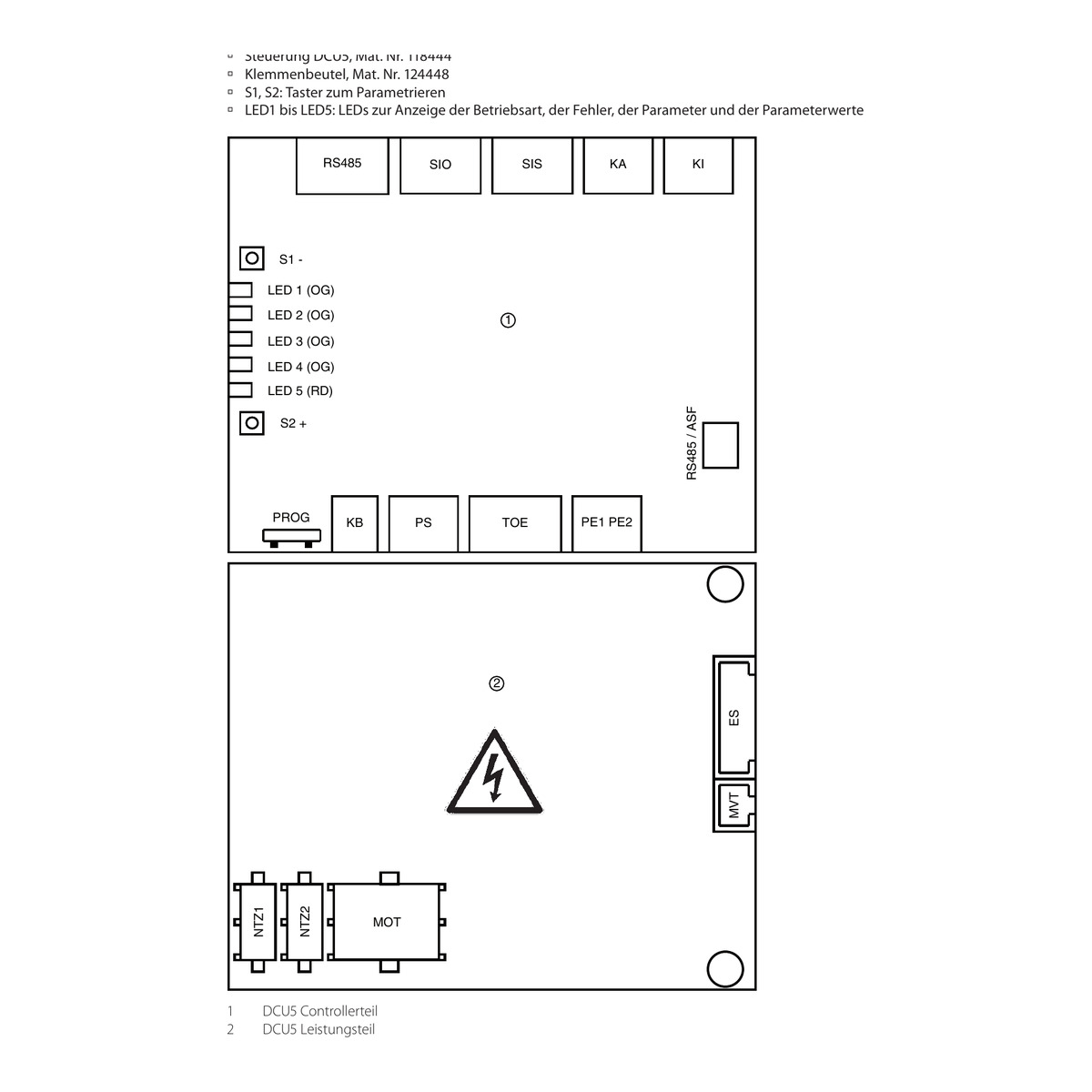

Die Baugruppe besteht aus zwei Teilen: dem DCU5 Controllerteil mit der Klemmenebene für die Peripherie und dem darunterliegenden DCU5 Leistungsteil. Auf dem Controllerteil sitzen die beiden Service-Tasten S1 und S2 sowie fünf Leuchtdioden — LED 1 bis LED 4 in Orange und LED 5 in Rot —, die Betriebsart, Fehler, Parameter und Parameterwerte anzeigen.

Anschlussplan und Montageanleitung des TSA 160 NT gelten ab der Software-Version DCU5 V3.1.

Aufbau und Parametrierung

  • Controllerteil — trägt die Klemmen für Kontaktgeber, Sicherheitssensoren, Türöffner und Programmschalter sowie die Bedien- und Anzeigeelemente.
  • Leistungsteil — versorgt Motor und Peripherie; die Anlage stellt 24 V DC für externe Komponenten bereit.
  • Service-Tasten S1 und S2 — Parametrierung direkt an der Steuerung, ohne zusätzliches Gerät. Die RS485-Verbindung zwischen Gang- und Standflügelsteuerung kann dabei bestehen bleiben.
  • Displayprogrammschalter DPS — bei der Parametrierung über DPS muss die RS485-Verbindung zwischen Gang- und Standflügelsteuerung getrennt werden.
  • Serviceterminal ST 220 — Gang- und Standflügel werden getrennt konfiguriert; die Busverbindung kann anschließend bestehen bleiben.

Einsatzbereich

Der TSA 160 NT ist ein elektrohydraulischer Drehtürantrieb für einflügelige Anschlagtüren bis 1400 mm Flügelbreite beziehungsweise 250 kg Flügelgewicht, montiert auf dem Türblatt oder als Kopfmontage. Die DCU 5 ist die Steuerung dieser Baureihe — bei einflügeligen Anlagen als Einzelsteuerung, bei zweiflügeligen Anlagen als Gangflügel- oder Standflügelsteuerung.

Beim Aufbau einer zweiflügeligen Anlage meldet die Anzeige nach der Konfiguration DCU500 GF für den Gangflügel und DCU500 SF für den Standflügel.

Technische Daten

EigenschaftWert
BezeichnungSteuerelektronik DCU 5
Ident-Nr. (GEZE)118444
EAN4042938184441
MaterialKunststoff
AufbauControllerteil und Leistungsteil
BedienelementeTasten S1, S2
AnzeigeLED 1–4 orange, LED 5 rot
Software-Versiongültig ab DCU5 V3.1
VerwendungDrehtürantrieb GEZE TSA 160 NT

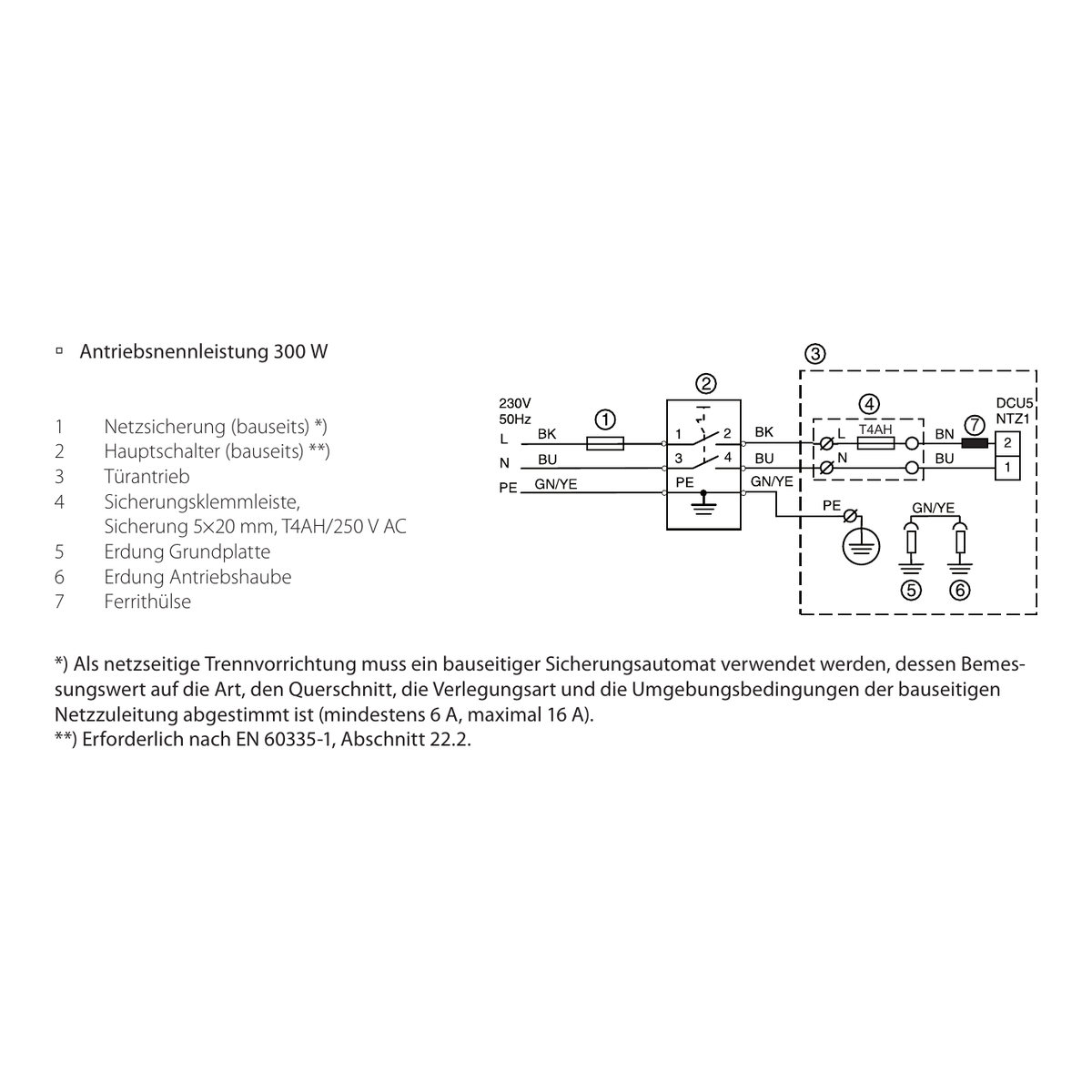

Elektrische Daten der Antriebsanlage TSA 160 NT

EigenschaftWert
Netzspannung230 V AC –15 %, +10 %, 50 Hz
SchutzklasseI
Nennleistung300 W
NetzanschlussFestanschluss (Installationsleitung)
Primärsicherung1,6 A (1-flügelig) / T4A (2-flügelig)
Steuerspannung für externe Komponenten24 V DC ±10 %
Ausgangsstrom 24 V1200 mA dauernd, 1400 mA kurzzeitig (5 s, ED 30 %)
Absicherung 24 Vkurzschlussfest, Abschaltung bei 1,6 A
Temperaturbereich–15 … +50 °C
SchutzartIP20

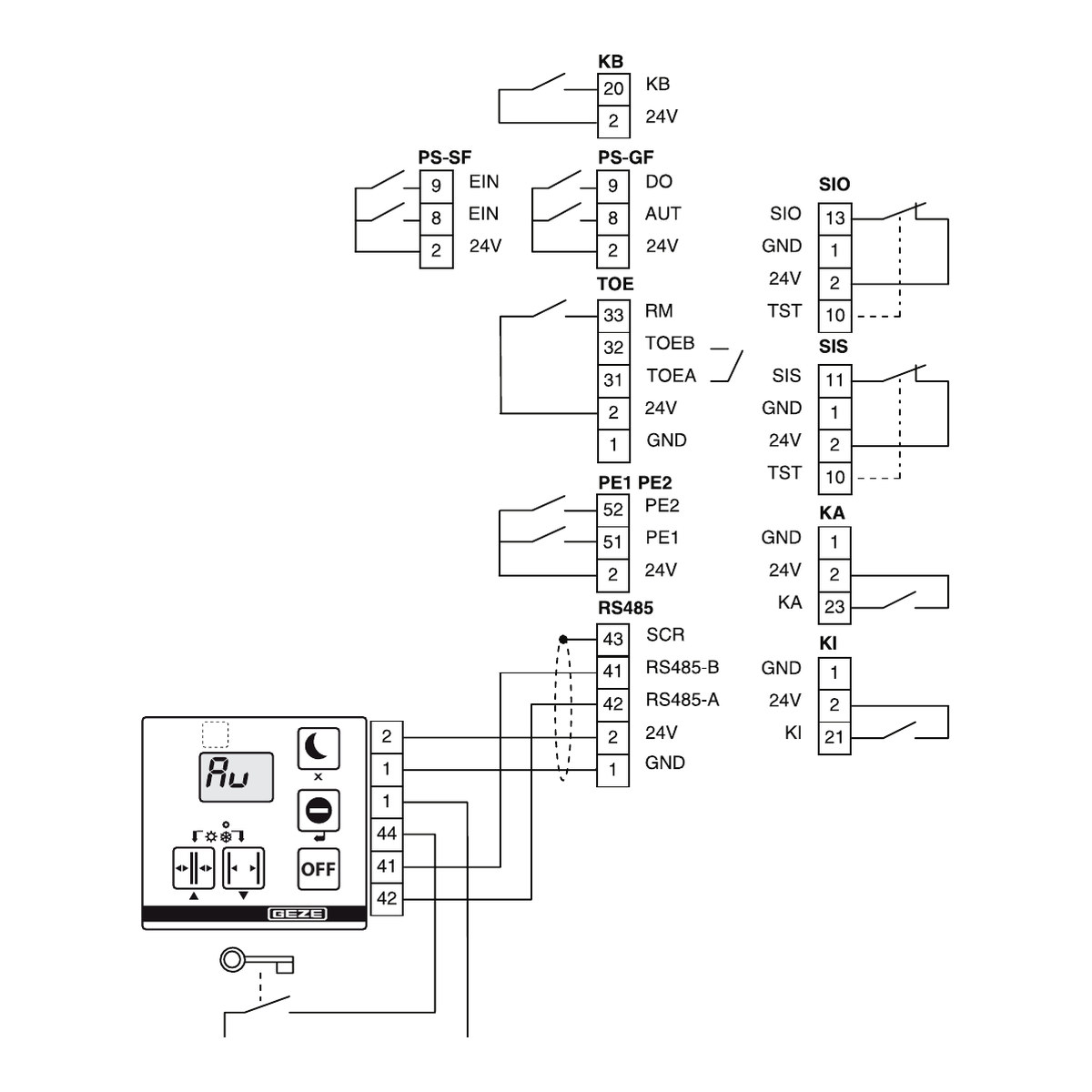

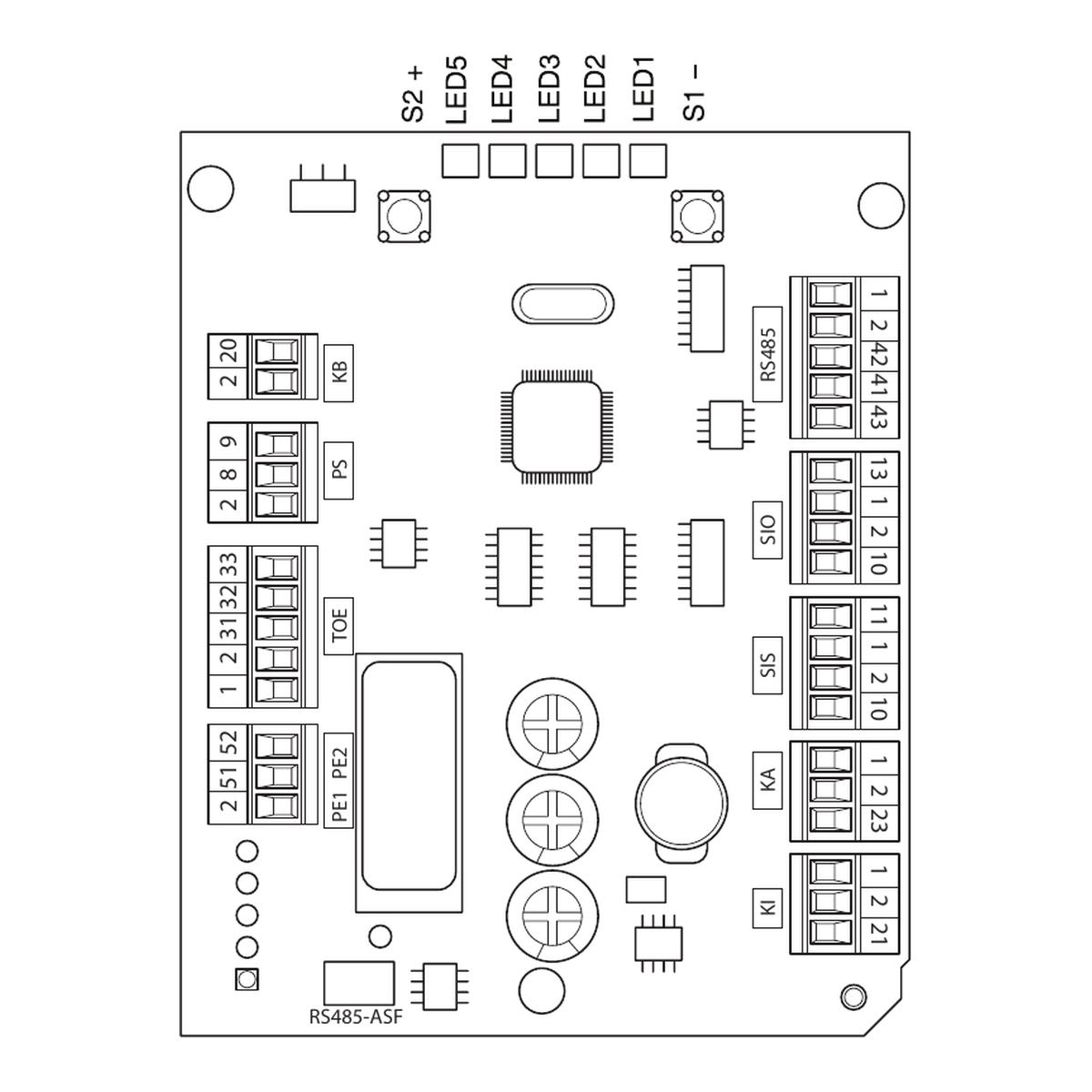

Anschlüsse der Steuerung

KlemmeFunktion
KIKontaktgeber Innen
KAKontaktgeber Außen
SISSicherheitssensor Schließen
SIOSicherheitssensor Öffnen
PE1 / PE2parametrierbare Eingänge, z. B. Stopptaster oder Schaltleiste
TOETüröffner
PSProgrammschalter
KBAnschlussleiste / Klemmenbeutel
RS485 / RS485-ASFVerbindung Gangflügel- und Standflügelsteuerung
PROGProgrammierschnittstelle
MOTMotor
NTZ1 / NTZ2Netzteil

Für den Personenschutz nach DIN 18650 / EN 16005 ist am Eingang PE2 ein Abschlusswiderstand von 1,2 kΩ oder 2,0 kΩ unmittelbar am Schalterkontakt zu setzen.

Anzeige und Bedienung an der Steuerung

ElementBedeutung
S1 (–), S2 (+)Tasten zum Parametrieren
LED 1 bis LED 4orange — Betriebsart, Fehler, Parameter und Parameterwerte
LED 5rot — Betriebsart, Fehler, Parameter und Parameterwerte

Ein Reset der Steuerung ist über die parametrierbaren Eingänge möglich; danach verhält sich der Antrieb wie nach dem Einschalten der Netzspannung.

Kompatibilität

AntriebAnschlussplan gültig
TSA 160 NTja
TSA 160 NT Fja — mit Abschaltplatine und Reset-Taster
TSA 160 NT F-ISja
TSA 160 NT Inversja
TSA 160 NT Zja
TSA 160 NT Z-Inversja

Kontaktgeber an KI und KA: Der Anschlussplan führt den GEZE GC 302 R Radarbewegungsmelder (Mat. Nr. 124087) sowie den Kunststoff-Flächentaster (Mat. Nr. 114078) — im Shop als GEZE Flächentaster und als GEZE Flächentaster Edelstahl. Weitere Geräte stehen unter Impulsgeber für Drehtüren.

Sicherheitssensoren an SIS und SIO: Für die Absicherung des Schwenkbereichs führt der Anschlussplan ein eigenes Kapitel zum Absicherungssensor GC 342 — im Shop als GEZE GC 342 Kit mit zwei Sensormodulen für beide Türblattseiten. Das mit der Steuerung verbundene Modul arbeitet dabei als Master.

Weitere Ersatzteile rund um die Steuerung

Ident-Nr.Bezeichnung
124448Klemmenbeutel für TSA 160 NT
161174Platinenhalter für Steuerung
064063Kabelbaum Steuerung TSA 160 NT
120492Anschlussleiste TSA 160 NT
120048RS 485 Verbindung DCU 2/5/8
120045Verbindungskabel Zwischenhaube L1 = 2150, DCU 5
067588Kabelbaum-Resettaster
019654Brandschutzkit TSA 160 NT F

Die Positionen stammen aus der GEZE-Ersatzteilliste zum TSA 160 NT. Weitere Positionen für Drehtürantriebe stehen in der Kategorie Ersatzteile Drehtürantriebe, die kompletten Antriebe unter Drehtürantriebe.

Normen

  • DIN 18650 — Normkonformität des Antriebs TSA 160 NT
  • EN 16005 — Normkonformität des Antriebs TSA 160 NT
  • DIN 18263-4 — zulässige Montageart des TSA 160 NT F an Feuer- und Rauchschutztüren

Hinweise für den Austausch

  • Den Anschluss an die Netzspannung darf nur eine Elektrofachkraft ausführen.
  • Vor Arbeiten an der Steuerung den Antrieb vom 230-V-Netz trennen und die Spannungsfreiheit prüfen.
  • Nach dem Tausch sind Inbetriebnahme und Parametrierung erforderlich — über die Tasten S1/S2, den DPS oder das Serviceterminal ST 220.
  • Es gilt der Anschlussplan des TSA 160 NT in seiner jeweils neuesten Fassung.

Häufige Fragen

Für welche Antriebe passt die Steuerelektronik DCU 5?
Für den GEZE Drehtürantrieb TSA 160 NT. Der Anschlussplan gilt zusätzlich für die Varianten TSA 160 NT F, TSA 160 NT F-IS, TSA 160 NT Invers, TSA 160 NT Z und TSA 160 NT Z-Invers.


Woraus besteht die DCU 5?
Aus zwei Baugruppen: dem DCU5 Controllerteil mit Klemmenebene, den Service-Tasten S1 und S2 und den fünf LEDs sowie dem DCU5 Leistungsteil.


Wie wird die Steuerung nach dem Tausch eingestellt?
Über die Tasten S1 und S2 an der Steuerung selbst, über den Displayprogrammschalter DPS oder über das Serviceterminal ST 220. Bei der Parametrierung mit DPS muss die RS485-Verbindung zwischen Gang- und Standflügelsteuerung getrennt werden, bei S1/S2 kann sie bestehen bleiben.


Was ist bei zweiflügeligen Anlagen zu beachten?
Gangflügel und Standflügel haben je eine eigene Steuerung, verbunden über RS485. Nach der Konfiguration zeigt die Anzeige DCU500 GF für den Gangflügel und DCU500 SF für den Standflügel.


Welche Peripherie wird an der DCU 5 angeschlossen?
Kontaktgeber innen und außen (KI, KA), Sicherheitssensoren für Schließen und Öffnen (SIS, SIO), Türöffner (TOE), Programmschalter (PS) sowie über die parametrierbaren Eingänge PE1 und PE2 zum Beispiel ein Stopptaster oder eine Schaltleiste.

Fragen zur Auswahl

Ist die DCU 5 auch die Steuerung im TSA 160 NT F?
Ja. Im TSA 160 NT F arbeitet die DCU5 zusammen mit der Abschaltplatine und dem Reset-Taster. Der TSA 160 NT F ist für den Einsatz an Feuer- und Rauchschutztüren vorgesehen; zulässige Montageart nach DIN 18263-4 ist die Kopfmontage Bandgegenseite mit Gestänge im Schließergrößenbereich EN 4–6.


Gehört der Klemmenbeutel dazu?
Der Klemmenbeutel für den TSA 160 NT wird bei GEZE als eigene Position unter der Ident-Nr. 124448 geführt.


Ab welcher Software-Version gilt die Dokumentation?
Anschlussplan und Montageanleitung des TSA 160 NT gelten ab der Software-Version DCU5 V3.1. Die Version steht auf dem Typenschild der Platine.


Darf die Steuerung selbst getauscht werden?
Der Anschluss an die Netzspannung ist einer Elektrofachkraft vorbehalten. Vor dem Öffnen des Antriebs ist die 230-V-Versorgung zu trennen und die Spannungsfreiheit zu prüfen.
