GEZE Endkappe mit Platine für TS 5000 EFS 3-6 / RFS 3-6
119,00 €*
inkl. MwSt
100,00 €
zzgl. MwSt
Lieferzeit: 10-16 Werktage
Kurz & Knapp
- Original GEZE Ersatzteil, Identnummer 189038 (silberfarbig)
- Aluminium-Endkappe mit integrierter Anschlussplatine
- Vormontierte 3‑polige grüne Schraubklemme sowie zusätzliche Steckverbinder
- Für die Freilauftürschließer GEZE TS 5000 EFS Türblattmontage – Freilauftürschließer für Feststellanlagen und GEZE TS 5000 EFS Kopfmontage Bandseite – Freilauftürschließer für Feststellanlagen
- Ebenfalls passend für den GEZE TS 5000 RFS Rauchmelder-Freilauftürschließer
- Offiziell in der GEZE Ersatzteilpreisliste (02/2022) gelistet
Produktbeschreibung
Die GEZE Endkappe mit Platine 189038 ist ein Originalersatzteil für die Freilauf-Gleitschiene der Türschließer TS 5000 EFS 3-6 und TS 5000 RFS 3-6. Sie verbindet die Aluminium-Endkappe der Gleitschiene mit der zugehörigen Anschlussplatine zu einer steckfertigen Baugruppe und stellt die elektrische Schnittstelle zwischen Feststellanlagen-Zentrale bzw. Rauchmelder und den Komponenten innerhalb der Gleitschiene her.
Sie ist der Anschlusspunkt der Freilaufmechanik in den hochwertigen Komplettsystemen GEZE TS 5000 EFS Türblattmontage – Freilauftürschließer für Feststellanlagen, GEZE TS 5000 EFS Kopfmontage Bandseite – Freilauftürschließer für Feststellanlagen und GEZE TS 5000 RFS. Die Baugruppe wird ab Werk mit einer grünen 3‑poligen Schraubklemme sowie weiteren Steckverbindern ausgeliefert – ein Austausch im Servicefall ist damit ohne Löten und ohne zusätzliches Verbindungsmaterial möglich.
In der GEZE Ersatzteilpreisliste (Version 02/2022) ist 189038 (silberfarbig) auf den Seiten der Ersatzteile für TS 5000 EFS 3-6 und TS 5000 RFS 3-6 aufgeführt – jeweils für Türblatt- und Kopfmontage. Die Variante nach RAL trägt die Id.-Nr. 162728.
Vorteile
- Originalteil – direkt von GEZE
- Vorkonfektioniert – Anschlussplatine bereits in der Endkappe montiert
- Universell innerhalb der EFS 3-6 / RFS 3-6 Familie – Türblatt- und Kopfmontage
- Schneller Service – Austausch ohne Löten und ohne Zusatzmaterial
- Offiziell gelistet in der GEZE Ersatzteilpreisliste 02/2022
Lieferumfang
- 1 × GEZE Endkappe mit Platine, Id.-Nr. 189038
- Aluminium-Endkappe, silberfarbig
- Anschlussplatine vormontiert
- Grüne 3‑polige Schraubklemme, aufgesteckt
- Zusätzliche Steckverbinder, vormontiert
Kompatibilität – passende Freilauftürschließer
| Türschließer | Montage | Shop-Link |
|---|---|---|
| GEZE TS 5000 EFS 3-6 | Türblattmontage | GEZE TS 5000 EFS Türblattmontage – Freilauftürschließer für Feststellanlagen |
| GEZE TS 5000 EFS 3-6 | Kopfmontage Bandseite | GEZE TS 5000 EFS Kopfmontage Bandseite – Freilauftürschließer für Feststellanlagen |
| GEZE TS 5000 RFS 3-6 | Türblattmontage & Kopfmontage | GEZE TS 5000 RFS |
Die Endkappe 189038 passt für die Varianten silberfarbig, weiß RAL 9016, nach RAL und Edelstahl-ähnlich – die farbliche Ausführung betrifft nur die äußere Blende, die Baugruppe selbst ist identisch.
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Hersteller | GEZE GmbH |
| GEZE Identnummer | 189038 (silberfarbig) |
| RAL-Variante | 162728 |
| Artikelart | Original-Ersatzteil |
| Produktgruppe | Endkappe mit integrierter Anschlussplatine |
| Anschluss | 3‑polige Schraubklemme (grün) + Steckverbinder |
| Einsatz | Gleitschienen-Endkappe in Freilauf-Türschließern |
| Verpackungseinheit | 1 Stück |
Montage & Tausch
Der Austausch erfolgt im stromlosen Zustand. Nach Abschaltung der Versorgungsspannung wird die alte Endkappe an der Gleitschiene gelöst, die elektrischen Verbindungen an der Schraubklemme und den Steckverbindern werden getrennt und die defekte Baugruppe entnommen. Die neue 189038 wird aufgesetzt, die Verbindungen werden wieder hergestellt und die Baugruppe verschraubt.
Wichtig: Nach jedem Eingriff in eine Feststellanlage ist die Wirksamkeit der Anlage durch eine befähigte Person zu prüfen – Auslösung über den Rauchmelder, manuelle Auslösung am Handauslösetaster und das selbsttätige Schließen sind zu verifizieren.
Häufige Fragen
Passt die Endkappe 189038 sowohl für Kopf- als auch für Türblattmontage?
Ja. GEZE führt 189038 in der Ersatzteilpreisliste für beide Montagevarianten von TS 5000 EFS 3-6 und TS 5000 RFS 3-6.
Passt 189038 auch in die ältere TS 5000 EFS (vor der 3-6 Reihe)?
Die Ersatzteilpreisliste listet 189038 ausdrücklich unter „TS 5000 EFS 3-6" und „TS 5000 RFS 3-6". Für ältere EFS-/RFS-Schließer ohne „3-6" sind andere Endkappen und Platinen vorgesehen.
Ist 189038 baugleich mit der Anschlussplatine 118736?
Nein. 118736 ist die kleine Anschlussplatine für die E-Feststellungs-Gleitschienen (E-ISM, R-ISM, Boxer). 189038 ist die komplette Endkappe inklusive Platine für die Freilauf-Gleitschienen der EFS 3-6 / RFS 3-6 Türschließer – andere Baugruppe, andere Anwendung.
Ich brauche die RAL-Variante – welche Id.-Nr. ist das?
Die Variante „nach RAL" trägt bei GEZE die Id.-Nr. 162728. Dieses Angebot betrifft die silberfarbige Ausführung 189038.
Passt zu
GEZE TS 5000 EFS Freilauftürschließer — Türblattmontage BandseiteFreilauftürschließer für Feststellanlagen an Feuer- und Rauchschutztüren, EN 3-6, 24V DC, Türblattmontage Bandseite, bis 1400 mm Flügelbreite Kurz & KnappDer GEZE TS 5000 EFS ist ein Freilauftürschließer für Feuer- und RauchschutztürenIm Normalbetrieb lässt sich die Tür ohne Widerstand öffnen und schließen — maximaler BegehkomfortErst bei Rauch- oder Brandalarm aktiviert sich die SchließfunktionTürblattmontage auf der Bandseite, EN 3-6, 24V DCUnterbrechertaster in Deutschland Pflicht! BeschreibungDer GEZE TS 5000 EFS ist ein Freilauftürschließer mit integrierter Feststellanlage für einflügelige Feuer- und Rauchschutztüren. Im Normalbetrieb befindet sich der Türschließer im Freilaufmodus: Die Tür lässt sich nahezu ohne Widerstand öffnen und schließen. Für Personen, die den Durchgang nutzen, ist der Türschließer praktisch nicht spürbar — ideal für Krankenhäuser, Pflegeheime, öffentliche Gebäude und stark frequentierte Durchgänge.Erst im Alarmfall — ausgelöst durch eine angeschlossene Rauchschalterzentrale — wird die Schließfunktion aktiviert. Die Tür schließt dann selbstständig und zuverlässig. Die integrierte Komfortrastfunktion kann die Tür zusätzlich am Ende des Freilaufbereichs in der Offenposition arretieren. Die Aktivierung erfolgt durch einmaliges Öffnen auf ca. 90°.Diese Variante (Art.-Nr. 155477) ist für die Türblattmontage auf der Bandseite vorgesehen. Der Schließer wird auf dem Türblatt befestigt, die EFS-Gleitschiene am Türrahmen/Sturz.Wichtig: In Deutschland ist bei Freilauftürschließern ein Unterbrechertaster (z.B. GEZE AS 500, Art.-Nr. 116266) vorgeschrieben, der die Schließfunktion manuell auslösen kann. VorteileFreilauffunktion: Tür lässt sich im Normalbetrieb nahezu ohne Widerstand öffnen und schließen — Türschließer nicht spürbarAutomatisches Schließen im Alarmfall: Bei Rauch- oder Brandmeldung schließt die Tür selbstständig und zuverlässigZugelassen für Feuer- und Rauchschutztüren: Einsatz an Brandschutztüren T30/T60/T90 möglichBarrierefrei nach DIN 18040: Freilauffunktion eliminiert den Widerstand des TürschließersKomfortrastfunktion: Arretiert die Tür am Ende des Freilaufbereichs in der OffenpositionTürblattmontage Bandseite: Standardmontage — Schließer auf dem Türblatt, Gleitschiene am RahmenAlle Funktionen von vorn einstellbar: Schließkraft EN 3-6, Schließgeschwindigkeit und EndschlagOptische Schließkraftanzeige: Schnelle Kontrolle der eingestellten EN-Größe Technische DatenEigenschaftWertSchließkraftEN 3-6 (stufenlos einstellbar)Betriebsspannung24 V DCMax. Flügelbreite1400 mmBarrierefreiheitDIN 18040 bis 1400 mm (Freilauf)MontageartTürblattmontage BandseiteFreilaufbereich85°–160°Max. Öffnungswinkel180°Schließkörper287 × 47 × 60 mmEndschlagHydraulisch (über Ventil)SchließkraftanzeigeOptisch (von vorn ablesbar)KomfortrastfunktionJa — arretiert am Ende des FreilaufbereichsTüranschlagRechts und links ohne UmstellungBrandschutzZugelassen für Feuer- und RauchschutztürenKabelübergangOption: verdeckter Kabelübergang MontageartenMontageartPositionArtikelnummerTürblattmontage (dieses Produkt)Bandseite155477KopfmontageBandseite155479Hinweis: Bei Türblattmontage wird der Schließer auf dem Türblatt befestigt und die EFS-Gleitschiene am Türrahmen/Sturz. Montageplatte nicht im Lieferumfang — separat als Zubehör erhältlich (Art.-Nr. 059107). EN-Klassen & FlügelbreitenEN-KlasseMax. FlügelbreiteBarrierefrei (DIN 18040)EN 3950 mmJa (Freilauf)EN 41100 mmJa (Freilauf)EN 51250 mmJa (Freilauf)EN 61400 mmJa (Freilauf)Schließkraft nach EN 1155 stufenlos einstellbar. Im Freilaufmodus ist kein Widerstand spürbar — Barrierefreiheit über den gesamten EN-Bereich. MontagehinweiseDer GEZE TS 5000 EFS (Türblattmontage Bandseite) wird wie folgt montiert:Türschließer am Türblatt: Den EFS-Schließer mit beiliegender Bohrschablone auf dem Türblatt an der Bandseite montieren.EFS-Gleitschiene am Sturz/Rahmen: Die Gleitschiene mit integrierter Freilauffunktion am Türrahmen befestigen.Elektrischer Anschluss: 24V DC Spannungsversorgung anschließen. Option für verdeckten Kabelübergang verfügbar.Rauchschalterzentrale: Externe RSZ (z.B. GEZE RSZ 7) mit Rauchmelder anschließen.Unterbrechertaster: In Deutschland Pflicht — GEZE AS 500 (116266) oder gleichwertigen Taster installieren.Lieferumfang: GEZE TS 5000 EFS Schließer komplett mit EFS-Gleitschiene, Montagematerial und Bohrschablone. Montageplatte (Art.-Nr. 059107) nicht enthalten — separat zu bestellen. Normen & ZulassungenDIN EN 1154: Türschließmittel mit kontrolliertem SchließablaufDIN EN 1155: Elektrisch gesteuerte Türschließmittel (Feststellanlagen)DIN 18040: Barrierefreies Bauen — Freilauf erfüllt AnforderungenZugelassen für Feuer- und Rauchschutztüren (T30/T60/T90)CE-KennzeichnungPflicht in Deutschland: Unterbrechertaster bei Freilauftürschließern vorgeschrieben. Der Taster muss das Schließen der Tür manuell auslösen können (z.B. GEZE AS 500, Art.-Nr. 116266). Häufig gestellte FragenWas bedeutet Freilauf beim GEZE TS 5000 EFS?Im Normalbetrieb lässt sich die Tür nahezu ohne Widerstand öffnen und schließen. Der Türschließer übt keine Schließkraft aus. Erst im Alarmfall — ausgelöst durch die Rauchmeldeanlage — wird die Schließfunktion aktiviert und die Tür schließt selbstständig.Was passiert bei Stromausfall?Bei Stromausfall wird die Freilauffunktion deaktiviert und der GEZE TS 5000 EFS arbeitet als normaler Türschließer. Die Tür schließt dann selbstständig — das Sicherheitsprinzip (fail-safe) ist gewährleistet.Warum ist ein Unterbrechertaster Pflicht?In Deutschland schreibt die Bauordnung vor, dass bei Freilauftürschließern an Brandschutztüren ein Unterbrechertaster installiert sein muss. Dieser ermöglicht es, die Schließfunktion manuell auszulösen — unabhängig von der Rauchmeldeanlage. Empfohlen: GEZE AS 500 (Art.-Nr. 116266).Gibt es den GEZE TS 5000 EFS auch als Kopfmontage?Ja. Die Kopfmontage-Variante ist unter Art.-Nr. 155479 erhältlich. Funktional sind beide Varianten identisch — sie unterscheiden sich nur in der Montageposition.Welche Rauchschalterzentrale wird benötigt?Der GEZE TS 5000 EFS benötigt eine externe Rauchschalterzentrale, z.B. die GEZE RSZ 7 (Art.-Nr. 181025) mit Sturzmelder GC 151. Optional sind Deckenmelder GC 152 und Funkkomponenten (GC 171/GC 172) anschließbar.Welche Farben sind verfügbar?Der GEZE TS 5000 EFS Türblattmontage ist in silberfarbig (155477), weiß (162083), Edelstahl ähnlich (162084) und nach RAL (155478) erhältlich. Häufige Fragen zur Türschließer-AuswahlWas unterscheidet den TS 5000 EFS vom TS 5000 E?Der TS 5000 E hat eine Feststellung — die Tür wird in einer Position gehalten. Der TS 5000 EFS hat eine Freilauffunktion — die Tür lässt sich bei Bestromung nahezu widerstandsfrei öffnen und schließen. Die Komfort-Rastfunktion kann die Tür zusätzlich in der Offenstellung arretieren.Welcher Türschließer für barrierefreie Brandschutztüren?Der TS 5000 EFS ist ideal für barrierefreie Brandschutztüren. Die Freilauffunktion ermöglicht widerstandsfreies Öffnen (DIN 18040, bis 1400 mm). Im Brandfall schließt die Tür über die externe Rauchschalterzentrale selbstständig.Brauche ich für den TS 5000 EFS eine Rauchschalterzentrale?Ja. Der EFS hat keinen integrierten Rauchmelder — im Unterschied zum TS 5000 RFS. Sie brauchen eine externe RSZ und zugelassene Rauchmelder. Wenn Sie alles integriert wollen, wählen Sie den TS 5000 RFS.Was ist der Unterschied zwischen EFS und RFS?Beide haben Freilauffunktion. Der EFS braucht externe RSZ + Rauchmelder. Der RFS hat beides in der Gleitschiene integriert. EFS bietet dafür mehr Flexibilität bei der Rauchmelder-Positionierung.Welche EN-Klasse brauche ich?Der TS 5000 EFS deckt EN 3-6 ab (bis 1400 mm). Das ist breiter als der ECline (EN 3-5, bis 1250 mm), aber schmaler als der Standard-TS 5000 (EN 2-6).Wie oft muss der TS 5000 EFS geprüft werden?Als Feststellanlage nach DIN 14677 alle 12 Monate. Freilauffunktion, Komfort-Rast, Schließvorgang und die externe RSZ mit Rauchmeldern prüfen. Welcher TS 5000 für welchen Einsatz?Der TS 5000 EFS in Türblattmontage bietet elektrischen Freilauf für barrierefreie Brandschutztüren. Die Tabelle zeigt die Alternativen. ModellArtikelnr.ENMax. BreiteBesonderheit TS 5000027333.068221MEN 2-61400 mmStandard-Türschließer TS 5000 S107935.068221MEN 2-61400 mmSchließverzögerung + Öffnungsdämpfung TS 5000 + Feststellung027333.068221.017924MEN 2-61400 mmMechanische Feststellung TS 5000 ECline143640.143572MEN 3-51250 mmÖffnungsunterstützung (barrierefrei) TS 5000 ECline + Fest.143640.143572.148820MEN 3-51250 mmÖffnungsunterstützung + mech. Festst. TS 5000 E027333.116295EN 2-61400 mmElektrische Feststellung (24V DC) TS 5000 E Hy155475EN 3-61400 mmFreilauf + Feststellung (Hybrid, 24V DC) TS 5000 EFS (TB)155477EN 3-61400 mmElektrischer Freilauf, Türblattmontage (24V DC) TS 5000 EFS (KB)155479EN 3-61400 mmElektrischer Freilauf, Kopfmontage (24V DC) TS 5000 R116300.027333MEN 2-61400 mmFeststellung + integrierter Rauchmelder (230V AC) TS 5000 RFS155481MEN 3-61400 mmFreilauf + integrierter Rauchmelder (24V DC)

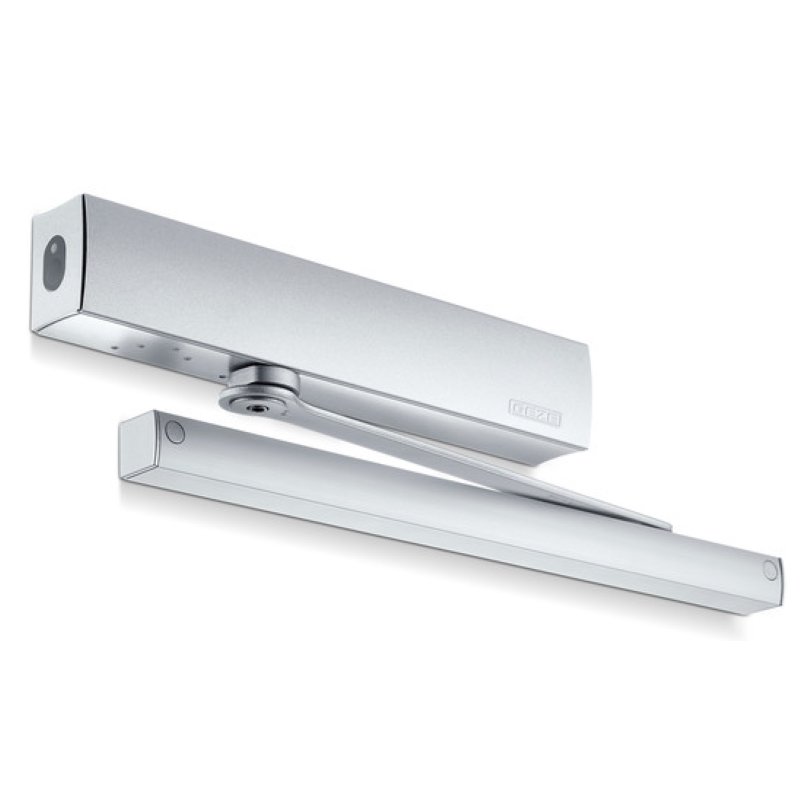

GEZE TS 5000 EFS Freilauftürschließer — Kopfmontage BandseiteFreilauftürschließer für Feststellanlagen an Feuer- und Rauchschutztüren, EN 3-6, 24V DC, Kopfmontage Bandseite, bis 1400 mm Flügelbreite Kurz & KnappDer GEZE TS 5000 EFS ist ein Freilauftürschließer für Feuer- und RauchschutztürenIm Normalbetrieb lässt sich die Tür ohne Widerstand öffnen und schließen — der Türschließer ist praktisch nicht spürbarErst bei Rauch- oder Brandalarm schließt die Tür selbstständigKopfmontage auf der Bandseite, EN 3-6, 24V DCUnterbrechertaster in Deutschland Pflicht! BeschreibungDer GEZE TS 5000 EFS ist ein Freilauftürschließer mit integrierter Feststellanlage für einflügelige Feuer- und Rauchschutztüren. Im Normalbetrieb befindet sich der Türschließer im Freilaufmodus: Die Tür lässt sich nahezu ohne Widerstand öffnen und schließen — ideal für barrierefreie Gebäudezugänge, Krankenhäuser, Pflegeheime und stark frequentierte Durchgänge.Erst im Alarmfall — ausgelöst durch eine angeschlossene Rauchschalterzentrale — wird die Schließfunktion aktiviert. Die Tür schließt dann selbstständig und sicher. Die integrierte Komfortrastfunktion kann die Tür zusätzlich am Ende des Freilaufbereichs in der Offenposition arretieren. Diese wird durch einmaliges Öffnen der Tür auf ca. 90° aktiviert.Diese Variante (Art.-Nr. 155479) ist für die Kopfmontage auf der Bandseite vorgesehen. Der Schließer wird am Türrahmen/Sturz befestigt, die EFS-Gleitschiene am Türblatt.Wichtig: In Deutschland ist bei Freilauftürschließern ein Unterbrechertaster (z.B. GEZE AS 500, Art.-Nr. 116266) vorgeschrieben, der die Schließfunktion manuell auslösen kann. VorteileFreilauffunktion: Tür lässt sich im Normalbetrieb nahezu ohne Widerstand öffnen und schließen — maximaler BegehkomfortAutomatisches Schließen im Alarmfall: Bei Rauch- oder Brandmeldung schließt die Tür selbstständig und zuverlässigZugelassen für Feuer- und Rauchschutztüren: Einsatz an Brandschutztüren T30/T60/T90 möglichBarrierefrei nach DIN 18040: Freilauffunktion eliminiert den Widerstand des Türschließers im NormalbetriebKomfortrastfunktion: Arretiert die Tür am Ende des Freilaufbereichs in der OffenpositionKopfmontage Bandseite: Schließer nicht sichtbar von der ZugangseiteAlle Funktionen von vorn einstellbar: Schließkraft EN 3-6, Schließgeschwindigkeit und EndschlagOptische Schließkraftanzeige: Schnelle Kontrolle der eingestellten EN-Größe Technische DatenEigenschaftWertSchließkraftEN 3-6 (stufenlos einstellbar)Betriebsspannung24 V DCMax. Flügelbreite1400 mmBarrierefreiheitDIN 18040 bis 1400 mm (Freilauf)MontageartKopfmontage BandseiteFreilaufbereich85°–160°Max. Öffnungswinkel180°Schließkörper287 × 47 × 60 mmEndschlagHydraulisch (über Ventil)SchließkraftanzeigeOptisch (von vorn ablesbar)KomfortrastfunktionJa — arretiert am Ende des FreilaufbereichsTüranschlagRechts und links ohne UmstellungBrandschutzZugelassen für Feuer- und RauchschutztürenKabelübergangOption: verdeckter Kabelübergang MontageartenMontageartPositionArtikelnummerKopfmontage (dieses Produkt)Bandseite155479TürblattmontageBandseite155477Hinweis: Bei Kopfmontage wird der Schließer am Türrahmen/Sturz befestigt und die EFS-Gleitschiene am Türblatt. Montageplatte nicht im Lieferumfang — separat als Zubehör erhältlich (Art.-Nr. 059107). EN-Klassen & FlügelbreitenEN-KlasseMax. FlügelbreiteBarrierefrei (DIN 18040)EN 3950 mmJa (Freilauf)EN 41100 mmJa (Freilauf)EN 51250 mmJa (Freilauf)EN 61400 mmJa (Freilauf)Schließkraft nach EN 1155 stufenlos einstellbar. Im Freilaufmodus ist kein Widerstand spürbar — Barrierefreiheit über den gesamten EN-Bereich. MontagehinweiseDer GEZE TS 5000 EFS KB (Kopfmontage Bandseite) wird wie folgt montiert:Türschließer am Sturz/Rahmen: Den EFS-Schließer mit beiliegender Bohrschablone am Türrahmen auf der Bandseite montieren.EFS-Gleitschiene am Türblatt: Die Gleitschiene mit integrierter Freilauffunktion am Türblatt befestigen.Elektrischer Anschluss: 24V DC Spannungsversorgung anschließen. Option für verdeckten Kabelübergang verfügbar.Rauchschalterzentrale: Externe RSZ (z.B. GEZE RSZ 7) mit Rauchmelder anschließen.Unterbrechertaster: In Deutschland Pflicht — GEZE AS 500 (116266) oder gleichwertigen Taster installieren.Lieferumfang: GEZE TS 5000 EFS Schließer komplett mit EFS-Gleitschiene, Montagematerial und Bohrschablone. Montageplatte (Art.-Nr. 059107) nicht enthalten — separat zu bestellen. Normen & ZulassungenDIN EN 1154: Türschließmittel mit kontrolliertem SchließablaufDIN EN 1155: Elektrisch gesteuerte Türschließmittel (Feststellanlagen)DIN 18040: Barrierefreies Bauen — Freilauf erfüllt AnforderungenZugelassen für Feuer- und Rauchschutztüren (T30/T60/T90)CE-KennzeichnungPflicht in Deutschland: Unterbrechertaster bei Freilauftürschließern vorgeschrieben. Der Taster muss das Schließen der Tür manuell auslösen können (z.B. GEZE AS 500, Art.-Nr. 116266). Häufig gestellte FragenWas passiert bei Stromausfall?Bei Stromausfall wird die Freilauffunktion deaktiviert und der GEZE TS 5000 EFS arbeitet als normaler Türschließer. Die Tür schließt dann selbstständig — das Sicherheitsprinzip (fail-safe) ist gewährleistet.Was ist der Unterschied zwischen EFS und RFS?Beim GEZE TS 5000 EFS ist die Freilauffunktion in der Gleitschiene integriert und benötigt eine externe Rauchschalterzentrale. Beim TS 5000 RFS ist der Rauchschalter direkt in die R-Gleitschiene integriert — kompaktere Lösung, aber mit integrierter 230V-Rauchschalterzentrale.Welche Rauchschalterzentrale wird benötigt?Der GEZE TS 5000 EFS benötigt eine externe Rauchschalterzentrale, z.B. die GEZE RSZ 7 (Art.-Nr. 181025) mit integriertem Sturzmelder GC 151. Optional kann ein zusätzlicher Deckenmelder GC 152 oder Funkkomponenten (GC 171/GC 172) angeschlossen werden.Ist der GEZE TS 5000 EFS auch als Türblattmontage verfügbar?Ja. Die Türblattmontage-Variante ist unter Art.-Nr. 155477 erhältlich. Funktional sind beide Varianten identisch — sie unterscheiden sich nur in der Montageposition.Warum ist ein Unterbrechertaster Pflicht?In Deutschland schreibt die Bauordnung vor, dass bei Freilauftürschließern an Brandschutztüren ein Unterbrechertaster installiert sein muss. Dieser ermöglicht es, die Schließfunktion manuell auszulösen — unabhängig von der Rauchmeldeanlage.Ist die Montageplatte im Lieferumfang enthalten?Nein. Die Montageplatte für EFS/RFS-Türschließer (Art.-Nr. 059107, silberfarbig) muss separat bestellt werden. Häufige Fragen zur Türschließer-AuswahlWann brauche ich die Kopfmontage Bandseite statt Türblattmontage?Die Kopfmontage Bandseite eignet sich wenn der Schließer nicht auf dem Türblatt sichtbar sein soll oder die Türblattkonstruktion keine Montage erlaubt. Der Schließerkörper wird am Rahmen/Sturz montiert, die Gleitschiene am Türblatt. Beachten: Bei Kopfmontage ist die Öffnungsdämpfung nicht wirksam.Welcher Türschließer für barrierefreie Brandschutztüren mit Kopfmontage?Der TS 5000 EFS Kopfmontage Bandseite ermöglicht barrierefreien Zugang (DIN 18040, bis 1400 mm) mit Freilauffunktion auch bei Kopfmontage. Für Türblattmontage gibt es die Standard-EFS-Variante mit identischer Funktion.Was ist der Unterschied zur Türblattmontage-Variante?Funktional identisch: Freilauffunktion, EN 3-6, Komfort-Rastfunktion. Unterschied ist nur die Montageposition — Schließer am Sturz statt am Türblatt. Wichtig: Die Öffnungsdämpfung ist bei Kopfmontage nicht verfügbar.Brauche ich eine externe Rauchschalterzentrale?Ja. Wie bei allen EFS-Varianten brauchen Sie eine externe RSZ und zugelassene Rauchmelder. Für die integrierte Lösung den TS 5000 RFS wählen — dieser ist aber nur in Türblattmontage verfügbar.Welche EN-Klasse brauche ich?EN 3-6 (bis 1400 mm). Identisch zur Türblattmontage-Variante. Die Montageposition beeinflusst die EN-Klasse nicht.Wie oft muss der TS 5000 EFS geprüft werden?Als Feststellanlage nach DIN 14677 alle 12 Monate. Freilauffunktion, Schließvorgang und externe RSZ + Rauchmelder prüfen. Welcher TS 5000 für welchen Einsatz?Der TS 5000 EFS Kopfmontage ist die einzige Freilauf-Variante für Sturzmontage. Wann ist Kopfmontage nötig — und welche Einschränkungen gibt es? ModellArtikelnr.ENMax. BreiteBesonderheit TS 5000027333.068221MEN 2-61400 mmStandard-Türschließer TS 5000 S107935.068221MEN 2-61400 mmSchließverzögerung + Öffnungsdämpfung TS 5000 + Feststellung027333.068221.017924MEN 2-61400 mmMechanische Feststellung TS 5000 ECline143640.143572MEN 3-51250 mmÖffnungsunterstützung (barrierefrei) TS 5000 ECline + Fest.143640.143572.148820MEN 3-51250 mmÖffnungsunterstützung + mech. Festst. TS 5000 E027333.116295EN 2-61400 mmElektrische Feststellung (24V DC) TS 5000 E Hy155475EN 3-61400 mmFreilauf + Feststellung (Hybrid, 24V DC) TS 5000 EFS (TB)155477EN 3-61400 mmElektrischer Freilauf, Türblattmontage (24V DC) TS 5000 EFS (KB)155479EN 3-61400 mmElektrischer Freilauf, Kopfmontage (24V DC) TS 5000 R116300.027333MEN 2-61400 mmFeststellung + integrierter Rauchmelder (230V AC) TS 5000 RFS155481MEN 3-61400 mmFreilauf + integrierter Rauchmelder (24V DC)
