Hekatron ORS 142 — Optischer Rauchschalter für Feststellanlagen Kurz & Knapp Meistverkaufter Rauchschalter für Feststellanlagen weltweit Optische Raucherkennung nach dem Streulichtprinzip gemäß EN 54-7 Kompatibel mit über 20 Herstellern — von dormakaba über GEZE bis Assa Abloy Verschmutzungskompensation verlängert die Lebensdauer um das 2- bis 3-Fache Integrierte Leitungsüberwachung per Magnet im Sockel aktivierbar Austauschpflicht nach 8 Jahren gemäß DIN 14677 Made in Germany Produktbeschreibung Der Hekatron ORS 142 ist der De-facto-Standard unter den Rauchschaltern für Feststellanlagen. Er erkennt Schwelbrände und offene Brände mit Rauchentwicklung nach dem Streulichtprinzip (Tyndall-Effekt) und steuert über eine angeschlossene Zentrale die Schließung von Brand- und Rauchschutztüren. Die Auswerteelektronik überwacht kontinuierlich die Messkammer auf Verschmutzung und Störung. Eine selbstregelnde Alarmschwellennachführung sorgt für gleichbleibendes Ansprechverhalten über die gesamte Nutzungsdauer. Ein zusätzlicher Temperatursensor löst bei ca. 70 °C aus — als Rückfallebene bei extrem schneller Brandentwicklung. Der ORS 142 ist in nahezu allen gängigen DIBt-Bauartgenehmigungen namhafter Steuerungs- und Schließerhersteller gelistet. Damit eignet er sich als universeller Rauchschalter für Neuinstallationen und als Ersatz für ältere Modelle wie den ORS 132. Einbindung in die Feststellanlage Der ORS 142 ist ein Bestandteil einer Feststellanlage (FSA) und funktioniert nur im Zusammenspiel mit weiteren Systemkomponenten. Der Signalweg: ORS 142 erkennt Rauch → Signal an Zentrale (FSZ/RSZ/RMZ) → Zentrale löst Haftmagnet → Tür schließt selbstständig Die DIBt-Bauartgenehmigung gilt ausschließlich für die in der jeweiligen Zulassung aufgeführten Komponentenkombinationen. Wird ein Gerät durch eines ersetzt, das nicht in der Zulassung steht, ist eine Neuabnahme erforderlich. Der potentialfreie Öffner-Relaiskontakt des ORS 142 öffnet bei Alarm, Störung und Spannungsausfall — damit ist auch bei Stromverlust eine sichere Schließung gewährleistet. Technische Daten EigenschaftWert DetektionsprinzipStreulicht (Tyndall-Effekt) nach EN 54-7 Temperaturschwelle70 ±5 °C Betriebsspannung18–28 V DC (max. 200 mVSS Restwelligkeit) Stromaufnahme Ruhemax. 22 mA Stromaufnahme Alarmmax. 11 mA Stromaufnahme Störungmax. 16 mA RelaiskontaktÖffner, max. 30 V DC / 1 A / 30 W LeitungsüberwachungOptional, per Magnet im Sockel aktivierbar (43 kΩ Abschlusswiderstand) SchutzartIP 42 Betriebstemperatur-30 bis +60 °C Luftfeuchte (dauernd)10–95 % rF bei ≤34 °C / max. 35 g/m³ bei >34 °C AbmessungenØ 80 × H 33 mm (ohne Sockel) Gewicht82 g (ohne Sockel) FarbeWeiß (RAL 9010), Multicolor (MC) auf Anfrage SockeltypSockelserie 143 (A, AF, W, UH) KommunikationRS-Bus (Zustandsmeldung an RZA 142) Nutzungsdauer8 Jahre (DIN 14677), danach Austausch Kompatibilität Der ORS 142 ist der am breitesten zugelassene Rauchschalter für Feststellanlagen weltweit. Er ist in den DIBt-Bauartgenehmigungen folgender Hersteller gelistet: Hekatron-Zentralen — FSZ Basis (Z-6.500-2427), FSZ Pro (Z-6.500-2359), FSZ kompakt (Z-6.500-2394), RSZ kompakt (Z-6.500-2393) dormakaba / Dorma — RMZ Rauchmeldezentrale (Z-6.500-2372), auch mit Funk-Erweiterung. Der ORS 142 ersetzt den dormakaba RM-N als herstellerfreie Alternative. GEZE — FA GC 150 System als externer Rauchschalter. Alternative zum GEZE GC 152. Weitere kompatible Hersteller: Assa Abloy, C-Tec, Dictator, DMW Schwarze, ECO Schulte, Effertz, Entrematic, GTE, GU BKS, Hodapp, Jansen, Kendrion-Linnig, Landert-Tormax, Protronic, Record, Schnetz und Stoebich. ORS 142 vs. dormakaba RM-N vs. GEZE GC 152 EigenschaftHekatron ORS 142dormakaba RM-NGEZE GC 152 Kompatibilität20+ HerstellerNur dormakaba RMZNur GEZE RSZ 6/7 abZ-BestandsanlagenORS 142 AT (RetroFit)—— Funk-VarianteORS 155 FRM-F (dormakaba Funeo)GC 172 VerschmutzungskompensationJa (2-3× Lebensdauer)JaJa Tauschzyklus8 Jahre8 Jahre8 Jahre SockelSerie 143dormakaba-SockelGEZE-Sockel Vorteil ORS 142: Universell einsetzbar in Feststellanlagen aller gängigen Hersteller. Der dormakaba RM-N und der GEZE GC 152 sind jeweils nur mit dem eigenen System kompatibel. Kompatible Zentralen: Hekatron FSZ Basis, FSZ Kompakt, FSZ Pro, RSZ kompakt. Auch einsetzbar mit dormakaba RMZ und GEZE RSZ 6. LED-Diagnose Die Multi-Betriebszustandsanzeige des ORS 142 signalisiert den aktuellen Zustand über farbige LEDs: LED-AnzeigeZustandRelais Grün blinkendNormalbetriebGeschlossen Grün + kurz GelbLeichte Verschmutzung — Melder kompensiertGeschlossen Wechsel Grün/GelbStarke Verschmutzung oder Austauschanzeige (8 Jahre)Geschlossen GelbStörungGeöffnet RotAlarm (Rauch oder Temperatur)Geöffnet DunkelSpannungslosGeöffnet Fehlersuche & Troubleshooting SymptomMögliche UrsacheMaßnahme LED wechselt Grün/GelbStarke Verschmutzung oder 8-Jahres-AustauschanzeigeHerstelldatum auf Typenschild prüfen. Über 8 Jahre: Melderkopf tauschen (ORS 142 AT RetroFit). Unter 8 Jahre: Verschmutzung → Melder tauschen (nicht reinigbar) LED Gelb dauerhaftStörung: Messkammenfehler, Sockelkontakt lose, KabelbruchMelder aus Sockel nehmen, Kontakte prüfen, neu einsetzen. Kabel auf Durchgang messen. Wiederholung: tauschen LED Rot, Tür schließt nichtAlarm erkannt, Haftmagnet löst nichtSignalweg prüfen: Zentrale (FSZ/RSZ/RMZ) → Relaisausgang → Magnet. Magnet separat testen (Spannung abnehmen) Fehlalarm ohne RauchDampf, Staub oder Insekten in der MesskammerMontageort prüfen. Staubige/dampfige Umgebung? → TDS 247 als Alternative (außer in Fluchtwegen). Melder tauschen, nicht reinigen Keine Reaktion auf PrüfaerosolMesskammer defekt oder Nutzungsdauer überschrittenHekatron Prüfaerosol 918/5 direkt in Einströmöffnung sprühen. Kein Ansprechen: Melder sofort tauschen Leitungsüberwachung meldet FehlerLÜ-Magnet im Sockel fehlt oder falsch positioniertSockel öffnen: Magnet vorhanden? Abschlusswiderstand am Stichende korrekt (43 kΩ)? Kabel durchmessen LED Grün + kurz Gelb (Blitzer)Leichte Verschmutzung — Kompensation aktivKein sofortiger Handlungsbedarf. Bei nächster Jahresprüfung beobachten Sockelwahl Der ORS 142 wird ohne Sockel geliefert. Je nach Montagesituation wird der passende Sockel aus der Hekatron-Serie 143 separat bestellt. Alle Sockel verfügen über einen integrierten Magneten zur optionalen Aktivierung der Leitungsüberwachung. SockelMontageEinsatz Sockel 143 AAufputz (Decke)Standard-Deckenmontage Sockel 143 AFAufputz (Feuchtraum)Feuchträume, erhöhte Schutzanforderung Sockel 143 WWandmontageFür ORS 142 W Wandmelder Sockel 143 UHUnterputz / HohldeckeAbgehängte Decken, flächenbündige Montage Ergänzend stehen die Konsolen K 143-S (Sturzmontage) und K 143-K (Wandmontage bei Deckenhöhen über 5 m) zur Verfügung. Montagehinweise Die Montage erfolgt ausschließlich per Schraubbefestigung — Klebemontage ist normativ nicht zulässig. Der Sockel wird an der Decke befestigt, anschließend wird der Melderkopf aufgesteckt und durch Drehen verriegelt. Für die Verkabelung sind handelsübliche Fernmeldekabel verwendbar. Der Kabelquerschnitt richtet sich nach Stromaufnahme und Leitungslänge. Bei Wandmeldern (ORS 142 W) ist ein Mindestabstand von 1 cm zu darüber liegenden Bauteilen einzuhalten. Die Planung der Melderanzahl und -position richtet sich nach der Sturzhöhe und Breite des Feuerschutzabschlusses gemäß der jeweiligen DIBt-Bauartgenehmigung. Austausch & Zulassungslogik (abZ / abG) Beim 8-Jahres-Austausch gemäß DIN 14677 entscheidet die Zulassungsnummer der Feststellanlage, welcher Ersatzmelder eingesetzt werden muss. Seit dem 01.01.2020 unterscheidet das DIBt zwischen zwei Nummernkreisen: Anlage abgenommen nachNummernkreisBeim Austausch verwenden Allg. bauaufsichtliche Zulassung (abZ)Z-6.5-xxxxNur ORS 142 AT RetroFit (Art. 31-5000017-04-xx) Allg. Bauartgenehmigung (abG)Z-6.500-xxxxNur ORS 142 Standard (Art. 5000552-xxxx) Wird das falsche Produkt eingesetzt, verliert die Anlage ihre Zulassung. Die Zulassungsnummer steht auf dem Abnahmeschild der Feststellanlage. Praxis-Tipp: Bei Anlagen älter als 16 Jahre vor dem Tausch die Ausgangsspannung am Netzgerät messen (durch Elektrofachkraft). Liegt sie unter 18 V DC, muss das Netzgerät ebenfalls getauscht werden (z. B. durch FSZ Basis oder RSZ kompakt). Wartung & Prüfung Die Wartung von Feststellanlagen ist in DIN 14677-1 geregelt. Folgende Prüfintervalle gelten: Monatlich — Funktionsprüfung: Rauchmelder mit Prüfaerosol auslösen, Tür muss vollständig schließen. Durchführung durch eingewiesene Person. Vierteljährlich — wie monatlich. Nach 12 fehlerfreien Monatsprüfungen auf Vierteljahr umstellbar. Jährlich — Fachprüfung durch Fachkraft nach DIN 14677-2. Vollständige Inspektion aller Komponenten. Prüfmethode: Funktionstest ausschließlich mit Prüfaerosol, z. B. Hekatron 918/5 (FCKW-frei, 250 ml). Rauchschalter dürfen nicht geöffnet oder gereinigt werden. Einsatzgebiete Der ORS 142 ist für den Einsatz in Feststellanlagen an folgenden Abschlüssen zugelassen: Drehflügeltüren — einflügelig und zweiflügelig, Brand- und Rauchschutztüren Schiebetüren — mit entsprechender Feststellvorrichtung Tore — Feuerschutztore mit Feststellanlage Bahngebundene Förderanlagen — automatische Transportsysteme über Brandabschnitte Feuerschutzvorhänge — textile Brandschutzabschlüsse Einschränkungen: Feststellanlagen dürfen nur an Innenwänden betrieben werden. In staubigen oder dampfigen Umgebungen (Küche, Werkstatt, Lager) ist der Thermoschalter TDS 247 die geeignetere Wahl — außer in Flucht- und Rettungswegen, dort sind ausschließlich optische Rauchschalter zulässig. Modellvergleich: Hekatron Rauch- und Thermoschalter Die Hekatron Melder-Familie deckt alle Montagesituationen ab — von der Standard-Neuinstallation bis zur kabelfreien Nachrüstung: ModellMontageVerkabelungAT-TauschEinsatz ORS 142DeckeKabelNeinStandard-Neuinstallation ORS 142 WWand / SturzKabelNeinWandmontage, modulare Gehäuse ORS 142 W ATWand / SturzKabelJaAustausch bestehender Wandmelder ORS 142 AT RetroFitDeckeKabelJaAustausch bestehender Deckenmelder ORS 155 FDecke / SturzFunkNeinNachrüstung, Denkmalschutz TDS 247DeckeKabelNeinStaubige/dampfige Räume (nicht Fluchtweg) Normen & Zulassungen Alle Hekatron Rauchschalter und Thermoschalter für Feststellanlagen unterliegen einem umfassenden Normenwerk. Die Einhaltung ist Voraussetzung für die DIBt-Bauartgenehmigung und den normgerechten Betrieb. NormInhaltRelevanz EN 54-7Optische RauchmelderPrüfnorm für Streulicht-Rauchschalter EN 54-5WärmemelderPrüfnorm für Thermoschalter (TDS 247) DIN 14677-1Instandhaltung von FeststellanlagenWartungsintervalle, Tauschzyklen, Prüfprotokolle DIN 14677-2Anforderungen an die FachkraftQualifikation für Wartung und Abnahme DIN EN 14637Elektrisch gesteuerte FeststellvorrichtungenSystemanforderungen, Leitungsüberwachung DIN EN 1155Elektrisch gesteuerte FeststellvorrichtungenFeststellfunktion an Türschließern DIN 18040Barrierefreies BauenAnforderung an Feststellanlagen in öffentlichen Gebäuden DIBt-Zulassungen für den ORS 142: Z-6.5-1725 (Feststellanlagen), Z-6.5-1891 (Bahngebundene Förderanlagen) sowie zahlreiche herstellerspezifische Zulassungen. Häufige Fragen zum ORS 142 Wie oft muss der ORS 142 geprüft werden?Monatliche Funktionsprüfung durch eingewiesene Person (nach 12 fehlerfreien Monaten auf vierteljährlich umstellbar). Jährliche Fachprüfung durch Fachkraft nach DIN 14677-2. Wann ist der Meldertausch nach 8 Jahren fällig?Gemäß DIN 14677 müssen optische Rauchschalter mit Verschmutzungskompensation (wie der ORS 142) nach 8 Jahren ausgetauscht werden. Melder ohne Verschmutzungskompensation bereits nach 5 Jahren. Der ORS 142 zeigt die fällige Nutzungsdauer durch wechselnde Grün/Gelb-LED an. Das Herstelldatum steht auf dem Typenschild. Welchen Ersatzmelder beim 8-Jahres-Tausch — AT oder Standard?Das hängt von der Zulassungsnummer der Feststellanlage ab. Bestandsanlagen mit alter Zulassung Z-6.5-xxxx (abZ): nur ORS 142 AT RetroFit (Art. 31-5000017-04-xx). Neuanlagen mit Z-6.500-xxxx (abG): nur ORS 142 Standard (Art. 5000552-xxxx). Wird das falsche Produkt eingesetzt, verliert die Anlage ihre DIBt-Zulassung. Kann ich den ORS 142 reinigen statt tauschen?Nein. Rauchschalter dürfen nicht geöffnet oder gereinigt werden. Bei Verschmutzung oder Erreichen der Nutzungsdauer ist ausschließlich ein Austausch zulässig. Ist der ORS 142 mit Dorma / dormakaba RMZ kompatibel?Ja. Der ORS 142 ist in der DIBt-Bauartgenehmigung der dormakaba RMZ (Z-6.500-2372) gelistet. Er kann als Alternative zum dormakaba RM-N eingesetzt werden und funktioniert kabelgebunden oder über das Hekatron Funksystem 155 F. Ersetzt der ORS 142 den älteren ORS 132?Ja, der ORS 142 ist der direkte Nachfolger des ORS 132. Beim Austausch unbedingt beachten: Die Energieversorgungen älterer Geräte (NAG 03, NG 519 etc.) sind möglicherweise nicht mehr geeignet — Ausgangsspannung vorher messen. Liegt sie unter 18 V DC, muss das Netzgerät mit getauscht werden (z. B. FSZ Basis, RSZ kompakt). Wie aktiviere ich die Leitungsüberwachung?Durch Einsetzen des beiliegenden Magneten in den Sockel (Serie 143). Der Abschlusswiderstand beträgt 43 kΩ. Die Leitungsüberwachung funktioniert mit Hekatron FSZ Basis, FSZ Pro, FSZ kompakt, RSZ kompakt sowie mit zugelassenen Gleitschienen namhafter Hersteller. Mit älteren Netzteilen (NAG 03, NG 519) ist die LÜ nicht möglich. Welchen Sockel brauche ich?Für Deckenmontage: Sockel 143 A (Standard) oder 143 UH (Unterputz/Hohldecke). Für Wandmontage: Sockel 143 W. Für Feuchträume: Sockel 143 AF. Alle Sockel enthalten einen Magneten zur optionalen Leitungsüberwachung. Was ist der Unterschied zum GEZE GC 152 und dormakaba RM-N?Alle drei sind optische Rauchschalter nach EN 54-7 mit 8-Jahres-Tauschzyklus. Der entscheidende Unterschied: Der ORS 142 ist in den DIBt-Zulassungen von über 20 Herstellern gelistet und damit universell einsetzbar. Der dormakaba RM-N funktioniert nur mit der dormakaba RMZ, der GEZE GC 152 nur mit GEZE RSZ 6/7. Muss ich bei Anlagen älter als 16 Jahre etwas beachten?Ja. Bei älteren Anlagen können die Kondensatoren im Netzgerät ausgetrocknet sein, wodurch die Ausgangsspannung unter 18 V DC fällt. Der neue Melder erkennt die Unterspannung und meldet eine Störung (gelbe LED). Empfehlung: Vor dem Meldertausch die Spannung messen — bei unter 18 V das Netzgerät mit tauschen. Wie teste ich den Melder?Ausschließlich mit Prüfaerosol — empfohlen: Hekatron 918/5 (FCKW-frei, 250 ml, ca. 200 Prüfungen). Aerosol direkt in die Einströmöffnung sprühen. Nach Auslösung muss die Tür vollständig schließen. Kaufberatung: Welcher Rauchschalter für Ihre Feststellanlage? Neuinstallation (abG) oder Austausch in Bestandsanlage (abZ)?Entscheidend ist die Zulassungsnummer auf dem Abnahmeschild der Feststellanlage. Neuanlagen mit Z-6.500-xxxx (abG): ORS 142 Standard bestellen. Bestandsanlagen mit Z-6.5-xxxx (abZ): ORS 142 AT RetroFit bestellen. Falsches Produkt führt zum Verlust der DIBt-Zulassung. Kabel oder Funk — wann lohnt sich das Funksystem?Das Funksystem ORS 155 F spart bis zu 60 % Montagezeit und bis zu 1.500 € durch entfallende Verkabelung. Ideal für Nachrüstung in Bestandsbauten, Denkmalschutz und schwierige Leitungsführung. Für Neubauten mit vorhandener Kabelinfrastruktur ist der kabelgebundene ORS 142 die wirtschaftlichere Wahl — kein Batterietausch alle 8 Jahre. Optischer Rauchschalter oder Thermoschalter (TDS 247)?In Flucht- und Rettungswegen sind ausschließlich optische Rauchschalter (ORS 142) zulässig — Thermoschalter dort verboten. Der TDS 247 eignet sich für staubige, dampfige oder rauchige Umgebungen (Küchen, Werkstätten, Lager), in denen der ORS 142 Fehlalarme auslösen würde. ORS 142 oder dormakaba RM-N oder GEZE GC 152?Der ORS 142 ist mit über 20 Herstellern kompatibel und damit die universellste Wahl. Der dormakaba RM-N funktioniert nur mit der dormakaba RMZ, der GEZE GC 152 nur mit GEZE RSZ 6/7. Vorteil ORS 142: Sie können die Zentrale wechseln, ohne den Melder tauschen zu müssen. Brauche ich eine separate Zentrale?Ja. Der ORS 142 benötigt eine Feststellanlagen-Zentrale. Hekatron: FSZ Basis, FSZ Pro, RSZ kompakt (Einzeltür mit integriertem Rauchschalter). Oder: dormakaba RMZ, GEZE RSZ. Die RSZ kompakt hat einen integrierten Melder — dort wird kein separater ORS 142 benötigt. Welches Zubehör brauche ich zusätzlich?Mindestens: 1× Sockel (143 A für Decke, 143 W für Wand). Empfohlen: Prüfaerosol Hekatron 918/5 für die monatliche Funktionsprüfung. Außerdem Pflicht: Ein Handauslösetaster (HAT 02/03 kabelgebunden oder HAT 155 F Funk) — jede Feststellanlage muss auch manuell auslösbar sein. Wer darf die Feststellanlage abnehmen?Ausschließlich autorisierte Fachkräfte des Herstellers oder vom Hersteller autorisierte Fachkräfte. Die Abnahmeberechtigung ist personenbezogen und nicht übertragbar. Hekatron bietet die Seminare R 6.1 (Standard) und R 6.2 (erweitert) an. Kann ich den Melder selbst tauschen?Den Melderkopf wechseln (Sockel aufstecken, drehen) darf eine eingewiesene Person. Die Abnahme nach Tausch erfordert jedoch eine autorisierte Fachkraft, wenn das neue Gerät nicht in der bestehenden Zulassung aufgeführt ist. Den Netzanschluss darf ausschließlich eine Elektrofachkraft durchführen. Ist die Feststellanlage für Außentüren geeignet?Nein. Alle DIBt-Bauartgenehmigungen gelten ausschließlich für Abschlüsse an Innenwänden.

GEZE GC 152 — Optischer Deckenrauchmelder für FeststellanlagenKurz & Knapp:Optischer Deckenrauchmelder für GEZE Feststellanlagen FA GC 150Geprüft nach EN 54-7, bauaufsichtlich zugelassen nach DIN EN 1463724 V DC, 20 mA Stromaufnahme, Schutzart IP54Integrierte Alarmschwellennachführung für längere LebensdauerKomplett mit Montagesockel, selbstrückstellend nach AlarmProduktbeschreibungDer GEZE GC 152 ist ein optischer Deckenrauchmelder für den Einsatz in GEZE Feststellanlagen FA GC 150. Er wird als zusätzlicher Rauchmelder an eine Rauchschalterzentrale RSZ 6 oder RSZ 7 angeschlossen und überwacht den Deckenbereich vor der Brandschutztür.Der Rauchmelder arbeitet nach dem Streulichtprinzip und ist nach EN 54-7 geprüft. Die integrierte Alarmschwellennachführung kompensiert leichte Verschmutzungen des optischen Systems und verlängert so die Lebensdauer. Die Leitungsüberwachung erkennt Kabelbrüche und Kurzschlüsse automatisch.Der GC 152 wird komplett mit Montagesockel geliefert und ist selbstrückstellend — nach einem Alarm kehrt er automatisch in den Überwachungsmodus zurück. Die optische Betriebszustandsanzeige signalisiert den aktuellen Status.Technische DatenEigenschaftWertTypOptischer Rauchmelder (Streulichtprinzip)Versorgungsspannung24 V DCStromaufnahme20 mASchutzartIP54Umgebungstemperatur-5 bis +50 °CAlarmschwellennachführungJa, integriertLeitungsüberwachungJa, integriertSelbstrückstellendJaMontageDeckenmontageFarbeWeiß RAL 9010SystemkompatibilitätDer GC 152 ist Bestandteil des GEZE Feststellanlagen-Systems FA GC 150:Rauchschalterzentrale RSZ 6 — Kompakte Zentrale mit GC 151 SturzmelderRauchschalterzentrale RSZ 7 — Zentrale mit Teleskopfunktion, bis 2 zusätzliche GC 152R-Gleitschiene TS 5000 — Gleitschiene mit integrierter RSZR-ISM-Gleitschiene TS 5000 — Für zweiflügelige Türen mit integrierter RSZPro RSZ 7 können bis zu 2 zusätzliche Rauchmelder (GC 152 oder GC 153) angeschlossen werden.MontageDer GC 152 wird an der Decke im Bereich vor der Brandschutztür montiert. Der mitgelieferte Sockel wird an der Decke befestigt, der Melder wird eingedreht. Die Verkabelung erfolgt über ein 2-adriges Kabel zur Rauchschalterzentrale.Der Montageort richtet sich nach den Vorgaben der DIN EN 14637 und den DIBt-Zulassungsbestimmungen. In der Regel wird der Melder im Bereich des Raucheintritts vor der Tür positioniert.Normen und ZulassungenNormBeschreibungEN 54-7Punktförmige Rauchmelder nach Streulicht-, Durchlicht- oder IonisationsprinzipDIN EN 14637Feststellanlagen für DrehflügeltürenDIBtAllgemeine bauaufsichtliche Zulassung im System FA GC 150 GEZE Rauchmelder und Zentralen im Vergleich KomponenteTypMontageSpannungBesonderheit RSZ 6RauchschalterzentraleSturz230 V AC / 24 V DCKompakte Standard-RSZ RSZ 7RauchschalterzentraleSturz230 V AC / 24 V DCTeleskop-Funktion, überbrückt Überstände bis 30 mm GC 151Sturzmelder (optisch)Im RSZ-Gehäuseüber RSZKein Deckenmelder nötig, direkt über der Tür GC 152Deckenmelder (optisch)Decke24 V DCAlarmschwellennachführung, Leitungsüberwachung, IP54 GC 172FunkrauchmelderDecke3 V (Batterie)8 Jahre Batterie, kabellos über GC 171 GC 171FunkmodulRSZ-nähe24 V DCBis 6 Funkteilnehmer, Nachrüstung ohne Kabel GC 175FunkeingabemodulWand3 V (Batterie)Taster/BMA kabellos anbinden Wireless KIT GC 170Funk-SetDecke + RSZgemischtGC 171 + 2× GC 172 als Komplettpaket Stromversorgung RSZ 6StromversorgungWand230 V / 24 VErsatz-Netzteil für RSZ 6 EinsatzgebieteKrankenhäuser und KlinikenBrandschutztüren in Flurbereichen und Stationszugängen. Zuverlässige Rauchdetektion auch bei erhöhter Luftfeuchtigkeit durch automatische Alarmschwellennachführung.Pflegeeinrichtungen und SeniorenheimeBrandabschnittstüren in Wohnbereichen. Frühzeitige Raucherkennung ermöglicht Evakuierung von Personen mit eingeschränkter Mobilität.Hotels und BeherbergungsbetriebeBrandschutztüren in Fluren und Treppenhäusern. Automatisches Schließen der Türen bei Rauchalarm schützt schlafende Gäste.Büro- und VerwaltungsgebäudeBrandabschnittstüren in Fluren. Hohe Durchgangsfrequenz erfordert zuverlässige Feststellanlagen mit normgerechter Rauchdetektion.Schulen und BildungseinrichtungenFluchtwege und Brandabschnitte. Normgerechte Raucherkennung nach EN 54-7 sichert schnelles Schließen der Brandschutztüren.Fehlersuche & TroubleshootingProblem: LED dauerhaft rotUrsache 1: Rauchalarm aktiv — Raum lüften. Nach Abklingen setzt sich der Melder selbst zurück (selbstrückstellend).Ursache 2: Melder verschmutzt — Austausch erforderlich (Reinigung oder Öffnen des Melders nicht zulässig).Ursache 3: Lebensdauer überschritten (8 Jahre nach DIN 14677) — Melder tauschen.Problem: Melder wird von Zentrale nicht erkanntUrsache 1: Kabelverbindung unterbrochen — Leitung und Klemmen prüfen.Ursache 2: Abschlusswiderstand fehlt am Ende der Melderlinie — Widerstand einsetzen.Ursache 3: Sockelkontakt verschmutzt — Melder aus Sockel nehmen und Kontakte reinigen.Problem: Fehlalarm ohne sichtbaren RauchUrsache 1: Hohe Staubbelastung — Melder ggf. durch Thermoschalter ersetzen (NICHT in Flucht-/Rettungswegen — dort nur optische Rauchschalter zulässig).Ursache 2: Insekten in der Rauchkammer — Melder tauschen.Ursache 3: Alarmschwellennachführung am Limit — Melder hat Verschmutzungsgrenze erreicht, Austausch nötig.Problem: Melder löst bei Prüfung nicht ausUrsache 1: Prüfaerosol zu weit entfernt gesprüht — direkt an die Rauchkammer halten.Ursache 2: Prüfaerosol leer oder abgelaufen — neues Prüfaerosol verwenden (Hekatron 918/5).Ursache 3: Melder defekt — austauschen.Wartung & Prüfung nach DIN 14677PrüfungIntervallDurchführungUmfangFunktionsprüfungMonatlichEingewiesene PersonRauchmelder mit Prüfaerosol auslösen, Tür muss selbsttätig schließen, Handtaster betätigenUmstellung auf vierteljährlichNach 12 fehlerfreien MonatsprüfungenEingewiesene PersonWie monatliche Prüfung — Umstellung dokumentierenJährliche FachprüfungJährlichFachkraft nach DIN 14677-2Vollständige Inspektion: Schließkraft, Schließgeschwindigkeit, Feststellfunktion, Kabelverbindungen, Spannungsversorgung, Rauchmelder-ZustandRauchmelder-Tausch8 JahreFachkraftHerstelldatum auf Typenschild prüfen — Melder nach 8 Jahren austauschen (DIN 14677)Prüfbuch führenFortlaufendBetreiberAlle Prüfungen dokumentieren, Prüfbuch für wiederkehrende Prüfungen bereithaltenPrüfmittel: Prüfaerosol (z.B. Hekatron 918/5, FCKW-frei) für optische Rauchschalter. Rauchmelder dürfen nicht gereinigt oder geöffnet werden — bei Verschmutzung austauschen.Abnahme: Nach Erstmontage und nach jedem Gerätetausch mit einem Gerät, das nicht in der letzten Zulassung aufgeführt war, ist eine Neuabnahme durch autorisiertes Fachpersonal erforderlich.Häufige FragenWann wird ein zusätzlicher GC 152 Deckenrauchmelder benötigt?Wenn der in der RSZ integrierte Sturzmelder GC 151 allein nicht ausreicht — etwa bei großen Vorräumen, Fluren oder wenn die Rauchausbreitung zur Tür verzögert ist.Wie viele GC 152 können an eine RSZ 7 angeschlossen werden?Bis zu 2 zusätzliche Rauchmelder (GC 152 oder Temperaturmelder GC 153).Was bedeutet Alarmschwellennachführung?Der Melder passt seine Empfindlichkeit automatisch an leichte Verschmutzungen an. Das verhindert Fehlalarme und verlängert die Wartungsintervalle. Kaufberatung: Den richtigen Rauchmelder für Ihre GEZE Feststellanlage waehlen GC 152 oder GC 151 – Deckenmelder oder Sturzmelder?Der GC 152 ist ein Deckenrauchmelder für die Deckenmontage. Der GC 151 ist ein Sturzmelder, der bereits in den Zentralen RSZ 6 und RSZ 7 integriert ist. Der GC 152 ergänzt den Sturzmelder bei breiten Fluren oder wenn die Deckenerkennung zuverlässiger ist. Wann ist ein zusaetzlicher Deckenrauchmelder Pflicht?Ein zusaetzlicher Deckenmelder ist empfehlenswert bei Flurbreiten über 3 m, abgehängten Decken oder wenn Rauchschürzen den Sturzmelder beeinträchtigen. Die Brandschutz-Abnahme kann einen Deckenmelder fordern – klären Sie dies mit dem Abnahmeprüfer. Kann ich den GC 152 statt eines Funkrauchmelders verwenden?Der GC 152 ist kabelgebunden und wird direkt an die RSZ 6 oder RSZ 7 angeschlossen. Wenn keine Kabelverlegung möglich ist, waehlen Sie stattdessen den Funkrauchmelder GC 172 mit dem Funkmodul GC 171. Ist der GC 152 mit dem RM 1003 austauschbar?Nein. Der RM 1003 ist ein eigenständiger 24-V-Rauchmelder mit VdS-Zulassung für BMA-Anbindungen. Der GC 152 ist ausschliesslich als Ergänzung zu einer RSZ 6 oder RSZ 7 konzipiert und nicht einzeln als Rauchmelder einsetzbar. Wie viele GC 152 kann ich an eine Zentrale anschliessen?An die RSZ 6 und RSZ 7 kann jeweils ein zusaetzlicher GC 152 angeschlossen werden. Die Zulassung deckt maximal einen Sturz- und einen Deckenmelder pro Zentrale ab.

GEZE Prüfbuch für FeststellanlagenPrüfbuch zur Dokumentation der monatlichen und jährlichen Prüfungen nach DIN 14677.Kurz & Knapp:Dokumentation monatlicher und jährlicher PrüfungenNach DIN 14677Pflicht für jeden Betreiber einer FeststellanlageProduktbeschreibungDas GEZE Prüfbuch dient der lückenlosen Dokumentation aller Prüfungen an Feststellanlagen. Nach DIN 14677 sind monatliche Sichtprüfungen (Betreiber) und jährliche Fachkraftprüfungen vorgeschrieben.Das Prüfbuch enthält vorgedruckte Formulare und wird bei der Feststellanlage aufbewahrt.Technische DatenEigenschaftWertTypPrüfbuchNormDIN 14677Prüfintervallemonatlich (Betreiber) + jährlich (Fachkraft)Ident-Nr.079141Zugehörige ProdukteGEZE Zulassungsschild — Pflicht-KennzeichnungGEZE Abnahmeset — ErstabnahmeGEZE GC 151 RaucherkennungsteilGEZE RSZ 6 Rauchschalterzentrale oder GEZE RSZ 7 Alternativ kompatible Rauchmelder: Neben GEZE-eigenen Rauchmeldern auch Hekatron ORS 142 und ORS 155 F einsetzbar (über GEZE RSZ 6). Häufige FragenWie oft muss geprüft werden?Monatlich Sichtprüfung durch Betreiber, jährlich Prüfung durch Fachkraft. Beides im Prüfbuch dokumentieren.Wer führt die jährliche Prüfung durch?Eine Fachkraft mit Sachkunde für Feststellanlagen. Das GEZE Abnahmeset enthält die nötigen Prüfmittel.KaufentscheidungWelches Zubehör brauche ich für meine Feststellanlage?Eine zugelassene Feststellanlage besteht aus: Rauchmelder (Auslösung), Feststellvorrichtung (Haftmagnet oder E-Feststellung), Energieversorgung und Zulassungsschild. Bei der Erstinbetriebnahme benötigen Sie zusätzlich ein Prüfbuch und ein Abnahmeset. Alle Komponenten müssen zueinander kompatibel und in der DIBt-Zulassung aufgeführt sein.Brauche ich ein Prüfbuch und Abnahmeset?Ja. Nach DIBt-Richtlinie muss jede Feststellanlage bei Inbetriebnahme abgenommen und dokumentiert werden. Das Prüfbuch dokumentiert die regelmäßigen Prüfungen (mindestens monatlich), das Abnahmeset enthält die Formulare für die Erstabnahme. Beides ist gesetzlich vorgeschrieben.Kann ich Feststellanlagen-Komponenten verschiedener Hersteller kombinieren?Nein. Alle Komponenten einer Feststellanlage müssen in der gleichen DIBt-Zulassung aufgeführt sein. Eine GEZE Feststellanlage darf nur mit GEZE-zugelassenen Komponenten betrieben werden. Mischinstallationen verschiedener Hersteller sind nicht zulässig.

GEZE Haftmagnet Wandmontage mit GrundplatteElektromagnetische Türfeststellung für Feststellanlagen. 24V DC, 400 N Haltekraft, vormontierte Grundplatte für direkte Wandmontage.Kurz & Knapp:24 V DC, 400 N HaltekraftWandmontage mit GrundplatteKompatibel mit allen GEZE Feststellanlagen (FA GC 150)Passend zu GEZE RSZ 6 Rauchschalterzentrale und GEZE RSZ 7ProduktbeschreibungDer GEZE Haftmagnet mit Grundplatte ist für die Wandmontage konzipiert. Er hält Brandschutztüren im Normalbetrieb offen und gibt sie bei Rauchalarm automatisch frei. Die vormontierte Grundplatte vereinfacht die Montage erheblich.Die Haltekraft von 400 N gewährleistet ein sicheres Festhalten der Tür. Die Stromversorgung erfolgt über eine GEZE RSZ 6 Rauchschalterzentrale oder GEZE RSZ 7.Technische DatenEigenschaftWertBetriebsspannung24 V DCHaltekraft400 NMontageWandmontage mit GrundplatteIdent-Nr.115829KompatibilitätKompatibel mit allen GEZE Feststellanlagen FA GC 150. Benötigt GEZE GC 151 Raucherkennungsteil und Rauchschalterzentrale (GEZE RSZ 6 Rauchschalterzentrale oder GEZE RSZ 7).Passende Haftgegenplatten:GEZE Haftgegenplatte Standard GEZE Haftgegenplatte mit Federpuffer — für geräuscharmes Anlegen GEZE Haftgegenplatte mit Gelenk — für schräge MontagesituationenWeitere Haftmagnete:GEZE Haftmagnet Grundmodell GEZE Haftmagnet Bodenmontage GEZE Ganzmetall-Haftmagnet 185 mm GEZE Ganzmetall-Haftmagnet 335 mm Alternativ kompatible Rauchmelder: Neben GEZE-eigenen Rauchmeldern auch Hekatron ORS 142 und ORS 155 F einsetzbar (über GEZE RSZ 6). GEZE Haftmagnete im Vergleich ModellArt.-Nr.MontageAusladungBesonderheit Haftmagnet Wandmontage115829Wandmit GrundplatteUniversell, schnelle Montage Haftmagnet Grundmodell115830Wand / EinbauvariabelFlexible Konstruktion Haftmagnet Bodenmontage115951BodenAlugehäuseIntegrierter Drucktaster Ganzmetall-Haftmagnet 185 mm115952Wand185 mmStandrohr, kürzbar Ganzmetall-Haftmagnet 335 mm115953Wand335 mmStandrohr, kürzbar Türhaftmagnet 65 mm155573Wand65 mm SockelKompakt, geringer Wandabstand Alle Haftmagnete: 24V DC, 400 N Haltekraft. Benötigen eine Haftgegenplatte. Häufige FragenWelche Haftgegenplatte wird benötigt?Für Standardmontage die GEZE Haftgegenplatte Standard. Bei Schwingungen die GEZE Haftgegenplatte mit Federpuffer. Bei schräger Montage die GEZE Haftgegenplatte mit Gelenk.Was wird für eine komplette Feststellanlage benötigt?Haftmagnet + Haftgegenplatte + GEZE RSZ 6 oder GEZE RSZ 7 + GEZE GC 151 Raucherkennungsteil + GEZE Zulassungsschild. Die Prüfung dokumentieren Sie im GEZE Prüfbuch.Der Haftmagnet hält die Tür nicht — mögliche Ursachen?Prüfen Sie: 1) Stromversorgung 24 V DC vorhanden? 2) Haftgegenplatte plan aufliegend? 3) Oberflächen sauber und fettfrei? 4) Kabel korrekt angeklemmt (Polarität beachten)? Bei Resttragkraft unter 400 N kann auch ein verschlissener Anker die Ursache sein.Muss der Haftmagnet nach DIN 14677 regelmäßig geprüft werden?Ja. Feststellanlagen müssen mindestens einmal jährlich durch eine befähigte Person geprüft werden. Die Prüfung umfasst Funktion, Haltekraft und Auslösung. Ergebnisse im GEZE Prüfbuch dokumentieren. Zusätzlich monatliche Sichtprüfung durch den Betreiber empfohlen.Kann der Haftmagnet auch an Brandschutztüren T90 eingesetzt werden?Ja, sofern die gesamte Feststellanlage eine gültige allgemeine bauaufsichtliche Zulassung (abZ) besitzt. Der Haftmagnet selbst ist nur eine Komponente — entscheidend ist die zugelassene Kombination aus Rauchschalterzentrale, Rauchmelder, Haftmagnet und Türschließer.Wandmontage oder Bodenmontage — wann welche Variante?Wandmontage (dieses Modell) ist Standard bei ausreichend tragfähiger Wand neben der Tür. Bodenmontage wählen Sie, wenn keine Wand verfügbar ist (z. B. Doppelflügeltüren in breiten Fluren) oder wenn der Bodenbelag stabil genug ist. Ganzmetall-Varianten (185 mm / 335 mm) bei größerem Abstand zwischen Wand und Türblatt.Wie hoch ist der Stromverbrauch im Haltebetrieb?Im Haltebetrieb ca. 1,8 W (75 mA bei 24 V DC). Bei Stromunterbrechung löst der Magnet sofort aus und die Tür schließt selbsttätig — das ist das Sicherheitsprinzip (Ruhestromprinzip).Welche Zentrale brauche ich für diesen Haftmagneten?Der Haftmagnet wird an eine Feststellanlagen-Zentrale (z.B. Hekatron FSZ oder RSZ) angeschlossen. Die Zentrale überwacht den Rauchmelder und löst bei Alarm den Magneten aus. Kaufberatung: Welcher Haftmagnet für Ihre Feststellanlage? Wandmontage oder Bodenmontage — wann eignet sich welche Variante?Die Wandmontage mit Grundplatte ist die häufigste Lösung für Brandschutztüren im Innenbereich. Die vormontierte Grundplatte vereinfacht die Ausrichtung und spart Montagezeit. Bodenmontage mit dem Haftmagnet Bodenmontage empfiehlt sich bei Glaswänden, fehlenden Befestigungsmöglichkeiten an der Wand oder bei bodennaher Türfeststellung in Fluchtwegen. Worin unterscheidet sich der Haftmagnet mit Grundplatte vom Haftmagnet Grundmodell?Das Grundmodell ist flexibel einsetzbar — direkt an der Wand, in Mauerwerksaussparungen oder in eigene Konstruktionen einbaubar. Die Variante mit Grundplatte bietet dagegen eine sofort montierbare Lösung mit definiertem Wandabstand und vereinfachter Kabelführung. Für die meisten Standardsituationen an massiven Wänden ist die Grundplatten-Variante die zeitsparendere Wahl. Welche Gegenplatte brauche ich?Die Gegenplatte muss separat bestellt werden. Für gerade Türblätter eignet sich die Haftgegenplatte Standardausführung. Bei leichten Winkelabweichungen bis 6° gleicht die Haftgegenplatte mit Gelenk Toleranzen automatisch aus. Die Haftgegenplatte mit Federpuffer federt den Türanschlag ab und eignet sich besonders für schwere Türflügel oder häufig frequentierte Durchgänge. Reicht die Haltekraft von 400 N für meine Tür?400 N (ca. 40 kg) reichen für die meisten einflügeligen Brandschutztüren im Innenbereich. Bei Außentüren mit Windlast oder besonders schweren Türflügeln sind die Ganzmetall-Haftmagnet 185 mm oder Ganzmetall-Haftmagnet 335 mm mit bis zu 1000 N Haltekraft die bessere Wahl. Kann ich den Haftmagneten an eine bestehende Feststellanlage anschließen?Ja. Alle GEZE Haftmagnete arbeiten mit 24V DC und sind kompatibel mit der RSZ 6 Rauchschalterzentrale, der RSZ 7 sowie Rauchmeldern wie dem RM 1003 Rauchmelder oder GC 152 Rauchmelder. Die Verdrahtung erfolgt über das Ruhestromprinzip — bei Stromausfall oder Rauchauslösung wird die Tür automatisch freigegeben. Brauche ich einen separaten Taster zur manuellen Auslösung?Ein Unterbrechertaster ist bei FSA-Anlagen baurechtlich nicht vorgeschrieben, aber empfehlenswert — etwa an Pforten oder in Bereichen, wo Mitarbeiter die Tür manuell schließen wollen. Der Haftmagnet Bodenmontage hat einen Drucktaster bereits integriert. Für die Wandmontage-Varianten kann ein externer Flächentaster oder Flächentaster Edelstahl ergänzt werden.

GEZE UnterbrechertasterHandauslösetaster (AS 500) zur manuellen Auslösung von Feststellanlagen. Mit integriertem Abschlusswiderstand zur Leitungsüberwachung.Kurz & Knapp:Handauslösetaster für GEZE FeststellanlagenIntegrierter Abschlusswiderstand zur LeitungsüberwachungIn Deutschland Pflicht bei Freilauftürschließern (EFS/RFS)Abmessungen: 80 x 80 x 9 mm, alpinweiß/rotProduktbeschreibungDer GEZE Unterbrechertaster AS 500 dient zur manuellen Auslösung von Feststellvorrichtungen. Bei Betätigung wird die Stromversorgung zum Haftmagnet unterbrochen und die Tür schließt selbsttätig.Der integrierte Abschlusswiderstand ermöglicht die Leitungsüberwachung — Drahtbruch oder Kurzschluss werden von der Rauchschalterzentrale erkannt.In Deutschland ist ein Unterbrechertaster bei Freilauftürschließern (EFS/RFS) vorgeschrieben.Technische DatenEigenschaftWertTypUnterbrechertaster AS 500Betriebsspannung24 V DCAbschlusswiderstandintegriertLeitungsüberwachungjaAbmessungen80 x 80 x 9 mmFarbealpinweiß/rotIdent-Nr.116266KompatibilitätFür alle GEZE Feststellvorrichtungen mit GEZE RSZ 6 Rauchschalterzentrale oder GEZE RSZ 7.Typische Systemkomponenten:GEZE GC 151 RaucherkennungsteilHaftmagnete: GEZE Haftmagnet Wandmontage, GEZE Haftmagnet Grundmodell, GEZE Haftmagnet Bodenmontage, GEZE Ganzmetall-Haftmagnet 185 mm, GEZE Ganzmetall-Haftmagnet 335 mmGEZE Zulassungsschild — Pflicht-Kennzeichnung Alternativ kompatible Rauchmelder: Neben GEZE-eigenen Rauchmeldern auch Hekatron ORS 142 und ORS 155 F einsetzbar (über GEZE RSZ 6). Häufige FragenIst ein Unterbrechertaster Pflicht?In Deutschland bei Freilauftürschließern (EFS/RFS) vorgeschrieben. Bei Haftmagnet-Anlagen empfohlen.Was bewirkt der Abschlusswiderstand?Leitungsüberwachung: Die Rauchschalterzentrale erkennt Drahtbruch oder Kurzschluss in der Tasterleitung.KaufentscheidungAufputz- oder Unterputztaster — was ist besser?Aufputztaster lassen sich ohne Stemmarbeiten direkt auf die Wand montieren und eignen sich ideal für Nachrüstungen. Unterputztaster sind optisch dezenter und werden bündig in die Wand eingelassen — sie erfordern jedoch eine Unterputzdose. Für Bestandsgebäude empfiehlt sich meist die Aufputzvariante.Welchen Taster brauche ich für barrierefreien Zugang?Für barrierefreie Zugänge nach DIN 18040 eignen sich großflächige Flächentaster, die auch mit dem Ellbogen oder Rollstuhl bedienbar sind. Der GEZE Flächentaster Edelstahl bietet eine große Betätigungsfläche und erfüllt die Anforderungen an barrierefreie Bedienelemente.Kann ich den Taster mit meiner Feststellanlage kombinieren?Ja, GEZE Taster können in Feststellanlagen integriert werden — beispielsweise als Auslösetaster zum manuellen Schließen der Tür. Der Unterbrechertaster dient speziell dazu, die Feststellung zu unterbrechen und die Tür kontrolliert zu schließen.

GEZE Türhaftmagnet Wandmontage mit Sockel 65 mmKurz & Knapp:Elektromagnetischer Türhaftmagnet für Feststellanlagen, 24 V DCWandmontage mit 65 mm Sockel — überbrückt den Abstand zwischen Wand und Türblatt400 N Haltekraft für sichere Feststellung von BrandschutztürenFür GEZE Feststellanlagen FA GC 150, gesteuert über RSZ 6 oder RSZ 7Bei Rauchalarm unterbricht die RSZ die Stromversorgung — Tür schließt selbstständigProduktbeschreibungDer GEZE Türhaftmagnet mit 65 mm Sockel ist ein elektromagnetisches Feststellelement für Brandschutztüren. Er wird an der Wand montiert und hält das Türblatt über eine Haftgegenplatte (separat erhältlich) in der geöffneten Position fest.Der 65 mm Sockel überbrückt den Abstand zwischen Wandoberfläche und Türblatt, wenn eine direkte Wandmontage ohne Sockel nicht möglich ist — beispielsweise bei zurückgesetzten Türen oder breiten Zargen.Der Haftmagnet wird mit 24 V DC versorgt und erreicht eine Haltekraft von 400 N. Er ist Bestandteil des GEZE Feststellanlagen-Systems FA GC 150 und wird über eine Rauchschalterzentrale RSZ 6 oder RSZ 7 gesteuert. Bei Raucherkennung unterbricht die RSZ die Stromversorgung, der Magnet löst sich und die Tür schließt durch den montierten Türschließer.Technische DatenEigenschaftWertTypElektromagnetischer TürhaftmagnetSpannungsversorgung24 V DCHaltekraft400 NMontageWandmontageSockel65 mmFunktionStromlos öffnend (Fail-Safe)SystemkompatibilitätDer Haftmagnet ist Bestandteil des GEZE Feststellanlagen-Systems FA GC 150:Rauchschalterzentrale RSZ 6 oder RSZ 7 — Liefert 24 V DC und überwacht RauchmelderHaftgegenplatte — Wird am Türblatt befestigt (separat erhältlich, verschiedene Ausführungen)Türschließer — Beliebiger GEZE Türschließer für das kontrollierte SchließenRauchmelder GC 152 — Zusätzlicher DeckenrauchmelderMontageDer Haftmagnet wird an der Wand hinter der geöffneten Tür befestigt. Der 65 mm Sockel wird zwischen Wand und Magnetkörper montiert. Die Haftgegenplatte wird auf der Türblattrückseite gegenüber dem Magneten positioniert.Der elektrische Anschluss erfolgt über ein 24 V DC-Kabel zur Rauchschalterzentrale. Die Ausrichtung von Magnet und Gegenplatte muss flächig sein, damit die volle Haltekraft von 400 N erreicht wird. GEZE Haftmagnete im Vergleich ModellArt.-Nr.MontageAusladungBesonderheit Haftmagnet Wandmontage115829Wandmit GrundplatteUniversell, schnelle Montage Haftmagnet Grundmodell115830Wand / EinbauvariabelFlexible Konstruktion Haftmagnet Bodenmontage115951BodenAlugehäuseIntegrierter Drucktaster Ganzmetall-Haftmagnet 185 mm115952Wand185 mmStandrohr, kürzbar Ganzmetall-Haftmagnet 335 mm115953Wand335 mmStandrohr, kürzbar Türhaftmagnet 65 mm155573Wand65 mm SockelKompakt, geringer Wandabstand Alle Haftmagnete: 24V DC, 400 N Haltekraft. Benötigen eine Haftgegenplatte. Häufige FragenWann brauche ich den 65 mm Sockel?Wenn der Abstand zwischen Wand und Türblatt zu groß ist für eine direkte Wandmontage. Der Sockel überbrückt 65 mm und bringt den Magneten näher an das Türblatt.Brauche ich eine separate Haftgegenplatte?Ja, die Haftgegenplatte wird am Türblatt befestigt und ist separat erhältlich. GEZE bietet verschiedene Ausführungen: Standard, mit Federpuffer oder mit Gelenk.Was passiert bei Stromausfall?Der Haftmagnet arbeitet nach dem Fail-Safe-Prinzip: Bei Stromunterbrechung löst er sich automatisch und die Tür schließt durch den Türschließer. Die Brandschutztür ist also auch bei Stromausfall gesichert.Kann der Haftmagnet mit jedem Türschließer kombiniert werden?Ja, der Haftmagnet arbeitet unabhängig vom Türschließer. Er hält nur die Tür fest — für das kontrollierte Schließen ist ein separater Türschließer erforderlich. Kaufberatung: GEZE Türhaftmagnet mit 65 mm Sockel — kompakte Wandmontage Was unterscheidet den 65-mm-Sockel von der Standard-Grundplatte?Der 65 mm hohe Sockel positioniert den Magneten mittig auf Türblatthöhe und schafft einen definierten Wandabstand für die Kabelzuführung. Der Haftmagnet mit Grundplatte hat eine flachere Grundplatte und sitzt näher an der Wand. Der Sockel-Haftmagnet eignet sich besonders bei niedrigen Montageposition oder wenn der Magnet auf Türklinken-Höhe sitzen soll. GEZE oder Hekatron Haftmagnete — welches System wählen?Beide Systeme sind technisch gleichwertig, aber nicht miteinander kompatibel innerhalb einer Feststellanlage. GEZE Haftmagnete passen zu GEZE Zentralen (RSZ 6 Rauchschalterzentrale, RSZ 7) und GEZE Rauchmeldern (RM 1003 Rauchmelder, GC 152 Rauchmelder). Hekatron hat ein eigenes geschlossenes System. Entscheidend ist, welche Zentrale bereits verbaut ist — bleiben Sie beim gleichen Hersteller. Welche Gegenplatte ist die richtige Wahl?Die Haftgegenplatte Standardausführung für Standard-Einbausituationen mit geradem Türblatt. Die Haftgegenplatte mit Gelenk bei leichten Winkelabweichungen bis 6° — empfehlenswert bei älteren Türen mit Spiel. Die Haftgegenplatte mit Federpuffer dämpft den Anschlag und schont den Magneten bei häufig frequentierten Türen. 400 N Haltekraft — für welche Türen geeignet?400 N reichen für einflügelige Brandschutztüren bis ca. 120 kg im Innenbereich. Für schwerere Türen oder Außentüren mit Windlast empfehlen sich die Ganzmetall-Haftmagnete: Ganzmetall-Haftmagnet 185 mm (kompakt) oder Ganzmetall-Haftmagnet 335 mm (große Ausladung) mit jeweils 1000 N. Kann ich den Sockel-Haftmagneten nachrüsten?Ja. Für die Nachrüstung benötigen Sie eine 24V-DC-Leitung vom Haftmagneten zur Zentrale. Bei bestehendem Kabelkanal ist die Montage unkompliziert. Für kabellose Rauchüberwachung lässt sich der Funkrauchmelder GC 172 mit Funkmodul GC 171 kombinieren — nur die Stromversorgung des Magneten muss kabelgebunden bleiben. Welches Zubehör ist für eine komplette Feststellanlage nötig?Neben dem Haftmagneten und der Gegenplatte benötigen Sie: einen zugelassenen Rauchmelder (RM 1003 Rauchmelder oder GC 152 Rauchmelder), eine Zentrale (RSZ 6 Rauchschalterzentrale oder RSZ 7), sowie zur Inbetriebnahme ein Prüfbuch für Feststellanlagen. Optional: Unterbrechertaster oder Flächentaster zur manuellen Auslösung.

GEZE Türhaftmagnet Wandmontage Aufputz – Zuverlässige Feststellung für Brandschutztüren Elektromagnetische Türfeststellung | 24V DC, 490 N Haltekraft | Wandmontage Aufputz | Für alle GEZE Feststellanlagen FA GC 150 | Art.-Nr. 155569 Kurz & KnappGEZE Türhaftmagnet zur Aufputz-Wandmontage – hält Brandschutztüren im Alltag komfortabel offen490 N Haltekraft bei 24V DC – hält auch schwere Brandschutztüren sicher in PositionBei Rauchalarm, Stromausfall oder Handauslösung gibt der Magnet die Tür sofort freiZugelassen mit allen GEZE Rauchschalterzentralen (RSZ 6, RSZ 7)Ideal wenn kein Platz für Bodenmontage oder Standrohr vorhanden ist Wann wird der Türhaftmagnet Wandmontage AP eingesetzt? Der GEZE Türhaftmagnet Wandmontage Aufputz ist Teil des Feststellanlagen-Systems FA GC 150. Er wird an der Wand neben der Tür montiert und hält das Türblatt über eine Haftgegenplatte elektromagnetisch offen. Die Aufputz-Variante eignet sich besonders, wenn eine Unterputzmontage baulich nicht möglich ist oder nachgerüstet werden soll. Der Magnet kann auch mit passendem Zubehör zur Bodenmontage umgerüstet werden. Im Alarmfall – ausgelöst durch Rauchmelder (GC 152), Sturzrauchschalter (GC 151), Handauslösetaster oder BMA-Signal – unterbricht die Rauchschalterzentrale die Stromversorgung. Der Haftmagnet gibt die Tür frei und der Türschließer schließt die Brandschutztür selbsttätig. Vorteile des GEZE Türhaftmagnets Wandmontage AP Hohe Haltekraft: 490 N halten auch schwere, gedichtete Brandschutztüren sicher in der offenen Position Aufputzmontage: Kein Einlassen in die Wand nötig – ideal für Bestandsgebäude und Nachrüstung Fail-Safe-Prinzip: Bei Stromausfall gibt der Magnet die Tür sofort frei – die Brandschutztür schließt auch ohne Strom Universell kompatibel: Funktioniert mit allen GEZE Rauchschalterzentralen und dem Funkmodul GC 171 DIBt-zugelassen: Als Teil des Systems FA GC 150 bauaufsichtlich zugelassen Technische Daten BezeichnungTürhaftmagnet Wandmontage Aufputz Artikelnummer155569 HerstellerGEZE GmbH Betriebsspannung24V DC Haltekraft490 N MontageartWandmontage Aufputz (auch Bodenmontage mit Zubehör) AnschlussKabelgebunden an Rauchschalterzentrale Kompatibel mitAlle GEZE Feststellanlagen FA GC 150 ZulassungDIBt (als Teil FA GC 150) Systemübersicht FA GC 150 Der Türhaftmagnet ist eine Komponente des GEZE Feststellanlagen-Systems. Folgende Bauteile werden für eine vollständige Feststellanlage benötigt: KomponenteFunktion RSZ 6 oder RSZ 7Rauchschalterzentrale – Stromversorgung + Steuerung GC 151Sturzrauchschalter – Raucherkennung über der Tür GC 152Deckenrauchmelder – zusätzliche Raucherkennung HaftmagnetFeststellung – hält die Tür offen HaftgegenplatteGegenstück am Türblatt Häufige Fragen Welche Rauchschalterzentrale brauche ich für den Haftmagnet?Alle GEZE Rauchschalterzentralen sind kompatibel: RSZ 6 (kompakt), RSZ 7 (ausfahrbar mit Teleskopfunktion) oder der Sturzrauchschalter GC 151 mit integrierter Zentrale. Für kabellose Anbindung zusätzlich das Funkmodul GC 171. Was ist der Unterschied zwischen Aufputz (AP) und Unterputz (UP)?Bei der Aufputz-Variante wird der Magnet auf die Wandoberfläche geschraubt – sichtbar, aber einfach zu montieren. Die Unterputz-Variante wird bündig in die Wand eingelassen – optisch dezenter, erfordert aber einen Wandausschnitt. Kann der Haftmagnet auch am Boden montiert werden?Ja, mit passendem Bodenmontage-Zubehör von GEZE. Die AP-Variante bietet diese Flexibilität als Zusatzoption. Wie oft muss der Haftmagnet gewartet werden?Feststellanlagen müssen nach DIN 14677 jährlich geprüft werden. Der Haftmagnet selbst ist wartungsfrei – geprüft werden Haltekraft, Freigabefunktion und Verkabelung.

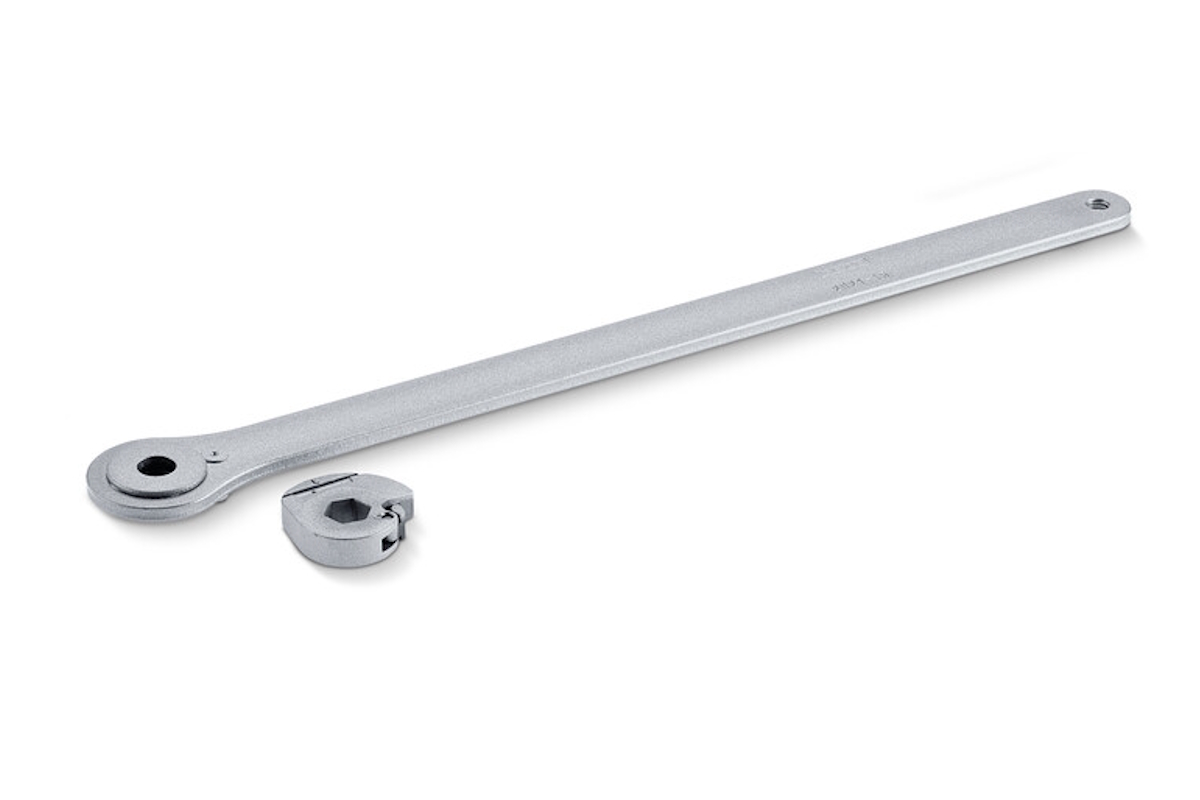

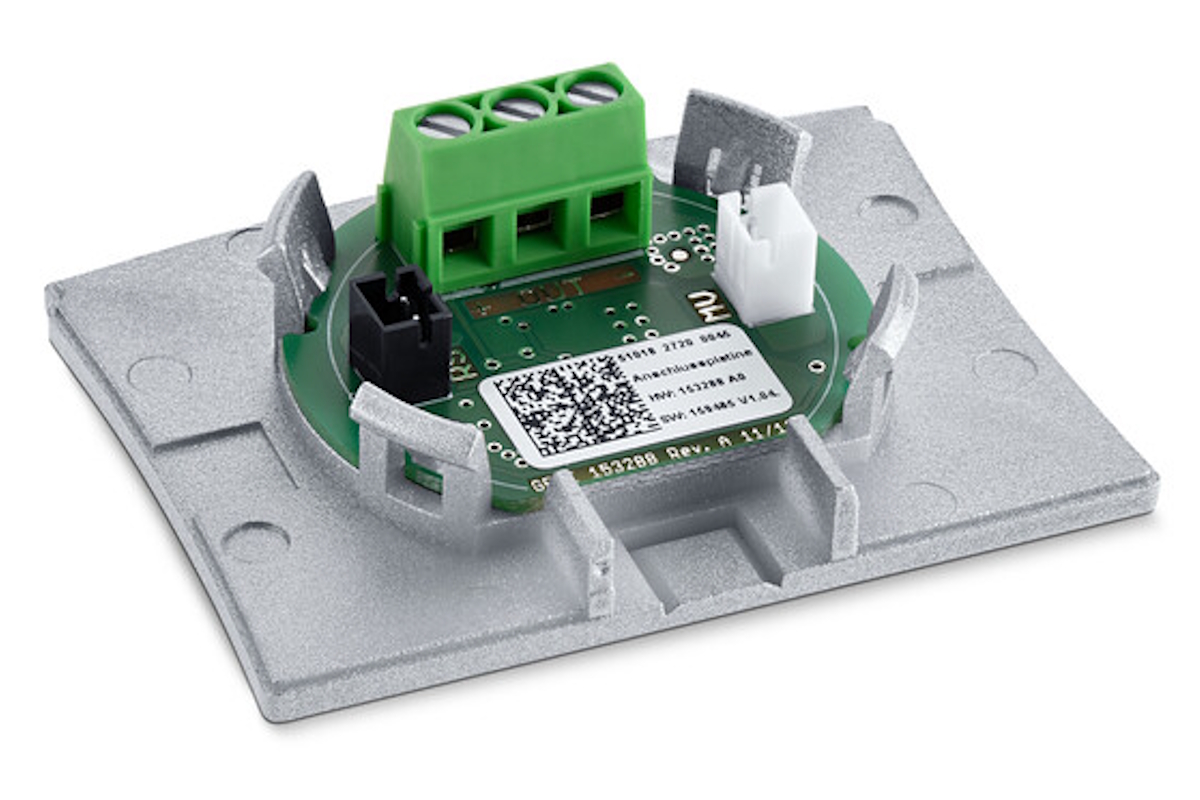

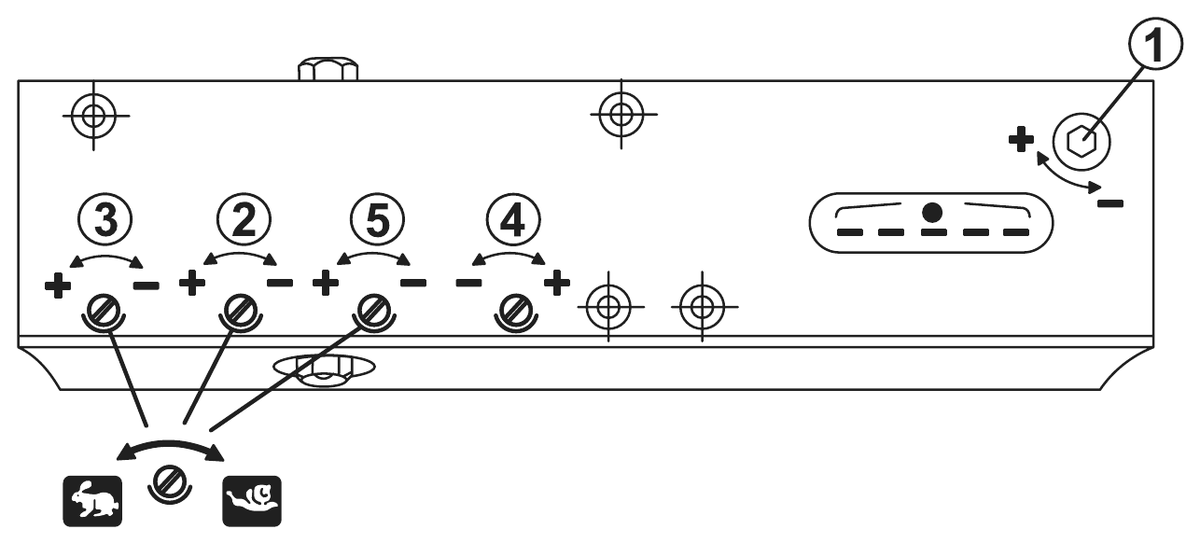

GEZE TS 5000 RFS – Freilauftürschließer mit RauchschalterzentraleFreilauf + integrierte RSZ: Tür ohne Widerstand öffnen, schließt nur im Alarmfall | EN 3-6, 24V DC | Art.-Nr. 155481M Kurz & KnappDer GEZE TS 5000 RFS ist ein Freilauftürschließer mit integrierter RauchschalterzentraleIm Normalbetrieb lässt sich die Tür nahezu ohne Widerstand öffnen und schließen (Freilauf)Erst im Brandfall schließt die Tür selbsttätigEN 3-6, 24V DC, mit KomfortrastfunktionBarrierefrei nach DIN 18040Unterbrechertaster in DE Pflicht! GEZE TS 5000 RFS – Barrierefreier Freilauftürschließer für BrandschutztürenDer GEZE TS 5000 RFS verbindet Brandschutz mit maximaler Barrierefreiheit. Im Normalbetrieb arbeitet der Türschließer im Freilaufmodus: Die Tür lässt sich nahezu ohne Widerstand in beide Richtungen begehen. Die Türschließerfunktion ist dabei deaktiviert – die Tür verhält sich, als wäre kein Schließer montiert.Die Freilauffunktion wird durch einmaliges Öffnen der Tür auf ca. 90° aktiviert. Die integrierte Komfortrastfunktion arretiert die Tür leicht am Ende des Freilaufbereichs, um ungewolltes Zulaufen zu verhindern.Im Brandfall erkennt das integrierte Raucherkennungsteil GC 151 den Rauch und löst die Schließfunktion aus – die Tür schließt selbsttätig und sicher. Gleiches geschieht bei Stromausfall (Sicherheitsprinzip: stromlos geschlossen).Wichtig: In Deutschland ist bei Freilauftürschließern ein Unterbrechertaster (z.B. GEZE AS 500, Art.-Nr. 116266) gesetzlich vorgeschrieben.Lieferumfang (Komplettverpackung):GEZE TS 5000 RFS Schließer EN 3-6Gleitschiene mit Freilauffunktion und KomfortrastfunktionIntegrierte Rauchschalterzentrale mit Alarmschwellennachführung, Verschmutzungsanzeige und Prüftaste Vorteile des GEZE TS 5000 RFSEchter Freilauf: Tür lässt sich im Normalbetrieb nahezu ohne Widerstand öffnen und schließen – kein spürbarer SchließerwiderstandMaximale Barrierefreiheit: Erfüllt DIN 18040 bis 1400 mm Flügelbreite – ideal für Krankenhäuser, Pflegeeinrichtungen, öffentliche GebäudeKomfortrastfunktion: Arretiert die Tür leicht am Ende des Freilaufbereichs, verhindert ungewolltes ZulaufenIntegrierte Rauchschalterzentrale: Mit Alarmschwellennachführung, Verschmutzungsanzeige und PrüftasteSicherheitsprinzip: Bei Rauchmelder-Alarm oder Stromausfall schließt die Tür selbsttätig24V DC Betrieb: Niederspannung, kompatibel mit gängigen NetzteilenOptische Schließkraftanzeige: EN-Größe direkt am Schließer ablesbar Technische DatenSchließkraftEN 3-6 (stufenlos von vorn einstellbar)Betriebsspannung24 V DCFreilaufbereich85°–160°Max. Flügelbreite1400 mmAbmessungen Schließkörper287 × 47 × 60 mmBauhöhe Gleitschiene30 mmFreilauffunktionElektrohydraulisch, aktivierbar durch Öffnung auf ca. 90°KomfortrastfunktionArretiert Tür am Ende des FreilaufbereichsRauchschalterzentraleIntegriert, mit Alarmschwellennachführung und VerschmutzungsanzeigeMontageTürblattmontage BandseiteEignungRechts und links angeschlagene Türen ohne UmstellungOberflächeSilberfarbig (weitere Farben erhältlich)BarrierefreiheitDIN 18040 bis 1400 mm FlügelbreiteUnterbrechertasterPflicht in DE (z.B. GEZE AS 500, Art.-Nr. 116266)NormenDIN EN 1154, DIN EN 1155, DIN 18040 MontageartenMontageartVarianteBeschreibungTürblattmontage BandseiteTS 5000 RFS (155481)Standardmontage: Schließer auf Türblatt, Gleitschiene am RahmenHinweis: Optionale Montageplatte für Bohrbild nach DIN EN 1154 Beiblatt 1 erhältlich (Art.-Nr. 059107). EN-Klassen und TürblattbreitenEN-KlasseMax. TürblattbreiteBarrierefreiheitEN 3950 mmDIN 18040EN 41100 mmDIN 18040EN 51250 mmDIN 18040EN 61400 mmDIN 18040Hinweis: Durch die Freilauffunktion ist Barrierefreiheit nach DIN 18040 bis zur vollen Flügelbreite von 1400 mm gegeben. Montagehinweise24V DC Spannungsversorgung zur Gleitschiene herstellen (separates Netzteil erforderlich)Unterbrechertaster (z.B. GEZE AS 500) montieren – in Deutschland gesetzliche Pflicht bei FreilauftürschließernFreilauffunktion aktiviert sich nach erstmaligem Öffnen der Tür auf ca. 90°Komfortrastfunktion arretiert Tür am Ende des Freilaufbereichs – Einstellung prüfenAlle hydraulischen Funktionen (Schließkraft, Schließgeschwindigkeit, Endschlag) von vorn einstellbarOptionale Montageplatte (059107) für Bohrbild nach DIN EN 1154 Beiblatt 1Für rechts und links angeschlagene Türen ohne Umstellung geeignetNach Montage: Funktionsprüfung durchführen (Freilauf, Rauchauslösung, Schließvorgang) Normen & ZulassungenDIN EN 1154 – Türschließer mit kontrolliertem SchließablaufDIN EN 1155 – Elektrisch gesteuerte Feststellvorrichtungen (Freilauf)DIN EN 14637 – Elektrisch gesteuerte Feststellanlagen für Feuer-/RauchschutztürenDIN 14677 – Instandhaltung von Feststellanlagen (jährliche Prüfung, Prüfbuch)DIN 18040 – Barrierefreiheit (bis 1400 mm Flügelbreite durch Freilauf)CE-Kennzeichnung Häufig gestellte FragenWas ist der Unterschied zwischen dem GEZE TS 5000 RFS und dem TS 5000 R?Der TS 5000 RFS hat eine Freilauffunktion: Die Tür lässt sich im Normalbetrieb ohne Widerstand öffnen. Der TS 5000 R hält die Tür lediglich in einer festen Position offen (Feststellung). Beim TS 5000 RFS ist die Schließerfunktion im Normalbetrieb deaktiviert.Warum ist ein Unterbrechertaster Pflicht?In Deutschland schreibt die Bauordnung bei Freilauftürschließern einen manuellen Unterbrechertaster vor. Damit kann die Schließfunktion jederzeit von Hand ausgelöst werden, z.B. bei Evakuierungen.Was passiert bei Stromausfall?Bei Stromausfall schließt die Tür selbsttätig (Sicherheitsprinzip: stromlos geschlossen). Der Brandschutz ist jederzeit gewährleistet.Kann der GEZE TS 5000 RFS an Brandschutztüren montiert werden?Ja. Der TS 5000 RFS ist nach DIN EN 1155 für die Montage an einflügeligen Feuer- und Rauchschutztüren zugelassen.Welches Netzteil wird benötigt?Ein 24V DC Netzteil (nicht im Lieferumfang). GEZE bietet passende Stromversorgungsteile an.In welchen Farben ist der GEZE TS 5000 RFS erhältlich?Silberfarbig (155481), Weiß (162086), Edelstahl ähnlich (162087) und nach RAL (155482).Warum beginnt der GEZE TS 5000 RFS erst ab EN 3?Die Freilauffunktion erfordert eine Mindestschließkraft von EN 3, um das zuverlässige Schließen im Brandfall sicherzustellen. EN 2 ist nicht möglich. Problemlösung & Troubleshooting Türschließer schließt die Tür nicht vollständig — was tun?Endschlag (Latching Speed, Ventil 2) höher einstellen. Dichtungswiderstand der Türdichtung prüfen — bei zu hohem Widerstand Schließkraft erhöhen. Feststellanlage hält die Tür nicht mehr offen — Ursache?Rauchmelder prüfen (Tauschpflicht nach 8 Jahren). LED an der Zentrale kontrollieren — Dauerlicht grün = OK, Blinken = Störung. Stromversorgung und Verkabelung zum Haftmagneten checken. LED an der Zentrale blinkt rot — was bedeutet das?Störungsmeldung: Rauchmelder defekt, verschmutzt oder Tauschfrist überschritten. Alternativ Kabelbruch oder Kurzschluss in der Melderlinie. Melder einzeln abklemmen, um fehlerhafte Komponente zu identifizieren. Häufige Fragen zur Türschließer-AuswahlWas unterscheidet den TS 5000 RFS vom TS 5000 R?Der TS 5000 R hat eine elektrische Feststellung — die Tür wird in einer Position gehalten. Der TS 5000 RFS hat eine elektrische Freilauffunktion — die Tür lässt sich nahezu widerstandsfrei öffnen und schließt nur im Brandfall. Das ist komfortabler und besser für barrierefreie Zugänge geeignet.Welcher Türschließer für barrierefreie Brandschutztüren die offen stehen sollen?Der TS 5000 RFS ist die beste Wahl: Freilauffunktion für widerstandsfreies Öffnen, integrierter Rauchmelder und Rauchschalterzentrale, Komfort-Rastfunktion zum Offenhalten. Alles in einem Gerät, DIN 18040 konform bis 1400 mm.Was ist die Komfort-Rastfunktion?Die Komfort-Rastfunktion arretiert die Tür am Ende des Freilaufbereichs (ca. 90°) in der Offenstellung. Die Tür bleibt offen stehen bis sie manuell geschlossen wird oder der Brandmelder auslöst. Bei aktivem Freilauf reicht leichtes Anstoßen zum Öffnen.Welche EN-Klasse brauche ich?Der TS 5000 RFS deckt EN 3-6 ab (bis 1400 mm). Im Unterschied zum TS 5000 ECline (EN 3-5, bis 1250 mm) kann er auch größere Türen barrierefrei bedienen.Brauche ich zusätzliche Rauchmelder?Nicht zwingend — der integrierte Rauchmelder in der Gleitschiene reicht für die Türüberwachung. Zusätzliche externe Melder können für Früherkennung in angrenzenden Bereichen angeschlossen werden.Wie oft muss der TS 5000 RFS geprüft werden?Als Feststellanlage nach DIN 14677 alle 12 Monate. Geprüft werden: Rauchmelder, Freilauffunktion, Komfort-Rast, Schließvorgang und 24V-Stromversorgung. Alternativ kompatible Rauchmelder: Neben GEZE-eigenen Rauchmeldern auch Hekatron ORS 142 und ORS 155 F einsetzbar (über GEZE RSZ 6). Welcher TS 5000 für welchen Einsatz?Der TS 5000 RFS kombiniert Freilauffunktion mit integriertem Rauchmelder — die komfortabelste Lösung für barrierefreie Brandschutztüren. ModellArtikelnr.ENMax. BreiteBesonderheit TS 5000027333.068221MEN 2-61400 mmStandard-Türschließer TS 5000 S107935.068221MEN 2-61400 mmSchließverzögerung + Öffnungsdämpfung TS 5000 + Feststellung027333.068221.017924MEN 2-61400 mmMechanische Feststellung TS 5000 ECline143640.143572MEN 3-51250 mmÖffnungsunterstützung (barrierefrei) TS 5000 ECline + Fest.143640.143572.148820MEN 3-51250 mmÖffnungsunterstützung + mech. Festst. TS 5000 E027333.116295EN 2-61400 mmElektrische Feststellung (24V DC) TS 5000 E Hy155475EN 3-61400 mmFreilauf + Feststellung (Hybrid, 24V DC) TS 5000 EFS (TB)155477EN 3-61400 mmElektrischer Freilauf, Türblattmontage (24V DC) TS 5000 EFS (KB)155479EN 3-61400 mmElektrischer Freilauf, Kopfmontage (24V DC) TS 5000 R116300.027333MEN 2-61400 mmFeststellung + integrierter Rauchmelder (230V AC) TS 5000 RFS155481MEN 3-61400 mmFreilauf + integrierter Rauchmelder (24V DC)

GEZE SoftStop für Levolan 60 Endlagendämpfung für den Schiebetürbeschlag Levolan 60. Bremst den Glasflügel sanft und geräuschlos in der Endposition ab. Kurz & Knapp: Sanfte Endlagendämpfung – kein Anschlagen des Glasflügels Einfache Nachrüstung in bestehende Levolan 60 Systeme Erhältlich als einseitige oder beidseitige Dämpfung Passend für alle Levolan 60 Varianten Produktbeschreibung Der GEZE SoftStop für Levolan 60 verhindert das harte Anschlagen des Türflügels in der Offen- und/oder Geschlossenposition. Die integrierte Dämpfung fängt den Flügel auf den letzten Zentimetern sanft ab und zieht ihn in die Endlage. Das schont Glas, Beschlag und Bausubstanz gleichermaßen und erhöht den Bedienkomfort spürbar. Technische Daten EigenschaftWert Kompatibel mitGEZE Levolan 60 (alle Varianten) DämpfungEinseitig oder beidseitig NachrüstbarJa KompatibilitätDer SoftStop sorgt für ein sanftes, geräuschloses Schließen der Schiebetür. Er bremst den Flügel kurz vor der Endlage kontrolliert ab.Passt zuHinweisLevolan 60 KomplettsetEinseitig nachrüstbarKlemmprofil Holz/MetallFür Holz-/Metallflügel am LevolanGlasbodenführungSeitliche Führung am BodenNicht kompatibel mit Levolan 120 — dafür gibt es den separaten SoftStop Levolan 120. Häufige Fragen Passt der SoftStop auch zum Levolan 120?Nein, für den Levolan 120 gibt es einen eigenen SoftStop (Art.-Nr. 157999M / 158000). Kann ich den SoftStop nachträglich einbauen?Ja, der Einbau ist ohne Demontage des Beschlags möglich. KaufentscheidungWelches Zubehör brauche ich für mein GEZE Schiebetürsystem?Das hängt von Ihrem System (Perlan, Levolan oder Rollan) und der Montagesituation ab. Typisches Zubehör: Laufprofil (passende Länge), Rollenwagen (Ersatz oder Nachrüstung), SoftStop-Dämpfer (leises Schließen), Glasklemmplatten (für Glasflügel), Bodenführungen und Wandwinkel.Passt dieses Zubehör zu meinem System?GEZE Schiebetür-Zubehör ist systemspezifisch. Perlan-Zubehör passt nicht zu Levolan und umgekehrt. Prüfen Sie die Systembezeichnung (Perlan 140, Levolan 60, Levolan 120, Rollan 80) und bestellen Sie nur kompatibles Zubehör.Kann ich SoftStop nachrüsten?Ja, SoftStop-Dämpfer können bei vielen GEZE Schiebetürsystemen nachgerüstet werden. Für Rollan 80 gibt es den Rollan 80 SoftStop, für Levolan 60 den SoftStop für Levolan 60. Prüfen Sie die Kompatibilität mit Ihrem System und der vorhandenen Laufschiene.

GEZE TS 5000 RFS – Freilauftürschließer mit RauchschalterzentraleFreilauf + integrierte RSZ: Tür ohne Widerstand öffnen, schließt nur im Alarmfall | EN 3-6, 24V DC | Art.-Nr. 155481M Kurz & KnappDer GEZE TS 5000 RFS ist ein Freilauftürschließer mit integrierter RauchschalterzentraleIm Normalbetrieb lässt sich die Tür nahezu ohne Widerstand öffnen und schließen (Freilauf)Erst im Brandfall schließt die Tür selbsttätigEN 3-6, 24V DC, mit KomfortrastfunktionBarrierefrei nach DIN 18040Unterbrechertaster in DE Pflicht! GEZE TS 5000 RFS – Barrierefreier Freilauftürschließer für BrandschutztürenDer GEZE TS 5000 RFS verbindet Brandschutz mit maximaler Barrierefreiheit. Im Normalbetrieb arbeitet der Türschließer im Freilaufmodus: Die Tür lässt sich nahezu ohne Widerstand in beide Richtungen begehen. Die Türschließerfunktion ist dabei deaktiviert – die Tür verhält sich, als wäre kein Schließer montiert.Die Freilauffunktion wird durch einmaliges Öffnen der Tür auf ca. 90° aktiviert. Die integrierte Komfortrastfunktion arretiert die Tür leicht am Ende des Freilaufbereichs, um ungewolltes Zulaufen zu verhindern.Im Brandfall erkennt das integrierte Raucherkennungsteil GC 151 den Rauch und löst die Schließfunktion aus – die Tür schließt selbsttätig und sicher. Gleiches geschieht bei Stromausfall (Sicherheitsprinzip: stromlos geschlossen).Wichtig: In Deutschland ist bei Freilauftürschließern ein Unterbrechertaster (z.B. GEZE AS 500, Art.-Nr. 116266) gesetzlich vorgeschrieben.Lieferumfang (Komplettverpackung):GEZE TS 5000 RFS Schließer EN 3-6Gleitschiene mit Freilauffunktion und KomfortrastfunktionIntegrierte Rauchschalterzentrale mit Alarmschwellennachführung, Verschmutzungsanzeige und Prüftaste Vorteile des GEZE TS 5000 RFSEchter Freilauf: Tür lässt sich im Normalbetrieb nahezu ohne Widerstand öffnen und schließen – kein spürbarer SchließerwiderstandMaximale Barrierefreiheit: Erfüllt DIN 18040 bis 1400 mm Flügelbreite – ideal für Krankenhäuser, Pflegeeinrichtungen, öffentliche GebäudeKomfortrastfunktion: Arretiert die Tür leicht am Ende des Freilaufbereichs, verhindert ungewolltes ZulaufenIntegrierte Rauchschalterzentrale: Mit Alarmschwellennachführung, Verschmutzungsanzeige und PrüftasteSicherheitsprinzip: Bei Rauchmelder-Alarm oder Stromausfall schließt die Tür selbsttätig24V DC Betrieb: Niederspannung, kompatibel mit gängigen NetzteilenOptische Schließkraftanzeige: EN-Größe direkt am Schließer ablesbar Technische DatenSchließkraftEN 3-6 (stufenlos von vorn einstellbar)Betriebsspannung24 V DCFreilaufbereich85°–160°Max. Flügelbreite1400 mmAbmessungen Schließkörper287 × 47 × 60 mmBauhöhe Gleitschiene30 mmFreilauffunktionElektrohydraulisch, aktivierbar durch Öffnung auf ca. 90°KomfortrastfunktionArretiert Tür am Ende des FreilaufbereichsRauchschalterzentraleIntegriert, mit Alarmschwellennachführung und VerschmutzungsanzeigeMontageTürblattmontage BandseiteEignungRechts und links angeschlagene Türen ohne UmstellungOberflächeSilberfarbig (weitere Farben erhältlich)BarrierefreiheitDIN 18040 bis 1400 mm FlügelbreiteUnterbrechertasterPflicht in DE (z.B. GEZE AS 500, Art.-Nr. 116266)NormenDIN EN 1154, DIN EN 1155, DIN 18040 MontageartenMontageartVarianteBeschreibungTürblattmontage BandseiteTS 5000 RFS (155481)Standardmontage: Schließer auf Türblatt, Gleitschiene am RahmenHinweis: Optionale Montageplatte für Bohrbild nach DIN EN 1154 Beiblatt 1 erhältlich (Art.-Nr. 059107). EN-Klassen und TürblattbreitenEN-KlasseMax. TürblattbreiteBarrierefreiheitEN 3950 mmDIN 18040EN 41100 mmDIN 18040EN 51250 mmDIN 18040EN 61400 mmDIN 18040Hinweis: Durch die Freilauffunktion ist Barrierefreiheit nach DIN 18040 bis zur vollen Flügelbreite von 1400 mm gegeben. Montagehinweise24V DC Spannungsversorgung zur Gleitschiene herstellen (separates Netzteil erforderlich)Unterbrechertaster (z.B. GEZE AS 500) montieren – in Deutschland gesetzliche Pflicht bei FreilauftürschließernFreilauffunktion aktiviert sich nach erstmaligem Öffnen der Tür auf ca. 90°Komfortrastfunktion arretiert Tür am Ende des Freilaufbereichs – Einstellung prüfenAlle hydraulischen Funktionen (Schließkraft, Schließgeschwindigkeit, Endschlag) von vorn einstellbarOptionale Montageplatte (059107) für Bohrbild nach DIN EN 1154 Beiblatt 1Für rechts und links angeschlagene Türen ohne Umstellung geeignetNach Montage: Funktionsprüfung durchführen (Freilauf, Rauchauslösung, Schließvorgang) Normen & ZulassungenDIN EN 1154 – Türschließer mit kontrolliertem SchließablaufDIN EN 1155 – Elektrisch gesteuerte Feststellvorrichtungen (Freilauf)DIN EN 14637 – Elektrisch gesteuerte Feststellanlagen für Feuer-/RauchschutztürenDIN 14677 – Instandhaltung von Feststellanlagen (jährliche Prüfung, Prüfbuch)DIN 18040 – Barrierefreiheit (bis 1400 mm Flügelbreite durch Freilauf)CE-Kennzeichnung Häufig gestellte FragenWas ist der Unterschied zwischen dem GEZE TS 5000 RFS und dem TS 5000 R?Der TS 5000 RFS hat eine Freilauffunktion: Die Tür lässt sich im Normalbetrieb ohne Widerstand öffnen. Der TS 5000 R hält die Tür lediglich in einer festen Position offen (Feststellung). Beim TS 5000 RFS ist die Schließerfunktion im Normalbetrieb deaktiviert.Warum ist ein Unterbrechertaster Pflicht?In Deutschland schreibt die Bauordnung bei Freilauftürschließern einen manuellen Unterbrechertaster vor. Damit kann die Schließfunktion jederzeit von Hand ausgelöst werden, z.B. bei Evakuierungen.Was passiert bei Stromausfall?Bei Stromausfall schließt die Tür selbsttätig (Sicherheitsprinzip: stromlos geschlossen). Der Brandschutz ist jederzeit gewährleistet.Kann der GEZE TS 5000 RFS an Brandschutztüren montiert werden?Ja. Der TS 5000 RFS ist nach DIN EN 1155 für die Montage an einflügeligen Feuer- und Rauchschutztüren zugelassen.Welches Netzteil wird benötigt?Ein 24V DC Netzteil (nicht im Lieferumfang). GEZE bietet passende Stromversorgungsteile an.In welchen Farben ist der GEZE TS 5000 RFS erhältlich?Silberfarbig (155481), Weiß (162086), Edelstahl ähnlich (162087) und nach RAL (155482).Warum beginnt der GEZE TS 5000 RFS erst ab EN 3?Die Freilauffunktion erfordert eine Mindestschließkraft von EN 3, um das zuverlässige Schließen im Brandfall sicherzustellen. EN 2 ist nicht möglich. Problemlösung & Troubleshooting Türschließer schließt die Tür nicht vollständig — was tun?Endschlag (Latching Speed, Ventil 2) höher einstellen. Dichtungswiderstand der Türdichtung prüfen — bei zu hohem Widerstand Schließkraft erhöhen. Feststellanlage hält die Tür nicht mehr offen — Ursache?Rauchmelder prüfen (Tauschpflicht nach 8 Jahren). LED an der Zentrale kontrollieren — Dauerlicht grün = OK, Blinken = Störung. Stromversorgung und Verkabelung zum Haftmagneten checken. LED an der Zentrale blinkt rot — was bedeutet das?Störungsmeldung: Rauchmelder defekt, verschmutzt oder Tauschfrist überschritten. Alternativ Kabelbruch oder Kurzschluss in der Melderlinie. Melder einzeln abklemmen, um fehlerhafte Komponente zu identifizieren. Häufige Fragen zur Türschließer-AuswahlWas unterscheidet den TS 5000 RFS vom TS 5000 R?Der TS 5000 R hat eine elektrische Feststellung — die Tür wird in einer Position gehalten. Der TS 5000 RFS hat eine elektrische Freilauffunktion — die Tür lässt sich nahezu widerstandsfrei öffnen und schließt nur im Brandfall. Das ist komfortabler und besser für barrierefreie Zugänge geeignet.Welcher Türschließer für barrierefreie Brandschutztüren die offen stehen sollen?Der TS 5000 RFS ist die beste Wahl: Freilauffunktion für widerstandsfreies Öffnen, integrierter Rauchmelder und Rauchschalterzentrale, Komfort-Rastfunktion zum Offenhalten. Alles in einem Gerät, DIN 18040 konform bis 1400 mm.Was ist die Komfort-Rastfunktion?Die Komfort-Rastfunktion arretiert die Tür am Ende des Freilaufbereichs (ca. 90°) in der Offenstellung. Die Tür bleibt offen stehen bis sie manuell geschlossen wird oder der Brandmelder auslöst. Bei aktivem Freilauf reicht leichtes Anstoßen zum Öffnen.Welche EN-Klasse brauche ich?Der TS 5000 RFS deckt EN 3-6 ab (bis 1400 mm). Im Unterschied zum TS 5000 ECline (EN 3-5, bis 1250 mm) kann er auch größere Türen barrierefrei bedienen.Brauche ich zusätzliche Rauchmelder?Nicht zwingend — der integrierte Rauchmelder in der Gleitschiene reicht für die Türüberwachung. Zusätzliche externe Melder können für Früherkennung in angrenzenden Bereichen angeschlossen werden.Wie oft muss der TS 5000 RFS geprüft werden?Als Feststellanlage nach DIN 14677 alle 12 Monate. Geprüft werden: Rauchmelder, Freilauffunktion, Komfort-Rast, Schließvorgang und 24V-Stromversorgung. Alternativ kompatible Rauchmelder: Neben GEZE-eigenen Rauchmeldern auch Hekatron ORS 142 und ORS 155 F einsetzbar (über GEZE RSZ 6). Welcher TS 5000 für welchen Einsatz?Der TS 5000 RFS kombiniert Freilauffunktion mit integriertem Rauchmelder — die komfortabelste Lösung für barrierefreie Brandschutztüren. ModellArtikelnr.ENMax. BreiteBesonderheit TS 5000027333.068221MEN 2-61400 mmStandard-Türschließer TS 5000 S107935.068221MEN 2-61400 mmSchließverzögerung + Öffnungsdämpfung TS 5000 + Feststellung027333.068221.017924MEN 2-61400 mmMechanische Feststellung TS 5000 ECline143640.143572MEN 3-51250 mmÖffnungsunterstützung (barrierefrei) TS 5000 ECline + Fest.143640.143572.148820MEN 3-51250 mmÖffnungsunterstützung + mech. Festst. TS 5000 E027333.116295EN 2-61400 mmElektrische Feststellung (24V DC) TS 5000 E Hy155475EN 3-61400 mmFreilauf + Feststellung (Hybrid, 24V DC) TS 5000 EFS (TB)155477EN 3-61400 mmElektrischer Freilauf, Türblattmontage (24V DC) TS 5000 EFS (KB)155479EN 3-61400 mmElektrischer Freilauf, Kopfmontage (24V DC) TS 5000 R116300.027333MEN 2-61400 mmFeststellung + integrierter Rauchmelder (230V AC) TS 5000 RFS155481MEN 3-61400 mmFreilauf + integrierter Rauchmelder (24V DC)

GEZE Montageplatte für R-Gleitschiene und RFS-GleitschieneMontageplatte für die Befestigung von R-Gleitschienen und RFS-Gleitschienen am Rahmen oder Sturz.Kurz & Knapp:Für R-Gleitschiene und RFS-GleitschieneFür sichere Befestigung der Gleitschiene am Rahmen/SturzFür GEZE Türschließer mit Feststellanlagen-GleitschienenProduktbeschreibungDie GEZE Montageplatte wird für die Montage von R-Gleitschienen und RFS-Gleitschienen am Rahmen oder Sturz eingesetzt, wenn das Standard-Bohrbild nicht ausreicht oder zusätzliche Stabilität erforderlich ist.Technische DatenEigenschaftWertTypMontageplattePassend fürR-Gleitschiene, RFS-GleitschieneMontageRahmen-/SturzmontageIdent-Nr.123296KompatibilitätFür Türschließer mit R-Gleitschiene (Rauchmelder) und RFS-Gleitschiene (Freilauf + Rauchmelder).Zugehörige Komponenten:GEZE GC 151 RaucherkennungsteilGEZE RSZ 6 Rauchschalterzentrale oder GEZE RSZ 7 Passendes Zubehör und kompatible Schienen R-Gleitschiene — Gleitschiene mit integriertem Rauchmelder R-ISM-Gleitschiene — R-Gleitschiene mit Schließfolgeregelung GEZE TS 5000 RFS — Freilauf-Feststellanlage GEZE TS 5000 — Passender Türschließer Häufige FragenWann wird die Montageplatte benötigt?Wenn das Standard-Bohrbild am Rahmen oder Sturz nicht passt oder zusätzliche Stabilität für die R- oder RFS-Gleitschiene benötigt wird.KaufentscheidungWelche Montageplatte für die R- oder RFS-Gleitschiene?Diese Montageplatte ist speziell für die R-Gleitschiene (Rauchmelder-Anschluss) und RFS-Gleitschiene (Rauchmelder + Feststellung) konzipiert. Sie unterscheidet sich von der Standard-Montageplatte in den Befestigungspunkten.Wann brauche ich eine Montageplatte zur R-Gleitschiene?Wenn die R- oder RFS-Gleitschiene nicht direkt am Türrahmen befestigt werden kann. Typisch bei Montage auf der Bandgegenseite oder bei schmalen Rahmen mit Sturzbekleidung.

GEZE TS 5000 R – Feststellanlage mit integriertem RauchmelderKompakteste Feststellanlage: Rauchmelder + RSZ in der R-Gleitschiene | EN 2-6, 230V AC | Art.-Nr. 116300.027333M Kurz & KnappDer GEZE TS 5000 R ist die kompakteste Feststellanlage der TS 5000 SerieRauchmelder und Rauchschalterzentrale (RSZ) sind direkt in die R-Gleitschiene integriert – ein separates RSZ-Gehäuse entfällt. 230V AC Netzanschluss, elektromechanische Feststellung stufenlos von 80° bis 130°, EN 2-6Für Feuer- und Rauchschutztüren zugelassen GEZE TS 5000 R – Feststellanlage ohne separates RSZ-GehäuseDer GEZE TS 5000 R kombiniert den bewährten Gleitschientürschließer TS 5000 mit einer R-Gleitschiene, in der Rauchmelder und Rauchschalterzentrale vollständig integriert sind. Das Ergebnis ist die kompakteste Feststellanlage für einflügelige Feuer- und Rauchschutztüren bis 1400 mm Flügelbreite.Im Normalbetrieb hält die elektromechanische Feststellung die Tür im eingestellten Winkel (80°–130°) offen. Bei Raucherkennung löst die integrierte Rauchschalterzentrale die Feststellung aus – die Tür schließt selbsttätig. Die Feststellposition ist überfahrbar.Der 230V AC Netzanschluss vereinfacht die Elektroinstallation. Ein separates Netzteil oder eine 24V-Versorgung ist nicht erforderlich. Die Schließkraft ist stufenlos von EN 2 bis EN 6 einstellbar, alle Funktionen sind von vorn zugänglich.Lieferumfang:Türschließer GEZE TS 5000 komplettR-Gleitschiene mit integriertem Rauchmelder und elektromechanischer FeststellungMontageplatte für Türschließer Vorteile der GEZE TS 5000 R FeststellanlageKompakteste Feststellanlage: Rauchmelder und Rauchschalterzentrale vollständig in der R-Gleitschiene integriert – kein separates RSZ-Gehäuse, kein zusätzlicher Platzbedarf230V AC Netzanschluss: Direkter Anschluss an Netzspannung, kein separates Netzteil oder 24V-Versorgung erforderlichStufenlose Feststellung 80°–130°: Elektromechanische Feststellung auf exakten Punkt einstellbar, Feststellposition überfahrbarZusätzliche Rauchmelder anschließbar: Externe Rauchmelder (z.B. GC 152 Deckenmelder) nachrüstbarUniversell einsetzbar: Für rechts und links angeschlagene Türen ohne Umstellung verwendbarOptische Schließkraftanzeige: EN-Größe direkt am Schließer ablesbarRegulierbare Öffnungsdämpfung: Hydraulisch einstellbar, bremst stark aufgeworfene Türen ab Technische DatenSchließkraftEN 2-6 (stufenlos von vorn einstellbar)Betriebsspannung230 V ACFeststellbereich80°–130° (stufenlos, überfahrbar)Max. Öffnungswinkel180°Max. Flügelbreite1400 mmAbmessungen Schließkörper287 × 47 × 60 mmBauhöhe Gleitschiene30 mmEndschlagÜber Ventil (hydraulisch)ÖffnungsdämpfungHydraulisch einstellbar (regulierbar)MontageTürblattmontage Bandseite, mit MontageplatteEignungRechts und links angeschlagene Türen ohne UmstellungRauchmelderIn R-Gleitschiene integriert (mit Alarmschwellennachführung)RauchschalterzentraleIn R-Gleitschiene integriertOberflächeSilberfarbig (weitere Farben erhältlich)NormenDIN EN 1154, DIN EN 1155, DIN EN 14637 MontageartenMontageartBeschreibungZubehörTürblattmontage BandseiteStandardmontage: Schließer auf dem Türblatt, R-Gleitschiene am Rahmen. Mit Montageplatte (im Lieferumfang).Montageplatte (049185/068627)Hinweis: Bei Brandschutztüren ist die Verwendung der Montageplatte vorgeschrieben. EN-Klassen und TürblattbreitenEN-KlasseMax. TürblattbreiteBarrierefreiheitEN 2850 mm–EN 3950 mm–EN 41100 mmDIN 18040 (max. 1100 mm)EN 51250 mm–EN 61400 mm– MontagehinweiseStandardmontage: Türschließer auf dem Türblatt (Bandseite), R-Gleitschiene am TürrahmenMontageplatte bei Brandschutztüren vorgeschrieben (im Lieferumfang enthalten)R-Gleitschiene enthält integrierten Rauchmelder und Rauchschalterzentrale – kein separates Gehäuse an der Wand230V AC Netzanschluss an die R-Gleitschiene erforderlichSturzfutterwinkel (123324) bei fehlendem oder schmalem Sturz verwendenFeststellwinkel nach Montage stufenlos zwischen 80° und 130° einstellenAlle hydraulischen Funktionen (Schließkraft, Geschwindigkeit, Endschlag, Öffnungsdämpfung) von vorn einstellbarFür rechts und links angeschlagene Türen ohne Umstellung geeignet Normen & ZulassungenDIN EN 1154 – Türschließer mit kontrolliertem SchließablaufDIN EN 1155 – Elektrisch gesteuerte FeststellvorrichtungenDIN EN 14637 – Elektrisch gesteuerte Feststellanlagen für Feuer-/RauchschutztürenDIN 14677 – Instandhaltung von Feststellanlagen (jährliche Prüfung, Prüfbuch)CE-Kennzeichnung Häufig gestellte FragenWas unterscheidet den GEZE TS 5000 R von der E-Variante?Beim TS 5000 R sind Rauchmelder und Rauchschalterzentrale direkt in der R-Gleitschiene integriert. Die E-Variante benötigt eine separate RSZ (z.B. RSZ 7) und einen separaten Rauchmelder. Der TS 5000 R arbeitet mit 230V AC, die E-Variante mit 24V DC.Kann die Feststellung des GEZE TS 5000 R überfahren werden?Ja. Die Feststellposition ist überfahrbar. Die Tür kann über den eingestellten Feststellwinkel hinaus geöffnet werden und kehrt in die Feststellposition zurück.Braucht der GEZE TS 5000 R ein separates RSZ-Gehäuse an der Wand?Nein. Das ist der entscheidende Vorteil: Die gesamte Rauchschalterzentrale ist in der R-Gleitschiene integriert. Kein zusätzliches Gehäuse, kein zusätzlicher Platzbedarf.Welche Wartung ist nach DIN 14677 vorgeschrieben?Monatliche Funktionsprüfung durch den Betreiber (Feststellanlage auslösen, Schließvorgang prüfen). Jährliche Fachprüfung durch autorisiertes Personal. Prüfbuch führen.Ist der GEZE TS 5000 R barrierefrei nach DIN 18040?Barrierefreiheit nach DIN 18040 ist mit dem TS 5000 bis zu einer Flügelbreite von 1100 mm möglich (EN 4). Die Feststellfunktion unterstützt die Barrierefreiheit, da die Tür im Normalbetrieb offen gehalten wird.In welchen Farben ist der GEZE TS 5000 R erhältlich?Silberfarbig (116300), Weiß RAL 9016 (116302), Edelstahl ähnlich (116303) und nach RAL (116304).Welche Montageplatte wird für den GEZE TS 5000 R benötigt?Die Montageplatte für den Türschließer (049185 silberfarbig / 068627 weiß) ist im Lieferumfang enthalten. Für die R-Gleitschiene bei Kopfmontage: Montageplatte 123296. Häufige Fragen zur Türschließer-AuswahlWarum den TS 5000 R statt TS 5000 E wählen?Der TS 5000 R hat Rauchmelder und Rauchschalterzentrale direkt in der R-Gleitschiene integriert — kein separates RSZ-Gehäuse, keine externen Rauchmelder an Wand oder Decke nötig. Das spart Installationsaufwand und Platz. Betrieb mit 230V AC (Netzstecker), der TS 5000 E braucht 24V DC und externe Komponenten.Welcher Türschließer für Brandschutztüren die offen stehen sollen?Der TS 5000 R ist die kompakteste Lösung: Feststellanlage komplett in der Gleitschiene. Für noch höheren Komfort (Tür widerstandsfrei öffnen) den TS 5000 RFS mit Freilauffunktion wählen. Beide schließen im Brandfall selbstständig.Reicht der integrierte Rauchmelder oder brauche ich zusätzliche?Der integrierte Rauchmelder in der R-Gleitschiene reicht für die Türüberwachung. Zusätzliche externe Rauchmelder können angeschlossen werden, wenn der Rauch vor Erreichen der Tür erkannt werden soll — z.B. in langen Fluren.Welche EN-Klasse brauche ich für meine Tür?Der TS 5000 R deckt EN 2-6 ab (bis 1400 mm Flügelbreite). Die integrierte Feststellanlage beeinflusst die EN-Klasse nicht — identisches Leistungsspektrum wie der Standard-TS 5000.Wie wird der TS 5000 R mit Strom versorgt?230V AC Netzanschluss — einfach in die nächste Steckdose. Im Unterschied zum TS 5000 E (24V DC), der ein separates Netzteil oder eine RSZ mit Netzteil braucht.Wie oft muss die Feststellanlage TS 5000 R geprüft werden?Nach DIN 14677 alle 12 Monate durch eine befähigte Person. Geprüft werden: Rauchmelder-Auslösung, Schließvorgang, Feststellposition, Schließkraft und der 230V-Anschluss. Welcher TS 5000 für welchen Einsatz?Der TS 5000 R ist die kompakteste Feststellanlage: Rauchmelder und RSZ direkt in der Gleitschiene. Wie unterscheidet er sich von TS 5000 E und RFS? ModellArtikelnr.ENMax. BreiteBesonderheit TS 5000027333.068221MEN 2-61400 mmStandard-Türschließer TS 5000 S107935.068221MEN 2-61400 mmSchließverzögerung + Öffnungsdämpfung TS 5000 + Feststellung027333.068221.017924MEN 2-61400 mmMechanische Feststellung TS 5000 ECline143640.143572MEN 3-51250 mmÖffnungsunterstützung (barrierefrei) TS 5000 ECline + Fest.143640.143572.148820MEN 3-51250 mmÖffnungsunterstützung + mech. Festst. TS 5000 E027333.116295EN 2-61400 mmElektrische Feststellung (24V DC) TS 5000 E Hy155475EN 3-61400 mmFreilauf + Feststellung (Hybrid, 24V DC) TS 5000 EFS (TB)155477EN 3-61400 mmElektrischer Freilauf, Türblattmontage (24V DC) TS 5000 EFS (KB)155479EN 3-61400 mmElektrischer Freilauf, Kopfmontage (24V DC) TS 5000 R116300.027333MEN 2-61400 mmFeststellung + integrierter Rauchmelder (230V AC) TS 5000 RFS155481MEN 3-61400 mmFreilauf + integrierter Rauchmelder (24V DC) Ersatzteile für GEZE TS 5000 R Artikelnr.BezeichnungVerwendung 115782MGEZE E-FeststellungErsatz-Feststelleinheit für R-Gleitschiene 115005GEZE Gleitstein für R-GleitschieneVerschleißteil in der R-Gleitschiene 103555Raucherkennungsteil GEZE GC 151Ersatz-Rauchsensor für R-Gleitschiene 85392MGEZE Stromversorgungsteil RSZ 6Netzteil für Rauchschalterzentrale Passendes Zubehör Artikelnr.BezeichnungVerwendung 116300MGEZE R-GleitschieneKomplette Ersatz-Gleitschiene mit Rauchmelder + RSZ 123296GEZE Montageplatte für R-GleitschieneMontageplatte für Gleitschiene am Rahmen 049185MMontageplatte für GEZE TS 5000Montageplatte für Schließerkörper am Türblatt 139850GEZE GC 152 DeckenrauchmelderZusätzlicher externer Rauchmelder 163051GEZE Funkmodul GC 171Funk-Erweiterung für kabellose Rauchmelder 159656GEZE Funkrauchmelder GC 172Kabelloser externer Rauchmelder

GEZE TS 5000 ECline — Barrierefreier TürschließerGleitschienentürschließer EN 3-5 mit integrierter Öffnungsunterstützung für barrierefreie Zugänge nach DIN 18040, bis 1250 mm Flügelbreite Kurz & KnappIntegrierte Öffnungsunterstützung für leichtes ÖffnenBarrierefrei nach DIN 18040 bis EN 5 (1250 mm)Schließkraft EN 3-5 (stufenlos einstellbar)Für Feuer- und Rauchschutztüren zugelassen (EN 1154)Öffnungsunterstützung bei Bedarf abschaltbarKein höherer Montageaufwand als Standardsysteme GEZE TS 5000 ECline — Barrierefreiheit ohne MehraufwandDer GEZE TS 5000 ECline ist ein Gleitschienentürschließer mit integrierter Öffnungsunterstützung, der speziell für barrierefreie Zugänge nach DIN 18040 entwickelt wurde. Die in der ECline-Gleitschiene integrierte Öffnungsunterstützung ermöglicht das Öffnen der Tür mit deutlich reduziertem Kraftaufwand — ideal für Nutzer mit eingeschränkter Mobilität.Mit einer stufenlos einstellbaren Schließkraft von EN 3 bis EN 5 deckt der GEZE TS 5000 ECline Flügelbreiten bis 1250 mm ab. Die Öffnungsunterstützung kann bei Bedarf abgeschaltet werden, beispielsweise bei starker Windbelastung oder Druckunterschieden im Gebäude.Der Montageaufwand entspricht dem eines Standard-Gleitschienentürschließers. Der GEZE TS 5000 ECline wird mit dem Schließerkörper auf dem Türblatt (Bandseite) und der ECline-Gleitschiene am Rahmen montiert. Eine Montageplatte ist im Lieferumfang enthalten. Die Kombination mit einer mechanischen Feststelleinheit (Art. 148820) ist möglich. Vorteile des GEZE TS 5000 EClineIntegrierte Öffnungsunterstützung — deutlich reduzierter Kraftaufwand beim ÖffnenBarrierefrei nach DIN 18040 — bis EN 5 (1250 mm Flügelbreite)Öffnungsunterstützung abschaltbar — bei Windbelastung oder DruckunterschiedenKein Mehraufwand bei der Montage — gleicher Aufwand wie Standard-GleitschieneZugelassen für Feuer- und Rauchschutztüren — mit MontageplatteOptische Schließkraftanzeige — einfache Kontrolle der EinstellungAlle Funktionen von vorn einstellbar — kein Demontieren notwendigKombinierbar mit Feststelleinheit — mechanische Feststellung ECline (148820) Technische DatenEigenschaftWertSchließkraftEN 3-5 (stufenlos einstellbar)Max. Flügelbreite1250 mmBarrierefreiheit (DIN 18040)bis 1250 mm Flügelbreite (EN 5)Öffnungswinkel max.180°Schließkörper (B × H × T)287 × 47 × 60 mmECline-Gleitschiene (B × H × T)452,5 × 33 × 30 mmÖffnungsunterstützungIn der ECline-Gleitschiene integriert, abschaltbarÖffnungsdämpfungIm Schließer integriertSchließkraftanzeigeOptische AnzeigeMontageTürblattmontage BandseiteTüranschlagRechts und links ohne UmstellungZulassungenFeuer- und Rauchschutztüren, EN 1154, DIN 18040LieferumfangSchließer EN 3-5, ECline-Gleitschiene mit Hebel, Montageplatte Montagearten GEZE TS 5000 EClineMontageartPosition SchließerHinweisTürblattmontage BandseiteTürblattStandardmontage, Öffnungsdämpfung wirksamKopfmontage BandgegenseiteRahmen / SturzÖffnungsdämpfung nicht wirksamFür Brandschutztüren muss der Türschließer mit der im Lieferumfang enthaltenen Montageplatte montiert werden. EN-Klassen und FlügelbreitenEN-KlasseMax. FlügelbreiteEmpfohlene AnwendungEN 3950 mmStandard-Innentüren, barrierefreiEN 41100 mmSchwere Innentüren, barrierefreiEN 51250 mmBreite Türen, max. BarrierefreiheitDer GEZE TS 5000 ECline deckt EN 3 bis EN 5 ab. Für breitere Türen (bis EN 6 / 1400 mm) den Standard-GEZE TS 5000 verwenden. MontagehinweiseDer GEZE TS 5000 ECline wird auf dem Türblatt (Bandseite) montiert. Die ECline-Gleitschiene wird am Rahmen oder Sturz befestigt.Montageplatte (im Lieferumfang) bei Brandschutztüren verwendenBohrlehre GEZE (053134) für exakte Positionierung verwendenSchließkraft nach Montage auf die gewünschte EN-Klasse einstellenÖffnungsunterstützung testen: Tür muss sich spürbar leichter öffnen lassenBei starker Windbelastung: Öffnungsunterstützung deaktivierenOptional: Mechanische Feststelleinheit ECline (148820) ergänzen Normen & ZulassungenDIN EN 1154 — Türschließmittel mit kontrolliertem SchließablaufDIN 18040 — Barrierefreies Bauen (bis 1250 mm / EN 5)Feuer- und Rauchschutztüren — zugelassen (mit Montageplatte)CE-Kennzeichnung — nach EN 1154 Häufig gestellte FragenWas bedeutet ECline beim GEZE TS 5000 ECline?ECline steht für die integrierte Öffnungsunterstützung in der Gleitschiene. Diese erleichtert das Öffnen der Tür deutlich und ermöglicht barrierefreie Zugänge nach DIN 18040.Welche EN-Klasse hat der GEZE TS 5000 ECline?EN 3-5 (stufenlos einstellbar). Im Unterschied zum Standard-TS 5000 (EN 2-6) ist der Bereich auf EN 3-5 begrenzt, die maximale Flügelbreite beträgt 1250 mm.Bis zu welcher Türbreite ist der GEZE TS 5000 ECline barrierefrei?Bis EN 5 (1250 mm Flügelbreite) nach DIN 18040. Damit deckt er die meisten barrierefreien Zugänge ab.Kann die Öffnungsunterstützung abgeschaltet werden?Ja, die Öffnungsunterstützung in der ECline-Gleitschiene kann bei Bedarf abgeschaltet werden, z.B. bei starker Windbelastung oder Druckunterschieden.Ist der GEZE TS 5000 ECline für Brandschutztüren zugelassen?Ja, mit Montageplatte ist er für Feuer- und Rauchschutztüren zugelassen (EN 1154).Was ist im Lieferumfang enthalten?Schließer EN 3-5 mit Öffnungsdämpfung, ECline-Gleitschiene mit integrierter Öffnungsunterstützung und Hebel, sowie Montageplatte für den Türschließer.Kann der GEZE TS 5000 ECline mit einer Feststellung kombiniert werden?Ja, die mechanische Feststelleinheit ECline (Art. 148820) kann ergänzt werden. Damit wird die Tür in einer festen Position offengehalten. Problemlösung & Troubleshooting Türschließer schließt die Tür nicht vollständig — was tun?Endschlag (Latching Speed, Ventil 2) höher einstellen. Dichtungswiderstand der Türdichtung prüfen — bei zu hohem Widerstand Schließkraft (EN-Stufe) erhöhen. Bei Bodentürschließern zusätzlich Achsposition kontrollieren. Türschließer ist zu laut beim Schließen — wie beheben?Schließgeschwindigkeit über Ventil 1 (180°–15°) reduzieren und Endschlag (Ventil 2, 15°–0°) feinjustieren. Befestigungsschrauben auf festen Sitz prüfen — lose Schrauben verursachen Vibrationen. Tür schließt zu schnell oder zu langsam — was einstellen?Zwei Ventile regeln die Geschwindigkeit: Ventil 1 steuert den Bereich 180°–15° (Hauptschließung), Ventil 2 den Bereich 15°–0° (Endschlag). Beide unabhängig mit Schraubendreher einstellen. Maximal ¼ Umdrehung pro Schritt. Häufige Fragen zur Türschließer-AuswahlWelcher Türschließer für barrierefreie Zugänge nach DIN 18040?Der TS 5000 ECline wurde speziell für barrierefreie Zugänge entwickelt. Die in der ECline-Gleitschiene integrierte Öffnungsunterstützung reduziert den Kraftaufwand beim Öffnen deutlich. Er ist bis EN 5 (1250 mm) nach DIN 18040 zugelassen. Für noch breitere Türen oder elektrische Freilauffunktion bietet GEZE den TS 5000 EFS/RFS an.Was ist der Unterschied zwischen ECline und EFS/RFS?Der ECline hat eine mechanische Öffnungsunterstützung (kein Stromanschluss nötig, EN 3-5). EFS und RFS haben eine elektrische Freilauffunktion (24V DC, EN 3-6) — die Tür lässt sich nahezu widerstandsfrei öffnen. Der RFS hat zusätzlich einen integrierten Rauchmelder für Feststellanlagen.Welche EN-Klasse brauche ich für meine barrierefreie Tür?Für den ECline: EN 3 bis 950 mm, EN 4 bis 1100 mm, EN 5 bis 1250 mm. Für breitere barrierefreie Türen (bis 1400 mm / EN 6) brauchen Sie den TS 5000 EFS oder RFS mit elektrischer Freilauffunktion.Ist der TS 5000 ECline für Brandschutztüren zugelassen?Ja, der ECline ist nach EN 1154 für Feuer- und Rauchschutztüren zugelassen. Montage mit der im Lieferumfang enthaltenen Montageplatte. Eine elektrische Feststellfunktion hat der ECline nicht — dafür den TS 5000 E oder R verwenden.Kann ich die Öffnungsunterstützung bei Bedarf abschalten?Ja. Die Öffnungsunterstützung in der ECline-Gleitschiene kann deaktiviert werden, z.B. bei starker Windbelastung oder Druckunterschieden im Gebäude. Der Schließer funktioniert dann wie ein normaler TS 5000.Wie oft muss der ECline gewartet werden?Jährliche Kontrolle empfohlen: Schließkraft, Schließgeschwindigkeit und Öffnungsunterstützung prüfen. Die Öffnungsunterstützung ist wartungsfrei, sollte aber auf korrekte Funktion getestet werden. Alternativ kompatible Rauchmelder: Neben GEZE-eigenen Rauchmeldern auch Hekatron ORS 142 und ORS 155 F einsetzbar (über GEZE RSZ 6). Welcher TS 5000 für welchen Einsatz?Der TS 5000 ECline ist die barrierefreie Variante mit mechanischer Öffnungsunterstützung. Für breitere Türen oder elektrischen Freilauf gibt es Alternativen. ModellArtikelnr.ENMax. BreiteBesonderheit TS 5000027333.068221MEN 2-61400 mmStandard-Türschließer TS 5000 S107935.068221MEN 2-61400 mmSchließverzögerung + Öffnungsdämpfung TS 5000 + Feststellung027333.068221.017924MEN 2-61400 mmMechanische Feststellung TS 5000 ECline143640.143572MEN 3-51250 mmÖffnungsunterstützung (barrierefrei) TS 5000 ECline + Fest.143640.143572.148820MEN 3-51250 mmÖffnungsunterstützung + mech. Festst. TS 5000 E027333.116295EN 2-61400 mmElektrische Feststellung (24V DC) TS 5000 E Hy155475EN 3-61400 mmFreilauf + Feststellung (Hybrid, 24V DC) TS 5000 EFS (TB)155477EN 3-61400 mmElektrischer Freilauf, Türblattmontage (24V DC) TS 5000 EFS (KB)155479EN 3-61400 mmElektrischer Freilauf, Kopfmontage (24V DC) TS 5000 R116300.027333MEN 2-61400 mmFeststellung + integrierter Rauchmelder (230V AC) TS 5000 RFS155481MEN 3-61400 mmFreilauf + integrierter Rauchmelder (24V DC)

Hekatron ORS 142 — Optischer Rauchschalter für Feststellanlagen Kurz & Knapp Meistverkaufter Rauchschalter für Feststellanlagen weltweit Optische Raucherkennung nach dem Streulichtprinzip gemäß EN 54-7 Kompatibel mit über 20 Herstellern — von dormakaba über GEZE bis Assa Abloy Verschmutzungskompensation verlängert die Lebensdauer um das 2- bis 3-Fache Integrierte Leitungsüberwachung per Magnet im Sockel aktivierbar Austauschpflicht nach 8 Jahren gemäß DIN 14677 Made in Germany Produktbeschreibung Der Hekatron ORS 142 ist der De-facto-Standard unter den Rauchschaltern für Feststellanlagen. Er erkennt Schwelbrände und offene Brände mit Rauchentwicklung nach dem Streulichtprinzip (Tyndall-Effekt) und steuert über eine angeschlossene Zentrale die Schließung von Brand- und Rauchschutztüren. Die Auswerteelektronik überwacht kontinuierlich die Messkammer auf Verschmutzung und Störung. Eine selbstregelnde Alarmschwellennachführung sorgt für gleichbleibendes Ansprechverhalten über die gesamte Nutzungsdauer. Ein zusätzlicher Temperatursensor löst bei ca. 70 °C aus — als Rückfallebene bei extrem schneller Brandentwicklung. Der ORS 142 ist in nahezu allen gängigen DIBt-Bauartgenehmigungen namhafter Steuerungs- und Schließerhersteller gelistet. Damit eignet er sich als universeller Rauchschalter für Neuinstallationen und als Ersatz für ältere Modelle wie den ORS 132. Einbindung in die Feststellanlage Der ORS 142 ist ein Bestandteil einer Feststellanlage (FSA) und funktioniert nur im Zusammenspiel mit weiteren Systemkomponenten. Der Signalweg: ORS 142 erkennt Rauch → Signal an Zentrale (FSZ/RSZ/RMZ) → Zentrale löst Haftmagnet → Tür schließt selbstständig Die DIBt-Bauartgenehmigung gilt ausschließlich für die in der jeweiligen Zulassung aufgeführten Komponentenkombinationen. Wird ein Gerät durch eines ersetzt, das nicht in der Zulassung steht, ist eine Neuabnahme erforderlich. Der potentialfreie Öffner-Relaiskontakt des ORS 142 öffnet bei Alarm, Störung und Spannungsausfall — damit ist auch bei Stromverlust eine sichere Schließung gewährleistet. Technische Daten EigenschaftWert DetektionsprinzipStreulicht (Tyndall-Effekt) nach EN 54-7 Temperaturschwelle70 ±5 °C Betriebsspannung18–28 V DC (max. 200 mVSS Restwelligkeit) Stromaufnahme Ruhemax. 22 mA Stromaufnahme Alarmmax. 11 mA Stromaufnahme Störungmax. 16 mA RelaiskontaktÖffner, max. 30 V DC / 1 A / 30 W LeitungsüberwachungOptional, per Magnet im Sockel aktivierbar (43 kΩ Abschlusswiderstand) SchutzartIP 42 Betriebstemperatur-30 bis +60 °C Luftfeuchte (dauernd)10–95 % rF bei ≤34 °C / max. 35 g/m³ bei >34 °C AbmessungenØ 80 × H 33 mm (ohne Sockel) Gewicht82 g (ohne Sockel) FarbeWeiß (RAL 9010), Multicolor (MC) auf Anfrage SockeltypSockelserie 143 (A, AF, W, UH) KommunikationRS-Bus (Zustandsmeldung an RZA 142) Nutzungsdauer8 Jahre (DIN 14677), danach Austausch Kompatibilität Der ORS 142 ist der am breitesten zugelassene Rauchschalter für Feststellanlagen weltweit. Er ist in den DIBt-Bauartgenehmigungen folgender Hersteller gelistet: Hekatron-Zentralen — FSZ Basis (Z-6.500-2427), FSZ Pro (Z-6.500-2359), FSZ kompakt (Z-6.500-2394), RSZ kompakt (Z-6.500-2393) dormakaba / Dorma — RMZ Rauchmeldezentrale (Z-6.500-2372), auch mit Funk-Erweiterung. Der ORS 142 ersetzt den dormakaba RM-N als herstellerfreie Alternative. GEZE — FA GC 150 System als externer Rauchschalter. Alternative zum GEZE GC 152. Weitere kompatible Hersteller: Assa Abloy, C-Tec, Dictator, DMW Schwarze, ECO Schulte, Effertz, Entrematic, GTE, GU BKS, Hodapp, Jansen, Kendrion-Linnig, Landert-Tormax, Protronic, Record, Schnetz und Stoebich. ORS 142 vs. dormakaba RM-N vs. GEZE GC 152 EigenschaftHekatron ORS 142dormakaba RM-NGEZE GC 152 Kompatibilität20+ HerstellerNur dormakaba RMZNur GEZE RSZ 6/7 abZ-BestandsanlagenORS 142 AT (RetroFit)—— Funk-VarianteORS 155 FRM-F (dormakaba Funeo)GC 172 VerschmutzungskompensationJa (2-3× Lebensdauer)JaJa Tauschzyklus8 Jahre8 Jahre8 Jahre SockelSerie 143dormakaba-SockelGEZE-Sockel Vorteil ORS 142: Universell einsetzbar in Feststellanlagen aller gängigen Hersteller. Der dormakaba RM-N und der GEZE GC 152 sind jeweils nur mit dem eigenen System kompatibel. Kompatible Zentralen: Hekatron FSZ Basis, FSZ Kompakt, FSZ Pro, RSZ kompakt. Auch einsetzbar mit dormakaba RMZ und GEZE RSZ 6. LED-Diagnose Die Multi-Betriebszustandsanzeige des ORS 142 signalisiert den aktuellen Zustand über farbige LEDs: LED-AnzeigeZustandRelais Grün blinkendNormalbetriebGeschlossen Grün + kurz GelbLeichte Verschmutzung — Melder kompensiertGeschlossen Wechsel Grün/GelbStarke Verschmutzung oder Austauschanzeige (8 Jahre)Geschlossen GelbStörungGeöffnet RotAlarm (Rauch oder Temperatur)Geöffnet DunkelSpannungslosGeöffnet Fehlersuche & Troubleshooting SymptomMögliche UrsacheMaßnahme LED wechselt Grün/GelbStarke Verschmutzung oder 8-Jahres-AustauschanzeigeHerstelldatum auf Typenschild prüfen. Über 8 Jahre: Melderkopf tauschen (ORS 142 AT RetroFit). Unter 8 Jahre: Verschmutzung → Melder tauschen (nicht reinigbar) LED Gelb dauerhaftStörung: Messkammenfehler, Sockelkontakt lose, KabelbruchMelder aus Sockel nehmen, Kontakte prüfen, neu einsetzen. Kabel auf Durchgang messen. Wiederholung: tauschen LED Rot, Tür schließt nichtAlarm erkannt, Haftmagnet löst nichtSignalweg prüfen: Zentrale (FSZ/RSZ/RMZ) → Relaisausgang → Magnet. Magnet separat testen (Spannung abnehmen) Fehlalarm ohne RauchDampf, Staub oder Insekten in der MesskammerMontageort prüfen. Staubige/dampfige Umgebung? → TDS 247 als Alternative (außer in Fluchtwegen). Melder tauschen, nicht reinigen Keine Reaktion auf PrüfaerosolMesskammer defekt oder Nutzungsdauer überschrittenHekatron Prüfaerosol 918/5 direkt in Einströmöffnung sprühen. Kein Ansprechen: Melder sofort tauschen Leitungsüberwachung meldet FehlerLÜ-Magnet im Sockel fehlt oder falsch positioniertSockel öffnen: Magnet vorhanden? Abschlusswiderstand am Stichende korrekt (43 kΩ)? Kabel durchmessen LED Grün + kurz Gelb (Blitzer)Leichte Verschmutzung — Kompensation aktivKein sofortiger Handlungsbedarf. Bei nächster Jahresprüfung beobachten Sockelwahl Der ORS 142 wird ohne Sockel geliefert. Je nach Montagesituation wird der passende Sockel aus der Hekatron-Serie 143 separat bestellt. Alle Sockel verfügen über einen integrierten Magneten zur optionalen Aktivierung der Leitungsüberwachung. SockelMontageEinsatz Sockel 143 AAufputz (Decke)Standard-Deckenmontage Sockel 143 AFAufputz (Feuchtraum)Feuchträume, erhöhte Schutzanforderung Sockel 143 WWandmontageFür ORS 142 W Wandmelder Sockel 143 UHUnterputz / HohldeckeAbgehängte Decken, flächenbündige Montage Ergänzend stehen die Konsolen K 143-S (Sturzmontage) und K 143-K (Wandmontage bei Deckenhöhen über 5 m) zur Verfügung. Montagehinweise Die Montage erfolgt ausschließlich per Schraubbefestigung — Klebemontage ist normativ nicht zulässig. Der Sockel wird an der Decke befestigt, anschließend wird der Melderkopf aufgesteckt und durch Drehen verriegelt. Für die Verkabelung sind handelsübliche Fernmeldekabel verwendbar. Der Kabelquerschnitt richtet sich nach Stromaufnahme und Leitungslänge. Bei Wandmeldern (ORS 142 W) ist ein Mindestabstand von 1 cm zu darüber liegenden Bauteilen einzuhalten. Die Planung der Melderanzahl und -position richtet sich nach der Sturzhöhe und Breite des Feuerschutzabschlusses gemäß der jeweiligen DIBt-Bauartgenehmigung. Austausch & Zulassungslogik (abZ / abG) Beim 8-Jahres-Austausch gemäß DIN 14677 entscheidet die Zulassungsnummer der Feststellanlage, welcher Ersatzmelder eingesetzt werden muss. Seit dem 01.01.2020 unterscheidet das DIBt zwischen zwei Nummernkreisen: Anlage abgenommen nachNummernkreisBeim Austausch verwenden Allg. bauaufsichtliche Zulassung (abZ)Z-6.5-xxxxNur ORS 142 AT RetroFit (Art. 31-5000017-04-xx) Allg. Bauartgenehmigung (abG)Z-6.500-xxxxNur ORS 142 Standard (Art. 5000552-xxxx) Wird das falsche Produkt eingesetzt, verliert die Anlage ihre Zulassung. Die Zulassungsnummer steht auf dem Abnahmeschild der Feststellanlage. Praxis-Tipp: Bei Anlagen älter als 16 Jahre vor dem Tausch die Ausgangsspannung am Netzgerät messen (durch Elektrofachkraft). Liegt sie unter 18 V DC, muss das Netzgerät ebenfalls getauscht werden (z. B. durch FSZ Basis oder RSZ kompakt). Wartung & Prüfung Die Wartung von Feststellanlagen ist in DIN 14677-1 geregelt. Folgende Prüfintervalle gelten: Monatlich — Funktionsprüfung: Rauchmelder mit Prüfaerosol auslösen, Tür muss vollständig schließen. Durchführung durch eingewiesene Person. Vierteljährlich — wie monatlich. Nach 12 fehlerfreien Monatsprüfungen auf Vierteljahr umstellbar. Jährlich — Fachprüfung durch Fachkraft nach DIN 14677-2. Vollständige Inspektion aller Komponenten. Prüfmethode: Funktionstest ausschließlich mit Prüfaerosol, z. B. Hekatron 918/5 (FCKW-frei, 250 ml). Rauchschalter dürfen nicht geöffnet oder gereinigt werden. Einsatzgebiete Der ORS 142 ist für den Einsatz in Feststellanlagen an folgenden Abschlüssen zugelassen: Drehflügeltüren — einflügelig und zweiflügelig, Brand- und Rauchschutztüren Schiebetüren — mit entsprechender Feststellvorrichtung Tore — Feuerschutztore mit Feststellanlage Bahngebundene Förderanlagen — automatische Transportsysteme über Brandabschnitte Feuerschutzvorhänge — textile Brandschutzabschlüsse Einschränkungen: Feststellanlagen dürfen nur an Innenwänden betrieben werden. In staubigen oder dampfigen Umgebungen (Küche, Werkstatt, Lager) ist der Thermoschalter TDS 247 die geeignetere Wahl — außer in Flucht- und Rettungswegen, dort sind ausschließlich optische Rauchschalter zulässig. Modellvergleich: Hekatron Rauch- und Thermoschalter Die Hekatron Melder-Familie deckt alle Montagesituationen ab — von der Standard-Neuinstallation bis zur kabelfreien Nachrüstung: ModellMontageVerkabelungAT-TauschEinsatz ORS 142DeckeKabelNeinStandard-Neuinstallation ORS 142 WWand / SturzKabelNeinWandmontage, modulare Gehäuse ORS 142 W ATWand / SturzKabelJaAustausch bestehender Wandmelder ORS 142 AT RetroFitDeckeKabelJaAustausch bestehender Deckenmelder ORS 155 FDecke / SturzFunkNeinNachrüstung, Denkmalschutz TDS 247DeckeKabelNeinStaubige/dampfige Räume (nicht Fluchtweg) Normen & Zulassungen Alle Hekatron Rauchschalter und Thermoschalter für Feststellanlagen unterliegen einem umfassenden Normenwerk. Die Einhaltung ist Voraussetzung für die DIBt-Bauartgenehmigung und den normgerechten Betrieb. NormInhaltRelevanz EN 54-7Optische RauchmelderPrüfnorm für Streulicht-Rauchschalter EN 54-5WärmemelderPrüfnorm für Thermoschalter (TDS 247) DIN 14677-1Instandhaltung von FeststellanlagenWartungsintervalle, Tauschzyklen, Prüfprotokolle DIN 14677-2Anforderungen an die FachkraftQualifikation für Wartung und Abnahme DIN EN 14637Elektrisch gesteuerte FeststellvorrichtungenSystemanforderungen, Leitungsüberwachung DIN EN 1155Elektrisch gesteuerte FeststellvorrichtungenFeststellfunktion an Türschließern DIN 18040Barrierefreies BauenAnforderung an Feststellanlagen in öffentlichen Gebäuden DIBt-Zulassungen für den ORS 142: Z-6.5-1725 (Feststellanlagen), Z-6.5-1891 (Bahngebundene Förderanlagen) sowie zahlreiche herstellerspezifische Zulassungen. Häufige Fragen zum ORS 142 Wie oft muss der ORS 142 geprüft werden?Monatliche Funktionsprüfung durch eingewiesene Person (nach 12 fehlerfreien Monaten auf vierteljährlich umstellbar). Jährliche Fachprüfung durch Fachkraft nach DIN 14677-2. Wann ist der Meldertausch nach 8 Jahren fällig?Gemäß DIN 14677 müssen optische Rauchschalter mit Verschmutzungskompensation (wie der ORS 142) nach 8 Jahren ausgetauscht werden. Melder ohne Verschmutzungskompensation bereits nach 5 Jahren. Der ORS 142 zeigt die fällige Nutzungsdauer durch wechselnde Grün/Gelb-LED an. Das Herstelldatum steht auf dem Typenschild. Welchen Ersatzmelder beim 8-Jahres-Tausch — AT oder Standard?Das hängt von der Zulassungsnummer der Feststellanlage ab. Bestandsanlagen mit alter Zulassung Z-6.5-xxxx (abZ): nur ORS 142 AT RetroFit (Art. 31-5000017-04-xx). Neuanlagen mit Z-6.500-xxxx (abG): nur ORS 142 Standard (Art. 5000552-xxxx). Wird das falsche Produkt eingesetzt, verliert die Anlage ihre DIBt-Zulassung. Kann ich den ORS 142 reinigen statt tauschen?Nein. Rauchschalter dürfen nicht geöffnet oder gereinigt werden. Bei Verschmutzung oder Erreichen der Nutzungsdauer ist ausschließlich ein Austausch zulässig. Ist der ORS 142 mit Dorma / dormakaba RMZ kompatibel?Ja. Der ORS 142 ist in der DIBt-Bauartgenehmigung der dormakaba RMZ (Z-6.500-2372) gelistet. Er kann als Alternative zum dormakaba RM-N eingesetzt werden und funktioniert kabelgebunden oder über das Hekatron Funksystem 155 F. Ersetzt der ORS 142 den älteren ORS 132?Ja, der ORS 142 ist der direkte Nachfolger des ORS 132. Beim Austausch unbedingt beachten: Die Energieversorgungen älterer Geräte (NAG 03, NG 519 etc.) sind möglicherweise nicht mehr geeignet — Ausgangsspannung vorher messen. Liegt sie unter 18 V DC, muss das Netzgerät mit getauscht werden (z. B. FSZ Basis, RSZ kompakt). Wie aktiviere ich die Leitungsüberwachung?Durch Einsetzen des beiliegenden Magneten in den Sockel (Serie 143). Der Abschlusswiderstand beträgt 43 kΩ. Die Leitungsüberwachung funktioniert mit Hekatron FSZ Basis, FSZ Pro, FSZ kompakt, RSZ kompakt sowie mit zugelassenen Gleitschienen namhafter Hersteller. Mit älteren Netzteilen (NAG 03, NG 519) ist die LÜ nicht möglich. Welchen Sockel brauche ich?Für Deckenmontage: Sockel 143 A (Standard) oder 143 UH (Unterputz/Hohldecke). Für Wandmontage: Sockel 143 W. Für Feuchträume: Sockel 143 AF. Alle Sockel enthalten einen Magneten zur optionalen Leitungsüberwachung. Was ist der Unterschied zum GEZE GC 152 und dormakaba RM-N?Alle drei sind optische Rauchschalter nach EN 54-7 mit 8-Jahres-Tauschzyklus. Der entscheidende Unterschied: Der ORS 142 ist in den DIBt-Zulassungen von über 20 Herstellern gelistet und damit universell einsetzbar. Der dormakaba RM-N funktioniert nur mit der dormakaba RMZ, der GEZE GC 152 nur mit GEZE RSZ 6/7. Muss ich bei Anlagen älter als 16 Jahre etwas beachten?Ja. Bei älteren Anlagen können die Kondensatoren im Netzgerät ausgetrocknet sein, wodurch die Ausgangsspannung unter 18 V DC fällt. Der neue Melder erkennt die Unterspannung und meldet eine Störung (gelbe LED). Empfehlung: Vor dem Meldertausch die Spannung messen — bei unter 18 V das Netzgerät mit tauschen. Wie teste ich den Melder?Ausschließlich mit Prüfaerosol — empfohlen: Hekatron 918/5 (FCKW-frei, 250 ml, ca. 200 Prüfungen). Aerosol direkt in die Einströmöffnung sprühen. Nach Auslösung muss die Tür vollständig schließen. Kaufberatung: Welcher Rauchschalter für Ihre Feststellanlage? Neuinstallation (abG) oder Austausch in Bestandsanlage (abZ)?Entscheidend ist die Zulassungsnummer auf dem Abnahmeschild der Feststellanlage. Neuanlagen mit Z-6.500-xxxx (abG): ORS 142 Standard bestellen. Bestandsanlagen mit Z-6.5-xxxx (abZ): ORS 142 AT RetroFit bestellen. Falsches Produkt führt zum Verlust der DIBt-Zulassung. Kabel oder Funk — wann lohnt sich das Funksystem?Das Funksystem ORS 155 F spart bis zu 60 % Montagezeit und bis zu 1.500 € durch entfallende Verkabelung. Ideal für Nachrüstung in Bestandsbauten, Denkmalschutz und schwierige Leitungsführung. Für Neubauten mit vorhandener Kabelinfrastruktur ist der kabelgebundene ORS 142 die wirtschaftlichere Wahl — kein Batterietausch alle 8 Jahre. Optischer Rauchschalter oder Thermoschalter (TDS 247)?In Flucht- und Rettungswegen sind ausschließlich optische Rauchschalter (ORS 142) zulässig — Thermoschalter dort verboten. Der TDS 247 eignet sich für staubige, dampfige oder rauchige Umgebungen (Küchen, Werkstätten, Lager), in denen der ORS 142 Fehlalarme auslösen würde. ORS 142 oder dormakaba RM-N oder GEZE GC 152?Der ORS 142 ist mit über 20 Herstellern kompatibel und damit die universellste Wahl. Der dormakaba RM-N funktioniert nur mit der dormakaba RMZ, der GEZE GC 152 nur mit GEZE RSZ 6/7. Vorteil ORS 142: Sie können die Zentrale wechseln, ohne den Melder tauschen zu müssen. Brauche ich eine separate Zentrale?Ja. Der ORS 142 benötigt eine Feststellanlagen-Zentrale. Hekatron: FSZ Basis, FSZ Pro, RSZ kompakt (Einzeltür mit integriertem Rauchschalter). Oder: dormakaba RMZ, GEZE RSZ. Die RSZ kompakt hat einen integrierten Melder — dort wird kein separater ORS 142 benötigt. Welches Zubehör brauche ich zusätzlich?Mindestens: 1× Sockel (143 A für Decke, 143 W für Wand). Empfohlen: Prüfaerosol Hekatron 918/5 für die monatliche Funktionsprüfung. Außerdem Pflicht: Ein Handauslösetaster (HAT 02/03 kabelgebunden oder HAT 155 F Funk) — jede Feststellanlage muss auch manuell auslösbar sein. Wer darf die Feststellanlage abnehmen?Ausschließlich autorisierte Fachkräfte des Herstellers oder vom Hersteller autorisierte Fachkräfte. Die Abnahmeberechtigung ist personenbezogen und nicht übertragbar. Hekatron bietet die Seminare R 6.1 (Standard) und R 6.2 (erweitert) an. Kann ich den Melder selbst tauschen?Den Melderkopf wechseln (Sockel aufstecken, drehen) darf eine eingewiesene Person. Die Abnahme nach Tausch erfordert jedoch eine autorisierte Fachkraft, wenn das neue Gerät nicht in der bestehenden Zulassung aufgeführt ist. Den Netzanschluss darf ausschließlich eine Elektrofachkraft durchführen. Ist die Feststellanlage für Außentüren geeignet?Nein. Alle DIBt-Bauartgenehmigungen gelten ausschließlich für Abschlüsse an Innenwänden.

DORMA TS 99 FL Türblattmontage — Freilauftürschließer EN 2-5 Freilauftürschließer ohne integrierten Rauchmelder — benötigt externe RMZ. Kurz & Knapp Freilauftürschließer EN 2-5 — Tür frei beweglich, schließt bei Alarm/Stromausfall Türblattmontage — Contur Design, bis 1.250 mm Benötigt externe Rauchmeldezentrale (RMZ) + Rauchmelder — 24V DC Für eigenständige Feststellanlage ohne RMZ: TS 99 FLR oder TS 99 FLR-K Easy-Open-Technologie, Contur Design Produktbeschreibung Der DORMA TS 99 FL Türblattmontage ist ein Freilauftürschließer im Contur Design. Die Tür bewegt sich frei ohne Schließwiderstand. Erst bei Rauchalarm, Handauslösung oder Stromausfall wird die Schließfunktion aktiviert — die Tür schließt selbsttätig. Wichtig: Der TS 99 FL hat keinen integrierten Rauchmelder. Für den Betrieb als Feststellanlage benötigt er eine externe Rauchmeldezentrale (RMZ) mit Rauchmelder (RM-N oder RM-F). Spannungsversorgung: 24V DC. Für eine eigenständige Feststellanlage ohne RMZ: TS 99 FLR (230V AC, Rauchmelder integriert, Sturzmontage) oder TS 99 FLR-K (230V AC, komplett, Türblattmontage). Technische Daten EigenschaftWert SchließkraftEN 2-5 Max. Türblattbreite1.250 mm FreilaufJa — Tür frei beweglich ab > 0° RauchmelderNicht integriert — externe RMZ erforderlich Spannungsversorgung24V DC ±15% MontageTürblattmontage AntriebNockenscheibe, Easy-Open DesignContur AnschlagrichtungDIN-L, DIN-R universell NormenDIN EN 1154, DIN EN 1155 TS 99 Varianten ModellRauchmelderRMZ nötigStrom TS 99 FLNeinJa24V DC TS 99 FLRIntegriertNein230V AC TS 99 FLR-KIntegriert + NetzteilNein230V AC Häufig gestellte Fragen Warum TS 99 FL statt FLR?Wenn bereits eine RMZ vorhanden ist (z. B. bei mehreren Feststellanlagen an einer Zentrale). Die FLR/FLR-K brauchen keine externe RMZ, sind aber teurer. Was passiert bei Stromausfall?Die Tür schließt automatisch (Fail-Safe-Prinzip). Brauche ich ein Prüfbuch?Ja. Jede Feststellanlage benötigt ein Prüfbuch nach DIN 14677. Zweiflügelige Türen?Mit TS 99 FL GSR (Schließfolgeregelung) möglich. Welche RMZ?DORMA RMZ (Contur oder XEA) mit Rauchmelder RM-N (Kabel) oder RM-F (Funk). TS 99 FL oder TS 73 EMF?TS 99 FL: Freilauf (Tür frei beweglich), Gleitschiene. TS 73 EMF: Feststellung an wählbarem Punkt, Scherengestänge. Kaufentscheidung FL, FLR oder FLR-K?FL: Wenn RMZ vorhanden. FLR: Eigenständig, Sturzmontage. FLR-K: Eigenständig, Türblattmontage, komplett. Freilauf oder Feststellung?Freilauf (TS 99): Tür frei beweglich, kein Widerstand. Feststellung (EMF/EMR): Tür wird an einem Punkt gehalten.

GEZE TS 5000 R – Feststellanlage mit integriertem RauchmelderKompakteste Feststellanlage: Rauchmelder + RSZ in der R-Gleitschiene | EN 2-6, 230V AC | Art.-Nr. 116300.027333M Kurz & KnappDer GEZE TS 5000 R ist die kompakteste Feststellanlage der TS 5000 SerieRauchmelder und Rauchschalterzentrale (RSZ) sind direkt in die R-Gleitschiene integriert – ein separates RSZ-Gehäuse entfällt. 230V AC Netzanschluss, elektromechanische Feststellung stufenlos von 80° bis 130°, EN 2-6Für Feuer- und Rauchschutztüren zugelassen GEZE TS 5000 R – Feststellanlage ohne separates RSZ-GehäuseDer GEZE TS 5000 R kombiniert den bewährten Gleitschientürschließer TS 5000 mit einer R-Gleitschiene, in der Rauchmelder und Rauchschalterzentrale vollständig integriert sind. Das Ergebnis ist die kompakteste Feststellanlage für einflügelige Feuer- und Rauchschutztüren bis 1400 mm Flügelbreite.Im Normalbetrieb hält die elektromechanische Feststellung die Tür im eingestellten Winkel (80°–130°) offen. Bei Raucherkennung löst die integrierte Rauchschalterzentrale die Feststellung aus – die Tür schließt selbsttätig. Die Feststellposition ist überfahrbar.Der 230V AC Netzanschluss vereinfacht die Elektroinstallation. Ein separates Netzteil oder eine 24V-Versorgung ist nicht erforderlich. Die Schließkraft ist stufenlos von EN 2 bis EN 6 einstellbar, alle Funktionen sind von vorn zugänglich.Lieferumfang:Türschließer GEZE TS 5000 komplettR-Gleitschiene mit integriertem Rauchmelder und elektromechanischer FeststellungMontageplatte für Türschließer Vorteile der GEZE TS 5000 R FeststellanlageKompakteste Feststellanlage: Rauchmelder und Rauchschalterzentrale vollständig in der R-Gleitschiene integriert – kein separates RSZ-Gehäuse, kein zusätzlicher Platzbedarf230V AC Netzanschluss: Direkter Anschluss an Netzspannung, kein separates Netzteil oder 24V-Versorgung erforderlichStufenlose Feststellung 80°–130°: Elektromechanische Feststellung auf exakten Punkt einstellbar, Feststellposition überfahrbarZusätzliche Rauchmelder anschließbar: Externe Rauchmelder (z.B. GC 152 Deckenmelder) nachrüstbarUniversell einsetzbar: Für rechts und links angeschlagene Türen ohne Umstellung verwendbarOptische Schließkraftanzeige: EN-Größe direkt am Schließer ablesbarRegulierbare Öffnungsdämpfung: Hydraulisch einstellbar, bremst stark aufgeworfene Türen ab Technische DatenSchließkraftEN 2-6 (stufenlos von vorn einstellbar)Betriebsspannung230 V ACFeststellbereich80°–130° (stufenlos, überfahrbar)Max. Öffnungswinkel180°Max. Flügelbreite1400 mmAbmessungen Schließkörper287 × 47 × 60 mmBauhöhe Gleitschiene30 mmEndschlagÜber Ventil (hydraulisch)ÖffnungsdämpfungHydraulisch einstellbar (regulierbar)MontageTürblattmontage Bandseite, mit MontageplatteEignungRechts und links angeschlagene Türen ohne UmstellungRauchmelderIn R-Gleitschiene integriert (mit Alarmschwellennachführung)RauchschalterzentraleIn R-Gleitschiene integriertOberflächeSilberfarbig (weitere Farben erhältlich)NormenDIN EN 1154, DIN EN 1155, DIN EN 14637 MontageartenMontageartBeschreibungZubehörTürblattmontage BandseiteStandardmontage: Schließer auf dem Türblatt, R-Gleitschiene am Rahmen. Mit Montageplatte (im Lieferumfang).Montageplatte (049185/068627)Hinweis: Bei Brandschutztüren ist die Verwendung der Montageplatte vorgeschrieben. EN-Klassen und TürblattbreitenEN-KlasseMax. TürblattbreiteBarrierefreiheitEN 2850 mm–EN 3950 mm–EN 41100 mmDIN 18040 (max. 1100 mm)EN 51250 mm–EN 61400 mm– MontagehinweiseStandardmontage: Türschließer auf dem Türblatt (Bandseite), R-Gleitschiene am TürrahmenMontageplatte bei Brandschutztüren vorgeschrieben (im Lieferumfang enthalten)R-Gleitschiene enthält integrierten Rauchmelder und Rauchschalterzentrale – kein separates Gehäuse an der Wand230V AC Netzanschluss an die R-Gleitschiene erforderlichSturzfutterwinkel (123324) bei fehlendem oder schmalem Sturz verwendenFeststellwinkel nach Montage stufenlos zwischen 80° und 130° einstellenAlle hydraulischen Funktionen (Schließkraft, Geschwindigkeit, Endschlag, Öffnungsdämpfung) von vorn einstellbarFür rechts und links angeschlagene Türen ohne Umstellung geeignet Normen & ZulassungenDIN EN 1154 – Türschließer mit kontrolliertem SchließablaufDIN EN 1155 – Elektrisch gesteuerte FeststellvorrichtungenDIN EN 14637 – Elektrisch gesteuerte Feststellanlagen für Feuer-/RauchschutztürenDIN 14677 – Instandhaltung von Feststellanlagen (jährliche Prüfung, Prüfbuch)CE-Kennzeichnung Häufig gestellte FragenWas unterscheidet den GEZE TS 5000 R von der E-Variante?Beim TS 5000 R sind Rauchmelder und Rauchschalterzentrale direkt in der R-Gleitschiene integriert. Die E-Variante benötigt eine separate RSZ (z.B. RSZ 7) und einen separaten Rauchmelder. Der TS 5000 R arbeitet mit 230V AC, die E-Variante mit 24V DC.Kann die Feststellung des GEZE TS 5000 R überfahren werden?Ja. Die Feststellposition ist überfahrbar. Die Tür kann über den eingestellten Feststellwinkel hinaus geöffnet werden und kehrt in die Feststellposition zurück.Braucht der GEZE TS 5000 R ein separates RSZ-Gehäuse an der Wand?Nein. Das ist der entscheidende Vorteil: Die gesamte Rauchschalterzentrale ist in der R-Gleitschiene integriert. Kein zusätzliches Gehäuse, kein zusätzlicher Platzbedarf.Welche Wartung ist nach DIN 14677 vorgeschrieben?Monatliche Funktionsprüfung durch den Betreiber (Feststellanlage auslösen, Schließvorgang prüfen). Jährliche Fachprüfung durch autorisiertes Personal. Prüfbuch führen.Ist der GEZE TS 5000 R barrierefrei nach DIN 18040?Barrierefreiheit nach DIN 18040 ist mit dem TS 5000 bis zu einer Flügelbreite von 1100 mm möglich (EN 4). Die Feststellfunktion unterstützt die Barrierefreiheit, da die Tür im Normalbetrieb offen gehalten wird.In welchen Farben ist der GEZE TS 5000 R erhältlich?Silberfarbig (116300), Weiß RAL 9016 (116302), Edelstahl ähnlich (116303) und nach RAL (116304).Welche Montageplatte wird für den GEZE TS 5000 R benötigt?Die Montageplatte für den Türschließer (049185 silberfarbig / 068627 weiß) ist im Lieferumfang enthalten. Für die R-Gleitschiene bei Kopfmontage: Montageplatte 123296. Häufige Fragen zur Türschließer-AuswahlWarum den TS 5000 R statt TS 5000 E wählen?Der TS 5000 R hat Rauchmelder und Rauchschalterzentrale direkt in der R-Gleitschiene integriert — kein separates RSZ-Gehäuse, keine externen Rauchmelder an Wand oder Decke nötig. Das spart Installationsaufwand und Platz. Betrieb mit 230V AC (Netzstecker), der TS 5000 E braucht 24V DC und externe Komponenten.Welcher Türschließer für Brandschutztüren die offen stehen sollen?Der TS 5000 R ist die kompakteste Lösung: Feststellanlage komplett in der Gleitschiene. Für noch höheren Komfort (Tür widerstandsfrei öffnen) den TS 5000 RFS mit Freilauffunktion wählen. Beide schließen im Brandfall selbstständig.Reicht der integrierte Rauchmelder oder brauche ich zusätzliche?Der integrierte Rauchmelder in der R-Gleitschiene reicht für die Türüberwachung. Zusätzliche externe Rauchmelder können angeschlossen werden, wenn der Rauch vor Erreichen der Tür erkannt werden soll — z.B. in langen Fluren.Welche EN-Klasse brauche ich für meine Tür?Der TS 5000 R deckt EN 2-6 ab (bis 1400 mm Flügelbreite). Die integrierte Feststellanlage beeinflusst die EN-Klasse nicht — identisches Leistungsspektrum wie der Standard-TS 5000.Wie wird der TS 5000 R mit Strom versorgt?230V AC Netzanschluss — einfach in die nächste Steckdose. Im Unterschied zum TS 5000 E (24V DC), der ein separates Netzteil oder eine RSZ mit Netzteil braucht.Wie oft muss die Feststellanlage TS 5000 R geprüft werden?Nach DIN 14677 alle 12 Monate durch eine befähigte Person. Geprüft werden: Rauchmelder-Auslösung, Schließvorgang, Feststellposition, Schließkraft und der 230V-Anschluss. Welcher TS 5000 für welchen Einsatz?Der TS 5000 R ist die kompakteste Feststellanlage: Rauchmelder und RSZ direkt in der Gleitschiene. Wie unterscheidet er sich von TS 5000 E und RFS? ModellArtikelnr.ENMax. BreiteBesonderheit TS 5000027333.068221MEN 2-61400 mmStandard-Türschließer TS 5000 S107935.068221MEN 2-61400 mmSchließverzögerung + Öffnungsdämpfung TS 5000 + Feststellung027333.068221.017924MEN 2-61400 mmMechanische Feststellung TS 5000 ECline143640.143572MEN 3-51250 mmÖffnungsunterstützung (barrierefrei) TS 5000 ECline + Fest.143640.143572.148820MEN 3-51250 mmÖffnungsunterstützung + mech. Festst. TS 5000 E027333.116295EN 2-61400 mmElektrische Feststellung (24V DC) TS 5000 E Hy155475EN 3-61400 mmFreilauf + Feststellung (Hybrid, 24V DC) TS 5000 EFS (TB)155477EN 3-61400 mmElektrischer Freilauf, Türblattmontage (24V DC) TS 5000 EFS (KB)155479EN 3-61400 mmElektrischer Freilauf, Kopfmontage (24V DC) TS 5000 R116300.027333MEN 2-61400 mmFeststellung + integrierter Rauchmelder (230V AC) TS 5000 RFS155481MEN 3-61400 mmFreilauf + integrierter Rauchmelder (24V DC) Ersatzteile für GEZE TS 5000 R Artikelnr.BezeichnungVerwendung 115782MGEZE E-FeststellungErsatz-Feststelleinheit für R-Gleitschiene 115005GEZE Gleitstein für R-GleitschieneVerschleißteil in der R-Gleitschiene 103555Raucherkennungsteil GEZE GC 151Ersatz-Rauchsensor für R-Gleitschiene 85392MGEZE Stromversorgungsteil RSZ 6Netzteil für Rauchschalterzentrale Passendes Zubehör Artikelnr.BezeichnungVerwendung 116300MGEZE R-GleitschieneKomplette Ersatz-Gleitschiene mit Rauchmelder + RSZ 123296GEZE Montageplatte für R-GleitschieneMontageplatte für Gleitschiene am Rahmen 049185MMontageplatte für GEZE TS 5000Montageplatte für Schließerkörper am Türblatt 139850GEZE GC 152 DeckenrauchmelderZusätzlicher externer Rauchmelder 163051GEZE Funkmodul GC 171Funk-Erweiterung für kabellose Rauchmelder 159656GEZE Funkrauchmelder GC 172Kabelloser externer Rauchmelder

GEZE SR mechanischer SchließfolgereglerKurz & KnappMechanischer Schließfolgeregler für 2-flügelige TürenStellt sicher, dass der Gangflügel vor dem Standflügel schließtAlternative zum ISM-System – Montage am Sturz oder RahmenFür Brandschutz- und Rauchschutztüren geeignetProduktbeschreibungDer GEZE SR ist ein mechanischer Schließfolgeregler für 2-flügelige Türen. Er steuert die Schließreihenfolge so, dass der Gangflügel immer vor dem Standflügel schließt. Dies ist bei Brandschutz- und Rauchschutztüren zwingend erforderlich, damit die Tür vollständig und dicht schließt.Der SR wird am Türsturz oder Rahmen zwischen den beiden Türflügeln montiert. Er arbeitet rein mechanisch über einen Hebelarm, der den Standflügel offenfängt, bis der Gangflügel eine definierte Position erreicht hat.Der GEZE SR ist eine Alternative zur ISM-Gleitschiene mit integrierter Schließfolgeregelung. Er eignet sich besonders dann, wenn keine Gleitschienenmontage gewünscht ist oder nachträglich eine Schließfolgeregelung ergänzt werden soll.Technische DatenEigenschaftWertTypMechanischer SchließfolgereglerEinsatz2-flügelige TürenMontageSturz / RahmenFunktionGangflügel schließt vor StandflügelBrandschutzGeeignet für Brand- und RauchschutztürenKompatibilitätDer GEZE SR ist mit folgenden Türschließer-Kombinationen einsetzbar:GEZE TS 5000 + TS 5000 (2× Einzelschließer an 2-flügeliger Tür)GEZE TS 4000 + TS 4000Gemischte Kombinationen (z. B. TS 5000 Gangflügel + TS 4000 Standflügel)Alternative: Für eine vollintegrierte Lösung ohne zusätzliches Bauteil bietet GEZE die ISM-Gleitschiene mit integrierter Schließfolgeregelung an. Schließfolgeregelung: ISM vs. SR im Vergleich MerkmalISM (integriert)SR (extern) EinbauIn der Gleitschiene integriertSeparates Bauteil am Rahmen OptikNahezu unsichtbarSichtbar am Rahmen NachrüstungISM-Gleitschiene erforderlichAn jede Gleitschiene nachrüstbar Kombination mit R-GleitschieneJa (R-ISM-Gleitschiene)Nein Geeignet fürNeuinstallation, hochwertige OptikNachrüstung bestehender Anlagen Beide Systeme regeln die Schließfolge bei 2-flügeligen Türen nach DIN EN 1158. Der Gangflügel schließt immer vor dem Standflügel. Häufige FragenWann brauche ich einen Schließfolgeregler?Bei 2-flügeligen Brand- oder Rauchschutztüren. Die Schließfolge stellt sicher, dass der Gangflügel vor dem Standflügel schließt — sonst schließt die Tür nicht dicht.Was ist der Unterschied zum ISM-System?Die ISM-Gleitschiene integriert die Schließfolgeregelung unsichtbar in der Gleitschiene. Der SR ist ein separates Bauteil am Sturz — sichtbar, aber flexibler nachrüstbar.Funktioniert der SR auch mit Gestänge-Türschließern?Ja, der SR arbeitet unabhängig vom Gestänge- oder Gleitschienentyp. Er wird am Sturz zwischen den Flügeln montiert.Kann der SR nachträglich eingebaut werden?Ja, das ist der Hauptvorteil gegenüber der ISM-Gleitschiene. Der SR wird am Türsturz montiert — ohne die vorhandenen Türschließer zu tauschen.Ist der SR für Brandschutztüren zugelassen?Ja, der SR erfüllt EN 1158 und ist für Brand- und Rauchschutztüren zugelassen. Die Schließfolge ist dort gesetzlich vorgeschrieben.Welche Türschließer-Kombination brauche ich mit dem SR?Zwei separate Türschließer (z. B. 2× TS 5000 oder TS 5000 + TS 4000) plus den SR am Sturz. Alternative: Eine ISM-Gleitschiene statt SR + einzelner Schließer.KaufentscheidungWann brauche ich den GEZE SR Schließfolgeregler?Der GEZE SR ist ein mechanischer Schließfolgeregler für 2-flügelige Türen mit Überschlag. Er stellt sicher, dass der Standflügel vor dem Gangflügel schließt — bei Brandschutztüren ist das Pflicht.GEZE SR oder integrierte Schließfolgeregelung (TS 5000 IS)?Der mechanische SR wird separat an der Tür montiert und ist sichtbar. Der TS 5000 IS hat die Schließfolgeregelung in der Gleitschiene integriert — optisch dezenter. Der SR eignet sich besonders für Nachrüstungen.Ist der SR für Brandschutztüren zugelassen?Ja, der GEZE SR Schließfolgeregler ist für den Einsatz an 2-flügeligen Brandschutztüren geprüft. Bei Brandschutztüren mit Überschlag ist ein Schließfolgeregler baurechtlich vorgeschrieben.

Dorma Rauchschalterplatine G-EMR — Original-Ersatzteil für Feststellanlagen Kurz & Knapp Original Dorma Austausch-Rauchmeldeeinheit (Platine mit integrierter Messkammer) Passt in alle Dorma Gehäuse: RMZ, G-EMR (120°/140°) und G-SR-EMR (Contur Design) Aktuelle Platinen-Generation — Abschlusswiderstand 43 kΩ (ersetzt alte 121 kΩ) Pflichtaustausch nach 8 Jahren Betriebszeit gemäß DIN 14677 Passende Abschlusswiderstände im Lieferumfang enthalten Optisches Streulichtverfahren nach EN 54-7 Produktbeschreibung Die dormakaba Rauchschalterplatine G-EMR ist das zentrale elektronische Ersatzmodul zur Instandsetzung und Modernisierung von dormakaba Feststellanlagen. Als technologisches Herzstück der Anlage übernimmt diese Platine die Auswertung der Brandkenngrößen nach dem Streulichtprinzip (optischer Rauchmelder nach EN 54-7) und steuert im Alarmfall das sichere Schließen von Feuer- und Rauchschutztüren. Dieses Original-Ersatzteil dient als Retrofit-Kit und ist kompatibel mit der externen dormakaba Rauchmeldezentrale RMZ (Sturzmontage), der in Gleitschienen integrierten G-EMR (einflügelig, 120° und 140°) sowie dem Schließfolgeregler G-SR-EMR (zweiflügelig). Für Haustechniker und technische Einkäufer ist der Austausch dieses Bauteils die wirtschaftlichste Lösung, um die Betriebserlaubnis einer Feststellanlage gemäß DIN 14677 zu verlängern, ohne das gesamte Gehäuse oder die mechanische Peripherie demontieren zu müssen. Wichtiger Hinweis für Elektriker (Retrofit): Bei diesem Ersatzteil handelt es sich um die aktuelle Platinen-Generation (Ersatz für Art. 5000596.0201). Der erforderliche Abschlusswiderstand für externe Komponenten ändert sich von ehemals 121 kΩ auf 43 kΩ. Passende Widerstände sind im Lieferumfang enthalten und müssen zwingend in allen angeschlossenen externen Komponenten (Handtaster, Deckenmelder) getauscht werden, um Störmeldungen zu vermeiden. In diesen Systemen steckt diese Platine Die Dorma Rauchschalterplatine G-EMR ist die identische Rauchmeldeeinheit in allen Dorma Feststellanlagen im Contur Design. Bei folgenden Systemen ist sie die Detektionseinheit, die nach 8 Jahren gemäß DIN 14677 getauscht werden muss: SystemArt.-Nr.TypBeschreibung Dorma RMZ64800001MRauchmeldezentraleExterne Zentrale für Sturzmontage — steuert EM 500, TS 99 FL und andere Feststellvorrichtungen G-EMR 120°64030001MGleitschiene einflügeligGleitschiene mit integrierter Feststellung (80°–120°) und Rauchmelder für TS 93 G-EMR 140°64070001MGleitschiene einflügeligGleitschiene mit integrierter Feststellung (80°–140°) und Rauchmelder für TS 93 GSR-EMR 264235001MSchließfolgeregler zweiflügeligFeststellung im Stand- und Gangflügel mit integriertem Rauchmelder G-EMR XEA57070001Gleitschiene XEA DesignGleitschiene mit Rauchmelder im XEA Design für TS 98 XEA Vorteile & Besonderheiten Universal-Ersatzteil — eine Platine für alle Dorma Feststellanlagen-Gehäuse (RMZ, G-EMR 120°/140°, G-SR-EMR) Wirtschaftliche Instandsetzung — nur die Detektionseinheit wird getauscht, Gehäuse und Peripherie bleiben erhalten Retrofit-Kit komplett — neue 43-kΩ-Abschlusswiderstände im Lieferumfang enthalten Optischer Streulichtmelder — bewährtes Detektionsprinzip nach EN 54-7 Integrierte Diagnose — zwei LEDs zeigen Betriebsstatus, Wartungsbedarf und Fehlerzustände 4 DIP-Schalter — konfigurierbar für Reset-Verhalten, Topologie, Deckenmelder und Handtaster Fail-Safe — Ruhestromprinzip: bei Stromausfall oder Alarm schließen die Türen selbsttätig Funksystem-kompatibel — über Funkmodul FM-AP mit kabellosen Meldern erweiterbar Kompatibilität Die Platine ist als Universal-Ersatzteil für das gesamte Dorma Feststellanlagen-System konzipiert: KomponenteKompatibilität SystemgehäuseRMZ, G-EMR 120°, G-EMR 140°, G-SR-EMR — alle im Contur Design TürschließerTS 93 EMR, TS 93 GSR-EMR, TS 92, ITS 96 (mit EMR-Gleitschiene) FreilauftürschließerTS 99 FL, TS 99 FLR, TS 99 FLR-K, TS 97 FLR-K XEA ElektromagneteEM 500 G, EM 500 U, EM 500 A (über RMZ angesteuert) DeckenrauchmelderRM-N (kabelgebunden), RM-F (Funk, über FM-AP) FunkmodulFM-AP zur Einbindung drahtloser Melder (RM-F, HT-F) HandtasterHT-AP, HT-UP (kabelgebunden), HT-F (Funk) AltanlagenErsetzt Vorgänger-Platine (Art. 5000596.0201) — Widerstandswechsel beachten Austauschanleitung Die Installation ist ein Eingriff in eine bauaufsichtlich zugelassene Feststellanlage und darf nur von geschulten Fachkräften (Elektrofachkraft / Sachkundiger nach DIN 14677) durchgeführt werden. Schritt-für-Schritt Platinentausch Sicherheitsabschaltung: 230-V-Zuleitung der Anlage spannungsfrei schalten (Sicherungsautomat / Netzstecker ziehen). Zugang: Verkleidung bzw. Abdeckhaube der RMZ oder der Gleitschiene entfernen. DIP-Schalter dokumentieren: Einstellungen der alten Platine notieren (DIP 1–4). Demontage: Alte Platine aus den Halteklammern lösen und alle Steckverbindungen vorsichtig abziehen. Einbau: Neue Platine in das Gehäuse einklicken und Steckverbindungen wiederherstellen. DIP-Schalter übertragen: Dokumentierte Einstellungen auf der neuen Platine setzen. Spannung einschalten: Reset-Taster betätigen, um DIP-Einstellungen zu bestätigen. Funktionsprüfung: Prüfgas (z. B. Hekatron 918/5) aus 10–15 cm Entfernung stoßweise in die Messkammer sprühen — Alarm muss ausgelöst werden. Retrofit-Maßnahmen (Widerstandswechsel) Beim Austausch einer alten Platine (Art. 5000596.0201) gegen die aktuelle Generation müssen zwingend Anpassungen an der Peripherie vorgenommen werden: Externe Geräte identifizieren: Alle angeschlossenen Handauslösetaster (HT) und Deckenrauchmelder (RM-N) erfassen. Alte Widerstände entfernen: 121-kΩ-Abschlusswiderstände aus diesen Geräten ausbauen. Neue Widerstände einsetzen: 43-kΩ-Abschlusswiderstand (im Lieferumfang) in das letzte Gerät der jeweiligen Linie einsetzen. Reset durchführen: Nach Einschalten der Spannung den Reset-Taster auf der Platine betätigen. Linienüberwachung prüfen: LED 2 (gelb) darf nicht blinken — blinkt sie, ist ein Widerstand falsch oder fehlt. Fehlercodes und LED-Diagnose Die Platine kommuniziert den Betriebsstatus über zwei LEDs. Die korrekte Interpretation ist entscheidend für die Fehlersuche: LEDZustandBedeutung LED 1 (Betrieb)Grün dauerhaftNormalbetrieb — System OK LED 1 (Betrieb)Rot dauerhaftAlarm ausgelöst (Rauch erkannt oder Handauslösung) LED 1 (Betrieb)Grün blinkendWartezustand — manueller Reset erforderlich (DIP 1 = ON) LED 2 (Service)Gelb blinkendWartung fällig, Verschmutzung oder Störung (Drahtbruch). Häufigste Ursache nach Platinentausch: falscher Widerstand 121 kΩ statt 43 kΩ in der Peripherie LED 2 (Service)Gelb dauerhaftAustauschfrist nach DIN 14677 erreicht — Platine muss erneuert werden LED 1 + LED 2Beide blinkendDIP-Schalter wurden verändert — Bestätigung durch Reset-Taster auf der Platine erforderlich DIP-Schalter Konfiguration Auf der Platine befinden sich 4 DIP-Schalter zur Anpassung an die baulichen Gegebenheiten. Änderungen werden erst nach Betätigung des Reset-Tasters übernommen. DIPFunktionOFF (Standard)ON 1Reset-VerhaltenAutomatisch: Anlage schaltet bei Rauchfreiheit selbstständig zurückManuell: Zwingend bei Freilauftürschließern (TS 99 FL) oder Fluchtwegsystemen. Reset per Taster nötig 2Topologie1 Stichbetrieb (Linie)2 Stichbetrieb (Stern) 3DeckenmelderOhne DeckenmelderMit Deckenmelder — nötig bei Sturzabstand > 1 m zwischen Sturzunterkante und Decke 4HandtasterOhne HandtasterMit Handtaster — vorgeschrieben bei Haftmagneten (EM 500) und Freilauftürschließern Technische Daten EigenschaftWert ProduktartAustausch-Rauchmeldeeinheit (Platine mit Messkammer) DetektionsprinzipOptisches Streulichtverfahren (Streulichtmelder) nach EN 54-7 Betriebsspannung24 V DC (intern versorgt über Netzteil der Feststellanlage) GesamtausgangsleistungMax. 9,8 W für angeschlossene Feststellvorrichtungen Abschlusswiderstand (aktuelle Generation)43 kΩ Abschlusswiderstand (Vorgänger)121 kΩ — muss bei Retrofit in Peripherie ersetzt werden SchutzartIP30 Betriebstemperatur-20 °C bis +40 °C Relative FeuchteMax. 93 % (nicht kondensierend) Relais-SchaltspannungMax. 30 V DC Relais-SchaltstromMax. 2 A DC Relais-SchaltleistungMax. 60 W Nutzungsdauer Rauchmeldeeinheit8 Jahre (Pflichtaustausch nach DIN 14677) DIP-Schalter4 Stück (Reset-Verhalten, Topologie, Deckenmelder, Handtaster) NormenkonformitätEN 54-7, DIN 14677, DIN EN 1155, Bauartgenehmigung Z-6.500-2372 Normen & Zulassungen Norm / ZulassungBedeutung DIBt Z-6.500-2372Bauartgenehmigung als Feststellanlage (gültig bis 25.01.2029) DIBt Z-6.510-2366Weitere Zulassung DIN EN 1155Feststellvorrichtungen für Drehflügeltüren DIN EN 54-7Optischer Rauchmelder — Streulichtverfahren DIN EN 54-25Bestandteile mit Funkverbindung DIN 14677 / DIN 14677-1Instandhaltung von Feststellanlagen (Wartungsintervalle, Pflichtaustausch) EN 14637Schlösser und Baubeschläge — Feststellanlagen für Drehflügeltüren CE-KonformitätBauproduktenverordnung RED (2014/53/EU)Funkgeräterichtlinie (bei Einsatz mit FM-AP) RoHS (2011/65/EU)Beschränkung gefährlicher Stoffe Wartung nach DIN 14677 Die Instandhaltung von Feststellanlagen ist sicherheitskritisch. Die DIN 14677 definiert drei Prüfstufen: IntervallDurchführungMaßnahmen MonatlichBetreiber (nach Einweisung)Funktionsprüfung: Rauchauslösung per Prüfgas, Türschließung kontrollieren, LED-Status prüfen VierteljährlichBetreiber (nach 12 fehlerfreien Monatsprüfungen)Wie monatlich — Intervall darf erst nach nachgewiesener Zuverlässigkeit verlängert werden JährlichFachkraft (Sachkundiger)Vollständige Inspektion, Prüfbuch-Eintrag, Sichtprüfung Messkammer, Funktionsprüfung aller Linien Alle 8 JahreFachkraftPflichtaustausch der Rauchmeldeeinheit (diese Platine) — gelbe Dauer-LED signalisiert Fälligkeit Prüfgas-Anwendung: Geeignetes Prüfaerosol (z. B. Hekatron 918/5) aus 10–15 cm Entfernung stoßweise in die Messkammer sprühen. Die Messkammer darf nicht geöffnet oder mit Druckluft ausgeblasen werden — bei starker Verschmutzung ist ein Austausch erforderlich. Abnahmeschild: Nach erfolgreicher Abnahmeprüfung ist ein Prüfschild (105 × 52 mm) an der Anlage anzubringen. Das Prüfbuch muss dauerhaft am Betriebsort vorgehalten werden. Kompatible Peripheriegeräte Die folgenden Geräte werden an die Platine angeschlossen und erweitern das Rauchmeldesystem: GerätArt.-Nr.AnschlussEinsatz RM-N Deckenrauchmelder64830900Kabelgebunden (DIP 3 = ON)Pflicht bei Sturzabstand > 1 m — 2 Stück pro Verpackung FM-AP Funkmodul57290001MKabelgebunden an PlatineFunkempfänger für kabellose RM-F und HT-F RM-F Funkrauchmelder57280011Funk (über FM-AP)Kabelloser Deckenmelder — ideal für Nachrüstung und Denkmalschutz HT-F Funkhandtaster57300011Funk (über FM-AP)Kabellose manuelle Auslösung (DIP 4 = ON) Hekatron ORS 142—KabelgebundenKompatibler Deckenrauchmelder (Fremdmelder) Hekatron TDS 247—KabelgebundenKompatibler Wärmemelder für spezielle Umgebungen Verwandte Ersatzteile & Pflichtdokumentation ErsatzteilArt.-Nr.Wann benötigt? Netzteilplatine G-EMR9900064001400Bei defektem Netzteil (24 V DC Versorgung) — nur für aktuelle Baureihe Gleitstück G-EMF/G-EMR9900064001200Mechanischer Verschleiß am Gleitschienen-Schlitten Kabel GSR-EMF/GSR-EMR9900064004500Verbindungskabel für zweiflügelige Schließfolgeregler Schraube zum Gleitstück9900064007200Befestigungsschraube für Gleitstück (Verschleißteil) Zulassungsschild5661345532Pflicht-Typenschild nach DIBt-Zulassung Prüfbuch Feststellanlagen5372645532Pflichtdokumentation nach DIN 14677 — muss dauerhaft am Betriebsort vorgehalten werden Rauchschalterplatine vs. Netzteilplatine — welches Ersatzteil brauchen Sie? Jede Dorma Feststellanlage im Contur Design enthält zwei Platinen. Anhand der Symptome erkennen Sie, welche getauscht werden muss: Rauchschalterplatine G-EMR (dieses Produkt)Netzteilplatine FunktionRaucherkennung (Streulichtmelder) + Steuerung der FeststellvorrichtungSpannungsversorgung 230 V AC → 24 V DC Typisches Symptom bei DefektGelbe LED blinkt oder leuchtet dauerhaft, Fehlalarm, keine RaucherkennungKeine LED-Anzeige, Feststellvorrichtung hält nicht, komplett tot PflichtaustauschAlle 8 Jahre (DIN 14677)Nur bei Defekt DIP-Schalter / KonfigurationJa — 4 DIP-Schalter auf dieser PlatineNein — keine Konfiguration nötig Widerstandswechsel nötig?Ja — 43 kΩ statt 121 kΩ bei RetrofitNein Art.-Nr.99000640013009900064001400 Tipp: Messen Sie die Ausgangsspannung am Netzteil: liefert es stabile 24 V DC, ist das Netzteil in Ordnung und die Rauchschalterplatine ist die Ursache. Keine Spannung → Netzteil tauschen. Häufig gestellte Fragen Warum blinkt die gelbe LED nach dem Einbau der neuen Platine?Dies deutet auf einen falschen Abschlusswiderstand hin. Die aktuelle Platinen-Generation arbeitet mit 43 kΩ. Wenn in den externen Handauslösetastern oder Deckenrauchmeldern noch die alten 121-kΩ-Widerstände verbaut sind, erkennt die Anlage dies als Leitungsfehler. Tauschen Sie die Widerstände und führen Sie einen Reset durch. Wann muss die Rauchschalterplatine ausgetauscht werden?Gemäß DIN 14677 nach 8 Jahren Betriebszeit. Die Anlage signalisiert den Zeitpunkt durch dauerhaftes Leuchten der gelben LED (LED 2). Unabhängig davon muss bei starker Verschmutzung der Messkammer vorzeitig getauscht werden. Was ist der Unterschied zwischen der alten und neuen Platine?Die neue Platine (erkennbar am weißen Gehäuseblock) nutzt eine 43-kΩ-Linienüberwachung. Die alte Platine (offene Bauweise, Art. 5000596.0201) nutzte 121 kΩ. Sie sind mechanisch kompatibel, erfordern aber den Tausch der Widerstände in der Peripherie. In welchen Gehäusen kann die Platine eingesetzt werden?In allen Dorma Feststellanlagen-Gehäusen im Contur Design: RMZ (Sturzmontage), G-EMR 120° und G-EMR 140° (Gleitschiene einflügelig) sowie G-SR-EMR (Schließfolgeregler zweiflügelig). Wann sind zusätzliche Deckenrauchmelder notwendig?Wenn der Abstand zwischen Sturzunterkante und Decke mehr als 1 Meter beträgt — auch wenn nur auf einer Türseite. Dann müssen zwei RM-N an der Decke installiert und an die Platine angeschlossen werden (DIP 3 auf ON). Wie muss die Platine bei Freilauftürschließern konfiguriert werden?Bei TS 99 FL oder anderen Freilauftürschließern ist manueller Reset vorgeschrieben: DIP-Schalter 1 auf ON. Die Tür darf nach Alarmauslösung nicht automatisch wieder feststellen, sondern muss per Taster freigegeben werden. Was bedeuten gleichzeitig blinkende LEDs?LED 1 und LED 2 blinken gleichzeitig, wenn DIP-Schalter nach der Inbetriebnahme verändert wurden. Einmal kurz den Reset-Taster auf der Platine drücken — damit werden die neuen Einstellungen gespeichert. Was passiert bei Stromausfall?Die Feststellanlage arbeitet nach dem Ruhestromprinzip: Bei Stromausfall werden die Feststellvorrichtungen stromlos geschaltet und die Türen schließen sicher durch die Kraft der Türschließer (Fail-Safe-Prinzip). Die Brandschutzfunktion ist damit auch ohne Strom gewährleistet. Welches Prüfgas eignet sich für die Funktionsprüfung?Geeignetes Prüfaerosol wie Hekatron 918/5. Stoßweise aus 10–15 cm Entfernung in die Messkammer sprühen. Kein Druckluft-Ausblasen — das beschädigt die optische Kammer und verfälscht die Kalibrierung. Ist die Platine mit dem Dorma Funeo Funksystem kompatibel?Ja. Über das Funkmodul FM-AP können drahtlose Funk-Rauchmelder (RM-F) und Funk-Handtaster (HT-F) an die Platine angebunden werden. Besonders geeignet für Nachrüstungen und denkmalgeschützte Gebäude. Häufige Fragen zur Ersatzteil-Auswahl Brauche ich die Rauchschalterplatine oder eine komplette RMZ?Die Platine reicht aus, wenn Ihr Gehäuse (RMZ, G-EMR oder G-SR-EMR) mechanisch intakt ist und nur die Rauchmeldeeinheit getauscht werden muss — z. B. nach 8 Jahren oder bei defekter Detektion. Eine komplette RMZ benötigen Sie nur, wenn auch das Gehäuse, Netzteil oder die Anschlussklemmen beschädigt sind. Kann ein Elektriker den Tausch selbst durchführen?Ja, sofern er als Sachkundiger nach DIN 14677 eingewiesen ist. Der Tausch ist ein Eingriff in eine bauaufsichtlich zugelassene Feststellanlage — die Durchführung muss im Prüfbuch dokumentiert werden. Sind Hekatron-Melder kompatibel?Ja. ORS 142 (kabelgebundener Deckenrauchmelder), ORS 155 F (Funkrauchmelder über FM 155 F), TDS 247 (Wärmemelder) und HAT 155 F (Funkhandtaster) sind mit der Platine kompatibel.

GEZE UnterbrechertasterHandauslösetaster (AS 500) zur manuellen Auslösung von Feststellanlagen. Mit integriertem Abschlusswiderstand zur Leitungsüberwachung.Kurz & Knapp:Handauslösetaster für GEZE FeststellanlagenIntegrierter Abschlusswiderstand zur LeitungsüberwachungIn Deutschland Pflicht bei Freilauftürschließern (EFS/RFS)Abmessungen: 80 x 80 x 9 mm, alpinweiß/rotProduktbeschreibungDer GEZE Unterbrechertaster AS 500 dient zur manuellen Auslösung von Feststellvorrichtungen. Bei Betätigung wird die Stromversorgung zum Haftmagnet unterbrochen und die Tür schließt selbsttätig.Der integrierte Abschlusswiderstand ermöglicht die Leitungsüberwachung — Drahtbruch oder Kurzschluss werden von der Rauchschalterzentrale erkannt.In Deutschland ist ein Unterbrechertaster bei Freilauftürschließern (EFS/RFS) vorgeschrieben.Technische DatenEigenschaftWertTypUnterbrechertaster AS 500Betriebsspannung24 V DCAbschlusswiderstandintegriertLeitungsüberwachungjaAbmessungen80 x 80 x 9 mmFarbealpinweiß/rotIdent-Nr.116266KompatibilitätFür alle GEZE Feststellvorrichtungen mit GEZE RSZ 6 Rauchschalterzentrale oder GEZE RSZ 7.Typische Systemkomponenten:GEZE GC 151 RaucherkennungsteilHaftmagnete: GEZE Haftmagnet Wandmontage, GEZE Haftmagnet Grundmodell, GEZE Haftmagnet Bodenmontage, GEZE Ganzmetall-Haftmagnet 185 mm, GEZE Ganzmetall-Haftmagnet 335 mmGEZE Zulassungsschild — Pflicht-Kennzeichnung Alternativ kompatible Rauchmelder: Neben GEZE-eigenen Rauchmeldern auch Hekatron ORS 142 und ORS 155 F einsetzbar (über GEZE RSZ 6). Häufige FragenIst ein Unterbrechertaster Pflicht?In Deutschland bei Freilauftürschließern (EFS/RFS) vorgeschrieben. Bei Haftmagnet-Anlagen empfohlen.Was bewirkt der Abschlusswiderstand?Leitungsüberwachung: Die Rauchschalterzentrale erkennt Drahtbruch oder Kurzschluss in der Tasterleitung.KaufentscheidungAufputz- oder Unterputztaster — was ist besser?Aufputztaster lassen sich ohne Stemmarbeiten direkt auf die Wand montieren und eignen sich ideal für Nachrüstungen. Unterputztaster sind optisch dezenter und werden bündig in die Wand eingelassen — sie erfordern jedoch eine Unterputzdose. Für Bestandsgebäude empfiehlt sich meist die Aufputzvariante.Welchen Taster brauche ich für barrierefreien Zugang?Für barrierefreie Zugänge nach DIN 18040 eignen sich großflächige Flächentaster, die auch mit dem Ellbogen oder Rollstuhl bedienbar sind. Der GEZE Flächentaster Edelstahl bietet eine große Betätigungsfläche und erfüllt die Anforderungen an barrierefreie Bedienelemente.Kann ich den Taster mit meiner Feststellanlage kombinieren?Ja, GEZE Taster können in Feststellanlagen integriert werden — beispielsweise als Auslösetaster zum manuellen Schließen der Tür. Der Unterbrechertaster dient speziell dazu, die Feststellung zu unterbrechen und die Tür kontrolliert zu schließen.
