GEZE TS 5000
161,13 €*
inkl. MwSt
135,40 €
zzgl. MwSt
Lieferzeit: 2-4 Werktage
GEZE TS 5000 Gleitschienentürschließer
Obenliegender Gleitschienentürschließer EN 2-6 für einflügelige Türen bis 1400 mm Flügelbreite – ohne Feststelleinheit für Feuer- und Rauchschutztüren zugelassen
Kurz & Knapp
- Stufenlos einstellbare Schließkraft EN 2-6
- Für Feuer- und Rauchschutztüren zugelassen – nicht mit mechanischer Feststelleinheit
- Flügelbreite bis 1400 mm, max. Öffnungswinkel 180°
- Hydraulischer Endschlag und Öffnungsdämpfung
- Für rechts und links angeschlagene Türen ohne Umstellung
- Alle Funktionen von vorn einstellbar
GEZE TS 5000 — Der vielseitige Gleitschienentürschließer
Der GEZE TS 5000 ist ein obenliegender Gleitschienentürschließer für einflügelige Türen mit einer Flügelbreite bis 1400 mm. Mit seiner stufenlos einstellbaren Schließkraft von EN 2 bis EN 6 deckt er Flügelbreiten bis 1400 mm ab; die Größe wird nach der Flügelbreite eingestellt.
Der Türschließer ist für die Montage an Feuer- und Rauchschutztüren zugelassen und entspricht DIN EN 1154. Das gilt nicht für die Ausführungen mit mechanischer Feststelleinheit: GEZE lässt die Feststelleinheit an Brandschutztüren nicht zu. Durch den hydraulischen Endschlag wird die Tür kurz vor der Geschlossenlage beschleunigt, sodass sie sicher ins Schloss fällt. Die integrierte Öffnungsdämpfung bremst stark aufgeworfene Türen ab und schützt so die Tür und den angrenzenden Bereich.
Ein wesentlicher Vorteil des GEZE TS 5000 ist seine universelle Einsetzbarkeit: Er kann ohne Umstellung für rechts und links angeschlagene Türen verwendet werden. Die optische Schließkraftanzeige ermöglicht eine einfache Kontrolle der eingestellten Schließkraft. Alle Funktionen — Schließkraft, Schließgeschwindigkeit, Endschlag und Öffnungsdämpfung — lassen sich von vorn einstellen, ohne den Schließer demontieren zu müssen.
Vorteile des GEZE TS 5000
- Stufenlos einstellbare Schließkraft EN 2-6 — für Flügelbreiten bis 1400 mm
- Zugelassen für Feuer- und Rauchschutztüren — in den Ausführungen ohne mechanische Feststelleinheit
- Universell einsetzbar — für rechts und links angeschlagene Türen ohne Umstellung
- Hydraulischer Endschlag — beschleunigt die Tür kurz vor der Geschlossenlage
- Integrierte Öffnungsdämpfung — bremst stark aufgeworfene Türen ab
- Optische Schließkraftanzeige — einfache Kontrolle der Einstellung
- Alle Funktionen von vorn einstellbar — kein Demontieren notwendig
- Max. Öffnungswinkel 180° — volle Durchgangsbreite nutzbar
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Schließkraft | EN 2-6 (stufenlos einstellbar) |
| Max. Flügelbreite | 1400 mm |
| Barrierefreiheit (DIN 18040) | bis 1100 mm Flügelbreite |
| Öffnungswinkel max. | 180° |
| Schließkörper (L × B × H) | 287 × 47 × 60 mm |
| Endschlag | Hydraulisch, über Ventil einstellbar |
| Öffnungsdämpfung | Hydraulisch einstellbar |
| Schließkraftanzeige | Optische Anzeige |
| Schließkraftverstellung | Von vorn |
| Montagearten | Türblattmontage Bandseite, Kopfmontage Bandgegenseite |
| Türanschlag | Rechts und links ohne Umstellung |
| Feuer- und Rauchschutztüren | zugelassen – nicht mit mechanischer Feststelleinheit |
| Norm | EN 1154 |
| Feststellung | optional: mechanische Feststelleinheit 071924 (nur Nicht-Brandschutztüren) |
| Lieferumfang | Türschließer mit Standard- oder T-Stop-Gleitschiene und Hebel (Montageplatte separat); Ausführung „Mit Feststelleinheit“: zusätzlich mechanische Feststelleinheit 071924; Ausführung „Ohne Gleitschiene“: nur der Schließkörper (027333 silberfarbig, 027335 weiß), ohne Gleitschiene und Hebel |
Montagearten GEZE TS 5000
| Montageart | Position Schließer | Position Gleitschiene | Hinweis |
|---|---|---|---|
| Normalmontage Bandseite | Türblatt | Rahmen / Sturz | Standardmontage; Montageplatte als Zubehör |
| Kopfmontage Bandgegenseite | Rahmen / Sturz | Türblatt | Schließer nicht sichtbar von der Öffnungsseite |
| Kopfmontage Bandgegenseite mit Sturzfutterwinkel | Sturzfutterwinkel am Sturz | Türblatt | Sturzfutterwinkel Kopfmontage BG 049240; Durchgangshöhe ca. 100 mm geringer – Rettungswege beachten |
| Türblattmontage Bandseite, Ganzglastür | Türblatt, mit Glasklemmschuh | Rahmen / Sturz | Glasklemmschuh für Glasdicke 8–10 mm |
Der GEZE TS 5000 ist für die Montage an Feuer- und Rauchschutztüren zugelassen – nicht in den Ausführungen mit mechanischer Feststelleinheit. Die Montageplatte führt GEZE dabei als Zubehör.
EN-Klassen und Flügelbreiten
| EN-Klasse | Max. Flügelbreite | Größenanzeige am TS 5000 |
|---|---|---|
| EN 2 | 850 mm | 2 |
| EN 3 | 950 mm | 3 |
| EN 4 | 1100 mm | 4 |
| EN 5 | 1250 mm | 5 |
| EN 6 | 1400 mm | 6 |
Barrierefrei nach DIN 18040 ist der TS 5000 bis 1100 mm Flügelbreite.
Ausführungen im Shop
| Auswahl | Enthalten | GEZE Ident-Nr. silberfarbig / weiß RAL 9016 |
|---|---|---|
| Normale Gleitschiene | Schließkörper und Standard-Gleitschiene mit Hebel | 027333 + 068221 / 027335 + 015695 |
| T-Stop-Gleitschiene | Schließkörper und T-Stop-Gleitschiene mit integrierter Öffnungsbegrenzung und Hebel – kein Bodenstopper nötig | 027333 + 102363 / 027335 + 108481 |
| T-Stop-Gleitschiene, mit Feststelleinheit | wie oben, zusätzlich mechanische Feststelleinheit 071924 – nicht an Feuer- und Rauchschutztüren | … + 071924 |
| Ohne Gleitschiene | nur der Schließkörper, ohne Gleitschiene und Hebel | 027333 / 027335 |

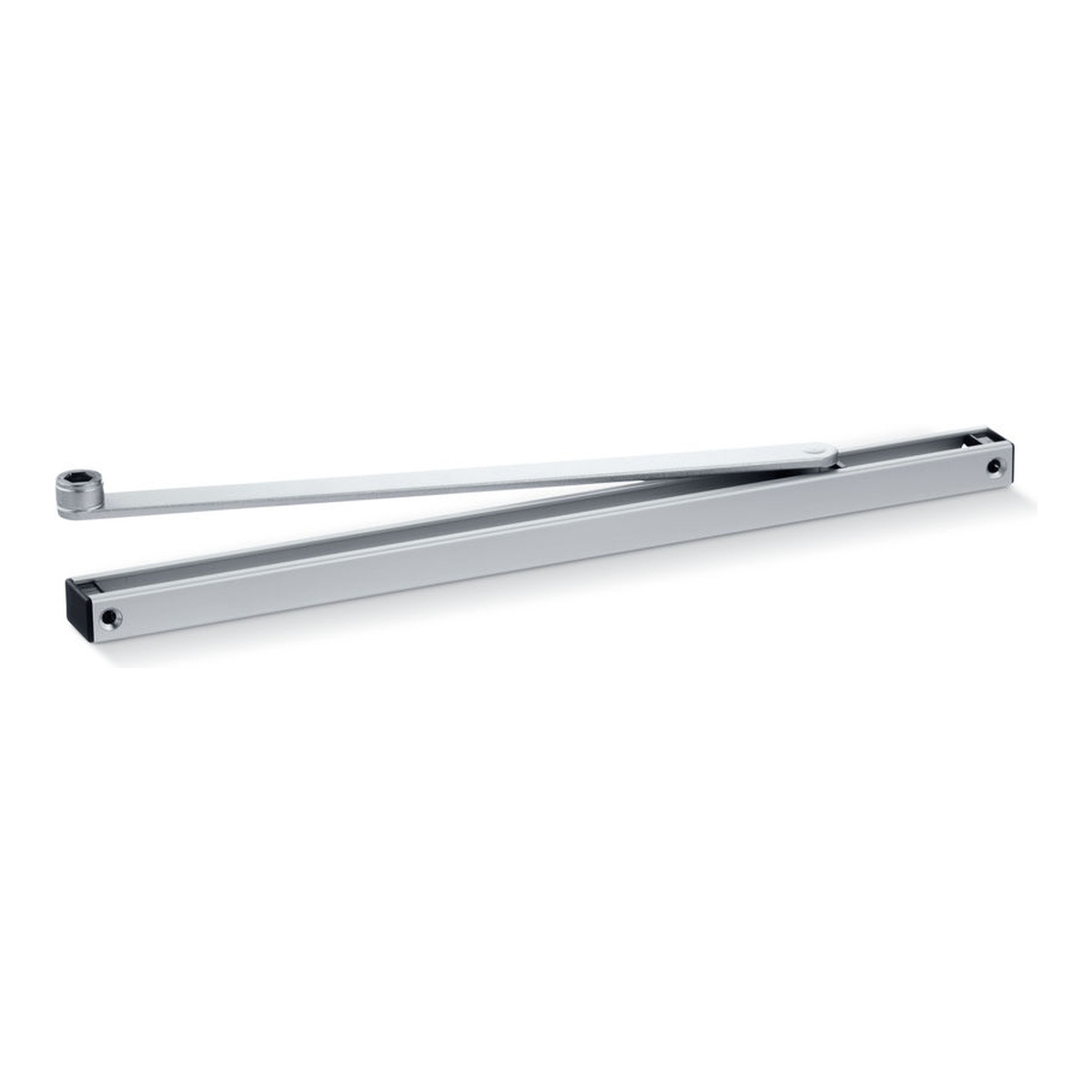

Ausführung ohne Gleitschiene: passende Gleitschienen und Systeme

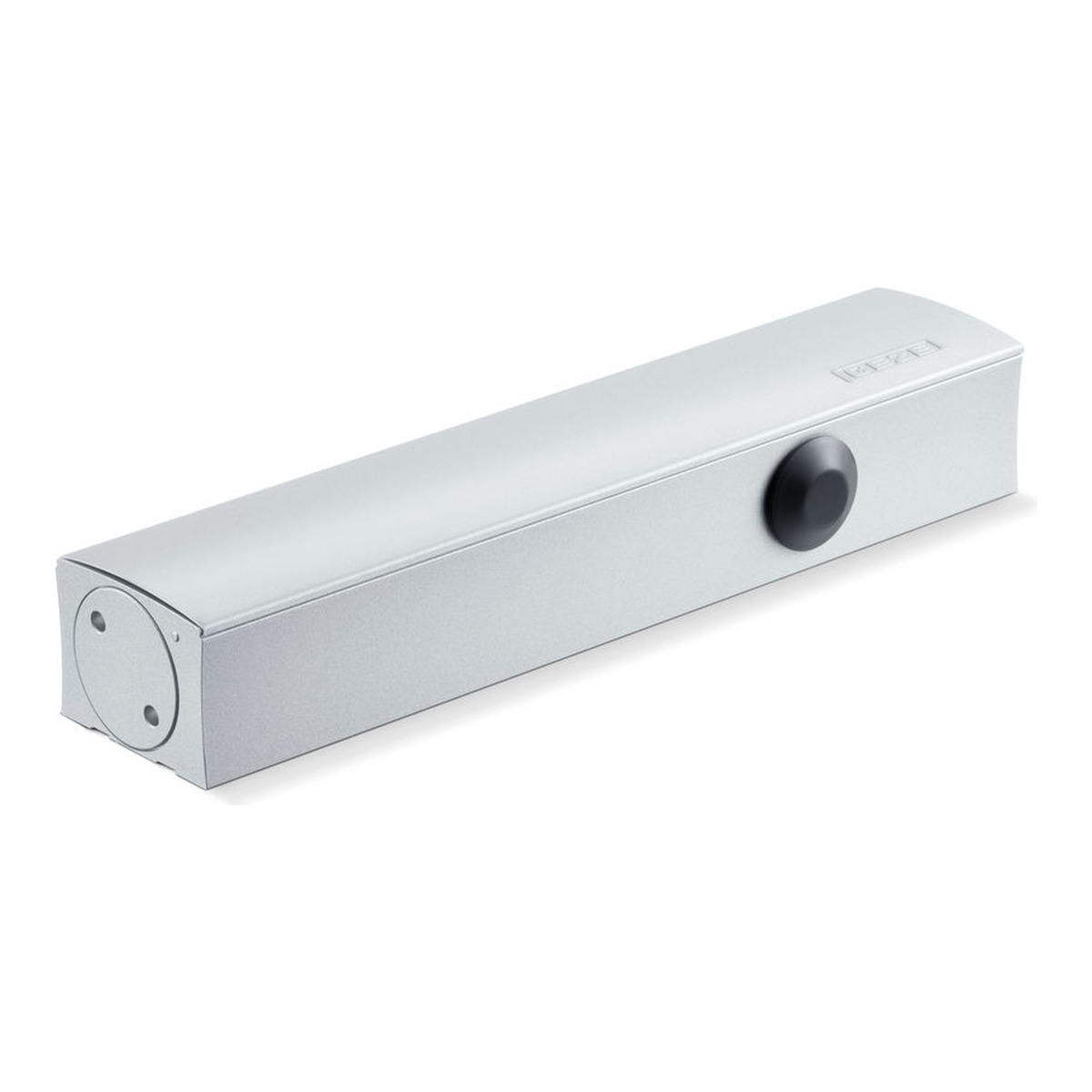

In der Ausführung „Ohne Gleitschiene“ ist nur der Schließkörper im Lieferumfang – GEZE Ident-Nr. 027333 (silberfarbig) bzw. 027335 (weiß), jeweils ohne Gleitschiene und Hebel. GEZE führt den Schließkörper mit den folgenden Gleitschienen; die Gleitschiene legt die Funktion fest und muss zur Montageart passen.
| Gleitschiene (GEZE Ident-Nr., silberfarbig) | Funktion | Bei GEZE aufgeführt für | Als Set |
|---|---|---|---|
| Gleitschiene für GEZE TS 5000 (068221) | Standard, mit Hebel | Türblattmontage Bandseite, Kopfmontage Bandgegenseite | diese Seite, Ausführung „Normale Gleitschiene“ |
| GEZE T-STOP-Gleitschiene (102363) | mit integrierter Öffnungsbegrenzung, mit Hebel | Türblattmontage Bandseite, Kopfmontage Bandgegenseite | diese Seite, Ausführung „T-Stop-Gleitschiene“ |
| Gleitschiene TS 5000/3000 vernietet (069650) | fest vernieteter Gleitstein, mit Hebel | Kopfmontage Bandgegenseite | – |
| GEZE E-Gleitschiene TS 5000 (116295) | mit elektrischer Feststellung, mit Hebel | Türblattmontage Bandseite | TS 5000 E |
| GEZE R-Gleitschiene (116300) | mit elektrischer Feststellung und integrierter Rauchschalterzentrale | Türblattmontage Bandseite | TS 5000 R |
| R-Gleitschiene TS 5000 (167813) | mit integrierter Rauchschalterzentrale, ohne elektrische Feststellung | Türblattmontage Bandseite | – |
| GEZE ISM-Gleitschiene (115549) | zweiflügelig, integrierte Schließfolgeregelung – zwei Schließkörper je Tür | Türblattmontage Bandseite | TS 5000 ISM |
| GEZE E-ISM-Gleitschiene (115600) | zweiflügelig, Schließfolgeregelung und beidseitige elektrische Feststellung | Türblattmontage Bandseite | TS 5000 E-ISM |
| GEZE R-ISM-Gleitschiene TS 5000 (115614) | zweiflügelig, Schließfolgeregelung, beidseitige elektrische Feststellung und Rauchschalterzentrale | Türblattmontage Bandseite | TS 5000 R-ISM |
Die Standard- und die T-Stop-Gleitschiene führt GEZE auch in Weiß RAL 9016 (015695 bzw. 108481).
Verwechslungsgefahr: Die ECline-Gleitschiene (143572) ist laut GEZE zur Verwendung mit dem TS 5000 ECline Schließer (143640) bestimmt. Für die Türblattmontage auf der Bandgegenseite führt GEZE einen eigenen Schließkörper, den TS 5000 L (027351), mit der Gleitschiene BG (025655).
GEZE TS 5000 einstellen — welche Schraube macht was
| Nr. | Einstellschraube |
|---|---|
| 1 | Türschließergröße |
| 2 | Schließgeschwindigkeit |
| 3 | Endschlag |
| 4 | Öffnungsdämpfung |
| Anzeige Türschließergröße | Flügelbreite [mm] |
|---|---|
| 2 | bis 850 |
| 3 | 850 – 950 |
| 4 | 950 – 1100 |
| 5 | 1100 – 1250 |
| 6 | 1250 – 1400 |
Hinweis: Schließverzögerung (5) gibt es nur bei der Ausführung TS 5000 S.
Werkzeug: Schlitzschraubendreher. Gegenprobe: Leichtgängige Tür muss vom Schließer vollständig geschlossen werden — aus mehreren Öffnungswinkeln prüfen.
Alle GEZE-Baureihen im Überblick: GEZE Türschließer einstellen

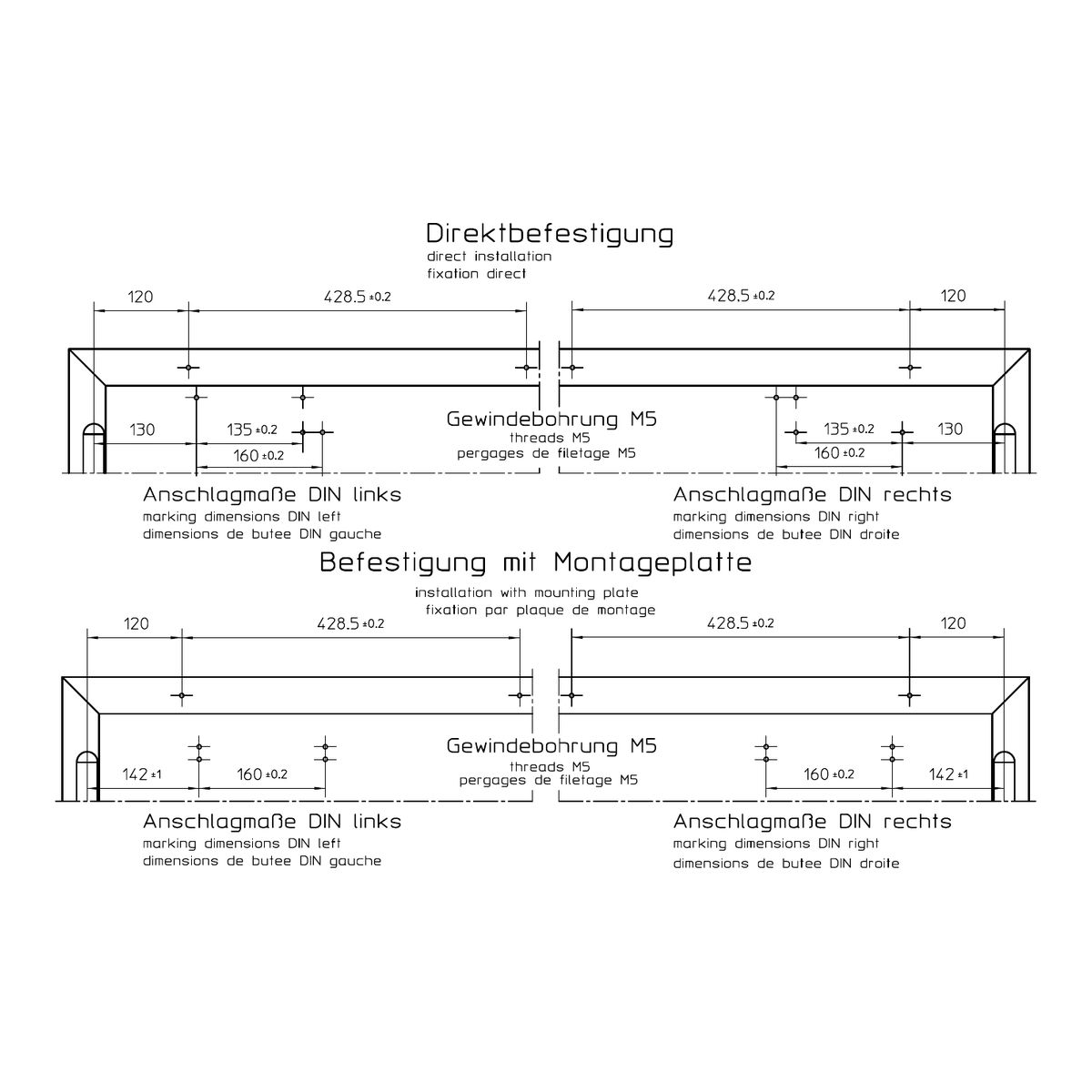

Montagehinweise

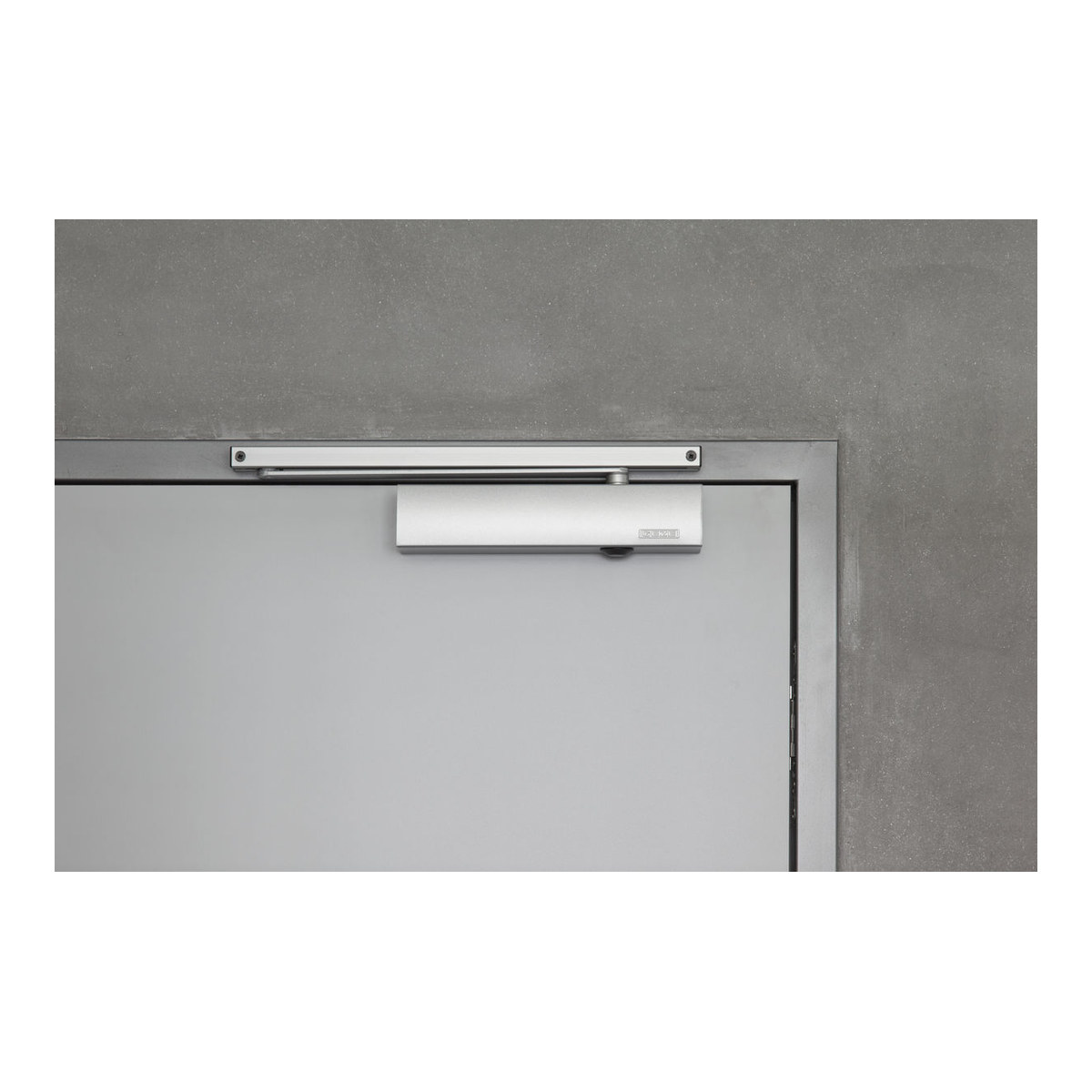

Der GEZE TS 5000 wird in Normalmontage auf dem Türblatt (Bandseite) montiert. Die Gleitschiene wird am Rahmen oder Sturz befestigt. Die Montageplatte ist Zubehör und nicht im Lieferumfang enthalten (Montageplatte Gleitschiene 001512).
- Bohrlehre GEZE (053134) verwenden für exakte Positionierung
- Montageplatte mit Bohrbild nach DIN EN 1154 Beiblatt 1 als Zubehör (049185 silberfarbig)
- Kopfmontage Bandgegenseite mit Sturzfutterwinkel: Sturzfutterwinkel Kopfmontage BG (049240) – verringert die Durchgangshöhe um ca. 100 mm
- Schließkraft nach Montage über optische Anzeige kontrollieren
- Endschlag und Schließgeschwindigkeit von vorn über Ventile einstellen
Mechanische Feststelleinheit – nur für Nicht-Brandschutztüren
Die Ausführungen „Mit Feststelleinheit“ enthalten die mechanische Feststelleinheit 071924 für Standard- und T-Stop-Gleitschiene: Haltekraft einstellbar, ein- und ausschaltbar, überfahrbar, Offenhaltewinkel 80–130°. GEZE sieht sie zur Offenhaltung von Nicht-Brandschutztüren vor; an Feuer- und Rauchschutztüren ist sie nicht zulässig.
Eine Feuer- oder Rauchschutztür darf nur über eine Feststellanlage offen gehalten werden – beim TS 5000 mit der E-Gleitschiene (elektrische Feststellung, angeschlossen an eine Feststellanlage) oder der R-Gleitschiene mit integrierter Rauchschalterzentrale.
Normen & Zulassungen
- DIN EN 1154 — Türschließmittel mit kontrolliertem Schließablauf
- Feuer- und Rauchschutztüren — für die Montage zugelassen; nicht mit mechanischer Feststelleinheit
- DIN 18040 — Barrierefreies Bauen (bis 1100 mm Flügelbreite)
- CE-Kennzeichnung — nach EN 1154
Bestellung und Lieferung
| Punkt | Angabe |
|---|---|
| Zahlung | Rechnung, Vorkasse oder PayPal |
| Lieferzeit | siehe Angabe oben am Artikel |
| Versand | UPS Standard |
| Angebot | für Projekte und größere Stückzahlen auf Anfrage |
Häufig gestellte Fragen
Für welche Türbreiten ist der GEZE TS 5000 geeignet?
Der GEZE TS 5000 ist für einflügelige Anschlagtüren mit einer Flügelbreite bis 1400 mm ausgelegt. Für barrierefreie Zugänge nach DIN 18040 ist er bis 1100 mm Flügelbreite einsetzbar.
Ist der GEZE TS 5000 für Brandschutztüren zugelassen?
Ja, der GEZE TS 5000 ist für die Montage an Feuer- und Rauchschutztüren zugelassen. Das gilt nicht für die Ausführungen mit mechanischer Feststelleinheit (071924) – GEZE lässt sie an Brandschutztüren nicht zu. Soll eine Brandschutztür offen stehen, braucht sie eine Feststellanlage, beim TS 5000 über die E- oder R-Gleitschiene.
Kann der GEZE TS 5000 für links und rechts angeschlagene Türen verwendet werden?
Ja, der GEZE TS 5000 ist universell einsetzbar und kann ohne Umstellung für rechts und links angeschlagene Türen verwendet werden.
Welche Montagearten sind möglich?
Normalmontage auf dem Türblatt (Bandseite) oder Kopfmontage auf der Bandgegenseite. Die Montageplatte ist in beiden Fällen Zubehör und nicht im Lieferumfang (001512 für die Gleitschiene, 049185 für den Schließer).
Was ist der hydraulische Endschlag?
Der hydraulische Endschlag beschleunigt die Tür kurz vor der Geschlossenlage, sodass die Tür sicher ins Schloss fällt. Die Funktion ist über ein Ventil von vorn einstellbar.
Welches Zubehör ist mit dem GEZE TS 5000 kompatibel?
Standard-Gleitschienen, höhenverstellbare Gleitschienen, T-Stop-Gleitschienen, mechanische Feststelleinheiten (nicht an Brandschutztüren zulässig), Abdeckkappen, Montageplatten und Glasklemmschuhe für Ganzglastüren.
Welche Gleitschienen-Varianten gibt es?
Standard-Gleitschiene (068221), höhenverstellbare Gleitschiene (115191), T-Stop-Gleitschiene mit Türstopp-Funktion (102363) und vernietete Gleitschiene (069650). Alle in verschiedenen Farben erhältlich. Den Türschließer gibt es außerdem ohne Gleitschiene und Hebel – als Schließkörper 027333 (silberfarbig) bzw. 027335 (weiß).
Häufige Fragen zur Türschließer-Auswahl
Welcher GEZE Türschließer eignet sich für Brandschutztüren?
Der TS 5000 ist für die Montage an Feuer- und Rauchschutztüren zugelassen – ausgenommen die Ausführungen mit mechanischer Feststelleinheit, die GEZE an Brandschutztüren nicht zulässt. Mit EN 2-6 deckt er Flügelbreiten bis 1400 mm ab. Wenn die Tür im Normalzustand offen stehen soll, brauchen Sie eine Feststellanlage wie den TS 5000 E oder TS 5000 R.
Welchen Türschließer brauche ich für barrierefreie Zugänge nach DIN 18040?
Der Standard-TS 5000 erfüllt DIN 18040 bis 1100 mm Flügelbreite. Für breitere barrierefreie Türen empfiehlt sich der TS 5000 ECline (bis 1250 mm, mit Öffnungsunterstützung) oder der TS 5000 EFS/RFS mit Freilauffunktion — die Tür lässt sich dann mit geringem Kraftaufwand öffnen.
Welche EN-Klasse braucht meine Tür — reicht der TS 5000?
Die EN-Klasse richtet sich nach der Flügelbreite: EN 2 bis 850 mm, EN 3 bis 950 mm, EN 4 bis 1100 mm, EN 5 bis 1250 mm, EN 6 bis 1400 mm. Der TS 5000 deckt mit EN 2-6 alle Breiten ab und eignet sich für die meisten einflügeligen Türen.
Was ist der Unterschied zwischen TS 5000, TS 5000 E und TS 5000 R?
Der TS 5000 ist der mechanische Standardschließer. Der TS 5000 E ergänzt eine elektrische Feststellung in der Gleitschiene (24V DC) und braucht eine externe Rauchschalterzentrale. Der TS 5000 R hat Rauchmelder und Rauchschalterzentrale direkt in der R-Gleitschiene integriert (230V AC).
Kann ich eine Feststellanlage nachrüsten?
Ja. Beim TS 5000 können Sie durch Austausch der Gleitschiene gegen eine E-Gleitschiene oder R-Gleitschiene eine Feststellanlage nachrüsten. Die mechanische Feststelleinheit (Art. 071924) kann ohne elektrischen Anschluss ergänzt werden — an Brandschutztüren ist sie nicht zulässig. Der Schließerkörper bleibt identisch.
GEZE TS 5000: Wie oft muss ein Türschließer gewartet werden?
Für Türschließer gibt es kein fest vorgeschriebenes Wartungsintervall — maßgeblich ist die Funktion: Die Tür muss aus jeder Stellung sicher und vollständig schließen, Schließgeschwindigkeit und Endschlag müssen stimmen, und es darf kein Öl austreten. An Feuer- und Rauchschutztüren ist die Selbstschließung Teil der Funktionsprüfung der Tür. Bei Feststellanlagen auf Brandschutztüren ist monatlich eine Funktionsprüfung fällig (nach zwölf mängelfreien Monatsprüfungen vierteljährlich); mindestens einmal im Jahr kommen Überprüfung und Wartung durch einen Fachmann nach DIN 14677 dazu.
Welcher TS 5000 für welchen Einsatz?
Der TS 5000 ist das Standardmodell der Serie — für einflügelige Türen bis 1400 mm Flügelbreite, Schließkraft stufenlos EN 2–6. Die folgende Tabelle zeigt, wann eine Spezialvariante sinnvoll ist.
| Modell | Artikelnr. | EN | Max. Breite | Besonderheit |
|---|---|---|---|---|
| TS 5000 | 027333.068221 | EN 2-6 | 1400 mm | Standard-Türschließer |
| TS 5000 S | 107935.068221 | EN 2-6 | 1400 mm | Schließverzögerung + Öffnungsdämpfung |
| TS 5000 + Feststellung | 027333.068221.071924 | EN 2-6 | 1400 mm | Mechanische Feststellung (nicht an Brandschutztüren zulässig) |
| TS 5000 ECline | 143640.143572 | EN 3-5 | 1250 mm | Öffnungsunterstützung (barrierefrei) |
| TS 5000 ECline + Fest. | 143640.143572.148820 | EN 3-5 | 1250 mm | Öffnungsunterstützung + mech. Festst. (nicht an Brandschutztüren zulässig) |
| TS 5000 E | 027333.116295 | EN 2-6 | 1400 mm | Elektrische Feststellung (24V DC) |
| TS 5000 E Hy | 155475 | EN 3-6 | 1400 mm | Elektrischer Freilauf, Schließkörper des EFS (24V DC) |
| TS 5000 EFS (TB) | 155477 | EN 3-6 | 1400 mm | Elektrischer Freilauf, Türblattmontage (24V DC) |
| TS 5000 EFS (KB) | 155479 | EN 3-6 | 1400 mm | Elektrischer Freilauf, Kopfmontage (24V DC) |
| TS 5000 R | 116300.027333 | EN 2-6 | 1400 mm | Feststellung + integrierter Rauchmelder (230V AC) |
| TS 5000 RFS | 155481 | EN 3-6 | 1400 mm | Freilauf + integrierter Rauchmelder (230V AC) |
| Türflügel: | 1-flügelig |
|---|---|
| Montageseite: | Bandseite |
| Flügelbreite: | bis 1400 mm |
| Norm: | EN 1154 (Türschließer) |
