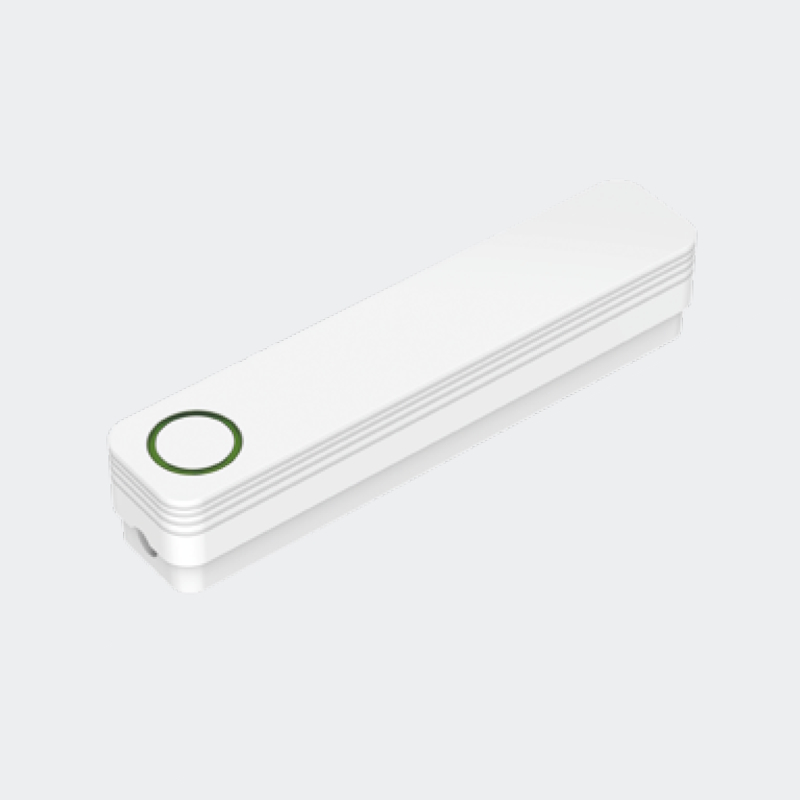

dormakaba FM-AP Funeo Funkmodul weiß

Dorma FM-AP Funeo Funkmodul Funkempfänger für das Funeo Funkrauchmeldesystem — verbindet bis zu 20 Funkteilnehmer mit der Dorma Rauchmeldezentrale Kurz & Knapp Funkempfänger für RM-F Funkrauchmelder und HT-F Funkhandtaster — Anschluss an dormakaba RMZ Bis zu 20 Funkteilnehmer pro Funkmodul Betriebsspannung 18–28 V DC, Wandmontage Mehrfarbiger LED-Leuchtring zur Statusanzeige und Inbetriebnahme Erhältlich in Silber und Weiß, Sonderfarben auf Anfrage DIBt-zugelassen als Ergänzung einer Dorma Rauchmeldezentrale (RMZ) Produktbeschreibung Das dormakaba FM-AP ist das zentrale Funkmodul des Funeo Funkrauchmeldesystems. Es wird an der Rauchmeldezentrale (RMZ) angeschlossen und dient als Empfänger für die kabellosen Funkrauchmelder RM-F und Funkhandtaster HT-F. Pro FM-AP können bis zu 20 Funkteilnehmer angemeldet werden. Jeder Funkteilnehmer erweitert durch die integrierte Repeaterfunktion die Funkreichweite des Gesamtsystems. Die AES256-Verschlüsselung gewährleistet eine sichere Signalübertragung. Ein mehrfarbiger LED-Leuchtring informiert über den Betriebsstatus, unterstützt bei der Inbetriebnahme und zeigt Störungen an Funkteilnehmern an (schwache Batterie, Verschmutzung, Betriebszeit). Das FM-AP wird zur Wandmontage geliefert, optional mit FM-Konsole. Vorteile & Besonderheiten Bis zu 20 Funkteilnehmer — RM-F und HT-F kombiniert in einem Netzwerk Repeaterfunktion — jeder Funkteilnehmer erweitert die Funkreichweite LED-Leuchtring — Betriebsstatus, Einlernen, Alarm, Service-Modus und Störungen auf einen Blick AES256-Verschlüsselung — sichere Funkübertragung Nahezu kabellose Systemerweiterung — nur das FM-AP wird an die RMZ angeschlossen, alle Melder und Taster funken kabellos Zwei Farben — Silber und Weiß als Standard, Sonderfarben auf Anfrage DIBt-zugelassen — bauaufsichtlich zugelassen in Kombination mit Dorma RMZ Funktionsprinzip Das FM-AP empfängt AES256-verschlüsselte Funksignale von den Funkteilnehmern (RM-F, HT-F). Bei Rauchalarm eines RM-F oder manuellem Auslösen eines HT-F leitet das FM-AP das Signal an die Rauchmeldezentrale (RMZ) weiter, die daraufhin die Feststellanlage auslöst und die Tür schließt. Im Service-Modus zeigt der LED-Leuchtring am FM-AP den Status aller angemeldeten Funkteilnehmer an — einschließlich schwacher Batterien, verschmutzter Messkammern und erreichter Betriebszeiten. Technische Daten MerkmalWert Betriebsspannung FM-AP18–28 V DC Max. Stromaufnahme13 mA Relais SchaltspannungMax. 30 V DC Relais SchaltstromMax. 2 A DC (dauerhaft) / max. 10 A DC (kurzzeitig) Relais SchaltleistungMax. 60 W Frequenzbereiche433,05–434,79 MHz / 865,0–868,6 MHz Sendeleistung10 dBm (433 MHz) / 14 dBm (865 MHz) VerschlüsselungAES256 Reichweite im Gebäude0,3–20 m Max. Funkteilnehmer20 (RM-F und HT-F kombiniert) SchutzartIP 40 Betriebstemperatur-30 °C bis +70 °C Luftfeuchte (≤ 34 °C)10–95 % rF FarbenSilber (P600) / Weiß (P100) / Sonderfarbe (P000) KonformitätRED (2014/53/EU), RoHS (2011/65/EU) LED-Diagnose am FM-AP LED-SignalBedeutung 1× grün alle 22 Sek.Normalbetrieb — Funksystem in Ordnung 2× orange alle 6 Sek.Stromversorgung OK, System noch nicht konfiguriert Orange/GrünFunkteilnehmer wird eingelernt, noch nicht bestätigt 2× grün alle 3 Sek.Funkreichweite ausreichend (Einlernen erfolgreich) 3× rot alle 6 Sek.Alarm — Feststellanlage wird ausgelöst Orange/Grün/Orange alle 6 Sek.Service: Batterie eines Funkteilnehmers schwach Orange/Grün/Rot alle 6 Sek.Service: Betriebszeit eines RM-F (8 Jahre) erreicht Orange/Rot/Rot alle 6 Sek.Service: Messkammer eines RM-F verschmutzt 2× rot alle 3 Sek.Funkreichweite überschritten — Position ändern Montage & Inbetriebnahme FM-AP an der Wand montieren (optional mit FM-Konsole) An die Rauchmeldezentrale (RMZ) anschließen — Betriebsspannung 18–28 V DC Funkteilnehmer (RM-F, HT-F) einlernen: nur im Sockel/in der Dose montierte Teilnehmer werden erkannt Reichweitentest durchführen — LED zeigt 2× grün bei ausreichender Reichweite Netzwerktest: Alarm am RM-F mittels Prüfgas (Hekatron 918/5) oder am HT-F durch 10 Sek. Tastendruck auslösen Alle Funkteilnehmer und Positionen dokumentieren Abnahme durch Dorma-autorisiertes Fachpersonal Normen & Zulassungen Norm / ZulassungBedeutung DIBt-ZulassungBauaufsichtlich zugelassen als Ergänzung einer Dorma RMZ DIN EN 54-18Eingangs-/Ausgangsgeräte für Brandmeldeanlagen DIN EN 54-25Funkgesteuerte Komponenten DIN 14677Wartung von Feststellanlagen RED (2014/53/EU)Funkgeräterichtlinie RoHS (2011/65/EU)Beschränkung gefährlicher Stoffe Wartung & Prüfung IntervallMaßnahme Monatlich oder vierteljährlichFunktionsprüfung durch den Betreiber JährlichWartung durch Fachpersonal nach DIN 14677 Bei LED-AnzeigeService-Modus am FM-AP prüfen — zeigt schwache Batterien, verschmutzte Melder und erreichte Betriebszeiten Der LED-Leuchtring am FM-AP ist die zentrale Diagnosestelle für alle Funkteilnehmer im Netzwerk. Häufige Fragen Wie viele Rauchmelder und Handtaster kann ich anschließen?Maximal 20 Funkteilnehmer (RM-F und HT-F kombiniert) pro FM-AP. Funktioniert das FM-AP ohne dormakaba RMZ?Nein. Das FM-AP wird an die Rauchmeldezentrale (RMZ) angeschlossen. Die DIBt-Zulassung gilt nur in dieser Kombination. Brauche ich pro Tür ein eigenes FM-AP?Nicht zwingend. Ein FM-AP kann bis zu 20 Funkteilnehmer verwalten. Bei großen Anlagen oder weiten Entfernungen können mehrere FM-AP an verschiedenen RMZ betrieben werden. Welche Stromversorgung braucht das FM-AP?18–28 V DC. Die Versorgung erfolgt in der Regel über die Rauchmeldezentrale (RMZ). Kann ich das FM-AP in Silber und Weiß bekommen?Ja. Silber (P600) und Weiß (P100) sind Standardfarben. Sonderfarben (P000) auf Anfrage. Häufige Fragen zum Funeo System Was brauche ich mindestens für ein Funeo Funksystem?Mindestens: 1× FM-AP Funkmodul + 1× RM-F Funkrauchmelder + 1× Dorma RMZ. Der Funkhandtaster HT-F ist optional. Kann ich das Funeo System mit Hekatron-Komponenten mischen?Ja. Die Hekatron-Funkkomponenten ORS 155 F (Rauchmelder) und HAT 155 F (Handtaster) sind kompatibel. Wie erweitere ich die Funkreichweite?Jeder Funkteilnehmer (RM-F, HT-F) fungiert als Repeater. Mehr Teilnehmer = größere Reichweite. Die Gebäudereichweite pro Teilnehmer beträgt 0,3–20 m. Passendes Zubehör ProduktArtikelnr.Beschreibung RM-F Funkrauchmelder57280011Kabelloser Deckenrauchmelder — Zweit-/Drittmelder (VE 2 Stück) HT-F Funkhandtaster57300011Manuelle Auslösung der Feststellanlage (optional) RMZ Rauchmeldezentrale64800001Zentrale Systemvoraussetzung — das FM-AP wird an die RMZ angeschlossen Prüfbuch Feststellanlagen5372645532Pflichtdokumentation für die Abnahme und laufende Wartung Kompatibilität Kompatibel mitHinweis Dorma RMZSystemvoraussetzung — DIBt-Zulassung nur mit RMZ gültig Alle Dorma FeststellanlagenG-EMR, GSR-EMR, TS 99 FLR-K, ED-Serie, TS 97 FLR-K XEA Dorma RM-FFunkrauchmelder (bis 20 Teilnehmer) Dorma HT-FFunkhandtaster (bis 20 Teilnehmer) Hekatron ORS 155 FKompatibler Funkrauchmelder Hekatron HAT 155 FKompatibler Funkhandtaster

Dorma RM-F Funeo Funkrauchmelder Kabelloser Deckenrauchmelder für Dorma Feststellanlagen — Zweit- und Drittmelder im Funeo Funkrauchmeldesystem Kurz & Knapp Kabelloser Funkrauchmelder nach Streulichtprinzip (EN 54-7) für dormakaba Feststellanlagen Als Zweit- und Drittmelder in Verbindung mit dem Funkmodul FM-AP an allen Dorma Feststellanlagen verwendbar Integrierte Batterie für bis zu 8 Jahre Betriebszeit Mehrfarbiger LED-Leuchtring — Betriebsstatus, Störungen und Wartungsbedarf auf einen Blick Repeaterfunktion — jeder Funkteilnehmer erweitert die Funkreichweite DIBt-zugelassen als Ergänzung einer Dorma Rauchmeldezentrale (RMZ) Produktbeschreibung Der dormakaba RM-F ist ein kabelloser Funkrauchmelder für das Funeo Funkrauchmeldesystem. Er erkennt zuverlässig Schwelbrände und offene Brände mit Rauchentwicklung nach dem Streulichtprinzip gemäß EN 54-7. Als Zweit- und Drittmelder ergänzt der RM-F kabelgebundene Dorma Feststellanlagen — das aufwendige Verlegen von Kabeln an Decke und Wand entfällt. Dafür wird der RM-F über das Funkmodul FM-AP an die Rauchmeldezentrale (RMZ) der jeweiligen Feststellanlage angebunden. Ein dezenter, mehrfarbiger LED-Leuchtring informiert über den Betriebsstatus: grün bei Normalbetrieb, gelb oder rot bei Störungen wie Staubablagerungen, schwacher Batterie oder Erreichen der gesetzlichen Betriebszeit. Die integrierte Batterie ist für bis zu 8 Jahre Betrieb ausgelegt. Vorteile & Besonderheiten Nahezu kabellose Installation — Verlegen von Kabeln an Decke und Wand entfällt, ideal für Nachrüstung und Bestandsgebäude Repeaterfunktion — jeder Funkteilnehmer erweitert die Funkreichweite im Netzwerk Innovativer LED-Leuchtring — informiert über Betriebsstatus, Störungen, Batterie und Betriebszeit 8 Jahre Batterielebensdauer — integrierte Lithium-Batterie, austauschbar Bis zu 20 Funkteilnehmer — RM-F und HT-F kombiniert pro Funkmodul FM-AP AES256-Verschlüsselung — sichere Funkübertragung DIBt-zugelassen — bauaufsichtlich zugelassen als Ergänzung einer Dorma RMZ Systemkomponenten Funeo KomponenteFunktion RM-F FunkrauchmelderDeckenrauchmelder nach Streulichtprinzip, erkennt Schwelbrände und offene Brände, mehrfarbiger LED-Leuchtring, Batteriebetrieb 3 V DC FM-AP FunkmodulEmpfänger für bis zu 20 Funkteilnehmer, Anschluss an RMZ mit 18–28 V DC, erhältlich in Weiß und Silber HT-F Funkhandtaster (optional)Manuelles Auslösen des Systems, Aufputz-/Unterputz-Montage (mind. 50 mm Dosentiefe), Batteriebetrieb 3 V DC Funktionsprinzip Der RM-F detektiert Rauch nach dem Streulichtprinzip gemäß EN 54-7. Bei Raucherkennung sendet er ein AES256-verschlüsseltes Funksignal an das Funkmodul FM-AP. Das FM-AP leitet das Signal an die Rauchmeldezentrale (RMZ) weiter, die daraufhin die Feststellanlage auslöst und die Tür schließt. Alternativ kann das System über den Funkhandtaster HT-F manuell ausgelöst werden. Technische Daten MerkmalWert Funktionsprinzip RM-FStreulicht nach EN 54-7 Betriebsspannung RM-F / HT-F3 V DC (Lithium-Batterie) BatterietypLithium 3 V / 7,2 Ah (CR-AGDCF3DN) BatterielebensdauerCa. 8 Jahre, Batterie austauschbar Betriebsspannung FM-AP18–28 V DC Max. Stromaufnahme FM-AP13 mA FrequenzbandSDR Frequenzbereiche433,05–434,79 MHz / 865,0–868,6 MHz Sendeleistung10 dBm (433 MHz) / 14 dBm (865 MHz) VerschlüsselungAES256 Reichweite im Gebäude0,3–20 m Reichweite Freifeld200 m Max. Funkteilnehmer pro FM-AP20 Betriebstemperatur-30 °C bis +70 °C Luftfeuchte (≤ 34 °C)10–95 % rF SchutzartIP 42 (RM-F) / IP 40 (FM-AP) / IP 20 (HT-F) Verpackungseinheit2 Stück KonformitätRED (2014/53/EU), RoHS (2011/65/EU) LED-Diagnose LED-SignalBedeutung 1× grün alle 22 Sek.Normalbetrieb — Funksystem in Ordnung 2× grün alle 3 Sek.Funkreichweite ausreichend (beim Einlernen) 3× rot alle 6 Sek.Alarm 2× orange alle 6 Sek.FM-AP an Strom, System noch nicht konfiguriert Orange/Grün/Orange alle 6 Sek.Batterie eines Funkteilnehmers schwach Orange/Grün/Rot alle 6 Sek.Betriebszeit RM-F (8 Jahre) erreicht — Austausch erforderlich Orange/Rot/Rot alle 6 Sek.Messkammer des RM-F verschmutzt 2× rot alle 3 Sek.Funkreichweite überschritten — Installation unzulässig Kein BlinkenFunkteilnehmer außerhalb der Reichweite Normen & Zulassungen Norm / ZulassungBedeutung DIN EN 54-7Rauchmelder — punktförmige Melder nach dem Streulichtprinzip DIN EN 54-18Eingangs-/Ausgangsgeräte DIN EN 54-25Funkgesteuerte Komponenten DIBt-ZulassungBauaufsichtlich zugelassen als Ergänzung einer Dorma RMZ DIN 14677Wartung von Feststellanlagen — Rauchmeldeeinheit nach 8 Jahren austauschen RED (2014/53/EU)Funkgeräterichtlinie RoHS (2011/65/EU)Beschränkung gefährlicher Stoffe Wartung & Prüfung IntervallMaßnahme Monatlich oder vierteljährlichFunktionsprüfung durch den Betreiber JährlichWartung durch Fachpersonal nach DIN 14677 Nach 8 JahrenRauchmeldeeinheit austauschen (gesetzliche Pflicht) Bei BedarfBatterie austauschen (Lithium 3 V / 7,2 Ah CR-AGDCF3DN) Die Abnahmeprüfung erfolgt gemäß DIBt-Zulassung durch Dorma-autorisiertes Fachpersonal. Die LED-Anzeige informiert automatisch über fällige Wartung. Häufige Fragen Funktioniert der RM-F ohne Funkmodul FM-AP?Nein. Der RM-F benötigt das Funkmodul FM-AP als Empfänger, das an die Dorma Rauchmeldezentrale (RMZ) angeschlossen wird. Gilt die DIBt-Zulassung auch ohne dormakaba RMZ?Nein. Die bauaufsichtliche Zulassung gilt ausschließlich in Kombination mit einer Dorma Rauchmeldezentrale. Wie viele RM-F kann ich pro FM-AP anmelden?Maximal 20 Funkteilnehmer (RM-F und HT-F kombiniert) pro Funkmodul FM-AP. Ist der RM-F für Bestandsgebäude geeignet?Ja. Die kabellose Installation macht den RM-F ideal für Nachrüstungen — Deckenkabel und Wanddurchbrüche entfallen. Wie lange hält die Batterie?Ca. 8 Jahre. Danach muss die Rauchmeldeeinheit gemäß DIN 14677 ausgetauscht werden. Die LED-Anzeige informiert rechtzeitig. Häufige Fragen zur Rauchmelder-Auswahl Was ist der Unterschied zwischen RM-F (Funk) und RM-N (kabelgebunden)?Der RM-F ist ein kabelloser Funkrauchmelder mit Batteriebetrieb — ideal für Nachrüstungen. Der RM-N ist ein kabelgebundener Deckenrauchmelder mit Netzanschluss. Beide sind als Zweit-/Drittmelder an Dorma Feststellanlagen einsetzbar. Wann brauche ich einen externen Rauchmelder und wann reicht die integrierte RMZ?Gleitschienen mit integriertem Rauchmelder (z.B. G-EMR, GSR-EMR) erkennen Rauch nur direkt an der Tür. Externe Melder wie der RM-F überwachen zusätzliche Bereiche — z.B. gegenüberliegende Wände, Flure oder abgehängte Decken. Darf ein Laie das Funeo System installieren?Nein. Installation und Abnahme dürfen ausschließlich durch Dorma-autorisiertes Fachpersonal erfolgen. Eine Abnahmeprüfung ist gesetzlich vorgeschrieben. Sind die Hekatron-Komponenten ORS 155 F und HAT 155 F kompatibel?Ja. Die Hekatron-Funkkomponenten ORS 155 F (Rauchmelder) und HAT 155 F (Handtaster) sind mit dem Funeo System kompatibel. Passendes Zubehör ProduktArtikelnr.Beschreibung FM-AP Funkmodul57290001Empfänger für RM-F und HT-F — wird an die RMZ angeschlossen (Pflicht) HT-F Funkhandtaster57300011Manuelles Auslösen des Funkrauchmeldesystems (optional) RMZ Rauchmeldezentrale64800001Zentrale Systemvoraussetzung — verarbeitet die Funksignale und steuert die Feststellanlage Prüfbuch Feststellanlagen5372645532Pflichtdokumentation — muss dauerhaft am Betriebsort vorgehalten werden Kompatibilität Kompatibel mitHinweis Dorma RMZSystemvoraussetzung — DIBt-Zulassung nur mit RMZ gültig Alle Dorma FeststellanlagenG-EMR, GSR-EMR, TS 99 FLR-K, ED-Serie, TS 97 FLR-K XEA Hekatron FunkkomponentenHAT 155 F (Handtaster), ORS 155 F (Rauchmelder)

Dorma HT-F Funeo Funkhandtaster Kabelloser Handauslösetaster für Dorma Feststellanlagen — manuelle Auslösung im Funeo Funkrauchmeldesystem Kurz & Knapp Kabelloser Funkhandtaster zur manuellen Auslösung von dormakaba Feststellanlagen Aufputz- und Unterputz-Montage (mind. 50 mm Dosentiefe) Integrierte Batterie für bis zu 8 Jahre Betriebszeit Mehrfarbige LED zur Statusinformation System 55 Einfachrahmen, roter Aufkleber „Tür schließen" DIBt-zugelassen in Verbindung mit Funkmodul FM-AP und Dorma RMZ Produktbeschreibung Der dormakaba HT-F ist ein kabelloser Funkhandtaster für das Funeo Funkrauchmeldesystem. Er ermöglicht die manuelle Auslösung der Feststellanlage — im Brandfall oder bei Bedarf wird die Tür durch Betätigen des Tasters geschlossen. Der HT-F wird mit einer Aufputzdose geliefert und kann auch in einer Unterputzdose mit mindestens 50 mm Tiefe montiert werden. Eine mehrfarbige LED informiert über den Betriebsstatus. Die integrierte Lithium-Batterie ist für bis zu 8 Jahre Betrieb ausgelegt. Als Funkteilnehmer im Funeo System kommuniziert der HT-F verschlüsselt (AES256) mit dem Funkmodul FM-AP. Jeder Funkteilnehmer erweitert durch die integrierte Repeaterfunktion die Funkreichweite des Gesamtsystems. Vorteile & Besonderheiten Kabellose Installation — kein Verlegen von Kabeln nötig, ideal für Nachrüstung in Bestandsgebäuden Flexible Montage — Aufputz (mit Dose) oder Unterputz (mind. 50 mm Tiefe) 8 Jahre Batterielebensdauer — Lithium-Batterie, austauschbar Repeaterfunktion — erweitert die Funkreichweite im Funeo Netzwerk AES256-Verschlüsselung — sichere Funkübertragung System 55 Design — Einfachrahmen mit rotem Aufkleber „Tür schließen" DIBt-zugelassen — bauaufsichtlich zugelassen als Teil des Funeo Systems mit Dorma RMZ Technische Daten MerkmalWert Betriebsspannung3 V DC (Lithium-Batterie) BatterietypLithium 3 V / 7,2 Ah (CR-AGDCF3DN) BatterielebensdauerCa. 8 Jahre Frequenzbereiche433,05–434,79 MHz / 865,0–868,6 MHz Sendeleistung10 dBm (433 MHz) / 14 dBm (865 MHz) VerschlüsselungAES256 Reichweite im Gebäude0,3–20 m Reichweite Freifeld200 m Abmessungen (B×H×T) Aufputz81 × 81 × 72 mm Abmessungen (B×H×T) Unterputz81 × 81 × 21 mm Gewicht inkl. Batterie (Aufputz)211 g Gewicht inkl. Batterie (Unterputz)127 g Unterputz-DosentiefeMind. 50 mm SchutzartIP 20 Betriebstemperatur-30 °C bis +70 °C Luftfeuchte (≤ 34 °C)10–95 % rF KonformitätRED (2014/53/EU), RoHS (2011/65/EU) LED-Diagnose LED-SignalBedeutung 1× grün alle 22 Sek.Normalbetrieb — Funksystem in Ordnung 2× grün alle 3 Sek.Funkreichweite ausreichend (beim Einlernen) 3× rot alle 6 Sek.Alarm — Feststellanlage wurde ausgelöst Orange/Grün/Orange alle 6 Sek.Batterie schwach (Service-Modus am FM-AP) 2× rot alle 3 Sek.Funkreichweite überschritten — Position ändern Kein BlinkenAußerhalb der Reichweite oder nicht verbunden Montage Der HT-F wird standardmäßig mit einer Aufputzdose geliefert. Für Unterputz-Montage wird eine Dose mit mindestens 50 mm Tiefe benötigt. Aufputz-Montage: HT-F in mitgelieferter AP-Dose (81 × 81 × 72 mm) Unterputz-Montage: HT-F in vorhandener UP-Dose (mind. 50 mm Tiefe, 81 × 81 × 21 mm) Funkteilnehmer müssen im Sockel/in der Dose montiert sein, um ins Netzwerk eingebunden zu werden Nach Montage: Einlernen am FM-AP und Reichweitentest durchführen Auslösung: 10 Sekunden Taste drücken bis LED rot blinkt Normen & Zulassungen Norm / ZulassungBedeutung DIBt-ZulassungBauaufsichtlich zugelassen als Ergänzung einer Dorma RMZ DIN EN 54-25Funkgesteuerte Komponenten in Brandmeldeanlagen DIN 14677Wartung von Feststellanlagen RED (2014/53/EU)Funkgeräterichtlinie RoHS (2011/65/EU)Beschränkung gefährlicher Stoffe Wartung & Prüfung IntervallMaßnahme Monatlich oder vierteljährlichFunktionsprüfung durch den Betreiber JährlichWartung durch Fachpersonal nach DIN 14677 Nach 8 JahrenBatterie austauschen (Lithium 3 V / 7,2 Ah CR-AGDCF3DN) Abnahmeprüfung und regelmäßige Wartung sind gesetzlich vorgeschrieben. Nur zugelassene Batterietypen verwenden. Häufige Fragen Funktioniert der HT-F ohne Funkmodul FM-AP?Nein. Der HT-F benötigt das Funkmodul FM-AP als Empfänger, das an die Dorma Rauchmeldezentrale (RMZ) angeschlossen wird. Kann ich den HT-F auch unterputz montieren?Ja. Der HT-F passt in Unterputzdosen mit mindestens 50 mm Tiefe. Aufputz-Dose wird mitgeliefert. Wie löse ich die Feststellanlage mit dem HT-F aus?Taste 10 Sekunden drücken bis die LED rot blinkt. Die Feststellanlage wird daraufhin ausgelöst und die Tür schließt. Wie lange hält die Batterie?Ca. 8 Jahre. Die LED-Anzeige am FM-AP informiert im Service-Modus über schwache Batterien. Ist der HT-F Pflicht?Nein, der HT-F ist optional. Er ergänzt das Funeo System um eine manuelle Auslösemöglichkeit. Die automatische Auslösung erfolgt über die Funkrauchmelder RM-F. Häufige Fragen zur Handtaster-Auswahl Was ist der Unterschied zwischen dem HT-F (Funk) und einem kabelgebundenen Handtaster?Der HT-F ist kabellos und kommuniziert per Funk mit dem FM-AP. Kabelgebundene Handtaster werden direkt an die RMZ angeschlossen. Der HT-F ist ideal für Nachrüstungen ohne Kabelverlegung. Brauche ich sowohl RM-F Rauchmelder als auch HT-F Handtaster?Der RM-F ist für die automatische Raucherkennung zuständig und wird als Zweit-/Drittmelder benötigt. Der HT-F bietet zusätzlich eine manuelle Auslösemöglichkeit — empfohlen, aber nicht zwingend erforderlich. Ist der Hekatron HAT 155 F kompatibel?Ja. Der Hekatron Funkhandtaster HAT 155 F ist mit dem Funeo System kompatibel und kann anstelle des HT-F verwendet werden. Passendes Zubehör ProduktArtikelnr.Beschreibung FM-AP Funkmodul57290001Empfänger für HT-F und RM-F — wird an die RMZ angeschlossen (Pflicht) RM-F Funkrauchmelder57280011Kabelloser Deckenrauchmelder — Zweit-/Drittmelder für automatische Raucherkennung RMZ Rauchmeldezentrale64800001Zentrale Systemvoraussetzung — verarbeitet die Funksignale und steuert die Feststellanlage Prüfbuch Feststellanlagen5372645532Pflichtdokumentation — muss dauerhaft am Betriebsort vorgehalten werden Kompatibilität Kompatibel mitHinweis Dorma RMZSystemvoraussetzung — DIBt-Zulassung nur mit RMZ gültig Alle Dorma FeststellanlagenIn Verbindung mit Funkmodul FM-AP Hekatron HAT 155 FKompatibler Funkhandtaster Hekatron ORS 155 FKompatibler Funkrauchmelder

DORMA RM-N — Optischer Deckenrauchmelder für Feststellanlagen Kurz & Knapp Optischer Rauchmelder nach EN 54-7 (Streulichtprinzip) für Deckenmontage Kabelgebundener Anschluss an dormakaba Rauchmeldezentrale RMZ Lieferung im 2er-Pack inkl. Montagesockel mit Bajonettverschluss Pflichtaustausch nach 8 Jahren (DIN 14677) DIBt-zugelassen nur mit Dorma Feststellvorrichtungen (Z-6.500-2372) Produktbeschreibung Der DORMA RM-N ist ein optischer Rauchmelder nach dem Streulichtprinzip (EN 54-7) für die Deckenmontage. Er wird kabelgebunden an die dormakaba Rauchmeldezentrale RMZ angeschlossen und dient der Raucherkennung an Feuer- und Rauchschutztüren mit Feststellanlage. Zusätzliche Deckenmelder sind vorgeschrieben, wenn der Abstand zwischen Sturzunterkante und Deckenunterfläche mehr als 1 Meter beträgt — auch wenn nur auf einer Seite der Tür. In diesem Fall müssen zwei RM-N montiert werden (DIP-Schalter 3 an der dormakaba G-EMR Raucherkennung auf ON). Der RM-N wird im 2er-Pack geliefert und eignet sich sowohl für Neuanlagen als auch als Pflichtaustausch nach 8 Jahren gemäß DIN 14677. Technische Daten EigenschaftWert FunktionsprinzipStreulicht nach EN 54-7 AnschlussKabelgebunden an RMZ (2-Draht) Betriebsspannung24 V DC (Versorgung über RMZ) MontageDeckenmontage (Sockel mit Bajonettverschluss) SchutzartIP42 Betriebstemperatur-20 °C bis +55 °C Relative FeuchteMax. 95 % (nicht kondensierend) Abmessungen (Ø × H)Ca. 100 × 47 mm (mit Sockel) Verpackungseinheit2 Stück NutzungsdauerMax. 8 Jahre (Pflichtaustausch nach DIN 14677) PrüfungPrüfgas (z. B. Hekatron 918/5) BauartgenehmigungIm Rahmen DIBt Z-6.500-2372 KompatibilitätAusschließlich Dorma RMZ LED-Diagnose LEDBedeutung Grün (1×/22 s)Normalbetrieb OrangeEinlernmodus RotAlarm — Rauch erkannt GelbWartung fällig Gelb/RotStörung Normen & Zulassungen Norm / ZulassungBedeutung DIN EN 54-7Optischer Rauchmelder — Streulichtverfahren DIN EN 1155Feststellvorrichtungen für Drehflügeltüren DIN EN 14637Elektrische Feststellanlagen DIBt Z-6.500-2372Bauartgenehmigung (gültig bis 25.01.2029) DIN 14677Instandhaltung von Feststellanlagen CE-KonformitätBauproduktenverordnung Wartung nach DIN 14677 IntervallMaßnahmeDurchführung MonatlichFunktionsprüfung per PrüfgasBetreiber (nach Einweisung) VierteljährlichFunktionsprüfung (nach 12 fehlerfreien Monatsprüfungen)Betreiber JährlichFachprüfung nach DIN 14677-1Fachpersonal Nach 8 JahrenRauchmelder austauschenFachpersonal RM-N (kabelgebunden) vs. RM-F (Funk) RM-N (dieses Produkt)RM-F Funkrauchmelder AnschlussKabelgebunden (2-Draht an RMZ)Funk über FM-AP Funkmodul Stromversorgung24 V DC über RMZBatterie (ca. 8 Jahre) MontageaufwandKabelverlegung erforderlichKeine Kabel — ideal für Nachrüstung Zusätzlich benötigtNur KabelFM-AP Funkmodul (einmalig pro RMZ) NormEN 54-7EN 54-7, EN 54-25 (Funk) Ideal fürNeubau, kurze KabelwegeNachrüstung, Denkmalschutz, lange Wege Kompatibilität DIBt-Zulassung gilt ausschließlich mit dormakaba Komponenten: KomponenteKompatibilität RauchmeldezentraleDorma RMZ — einzige zugelassene Zentrale Gleitschienen mit RauchmelderG-EMR 120°, G-EMR 140°, GSR-EMR 2, G-EMR XEA ElektromagneteEM 500 G, EM 500 U, EM 500 A Funkmelder (alternativ)RM-F über FM-AP HandtasterHT-UP, HT-AP, HT-F Häufig gestellte Fragen Wann sind zusätzliche Deckenmelder Pflicht?Wenn der Abstand zwischen Sturzunterkante und Decke mehr als 1 Meter beträgt — auf einer oder beiden Seiten der Tür. Dann müssen zwei RM-N montiert werden. Kann der RM-N ohne RMZ betrieben werden?Nein. Der RM-N funktioniert ausschließlich mit der Dorma RMZ. Die DIBt-Zulassung gilt nur für dieses Gesamtsystem. Wie viele RM-N sind in der Verpackung?2 Stück inkl. Montagesockel mit Bajonettverschluss. Wann muss der RM-N ausgetauscht werden?Nach spätestens 8 Jahren Betriebszeit gemäß DIN 14677. Die G-EMR Rauchschalterplatine in der RMZ signalisiert die Fälligkeit durch dauerhaft gelbe LED. RM-N oder RM-F — welcher ist besser?Kabelgebunden (RM-N) für Neubau mit kurzen Wegen. Funk (RM-F) für Nachrüstung, Denkmalschutz oder wenn keine Kabelverlegung möglich ist. Beide erfüllen EN 54-7. Wie wird der RM-N geprüft?Prüfgas (z. B. Hekatron 918/5) kurz aus 10–15 cm Entfernung in die Öffnungen sprühen. Monatlich oder vierteljährlich (nach 12 fehlerfreien Prüfungen). Welches Zubehör wird benötigt?Ein Prüfbuch (Pflichtdokumentation) und ein Zulassungsschild nach erfolgreicher Abnahme. Häufige Fragen zur Melder-Auswahl Brauche ich den RM-N oder den RM-F?Der RM-N ist kabelgebunden — ideal für Neubauten mit kurzen Kabelwegen. Der RM-F (Funk) benötigt ein FM-AP Funkmodul, spart aber die Kabelverlegung — ideal für Nachrüstung und denkmalgeschützte Gebäude. Wie viele Deckenmelder brauche ich?Zwei RM-N pro Tür, wenn der Sturzabstand über 1 Meter beträgt (auf einer oder beiden Seiten). Die Lieferung erfolgt bereits im 2er-Pack. Kann ich RM-N und RM-F an derselben RMZ mischen?Ja. Der RM-N wird direkt kabelgebunden angeschlossen, der RM-F über das FM-AP Funkmodul. Beide können gleichzeitig an einer RMZ betrieben werden.

dormakaba FM Konsole Montagekonsole für das Funkmodul FM-AP Kurz & Knapp Montagekonsole für das Funkmodul FM-AP dormakaba Zubehör Produktbeschreibung Das dormakaba FM Konsole — montagekonsole für das funkmodul fm-ap. Kompatibilität Passt zum dormakaba FM-AP Funkmodul. Passende Produkte dormakaba Rauchschalterplatine G-EMR Hekatron ORS 142 Rauchmelder → Alle Zubehör Feststellanlagen Häufig gestellte Fragen Pflicht?Empfohlen für die professionelle Installation. Welcher Sockel passt zu meinem Rauchmelder?Alle Hekatron Rauchmelder der Serie ORS 142/155 passen auf die Sockel der Serie 143. Der Sockeltyp bestimmt die Montageart und Zusatzfunktionen.Kann ich den Sockel nachträglich wechseln?Ja, der Sockel kann jederzeit gewechselt werden — der Rauchmelder wird einfach herausgedreht und auf den neuen Sockel gesetzt.

Dorma Rauchmeldezentrale RMZ Elektronische Feststellanlage mit integriertem Rauchmelder für Feuer- und Rauchschutztüren — im Contur Design Kurz & Knapp Rauchmeldezentrale mit integriertem optischem Rauchmelder und Netzteil für Sturzmontage Anschlussspannung 230 V AC, Ausgang 24 V DC für Feststellvorrichtungen Anschlussmöglichkeit für weitere Deckenmelder, externe Handauslösung und Funkmodul FM-AP Potentialfreier Wechselkontakt für externe Signalisierung DIBt bauaufsichtlich zugelassen (Z-6.500-2372, gültig bis 25.01.2029) Erhältlich in Silber und Weiß, im Contur Design Produktbeschreibung Die dormakaba RMZ ist eine elektronische Rauchmeldezentrale mit integriertem optischem Rauchmelder und Netzteil. Sie hält Feuer- und Rauchschutztüren über Feststellvorrichtungen offen und schließt diese bei Raucherkennung, Störung oder manueller Auslösung automatisch. Die RMZ wird als Sturzmelder unmittelbar über der Türöffnung montiert (max. 0,1 m über Sturzunterkante). Bei Deckenunterflächen mehr als 1 m über der Sturzunterkante sind zusätzliche Deckenmelder erforderlich. Ein mehrfarbiger LED-Leuchtring informiert über den Betriebsstatus: grün bei Normalbetrieb, gelb bei fälliger Wartung. Die RMZ bietet automatisches oder manuelles Reset — manuelles Reset ist vorgeschrieben bei Freilauftürschließern und Automatik-Antrieben (ED 100, ED 250). Vorteile & Besonderheiten Integrierter Rauchmelder + Netzteil — kompakte Einheit für Sturzmontage, keine separate Stromversorgung nötig Erweiterbar — Anschluss für weitere Deckenmelder (RM-N), Funkmelder (RM-F über FM-AP), externe Handauslösung und potentialfreier Wechselkontakt Automatisches oder manuelles Reset — per DIP-Schalter konfigurierbar LED-Leuchtring — Betriebs- und Wartungsanzeige Contur Design — dezente Optik mit Endkappenblenden und Verkleidung DIBt-zugelassen — Bauartgenehmigung Z-6.500-2372 (gültig bis 25.01.2029) Schutzklasse II — Schutzisolierung, kein Schutzleiter erforderlich Technische Daten MerkmalWert Anschlussspannung230 V AC +10% / -15%, 50 Hz Stromaufnahme Eingang120 mA / 28 VA Ausgangsspannung24 V DC / 460 mA / 11 W GesamtanschlussleistungMax. 9,8 W RauchmelderIntegriert, optisch (Sturzmelder) SchutzartIP 30 SchutzklasseII (Schutzisolierung) Betriebstemperatur-20 °C bis +40 °C Relative LuftfeuchteMax. 93 % ohne Betauung Relais SchaltspannungMax. 30 V DC Relais SchaltstromMax. 2 A DC Relais SchaltleistungMax. 60 W Potentialfreier Wechsler24 V AC/DC, 1 A (SELV) SicherungsautomatB-10A / B-16A bauseitig NetzzuleitungNYM, max. 1,5 mm² FarbenSilber / Weiß (Contur Design) Funktionsprinzip Der integrierte optische Rauchmelder überwacht den Sturzbereich der Tür. Bei Raucherkennung, Handauslösung oder Störung unterbricht die RMZ die 24 V DC Versorgung der Feststellvorrichtung — die Tür schließt selbsttätig. DIP-Schalter Konfiguration DIPOFFON 1Automatisches ResetManuelles Reset (Pflicht bei Freilauf/ED-Antrieben) 21 Stichbetrieb (Linie)2 Stichbetrieb (Stern) 3Ohne DeckenmelderMit Deckenmelder 4Ohne HandtasterMit Handtaster Montage Sturzmontage unmittelbar über der Türöffnung (min. 10 mm, max. 0,1 m über Sturzunterkante) 230 V Zuleitung doppelt isoliert bis zur Anschlussklemme verlegen (Schutzklasse II) Bauseitiger Sicherungsautomat B-10A / B-16A als Trennvorrichtung Netzzuleitung NYM max. 1,5 mm², vor der RMZ zur Zugentlastung befestigen Wenn Deckenunterfläche > 1 m über Sturzunterkante: zusätzlich 2 Deckenmelder montieren Installation nur durch Elektrofachkraft Normen & Zulassungen Norm / ZulassungBedeutung DIBt Z-6.500-2372Bauartgenehmigung als Feststellanlage (gültig bis 25.01.2029) DIBt Z-6.510-2366Bauartgenehmigung Feststellanlage (Ergänzung) DIN EN 1155Feststellvorrichtungen für Drehflügeltüren DIN EN 54-7Optischer Rauchmelder DIN EN 54-25Bauteile mit Funkverbindung DIN 14677Wartung von Feststellanlagen CE-KonformitätBauproduktenverordnung RED (2014/53/EU)Funkgeräterichtlinie (bei Einsatz mit FM-AP) RoHS (2011/65/EU)Beschränkung gefährlicher Stoffe Wartung & Prüfung IntervallMaßnahme MonatlichFunktionsprüfung durch den Betreiber (nach Einweisung) Nach 12 fehlerfreien PrüfungenVierteljährliche Prüfung reicht JährlichWartung durch Fachpersonal nach DIN 14677-1 Nach 8 JahrenRauchschalterplatine G-EMR austauschen (Pflicht) Nach AbnahmeAbnahmeschild 105×52 mm anbringen Funktionsprüfung mittels Prüfgas (Hekatron 918/5). Sicherheitshinweise auf Prüfgas und Sicherheitsdatenblatt beachten. Ersatzteile für die RMZ ErsatzteilArt.-Nr.Wann benötigt? Rauchschalterplatine G-EMR9900064001300Pflichtaustausch nach 8 Jahren (DIN 14677) oder bei defekter Detektion Netzteilplatine G-EMR9900064001400Bei defektem Netzteil (keine LED, keine Haltekraft) Zulassungsschild5661345532Pflicht-Typenschild nach Abnahme Prüfbuch5372645532Pflichtdokumentation — dauerhaft am Betriebsort Häufige Fragen Was steuert die RMZ an?Die RMZ liefert 24 V DC an Dorma Feststellvorrichtungen (Elektromagnete, Gleitschienen mit Feststellung, Freilauftürschließer). Bei Alarm wird die Spannung unterbrochen und die Tür schließt. Kann ich weitere Rauchmelder anschließen?Ja. Kabelgebundene Deckenmelder (RM-N) direkt an die RMZ. Kabellose Melder (RM-F) über das Funkmodul FM-AP. Wann brauche ich zusätzliche Deckenmelder?Wenn die Deckenunterfläche auf einer oder beiden Seiten der Tür mehr als 1 m über der Sturzunterkante liegt — dann 2 zusätzliche Deckenmelder montieren. Automatisches oder manuelles Reset?Automatisch ist Standard. Manuelles Reset ist vorgeschrieben bei Freilauftürschließern (TS 99 FL) und Automatik-Antrieben (ED 100, ED 250). Umstellung über DIP-Schalter 1. Wie lange ist die DIBt-Zulassung gültig?Bauartgenehmigung Z-6.500-2372 ist gültig bis 25.01.2029. Häufige Fragen zur Rauchmeldezentralen-Auswahl Brauche ich eine separate RMZ oder reicht eine Gleitschiene mit integriertem Rauchmelder?Gleitschienen mit integriertem Rauchmelder (z.B. GSR-EMR, G-EMR) sind eigenständige Feststellanlagen — keine separate RMZ nötig. Die RMZ wird benötigt für Elektromagnete (EM 500), Freilauftürschließer (TS 99 FL) oder wenn zusätzliche externe Melder gewünscht sind. Kann ich die RMZ mit dem Funeo Funksystem kombinieren?Ja. Das Funkmodul FM-AP wird an die RMZ angeschlossen und ermöglicht kabellose RM-F Funkrauchmelder und HT-F Funkhandtaster. Sind Hekatron-Melder kompatibel?Ja. ORS 142 (Deckenrauchmelder), ORS 155 F (Funkrauchmelder), TDS 247 (Wärmemelder), HAT 155 F (Funkhandtaster) und FM 155 F (Funkmodul) sind kompatibel. Passendes Zubehör ProduktArtikelnr.Beschreibung RM-N Deckenrauchmelder64830900Kabelgebundener Zweit-/Drittmelder für die RMZ FM-AP Funkmodul57290001Funkempfänger für kabellose RM-F und HT-F an der RMZ RM-F Funkrauchmelder57280011Kabelloser Zweit-/Drittmelder (benötigt FM-AP) HT-F Funkhandtaster57300011Kabellose manuelle Auslösung (benötigt FM-AP) Prüfbuch Feststellanlagen5372645532Pflichtdokumentation — muss dauerhaft am Betriebsort vorgehalten werden Kompatibilität Kompatibel mitHinweis Dorma FeststellvorrichtungenElektromagnete EM 500, Gleitschienen G-EMF (ohne Rauchmelder), Freilauftürschließer TS 99 FL Funkmodul FM-APFür kabellose Erweiterung mit RM-F und HT-F Rauchmelder RM-NKabelgebundener Deckenrauchmelder Funkrauchmelder RM-FÜber FM-AP kabellos angebunden Hekatron ORS 142Kompatibler Deckenrauchmelder Hekatron ORS 155 F / FM 155 FKompatible Funk-Rauchmelder / Funkmodul Hekatron TDS 247Kompatibler Wärmemelder
