Gleitschiene G-N höhenverstellbar

DORMA TS 91 N - Gleitschienen-Türschließer EN 3 Kompakter Türschließer im Contur Design für schmale Türen bis 950 mm. Kurz & Knapp Gleitschienen-Türschließer EN 3 für schmale Türen bis 950 mm Blattbreite Easy-Open-Technologie - herzfoermige Nockenscheibe, reduzierter Kraftaufwand Kompakte Bauform - ideal für Nebentüren, WC-Türen, schmale Flurtüren Contur Design, DIN-Links/DIN-Rechts universell Für breitere Türen bis 1.100 mm: DORMA TS 92 B Mit Rastfeststellung: TS 91 RF Produktbeschreibung Der DORMA TS 91 N ist ein kompakter Gleitschienen-Türschließer im Contur Design für schmale einflügelige Türen. Mit der festen Schließkraft EN 3 eignet er sich für Türblattbreiten bis 950 mm. Technisch basiert der TS 91 auf der gleichen Plattform wie der TS 92 B. Die Easy-Open-Technologie mit herzfoermiger Nockenscheibe sorgt für reduzierten Kraftaufwand beim Oeffnen. Die Schließung erfolgt in zwei Bereichen mit separat einstellbarer Schließgeschwindigkeit und Endschlag. Der TS 91 N ist die wirtschaftliche Lösung für Nebentüren, WC-Türen und andere schmale Durchgänge, bei denen ein TS 92 überdimensioniert wäre. Vorteile & Besonderheiten Kompakt für schmale Türen - optimiert für Türblattbreiten bis 950 mm Easy-Open-Technologie - reduzierter Kraftaufwand beim Oeffnen Contur Design - einheitliches Erscheinungsbild mit TS 92, TS 93, TS 97 Wirtschaftlich - preislich attraktive Lösung für Nebentüren DIN-L/DIN-R universell - ein Produkt für alle Anschlagrichtungen Technische Daten EigenschaftWert SchließkraftEN 3 Max. Türblattbreite950 mm Öffnungswinkelbis 180° Schließgeschwindigkeit2 Bereiche, getrennt einstellbar AntriebNockenscheibe (herzfoermig, Easy-Open) MontageTürblattmontage Bandseite AnschlagrichtungDIN-Links und DIN-Rechts universell OberflächenSilber, Weiss, Edelstahl DesignContur FeststellungOptional: RF (mechanische Rastfeststellung) BarrierefreiheitDIN 18040, DIN SPEC 1104 bis 950 mm Normen & Zulassungen NormBedeutung DIN EN 1154Türschließer - geprüft CE-KennzeichnungKonformität DIN 18040Barrierefreies Bauen DIN SPEC 1104Barrierefreie Türen Barrierefreiheit Der TS 91 N erfuellt DIN 18040 und DIN SPEC 1104 für Türen bis 950 mm. Die Easy-Open-Technologie unterstützt die Einhaltung der maximalen Öffnungskräfte. dormakaba Gleitschienen-Türschließer im Vergleich ModellArt.-Nr.ENMax. BreiteBesonderheit TS 98 XEA441101011-61.400 mmPremium, SoftFlow, 4 Montagearten TS 93 B430200012-51.250 mmModular, Öffnungsdämpfung, Contur TS 92 B420201011-41.100 mmStandard, wirtschaftlich TS 97130100012-41.100 mmKompakt 340 mm, Öffnungsbegrenzung TS 90 Impulse102004013-41.100 mmBasis, Lineartrieb TS 91 N410201013950 mmKompakt, schmale Türen Haeufig gestellte Fragen Was ist der Unterschied zwischen TS 91 N und TS 92 B?Der TS 91 N ist für schmale Türen bis 950 mm (feste EN 3). Der TS 92 B deckt EN 1-4 ab und eignet sich für Türen bis 1.100 mm. Gleiche Plattform, unterschiedliche Leistungsklasse. Kann ich den TS 91 an einer Brandschutztür einsetzen?Ja. Der TS 91 ist nach DIN EN 1154 geprüft und für Feuer-/Rauchschutztüren zugelassen. Gibt es den TS 91 mit Feststellanlage?Nicht direkt. Für Feststellanlagen empfehlen wir den TS 93 mit G-EMR. Der TS 91 ist als reiner Türschließer oder mit mechanischer Rastfeststellung (RF) erhältlich. Für welche Türen ist der TS 91 gedacht?Nebentüren, WC-Türen, Abstellraumtueren, schmale Flurtüren - überall dort, wo die Türblattbreite 950 mm nicht überschreitet. Ist der TS 91 barrierefrei?Ja. DIN 18040 und DIN SPEC 1104 für Türen bis 950 mm. Passt der TS 91 optisch zum TS 93?Ja. Beide verwenden das Contur Design - einheitliches Erscheinungsbild im gesamten Gebäude. Kaufentscheidung Wann TS 91, wann TS 92?TS 91: Türen bis 950 mm, kostenoptimiert. TS 92: Türen bis 1.100 mm, stufenlos EN 1-4. Lohnt sich der Aufpreis zum TS 92?Wenn die Tür breiter als 950 mm ist oder Sie die EN-Klasse flexibel einstellen wollen — ja. Bei schmalen Nebentüren reicht der TS 91. Scherengestänge oder Gleitschiene?Gleitschiene (TS 92, TS 93, TS 98 XEA): Flacher, eleganter, modular aufrüstbar auf Feststellanlage. Scherengestänge (TS 73 V, TS 83): Robuster, für schwere Türen, bewährte Mechanik. Welcher Türschließer für Brandschutztüren?Jeder nach DIN EN 1154 geprüfte Türschließer darf an Brandschutztüren eingesetzt werden. Wenn die Tür im Alltag offen stehen soll, brauchen Sie zusätzlich eine Feststellanlage mit Rauchmelder — z. B. dormakaba TS 93 EMR (eigenständig) oder TS 73 EMF + RMZ.

DORMA TS 91 RF - Türschließer mit Rastfeststellung EN 3 Kompakter Gleitschienen-Türschließer mit mechanischer Rastfeststellung für schmale Türen. Kurz & Knapp Gleitschienen-Türschließer EN 3 mit mechanischer Rastfeststellung, bis 950 mm Tür rastet bei ca. 80°-90° offen ein - kein Strom erforderlich Nicht für Feuer-/Rauchschutztüren mit aktivierter Feststellung Easy-Open-Technologie, Contur Design, DIN-L/DIN-R universell Basis: DORMA TS 91 N - identischer Schließerkörper Produktbeschreibung Der DORMA TS 91 RF ist die Variante des TS 91 N mit mechanischer Rastfeststellung für schmale Türen bis 950 mm. Die Tür rastet bei ca. 80°-90° offen ein und lässt sich durch leichten Druck wieder schliessen. Wichtig: Die Rastfeststellung darf an Feuer- und Rauchschutztüren nicht mit aktivierter Feststellung betrieben werden. Für Brandschutztüren mit Offenhaltung ist eine Feststellanlage mit Rauchmelder erforderlich. Einsatzgebiet: Nebentüren, WC-Türen und schmale Durchgänge, die im Alltag zeitweise offen stehen sollen. Vorteile & Besonderheiten Rastfeststellung ohne Strom - rein mechanisch, keine Verkabelung Kompakt für schmale Türen - bis 950 mm Türblattbreite Easy-Open - reduzierter Kraftaufwand Contur Design - einheitlich mit TS 91, TS 92, TS 93 Technische Daten EigenschaftWert SchließkraftEN 3 Max. Türblattbreite950 mm Öffnungswinkelbis 180° Rastpunktca. 80°-90° AntriebNockenscheibe (herzfoermig, Easy-Open) MontageTürblattmontage Bandseite AnschlagrichtungDIN-L/DIN-R universell OberflächenSilber, Weiss, Edelstahl BrandschutzRF NICHT für Feuer-/Rauchschutztüren mit aktivierter Feststellung Normen & Zulassungen NormBedeutung DIN EN 1154Türschließer - geprüft CE-KennzeichnungKonformität Hinweis: Rastfeststellung ist keine Feststellvorrichtung nach DIN EN 1155. dormakaba Gleitschienen-Türschließer im Vergleich ModellArt.-Nr.ENMax. BreiteBesonderheit TS 98 XEA441101011-61.400 mmPremium, SoftFlow, 4 Montagearten TS 93 B430200012-51.250 mmModular, Öffnungsdämpfung, Contur TS 92 B420201011-41.100 mmStandard, wirtschaftlich TS 97130100012-41.100 mmKompakt 340 mm, Öffnungsbegrenzung TS 90 Impulse102004013-41.100 mmBasis, Lineartrieb TS 91 N410201013950 mmKompakt, schmale Türen Haeufig gestellte Fragen Darf ich den TS 91 RF an einer Brandschutztür einsetzen?Den Türschließer ja, die Rastfeststellung muss aber deaktiviert bleiben. TS 91 RF oder TS 92 RF?TS 91 RF: EN 3, bis 950 mm. TS 92 RF: EN 1-4, bis 1.100 mm. Beides Contur Design. Wie loese ich die Rastfeststellung?Leichter Druck gegen das Türblatt in Schließrichtung. Kann ich von TS 91 RF auf eine Feststellanlage umrüsten?Nicht direkt. Für Feststellanlagen mit Rauchmelder brauchen Sie den TS 93 mit G-EMR oder den Feststellanlage TS 93 EMR. Welche Farben?Silber, Weiss, Edelstahl im Contur Design. Passt der optisch zum TS 93?Ja - gleiches Contur Design. Kaufentscheidung Kompatible Rauchmelder: dormakaba RM-N, RM-F, sowie Hekatron ORS 142 und ORS 155 F (über dormakaba RMZ). Auch Hekatron TDS 247 als Wärmemelder einsetzbar. TS 91 RF oder TS 92 RF?TS 91 RF für schmale Türen bis 950 mm. TS 92 RF für Standard-Türen bis 1.100 mm. Wann Rastfeststellung, wann Feststellanlage?Rastfeststellung (RF): Komfortfunktion für Türen ohne Brandschutzanforderung — Tür steht offen, kein Strom nötig. Feststellanlage (EMR/EMF): Pflicht für Brandschutztüren, die im Alltag offen stehen sollen — schließt automatisch bei Rauch, Alarm oder Stromausfall. Welcher Türschließer für Brandschutztüren?Jeder nach DIN EN 1154 geprüfte Türschließer darf an Brandschutztüren eingesetzt werden. Wenn die Tür im Alltag offen stehen soll, brauchen Sie zusätzlich eine Feststellanlage mit Rauchmelder — z. B. dormakaba TS 93 EMR Feststellanlage (eigenständig) oder TS 73 EMF + RMZ. Wie oft muss ein Türschließer gewartet werden?Reine Türschließer (ohne Feststellanlage): Sichtprüfung und Funktionsprüfung einmal jährlich. Schließgeschwindigkeit und Endschlag bei Bedarf nachjustieren. Feststellanlagen: Monatliche Funktionsprüfung + jährliche Wartung durch Fachfirma (DIN 14677).

DORMA TS 92 B - Gleitschienen-Türschließer EN 1-4 Standard-Türschließer im Contur Design für Türen bis 1.100 mm - Bandseite. Kurz & Knapp Gleitschienen-Türschließer EN 1-4 für einflügelige Standard-Türen bis 1.100 mm Easy-Open-Technologie - herzfoermige Nockenscheibe, 40 % weniger Kraftaufwand Zweiter Schließbereich 15°-0° für sicheres Ins-Schloss-Fallen Türblattmontage Bandseite - Contur Design, DIN-L/DIN-R universell Wirtschaftliche Ergänzung zum TS 93 im gleichen Design Mit Rastfeststellung: TS 92 RF Produktbeschreibung Der DORMA TS 92 B ist ein Gleitschienen-Türschließer im Contur Design für einflügelige Standardtüren. Mit der Schließkraft EN 1-4 deckt er Türen bis 1.100 mm Blattbreite ab. Die Easy-Open-Technologie mit herzfoermiger Nockenscheibe reduziert den Kraftaufwand beim Oeffnen um 40 %. Der TS 92 verfügt über zwei getrennt einstellbare Schließbereiche: Der Hauptbereich (180°-15°) und der Endschlag (15°-0°) sorgen für ein kontrolliertes, sicheres Ins-Schloss-Fallen. Die Montage erfolgt auf der Bandseite des Türblatts. Als wirtschaftliche Ergänzung zum TS 93 eignet sich der TS 92 für alle Türen ohne erhöhte Anforderungen an Schließverzögerung oder Öffnungsdämpfung. Optional kann eine Rastfeststellung (RF) nachgeruestet werden. Vorteile & Besonderheiten Easy-Open-Technologie - 40 % weniger Kraftaufwand beim Oeffnen Zweiter Schließbereich - sicheres Ins-Schloss-Fallen durch separaten Endschlag Contur Design - flaches, elegantes Erscheinungsbild, kompatibel mit TS 93 und TS 97 Kompakte Bauform - für Standard-Innen- und Außentüren DIN-Links/Rechts universell - ein Produkt für alle Anschlagrichtungen Technische Daten EigenschaftWert SchließkraftEN 1-4, stufenlos einstellbar Max. Türblattbreite1.100 mm Öffnungswinkelbis 180° Schließgeschwindigkeit2 Bereiche: 180°-15° und 15°-0°, getrennt einstellbar ÖffnungsdämpfungNein (serienmäßig beim TS 93) SchließverzögerungNein AntriebNockenscheibe (herzfoermig, Easy-Open) MontageTürblattmontage Bandseite AnschlagrichtungDIN-Links und DIN-Rechts universell OberflächenSilber, Weiss, Edelstahl DesignContur FeststellungOptional: RF (mechanische Rastfeststellung, nachrüstbar) BarrierefreiheitDIN 18040-1/-2, DIN SPEC 1104 bis 1.100 mm Montagearten MontageartSchließer aufGleitschiene auf Türblatt Bandseite (Standard)TürblattZarge/Sturz Sturzmontage BandseiteZarge/SturzTürblatt Für Bandgegenseite-Montage steht der TS 92 B ebenfalls zur Verfügung - Gleitschiene dann auf dem Türblatt. Normen & Zulassungen Norm / ZulassungBedeutung DIN EN 1154Türschließer - geprüft und klassifiziert CE-KennzeichnungKonformität nach Bauproduktenverordnung DIN 18040-1/-2Barrierefreies Bauen DIN SPEC 1104Barrierefreie Türen Barrierefreiheit Der DORMA TS 92 B erfuellt die Anforderungen nach DIN 18040-1/-2 und DIN SPEC 1104 für Türblattbreiten bis 1.100 mm. Die Easy-Open-Technologie reduziert die Bedienkräfte unter die maximal zulässigen Werte. dormakaba Gleitschienen-Türschließer im Vergleich ModellArt.-Nr.ENMax. BreiteBesonderheit TS 98 XEA441101011-61.400 mmPremium, SoftFlow, 4 Montagearten TS 93 B430200012-51.250 mmModular, Öffnungsdämpfung, Contur TS 92 B420201011-41.100 mmStandard, wirtschaftlich TS 97130100012-41.100 mmKompakt 340 mm, Öffnungsbegrenzung TS 90 Impulse102004013-41.100 mmBasis, Lineartrieb TS 91 N410201013950 mmKompakt, schmale Türen Haeufig gestellte Fragen Was ist der Unterschied zwischen TS 92 und TS 93?Der TS 93 bietet zusätzlich Öffnungsdämpfung und Schließverzögerung serienmäßig, EN 2-5 (vs. EN 1-4 beim TS 92) und ist modular aufrüstbar auf EMF/EMR/GSR. Der TS 92 ist die wirtschaftliche Alternative für Standardtüren. Kann ich den TS 92 zur Feststellanlage aufrüsten?Der TS 92 selbst ist nicht modular aufrüstbar wie der TS 93. Für eine Feststellanlage empfehlen wir den TS 93 mit G-EMR oder den TS 98 XEA. Mechanische Rastfeststellung ist als TS 92 RF erhältlich. Ist der TS 92 für Brandschutztüren geeignet?Ja. Der TS 92 ist nach DIN EN 1154 geprüft und kann an Feuer- und Rauchschutztüren eingesetzt werden - als reiner Türschließer ohne Feststellfunktion. Was ist der Unterschied zwischen TS 92 B und TS 91 N?Der TS 91 N ist die kleinere Variante mit max. Türblattbreite 950 mm (vs. 1.100 mm). Technisch gleiche Basis, geringere Leistung für schmale Türen. Welche Farben sind verfuegbar?Silber, Weiss und Edelstahl im Contur Design. Ist der TS 92 barrierefrei?Ja. Er erfuellt DIN 18040 und DIN SPEC 1104 für Türen bis 1.100 mm. Easy-Open reduziert den Kraftaufwand beim Oeffnen. Kaufentscheidung TS 92 B oder TS 93 B?TS 92: Für Standardtüren ohne besondere Anforderungen. TS 93: Wenn Öffnungsdämpfung, Schließverzögerung oder Aufrüstbarkeit auf Feststellanlage benötigt wird. TS 92 B oder TS 90 Impulse?TS 92: Stufenlos EN 1-4, Contur Design. TS 90: EN 3-4, Lineartrieb, Basis-Modell. Welche EN-Klasse brauche ich?Die EN-Klasse richtet sich nach der Türblattbreite: EN 1 = bis 750 mm, EN 2 = bis 850 mm, EN 3 = bis 950 mm, EN 4 = bis 1.100 mm, EN 5 = bis 1.250 mm, EN 6 = bis 1.400 mm. Wählen Sie die Klasse, die Ihre Türbreite abdeckt — im Zweifel eine Stufe höher. Scherengestänge oder Gleitschiene?Gleitschiene (TS 92, TS 93, TS 98 XEA): Flacher, eleganter, modular aufrüstbar auf Feststellanlage. Scherengestänge (TS 73 V, TS 83): Robuster, für schwere Türen, bewährte Mechanik.

DORMA TS 92 RF - Türschließer mit Rastfeststellung EN 1-4 Gleitschienen-Türschließer mit mechanischer Rastfeststellung im Contur Design. Kurz & Knapp Gleitschienen-Türschließer EN 1-4 mit mechanischer Rastfeststellung in der Gleitschiene Tür rastet bei ca. 80°-90° offen ein, schliesst durch leichten Druck Nicht für Feuer-/Rauchschutztüren mit aktivierter Rastfeststellung Easy-Open-Technologie, DIN-L/DIN-R universell, Contur Design Basis: DORMA TS 92 B - identischer Schließerkörper Für Brandschutztüren mit Feststellung: Feststellanlage TS 93 EMR Produktbeschreibung Der DORMA TS 92 RF ist ein Gleitschienen-Türschließer mit mechanischer Rastfeststellung für Standardtüren bis 1.100 mm. Die Rastfeststellung ist in die Gleitschiene integriert - die Tür rastet bei ca. 80°-90° ein und bleibt offen stehen. Wichtig: Die Rastfeststellung darf an Feuer- und Rauchschutztüren nicht mit aktivierter Feststellung betrieben werden. Die mechanische Rast hat keine automatische Ausloesung bei Brand. Für Brandschutztüren mit Offenhaltung ist eine Feststellanlage mit Rauchmelder erforderlich. Technisch basiert der TS 92 RF auf dem TS 92 B mit Easy-Open-Technologie. Der Schließerkörper ist identisch - nur die Gleitschiene enthaelt die Rastmechanik. Vorteile & Besonderheiten Mechanische Rastfeststellung - Tür bleibt bei ca. 80°-90° offen, kein Strom nötig Easy-Open-Technologie - 40 % weniger Kraftaufwand Contur Design - einheitliches Erscheinungsbild mit TS 92 B, TS 93, TS 97 Einfache Nachrüstung - Gleitschiene tauschbar, Schließerkörper bleibt Technische Daten EigenschaftWert SchließkraftEN 1-4, stufenlos einstellbar Max. Türblattbreite1.100 mm Öffnungswinkelbis 180° Rastpunktca. 80°-90° Schließgeschwindigkeit2 Bereiche, getrennt einstellbar AntriebNockenscheibe (herzfoermig, Easy-Open) MontageTürblattmontage Bandseite AnschlagrichtungDIN-Links und DIN-Rechts universell OberflächenSilber, Weiss, Edelstahl BrandschutzRF NICHT für Feuer-/Rauchschutztüren mit aktivierter Feststellung BarrierefreiheitDIN 18040, DIN SPEC 1104 bis 1.100 mm Normen & Zulassungen NormBedeutung DIN EN 1154Türschließer - geprüft CE-KennzeichnungKonformität nach Bauproduktenverordnung DIN 18040Barrierefreies Bauen Hinweis: Rastfeststellung ist keine Feststellvorrichtung nach DIN EN 1155. Barrierefreiheit Der TS 92 RF erfuellt DIN 18040 und DIN SPEC 1104 für Türen bis 1.100 mm. Die Rastfeststellung bietet zusätzlichen Komfort an frequentierten Durchgängen. dormakaba Gleitschienen-Türschließer im Vergleich ModellArt.-Nr.ENMax. BreiteBesonderheit TS 98 XEA441101011-61.400 mmPremium, SoftFlow, 4 Montagearten TS 93 B430200012-51.250 mmModular, Öffnungsdämpfung, Contur TS 92 B420201011-41.100 mmStandard, wirtschaftlich TS 97130100012-41.100 mmKompakt 340 mm, Öffnungsbegrenzung TS 90 Impulse102004013-41.100 mmBasis, Lineartrieb TS 91 N410201013950 mmKompakt, schmale Türen Haeufig gestellte Fragen Darf ich den TS 92 RF an einer Brandschutztür verwenden?Den Türschließer ja, aber die Rastfeststellung muss deaktiviert bleiben. Keine automatische Ausloesung bei Rauch oder Feuer. Was ist der Unterschied zwischen TS 92 RF und TS 93 RF?TS 93 RF: EN 2-5, bis 1.250 mm, mit Öffnungsdämpfung und Schließverzögerung. TS 92 RF: EN 1-4, bis 1.100 mm, wirtschaftlicher. Kann ich von RF auf EMR umrüsten?Nicht direkt - der TS 92 hat kein modulares Gleitschienensystem wie der TS 93. Für eine Feststellanlage muss auf TS 93 + G-EMR gewechselt werden. Wie loese ich die Rastfeststellung?Leichter Druck gegen das Türblatt in Schließrichtung. Ist der TS 92 RF barrierefrei?Ja. DIN 18040 für Türen bis 1.100 mm. Die offenstehende Tür erleichtert den Durchgang zusätzlich. Welche Farben sind verfuegbar?Silber, Weiss, Edelstahl im Contur Design. Kaufentscheidung TS 92 RF oder TS 93 RF?TS 92 RF: EN 1-4, bis 1.100 mm, wirtschaftlich. TS 93 RF: EN 2-5, bis 1.250 mm, mit Öffnungsdämpfung + Schließverzögerung. Wann brauche ich statt RF eine Feststellanlage?Sobald die Tür eine Feuer- oder Rauchschutztür ist und im Alltag offen stehen soll. Dann dormakaba TS 93 EMR Feststellanlage (eigenständig mit Rauchmelder). Wann Rastfeststellung, wann Feststellanlage?Rastfeststellung (RF): Komfortfunktion für Türen ohne Brandschutzanforderung — Tür steht offen, kein Strom nötig. Feststellanlage (EMR/EMF): Pflicht für Brandschutztüren, die im Alltag offen stehen sollen — schließt automatisch bei Rauch, Alarm oder Stromausfall. Welcher Türschließer für Brandschutztüren?Jeder nach DIN EN 1154 geprüfte Türschließer darf an Brandschutztüren eingesetzt werden. Wenn die Tür im Alltag offen stehen soll, brauchen Sie zusätzlich eine Feststellanlage mit Rauchmelder — z. B. TS 93 EMR mit Raucherkennung (eigenständig) oder TS 73 EMF + RMZ.

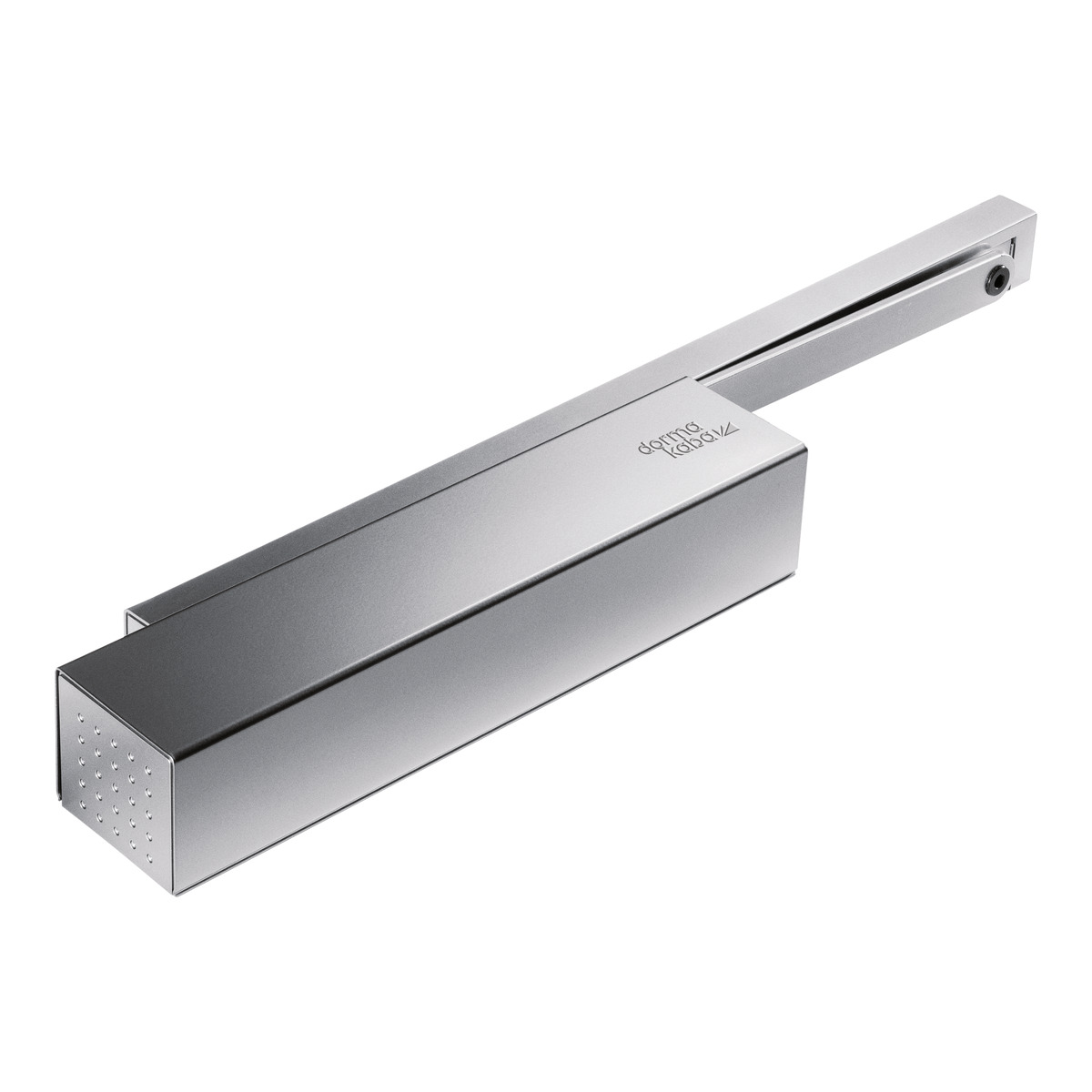

Dorma TS 93 — Gleitschienen-Türschließer EN 2-5 Modularer Türschließer mit Easy-Open-Technologie im Contur Design — für Türblattmontage Bandseite Kurz & Knapp Gleitschienen-Türschließer EN 2-5 für einflügelige Türen — Türblattmontage Bandseite (TS 93 B) Easy-Open-Technologie — 40 % weniger Kraftaufwand beim Öffnen (herzförmige Nockenscheibe) Serienmäßige Schließverzögerung und Öffnungsdämpfung — barrierefreies Bauen nach DIN 18040 Variante mit oder ohne Gleitschiene G-N wählbar Türblattbreite bis 1.250 mm, Contur Design, DIN-L/DIN-R universell Für Bandgegenseite: TS 93 G Produktbeschreibung Der dormakaba TS 93 ist ein modularer Gleitschienen-Türschließer im Contur Design für einflügelige Feuer-, Rauch- und Fluchtwegtüren. Die bewährte Easy-Open-Technologie mit herzförmiger Nockenscheibe reduziert den Kraftaufwand beim Öffnen um 40 % — das stark abfallende Öffnungsmoment erfüllt die Anforderungen der DIN SPEC 1104 für barrierefreie Türen. Schließgeschwindigkeit, Endschlag (7°–0°), Öffnungsdämpfung und Schließverzögerung (120°–70°) sind serienmäßig und lassen sich bequem von vorne über Ventile stufenlos einstellen. Die universelle Montageplatte mit Lochgruppensystem ist für DIN-Links und DIN-Rechts verwendbar. Dieses Produkt ist der TS 93 B für Türblattmontage auf der Bandseite (bzw. Sturzmontage auf der Bandgegenseite). Für Türblattmontage auf der Bandgegenseite gibt es den TS 93 G. Erhältlich mit oder ohne Gleitschiene G-N — wählen Sie die passende Variante. Ohne Gleitschiene z. B. für den Austausch des Schließerkörpers oder wenn eine spezielle Gleitschiene (EMF, EMR, GSR) eingesetzt wird. Vorteile & Besonderheiten Easy-Open-Technologie — herzförmige Nockenscheibe, 40 % weniger Kraftaufwand beim Öffnen Barrierefreiheit — erfüllt DIN 18040-1/-2 und DIN SPEC 1104 für Türbreiten bis 1.250 mm Serienmäßige Schließverzögerung — stufenlos einstellbar, ideal für Flucht- und Rettungswege Serienmäßige Öffnungsdämpfung — schützt Wände und Möbel Endschlag — stufenlos einstellbar (7°–0°) für kontrolliertes Schließen Contur Design — unsichtbare Befestigung, höhenverstellbare Gleitschiene Modulares System — aufrüstbar mit Feststellanlagen (EMF, EMR), Schließfolgeregler (GSR) Universelle Montageplatte — DIN-L und DIN-R, Lochgruppensystem nach EN 1154 Lieferumfang Türschließer TS 93 B (EN 2-5) mit Montageplatte Gleitschiene G-N höhenverstellbar mit Hebel (bei Variante "Mit Gleitschiene") Verkleidung im Contur Design Montagematerial und Befestigungsschrauben Bei Variante "Ohne Gleitschiene" wird nur der Schließerkörper mit Montageplatte geliefert — z. B. für den Austausch oder zur Kombination mit einer speziellen Gleitschiene. Technische Daten EigenschaftWert SchließkraftEN 2-5, stufenlos einstellbar Max. Türblattbreite1.250 mm Öffnungswinkel max.180° (Türblattmontage Bandseite) SchließverzögerungSerienmäßig, stufenlos über Ventil (120°–70°) ÖffnungsdämpfungSerienmäßig, stufenlos über Ventil Endschlag7°–0°, stufenlos einstellbar MontageTürblattmontage Bandseite / Sturzmontage Bandgegenseite AnschlagrichtungDIN-L und DIN-R (universell) Gewicht Schließerkörper3,5 kg Abmessungen Schließer275 × 53 × 60 mm (L × T × H) Gleitschiene G-NHöhenverstellbar, Contur Design DesignContur Design FarbenSilberfarbig / Weiß Normen & Zulassungen Norm / ZulassungBedeutung DIN EN 1154Türschließer — Klasse 4/8/2-5/1/1/4 CE-KennzeichnungBauproduktenverordnung DIBt bauaufsichtlich zugelassenFür Feuer- und Rauchschutztüren DIN 18040-1/-2Barrierefreies Bauen DIN SPEC 1104Barrierefreie Türautomation EPD nach ISO 14025Umwelt-Produktdeklaration Montagearten Der TS 93 B ist für zwei Montagearten vorgesehen: Türblattmontage Bandseite — Schließer auf dem Türblatt, Gleitschiene am Sturz (Standardmontage, Öffnung bis 180°) Sturzmontage Bandgegenseite — Schließer am Sturz, Gleitschiene auf dem Türblatt Für Türblattmontage auf der Bandgegenseite wird der TS 93 G benötigt. Häufig gestellte Fragen Was ist der Unterschied zwischen TS 93 B und TS 93 G?Der TS 93 B ist für Türblattmontage auf der Bandseite (Standard). Der TS 93 G ist für Türblattmontage auf der Bandgegenseite. Technisch identische Leistung, unterschiedliche Montageseite. Wann brauche ich die Variante ohne Gleitschiene?Wenn Sie nur den Schließerkörper austauschen möchten oder eine spezielle Gleitschiene verwenden (z. B. G-EMF für Feststellung, G-EMR für Rauchmelder, GSR für 2-flügelige Türen). Was bedeutet Easy-Open?Die herzförmige Nockenscheibe bewirkt ein stark abfallendes Öffnungsmoment — die Tür lässt sich mit 40 % weniger Kraft öffnen als bei herkömmlichen Türschließern. Ist der Dorma TS 93 barrierefrei?Ja. Der Dorma TS 93 erfüllt DIN 18040-1/-2 und DIN SPEC 1104 für Türbreiten bis 1.250 mm bei Einhaltung des maximalen Öffnungsmomentes von 47 Nm. Kann ich den Dorma TS 93 zur Feststellanlage aufrüsten?Ja. Durch Wechsel der Gleitschiene: G-EMR (eigenständig mit Rauchmelder) oder G-EMF (mit externer RMZ). Oder als Komplettset: dormakaba TS 93 EMR Feststellanlage. Gibt es den TS 93 auch für 2-flügelige Türen?Ja, mit Schließfolgeregler-Gleitschiene (GSR). Komplettsysteme: TS 93 GSR-EMR 2 (mit Rauchmelder) oder TS 93 GSR-EMF 2 (mit externer RMZ). Kaufentscheidung TS 93 oder TS 98 XEA?TS 93: Contur Design, EN 2-5, bis 1.250 mm. TS 98 XEA: XEA Design, EN 1-6, bis 1.400 mm, bis -40 °C, Customer Confection Farbkonzept. Der TS 98 XEA ist die Premium-Alternative für größere Türen und höhere Designansprüche. Bandseite oder Bandgegenseite?Standard ist Bandseite (dieses Produkt). TS 93 G für Bandgegenseite wenn die Bandseite nicht zugänglich ist oder architektonische Gründe eine andere Montageposition erfordern. Mit oder ohne Gleitschiene?Standardmäßig mit Gleitschiene G-N bestellen. Ohne Gleitschiene nur bei Austausch des Schließerkörpers oder Kombination mit spezieller Gleitschiene (EMF, EMR, GSR).

DORMA TS 93 RF - Türschließer mit Rastfeststellung EN 2-5 Gleitschienen-Türschließer mit mechanischer Rastfeststellung im Contur Design. Kurz & Knapp Gleitschienen-Türschließer EN 2-5 mit mechanischer Rastfeststellung in der Gleitschiene Feststellpunkt bei ca. 80°–90° - Tür rastet offen ein, schließt durch leichten Druck Nicht für Feuer-/Rauchschutztüren mit aktivierter Rastfeststellung - keine automatische Auslösung bei Brand Easy-Open-Technologie, Öffnungsdämpfung und Schließverzögerung serienmäßig Basiert auf dem DORMA TS 93 B - modulares Contur System Für Brandschutztüren mit Feststellung: dormakaba TS 93 EMR Feststellanlage (mit Rauchmelder) Produktbeschreibung Der DORMA TS 93 RF ist ein Gleitschienen-Türschließer mit mechanischer Rastfeststellung. Die Feststellung ist in die Gleitschiene integriert - die Tür rastet bei ca. 80°–90° Öffnungswinkel ein und bleibt offen stehen. Zum Schließen genügt ein leichter Druck gegen das Türblatt. Wichtig: Die Rastfeststellung (RF) ist eine rein mechanische Funktion ohne Rauchmelder und ohne automatische Auslösung. Sie darf an Feuer- und Rauchschutztüren nicht mit aktivierter Feststellung betrieben werden. Für Brandschutztüren, die im Alltag offen stehen sollen, ist eine normkonforme Feststellanlage mit Rauchmelder erforderlich - z. B. der TS 93 EMR mit Raucherkennung. Technisch basiert der TS 93 RF auf dem bewährten TS 93 B mit Easy-Open-Technologie, serienmäßiger Öffnungsdämpfung und Schließverzögerung. Der Schließkörper ist identisch - nur die Gleitschiene enthält die zusätzliche Rastmechanik. Vorteile & Besonderheiten Mechanische Rastfeststellung - Tür bleibt bei ca. 80°–90° offen, schließt durch leichten Druck Kein Strom erforderlich - rein mechanisch, keine Verkabelung nötig Easy-Open-Technologie - 40 % weniger Kraftaufwand beim Öffnen Serienmäßige Öffnungsdämpfung - schützt Wand und Tür vor Beschädigung Modulares TS 93 System - Schließkörper identisch mit TS 93 B, nur Gleitschiene unterschiedlich Technische Daten EigenschaftWert SchließkraftEN 2-5, stufenlos einstellbar Max. Türblattbreite1.250 mm Öffnungswinkelbis 180° Rastpunktca. 80°–90° Schließgeschwindigkeit2 Bereiche, getrennt einstellbar ÖffnungsdämpfungSerienmäßig SchließverzögerungSerienmäßig AntriebNockenscheibe (herzförmig, Easy-Open) MontageTürblattmontage Bandseite AnschlagrichtungDIN-Links und DIN-Rechts universell OberflächenSilber, Weiß, Edelstahl BrandschutzRF NICHT für Feuer-/Rauchschutztüren mit aktivierter Feststellung Normen & Zulassungen Norm / ZulassungBedeutung DIN EN 1154Türschließer - geprüft und klassifiziert CE-KennzeichnungKonformität nach Bauproduktenverordnung DIN 18040-1/-2Barrierefreies Bauen (ohne aktivierte Feststellung) Hinweis: Die Rastfeststellung ist keine Feststellvorrichtung im Sinne der DIN EN 1155. Für Brandschutztüren mit Offenhaltung ist eine zugelassene Feststellanlage erforderlich. Barrierefreiheit Der TS 93 RF erfüllt als Türschließer die Anforderungen nach DIN 18040 und DIN SPEC 1104 für Türblattbreiten bis 1.250 mm. Die Rastfeststellung bietet zusätzlichen Komfort an viel frequentierten Durchgängen - die Tür steht offen, bis sie manuell geschlossen wird. DORMA TS 93: Alle Varianten ModellArt.-Nr.ENMontageBesonderheit TS 93 B430200012-5BandseiteStandard, modular TS 93 G430300012-5BandgegenseiteBG-Montage TS 93 N EN 5-7435200015-7BandseiteSchwere Türen bis 1.600 mm TS 93 RF430200012-5BandseiteMechanische Rast (nicht Brandschutz) TS 93 GSR430200012-5StandflügelSchließfolgeregelung zweiflügelig dormakaba TS 93 EMR640700012-5BandseiteFeststellanlage + Rauchmelder Häufig gestellte Fragen Darf ich den TS 93 RF an einer Brandschutztür verwenden?Den Türschließer ja - aber die Rastfeststellung muss an Feuer- und Rauchschutztüren deaktiviert bleiben. Die mechanische Rast hat keine automatische Auslösung bei Rauch oder Feuer. Was ist der Unterschied zwischen RF und EMR?RF = mechanische Rastfeststellung, kein Strom, keine automatische Auslösung. EMR = elektromechanische Feststellung mit integriertem Rauchmelder, 230V AC, löst bei Rauch automatisch aus - zugelassen für Brandschutztüren. Wie löse ich die Rastfeststellung?Leichter Druck gegen das Türblatt in Schließrichtung. Die Rast gibt nach und der Türschließer zieht die Tür kontrolliert zu. Kann ich nachträglich von RF auf EMR umrüsten?Ja. Der Schließkörper ist identisch mit dem TS 93 B. Nur die Gleitschiene muss gegen eine G-EMR (230V AC) getauscht werden. Ist der TS 93 RF barrierefrei?Ja. Der Türschließer erfüllt DIN 18040 für Türbreiten bis 1.250 mm. Die Rastfeststellung bietet zusätzlichen Komfort - die Tür steht offen, ohne permanent gegen den Schließer drücken zu müssen. Welche Farben sind verfügbar?Silber, Weiß und Edelstahl im Contur Design - einheitliches Erscheinungsbild mit allen TS 93 Varianten. Kaufentscheidung Wann RF, wann EMR?RF: Für Türen ohne Brandschutzanforderung, die im Alltag offen stehen sollen. EMR: Für Brandschutztüren mit automatischer Schließung bei Rauch. TS 93 RF oder TS 92 RF?TS 93 RF: EN 2-5, bis 1.250 mm, Öffnungsdämpfung + Schließverzögerung. TS 92 RF: EN 1-4, bis 1.100 mm, wirtschaftlicher. Wann Rastfeststellung, wann Feststellanlage?Rastfeststellung (RF): Komfortfunktion für Türen ohne Brandschutzanforderung — Tür steht offen, kein Strom nötig. Feststellanlage (EMR/EMF): Pflicht für Brandschutztüren, die im Alltag offen stehen sollen — schließt automatisch bei Rauch, Alarm oder Stromausfall. Welcher Türschließer für Brandschutztüren?Jeder nach DIN EN 1154 geprüfte Türschließer darf an Brandschutztüren eingesetzt werden. Wenn die Tür im Alltag offen stehen soll, brauchen Sie zusätzlich eine Feststellanlage mit Rauchmelder — z. B. TS 93 mit elektromechanischer Feststellung (eigenständig) oder TS 73 EMF + RMZ.

Dorma TS 93 G — Türschließer für Bandgegenseite Gleitschienen-Türschließer EN 2-5 für Türblattmontage auf der Bandgegenseite — im Contur Design Kurz & Knapp Gleitschienen-Türschließer EN 2-5 für Türblattmontage Bandgegenseite (TS 93 G) Easy-Open-Technologie — 40 % weniger Kraftaufwand beim Öffnen Variante mit oder ohne Gleitschiene G-N wählbar Türblattbreite bis 1.250 mm, Contur Design, DIN-L/DIN-R universell Für Bandseite (Standard): dormakaba TS 93 Produktbeschreibung Der dormakaba TS 93 G ist der Gleitschienen-Türschließer für Türblattmontage auf der Bandgegenseite. Technisch identisch mit dem Dorma TS 93 (Bandseite) — gleiche Easy-Open-Technologie, gleiche Schließkraft EN 2-5, gleiches Contur Design. Die Bandgegenseiten-Montage ist erforderlich, wenn die Bandseite baulich nicht zugänglich ist oder architektonische Gründe eine andere Montageposition erfordern. Der Schließer sitzt auf dem Türblatt auf der gegenüberliegenden Seite der Bänder, die Gleitschiene am Sturz. Erhältlich mit oder ohne Gleitschiene G-N. Ohne Gleitschiene z. B. für den Austausch des Schließerkörpers oder zur Kombination mit speziellen Gleitschienen. Vorteile & Besonderheiten Bandgegenseiten-Montage — wenn die Bandseite nicht zugänglich ist Easy-Open-Technologie — 40 % weniger Kraftaufwand beim Öffnen Barrierefreiheit — DIN 18040-1/-2, DIN SPEC 1104 Serienmäßige Schließverzögerung und Öffnungsdämpfung Contur Design — unsichtbare Befestigung Modulares System — aufrüstbar mit Feststellanlagen Lieferumfang Türschließer TS 93 G (EN 2-5) mit Montageplatte Gleitschiene G-N höhenverstellbar mit Hebel (bei Variante "Mit Gleitschiene") Verkleidung im Contur Design Montagematerial und Befestigungsschrauben Bei Variante "Ohne Gleitschiene" wird nur der Schließerkörper mit Montageplatte geliefert. Technische Daten EigenschaftWert SchließkraftEN 2-5, stufenlos einstellbar Max. Türblattbreite1.250 mm Öffnungswinkel max.180° (Türblattmontage Bandgegenseite) SchließverzögerungSerienmäßig, stufenlos über Ventil (120°–70°) ÖffnungsdämpfungSerienmäßig, stufenlos über Ventil Endschlag7°–0°, stufenlos einstellbar MontageTürblattmontage Bandgegenseite / Sturzmontage Bandseite AnschlagrichtungDIN-L und DIN-R (universell) Gewicht Schließerkörper3,5 kg Abmessungen Schließer275 × 53 × 60 mm (L × T × H) DesignContur Design FarbenSilberfarbig / Weiß Normen & Zulassungen Norm / ZulassungBedeutung DIN EN 1154Türschließer — Klasse 4/8/2-5/1/1/4 CE-KennzeichnungBauproduktenverordnung DIBt bauaufsichtlich zugelassenFür Feuer- und Rauchschutztüren DIN 18040-1/-2Barrierefreies Bauen DIN SPEC 1104Barrierefreie Türautomation Häufig gestellte Fragen Wann brauche ich den TS 93 G statt den Dorma TS 93?Wenn der Türschließer auf der Bandgegenseite montiert werden soll — also auf der gegenüberliegenden Seite der Türbänder. Das ist nötig, wenn die Bandseite baulich nicht zugänglich ist. Gibt es technische Unterschiede zum Dorma TS 93 (Bandseite)?Nein. Gleiche Schließkraft, gleiche Easy-Open-Technologie, gleiches Contur Design. Nur die Montageseite ist unterschiedlich. Kann ich den TS 93 G zur Feststellanlage aufrüsten?Ja. Für 2-flügelige BG-Anlagen gibt es Komplettsets: TS 93 GSR-EMR 2 BG (eigenständig) oder TS 93 GSR-EMF 2/BG (mit externer RMZ). Wann brauche ich die Variante ohne Gleitschiene?Wenn Sie nur den Schließerkörper austauschen möchten oder eine spezielle Gleitschiene verwenden (EMF, EMR, GSR). TS 93 oder TS 93 G? Wann den TS 93 (Bandseite)?Standardmontage. Der Dorma TS 93 ist die häufigste Variante — Schließer auf dem Türblatt, Gleitschiene am Sturz, Bänder auf der gleichen Seite. Wann den TS 93 G (Bandgegenseite)?Wenn die Bandseite nicht zugänglich ist oder architektonische Vorgaben eine Montage auf der gegenüberliegenden Seite erfordern. Auch für 2-flügelige BG-Feststellanlagen.

DORMA TS 93 N EN 5-7 - Türschließer für schwere Türen bis 1.600 mm Gleitschienen-Türschließer im Contur Design für große und schwere Türblätter - Bandseite. Kurz & Knapp Gleitschienen-Türschließer EN 5-7 für große, schwere Türen - Türblattbreite bis 1.600 mm Easy-Open-Technologie - 40 % weniger Kraftaufwand trotz hoher Schließkraft Serienmäßig: Öffnungsdämpfung und Schließverzögerung Türblattmontage Bandseite - für Bandgegenseite: TS 93 G Modulares System: aufrüstbar auf EMF, EMR, GSR - Contur Design Für Standard-Türbreiten bis 1.250 mm: TS 93 EN 2-5 Produktbeschreibung Der DORMA TS 93 N EN 5-7 ist die Hochleistungsvariante des modularen TS 93 Systems für Türblattbreiten von 1.250 mm bis 1.600 mm. Er kommt überall dort zum Einsatz, wo die Standardausführung EN 2-5 nicht mehr ausreicht - etwa bei überbreiten Flurtüren, schweren Stahltüren oder besonders hohen Türblättern. Trotz der hohen Schließkraft (EN 5-7) sorgt die Easy-Open-Technologie mit herzförmiger Nockenscheibe für einen reduzierten Kraftaufwand beim Öffnen. Öffnungsdämpfung und Schließverzögerung sind serienmäßig integriert. Der TS 93 N EN 5-7 ist vollständig kompatibel mit dem modularen TS 93 Gleitschienensystem: G-EMF für elektromechanische Feststellung, G-EMR für eigenständige Feststellanlagen mit Rauchmelder, und GSR für die Schließfolgeregelung bei zweiflügeligen Türen. Vorteile & Besonderheiten EN 5-7 für schwere Türen - Türblattbreiten bis 1.600 mm zuverlässig schließen Easy-Open trotz hoher Schließkraft - herzförmige Nockenscheibe reduziert den Öffnungswiderstand Serienmäßige Öffnungsdämpfung - schützt Wand und Tür vor Beschädigung durch heftiges Aufreißen Serienmäßige Schließverzögerung - erleichtert den Durchgang mit Transportmitteln Modulares TS 93 System - kompatibel mit allen TS 93 Gleitschienen (G-N, G-EMF, G-EMR, GSR) Technische Daten EigenschaftWert SchließkraftEN 5-7, stufenlos einstellbar Max. Türblattbreite1.600 mm Öffnungswinkelbis 180° Schließgeschwindigkeit2 Bereiche: 180°–15° und 15°–0°, getrennt einstellbar ÖffnungsdämpfungSerienmäßig SchließverzögerungSerienmäßig AntriebNockenscheibe (herzförmig, Easy-Open) MontageTürblattmontage Bandseite AnschlagrichtungDIN-Links und DIN-Rechts universell OberflächenSilber, Weiß, Edelstahl DesignContur Kompatibel mitG-N, G-EMF, G-EMR, GSR (alle Contur) Normen & Zulassungen Norm / ZulassungBedeutung DIN EN 1154Türschließer - geprüft und klassifiziert DIN EN 1155Feststellvorrichtungen (bei Aufrüstung mit EMF/EMR) DIN EN 1158Schließfolgeregler (bei Aufrüstung mit GSR) CE-KennzeichnungKonformität nach Bauproduktenverordnung DORMA TS 93: Alle Varianten ModellArt.-Nr.ENMontageBesonderheit TS 93 B430200012-5BandseiteStandard, modular TS 93 G430300012-5BandgegenseiteBG-Montage TS 93 N EN 5-7435200015-7BandseiteSchwere Türen bis 1.600 mm TS 93 RF430200012-5BandseiteMechanische Rast (nicht Brandschutz) TS 93 GSR430200012-5StandflügelSchließfolgeregelung zweiflügelig Feststellanlage TS 93 EMR640700012-5BandseiteFeststellanlage + Rauchmelder Häufig gestellte Fragen Was ist der Unterschied zwischen TS 93 EN 2-5 und TS 93 EN 5-7?Beide basieren auf dem gleichen TS 93 System. Der EN 5-7 hat einen stärkeren Schließkörper für Türblattbreiten bis 1.600 mm. Der EN 2-5 reicht für Türen bis 1.250 mm. Was bedeutet das "N" im Namen?N steht für die höhere EN-Klasse (Nominal). Es kennzeichnet die Hochleistungsvariante des TS 93 für schwere und breite Türen. Kann ich den EN 5-7 an einer normalen Innentür verwenden?Technisch ja, aber die minimale Schließkraft EN 5 wäre für eine normale Innentür deutlich überdimensioniert. Für Türen bis 1.250 mm ist der TS 93 EN 2-5 die passende Wahl. Sind die Gleitschienen zwischen EN 2-5 und EN 5-7 austauschbar?Ja. Alle TS 93 Gleitschienen (G-N, G-EMF, G-EMR, GSR) sind mit beiden Schließkörpervarianten kompatibel. Ist der TS 93 N EN 5-7 barrierefrei einsetzbar?Die Barrierefreiheit hängt von der eingestellten Schließkraft ab. Bei EN 5-7 sind die Öffnungskräfte hoch - die Anforderungen der DIN 18040 (max. 47 Nm) können bei schweren Türen schwer einzuhalten sein. Die Easy-Open-Technologie hilft, den Kraftaufwand zu reduzieren. Gibt es den EN 5-7 auch für die Bandgegenseite?Für die Bandgegenseite ist der TS 93 G vorgesehen. Prüfen Sie die maximale Türblattbreite im Datenblatt. Kaufentscheidung TS 93 EN 5-7 oder TS 98 XEA?TS 98 XEA deckt EN 1-6 ab (bis 1.400 mm) mit SoftFlow + XEA Design. Für Türen über 1.400 mm oder EN 7 ist der TS 93 N EN 5-7 erforderlich. Wann TS 83 statt TS 93 EN 5-7?TS 83: Scherengestänge, EN 3-6 (optional EN 7). Wenn Scherengestänge gewünscht oder vorhanden. Welche EN-Klasse brauche ich?Die EN-Klasse richtet sich nach der Türblattbreite: EN 1 = bis 750 mm, EN 2 = bis 850 mm, EN 3 = bis 950 mm, EN 4 = bis 1.100 mm, EN 5 = bis 1.250 mm, EN 6 = bis 1.400 mm. Wählen Sie die Klasse, die Ihre Türbreite abdeckt — im Zweifel eine Stufe höher. Wie oft muss ein Türschließer gewartet werden?Reine Türschließer (ohne Feststellanlage): Sichtprüfung und Funktionsprüfung einmal jährlich. Schließgeschwindigkeit und Endschlag bei Bedarf nachjustieren. Feststellanlagen: Monatliche Funktionsprüfung + jährliche Wartung durch Fachfirma (DIN 14677).
