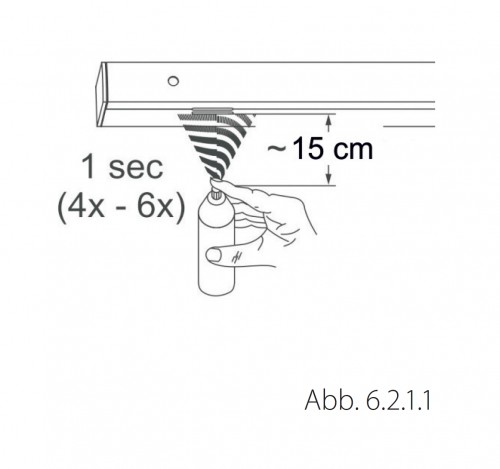

Hekatron Prüfaerosol 918/5 — Prüfgas für optische Rauchschalter Kurz & Knapp Prüfaerosol für die Funktionsprüfung aller optischen Rauchschalter Ca. 200 Prüfungen pro 250-ml-Dose FCKW-frei — umweltverträglich Herstellerübergreifend einsetzbar (ORS 142, dormakaba RM-N, GEZE GC 152) Produktbeschreibung Das Hekatron Prüfaerosol 918/5 ist das Standard-Prüfgas für die Funktionsprüfung optischer Rauchschalter in Feststellanlagen gemäß DIN 14677. Es simuliert Rauch und löst den Melder aus — die Tür muss daraufhin vollständig schließen. Das Aerosol ist FCKW-frei und leicht entzündlich — Lagerung nicht in ausreichend belüfteten Orten. Es ist herstellerübergreifend für alle optischen Rauchschalter verwendbar und wird direkt in die Einströmöffnung des Melders gesprüht (oder über das Prüfgerät FDT 533). Technische Daten EigenschaftWert Inhalt250 ml Prüfungen pro DoseCa. 200 FCKW-freiJa Kompatibel mitAlle optischen Rauchschalter (ORS 142, RM-N, GC 152 etc.) Nicht fürThermoschalter (TDS 247) — dieser wird mit Fön geprüft LagerungTechnische Regeln Druckgase TRG 300 beachten Passende Hekatron ProdukteHekatron ORS 155 F - FunksetHekatron FSZ Basis Häufige Fragen Ist das Prüfaerosol vorgeschrieben?DIN 14677 schreibt vor, dass die Funktionsprüfung durch Simulation der Brandkenngröße (Rauch) erfolgen muss. Das Prüfaerosol 918/5 ist das von Hekatron empfohlene Prüfmittel. Kann ich auch ein anderes Prüfaerosol verwenden?Hekatron empfiehlt ausschließlich das 918/5. Es ist auf die Ansprechschwelle der Hekatron-Melder abgestimmt. Andere Aerosole können zu Fehlprüfungen führen. Wie oft brauche ich neues Prüfgas?Bei monatlicher Prüfung einer Tür: ca. 200 Monate ≈ 16 Jahre pro Dose. Bei vielen Türen entsprechend öfter. Lagerhinweise beachten (Druckgase).

Hekatron FDT 533 — Prüfgerät für Rauchschalter Kurz & Knapp Funktionsprüfung für ORS 142, ORS 132 und alle Hekatron-Rauchschalter Verwendet Prüfaerosol Hekatron 918/5 (ca. 200 Prüfungen pro Dose) Adaptierbar an Pflückerstangen UTP 6 / UTP 7 für Höhen bis 8,5 m Einfache Bedienung ohne Hebebühne Produktbeschreibung Das Hekatron FDT 533 ist ein Prüfgerät für die Funktionsprüfung optischer Rauchschalter in Feststellanlagen. Es wird auf den Melder aufgesetzt und gibt Prüfaerosol (Hekatron 918/5) gezielt in die Messkammer ab. So kann die monatliche Funktionsprüfung gemäß DIN 14677 schnell und zuverlässig durchgeführt werden. In Kombination mit den Pflückerstangen UTP 6 (1,7–3,0 m) oder UTP 7 (2,2–4,0 m) und der Verlängerung UTP 5 (+1,34 m) sind Arbeitshöhen bis 8,5 m ohne Hebebühne oder Leiter möglich. Technische Daten EigenschaftWert EinsatzFunktionsprüfung optischer Rauchschalter Kompatibel mitORS 142, ORS 132, ORS 155 F, TDS 247 (alle Hekatron-Melder) PrüfmittelHekatron Prüfaerosol 918/5 (separat) Adaptierbar anPflückerstangen UTP 6, UTP 7, Verlängerung UTP 5 ArbeitshöheBis 8,5 m (mit UTP 7 + UTP 5) Abmessungen356 × 123 × 73 mm Gewicht360 g Passende Hekatron ProdukteHekatron ORS 155 F - Funkset Häufige Fragen Wie oft muss die Funktionsprüfung durchgeführt werden?Gemäß DIN 14677 monatlich durch eine eingewiesene Person. Nach 12 fehlerfreien Monaten auf vierteljährlich umstellbar. Jährlich durch Fachkraft. Kann ich den TDS 247 auch mit dem FDT 533 prüfen?Nein. Der TDS 247 (Thermoschalter) wird mit einem Fön geprüft (Wärmezufuhr), nicht mit Prüfaerosol. Das FDT 533 ist für optische Rauchschalter. Welche Pflückerstange brauche ich?UTP 6 (1,7–3,0 m) für Standardhöhen. UTP 7 (2,2–4,0 m) für höhere Decken. UTP 5 als Verlängerung (+1,34 m). Maximale Kombination: UTP 7 + UTP 5 = bis 8,5 m.

Hekatron UTP 7 — Pflückerstange 2,2–4,0 m Kurz & Knapp Teleskop-Pflückerstange für hohe Decken Länge: 2,2–4,0 m Verlängerbar mit UTP 5 (+1,34 m) — bis 5,3 m In Kombination: UTP 7 + UTP 5 + FDT 533 = Prüfung bis 8,5 m Produktbeschreibung Die Hekatron UTP 7 ist die längere Variante der Teleskop-Pflückerstange für Rauchschalter in großen Höhen. Von 2,2 bis 4,0 m ausziehbar, mit Verlängerung UTP 5 bis 5,3 m. In Kombination mit dem Prüfgerät FDT 533 sind Arbeitshöhen bis 8,5 m möglich. Technische Daten EigenschaftWert Länge2,2–4,0 m (Teleskop) Mit UTP 5Bis 5,3 m Max. ArbeitshöheBis 8,5 m (mit UTP 5 + FDT 533) AdaptiertFDT 533, UDR 132/142 Passende Hekatron ProdukteHekatron ORS 155 F - FunksetHekatron FSZ BasisHäufige Fragen Wie erreiche ich 8,5 m?UTP 7 (4,0 m) + UTP 5 Verlängerung (1,34 m) + FDT 533 Prüfgerät + Armreichweite = bis 8,5 m Deckenhöhe.

GEZE TS 5000 R – Feststellanlage mit integriertem RauchmelderKompakteste Feststellanlage: Rauchmelder + RSZ in der R-Gleitschiene | EN 2-6, 230V AC | Art.-Nr. 116300.027333M Kurz & KnappDer GEZE TS 5000 R ist die kompakteste Feststellanlage der TS 5000 SerieRauchmelder und Rauchschalterzentrale (RSZ) sind direkt in die R-Gleitschiene integriert – ein separates RSZ-Gehäuse entfällt. 230V AC Netzanschluss, elektromechanische Feststellung stufenlos von 80° bis 130°, EN 2-6Für Feuer- und Rauchschutztüren zugelassen GEZE TS 5000 R – Feststellanlage ohne separates RSZ-GehäuseDer GEZE TS 5000 R kombiniert den bewährten Gleitschientürschließer TS 5000 mit einer R-Gleitschiene, in der Rauchmelder und Rauchschalterzentrale vollständig integriert sind. Das Ergebnis ist die kompakteste Feststellanlage für einflügelige Feuer- und Rauchschutztüren bis 1400 mm Flügelbreite.Im Normalbetrieb hält die elektromechanische Feststellung die Tür im eingestellten Winkel (80°–130°) offen. Bei Raucherkennung löst die integrierte Rauchschalterzentrale die Feststellung aus – die Tür schließt selbsttätig. Die Feststellposition ist überfahrbar.Der 230V AC Netzanschluss vereinfacht die Elektroinstallation. Ein separates Netzteil oder eine 24V-Versorgung ist nicht erforderlich. Die Schließkraft ist stufenlos von EN 2 bis EN 6 einstellbar, alle Funktionen sind von vorn zugänglich.Lieferumfang:Türschließer GEZE TS 5000 komplettR-Gleitschiene mit integriertem Rauchmelder und elektromechanischer FeststellungMontageplatte für Türschließer Vorteile der GEZE TS 5000 R FeststellanlageKompakteste Feststellanlage: Rauchmelder und Rauchschalterzentrale vollständig in der R-Gleitschiene integriert – kein separates RSZ-Gehäuse, kein zusätzlicher Platzbedarf230V AC Netzanschluss: Direkter Anschluss an Netzspannung, kein separates Netzteil oder 24V-Versorgung erforderlichStufenlose Feststellung 80°–130°: Elektromechanische Feststellung auf exakten Punkt einstellbar, Feststellposition überfahrbarZusätzliche Rauchmelder anschließbar: Externe Rauchmelder (z.B. GC 152 Deckenmelder) nachrüstbarUniversell einsetzbar: Für rechts und links angeschlagene Türen ohne Umstellung verwendbarOptische Schließkraftanzeige: EN-Größe direkt am Schließer ablesbarRegulierbare Öffnungsdämpfung: Hydraulisch einstellbar, bremst stark aufgeworfene Türen ab Technische DatenSchließkraftEN 2-6 (stufenlos von vorn einstellbar)Betriebsspannung230 V ACFeststellbereich80°–130° (stufenlos, überfahrbar)Max. Öffnungswinkel180°Max. Flügelbreite1400 mmAbmessungen Schließkörper287 × 47 × 60 mmBauhöhe Gleitschiene30 mmEndschlagÜber Ventil (hydraulisch)ÖffnungsdämpfungHydraulisch einstellbar (regulierbar)MontageTürblattmontage Bandseite, mit MontageplatteEignungRechts und links angeschlagene Türen ohne UmstellungRauchmelderIn R-Gleitschiene integriert (mit Alarmschwellennachführung)RauchschalterzentraleIn R-Gleitschiene integriertOberflächeSilberfarbig (weitere Farben erhältlich)NormenDIN EN 1154, DIN EN 1155, DIN EN 14637 MontageartenMontageartBeschreibungZubehörTürblattmontage BandseiteStandardmontage: Schließer auf dem Türblatt, R-Gleitschiene am Rahmen. Mit Montageplatte (im Lieferumfang).Montageplatte (049185/068627)Hinweis: Bei Brandschutztüren ist die Verwendung der Montageplatte vorgeschrieben. EN-Klassen und TürblattbreitenEN-KlasseMax. TürblattbreiteBarrierefreiheitEN 2850 mm–EN 3950 mm–EN 41100 mmDIN 18040 (max. 1100 mm)EN 51250 mm–EN 61400 mm– MontagehinweiseStandardmontage: Türschließer auf dem Türblatt (Bandseite), R-Gleitschiene am TürrahmenMontageplatte bei Brandschutztüren vorgeschrieben (im Lieferumfang enthalten)R-Gleitschiene enthält integrierten Rauchmelder und Rauchschalterzentrale – kein separates Gehäuse an der Wand230V AC Netzanschluss an die R-Gleitschiene erforderlichSturzfutterwinkel (123324) bei fehlendem oder schmalem Sturz verwendenFeststellwinkel nach Montage stufenlos zwischen 80° und 130° einstellenAlle hydraulischen Funktionen (Schließkraft, Geschwindigkeit, Endschlag, Öffnungsdämpfung) von vorn einstellbarFür rechts und links angeschlagene Türen ohne Umstellung geeignet Normen & ZulassungenDIN EN 1154 – Türschließer mit kontrolliertem SchließablaufDIN EN 1155 – Elektrisch gesteuerte FeststellvorrichtungenDIN EN 14637 – Elektrisch gesteuerte Feststellanlagen für Feuer-/RauchschutztürenDIN 14677 – Instandhaltung von Feststellanlagen (jährliche Prüfung, Prüfbuch)CE-Kennzeichnung Häufig gestellte FragenWas unterscheidet den GEZE TS 5000 R von der E-Variante?Beim TS 5000 R sind Rauchmelder und Rauchschalterzentrale direkt in der R-Gleitschiene integriert. Die E-Variante benötigt eine separate RSZ (z.B. RSZ 7) und einen separaten Rauchmelder. Der TS 5000 R arbeitet mit 230V AC, die E-Variante mit 24V DC.Kann die Feststellung des GEZE TS 5000 R überfahren werden?Ja. Die Feststellposition ist überfahrbar. Die Tür kann über den eingestellten Feststellwinkel hinaus geöffnet werden und kehrt in die Feststellposition zurück.Braucht der GEZE TS 5000 R ein separates RSZ-Gehäuse an der Wand?Nein. Das ist der entscheidende Vorteil: Die gesamte Rauchschalterzentrale ist in der R-Gleitschiene integriert. Kein zusätzliches Gehäuse, kein zusätzlicher Platzbedarf.Welche Wartung ist nach DIN 14677 vorgeschrieben?Monatliche Funktionsprüfung durch den Betreiber (Feststellanlage auslösen, Schließvorgang prüfen). Jährliche Fachprüfung durch autorisiertes Personal. Prüfbuch führen.Ist der GEZE TS 5000 R barrierefrei nach DIN 18040?Barrierefreiheit nach DIN 18040 ist mit dem TS 5000 bis zu einer Flügelbreite von 1100 mm möglich (EN 4). Die Feststellfunktion unterstützt die Barrierefreiheit, da die Tür im Normalbetrieb offen gehalten wird.In welchen Farben ist der GEZE TS 5000 R erhältlich?Silberfarbig (116300), Weiß RAL 9016 (116302), Edelstahl ähnlich (116303) und nach RAL (116304).Welche Montageplatte wird für den GEZE TS 5000 R benötigt?Die Montageplatte für den Türschließer (049185 silberfarbig / 068627 weiß) ist im Lieferumfang enthalten. Für die R-Gleitschiene bei Kopfmontage: Montageplatte 123296. Häufige Fragen zur Türschließer-AuswahlWarum den TS 5000 R statt TS 5000 E wählen?Der TS 5000 R hat Rauchmelder und Rauchschalterzentrale direkt in der R-Gleitschiene integriert — kein separates RSZ-Gehäuse, keine externen Rauchmelder an Wand oder Decke nötig. Das spart Installationsaufwand und Platz. Betrieb mit 230V AC (Netzstecker), der TS 5000 E braucht 24V DC und externe Komponenten.Welcher Türschließer für Brandschutztüren die offen stehen sollen?Der TS 5000 R ist die kompakteste Lösung: Feststellanlage komplett in der Gleitschiene. Für noch höheren Komfort (Tür widerstandsfrei öffnen) den TS 5000 RFS mit Freilauffunktion wählen. Beide schließen im Brandfall selbstständig.Reicht der integrierte Rauchmelder oder brauche ich zusätzliche?Der integrierte Rauchmelder in der R-Gleitschiene reicht für die Türüberwachung. Zusätzliche externe Rauchmelder können angeschlossen werden, wenn der Rauch vor Erreichen der Tür erkannt werden soll — z.B. in langen Fluren.Welche EN-Klasse brauche ich für meine Tür?Der TS 5000 R deckt EN 2-6 ab (bis 1400 mm Flügelbreite). Die integrierte Feststellanlage beeinflusst die EN-Klasse nicht — identisches Leistungsspektrum wie der Standard-TS 5000.Wie wird der TS 5000 R mit Strom versorgt?230V AC Netzanschluss — einfach in die nächste Steckdose. Im Unterschied zum TS 5000 E (24V DC), der ein separates Netzteil oder eine RSZ mit Netzteil braucht.Wie oft muss die Feststellanlage TS 5000 R geprüft werden?Nach DIN 14677 alle 12 Monate durch eine befähigte Person. Geprüft werden: Rauchmelder-Auslösung, Schließvorgang, Feststellposition, Schließkraft und der 230V-Anschluss. Welcher TS 5000 für welchen Einsatz?Der TS 5000 R ist die kompakteste Feststellanlage: Rauchmelder und RSZ direkt in der Gleitschiene. Wie unterscheidet er sich von TS 5000 E und RFS? ModellArtikelnr.ENMax. BreiteBesonderheit TS 5000027333.068221MEN 2-61400 mmStandard-Türschließer TS 5000 S107935.068221MEN 2-61400 mmSchließverzögerung + Öffnungsdämpfung TS 5000 + Feststellung027333.068221.017924MEN 2-61400 mmMechanische Feststellung TS 5000 ECline143640.143572MEN 3-51250 mmÖffnungsunterstützung (barrierefrei) TS 5000 ECline + Fest.143640.143572.148820MEN 3-51250 mmÖffnungsunterstützung + mech. Festst. TS 5000 E027333.116295EN 2-61400 mmElektrische Feststellung (24V DC) TS 5000 E Hy155475EN 3-61400 mmFreilauf + Feststellung (Hybrid, 24V DC) TS 5000 EFS (TB)155477EN 3-61400 mmElektrischer Freilauf, Türblattmontage (24V DC) TS 5000 EFS (KB)155479EN 3-61400 mmElektrischer Freilauf, Kopfmontage (24V DC) TS 5000 R116300.027333MEN 2-61400 mmFeststellung + integrierter Rauchmelder (230V AC) TS 5000 RFS155481MEN 3-61400 mmFreilauf + integrierter Rauchmelder (24V DC) Ersatzteile für GEZE TS 5000 R Artikelnr.BezeichnungVerwendung 115782MGEZE E-FeststellungErsatz-Feststelleinheit für R-Gleitschiene 115005GEZE Gleitstein für R-GleitschieneVerschleißteil in der R-Gleitschiene 103555Raucherkennungsteil GEZE GC 151Ersatz-Rauchsensor für R-Gleitschiene 85392MGEZE Stromversorgungsteil RSZ 6Netzteil für Rauchschalterzentrale Passendes Zubehör Artikelnr.BezeichnungVerwendung 116300MGEZE R-GleitschieneKomplette Ersatz-Gleitschiene mit Rauchmelder + RSZ 123296GEZE Montageplatte für R-GleitschieneMontageplatte für Gleitschiene am Rahmen 049185MMontageplatte für GEZE TS 5000Montageplatte für Schließerkörper am Türblatt 139850GEZE GC 152 DeckenrauchmelderZusätzlicher externer Rauchmelder 163051GEZE Funkmodul GC 171Funk-Erweiterung für kabellose Rauchmelder 159656GEZE Funkrauchmelder GC 172Kabelloser externer Rauchmelder
