DICTATOR Türöffnungsbegrenzer TBR 14-35 regulierbar Hub 250 mm Auge 10 mm

Kurz & Knapp Einsatzbereich: Übergroße Türen, Tore und Schwerlastanwendungen Hub 400 mm, Gesamtlänge eingefahren 550 mm / ausgefahren 950 mm Regulierbare Endlagendämpfung ab ca. 40° Kolbenstange hartverchromt, Zylinder Stahl lackiert RAL 9006 seidenmatt Max. Türgewicht 200 kg, max. Öffnungswinkel 120° DICTATOR Türöffnungsbegrenzer TBR 14-35 mit Hub 400 mm Der DICTATOR Türöffnungsbegrenzer TBR 14-35 schützt Türen, Wände und Beschläge vor Beschädigungen durch unkontrolliertes Aufschlagen. Er dämpft eine zu hohe Öffnungsgeschwindigkeit ab und begrenzt den maximalen Öffnungswinkel zuverlässig. Die Baureihe TBR 14-35 ist konzipiert für übergroße türen, tore und schwerlastanwendungen. Die regulierbare endlagendämpfung ab ca. 40° sorgt für ein kontrolliertes Abbremsen der Tür. Die Kolbenstange ist hartverchromt, der Zylinder besteht aus Stahl mit Lackierung in RAL 9006 seidenmatt. Anschlussteile und Befestigungsmaterial sind verzinkt. Der Türöffnungsbegrenzer ist für Türen bis 200 kg Türgewicht ausgelegt. Vorteile Schutz vor Wandschäden — Kontrolliertes Abbremsen verhindert Beschädigungen an Türen, Wänden und Beschlägen Regulierbare Dämpfung — Dämpfungsstärke individuell einstellbar für verschiedene Türgewichte Langlebige Materialien — Hartverchromte Kolbenstange und Stahlzylinder RAL 9006 Einfache Montage — Verschiedene Befestigungsoptionen mit Standardzubehör EinsatzbereichPrimärer Einsatz: Übergroße Türen, Tore, SchwerlastanwendungenMax. Türgewicht: 200 kgMax. Öffnungswinkel: 120°Dämpfkraft: Stufenlos einstellbar — anpassbar an Türgewicht und gewünschte Bremswirkung Technische Daten EigenschaftWert BaureiheTBR 14-35 Hub400 mm Gesamtlänge eingefahren550 mm Gesamtlänge ausgefahren950 mm KolbenstangeØ 14 mm, hartverchromt ZylinderØ 35 mm, Stahl lackiert RAL 9006 AugeØ 8 mm EndlagendämpfungRegulierbare Endlagendämpfung ab ca. 40° Max. Türgewicht200 kg Max. Öffnungswinkel120° (je nach Montage) BefestigungAnschlussteile verzinkt Material & OberflächeKolbenstange: Ø 14 mm, Stahl hartverchromtZylinder: Ø 35 mm, Stahl lackiert RAL 9006 (weißaluminium seidenmatt)Auge: Ø 8 mmAnschlussteile: Stahl verzinktDämpfungsmedium: SilikonölAuch erhältlich in: V2A (ausgewählte Hublängen) — auf AnfrageMontagehinweiseFeststellpunkt so weit wie möglich vom Türband entfernt wählen — maximale Bremswirkung bei größtem AbstandFlügelböckchen (Art. 205197) am Türblatt befestigen (türseitig)Wandseitiges Befestigungszubehör (Befestigungsflansch Ø 42 mm (Art. 205261) oder Winkel) an Wand oder Zarge montierenBolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) einsetzen — verbindet Türöffnungsbegrenzer mit BefestigungszubehörTüröffnungsbegrenzer einhängen und Funktion prüfenHinweis: Dübel und Schrauben sind bauseits bereitzustellen. Montageabstand (eingefahren): 600 mm, (ausgefahren): 1000 mm.LieferumfangEnthalten:Türöffnungsbegrenzer TBR 14-35 mit Auge Ø 8 mm (Hub 400 mm)Nicht enthalten — separat bestellen:Flügelböckchen (Art. 205197) — türseitige BefestigungBolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) — VerbindungBefestigungsflansch Ø 42 mm (Art. 205261) oder Winkel — wandseitige BefestigungDübel und Schrauben (bauseits)Alternativ: Komplett-Set mit Türöffnungsbegrenzer + Flügelböckchen + Befestigungszubehör bestellen. Baureihen-Vergleich DICTATOR Türöffnungsbegrenzer BaureiheEinsatzbereichDämpfungOTS-KombinationHübe TB 10-23Innentüren, leichte TürenStandard ab 40°Nein200, 250 mm TB 14-28Außentüren, IndustrietürenStandard ab 40°Ja (Hub 300/400)200, 250, 300, 400 mm TBP 10-29Flucht- und RettungswegeProgressiv ab 55°Ja (Hub 300/400)200, 250, 300, 400 mm TBR 10-28Mittlere Türen, regulierbarRegulierbar ab 40°Nein200, 250, 300 mm TBR 14-35Übergroße Türen und ToreRegulierbar ab 40°Nein250–550 mm Normen & QualitätDICTATOR Technik GmbH — deutscher Hersteller seit 1932Fertigung in den NiederlandenHydraulische Öldämpfung mit SilikonölCE-konformWartung & PflegeÖldämpfer sind wartungsarm — keine regelmäßige Schmierung erforderlichSichtprüfung auf Ölaustritt am Zylinder empfohlen (halbjährlich)Bei nachlassender Dämpfung: Ölfüllstand prüfen, ggf. Silikonöl nachfüllenRegulierung der Dämpfkraft jederzeit möglich — Einstellschraube am ZylinderKolbenstange bei Verschmutzung mit weichem Tuch reinigen — keine aggressiven ReinigungsmittelLebensdauer: Hochwertige DICTATOR-Hydraulik, ausgelegt für jahrelangen Dauerbetrieb Häufige Fragen Für welche Türen ist der DICTATOR TBR 14-35 geeignet?Der TBR 14-35 ist ausgelegt für übergroße türen, tore und schwerlastanwendungen mit einem maximalen Türgewicht von 200 kg. Ab welchem Öffnungswinkel setzt die Dämpfung ein?Die regulierbare endlagendämpfung ab ca. 40°. Der genaue Winkel hängt von der Montageposition und der Türgeometrie ab. Welches Montagezubehör wird benötigt?Für die Montage benötigen Sie ein Flügelböckchen (türseitig) und einen Befestigungsflansch oder -winkel (zargen-/wandseitig). Die Auswahl hängt von der Einbausituation ab. Alternativ sind Komplett-Sets mit abgestimmtem Zubehör erhältlich. Kaufberatung Türöffnungsbegrenzer Welchen DICTATOR Türöffnungsbegrenzer brauche ich?Die Wahl hängt vom Einsatzort und der Türsituation ab: TB 10-23 für leichte Innentüren, TB 14-28 für schwere Außen- und Industrietüren, TBP 10-29 für Flucht- und Rettungswege, TBR 10-28 und TBR 14-35 für Anwendungen, bei denen die Dämpfung individuell eingestellt werden muss. Welchen Hub benötige ich?Der Hub bestimmt den maximalen Öffnungswinkel. Je größer der Hub, desto weiter kann die Tür geöffnet werden. Der richtige Hub hängt von der Türbreite, dem gewünschten Öffnungswinkel und der Montageposition ab. Standardhübe sind 200 und 250 mm, bei größeren Türen 300 oder 400 mm. Benötigtes ZubehörTürseitig: Flügelböckchen (Art. 205197)Wandseitig: Befestigungsflansch Ø 42 mm (Art. 205261)Alternativ Wandseite: Befestigungswinkel (Art. 205262 / 205263 / 205489 / 205462)Verbindung: Bolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm)Niveauausgleich: Unterlegplatte 220×46 mm (Art. 205503)

Kurz & Knapp Einsatzbereich: Übergroße Türen, Tore und Schwerlastanwendungen Hub 500 mm, Gesamtlänge eingefahren 650 mm / ausgefahren 1150 mm Regulierbare Endlagendämpfung ab ca. 40° Kolbenstange hartverchromt, Zylinder Stahl lackiert RAL 9006 seidenmatt Max. Türgewicht 200 kg, max. Öffnungswinkel 120° DICTATOR Türöffnungsbegrenzer TBR 14-35 mit Hub 500 mm Der DICTATOR Türöffnungsbegrenzer TBR 14-35 schützt Türen, Wände und Beschläge vor Beschädigungen durch unkontrolliertes Aufschlagen. Er dämpft eine zu hohe Öffnungsgeschwindigkeit ab und begrenzt den maximalen Öffnungswinkel zuverlässig. Die Baureihe TBR 14-35 ist konzipiert für übergroße türen, tore und schwerlastanwendungen. Die regulierbare endlagendämpfung ab ca. 40° sorgt für ein kontrolliertes Abbremsen der Tür. Die Kolbenstange ist hartverchromt, der Zylinder besteht aus Stahl mit Lackierung in RAL 9006 seidenmatt. Anschlussteile und Befestigungsmaterial sind verzinkt. Der Türöffnungsbegrenzer ist für Türen bis 200 kg Türgewicht ausgelegt. Vorteile Schutz vor Wandschäden — Kontrolliertes Abbremsen verhindert Beschädigungen an Türen, Wänden und Beschlägen Regulierbare Dämpfung — Dämpfungsstärke individuell einstellbar für verschiedene Türgewichte Langlebige Materialien — Hartverchromte Kolbenstange und Stahlzylinder RAL 9006 Einfache Montage — Verschiedene Befestigungsoptionen mit Standardzubehör EinsatzbereichPrimärer Einsatz: Übergroße Türen, Tore, extreme EinsatzsituationenMax. Türgewicht: 200 kgMax. Öffnungswinkel: 120°Dämpfkraft: Stufenlos einstellbar — anpassbar an Türgewicht und gewünschte Bremswirkung Technische Daten EigenschaftWert BaureiheTBR 14-35 Hub500 mm Gesamtlänge eingefahren650 mm Gesamtlänge ausgefahren1150 mm KolbenstangeØ 14 mm, hartverchromt ZylinderØ 35 mm, Stahl lackiert RAL 9006 AugeØ 10 mm EndlagendämpfungRegulierbare Endlagendämpfung ab ca. 40° Max. Türgewicht200 kg Max. Öffnungswinkel120° (je nach Montage) BefestigungAnschlussteile verzinkt Material & OberflächeKolbenstange: Ø 14 mm, Stahl hartverchromtZylinder: Ø 35 mm, Stahl lackiert RAL 9006 (weißaluminium seidenmatt)Auge: Ø 10 mmAnschlussteile: Stahl verzinktDämpfungsmedium: SilikonölAuch erhältlich in: V2A (ausgewählte Hublängen) — auf AnfrageMontagehinweiseFeststellpunkt so weit wie möglich vom Türband entfernt wählen — maximale Bremswirkung bei größtem AbstandFlügelböckchen (Art. 205197) am Türblatt befestigen (türseitig)Wandseitiges Befestigungszubehör (Befestigungsflansch 65×25 mm (Art. 205469) oder Befestigungsplatte 45×220 mm (Art. 205460) oder Winkel) an Wand oder Zarge montierenBolzen Ø 10 mm (Art. 205517 Distanz 25 mm oder Art. 205520 Distanz 45 mm) einsetzen — verbindet Türöffnungsbegrenzer mit BefestigungszubehörTüröffnungsbegrenzer einhängen und Funktion prüfenHinweis: Dübel und Schrauben sind bauseits bereitzustellen. Montageabstand (eingefahren): 650 mm, (ausgefahren): 1150 mm.LieferumfangEnthalten:Türöffnungsbegrenzer TBR 14-35 mit Auge Ø 10 mm (Hub 500 mm)Nicht enthalten — separat bestellen:Flügelböckchen (Art. 205197) — türseitige BefestigungBolzen Ø 10 mm (Art. 205517 Distanz 25 mm oder Art. 205520 Distanz 45 mm) — VerbindungBefestigungsflansch 65×25 mm (Art. 205469) oder Befestigungsplatte 45×220 mm (Art. 205460) oder Winkel — wandseitige BefestigungDübel und Schrauben (bauseits)Alternativ: Komplett-Set mit Türöffnungsbegrenzer + Flügelböckchen + Befestigungszubehör bestellen. Baureihen-Vergleich DICTATOR Türöffnungsbegrenzer BaureiheEinsatzbereichDämpfungOTS-KombinationHübe TB 10-23Innentüren, leichte TürenStandard ab 40°Nein200, 250 mm TB 14-28Außentüren, IndustrietürenStandard ab 40°Ja (Hub 300/400)200, 250, 300, 400 mm TBP 10-29Flucht- und RettungswegeProgressiv ab 55°Ja (Hub 300/400)200, 250, 300, 400 mm TBR 10-28Mittlere Türen, regulierbarRegulierbar ab 40°Nein200, 250, 300 mm TBR 14-35Übergroße Türen und ToreRegulierbar ab 40°Nein250–550 mm Normen & QualitätDICTATOR Technik GmbH — deutscher Hersteller seit 1932Fertigung in den NiederlandenHydraulische Öldämpfung mit SilikonölCE-konformWartung & PflegeÖldämpfer sind wartungsarm — keine regelmäßige Schmierung erforderlichSichtprüfung auf Ölaustritt am Zylinder empfohlen (halbjährlich)Bei nachlassender Dämpfung: Ölfüllstand prüfen, ggf. Silikonöl nachfüllenRegulierung der Dämpfkraft jederzeit möglich — Einstellschraube am ZylinderKolbenstange bei Verschmutzung mit weichem Tuch reinigen — keine aggressiven ReinigungsmittelLebensdauer: Hochwertige DICTATOR-Hydraulik, ausgelegt für jahrelangen Dauerbetrieb Häufige Fragen Für welche Türen ist der DICTATOR TBR 14-35 geeignet?Der TBR 14-35 ist ausgelegt für übergroße türen, tore und schwerlastanwendungen mit einem maximalen Türgewicht von 200 kg. Ab welchem Öffnungswinkel setzt die Dämpfung ein?Die regulierbare endlagendämpfung ab ca. 40°. Der genaue Winkel hängt von der Montageposition und der Türgeometrie ab. Welches Montagezubehör wird benötigt?Für die Montage benötigen Sie ein Flügelböckchen (türseitig) und einen Befestigungsflansch oder -winkel (zargen-/wandseitig). Die Auswahl hängt von der Einbausituation ab. Alternativ sind Komplett-Sets mit abgestimmtem Zubehör erhältlich. Kaufberatung Türöffnungsbegrenzer Welchen DICTATOR Türöffnungsbegrenzer brauche ich?Die Wahl hängt vom Einsatzort und der Türsituation ab: TB 10-23 für leichte Innentüren, TB 14-28 für schwere Außen- und Industrietüren, TBP 10-29 für Flucht- und Rettungswege, TBR 10-28 und TBR 14-35 für Anwendungen, bei denen die Dämpfung individuell eingestellt werden muss. Welchen Hub benötige ich?Der Hub bestimmt den maximalen Öffnungswinkel. Je größer der Hub, desto weiter kann die Tür geöffnet werden. Der richtige Hub hängt von der Türbreite, dem gewünschten Öffnungswinkel und der Montageposition ab. Standardhübe sind 200 und 250 mm, bei größeren Türen 300 oder 400 mm. Benötigtes ZubehörTürseitig: Flügelböckchen (Art. 205197)Wandseitig: Befestigungsflansch 65×25 mm (Art. 205469) oder Befestigungsplatte 45×220 mm (Art. 205460)Alternativ Wandseite: Befestigungswinkel (Art. 205262 / 205263 / 205489 / 205462)Verbindung: Bolzen Ø 10 mm (Art. 205517 Distanz 25 mm oder Art. 205520 Distanz 45 mm)Niveauausgleich: Unterlegplatte 220×46 mm (Art. 205503)Hohlwandmontage: Gegenplatte mit Gewindehülsen (Art. 205461)

Kurz & Knapp Einsatzbereich: Innentüren und leichte Türen Hub 150 mm, Gesamtlänge eingefahren 281 mm / ausgefahren 431 mm Standard-Endlagendämpfung ab ca. 40° Kolbenstange hartverchromt, Zylinder Stahl lackiert RAL 9006 seidenmatt Max. Türgewicht 200 kg, max. Öffnungswinkel 120° Stärke 1 — Standard-DämpfungDie Stärke 1 ist die Standard-Ausführung mit normaler Dämpfungskraft. Geeignet für leichte Innentüren bis ca. 80 kg. Für schwerere Türen oder stärkere Dämpfung die Stärke 2 oder 3 wählen. DICTATOR Türöffnungsbegrenzer TB 10-23 mit Hub 150 mm Der DICTATOR Türöffnungsbegrenzer TB 10-23 schützt Türen, Wände und Beschläge vor Beschädigungen durch unkontrolliertes Aufschlagen. Er dämpft eine zu hohe Öffnungsgeschwindigkeit ab und begrenzt den maximalen Öffnungswinkel zuverlässig. Mit verstärkter Endlagendämpfung für Anwendungen, die eine stärkere Abbremsung erfordern. Die Baureihe TB 10-23 ist konzipiert für innentüren und leichte türen. Die standard-endlagendämpfung ab ca. 40° sorgt für ein kontrolliertes Abbremsen der Tür. Die Kolbenstange ist hartverchromt, der Zylinder besteht aus Stahl mit Lackierung in RAL 9006 seidenmatt. Anschlussteile und Befestigungsmaterial sind verzinkt. Der Türöffnungsbegrenzer ist für Türen bis 200 kg Türgewicht ausgelegt. Vorteile Schutz vor Wandschäden — Kontrolliertes Abbremsen verhindert Beschädigungen an Türen, Wänden und Beschlägen Zuverlässige Endlagendämpfung — Bewährte Standard-Dämpfung ab ca. 40° Öffnungswinkel Langlebige Materialien — Hartverchromte Kolbenstange und Stahlzylinder RAL 9006 Einfache Montage — Verschiedene Befestigungsoptionen mit Standardzubehör EinsatzbereichPrimärer Einsatz: Innentüren, leichte TürenMax. Türgewicht: 200 kgMax. Öffnungswinkel: 120°OTS-Kombination: Nein — für OTS-Betrieb TB 14-28 oder TBP 10-29 verwenden Technische Daten EigenschaftWert BaureiheTB 10-23 Hub150 mm Gesamtlänge eingefahren281 mm Gesamtlänge ausgefahren431 mm KolbenstangeØ 10 mm, hartverchromt ZylinderØ 23 mm, Stahl lackiert RAL 9006 AugeØ 8 mm EndlagendämpfungStandard-Endlagendämpfung ab ca. 40° Max. Türgewicht200 kg Max. Öffnungswinkel120° (je nach Montage) BefestigungAnschlussteile verzinkt Material & OberflächeKolbenstange: Ø 10 mm, Stahl hartverchromtZylinder: Ø 23 mm, Stahl lackiert RAL 9006 (weißaluminium seidenmatt)Auge: Ø 8 mmAnschlussteile: Stahl verzinktDämpfungsmedium: SilikonölAuch erhältlich in: V2A (Edelstahl) und V4A (säurebeständig) — auf AnfrageMontagehinweiseFeststellpunkt so weit wie möglich vom Türband entfernt wählen — maximale Bremswirkung bei größtem AbstandFlügelböckchen (Art. 205197) am Türblatt befestigen (türseitig)Wandseitiges Befestigungszubehör (Befestigungsflansch Ø 42 mm (Art. 205261) oder Winkel) an Wand oder Zarge montierenBolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) einsetzen — verbindet Türöffnungsbegrenzer mit BefestigungszubehörTüröffnungsbegrenzer einhängen und Funktion prüfenHinweis: Dübel und Schrauben sind bauseits bereitzustellen. Montageabstand (eingefahren): 281 mm, (ausgefahren): 431 mm.Nicht mit Obentürschließern kombinierbar — für OTS-Kombination TB 14-28 (ab Hub 300 mm) oder TBP 10-29 verwendenLieferumfangEnthalten:Türöffnungsbegrenzer TB 10-23 mit Auge Ø 8 mm (Hub 150 mm)Nicht enthalten — separat bestellen:Flügelböckchen (Art. 205197) — türseitige BefestigungBolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) — VerbindungBefestigungsflansch Ø 42 mm (Art. 205261) oder Winkel — wandseitige BefestigungDübel und Schrauben (bauseits)Alternativ: Komplett-Set mit Türöffnungsbegrenzer + Flügelböckchen + Befestigungszubehör bestellen. Baureihen-Vergleich DICTATOR Türöffnungsbegrenzer BaureiheEinsatzbereichDämpfungOTS-KombinationHübe TB 10-23Innentüren, leichte TürenStandard ab 40°Nein200, 250 mm TB 14-28Außentüren, IndustrietürenStandard ab 40°Ja (Hub 300/400)200, 250, 300, 400 mm TBP 10-29Flucht- und RettungswegeProgressiv ab 55°Ja (Hub 300/400)200, 250, 300, 400 mm TBR 10-28Mittlere Türen, regulierbarRegulierbar ab 40°Nein200, 250, 300 mm TBR 14-35Übergroße Türen und ToreRegulierbar ab 40°Nein250–550 mm Normen & QualitätDICTATOR Technik GmbH — deutscher Hersteller seit 1932Fertigung in den NiederlandenHydraulische Öldämpfung mit SilikonölCE-konformWichtige HinweiseNicht mit Obentürschließern (OTS) kombinierbar — für OTS-Kombination TB 14-28 (ab Hub 300 mm) oder TBP 10-29 verwendenDämpfungsbeginn anpassbar: Durch Reduzierung der Ölfüllmenge lässt sich der Beginn der Endlagendämpfung verzögernAuch in V2A und V4A erhältlich — auf AnfrageWartung & PflegeÖldämpfer sind wartungsarm — keine regelmäßige Schmierung erforderlichSichtprüfung auf Ölaustritt am Zylinder empfohlen (halbjährlich)Bei nachlassender Dämpfung: Ölfüllstand prüfen, ggf. Silikonöl nachfüllenDämpfungsbeginn anpassbar durch Reduzierung der Ölfüllmenge (Feineinstellung)Kolbenstange bei Verschmutzung mit weichem Tuch reinigen — keine aggressiven ReinigungsmittelLebensdauer: Hochwertige DICTATOR-Hydraulik, ausgelegt für jahrelangen Dauerbetrieb Häufige Fragen Für welche Türen ist der DICTATOR TB 10-23 geeignet?Der TB 10-23 ist ausgelegt für innentüren und leichte türen mit einem maximalen Türgewicht von 200 kg. Ab welchem Öffnungswinkel setzt die Dämpfung ein?Die standard-endlagendämpfung ab ca. 40°. Der genaue Winkel hängt von der Montageposition und der Türgeometrie ab. Welches Montagezubehör wird benötigt?Für die Montage benötigen Sie ein Flügelböckchen (türseitig) und einen Befestigungsflansch oder -winkel (zargen-/wandseitig). Die Auswahl hängt von der Einbausituation ab. Alternativ sind Komplett-Sets mit abgestimmtem Zubehör erhältlich. Kaufberatung Türöffnungsbegrenzer Welchen DICTATOR Türöffnungsbegrenzer brauche ich?Die Wahl hängt vom Einsatzort und der Türsituation ab: TB 10-23 für leichte Innentüren, TB 14-28 für schwere Außen- und Industrietüren, TBP 10-29 für Flucht- und Rettungswege, TBR 10-28 und TBR 14-35 für Anwendungen, bei denen die Dämpfung individuell eingestellt werden muss. Welchen Hub benötige ich?Der Hub bestimmt den maximalen Öffnungswinkel. Je größer der Hub, desto weiter kann die Tür geöffnet werden. Der richtige Hub hängt von der Türbreite, dem gewünschten Öffnungswinkel und der Montageposition ab. Standardhübe sind 200 und 250 mm, bei größeren Türen 300 oder 400 mm. Benötigtes ZubehörTürseitig: Flügelböckchen (Art. 205197)Wandseitig: Befestigungsflansch Ø 42 mm (Art. 205261)Alternativ Wandseite: Befestigungswinkel (Art. 205262 / 205263 / 205489 / 205462)Verbindung: Bolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm)Niveauausgleich: Unterlegplatte 220×46 mm (Art. 205503)

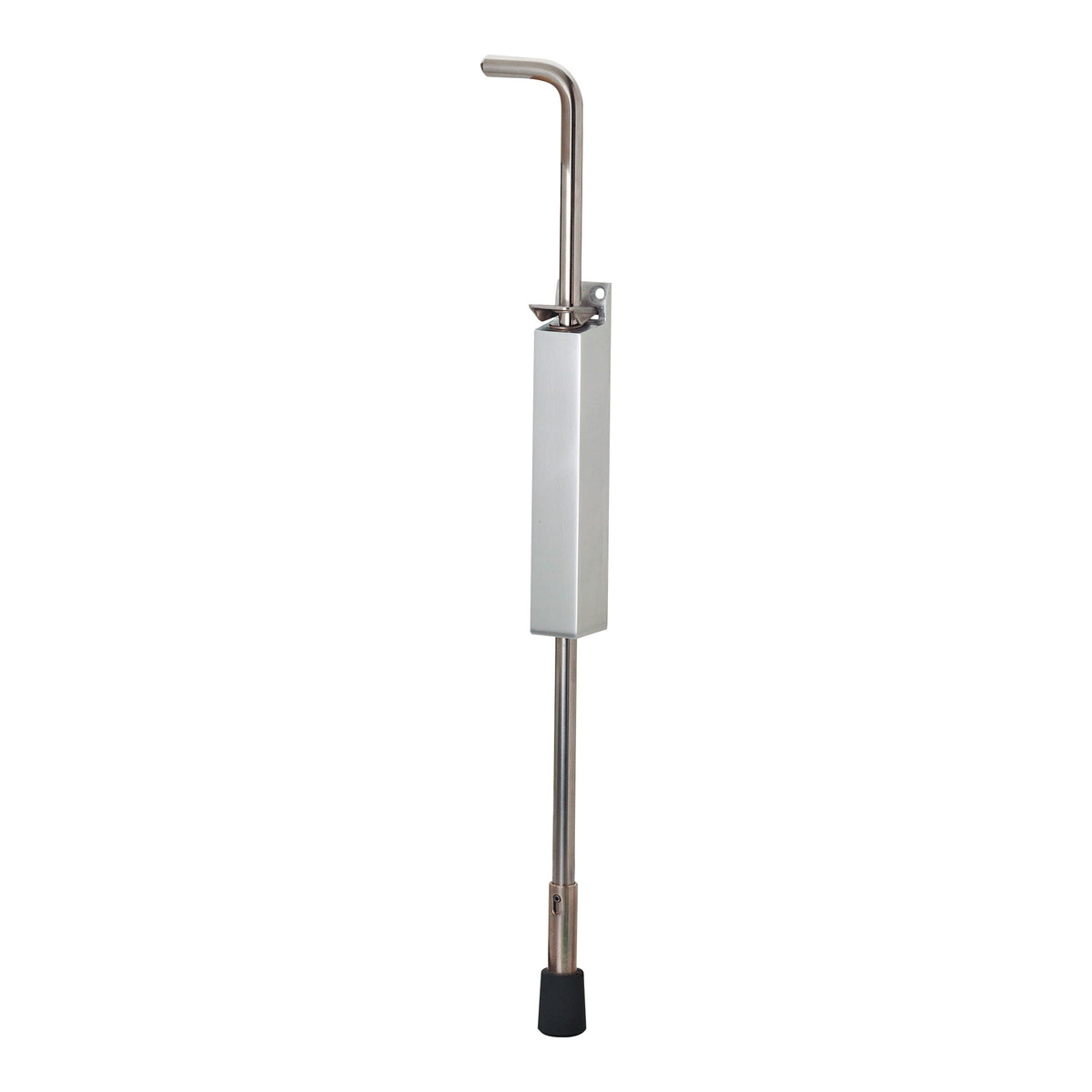

KWS 1048 Feststellstange 250 mm Türfeststeller mit Feststellstange und 250 mm Hub — für extrem große Höhenunterschiede oder zur Bedienung aus dem Rollstuhl. Aluminium-Gehäuse. Für Drehtüren bis 80 kg. Konterfeder serienmäßig. Kurz & Knapp Feststellstange mit 250 mm Hub — erreichbar aus dem Rollstuhl oder bei extrem großem Bodenabstand Gehäuse Aluminium, Feststellstange Stahl verzinkt oder Edelstahl-Rostfrei Max. Türgewicht 80 kg, Konterfeder serienmäßig Sperrplatte zur Betätigung bei gleichzeitigem Hochziehen der Stange Montage mit 4 Schrauben und Befestigungslasche an der Tür Türschließer-kompatibel Produktbeschreibung Der KWS 1048 ist ein Türfeststeller mit Feststellstange und einem Hub von 250 mm. Durch den großen Hub eignet er sich für Einbausituationen mit extrem großem Abstand zwischen Türunterkante und Boden sowie für die Bedienung aus dem Rollstuhl heraus. Der Feststeller wird mit einer Befestigungslasche und 4 Schrauben am Türblatt befestigt. Der Abstand von der Türunterkante bis zum Stopfen beträgt 20 mm. Zum Feststellen wird die Feststellstange nach unten gedrückt. Zum Lösen muss die Sperrplatte betätigt und gleichzeitig die Feststellstange hochgezogen werden. Die Feststellstange ist je nach Ausführung aus Stahl verzinkt oder Edelstahl-Rostfrei gefertigt. Das Gehäuse besteht aus Aluminium in zahlreichen Oberflächenausführungen. Funktionsprinzip Der KWS 1048 arbeitet mit einer Feststellstange, die in einer Führung im Aluminium-Gehäuse läuft: Feststellen: Die Feststellstange nach unten drücken. Der Gummistopfen fixiert sich am Boden und arretiert die Tür in geöffneter Position. Lösen: Die Sperrplatte betätigen und gleichzeitig die Feststellstange nach oben ziehen. Die Konterfeder unterstützt das Rückziehen der Stange. Konterfeder: Serienmäßig integriert. Verhindert, dass die Stange in gelöstem Zustand am Boden schleift. Die Sperrplatte sichert die Stange in ausgefahrener Position und verhindert unbeabsichtigtes Lösen. Vorteile 250 mm Hub — Für extrem große Höhenunterschiede zwischen Tür und Boden Rollstuhlgerecht — Bedienbar aus sitzender Position ohne Bücken Sperrplatte — Sichere Arretierung, kein unbeabsichtigtes Lösen Konterfeder serienmäßig — Automatisches Rückziehen der Stange nach dem Lösen 80 kg Tragfähigkeit — Geeignet für mittelschwere bis schwere Türen Türschließer-kompatibel — Einsatz in Kombination mit Türschließern möglich Einsatzbereich Der KWS 1048 eignet sich für Drehtüren bis 80 kg in folgenden Anwendungsbereichen: Türen mit extrem großem Spalt zwischen Türunterkante und Boden Barrierefreie Gebäude — Bedienung aus dem Rollstuhl Pflege- und Behinderteneinrichtungen Krankenhäuser und Rehabilitationszentren Öffentliche Gebäude mit Anforderungen an Zugänglichkeit Situationen, in denen Standard-Tretbolzen (bis 120 mm Hub) nicht ausreichen Technische Daten EigenschaftWert TypTürfeststeller mit Feststellstange FunktionsprinzipHandbetätigung mit Sperrplatte und Konterfeder Max. Türgewicht80 kg Hub250 mm Material GehäuseAluminium Material FeststellstangeStahl verzinkt oder Edelstahl-Rostfrei (je nach Ausführung) StopfenGummi, schwarz KonterfederSerienmäßig MontageBefestigungslasche mit 4 Schrauben an Tür Abstand Unterkante Tür bis Stopfen20 mm Gewicht0,920 kg Türschließer-kompatibelJa Material & Oberflächen Aluminium (Gehäuse) AusführungBeschreibungFeststellstange .02Silberfarbig einbrennlackiertStahl verzinkt .03Schwarz einbrennlackiertStahl verzinkt .10Dunkelbraun einbrennlackiertStahl verzinkt .70Nach RAL pulverbeschichtetStahl verzinkt .31KWS 1 silberfarbig eloxiertEdelstahl-Rostfrei .32Neusilberfarbig eloxiertEdelstahl-Rostfrei .33Messingfarbig eloxiertEdelstahl-Rostfrei .47Dunkelbraun eloxiertEdelstahl-Rostfrei Stopfen Gummi, schwarz. Ausführungen mit * = Feststellstange Stahl verzinkt. Ausführungen mit ** = Feststellstange Edelstahl-Rostfrei. Montagehinweise Feststeller (Türmontage) Der KWS 1048 wird mit der Befestigungslasche und 4 Schrauben am unteren Türblatt befestigt. Der Abstand von der Türunterkante bis zum Stopfen beträgt 20 mm. Befestigungslasche mit 4 Schrauben an der Tür montieren Auf korrekte Ausrichtung der Feststellstange achten — der Stopfen muss den Boden erreichen Sperrplatte muss frei zugänglich sein (Bedienung aus sitzender Position beachten) Bedienung Feststellen: Feststellstange nach unten drücken bis der Stopfen am Boden aufliegt Lösen: Sperrplatte betätigen und gleichzeitig Feststellstange nach oben ziehen Lieferumfang 1× KWS 1048 Türfeststeller mit Feststellstange 1× Befestigungslasche 1× Gummistopfen schwarz Befestigungsmaterial (4 Schrauben) Einsatz mit Türschließer Der KWS 1048 ist mit Türschließern kombinierbar. Die Feststellstange hält die Tür gegen die Schließkraft des Türschließers in geöffneter Position. Durch Lösen der Sperrplatte und Hochziehen der Stange schließt die Tür selbsttätig über den Türschließer. Hinweis: Der Feststeller bietet keine Freilauffunktion. Die Feststellung muss manuell gelöst werden. Barrierefreiheit Der KWS 1048 ist speziell für die Bedienung aus dem Rollstuhl konzipiert. Die Feststellstange mit 250 mm Hub ermöglicht das Feststellen und Lösen der Tür aus sitzender Position — ohne Bücken oder Fußbetätigung. Handbedienung statt Fußbetätigung 250 mm Hub überbrückt große Abstände zum Boden Sperrplatte ermöglicht sichere Arretierung ohne Kraftaufwand am Bolzen Geeignet für Pflege- und Behinderteneinrichtungen, Krankenhäuser und öffentliche Gebäude Bei der Montage auf zugängliche Positionierung der Sperrplatte achten. Normen & Richtlinien Türfeststeller für manuelle Betätigung Nicht für Brandschutz- oder Rauchschutztüren geeignet (keine bauaufsichtliche Zulassung als Feststellanlage) Bei Einsatz an Fluchtwegen: örtliche Vorschriften beachten — der Feststeller ist nur manuell lösbar Barrierefreies Bauen: Der KWS 1048 unterstützt die Anforderungen an Zugänglichkeit gemäß DIN 18040 Häufige Fragen zum KWS 1048 Warum hat der KWS 1048 einen Hub von 250 mm?Der große Hub ermöglicht den Einsatz bei extrem großen Höhenunterschieden zwischen Türunterkante und Boden. Außerdem kann die Feststellstange aus dem Rollstuhl heraus bedient werden, da sie weiter oben am Türblatt erreichbar ist. Wie funktioniert die Sperrplatte?Die Sperrplatte sichert die Feststellstange in ausgefahrener Position. Zum Lösen muss die Sperrplatte betätigt und gleichzeitig die Stange nach oben gezogen werden. Dadurch wird unbeabsichtigtes Lösen verhindert. Stahl verzinkt oder Edelstahl — welche Feststellstange?Die Ausführungen .02, .03, .10 und .70 haben eine Feststellstange aus Stahl verzinkt. Die eloxierten Ausführungen (.31, .32, .33, .47) haben eine Feststellstange aus Edelstahl-Rostfrei. Kann der KWS 1048 auch per Fuß bedient werden?Der KWS 1048 ist primär für Handbedienung konzipiert. Die Feststellstange wird nach unten gedrückt und die Sperrplatte per Hand betätigt. Für Fußbetätigung sind die Tretbolzen KWS 1044/1045/1046 geeignet. Ist der KWS 1048 für den Außenbereich geeignet?Ausführungen mit Edelstahl-Feststellstange bieten erhöhte Korrosionsbeständigkeit. Für dauerhafte Außenanwendung sind Umgebungsbedingungen und Witterungseinflüsse zu prüfen. Welches maximale Türgewicht trägt der KWS 1048?Der KWS 1048 ist für Türen bis 80 kg ausgelegt. Was ist der Abstand zwischen Türunterkante und Stopfen?Der Abstand beträgt 20 mm. Dies ist bei der Montage zu berücksichtigen. Ist der Gummistopfen austauschbar?Ja. Der Ersatzgummi KWS 9907 ist als Zubehör erhältlich. Kaufberatung: Türfeststeller für barrierefreie Bereiche Feststellstange oder Tretbolzen — was ist besser für Rollstuhlfahrer?Die Feststellstange KWS 1048 ist speziell für die Bedienung aus sitzender Position konzipiert (Handbedienung, 250 mm Hub). Tretbolzen erfordern Fußbetätigung und sind für Rollstuhlfahrer nicht geeignet. Kann ich den KWS 1048 auch bei normalem Bodenabstand einsetzen?Ja, der 250 mm Hub funktioniert auch bei geringem Bodenabstand. Der Vorteil liegt in der Handbedienung und der höheren Erreichbarkeit der Feststellstange am Türblatt. Darf ein mechanischer Türfeststeller an Brandschutztüren eingesetzt werden?Nein. Mechanische Türfeststeller wie der KWS 1048 sind nicht für Brandschutz- oder Rauchschutztüren zugelassen. Dafür werden bauaufsichtlich zugelassene Feststellanlagen mit Rauchmelderauslösung benötigt. Gibt es eine Alternative mit elektrischer Auslösung?Für automatisches Feststellen und Lösen kommen Magnet-Türfeststeller (z. B. KWS 1018) oder bauaufsichtlich zugelassene Feststellanlagen in Frage. Diese erfordern jedoch eine Stromversorgung. Welche Normen gelten für barrierefreie Türfeststellung?DIN 18040 regelt die Anforderungen an barrierefreies Bauen. Der KWS 1048 unterstützt die Anforderungen an Zugänglichkeit durch die Handbedienung aus sitzender Position. Passende Türschließer: dormakaba TS 93, dormakaba TS 98 XEA, GEZE TS 5000 mit Feststelleinheit. Türfeststeller halten die Tür offen — der Türschließer sorgt für das kontrollierte Schließen.

Kurz & Knapp Einsatzbereich: Außentüren, Industrietüren und schwere Türen Hub 300 mm, Gesamtlänge eingefahren 450 mm / ausgefahren 750 mm Standard-Endlagendämpfung ab ca. 40° Kolbenstange hartverchromt, Zylinder Stahl lackiert RAL 9006 seidenmatt Max. Türgewicht 200 kg, max. Öffnungswinkel 120° DICTATOR Türöffnungsbegrenzer TB 14-28 mit Hub 300 mm Der DICTATOR Türöffnungsbegrenzer TB 14-28 schützt Türen, Wände und Beschläge vor Beschädigungen durch unkontrolliertes Aufschlagen. Er dämpft eine zu hohe Öffnungsgeschwindigkeit ab und begrenzt den maximalen Öffnungswinkel zuverlässig. Die Baureihe TB 14-28 ist konzipiert für außentüren, industrietüren und schwere türen. Die standard-endlagendämpfung ab ca. 40° sorgt für ein kontrolliertes Abbremsen der Tür. Kombination mit DICTATOR Obertürschließer OTS möglich (bei Hub 300 mm). Die Kolbenstange ist hartverchromt, der Zylinder besteht aus Stahl mit Lackierung in RAL 9006 seidenmatt. Anschlussteile und Befestigungsmaterial sind verzinkt. Der Türöffnungsbegrenzer ist für Türen bis 200 kg Türgewicht ausgelegt. Vorteile Schutz vor Wandschäden — Kontrolliertes Abbremsen verhindert Beschädigungen an Türen, Wänden und Beschlägen Zuverlässige Endlagendämpfung — Bewährte Standard-Dämpfung ab ca. 40° Öffnungswinkel Langlebige Materialien — Hartverchromte Kolbenstange und Stahlzylinder RAL 9006 Einfache Montage — Verschiedene Befestigungsoptionen mit Standardzubehör EinsatzbereichPrimärer Einsatz: Außentüren, Industrietüren, schwere TürenMax. Türgewicht: 200 kgMax. Öffnungswinkel: 120°OTS-Kombination: Ja — gleichzeitiger Betrieb mit Obentürschließer möglich Technische Daten EigenschaftWert BaureiheTB 14-28 Hub300 mm Gesamtlänge eingefahren450 mm Gesamtlänge ausgefahren750 mm KolbenstangeØ 14 mm, hartverchromt ZylinderØ 28 mm, Stahl lackiert RAL 9006 AugeØ 8 mm EndlagendämpfungStandard-Endlagendämpfung ab ca. 40° Max. Türgewicht200 kg Max. Öffnungswinkel120° (je nach Montage) BefestigungAnschlussteile verzinkt Material & OberflächeKolbenstange: Ø 14 mm, Stahl hartverchromtZylinder: Ø 28 mm, Stahl lackiert RAL 9006 (weißaluminium seidenmatt)Auge: Ø 8 mmAnschlussteile: Stahl verzinktDämpfungsmedium: SilikonölAuch erhältlich in: V2A und V4A (ab Hub 300 mm) — auf AnfrageMontagehinweiseFeststellpunkt so weit wie möglich vom Türband entfernt wählen — maximale Bremswirkung bei größtem AbstandFlügelböckchen (Art. 205197) am Türblatt befestigen (türseitig)Wandseitiges Befestigungszubehör (Befestigungsflansch Ø 42 mm (Art. 205261) oder Winkel) an Wand oder Zarge montierenBolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) einsetzen — verbindet Türöffnungsbegrenzer mit BefestigungszubehörTüröffnungsbegrenzer einhängen und Funktion prüfenHinweis: Dübel und Schrauben sind bauseits bereitzustellen. Montageabstand (eingefahren): 450 mm, (ausgefahren): 750 mm.Bei Kombination mit Obentürschließer: TB-OTS Befestigungskonsole oder TB-OTS Winkel verwendenLieferumfangEnthalten:Türöffnungsbegrenzer TB 14-28 mit Auge Ø 8 mm (Hub 300 mm) — Variante mit/ohne Feststelleinheit wählbarNicht enthalten — separat bestellen:Flügelböckchen (Art. 205197) — türseitige BefestigungBolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm) — VerbindungBefestigungsflansch Ø 42 mm (Art. 205261) oder Winkel — wandseitige BefestigungDübel und Schrauben (bauseits)Alternativ: Komplett-Set mit Türöffnungsbegrenzer + Flügelböckchen + Befestigungszubehör bestellen. Baureihen-Vergleich DICTATOR Türöffnungsbegrenzer BaureiheEinsatzbereichDämpfungOTS-KombinationHübe TB 10-23Innentüren, leichte TürenStandard ab 40°Nein200, 250 mm TB 14-28Außentüren, IndustrietürenStandard ab 40°Ja (Hub 300/400)200, 250, 300, 400 mm TBP 10-29Flucht- und RettungswegeProgressiv ab 55°Ja (Hub 300/400)200, 250, 300, 400 mm TBR 10-28Mittlere Türen, regulierbarRegulierbar ab 40°Nein200, 250, 300 mm TBR 14-35Übergroße Türen und ToreRegulierbar ab 40°Nein250–550 mm Normen & QualitätDICTATOR Technik GmbH — deutscher Hersteller seit 1932Fertigung in den NiederlandenHydraulische Öldämpfung mit SilikonölCE-konformWichtige HinweiseDämpfungsbeginn anpassbar: Durch Reduzierung der Ölfüllmenge lässt sich der Beginn der Endlagendämpfung verzögernWartung & PflegeÖldämpfer sind wartungsarm — keine regelmäßige Schmierung erforderlichSichtprüfung auf Ölaustritt am Zylinder empfohlen (halbjährlich)Bei nachlassender Dämpfung: Ölfüllstand prüfen, ggf. Silikonöl nachfüllenDämpfungsbeginn anpassbar durch Reduzierung der Ölfüllmenge (Feineinstellung)Kolbenstange bei Verschmutzung mit weichem Tuch reinigen — keine aggressiven ReinigungsmittelLebensdauer: Hochwertige DICTATOR-Hydraulik, ausgelegt für jahrelangen Dauerbetrieb Häufige Fragen Für welche Türen ist der DICTATOR TB 14-28 geeignet?Der TB 14-28 ist ausgelegt für außentüren, industrietüren und schwere türen mit einem maximalen Türgewicht von 200 kg. Ab welchem Öffnungswinkel setzt die Dämpfung ein?Die standard-endlagendämpfung ab ca. 40°. Der genaue Winkel hängt von der Montageposition und der Türgeometrie ab. Kann der Türöffnungsbegrenzer mit einem Obertürschließer kombiniert werden?Ja, der TB 14-28 mit Hub 300 mm ist mit dem DICTATOR Obertürschließer OTS kombinierbar. Die Montage erfolgt parallel auf der Bandseite der Tür. Welches Montagezubehör wird benötigt?Für die Montage benötigen Sie ein Flügelböckchen (türseitig) und einen Befestigungsflansch oder -winkel (zargen-/wandseitig). Die Auswahl hängt von der Einbausituation ab. Alternativ sind Komplett-Sets mit abgestimmtem Zubehör erhältlich. Kaufberatung Türöffnungsbegrenzer Welchen DICTATOR Türöffnungsbegrenzer brauche ich?Die Wahl hängt vom Einsatzort und der Türsituation ab: TB 10-23 für leichte Innentüren, TB 14-28 für schwere Außen- und Industrietüren, TBP 10-29 für Flucht- und Rettungswege, TBR 10-28 und TBR 14-35 für Anwendungen, bei denen die Dämpfung individuell eingestellt werden muss. Welchen Hub benötige ich?Der Hub bestimmt den maximalen Öffnungswinkel. Je größer der Hub, desto weiter kann die Tür geöffnet werden. Der richtige Hub hängt von der Türbreite, dem gewünschten Öffnungswinkel und der Montageposition ab. Standardhübe sind 200 und 250 mm, bei größeren Türen 300 oder 400 mm. Benötigtes ZubehörTürseitig: Flügelböckchen (Art. 205197)Wandseitig: Befestigungsflansch Ø 42 mm (Art. 205261)Alternativ Wandseite: Befestigungswinkel (Art. 205262 / 205263 / 205489 / 205462)Verbindung: Bolzen Ø 8 mm (Art. 205511 Distanz 25 mm oder Art. 205514 Distanz 45 mm)OTS-Kombination: Befestigungskonsole TB-OTS DIN links (Art. 205507) oder DIN rechts (Art. 205508)Niveauausgleich: Unterlegplatte 220×46 mm (Art. 205503)

GEZE TS 4000 E — Gestängetürschließer mit elektrischer FeststellungKurz & Knapp:Obenliegender Gestängetürschließer mit elektrischer Feststellung im GestängeSchließkraftgröße EN 1-6, Flügelbreiten bis 1400 mmElektrische Feststellung im Bereich 80°–175°, Spannungsversorgung 24 V DCGeprüft nach EN 1154 und EN 1155 für Feuer- und RauchschutztürenAnschluss an Rauchschalterzentrale (RSZ 7) für automatisches Schließen bei RauchalarmProduktbeschreibungDer GEZE TS 4000 E ist ein obenliegender Gestängetürschließer mit integrierter elektrischer Feststellung im Gestänge. Er hält Brandschutztüren zuverlässig in einer frei wählbaren Position zwischen 80° und 175° offen und gibt sie bei Stromunterbrechung — etwa durch eine Rauchschalterzentrale — automatisch zum Schließen frei.Der Türschließer eignet sich für einflügelige Feuer- und Rauchschutztüren mit Flügelbreiten bis 1400 mm. Die Schließkraft ist stufenlos von EN 1 bis EN 6 einstellbar, ebenso die Schließgeschwindigkeit und die integrierte Öffnungsdämpfung. Die optische Schließkraftanzeige erleichtert die korrekte Einstellung bei der Montage.Der TS 4000 E wird mit 24 V DC versorgt und erreicht die Schutzart IP43. Er ist kompatibel mit dem GEZE Feststellanlagen-System FA GC 150 und lässt sich mit einer Rauchschalterzentrale RSZ 7 sowie Rauchmeldern GC 152 oder Funkkomponenten GC 171/172/175 kombinieren.Ihre VorteileElektrische Feststellung 80°–175° — Hält Brandschutztüren offen, schließt automatisch bei RauchalarmSchließkraft EN 1-6 — Stufenlos einstellbar für Flügelbreiten bis 1400 mmIntegrierte Öffnungsdämpfung — Schützt Wände und Einbauten vor unkontrolliertem AufschlagenOptische Schließkraftanzeige — Korrekte Einstellung auf einen Blick erkennbarKompatibel mit FA GC 150 — Erweiterbar zur vollständigen Feststellanlage mit RSZ 7 und RauchmeldernTechnische DatenEigenschaftWertSchließkraftgrößeEN 1-6Flügelbreite max.1400 mmFeststellbereich80°–175°Spannungsversorgung24 V DCSchutzartIP43ÖffnungsdämpfungJa, integriertÖffnungswinkel max.180°MontageBandseiteTürartFeuer- und RauchschutztürenKompatibilitätDer GEZE TS 4000 E ist Bestandteil des Feststellanlagen-Systems FA GC 150. Folgende Komponenten können angeschlossen werden:Rauchschalterzentrale RSZ 7 — Zentrale Steuerung mit integriertem RauchmelderDeckenrauchmelder GC 152 — Zusätzlicher Rauchmelder nach EN 54-7Funkmodul GC 171 — Kabellose Anbindung von Rauchmeldern und TasternFunkrauchmelder GC 172 — Kabellos, geeignet für NachrüstungHandauslösetaster AS 500 — Manuelle Auslösung der FeststellanlageGestänge TS 4000/2000 — Normal- und Feststellgestänge kompatibelMontageDer TS 4000 E wird auf der Bandseite der Tür montiert. Der Schließerkörper wird auf dem Türblatt befestigt, das Gestänge mit dem Türrahmen verbunden. Die elektrische Feststellung sitzt im Gestänge und wird über ein Kabel mit 24 V DC versorgt.Bei Einsatz als Feststellanlage wird der Schließer über ein Kabel mit der Rauchschalterzentrale RSZ 7 verbunden. Die RSZ 7 wird über der Türöffnung montiert und mit 230 V AC versorgt.Normen und ZulassungenNormBeschreibungEN 1154Türschließmittel mit kontrolliertem SchließablaufEN 1155Elektrisch gesteuerte FeststellvorrichtungenCE-KennzeichnungKonformität mit europäischen Normen Welche GEZE Feststellanlage für welchen Einsatz? ModellFlügelFeststellungSpannungRauchmelderBesonderheit TS 5000 IS2IS (Bowdenzug)—ExternMechanische Schließfolgeregelung, Bowdenzug-Steuerung TS 5000 ISM2ISM (Gleitschiene)—ExternMechanische Schließfolgeregelung ohne Bowdenzug TS 5000 E-ISM2E-ISM (elektr.)24 V DCR-ISMElektromech. Feststellung + ISM in einer Gleitschiene TS 5000 L-ISM2L-ISM—ExternFür schwere/breite Türen, Bandgegenseite TS 5000 L-ISM VPK2L-ISM (VPK)—ExternKompl. Verpackungseinheit L-ISM, Montageplatte inkl. TS 5000 L-IS2L-IS (Bowdenzug)—ExternFür schwere Türen, IS-System mit Bowdenzug TS 4000 E1Elektrisch24 V DCExtern (RSZ)Gestänge-Schließer, gestängemontiert TS 4000 EFS1EFS (Freilauf)24 V DCExtern (RSZ)Freilauf — Tür lässt sich ohne Widerstand öffnen TS 4000 R1R (Rauch)230 V ACR-GleitschieneAlles-in-einer-Schiene: RSZ + Rauchmelder integriert EinsatzgebieteKrankenhäuser und KlinikenBrandschutztüren in Flurbereichen, Stationszugängen und OP-Trakten. Barrierefreier Durchgang für Bettentransporte und Rollstühle. Hygieneanforderungen durch berührungsloses Passieren erfüllt.Pflegeeinrichtungen und SeniorenheimeBarrierefreie Brandschutztüren nach DIN 18040 in Wohnbereichen und Fluchtwegen. Bewohner mit eingeschränkter Mobilität passieren die festgestellte Tür ohne Kraftaufwand.Hotels und BeherbergungsbetriebeBrandabschnittstüren in Fluren und Treppenhäusern. Gäste erwarten offene, einladende Flurbereiche — die Feststellanlage hält Türen offen und schließt bei Rauchalarm selbsttätig.Büro- und VerwaltungsgebäudeBrandschutztüren zwischen Gebäudeabschnitten. Hohe Durchgangsfrequenz erfordert festgestellte Türen für ungehinderten Personenverkehr.Schulen und BildungseinrichtungenFluchtwege und Brandabschnitte in Schulfluren. Schüler und Lehrkräfte passieren häufig — festgestellte Türen vermeiden Verletzungsgefahr durch zufallende Türblätter.Fehlersuche & TroubleshootingProblem: Tür schließt nicht vollständigUrsache 1: Schließkraft zu niedrig eingestellt — Schließkraft-Ventil (von vorn zugänglich) auf höhere EN-Stufe einstellen.Ursache 2: Endschlag-Ventil zu stark gedrosselt — Endschlag öffnen, bis Tür vollständig ins Schloss fällt.Ursache 3: Türdichtung oder Schloss erzeugt zu hohen Widerstand — Dichtung und Schlossfalle prüfen.Problem: Tür lässt sich schwer öffnenUrsache: Schließkraft zu hoch eingestellt oder Öffnungsdämpfung zu stark.Lösung: Schließkraft reduzieren (stufenlos einstellbar). Bei barrierefreien Türen DIN 18040 beachten: max. 25 N Bedienkraft bei EN 3–4.Problem: Feststellung löst nicht bei RauchalarmUrsache 1: Kabelverbindung zwischen Rauchschalterzentrale und Türschließer unterbrochen — Kabel und Klemmen prüfen.Ursache 2: Spannungsversorgung ausgefallen — 24 V DC am Türschließer messen.Ursache 3: Rauchmelder verschmutzt oder defekt — Funktionsprüfung mit Prüfaerosol durchführen.Problem: Tür bleibt nicht in FeststellpositionUrsache 1: Feststellbereich falsch eingestellt — Feststellwinkel zwischen 80° und 175° einstellen.Ursache 2: Spannung am Feststellmagneten zu niedrig — Ausgangsspannung der RSZ prüfen (18–28 V DC).Problem: Hydrauliköl tritt ausUrsache: Dichtung im Schließkörper defekt — Türschließer austauschen. Reparatur am Hydraulikventil nicht vorgesehen.Wartung & Prüfung nach DIN 14677PrüfungIntervallDurchführungUmfangFunktionsprüfungMonatlichEingewiesene PersonRauchmelder mit Prüfaerosol auslösen, Tür muss selbsttätig schließen, Handtaster betätigenUmstellung auf vierteljährlichNach 12 fehlerfreien MonatsprüfungenEingewiesene PersonWie monatliche Prüfung — Umstellung dokumentierenJährliche FachprüfungJährlichFachkraft nach DIN 14677-2Vollständige Inspektion: Schließkraft, Schließgeschwindigkeit, Feststellfunktion, Kabelverbindungen, Spannungsversorgung, Rauchmelder-ZustandRauchmelder-Tausch8 JahreFachkraftHerstelldatum auf Typenschild prüfen — Melder nach 8 Jahren austauschen (DIN 14677)Prüfbuch führenFortlaufendBetreiberAlle Prüfungen dokumentieren, Prüfbuch für wiederkehrende Prüfungen bereithaltenPrüfmittel: Prüfaerosol (z.B. Hekatron 918/5, FCKW-frei) für optische Rauchschalter. Rauchmelder dürfen nicht gereinigt oder geöffnet werden — bei Verschmutzung austauschen.Abnahme: Nach Erstmontage und nach jedem Gerätetausch mit einem Gerät, das nicht in der letzten Zulassung aufgeführt war, ist eine Neuabnahme durch autorisiertes Fachpersonal erforderlich.Häufige FragenKann der GEZE TS 4000 E als Feststellanlage verwendet werden?Ja, in Kombination mit einer Rauchschalterzentrale RSZ 7 und einem Rauchmelder GC 152 oder GC 151 bildet er eine DIBt-zugelassene Feststellanlage nach EN 1155.Welche Spannungsversorgung benötigt der TS 4000 E?Der Türschließer selbst benötigt 24 V DC. Die Rauchschalterzentrale RSZ 7 wird mit 230 V AC versorgt und liefert die 24 V DC für den Schließer.Für welche Flügelbreiten ist der TS 4000 E geeignet?Bis 1400 mm Flügelbreite bei EN 1-6. Für barrierefreie Türen nach DIN 18040 bis 1100 mm bei EN 4.Kann der TS 4000 E auch ohne Feststellung betrieben werden?Ja, ohne Stromversorgung arbeitet der TS 4000 E wie ein normaler Türschließer und schließt die Tür kontrolliert. Kaufberatung: GEZE TS 4000 E — Feststellanlage mit Gestänge TS 4000 E oder TS 5000 E — welche Feststellanlage?Der TS 4000 E arbeitet mit Gestänge, der TS 5000 E mit Gleitschiene. Funktional sind beide für einflügelige Brandschutztüren geeignet. Der TS 5000 E bietet mehr Zubehör-Optionen (ECline, ISM, R-ISM). Der TS 4000 E ist die bewährte Wahl, wenn bereits Gestänge-Montage besteht. TS 4000 E oder TS 4000 EFS — brauche ich Freilauf?Der TS 4000 EFS hat eine Freilauffunktion: Die Tür lässt sich ohne Widerstand öffnen und schließt erst bei Stromunterbrechung (Rauchalarm). Der TS 4000 E hat immer die normale Schließkraft. Für barrierefreie Brandschutztüren empfehlen wir den EFS. TS 4000 E oder TS 4000 R — externer oder integrierter Rauchmelder?Der TS 4000 E benötigt einen externen Rauchmelder und eine Rauchschalterzentrale. Der TS 4000 R hat den Rauchmelder direkt integriert — kompakter, aber weniger flexibel bei der Rauchmelderposition. Welche Komponenten brauche ich zusätzlich zum TS 4000 E?Für eine vollständige Feststellanlage benötigen Sie: einen Rauchmelder (z. B. GEZE RM 1003 oder GC 152), eine Rauchschalterzentrale RSZ 6 und ggf. einen Haftmagneten. Kann ich meinen Standard-TS 4000 zur Feststellanlage nachrüsten?Nein, der Standard-TS 4000 kann nicht nachgerüstet werden. Der TS 4000 E ist ein eigenständiges Modell mit integriertem Feststellmechanismus. Ein Austausch des Türschließerkörpers ist erforderlich.
