DICTATOR Türöffnungsbegrenzer TBR 14-35 regulierbar Hub 500 mm Auge 10 mm

DICTATOR Türöffnungsbegrenzer TBR mit Feststellung

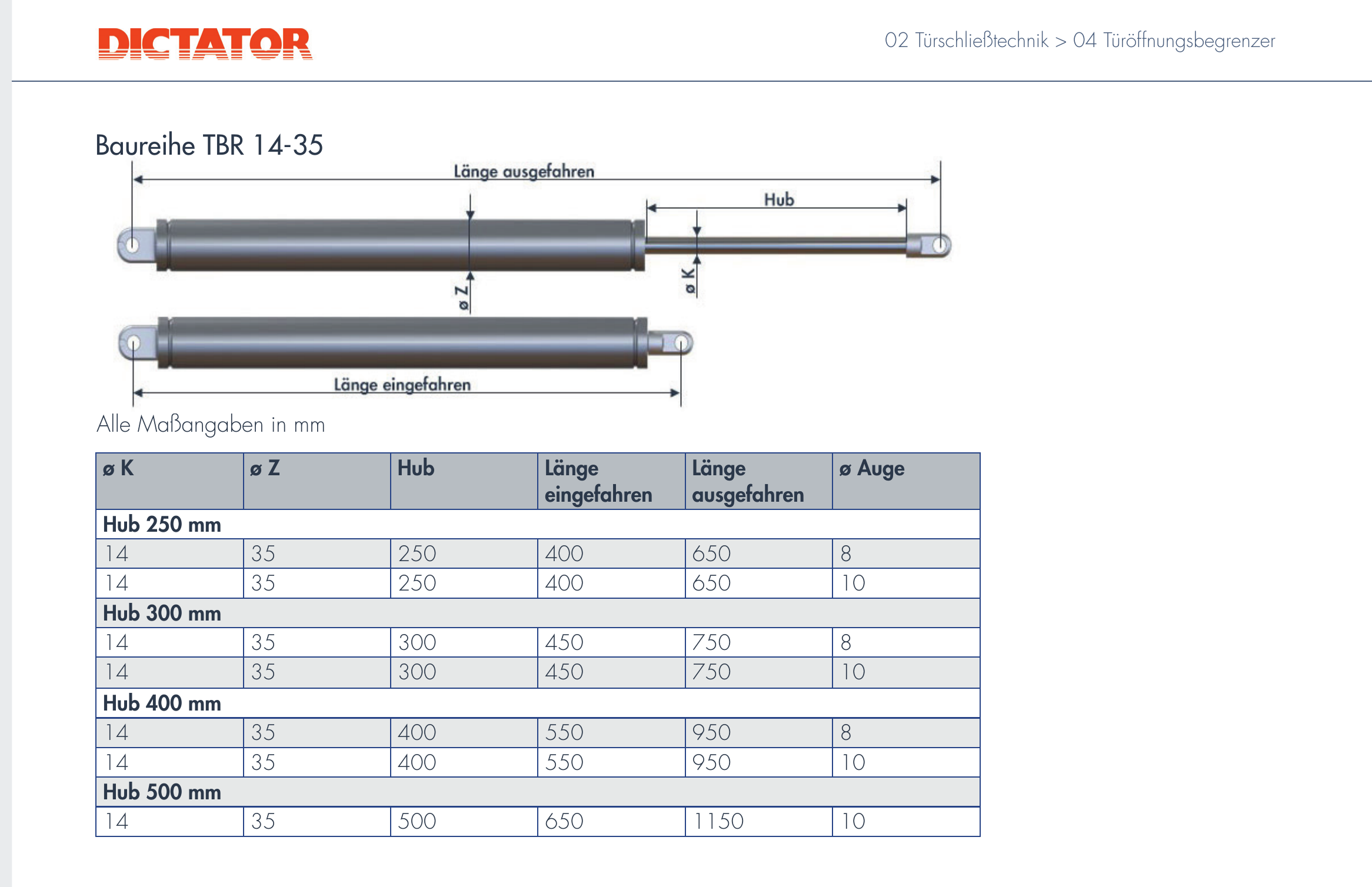

Maßzeichnung DICTATOR Türöffnungsbegrenzer TBR ohne Feststellung

504,50 €*

inkl. MwSt

423,95 €

zzgl. MwSt

Feststellung

Artikelnummer: 302235-2

DICTATOR Türöffnungsbegrenzer TBR 14-35 – Hub 500 mm, Auge Ø 10 mm, regulierbar

Regulierbarer Türöffnungsbegrenzer der Baureihe TBR 14-35 mit 500 mm Hub und Auge Ø 10 mm: eingefahren 650 mm, ausgefahren 1150 mm. Für übergroße Türen, Tore und Schwerlastanwendungen bis 200 kg.

Kurz & Knapp

Einsatzbereich: Übergroße Türen, Tore und Schwerlastanwendungen
Hub 500 mm, Gesamtlänge eingefahren 650 mm / ausgefahren 1150 mm
Regulierbare Endlagendämpfung ab ca. 40°
Kolbenstange hartverchromt, Zylinder Stahl lackiert RAL 9006 seidenmatt
Max. Türgewicht 200 kg, max. Öffnungswinkel 120°

Der DICTATOR Türöffnungsbegrenzer TBR 14-35 schützt Türen, Wände und Beschläge vor Beschädigungen durch unkontrolliertes Aufschlagen. Er dämpft eine zu hohe Öffnungsgeschwindigkeit ab und begrenzt den maximalen Öffnungswinkel zuverlässig.

Die Baureihe TBR 14-35 ist konzipiert für übergroße Türen, tore und Schwerlastanwendungen. Die regulierbare Endlagendämpfung ab ca. 40° sorgt für ein kontrolliertes Abbremsen der Tür.

Die Kolbenstange ist hartverchromt, der Zylinder besteht aus Stahl mit Lackierung in RAL 9006 seidenmatt. Anschlussteile und Befestigungsmaterial sind verzinkt. Der Türöffnungsbegrenzer ist für Türen bis 200 kg Türgewicht ausgelegt.

Vorteile

Schutz vor Wandschäden — Kontrolliertes Abbremsen verhindert Beschädigungen an Türen, Wänden und Beschlägen
Regulierbare Dämpfung — Dämpfungsstärke individuell einstellbar für verschiedene Türgewichte
Langlebige Materialien — Hartverchromte Kolbenstange und Stahlzylinder RAL 9006
Einfache Montage — Verschiedene Befestigungsoptionen mit Standardzubehör

Einsatzbereich

Primärer Einsatz: Übergroße Türen, Tore, extreme Einsatzsituationen
Max. Türgewicht: 200 kg
Max. Öffnungswinkel: 120°
Dämpfkraft: Stufenlos einstellbar — anpassbar an Türgewicht und gewünschte Bremswirkung

Technische Daten

Eigenschaft	Wert
Typenbezeichnung Hersteller	14-35-500-1/Öl-650-1150-A-A
Baureihe	TBR 14-35
Hub	500 mm
Gesamtlänge eingefahren	650 mm
Gesamtlänge ausgefahren	1150 mm
Kolbenstange	Ø 14 mm, hartverchromt
Zylinder	Ø 35 mm, Stahl lackiert RAL 9006
Auge	Ø 10 mm
Endlagendämpfung	Regulierbare Endlagendämpfung ab ca. 40°
Max. Türgewicht	200 kg
Max. Öffnungswinkel	120° (je nach Montage)
Befestigung	Anschlussteile verzinkt

Material & Oberfläche

Kolbenstange: Ø 14 mm, Stahl hartverchromt
Zylinder: Ø 35 mm, Stahl lackiert RAL 9006 (weißaluminium seidenmatt)
Auge: Ø 10 mm
Anschlussteile: Stahl verzinkt
Dämpfungsmedium: Silikonöl
Auch erhältlich in: V2A (ausgewählte Hublängen) — auf Anfrage

Montagehinweise

Feststellpunkt so weit wie möglich vom Türband entfernt wählen — maximale Bremswirkung bei größtem Abstand
Flügelböckchen (Art. 205197) am Türblatt befestigen (türseitig)
Wandseitiges Befestigungszubehör (Befestigungsflansch 65×25 mm (Art. 205469) oder Befestigungsplatte 45×220 mm (Art. 205460) oder Winkel) an Wand oder Zarge montieren
Bolzen Ø 10 mm (Art. 205517 Distanz 25 mm oder Art. 205520 Distanz 45 mm) einsetzen — verbindet Türöffnungsbegrenzer mit Befestigungszubehör
Türöffnungsbegrenzer einhängen und Funktion prüfen

Hinweis: Dübel und Schrauben sind bauseits bereitzustellen. Montageabstand (eingefahren): 650 mm, (ausgefahren): 1150 mm.

Lieferumfang

Enthalten:

Türöffnungsbegrenzer TBR 14-35 mit Auge Ø 10 mm (Hub 500 mm)

Nicht enthalten — separat bestellen:

Flügelböckchen (Art. 205197) — türseitige Befestigung
Bolzen Ø 10 mm (Art. 205517 Distanz 25 mm oder Art. 205520 Distanz 45 mm) — Verbindung
Befestigungsflansch 65×25 mm (Art. 205469) oder Befestigungsplatte 45×220 mm (Art. 205460) oder Winkel — wandseitige Befestigung
Dübel und Schrauben (bauseits)

Alternativ: Komplett-Set mit Türöffnungsbegrenzer + Flügelböckchen + Befestigungszubehör bestellen.

Baureihen-Vergleich DICTATOR Türöffnungsbegrenzer

Baureihe	Einsatzbereich	Dämpfung	OTS-Kombination	Hübe
TB 10-23	Innentüren, leichte Türen	Standard ab 40°	Nein	200, 250 mm
TB 14-28	Außentüren, Industrietüren	Standard ab 40°	Ja (Hub 300/400)	200, 250, 300, 400 mm
TBP 10-29	Flucht- und Rettungswege	Progressiv ab 55°	Ja (Hub 300/400)	200, 250, 300, 400 mm
TBR 10-28	Mittlere Türen, regulierbar	Regulierbar ab 40°	Nein	200, 250, 300 mm
TBR 14-35	Übergroße Türen und Tore	Regulierbar ab 40°	Nein	250–550 mm

Normen & Qualität

DICTATOR Technik GmbH — deutscher Hersteller seit 1932
Fertigung in den Niederlanden
Hydraulische Öldämpfung mit Silikonöl
CE-konform

Wartung & Pflege

Öldämpfer sind wartungsarm — keine regelmäßige Schmierung erforderlich
Sichtprüfung auf Ölaustritt am Zylinder empfohlen (halbjährlich)
Bei nachlassender Dämpfung: Ölfüllstand prüfen, ggf. Silikonöl nachfüllen
Regulierung der Dämpfkraft jederzeit möglich — Einstellschraube am Zylinder
Kolbenstange bei Verschmutzung mit weichem Tuch reinigen — keine aggressiven Reinigungsmittel
Lebensdauer: Hochwertige DICTATOR-Hydraulik, ausgelegt für jahrelangen Dauerbetrieb

Häufige Fragen

Für welche Türen ist der DICTATOR TBR 14-35 mit 500 mm Hub geeignet?
Der TBR 14-35 ist ausgelegt für übergroße Türen, tore und Schwerlastanwendungen mit einem maximalen Türgewicht von 200 kg.

Ab welchem Öffnungswinkel dämpft der DICTATOR TBR 14-35 mit 500 mm Hub?
Die regulierbare Endlagendämpfung ab ca. 40°. Der genaue Winkel hängt von der Montageposition und der Türgeometrie ab.

Welches Montagezubehör braucht der DICTATOR TBR 14-35 mit 500 mm Hub?
Für die Montage benötigen Sie ein Flügelböckchen (türseitig) und einen Befestigungsflansch oder -winkel (zargen-/wandseitig). Die Auswahl hängt von der Einbausituation ab. Alternativ sind Komplett-Sets mit abgestimmtem Zubehör erhältlich.

Kaufberatung Türöffnungsbegrenzer

Benötigtes Zubehör

Türseitig: Flügelböckchen (Art. 205197)
Wandseitig: Befestigungsflansch 65×25 mm (Art. 205469) oder Befestigungsplatte 45×220 mm (Art. 205460)
Alternativ Wandseite: Befestigungswinkel (Art. 205262 / 205263 / 205489 / 205462)
Verbindung: Bolzen Ø 10 mm (Art. 205517 Distanz 25 mm oder Art. 205520 Distanz 45 mm)
Niveauausgleich: Unterlegplatte 220×46 mm (Art. 205503)
Hohlwandmontage: Gegenplatte mit Gewindehülsen (Art. 205461)
