DICTATOR Türöffnungsbegrenzer TBR 14-35 regulierbar Hub 300 mm Auge 10 mm
396,81 €*
inkl. MwSt
333,45 €
zzgl. MwSt
Kurz & Knapp
- Einsatzbereich: Übergroße Türen, Tore und Schwerlastanwendungen
- Hub 300 mm, Gesamtlänge eingefahren 450 mm / ausgefahren 750 mm
- Regulierbare Endlagendämpfung ab ca. 40°
- Kolbenstange hartverchromt, Zylinder Stahl lackiert RAL 9006 seidenmatt
- Max. Türgewicht 200 kg, max. Öffnungswinkel 120°
DICTATOR Türöffnungsbegrenzer TBR 14-35 mit Hub 300 mm
Der DICTATOR Türöffnungsbegrenzer TBR 14-35 schützt Türen, Wände und Beschläge vor Beschädigungen durch unkontrolliertes Aufschlagen. Er dämpft eine zu hohe Öffnungsgeschwindigkeit ab und begrenzt den maximalen Öffnungswinkel zuverlässig.
Die Baureihe TBR 14-35 ist konzipiert für übergroße türen, tore und schwerlastanwendungen. Die regulierbare endlagendämpfung ab ca. 40° sorgt für ein kontrolliertes Abbremsen der Tür.
Die Kolbenstange ist hartverchromt, der Zylinder besteht aus Stahl mit Lackierung in RAL 9006 seidenmatt. Anschlussteile und Befestigungsmaterial sind verzinkt. Der Türöffnungsbegrenzer ist für Türen bis 200 kg Türgewicht ausgelegt.
Vorteile
- Schutz vor Wandschäden — Kontrolliertes Abbremsen verhindert Beschädigungen an Türen, Wänden und Beschlägen
- Regulierbare Dämpfung — Dämpfungsstärke individuell einstellbar für verschiedene Türgewichte
- Langlebige Materialien — Hartverchromte Kolbenstange und Stahlzylinder RAL 9006
- Einfache Montage — Verschiedene Befestigungsoptionen mit Standardzubehör
Einsatzbereich
- Primärer Einsatz: Übergroße Türen, Tore, Schwerlastanwendungen
- Max. Türgewicht: 200 kg
- Max. Öffnungswinkel: 120°
- Dämpfkraft: Stufenlos einstellbar — anpassbar an Türgewicht und gewünschte Bremswirkung
Technische Daten
| Eigenschaft | Wert |
|---|---|
| Baureihe | TBR 14-35 |
| Hub | 300 mm |
| Gesamtlänge eingefahren | 450 mm |
| Gesamtlänge ausgefahren | 750 mm |
| Kolbenstange | Ø 14 mm, hartverchromt |
| Zylinder | Ø 35 mm, Stahl lackiert RAL 9006 |
| Auge | Ø 10 mm |
| Endlagendämpfung | Regulierbare Endlagendämpfung ab ca. 40° |
| Max. Türgewicht | 200 kg |
| Max. Öffnungswinkel | 120° (je nach Montage) |
| Befestigung | Anschlussteile verzinkt |
Material & Oberfläche
- Kolbenstange: Ø 14 mm, Stahl hartverchromt
- Zylinder: Ø 35 mm, Stahl lackiert RAL 9006 (weißaluminium seidenmatt)
- Auge: Ø 10 mm
- Anschlussteile: Stahl verzinkt
- Dämpfungsmedium: Silikonöl
- Auch erhältlich in: V2A (ausgewählte Hublängen) — auf Anfrage
Montagehinweise
- Feststellpunkt so weit wie möglich vom Türband entfernt wählen — maximale Bremswirkung bei größtem Abstand
- Flügelböckchen (Art. 205197) am Türblatt befestigen (türseitig)
- Wandseitiges Befestigungszubehör (Befestigungsflansch 65×25 mm (Art. 205469) oder Befestigungsplatte 45×220 mm (Art. 205460) oder Winkel) an Wand oder Zarge montieren
- Bolzen Ø 10 mm (Art. 205517 Distanz 25 mm oder Art. 205520 Distanz 45 mm) einsetzen — verbindet Türöffnungsbegrenzer mit Befestigungszubehör
- Türöffnungsbegrenzer einhängen und Funktion prüfen
Hinweis: Dübel und Schrauben sind bauseits bereitzustellen. Montageabstand (eingefahren): 450 mm, (ausgefahren): 750 mm.
Lieferumfang
Enthalten:
- Türöffnungsbegrenzer TBR 14-35 mit Auge Ø 10 mm (Hub 300 mm)
Nicht enthalten — separat bestellen:
- Flügelböckchen (Art. 205197) — türseitige Befestigung
- Bolzen Ø 10 mm (Art. 205517 Distanz 25 mm oder Art. 205520 Distanz 45 mm) — Verbindung
- Befestigungsflansch 65×25 mm (Art. 205469) oder Befestigungsplatte 45×220 mm (Art. 205460) oder Winkel — wandseitige Befestigung
- Dübel und Schrauben (bauseits)
Alternativ: Komplett-Set mit Türöffnungsbegrenzer + Flügelböckchen + Befestigungszubehör bestellen.
Baureihen-Vergleich DICTATOR Türöffnungsbegrenzer
| Baureihe | Einsatzbereich | Dämpfung | OTS-Kombination | Hübe |
|---|---|---|---|---|
| TB 10-23 | Innentüren, leichte Türen | Standard ab 40° | Nein | 200, 250 mm |
| TB 14-28 | Außentüren, Industrietüren | Standard ab 40° | Ja (Hub 300/400) | 200, 250, 300, 400 mm |
| TBP 10-29 | Flucht- und Rettungswege | Progressiv ab 55° | Ja (Hub 300/400) | 200, 250, 300, 400 mm |
| TBR 10-28 | Mittlere Türen, regulierbar | Regulierbar ab 40° | Nein | 200, 250, 300 mm |
| TBR 14-35 | Übergroße Türen und Tore | Regulierbar ab 40° | Nein | 250–550 mm |
Normen & Qualität
- DICTATOR Technik GmbH — deutscher Hersteller seit 1932
- Fertigung in den Niederlanden
- Hydraulische Öldämpfung mit Silikonöl
- CE-konform
Wartung & Pflege
- Öldämpfer sind wartungsarm — keine regelmäßige Schmierung erforderlich
- Sichtprüfung auf Ölaustritt am Zylinder empfohlen (halbjährlich)
- Bei nachlassender Dämpfung: Ölfüllstand prüfen, ggf. Silikonöl nachfüllen
- Regulierung der Dämpfkraft jederzeit möglich — Einstellschraube am Zylinder
- Kolbenstange bei Verschmutzung mit weichem Tuch reinigen — keine aggressiven Reinigungsmittel
- Lebensdauer: Hochwertige DICTATOR-Hydraulik, ausgelegt für jahrelangen Dauerbetrieb
Häufige Fragen
Für welche Türen ist der DICTATOR TBR 14-35 geeignet?
Der TBR 14-35 ist ausgelegt für übergroße türen, tore und schwerlastanwendungen mit einem maximalen Türgewicht von 200 kg.
Ab welchem Öffnungswinkel setzt die Dämpfung ein?
Die regulierbare endlagendämpfung ab ca. 40°. Der genaue Winkel hängt von der Montageposition und der Türgeometrie ab.
Welches Montagezubehör wird benötigt?
Für die Montage benötigen Sie ein Flügelböckchen (türseitig) und einen Befestigungsflansch oder -winkel (zargen-/wandseitig). Die Auswahl hängt von der Einbausituation ab. Alternativ sind Komplett-Sets mit abgestimmtem Zubehör erhältlich.
Kaufberatung Türöffnungsbegrenzer
Welchen DICTATOR Türöffnungsbegrenzer brauche ich?
Die Wahl hängt vom Einsatzort und der Türsituation ab: TB 10-23 für leichte Innentüren, TB 14-28 für schwere Außen- und Industrietüren, TBP 10-29 für Flucht- und Rettungswege, TBR 10-28 und TBR 14-35 für Anwendungen, bei denen die Dämpfung individuell eingestellt werden muss.
Welchen Hub benötige ich?
Der Hub bestimmt den maximalen Öffnungswinkel. Je größer der Hub, desto weiter kann die Tür geöffnet werden. Der richtige Hub hängt von der Türbreite, dem gewünschten Öffnungswinkel und der Montageposition ab. Standardhübe sind 200 und 250 mm, bei größeren Türen 300 oder 400 mm.
Benötigtes Zubehör
- Türseitig: Flügelböckchen (Art. 205197)
- Wandseitig: Befestigungsflansch 65×25 mm (Art. 205469) oder Befestigungsplatte 45×220 mm (Art. 205460)

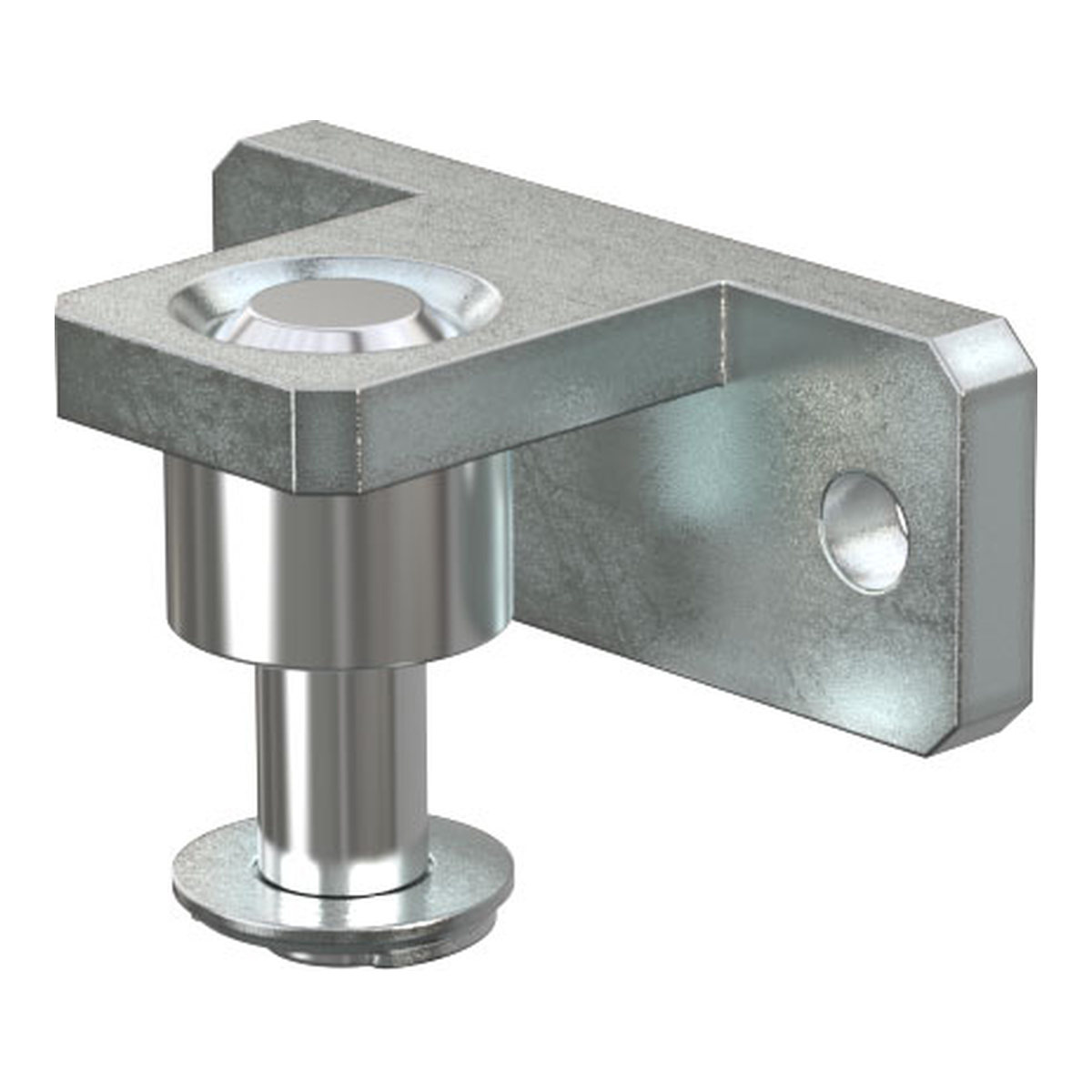

- Alternativ Wandseite: Befestigungswinkel (Art. 205262 / 205263 / 205489 / 205462)
- Verbindung: Bolzen Ø 10 mm (Art. 205517 Distanz 25 mm oder Art. 205520 Distanz 45 mm)
- Niveauausgleich: Unterlegplatte 220×46 mm (Art. 205503)
- Hohlwandmontage: Gegenplatte mit Gewindehülsen (Art. 205461)
