GEZE TS 5000 L-ISM VPK

GEZE TS 5000 L-ISM — Gleitschienentürschließer zweiflügelig, BandgegenseiteKurz & Knapp:Zweiflügeliges Türschließersystem für Montage auf der BandgegenseiteIntegrierte mechanische Schließfolgeregelung über ISM-GleitschieneSchließkraftgröße EN 2-6, Flügelbreiten bis 1400 mm, Bandabstand bis 2800 mmÖffnungswinkel max. 130°, Standflügelbreite min. 380 mmGeprüft nach EN 1154 für Feuer- und RauchschutztürenProduktbeschreibungDer GEZE TS 5000 L-ISM ist ein Gleitschienentürschließer für zweiflügelige Feuer- und Rauchschutztüren mit Montage auf der Bandgegenseite. Die durchgehende ISM-Gleitschiene enthält eine integrierte mechanische Schließfolgeregelung, die sicherstellt, dass der Standflügel immer vor dem Gangflügel schließt.Die Bandgegenseiten-Montage bietet eine unauffällige Optik — die Schließerkörper sind von der Öffnungsseite nicht sichtbar. Der maximale Öffnungswinkel beträgt 130°, die Mindestbreite des Standflügels 380 mm.Das System besteht aus zwei TS 5000 Schließerkörpern und einer ISM-Gleitschiene mit Schließfolgeregelung. Der Bandabstand kann bis 2800 mm betragen. Eine Erweiterung zur Feststellanlage ist durch Kombination mit einer R-ISM-Gleitschiene BG oder einer externen E-ISM-Gleitschiene BG möglich.Ihre VorteileBandgegenseiten-Montage — Schließer von der Öffnungsseite nicht sichtbarIntegrierte Schließfolgeregelung — Normgerecht nach EN 1158 ohne separate BauteileBis 2800 mm Bandabstand — Für große zweiflügelige TüranlagenMechanisches System — Keine Stromversorgung erforderlichErweiterbar — Aufrüstbar zur Feststellanlage mit R-ISM- oder E-ISM-Gleitschiene BGTechnische DatenEigenschaftWertSchließkraftgrößeEN 2-6Flügelbreite max.1400 mmBandabstand max.2800 mmStandflügelbreite min.380 mmÖffnungswinkel max.130°SchließfolgeregelungMechanisch, integriert in ISM-GleitschieneMontageBandgegenseiteFlügelanzahlZweiflügeligTürartFeuer- und RauchschutztürenKompatibilität und ErweiterungsmöglichkeitenR-ISM-Gleitschiene BG TS 5000 — Erweiterung zur Feststellanlage mit integriertem RauchmelderE-ISM-Gleitschiene BG — Erweiterung mit elektrischer FeststellungCB flex Mitnehmerklappe — Alternative SchließfolgeregelungPanikfunktion — Am Gangflügel verfügbar Alternativ kompatible Rauchmelder: Neben GEZE-eigenen Rauchmeldern auch Hekatron ORS 142 und ORS 155 F einsetzbar (über GEZE RSZ 6). MontageBeide Schließerkörper werden auf der Bandgegenseite auf dem Türrahmen (Sturz) montiert. Die durchgehende ISM-Gleitschiene wird an den Türblättern befestigt. Die Schließfolgeregelung ist in der Gleitschiene integriert und erfordert keine separate Einstellung.Die Mindestbreite des Standflügels beträgt 380 mm. Bei Bandabständen über 2000 mm ist die korrekte Auswahl der ISM-Gleitschienenlänge zu beachten.Normen und ZulassungenNormBeschreibungEN 1154Türschließmittel mit kontrolliertem SchließablaufEN 1158Koordinierungseinrichtungen (Schließfolgeregelung)CE-KennzeichnungKonformität mit europäischen Normen Welche GEZE Feststellanlage für welchen Einsatz? ModellFlügelFeststellungSpannungRauchmelderBesonderheit TS 5000 IS2IS (Bowdenzug)—ExternMechanische Schließfolgeregelung, Bowdenzug-Steuerung TS 5000 ISM2ISM (Gleitschiene)—ExternMechanische Schließfolgeregelung ohne Bowdenzug TS 5000 E-ISM2E-ISM (elektr.)24 V DCR-ISMElektromech. Feststellung + ISM in einer Gleitschiene TS 5000 L-ISM2L-ISM—ExternFür schwere/breite Türen, Bandgegenseite TS 5000 L-ISM VPK2L-ISM (VPK)—ExternKompl. Verpackungseinheit L-ISM, Montageplatte inkl. TS 5000 L-IS2L-IS (Bowdenzug)—ExternFür schwere Türen, IS-System mit Bowdenzug TS 4000 E1Elektrisch24 V DCExtern (RSZ)Gestänge-Schließer, gestängemontiert TS 4000 EFS1EFS (Freilauf)24 V DCExtern (RSZ)Freilauf — Tür lässt sich ohne Widerstand öffnen TS 4000 R1R (Rauch)230 V ACR-GleitschieneAlles-in-einer-Schiene: RSZ + Rauchmelder integriert EinsatzgebieteKrankenhäuser und KlinikenBrandschutztüren in Flurbereichen, Stationszugängen und OP-Trakten. Barrierefreier Durchgang für Bettentransporte und Rollstühle. Hygieneanforderungen durch berührungsloses Passieren erfüllt.Pflegeeinrichtungen und SeniorenheimeBarrierefreie Brandschutztüren nach DIN 18040 in Wohnbereichen und Fluchtwegen. Bewohner mit eingeschränkter Mobilität passieren die festgestellte Tür ohne Kraftaufwand.Hotels und BeherbergungsbetriebeBrandabschnittstüren in Fluren und Treppenhäusern. Gäste erwarten offene, einladende Flurbereiche — die Feststellanlage hält Türen offen und schließt bei Rauchalarm selbsttätig.Büro- und VerwaltungsgebäudeBrandschutztüren zwischen Gebäudeabschnitten. Hohe Durchgangsfrequenz erfordert festgestellte Türen für ungehinderten Personenverkehr.Schulen und BildungseinrichtungenFluchtwege und Brandabschnitte in Schulfluren. Schüler und Lehrkräfte passieren häufig — festgestellte Türen vermeiden Verletzungsgefahr durch zufallende Türblätter.Breite Durchgänge und DoppelflügeltürenDie integrierte Schließfolgeregelung stellt sicher, dass bei zweiflügelige Türen der Standflügel nach dem Gangflügel schließt — Voraussetzung für die Brandschutzfunktion.Fehlersuche & TroubleshootingProblem: Tür schließt nicht vollständigUrsache 1: Schließkraft zu niedrig eingestellt — Schließkraft-Ventil (von vorn zugänglich) auf höhere EN-Stufe einstellen.Ursache 2: Endschlag-Ventil zu stark gedrosselt — Endschlag öffnen, bis Tür vollständig ins Schloss fällt.Ursache 3: Türdichtung oder Schloss erzeugt zu hohen Widerstand — Dichtung und Schlossfalle prüfen.Problem: Tür lässt sich schwer öffnenUrsache: Schließkraft zu hoch eingestellt oder Öffnungsdämpfung zu stark.Lösung: Schließkraft reduzieren (stufenlos einstellbar). Bei barrierefreien Türen DIN 18040 beachten: max. 25 N Bedienkraft bei EN 3–4.Problem: Feststellung löst nicht bei RauchalarmUrsache 1: Kabelverbindung zwischen Rauchschalterzentrale und Türschließer unterbrochen — Kabel und Klemmen prüfen.Ursache 2: Spannungsversorgung ausgefallen — 24 V DC am Türschließer messen.Ursache 3: Rauchmelder verschmutzt oder defekt — Funktionsprüfung mit Prüfaerosol durchführen.Problem: Tür bleibt nicht in FeststellpositionUrsache 1: Feststellbereich falsch eingestellt — Feststellwinkel zwischen 80° und 175° einstellen.Ursache 2: Spannung am Feststellmagneten zu niedrig — Ausgangsspannung der RSZ prüfen (18–28 V DC).Problem: Hydrauliköl tritt ausUrsache: Dichtung im Schließkörper defekt — Türschließer austauschen. Reparatur am Hydraulikventil nicht vorgesehen.Wartung & Prüfung nach DIN 14677PrüfungIntervallDurchführungUmfangFunktionsprüfungMonatlichEingewiesene PersonRauchmelder mit Prüfaerosol auslösen, Tür muss selbsttätig schließen, Handtaster betätigenUmstellung auf vierteljährlichNach 12 fehlerfreien MonatsprüfungenEingewiesene PersonWie monatliche Prüfung — Umstellung dokumentierenJährliche FachprüfungJährlichFachkraft nach DIN 14677-2Vollständige Inspektion: Schließkraft, Schließgeschwindigkeit, Feststellfunktion, Kabelverbindungen, Spannungsversorgung, Rauchmelder-ZustandRauchmelder-Tausch8 JahreFachkraftHerstelldatum auf Typenschild prüfen — Melder nach 8 Jahren austauschen (DIN 14677)Prüfbuch führenFortlaufendBetreiberAlle Prüfungen dokumentieren, Prüfbuch für wiederkehrende Prüfungen bereithaltenPrüfmittel: Prüfaerosol (z.B. Hekatron 918/5, FCKW-frei) für optische Rauchschalter. Rauchmelder dürfen nicht gereinigt oder geöffnet werden — bei Verschmutzung austauschen.Abnahme: Nach Erstmontage und nach jedem Gerätetausch mit einem Gerät, das nicht in der letzten Zulassung aufgeführt war, ist eine Neuabnahme durch autorisiertes Fachpersonal erforderlich.Häufige FragenWas ist der Unterschied zwischen TS 5000 L-ISM und TS 5000 E-ISM?Der TS 5000 L-ISM wird auf der Bandgegenseite montiert und ist rein mechanisch. Der TS 5000 E-ISM wird auf der Bandseite montiert und verfügt über eine elektrische Feststellung.Kann der TS 5000 L-ISM zur Feststellanlage erweitert werden?Ja, durch Austausch der ISM-Gleitschiene gegen eine R-ISM-Gleitschiene BG mit integriertem Rauchmelder und Feststellung.Wie breit muss der Standflügel mindestens sein?Mindestens 380 mm. Bei schmaleren Standflügeln kann die Schließfolgeregelung nicht zuverlässig arbeiten.Benötigt der TS 5000 L-ISM eine Stromversorgung?Nein, das System arbeitet rein mechanisch. Strom wird nur bei Erweiterung mit einer E-ISM- oder R-ISM-Gleitschiene benötigt. Kaufberatung: TS 5000 L-ISM — Bandgegenseite zweiflügelig L-ISM oder ISM — wann die L-Variante?Die L-Variante (L-ISM) montiert den Türschließer auf dem Blendrahmen (Bandgegenseite) statt auf dem Türblatt. Wählen Sie L-ISM, wenn der Türschließer von der Gangseite unsichtbar sein soll oder die Türkonstruktion eine Türblattmontage nicht zulässt. Der TS 5000 ISM ist für die Bandseite. L-ISM oder L-IS — Gleitschiene oder Gestänge?Der TS 5000 L-ISM nutzt eine Gleitschiene mit integrierter Schließfolgeregelung. Der TS 5000 L-IS verwendet ein Gestänge mit Bowdenzug. Der L-ISM ist die modernere Lösung — kompakter, wartungsärmer und optisch unauffälliger. L-ISM oder L-ISM VPK — was ist das VPK?Der TS 5000 L-ISM VPK ist das Vorkonfigurierte Komplettpaket: Türschließerkörper + R-ISM BG-Gleitschiene + alle Montagematerialien in einem Karton. Der L-ISM als Einzelprodukt bietet mehr Flexibilität bei der Gleitschienen-Wahl. Welche Gleitschiene passt zum L-ISM für Feststellanlagen?Für Feststellanlagen auf der Bandgegenseite kombinieren Sie den L-ISM mit der R-ISM BG-Gleitschiene (integrierter Rauchmelder). Für rein mechanische Schließfolgeregelung ohne Feststellung reicht die ISM-Gleitschiene. Brauche ich für beide Flügel einen L-ISM?Bei zweiflügeligen Türen wird in der Regel ein L-ISM auf dem Standflügel und ein Standard-TS 5000 auf dem Gangflügel montiert. Die Schließfolgeregelung ist in der ISM-Gleitschiene integriert und steuert beide Flügel. Zwei L-ISM sind nicht erforderlich.

GEZE TS 5000 ISM GleitschienentürschließerZweiflügeliges Türschließersystem mit mechanischer Schließfolgeregelung in der ISM-Gleitschiene, Bandseite, EN 2-6 Kurz & KnappZweiflügelig mit integrierter mechanischer Schließfolgeregelung (ISM)Schließfolge in der ISM-Gleitschiene integriert — kein Bowdenzug erforderlichEN 2-6, max. Türblattbreite 1400 mm, Bandabstand 1300–2800 mm (Überlänge 3200 mm)Max. Öffnungswinkel 180°, min. Standflügelbreite 400 mmZugelassen nach DIN EN 1154 und EN 1158Symmetrische und asymmetrische Türteilung möglich GEZE TS 5000 ISM — Mechanische Schließfolgeregelung für zweiflügelige TürenDer GEZE TS 5000 ISM ist ein Gleitschienentürschließersystem für zweiflügelige Anschlagtüren mit mechanischer Schließfolgeregelung. Die Schließfolge ist direkt in der durchgehenden ISM-Gleitschiene (2630 × 40 × 30 mm) integriert — ein Bowdenzug wie beim TS 5000 IS ist nicht erforderlich. Die Mechanik in der Schiene stellt sicher, dass der Standflügel vor dem Gangflügel schließt.Das System eignet sich für Türblattbreiten bis 1400 mm pro Flügel und Bandabstände von 1300 bis 2800 mm. Für größere Bandabstände bis 3200 mm ist eine ISM-Gleitschiene in Überlänge (3030 × 40 × 30 mm) erhältlich. Der maximale Öffnungswinkel beträgt 180°, die minimale Standflügelbreite 400 mm.Optional kann eine mechanische Feststelleinheit ISM (Art. 118437) in die Gleitschiene eingesetzt werden, die die Tür bei einem definierten Öffnungswinkel festhält. Die Montage erfolgt auf der Bandseite — beide Schließer werden auf den Türblättern befestigt, die ISM-Gleitschiene am Sturz. Vorteile des GEZE TS 5000 ISMMechanische Schließfolgeregelung — in der Gleitschiene integriert, kein Bowdenzug nötigElegante Lösung — keine zusätzlichen sichtbaren KomponentenStufenlos einstellbare Schließkraft EN 2-6 — für Türblattbreiten bis 1400 mmMax. Öffnungswinkel 180° — volle Durchgangsbreite nutzbarÜberlänge verfügbar — Bandabstand bis 3200 mm mit Überlängen-GleitschieneZugelassen nach EN 1154 und EN 1158 — für Feuer- und RauchschutztürenSymmetrisch und asymmetrisch — flexible TürteilungOptionale Feststelleinheit ISM — mechanische Feststellung nachrüstbar (Art. 118437) Technische DatenEigenschaftWertSchließkraftEN 2-6 (stufenlos einstellbar)Max. Türblattbreite1400 mm pro FlügelBandabstand min.1300 mmBandabstand max.2800 mm (Überlänge 3200 mm)Standflügelbreite min.400 mmÖffnungswinkel max.180°Schließkörper (B × H × T)287 × 47 × 60 mm (2 Stück)ISM-Gleitschiene (B × H × T)2630 × 40 × 30 mm (Überlänge: 3030 × 40 × 30 mm)SchließfolgeregelungMechanisch (ISM), in Gleitschiene integriertEndschlagHydraulisch, über Ventil einstellbarÖffnungsdämpfungHydraulisch einstellbarMontageTürblattmontage BandseiteTürteilungSymmetrisch und asymmetrischZulassungenDIN EN 1154, EN 1158 Schließfolgeregelung: ISM (mechanisch) vs. IS (hydraulisch)Der GEZE TS 5000 ISM arbeitet mit mechanischer Schließfolgeregelung, direkt in der Gleitschiene integriert:MerkmalISM (mechanisch)IS (hydraulisch)FunktionsprinzipMechanik in der GleitschieneBowdenzug zwischen den SchließernZusätzliche KomponentenKeineBowdenzug erforderlichMontageaufwandSchließfolge integriertBowdenzug verlegenOptikKeine sichtbaren ZusatzteileBowdenzug in Schiene verdecktPreisHöherGünstigerZulassungenEN 1154 + EN 1158EN 1154 Montagearten GEZE TS 5000 ISMMontageartPosition SchließerPosition GleitschieneHinweisNormalmontage BandseiteTürblätter (je 1 Schließer pro Flügel)Rahmen / Sturz (durchgehend)Standardmontage, Montageplatte empfohlenMontageplatte (Art. 118702) bei Feuer- und Rauchschutztüren zwingend erforderlich. MontagehinweiseDas GEZE TS 5000 ISM System wird auf der Bandseite montiert. Beide Schließer auf den Türblättern, die ISM-Gleitschiene durchgehend am Sturz.Bohrlehre GEZE verwenden für exakte PositionierungISM-Gleitschiene mittig am Sturz ausrichtenSchließfolge nach Montage prüfen: Standflügel muss vor Gangflügel schließenSchließkraft beider Flügel separat einstellenOptionale Feststelleinheit ISM (118437) in Gleitschiene einsetzen Normen & ZulassungenDIN EN 1154 — Türschließmittel mit kontrolliertem SchließablaufDIN EN 1158 — Koordinierungseinrichtungen für Drehflügeltüren (Schließfolgeregelung)Feuer- und Rauchschutztüren — zugelassen für T30, T60, T90 (zweiflügelig)DIN 18040 — Barrierefreies Bauen (bis 1100 mm Flügelbreite pro Flügel) Welche GEZE Feststellanlage für welchen Einsatz? ModellFlügelFeststellungSpannungRauchmelderBesonderheit TS 5000 IS2IS (Bowdenzug)—ExternMechanische Schließfolgeregelung, Bowdenzug-Steuerung TS 5000 ISM2ISM (Gleitschiene)—ExternMechanische Schließfolgeregelung ohne Bowdenzug TS 5000 E-ISM2E-ISM (elektr.)24 V DCR-ISMElektromech. Feststellung + ISM in einer Gleitschiene TS 5000 L-ISM2L-ISM—ExternFür schwere/breite Türen, Bandgegenseite TS 5000 L-ISM VPK2L-ISM (VPK)—ExternKompl. Verpackungseinheit L-ISM, Montageplatte inkl. TS 5000 L-IS2L-IS (Bowdenzug)—ExternFür schwere Türen, IS-System mit Bowdenzug TS 4000 E1Elektrisch24 V DCExtern (RSZ)Gestänge-Schließer, gestängemontiert TS 4000 EFS1EFS (Freilauf)24 V DCExtern (RSZ)Freilauf — Tür lässt sich ohne Widerstand öffnen TS 4000 R1R (Rauch)230 V ACR-GleitschieneAlles-in-einer-Schiene: RSZ + Rauchmelder integriert EinsatzgebieteKrankenhäuser und KlinikenBrandschutztüren in Flurbereichen, Stationszugängen und OP-Trakten. Barrierefreier Durchgang für Bettentransporte und Rollstühle. Hygieneanforderungen durch berührungsloses Passieren erfüllt.Pflegeeinrichtungen und SeniorenheimeBarrierefreie Brandschutztüren nach DIN 18040 in Wohnbereichen und Fluchtwegen. Bewohner mit eingeschränkter Mobilität passieren die festgestellte Tür ohne Kraftaufwand.Hotels und BeherbergungsbetriebeBrandabschnittstüren in Fluren und Treppenhäusern. Gäste erwarten offene, einladende Flurbereiche — die Feststellanlage hält Türen offen und schließt bei Rauchalarm selbsttätig.Büro- und VerwaltungsgebäudeBrandschutztüren zwischen Gebäudeabschnitten. Hohe Durchgangsfrequenz erfordert festgestellte Türen für ungehinderten Personenverkehr.Schulen und BildungseinrichtungenFluchtwege und Brandabschnitte in Schulfluren. Schüler und Lehrkräfte passieren häufig — festgestellte Türen vermeiden Verletzungsgefahr durch zufallende Türblätter.Breite Durchgänge und DoppelflügeltürenDie integrierte Schließfolgeregelung stellt sicher, dass bei zweiflügelige Türen der Standflügel nach dem Gangflügel schließt — Voraussetzung für die Brandschutzfunktion.Fehlersuche & TroubleshootingProblem: Tür schließt nicht vollständigUrsache 1: Schließkraft zu niedrig eingestellt — Schließkraft-Ventil (von vorn zugänglich) auf höhere EN-Stufe einstellen.Ursache 2: Endschlag-Ventil zu stark gedrosselt — Endschlag öffnen, bis Tür vollständig ins Schloss fällt.Ursache 3: Türdichtung oder Schloss erzeugt zu hohen Widerstand — Dichtung und Schlossfalle prüfen.Problem: Tür lässt sich schwer öffnenUrsache: Schließkraft zu hoch eingestellt oder Öffnungsdämpfung zu stark.Lösung: Schließkraft reduzieren (stufenlos einstellbar). Bei barrierefreien Türen DIN 18040 beachten: max. 25 N Bedienkraft bei EN 3–4.Problem: Feststellung löst nicht bei RauchalarmUrsache 1: Kabelverbindung zwischen Rauchschalterzentrale und Türschließer unterbrochen — Kabel und Klemmen prüfen.Ursache 2: Spannungsversorgung ausgefallen — 24 V DC am Türschließer messen.Ursache 3: Rauchmelder verschmutzt oder defekt — Funktionsprüfung mit Prüfaerosol durchführen.Problem: Tür bleibt nicht in FeststellpositionUrsache 1: Feststellbereich falsch eingestellt — Feststellwinkel zwischen 80° und 175° einstellen.Ursache 2: Spannung am Feststellmagneten zu niedrig — Ausgangsspannung der RSZ prüfen (18–28 V DC).Problem: Hydrauliköl tritt ausUrsache: Dichtung im Schließkörper defekt — Türschließer austauschen. Reparatur am Hydraulikventil nicht vorgesehen.Wartung & Prüfung nach DIN 14677PrüfungIntervallDurchführungUmfangFunktionsprüfungMonatlichEingewiesene PersonRauchmelder mit Prüfaerosol auslösen, Tür muss selbsttätig schließen, Handtaster betätigenUmstellung auf vierteljährlichNach 12 fehlerfreien MonatsprüfungenEingewiesene PersonWie monatliche Prüfung — Umstellung dokumentierenJährliche FachprüfungJährlichFachkraft nach DIN 14677-2Vollständige Inspektion: Schließkraft, Schließgeschwindigkeit, Feststellfunktion, Kabelverbindungen, Spannungsversorgung, Rauchmelder-ZustandRauchmelder-Tausch8 JahreFachkraftHerstelldatum auf Typenschild prüfen — Melder nach 8 Jahren austauschen (DIN 14677)Prüfbuch führenFortlaufendBetreiberAlle Prüfungen dokumentieren, Prüfbuch für wiederkehrende Prüfungen bereithaltenPrüfmittel: Prüfaerosol (z.B. Hekatron 918/5, FCKW-frei) für optische Rauchschalter. Rauchmelder dürfen nicht gereinigt oder geöffnet werden — bei Verschmutzung austauschen.Abnahme: Nach Erstmontage und nach jedem Gerätetausch mit einem Gerät, das nicht in der letzten Zulassung aufgeführt war, ist eine Neuabnahme durch autorisiertes Fachpersonal erforderlich. Häufig gestellte FragenWarum ist die mechanische Schließfolgeregelung (ISM) besser als die hydraulische (IS)?Die ISM hat die Schließfolge direkt in der Gleitschiene integriert — kein Bowdenzug, keine Zusatzkomponenten. Optisch eleganter, weniger wartungsanfällig und nach EN 1158 zugelassen. Die IS-Variante ist dafür günstiger.Welchen Bandabstand brauche ich mindestens?Der minimale Bandabstand für den TS 5000 ISM beträgt 1300 mm. Der maximale Bandabstand ist 2800 mm mit der Standard-ISM-Gleitschiene und 3200 mm mit der Überlängen-Variante.Kann ich eine mechanische Feststelleinheit nachrüsten?Ja, die mechanische Feststelleinheit ISM (Art. 118437) kann jederzeit in die ISM-Gleitschiene eingesetzt werden. Sie hält die Tür bei einem definierten Öffnungswinkel mechanisch fest. Kein elektrischer Anschluss erforderlich.Welche minimale Standflügelbreite ist möglich?Die minimale Standflügelbreite beträgt 400 mm. Bei der Bandgegenseite-Variante (L-ISM) sind es 380 mm.Ist eine asymmetrische Türteilung möglich?Ja, der TS 5000 ISM eignet sich für symmetrische und asymmetrische Türteilung. Die Schließkraft jedes Flügels wird separat eingestellt.Welche Oberflächen sind für die ISM-Gleitschiene verfügbar?Silberfarbig (115549), weiß (115591), schwarz (198813), Edelstahl ähnlich (115592) und nach RAL (115593). Überlängen in silberfarbig (115598) und nach RAL (115599). Häufige Fragen zur Auswahl zweiflügeliger TürschließerBandseite oder Bandgegenseite?ISM = Bandseite (Schließer auf Türblatt, max. 180° Öffnungswinkel). L-ISM = Bandgegenseite (Schließer am Sturz, max. 130°, Schließer von Öffnungsseite nicht sichtbar).Brauche ich eine Feststellanlage?Nur wenn die Tür im Normalbetrieb offen stehen soll. Dann E-ISM (24V DC, externe RSZ) oder R-ISM (230V AC, integrierter Rauchmelder) wählen. Sonst reicht die mechanische Feststelleinheit ISM (118437) für manuelles Festhalten.Was ist der Unterschied zum VPK (Komplettpaket)?Das TS 5000 L-ISM VPK ist ein Komplettpaket für die Bandgegenseite mit Panikfunktion an beiden Flügeln. Es enthält 2 Schließer + ISM-Gleitschiene BG + CB flex Mitnehmerklappe.Kann ich von ISM auf E-ISM oder R-ISM aufrüsten?Ja. Die Schließer bleiben identisch. Sie tauschen die ISM-Gleitschiene gegen eine E-ISM-Gleitschiene (elektr. Feststellung, 24V DC) oder R-ISM-Gleitschiene (Feststellung + Rauchmelder, 230V AC).Welche Zulassungen braucht eine zweiflügelige Brandschutztür?Türschließer: EN 1154. Schließfolgeregelung: EN 1158. Feststellanlage: EN 1155. Jährliche Prüfung nach DIN 14677 bei Feststellanlagen.Wie oft muss gewartet werden?Jährlich: Schließfolge prüfen, Schließkraft kontrollieren, Gleitschiene auf Beschädigung prüfen. Bei Brandschutztüren: Prüfung nach DIN 14677.

Hekatron Prüfbuch für Feststellanlagen Kurz & Knapp Prüfbuch zur Dokumentation aller Prüfungen und Wartungen Vorgeschrieben gemäß DIBt-Bauartgenehmigung und DIN 14677-1 Einzeln nachbestellbar (im IW-Set RS bereits enthalten) Aufbewahrungspflicht beim Betreiber Produktbeschreibung Das Hekatron Prüfbuch dient zur vorschriftsmäßigen Dokumentation aller durchgeführten Prüfungen und Wartungen an einer Feststellanlage. Die DIBt-Bauartgenehmigung und DIN 14677-1 schreiben die lückenlose Dokumentation vor — das Prüfbuch enthält die entsprechenden Vorlagen für monatliche, vierteljährliche und jährliche Prüfungen sowie den Meldertausch. Es ist im IW-Set RS (7001949) enthalten und kann bei Bedarf einzeln nachbestellt werden. Passende Hekatron ProdukteHekatron ORS 155 F - FunksetHekatron FSZ BasisHekatron Ankerplatte ASS 55Hekatron ORS 142Häufige Fragen Ist das Prüfbuch vorgeschrieben?Ja. Gemäß DIBt und DIN 14677-1 muss der Betreiber alle Prüfungen und Wartungen dokumentieren. Das Prüfbuch enthält die vorgeschriebenen Vorlagen. Gibt es eine digitale Alternative?Ja. Hekatron bietet die HPlus Service-App für die digitale Dokumentation. Das gedruckte Prüfbuch bleibt aber als Backup empfohlen.

GEZE TS 5000 S – Türschließer mit Schließverzögerung und ÖffnungsdämpfungRein mechanisch: Verzögertes Schließen + Schutz gegen Aufreissen | EN 2-6, bis 1400 mm | Art.-Nr. 107935.068221M Kurz & KnappDer GEZE TS 5000 S ist ein rein mechanischer Gleitschientürschließer mit integrierter Schließverzögerung und ÖffnungsdämpfungDie Tür bleibt nach dem Öffnen kurz offen (160°–80° einstellbar), die Öffnungsdämpfung schützt vor zu schnellem AufreissenKeine elektrische Funktion, keine FeststellungEN 2-6, bis 1400 mm Flügelbreite GEZE TS 5000 S – Erhöhter Begehkomfort durch verzögertes SchließenDer GEZE TS 5000 S erweitert den Standard-TS 5000 um zwei Komfortfunktionen: Schließverzögerung und Öffnungsdämpfung. Beide Funktionen sind rein hydraulisch-mechanisch – eine elektrische Versorgung ist nicht erforderlich.Die Schließverzögerung verlangsamt den Schließvorgang im Bereich von 160° bis 80°. Nach dem Öffnen bleibt die Tür kurzzeitig in geöffneter Position stehen, bevor sie kontrolliert schließt. Das erleichtert das Passieren mit Transportwagen, Rollstühlen oder sperrigen Gegenständen.Die Öffnungsdämpfung bremst die Tür hydraulisch ab, wenn sie zu schnell oder zu heftig aufgerissen wird. Das schützt Türblatt, Wand und Beschläge vor Beschädigung.Die optische Schließkraftanzeige zeigt die eingestellte EN-Größe direkt am Schließer an. Alle Funktionen sind von vorn einstellbar.Lieferumfang:GEZE TS 5000 S Obentürschließer EN 2-6Gleitschiene TS 3/5000 Standard Vorteile des GEZE TS 5000 SSchließverzögerung: Tür bleibt nach dem Öffnen kurz offen (160°–80° einstellbar) – erleichtert das Passieren mit Transportwagen oder RollstühlenÖffnungsdämpfung: Hydraulischer Widerstand gegen zu schnelles Aufreissen – schützt Tür, Wand und BeschlägeRein mechanisch: Keine elektrische Versorgung, kein Verkabelungsaufwand, keine Wartung elektrischer KomponentenOptische Schließkraftanzeige: Eingestellte EN-Größe direkt am Schließer ablesbarUniversell einsetzbar: Für rechts und links angeschlagene Türen ohne UmstellungAlle Funktionen von vorn einstellbar: Schließkraft, Schließgeschwindigkeit, Endschlag, Schließverzögerung und ÖffnungsdämpfungBrandschutz-zugelassen: Für Feuer- und Rauchschutztüren nach DIN EN 1154 Technische DatenSchließkraftEN 2-6 (stufenlos von vorn einstellbar)Schließverzögerung160°–80° (von vorn einstellbar)ÖffnungsdämpfungHydraulisch einstellbarMax. Öffnungswinkel180°Max. Flügelbreite1400 mmAbmessungen Schließkörper287 × 47 × 60 mmEndschlagÜber Ventil (hydraulisch, von vorn einstellbar)MontageTürblattmontage Bandseite / Kopfmontage BandgegenseiteEignungRechts und links angeschlagene Türen ohne UmstellungElektrische FunktionKeine – rein mechanischOberflächeSilberfarbig (weitere Farben: Weiß, Edelstahl ähnlich, nach RAL)BarrierefreiheitBis 1100 mm (DIN 18040)NormenDIN EN 1154Optische SchließkraftanzeigeJa MontageartenMontageartBeschreibungHinweisTürblattmontage BandseiteStandardmontage: Schließer auf dem Türblatt, Gleitschiene am Rahmen.Alle Funktionen wirksamKopfmontage BandgegenseiteSchließer am Rahmen/Sturz, Gleitschiene auf dem Türblatt.Öffnungsdämpfung nicht wirksamHinweis: Bei Kopfmontage Bandgegenseite ist die Öffnungsdämpfung nicht wirksam. Bei Brandschutztüren Montageplatte (049185) verwenden. EN-Klassen und TürblattbreitenEN-KlasseMax. TürblattbreiteBarrierefreiheitEN 2850 mm–EN 3950 mm–EN 41100 mmDIN 18040 (max. 1100 mm)EN 51250 mm–EN 61400 mm– MontagehinweiseStandardmontage: Türschließer auf Türblatt (Bandseite), Gleitschiene am RahmenBei Brandschutztüren: Montageplatte (049185) verwendenSchließverzögerung nach Montage von vorn einstellen (160°–80°)Öffnungsdämpfung von vorn einstellbar – bei Kopfmontage Bandgegenseite nicht wirksamOptische Schließkraftanzeige zur Kontrolle der EN-Einstellung nutzenKeine elektrische Versorgung erforderlich – rein mechanische InstallationFür rechts und links angeschlagene Türen ohne Umstellung geeignetKompatibel mit mechanischer Feststelleinheit (071924) und T-Stop-Gleitschiene (102363) zur Nachrüstung Normen & ZulassungenDIN EN 1154 – Türschließer mit kontrolliertem SchließablaufCE-KennzeichnungHinweis: Der GEZE TS 5000 S hat keine elektrische Feststellung und fällt daher nicht unter DIN EN 1155 oder DIN EN 14637. Für Feststellanlagen siehe TS 5000 E oder TS 5000 R. Häufig gestellte FragenWas bewirkt die Schließverzögerung beim GEZE TS 5000 S?Die Schließverzögerung verlangsamt den Schließvorgang im Bereich von 160° bis 80°. Die Tür bleibt nach dem Öffnen kurzzeitig in geöffneter Position stehen, bevor sie kontrolliert schließt. Das erleichtert das Passieren mit Transportwagen oder Rollstühlen.Was macht die Öffnungsdämpfung?Die Öffnungsdämpfung bremst die Tür hydraulisch ab, wenn sie zu schnell oder zu heftig aufgerissen wird. Das schützt Türblatt, Wand und Beschläge vor Beschädigung durch Aufprall.Hat der GEZE TS 5000 S eine elektrische Feststellung?Nein. Der TS 5000 S ist ein rein mechanischer Türschließer. Er verfügt weder über eine elektrische Feststellung noch über einen Rauchmelderanschluss. Für elektrische Feststellung: TS 5000 E oder TS 5000 R.Kann eine mechanische Feststellung nachgerüstet werden?Ja. Die mechanische Feststelleinheit (Art.-Nr. 071924) kann an der Standard-Gleitschiene oder T-Stop-Gleitschiene nachgerüstet werden. Achtung: Mechanische Feststellung ist an Brandschutztüren nicht zulässig.In welchen Farben ist der GEZE TS 5000 S erhältlich?Silberfarbig (107935), Weiß (107937), nach RAL (107938) und Edelstahl Schieber (137722).Funktioniert die Öffnungsdämpfung bei jeder Montageart?Nein. Bei Kopfmontage auf der Bandgegenseite ist die Öffnungsdämpfung nicht wirksam. Bei Türblattmontage Bandseite funktionieren alle Funktionen.Welche Gleitschiene wird mitgeliefert?Die Standard-Gleitschiene TS 3/5000 (068221 silberfarbig). Alternativ kann eine T-Stop-Gleitschiene (102363) oder höhenverstellbare Gleitschiene (115191) separat bestellt werden. Häufige Fragen zur Türschließer-AuswahlWann brauche ich einen TS 5000 S statt des Standard-TS 5000?Wenn die Tür nach dem Öffnen nicht sofort zuschlagen soll. Der TS 5000 S hat eine integrierte Schließverzögerung: Die Tür bleibt nach dem Loslassen kurz stehen (einstellbar im Bereich 160°–80°) und schließt dann kontrolliert. Ideal für Flure mit Durchgangsverkehr oder Transportwege.Ist der TS 5000 S für Brandschutztüren zugelassen?Ja, vollständig nach EN 1154 zugelassen. Die Schließverzögerung verhindert nicht das sichere Schließen — sie verzögert es nur. Im Brandfall schließt die Tür zuverlässig.Was ist der Unterschied zwischen Schließverzögerung und Feststellung?Bei der Schließverzögerung (TS 5000 S) schließt die Tür nach kurzer Pause von selbst — rein mechanisch, kein Stromanschluss. Bei der Feststellung (TS 5000 E/R) bleibt die Tür dauerhaft offen und schließt nur bei Alarm oder manueller Auslösung — braucht Strom.Welche EN-Klasse brauche ich für meine Tür?Der TS 5000 S deckt EN 2-6 ab (bis 1400 mm) — identisch zum Standard-TS 5000. Die Schließverzögerung beeinflusst die EN-Klasse nicht.Kann ich die Schließverzögerung nachrüsten?Nein. Die Schließverzögerung ist im Schließerkörper integriert. Ein Nachrüsten durch Gleitschienen-Tausch ist nicht möglich — Sie brauchen den kompletten TS 5000 S Schließer.Wie oft muss der TS 5000 S gewartet werden?Jährliche Kontrolle wie beim Standard-TS 5000: Schließkraft, Schließgeschwindigkeit, Endschlag. Zusätzlich die Schließverzögerung auf korrekte Funktion und Dauer prüfen. Welcher TS 5000 für welchen Einsatz?Der TS 5000 S bietet Schließverzögerung für erhöhten Begehkomfort. Wann reicht das — und wann braucht man eine echte Feststellung? ModellArtikelnr.ENMax. BreiteBesonderheit TS 5000027333.068221MEN 2-61400 mmStandard-Türschließer TS 5000 S107935.068221MEN 2-61400 mmSchließverzögerung + Öffnungsdämpfung TS 5000 + Feststellung027333.068221.017924MEN 2-61400 mmMechanische Feststellung TS 5000 ECline143640.143572MEN 3-51250 mmÖffnungsunterstützung (barrierefrei) TS 5000 ECline + Fest.143640.143572.148820MEN 3-51250 mmÖffnungsunterstützung + mech. Festst. TS 5000 E027333.116295EN 2-61400 mmElektrische Feststellung (24V DC) TS 5000 E Hy155475EN 3-61400 mmFreilauf + Feststellung (Hybrid, 24V DC) TS 5000 EFS (TB)155477EN 3-61400 mmElektrischer Freilauf, Türblattmontage (24V DC) TS 5000 EFS (KB)155479EN 3-61400 mmElektrischer Freilauf, Kopfmontage (24V DC) TS 5000 R116300.027333MEN 2-61400 mmFeststellung + integrierter Rauchmelder (230V AC) TS 5000 RFS155481MEN 3-61400 mmFreilauf + integrierter Rauchmelder (24V DC)

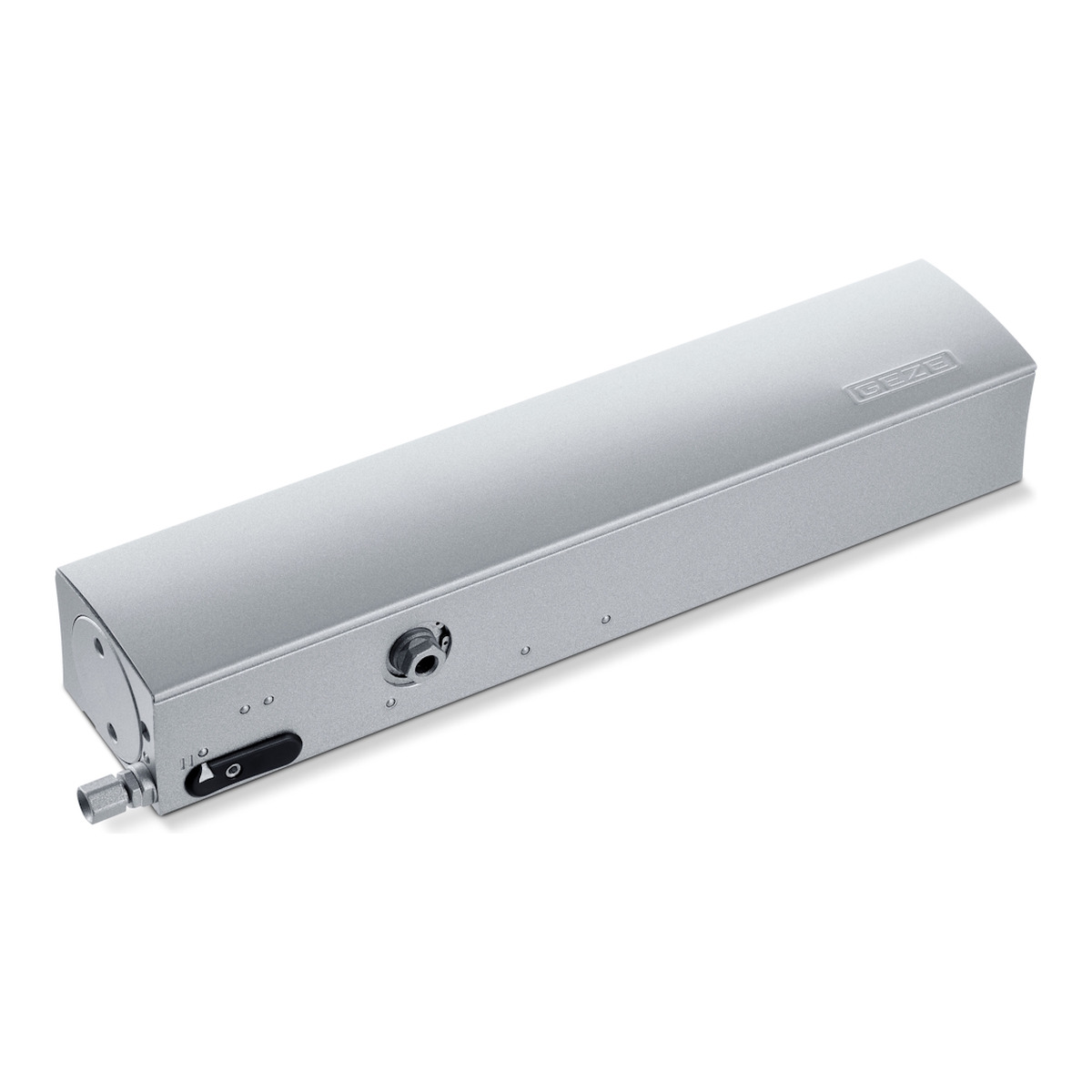

GEZE TS 5000 L-IS – Türschließer mit integrierter Schließfolgeregelung für die Bandgegenseite Kurz & Knapp: Obentürschließer für zweiflügelige Feuer- und Rauchschutztüren – Montage auf der Bandgegenseite EN 2–6 – Flügelbreite bis 1.400 mm Integrierte Schließfolgeregelung in der Gleitschiene – stellt sicher, dass der Standflügel vor dem Gangflügel schließt Vorgängermodell des TS 5000 L-ISM – als Ersatz-Schließkörper für bestehende L-IS-Anlagen Produktbeschreibung Der GEZE TS 5000 L-IS ist die Bandgegenseite-Variante des TS 5000 IS. Er wird auf zweiflügeligen Türen montiert, bei denen der Schließer auf der Bandgegenseite sitzen muss – beispielsweise aus optischen oder baulichen Gründen. Die integrierte Schließfolgeregelung stellt zuverlässig sicher, dass bei zweiflügeligen Türen der Standflügel erst nach dem Gangflügel schließt. Das ist bei Feuer- und Rauchschutztüren zwingend erforderlich, damit die Tür vollständig ins Schloss fällt. Der TS 5000 L-IS ist das Vorgängermodell des TS 5000 L-ISM. Er wird hauptsächlich als Ersatzschließkörper für bestehende L-IS-Anlagen eingesetzt. Für Neuinstallationen empfehlen wir den aktuellen TS 5000 L-ISM. Für die Bandseite-Montage ist der TS 5000 ISM die richtige Wahl. Ihre Vorteile Schließfolgeregelung integriert – Keine zusätzlichen Bauteile nötig, die Steuerung sitzt in der Gleitschiene Bandgegenseite-Montage – Schließer sitzt auf der Gegenseite der Bänder, geeignet wenn die Bandseite nicht zugänglich ist EN 2–6 – Stufenlos einstellbar, deckt Türbreiten bis 1.400 mm ab Bewährte TS 5000 Plattform – Zuverlässige Hydraulik-Technologie von GEZE 1:1 Ersatz – Passgenauer Austausch in bestehenden L-IS-Anlagen ohne Umbau Technische Daten EigenschaftWert EN-KlasseEN 2–6 (stufenlos einstellbar) Max. Flügelbreite1.400 mm Max. Bandabstand2.800 mm Öffnungswinkelmax. 120° MontageBandgegenseite ZweiflügeligJa, mit Schließfolgeregelung NormEN 1154 Verfügbare Variante Artikelnr.Ausführung 027331silberfarbig Montage Der TS 5000 L-IS wird auf der Bandgegenseite montiert. Der Schließkörper sitzt auf dem Türblatt, die Gleitschiene mit integrierter Schließfolgeregelung am Türrahmen. Wichtig: Der TS 5000 L-IS ist nicht mit der aktuellen L-ISM-Gleitschiene kompatibel. Verwenden Sie ausschließlich die originale L-IS-Gleitschiene. Zum Anschluss des Standflügels wird ein Bowdenzug benötigt. Normen & Zulassungen NormBeschreibung EN 1154Türschließgeräte mit kontrolliertem Schließablauf CE-KennzeichnungKonformität mit europäischen Produktnormen Geprüft für den Einsatz an Feuer- und Rauchschutztüren. Welche GEZE Feststellanlage für welchen Einsatz? ModellFlügelFeststellungSpannungRauchmelderBesonderheit TS 5000 IS2IS (Bowdenzug)—ExternMechanische Schließfolgeregelung, Bowdenzug-Steuerung TS 5000 ISM2ISM (Gleitschiene)—ExternMechanische Schließfolgeregelung ohne Bowdenzug TS 5000 E-ISM2E-ISM (elektr.)24 V DCR-ISMElektromech. Feststellung + ISM in einer Gleitschiene TS 5000 L-ISM2L-ISM—ExternFür schwere/breite Türen, Bandgegenseite TS 5000 L-ISM VPK2L-ISM (VPK)—ExternKompl. Verpackungseinheit L-ISM, Montageplatte inkl. TS 5000 L-IS2L-IS (Bowdenzug)—ExternFür schwere Türen, IS-System mit Bowdenzug TS 4000 E1Elektrisch24 V DCExtern (RSZ)Gestänge-Schließer, gestängemontiert TS 4000 EFS1EFS (Freilauf)24 V DCExtern (RSZ)Freilauf — Tür lässt sich ohne Widerstand öffnen TS 4000 R1R (Rauch)230 V ACR-GleitschieneAlles-in-einer-Schiene: RSZ + Rauchmelder integriert EinsatzgebieteKrankenhäuser und KlinikenBrandschutztüren in Flurbereichen, Stationszugängen und OP-Trakten. Barrierefreier Durchgang für Bettentransporte und Rollstühle. Hygieneanforderungen durch berührungsloses Passieren erfüllt.Pflegeeinrichtungen und SeniorenheimeBarrierefreie Brandschutztüren nach DIN 18040 in Wohnbereichen und Fluchtwegen. Bewohner mit eingeschränkter Mobilität passieren die festgestellte Tür ohne Kraftaufwand.Hotels und BeherbergungsbetriebeBrandabschnittstüren in Fluren und Treppenhäusern. Gäste erwarten offene, einladende Flurbereiche — die Feststellanlage hält Türen offen und schließt bei Rauchalarm selbsttätig.Büro- und VerwaltungsgebäudeBrandschutztüren zwischen Gebäudeabschnitten. Hohe Durchgangsfrequenz erfordert festgestellte Türen für ungehinderten Personenverkehr.Schulen und BildungseinrichtungenFluchtwege und Brandabschnitte in Schulfluren. Schüler und Lehrkräfte passieren häufig — festgestellte Türen vermeiden Verletzungsgefahr durch zufallende Türblätter.Breite Durchgänge und DoppelflügeltürenDie integrierte Schließfolgeregelung stellt sicher, dass bei zweiflügelige Türen der Standflügel nach dem Gangflügel schließt — Voraussetzung für die Brandschutzfunktion.Fehlersuche & TroubleshootingProblem: Tür schließt nicht vollständigUrsache 1: Schließkraft zu niedrig eingestellt — Schließkraft-Ventil (von vorn zugänglich) auf höhere EN-Stufe einstellen.Ursache 2: Endschlag-Ventil zu stark gedrosselt — Endschlag öffnen, bis Tür vollständig ins Schloss fällt.Ursache 3: Türdichtung oder Schloss erzeugt zu hohen Widerstand — Dichtung und Schlossfalle prüfen.Problem: Tür lässt sich schwer öffnenUrsache: Schließkraft zu hoch eingestellt oder Öffnungsdämpfung zu stark.Lösung: Schließkraft reduzieren (stufenlos einstellbar). Bei barrierefreien Türen DIN 18040 beachten: max. 25 N Bedienkraft bei EN 3–4.Problem: Feststellung löst nicht bei RauchalarmUrsache 1: Kabelverbindung zwischen Rauchschalterzentrale und Türschließer unterbrochen — Kabel und Klemmen prüfen.Ursache 2: Spannungsversorgung ausgefallen — 24 V DC am Türschließer messen.Ursache 3: Rauchmelder verschmutzt oder defekt — Funktionsprüfung mit Prüfaerosol durchführen.Problem: Tür bleibt nicht in FeststellpositionUrsache 1: Feststellbereich falsch eingestellt — Feststellwinkel zwischen 80° und 175° einstellen.Ursache 2: Spannung am Feststellmagneten zu niedrig — Ausgangsspannung der RSZ prüfen (18–28 V DC).Problem: Hydrauliköl tritt ausUrsache: Dichtung im Schließkörper defekt — Türschließer austauschen. Reparatur am Hydraulikventil nicht vorgesehen.Wartung & Prüfung nach DIN 14677PrüfungIntervallDurchführungUmfangFunktionsprüfungMonatlichEingewiesene PersonRauchmelder mit Prüfaerosol auslösen, Tür muss selbsttätig schließen, Handtaster betätigenUmstellung auf vierteljährlichNach 12 fehlerfreien MonatsprüfungenEingewiesene PersonWie monatliche Prüfung — Umstellung dokumentierenJährliche FachprüfungJährlichFachkraft nach DIN 14677-2Vollständige Inspektion: Schließkraft, Schließgeschwindigkeit, Feststellfunktion, Kabelverbindungen, Spannungsversorgung, Rauchmelder-ZustandRauchmelder-Tausch8 JahreFachkraftHerstelldatum auf Typenschild prüfen — Melder nach 8 Jahren austauschen (DIN 14677)Prüfbuch führenFortlaufendBetreiberAlle Prüfungen dokumentieren, Prüfbuch für wiederkehrende Prüfungen bereithaltenPrüfmittel: Prüfaerosol (z.B. Hekatron 918/5, FCKW-frei) für optische Rauchschalter. Rauchmelder dürfen nicht gereinigt oder geöffnet werden — bei Verschmutzung austauschen.Abnahme: Nach Erstmontage und nach jedem Gerätetausch mit einem Gerät, das nicht in der letzten Zulassung aufgeführt war, ist eine Neuabnahme durch autorisiertes Fachpersonal erforderlich. Häufige Fragen zum GEZE TS 5000 L-IS Was ist der Unterschied zwischen TS 5000 L-IS und TS 5000 L-ISM?Der TS 5000 L-IS ist das Vorgängermodell. Der TS 5000 L-ISM ist die aktuelle Version mit verbesserter mechanischer Schließfolgeregelung. Für Neuinstallationen empfehlen wir den L-ISM. Kann ich den TS 5000 L-IS als Ersatz in einer bestehenden L-IS-Anlage verwenden?Ja, der TS 5000 L-IS ist als 1:1-Ersatzschließkörper für bestehende L-IS-Installationen konzipiert. Die Befestigungspunkte sind identisch. Wofür wird der Bowdenzug benötigt?Der Bowdenzug verbindet den Gangflügel-Schließer mit dem Standflügel und ermöglicht so die Schließfolgeregelung. Was bedeutet „Bandgegenseite“?Der Türschließer wird auf der gegenüberliegenden Seite der Türbänder montiert. Das ist die Seite, zu der die Tür öffnet. Kaufberatung: TS 5000 L-IS — Bandgegenseite mit Schließfolgeregelung L-IS oder L-ISM — welche Variante für die Bandgegenseite?Der TS 5000 L-IS nutzt ein Gestänge mit Bowdenzug zur Schließfolgeregelung. Der TS 5000 L-ISM hat die Schließfolgeregelung in der Gleitschiene integriert — kompakter und wartungsärmer. Für Neuanlagen ist der L-ISM die modernere Lösung. Wann wird die L-Variante (Bandgegenseite) gewählt?Die L-Variante montiert den Türschließer auf dem Blendrahmen statt auf dem Türblatt. Das ist nötig, wenn der Türschließer von der Fluchtwegseite unsichtbar sein soll oder die Türkonstruktion eine Türblattmontage nicht erlaubt. Die Türzulassung gibt oft die Montageseite vor. L-IS oder IS — Bandgegenseite oder Bandseite?Der TS 5000 IS montiert auf dem Türblatt (Bandseite), der L-IS auf dem Blendrahmen (Bandgegenseite). Beide haben identische Schließleistung und Schließfolgeregelung. Entscheidend ist die Einbausituation vor Ort. Kann ich den L-IS als Ersatzteil für eine bestehende Anlage verwenden?Ja, der TS 5000 L-IS ist der passende Ersatz für vorhandene L-IS-Anlagen mit Gestänge und Bowdenzug. Prüfen Sie vor dem Austausch, ob die Bohrlöcher identisch sind. Für einen Umstieg auf Gleitschiene empfiehlt sich der TS 5000 L-ISM. Gibt es den L-IS auch mit Feststellung?Der TS 5000 L-IS selbst hat keine Feststellfunktion. Für Feststellung auf der Bandgegenseite mit Schließfolgeregelung wählen Sie den TS 5000 L-ISM mit R-ISM BG-Gleitschiene oder den TS 5000 L-ISM VPK.

GEZE TS 5000 E-ISM — Gleitschienentürschließer zweiflügelig mit elektrischer FeststellungKurz & Knapp:Zweiflügeliges Türschließersystem mit ISM-Gleitschiene und elektrischer FeststellungIntegrierte Schließfolgeregelung — Standflügel schließt immer vor GangflügelSchließkraftgröße EN 2-6, Flügelbreiten bis 1400 mm, Bandabstand bis 2800 mmElektrische Feststellung 80°–130°, Spannungsversorgung 24 V DCAnschluss an Rauchschalterzentrale RSZ 7 für FeststellanlagenbetriebProduktbeschreibungDer GEZE TS 5000 E-ISM ist ein Gleitschienentürschließer für zweiflügelige Feuer- und Rauchschutztüren mit elektrischer Feststellung und integrierter Schließfolgeregelung. Die durchgehende ISM-Gleitschiene verbindet beide Türflügel und stellt sicher, dass der Standflügel immer vor dem Gangflügel schließt.Die elektrische Feststellung hält beide Türflügel in einer frei wählbaren Position zwischen 80° und 130° offen. Bei Stromunterbrechung — etwa durch eine Rauchschalterzentrale bei Rauchalarm — werden beide Flügel automatisch freigegeben und in der korrekten Reihenfolge geschlossen.Das System besteht aus zwei TS 5000 Schließerkörpern, einer E-ISM-Gleitschiene mit integrierter Feststellung und Schließfolgeregelung. Der Bandabstand kann bis 2800 mm betragen. Die Montage erfolgt auf der Bandseite.Ihre VorteileIntegrierte Schließfolgeregelung — Standflügel schließt immer vor Gangflügel, normgerecht nach EN 1158Elektrische Feststellung — Hält beide Flügel offen, gibt bei Alarm automatisch freiDurchgehende ISM-Gleitschiene — Schlanke Optik, keine separate AuslösemechanikBis 2800 mm Bandabstand — Für große zweiflügelige TüranlagenKompatibel mit FA GC 150 — Erweiterbar zur vollständigen FeststellanlageTechnische DatenEigenschaftWertSchließkraftgrößeEN 2-6Flügelbreite max.1400 mmBandabstand max.2800 mmFeststellbereich80°–130°Spannungsversorgung24 V DCSchließfolgeregelungIntegriert in ISM-GleitschieneMontageBandseiteFlügelanzahlZweiflügeligTürartFeuer- und RauchschutztürenKompatibilitätDer GEZE TS 5000 E-ISM ist Teil des Feststellanlagen-Systems FA GC 150:Rauchschalterzentrale RSZ 7 — Zentrale Steuerung und SpannungsversorgungR-ISM-Gleitschiene — Alternative mit integriertem Rauchmelder (wird zu TS 5000 R-ISM)Deckenrauchmelder GC 152 — Zusätzlicher Rauchmelder nach EN 54-7Funkmodul GC 171 — Kabellose ErweiterungHandauslösetaster AS 500 — Manuelle Auslösung Alternativ kompatible Rauchmelder: Neben GEZE-eigenen Rauchmeldern auch Hekatron ORS 142 und ORS 155 F einsetzbar (über GEZE RSZ 6). MontageDas System wird auf der Bandseite montiert. Beide Schließerkörper sitzen auf den jeweiligen Türblättern, die durchgehende E-ISM-Gleitschiene wird am Türrahmen befestigt. Die Schließfolgeregelung und die elektrische Feststellung sind in der Gleitschiene integriert.Für den Feststellanlagenbetrieb wird eine Rauchschalterzentrale RSZ 7 über der Türöffnung montiert. Sie versorgt die Feststellung mit 24 V DC und überwacht angeschlossene Rauchmelder.Normen und ZulassungenNormBeschreibungEN 1154Türschließmittel mit kontrolliertem SchließablaufEN 1155Elektrisch gesteuerte FeststellvorrichtungenEN 1158Koordinierungseinrichtungen (Schließfolgeregelung)CE-KennzeichnungKonformität mit europäischen Normen Welche GEZE Feststellanlage für welchen Einsatz? ModellFlügelFeststellungSpannungRauchmelderBesonderheit TS 5000 IS2IS (Bowdenzug)—ExternMechanische Schließfolgeregelung, Bowdenzug-Steuerung TS 5000 ISM2ISM (Gleitschiene)—ExternMechanische Schließfolgeregelung ohne Bowdenzug TS 5000 E-ISM2E-ISM (elektr.)24 V DCR-ISMElektromech. Feststellung + ISM in einer Gleitschiene TS 5000 L-ISM2L-ISM—ExternFür schwere/breite Türen, Bandgegenseite TS 5000 L-ISM VPK2L-ISM (VPK)—ExternKompl. Verpackungseinheit L-ISM, Montageplatte inkl. TS 5000 L-IS2L-IS (Bowdenzug)—ExternFür schwere Türen, IS-System mit Bowdenzug TS 4000 E1Elektrisch24 V DCExtern (RSZ)Gestänge-Schließer, gestängemontiert TS 4000 EFS1EFS (Freilauf)24 V DCExtern (RSZ)Freilauf — Tür lässt sich ohne Widerstand öffnen TS 4000 R1R (Rauch)230 V ACR-GleitschieneAlles-in-einer-Schiene: RSZ + Rauchmelder integriert EinsatzgebieteKrankenhäuser und KlinikenBrandschutztüren in Flurbereichen, Stationszugängen und OP-Trakten. Barrierefreier Durchgang für Bettentransporte und Rollstühle. Hygieneanforderungen durch berührungsloses Passieren erfüllt.Pflegeeinrichtungen und SeniorenheimeBarrierefreie Brandschutztüren nach DIN 18040 in Wohnbereichen und Fluchtwegen. Bewohner mit eingeschränkter Mobilität passieren die festgestellte Tür ohne Kraftaufwand.Hotels und BeherbergungsbetriebeBrandabschnittstüren in Fluren und Treppenhäusern. Gäste erwarten offene, einladende Flurbereiche — die Feststellanlage hält Türen offen und schließt bei Rauchalarm selbsttätig.Büro- und VerwaltungsgebäudeBrandschutztüren zwischen Gebäudeabschnitten. Hohe Durchgangsfrequenz erfordert festgestellte Türen für ungehinderten Personenverkehr.Schulen und BildungseinrichtungenFluchtwege und Brandabschnitte in Schulfluren. Schüler und Lehrkräfte passieren häufig — festgestellte Türen vermeiden Verletzungsgefahr durch zufallende Türblätter.Breite Durchgänge und DoppelflügeltürenDie integrierte Schließfolgeregelung stellt sicher, dass bei zweiflügelige Türen der Standflügel nach dem Gangflügel schließt — Voraussetzung für die Brandschutzfunktion.Fehlersuche & TroubleshootingProblem: Tür schließt nicht vollständigUrsache 1: Schließkraft zu niedrig eingestellt — Schließkraft-Ventil (von vorn zugänglich) auf höhere EN-Stufe einstellen.Ursache 2: Endschlag-Ventil zu stark gedrosselt — Endschlag öffnen, bis Tür vollständig ins Schloss fällt.Ursache 3: Türdichtung oder Schloss erzeugt zu hohen Widerstand — Dichtung und Schlossfalle prüfen.Problem: Tür lässt sich schwer öffnenUrsache: Schließkraft zu hoch eingestellt oder Öffnungsdämpfung zu stark.Lösung: Schließkraft reduzieren (stufenlos einstellbar). Bei barrierefreien Türen DIN 18040 beachten: max. 25 N Bedienkraft bei EN 3–4.Problem: Feststellung löst nicht bei RauchalarmUrsache 1: Kabelverbindung zwischen Rauchschalterzentrale und Türschließer unterbrochen — Kabel und Klemmen prüfen.Ursache 2: Spannungsversorgung ausgefallen — 24 V DC am Türschließer messen.Ursache 3: Rauchmelder verschmutzt oder defekt — Funktionsprüfung mit Prüfaerosol durchführen.Problem: Tür bleibt nicht in FeststellpositionUrsache 1: Feststellbereich falsch eingestellt — Feststellwinkel zwischen 80° und 175° einstellen.Ursache 2: Spannung am Feststellmagneten zu niedrig — Ausgangsspannung der RSZ prüfen (18–28 V DC).Problem: Hydrauliköl tritt ausUrsache: Dichtung im Schließkörper defekt — Türschließer austauschen. Reparatur am Hydraulikventil nicht vorgesehen.Wartung & Prüfung nach DIN 14677PrüfungIntervallDurchführungUmfangFunktionsprüfungMonatlichEingewiesene PersonRauchmelder mit Prüfaerosol auslösen, Tür muss selbsttätig schließen, Handtaster betätigenUmstellung auf vierteljährlichNach 12 fehlerfreien MonatsprüfungenEingewiesene PersonWie monatliche Prüfung — Umstellung dokumentierenJährliche FachprüfungJährlichFachkraft nach DIN 14677-2Vollständige Inspektion: Schließkraft, Schließgeschwindigkeit, Feststellfunktion, Kabelverbindungen, Spannungsversorgung, Rauchmelder-ZustandRauchmelder-Tausch8 JahreFachkraftHerstelldatum auf Typenschild prüfen — Melder nach 8 Jahren austauschen (DIN 14677)Prüfbuch führenFortlaufendBetreiberAlle Prüfungen dokumentieren, Prüfbuch für wiederkehrende Prüfungen bereithaltenPrüfmittel: Prüfaerosol (z.B. Hekatron 918/5, FCKW-frei) für optische Rauchschalter. Rauchmelder dürfen nicht gereinigt oder geöffnet werden — bei Verschmutzung austauschen.Abnahme: Nach Erstmontage und nach jedem Gerätetausch mit einem Gerät, das nicht in der letzten Zulassung aufgeführt war, ist eine Neuabnahme durch autorisiertes Fachpersonal erforderlich.Häufige FragenWas bedeutet ISM beim GEZE TS 5000 E-ISM?ISM steht für Integrierte Schließfolgeregelung und Mechanik. Die durchgehende Gleitschiene sorgt dafür, dass bei zweiflügeligen Türen der Standflügel immer vor dem Gangflügel schließt — das ist für Brandschutztüren nach EN 1158 vorgeschrieben.Kann der TS 5000 E-ISM als Feststellanlage betrieben werden?Ja, in Kombination mit einer RSZ 7 und Rauchmeldern. Die RSZ 7 überwacht die Rauchmelder und löst bei Alarm die Feststellung, sodass beide Flügel kontrolliert schließen.Welche Flügelbreiten deckt der TS 5000 E-ISM ab?Bis 1400 mm pro Flügel bei EN 2-6. Der Bandabstand (Abstand zwischen den Bandachsen beider Flügel) kann bis 2800 mm betragen.Kann der TS 5000 E-ISM auch mit R-ISM-Gleitschiene betrieben werden?Ja, die E-ISM-Gleitschiene kann durch eine R-ISM-Gleitschiene ersetzt werden. Diese enthält zusätzlich einen integrierten Rauchmelder und eine Rauchschalterzentrale. Kaufberatung: TS 5000 E-ISM — Feststellanlage mit Schließfolgeregelung E-ISM oder R-ISM — welche Feststellanlage ist die richtige?Der TS 5000 E-ISM nutzt einen externen Rauchmelder (24V oder 230V), der an einer Rauchschalterzentrale angeschlossen wird. Die R-ISM-Gleitschiene hat den Rauchmelder direkt in der Schiene integriert — ohne externe Verkabelung. E-ISM bietet mehr Flexibilität bei der Rauchmelderplatzierung, R-ISM ist die kompaktere Lösung. Welche Spannungsversorgung braucht die E-ISM?Der TS 5000 E-ISM benötigt eine 24V DC Versorgung über eine Rauchschalterzentrale RSZ. Die RSZ steuert den Rauchmelder und löst bei Raucherkennung die Schließung aus. E-ISM oder E ohne ISM — brauche ich die Schließfolgeregelung?Die ISM-Funktion ist nur bei zweiflügeligen Türen relevant. Für einflügelige Brandschutztüren reicht der TS 5000 E ohne Schließfolgeregelung. Bei zweiflügeligen Feuer-/Rauchschutztüren ist die ISM-Funktion nach DIN EN 1158 Pflicht. Kann ich eine bestehende ISM-Gleitschiene zur E-ISM aufrüsten?Nein, die E-ISM-Gleitschiene ist ein eigenständiges Produkt mit integriertem Feststellmechanismus und Anschluss für den externen Rauchmelder. Eine Standard-ISM-Gleitschiene kann nicht nachgerüstet werden. E-ISM oder TS 5000 L-ISM VPK — wann das Komplettpaket?Der TS 5000 L-ISM VPK ist ein vorkonfiguriertes Komplettpaket mit allem Zubehör für die Bandgegenseite. Wenn Sie Einzelkomponenten flexibel kombinieren möchten oder auf der Bandseite montieren, ist der E-ISM als Einzelprodukt die richtige Wahl.
