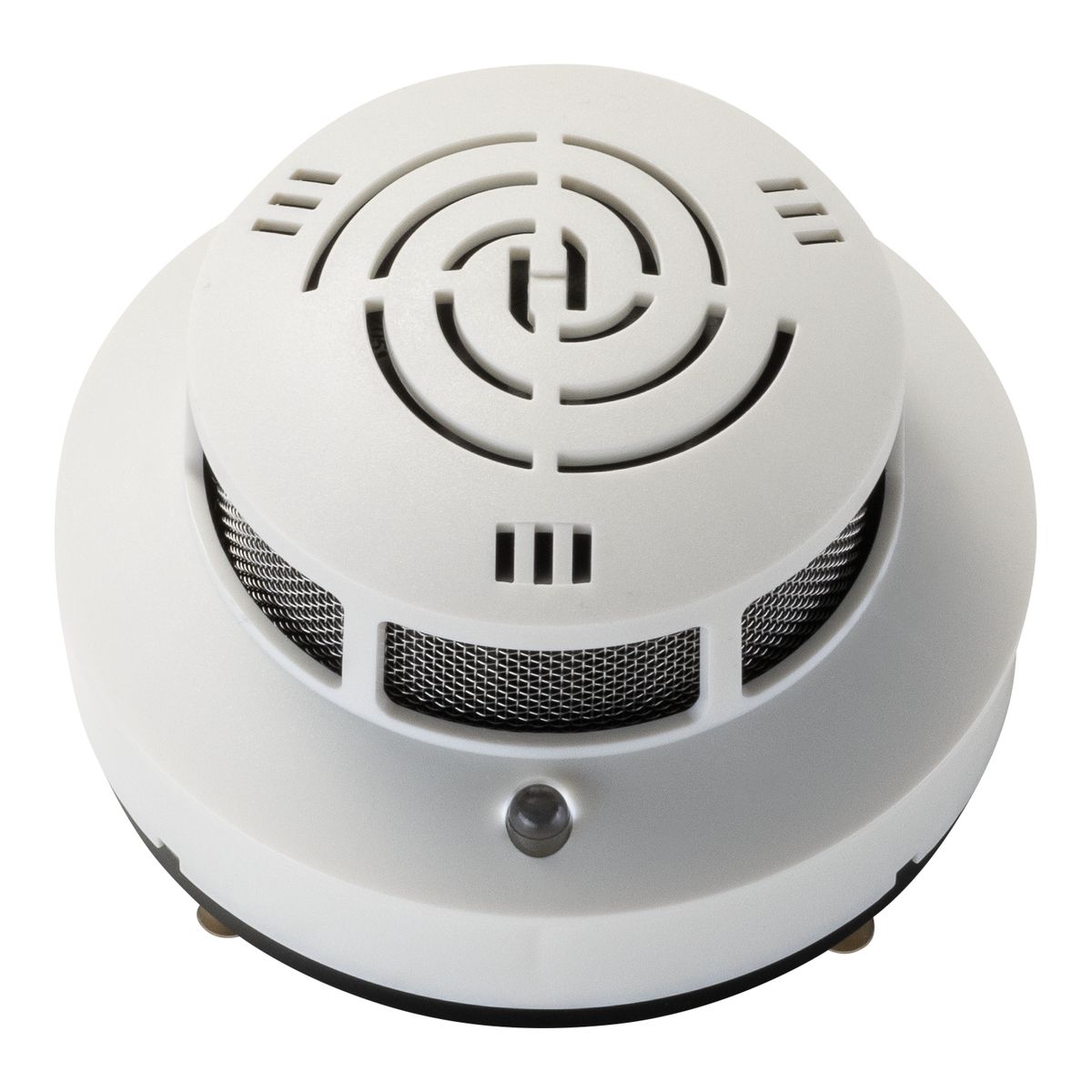

Hekatron ORS 142
Hekatron ORS 142 — Optischer Rauchschalter für Feststellanlagen Kurz & Knapp Meistverkaufter Rauchschalter für Feststellanlagen weltweit Optische Raucherkennung nach dem Streulichtprinzip gemäß EN 54-7 Kompatibel mit über 20 Herstellern — von dormakaba über GEZE bis Assa Abloy Verschmutzungskompensation verlängert die Lebensdauer um das 2- bis 3-Fache Integrierte Leitungsüberwachung per Magnet im Sockel aktivierbar Austauschpflicht nach 8 Jahren gemäß DIN 14677 Made in Germany Produktbeschreibung Der Hekatron ORS 142 ist der De-facto-Standard unter den Rauchschaltern für Feststellanlagen. Er erkennt Schwelbrände und offene Brände mit Rauchentwicklung nach dem Streulichtprinzip (Tyndall-Effekt) und steuert über eine angeschlossene Zentrale die Schließung von Brand- und Rauchschutztüren. Die Auswerteelektronik überwacht kontinuierlich die Messkammer auf Verschmutzung und Störung. Eine selbstregelnde Alarmschwellennachführung sorgt für gleichbleibendes Ansprechverhalten über die gesamte Nutzungsdauer. Ein zusätzlicher Temperatursensor löst bei ca. 70 °C aus — als Rückfallebene bei extrem schneller Brandentwicklung. Der ORS 142 ist in nahezu allen gängigen DIBt-Bauartgenehmigungen namhafter Steuerungs- und Schließerhersteller gelistet. Damit eignet er sich als universeller Rauchschalter für Neuinstallationen und als Ersatz für ältere Modelle wie den ORS 132. Einbindung in die Feststellanlage Der ORS 142 ist ein Bestandteil einer Feststellanlage (FSA) und funktioniert nur im Zusammenspiel mit weiteren Systemkomponenten. Der Signalweg: ORS 142 erkennt Rauch → Signal an Zentrale (FSZ/RSZ/RMZ) → Zentrale löst Haftmagnet → Tür schließt selbstständig Die DIBt-Bauartgenehmigung gilt ausschließlich für die in der jeweiligen Zulassung aufgeführten Komponentenkombinationen. Wird ein Gerät durch eines ersetzt, das nicht in der Zulassung steht, ist eine Neuabnahme erforderlich. Der potentialfreie Öffner-Relaiskontakt des ORS 142 öffnet bei Alarm, Störung und Spannungsausfall — damit ist auch bei Stromverlust eine sichere Schließung gewährleistet. Technische Daten EigenschaftWert DetektionsprinzipStreulicht (Tyndall-Effekt) nach EN 54-7 Temperaturschwelle70 ±5 °C Betriebsspannung18–28 V DC (max. 200 mVSS Restwelligkeit) Stromaufnahme Ruhemax. 22 mA Stromaufnahme Alarmmax. 11 mA Stromaufnahme Störungmax. 16 mA RelaiskontaktÖffner, max. 30 V DC / 1 A / 30 W LeitungsüberwachungOptional, per Magnet im Sockel aktivierbar (43 kΩ Abschlusswiderstand) SchutzartIP 42 Betriebstemperatur-30 bis +60 °C Luftfeuchte (dauernd)10–95 % rF bei ≤34 °C / max. 35 g/m³ bei >34 °C AbmessungenØ 80 × H 33 mm (ohne Sockel) Gewicht82 g (ohne Sockel) FarbeWeiß (RAL 9010), Multicolor (MC) auf Anfrage SockeltypSockelserie 143 (A, AF, W, UH) KommunikationRS-Bus (Zustandsmeldung an RZA 142) Nutzungsdauer8 Jahre (DIN 14677), danach Austausch Kompatibilität Der ORS 142 ist der am breitesten zugelassene Rauchschalter für Feststellanlagen weltweit. Er ist in den DIBt-Bauartgenehmigungen folgender Hersteller gelistet: Hekatron-Zentralen — FSZ Basis (Z-6.500-2427), FSZ Pro (Z-6.500-2359), FSZ kompakt (Z-6.500-2394), RSZ kompakt (Z-6.500-2393) dormakaba / Dorma — RMZ Rauchmeldezentrale (Z-6.500-2372), auch mit Funk-Erweiterung. Der ORS 142 ersetzt den dormakaba RM-N als herstellerfreie Alternative. GEZE — FA GC 150 System als externer Rauchschalter. Alternative zum GEZE GC 152. Weitere kompatible Hersteller: Assa Abloy, C-Tec, Dictator, DMW Schwarze, ECO Schulte, Effertz, Entrematic, GTE, GU BKS, Hodapp, Jansen, Kendrion-Linnig, Landert-Tormax, Protronic, Record, Schnetz und Stoebich. ORS 142 vs. dormakaba RM-N vs. GEZE GC 152 EigenschaftHekatron ORS 142dormakaba RM-NGEZE GC 152 Kompatibilität20+ HerstellerNur dormakaba RMZNur GEZE RSZ 6/7 abZ-BestandsanlagenORS 142 AT (RetroFit)—— Funk-VarianteORS 155 FRM-F (dormakaba Funeo)GC 172 VerschmutzungskompensationJa (2-3× Lebensdauer)JaJa Tauschzyklus8 Jahre8 Jahre8 Jahre SockelSerie 143dormakaba-SockelGEZE-Sockel Vorteil ORS 142: Universell einsetzbar in Feststellanlagen aller gängigen Hersteller. Der dormakaba RM-N und der GEZE GC 152 sind jeweils nur mit dem eigenen System kompatibel. LED-Diagnose Die Multi-Betriebszustandsanzeige des ORS 142 signalisiert den aktuellen Zustand über farbige LEDs: LED-AnzeigeZustandRelais Grün blinkendNormalbetriebGeschlossen Grün + kurz GelbLeichte Verschmutzung — Melder kompensiertGeschlossen Wechsel Grün/GelbStarke Verschmutzung oder Austauschanzeige (8 Jahre)Geschlossen GelbStörungGeöffnet RotAlarm (Rauch oder Temperatur)Geöffnet DunkelSpannungslosGeöffnet Fehlersuche & Troubleshooting SymptomMögliche UrsacheMaßnahme LED wechselt Grün/GelbStarke Verschmutzung oder 8-Jahres-AustauschanzeigeHerstelldatum auf Typenschild prüfen. Über 8 Jahre: Melderkopf tauschen (ORS 142 AT RetroFit). Unter 8 Jahre: Verschmutzung → Melder tauschen (nicht reinigbar) LED Gelb dauerhaftStörung: Messkammenfehler, Sockelkontakt lose, KabelbruchMelder aus Sockel nehmen, Kontakte prüfen, neu einsetzen. Kabel auf Durchgang messen. Wiederholung: tauschen LED Rot, Tür schließt nichtAlarm erkannt, Haftmagnet löst nichtSignalweg prüfen: Zentrale (FSZ/RSZ/RMZ) → Relaisausgang → Magnet. Magnet separat testen (Spannung abnehmen) Fehlalarm ohne RauchDampf, Staub oder Insekten in der MesskammerMontageort prüfen. Staubige/dampfige Umgebung? → TDS 247 als Alternative (außer in Fluchtwegen). Melder tauschen, nicht reinigen Keine Reaktion auf PrüfaerosolMesskammer defekt oder Nutzungsdauer überschrittenHekatron Prüfaerosol 918/5 direkt in Einströmöffnung sprühen. Kein Ansprechen: Melder sofort tauschen Leitungsüberwachung meldet FehlerLÜ-Magnet im Sockel fehlt oder falsch positioniertSockel öffnen: Magnet vorhanden? Abschlusswiderstand am Stichende korrekt (43 kΩ)? Kabel durchmessen LED Grün + kurz Gelb (Blitzer)Leichte Verschmutzung — Kompensation aktivKein sofortiger Handlungsbedarf. Bei nächster Jahresprüfung beobachten Sockelwahl Der ORS 142 wird ohne Sockel geliefert. Je nach Montagesituation wird der passende Sockel aus der Hekatron-Serie 143 separat bestellt. Alle Sockel verfügen über einen integrierten Magneten zur optionalen Aktivierung der Leitungsüberwachung. SockelMontageEinsatz Sockel 143 AAufputz (Decke)Standard-Deckenmontage Sockel 143 AFAufputz (Feuchtraum)Feuchträume, erhöhte Schutzanforderung Sockel 143 WWandmontageFür ORS 142 W Wandmelder Sockel 143 UHUnterputz / HohldeckeAbgehängte Decken, flächenbündige Montage Ergänzend stehen die Konsolen K 143-S (Sturzmontage) und K 143-K (Wandmontage bei Deckenhöhen über 5 m) zur Verfügung. Montagehinweise Die Montage erfolgt ausschließlich per Schraubbefestigung — Klebemontage ist normativ nicht zulässig. Der Sockel wird an der Decke befestigt, anschließend wird der Melderkopf aufgesteckt und durch Drehen verriegelt. Für die Verkabelung sind handelsübliche Fernmeldekabel verwendbar. Der Kabelquerschnitt richtet sich nach Stromaufnahme und Leitungslänge. Bei Wandmeldern (ORS 142 W) ist ein Mindestabstand von 1 cm zu darüber liegenden Bauteilen einzuhalten. Die Planung der Melderanzahl und -position richtet sich nach der Sturzhöhe und Breite des Feuerschutzabschlusses gemäß der jeweiligen DIBt-Bauartgenehmigung. Austausch & Zulassungslogik (abZ / abG) Beim 8-Jahres-Austausch gemäß DIN 14677 entscheidet die Zulassungsnummer der Feststellanlage, welcher Ersatzmelder eingesetzt werden muss. Seit dem 01.01.2020 unterscheidet das DIBt zwischen zwei Nummernkreisen: Anlage abgenommen nachNummernkreisBeim Austausch verwenden Allg. bauaufsichtliche Zulassung (abZ)Z-6.5-xxxxNur ORS 142 AT RetroFit (Art. 31-5000017-04-xx) Allg. Bauartgenehmigung (abG)Z-6.500-xxxxNur ORS 142 Standard (Art. 5000552-xxxx) Wird das falsche Produkt eingesetzt, verliert die Anlage ihre Zulassung. Die Zulassungsnummer steht auf dem Abnahmeschild der Feststellanlage. Praxis-Tipp: Bei Anlagen älter als 16 Jahre vor dem Tausch die Ausgangsspannung am Netzgerät messen (durch Elektrofachkraft). Liegt sie unter 18 V DC, muss das Netzgerät ebenfalls getauscht werden (z. B. durch FSZ Basis oder RSZ kompakt). Wartung & Prüfung Die Wartung von Feststellanlagen ist in DIN 14677-1 geregelt. Folgende Prüfintervalle gelten: Monatlich — Funktionsprüfung: Rauchmelder mit Prüfaerosol auslösen, Tür muss vollständig schließen. Durchführung durch eingewiesene Person. Vierteljährlich — wie monatlich. Nach 12 fehlerfreien Monatsprüfungen auf Vierteljahr umstellbar. Jährlich — Fachprüfung durch Fachkraft nach DIN 14677-2. Vollständige Inspektion aller Komponenten. Prüfmethode: Funktionstest ausschließlich mit Prüfaerosol, z. B. Hekatron 918/5 (FCKW-frei, 250 ml). Rauchschalter dürfen nicht geöffnet oder gereinigt werden. Einsatzgebiete Der ORS 142 ist für den Einsatz in Feststellanlagen an folgenden Abschlüssen zugelassen: Drehflügeltüren — einflügelig und zweiflügelig, Brand- und Rauchschutztüren Schiebetüren — mit entsprechender Feststellvorrichtung Tore — Feuerschutztore mit Feststellanlage Bahngebundene Förderanlagen — automatische Transportsysteme über Brandabschnitte Feuerschutzvorhänge — textile Brandschutzabschlüsse Einschränkungen: Feststellanlagen dürfen nur an Innenwänden betrieben werden. In staubigen oder dampfigen Umgebungen (Küche, Werkstatt, Lager) ist der Thermoschalter TDS 247 die geeignetere Wahl — außer in Flucht- und Rettungswegen, dort sind ausschließlich optische Rauchschalter zulässig. Modellvergleich: Hekatron Rauch- und Thermoschalter Die Hekatron Melder-Familie deckt alle Montagesituationen ab — von der Standard-Neuinstallation bis zur kabelfreien Nachrüstung: ModellMontageVerkabelungAT-TauschEinsatz ORS 142DeckeKabelNeinStandard-Neuinstallation ORS 142 WWand / SturzKabelNeinWandmontage, modulare Gehäuse ORS 142 W ATWand / SturzKabelJaAustausch bestehender Wandmelder ORS 142 AT RetroFitDeckeKabelJaAustausch bestehender Deckenmelder ORS 155 FDecke / SturzFunkNeinNachrüstung, Denkmalschutz TDS 247DeckeKabelNeinStaubige/dampfige Räume (nicht Fluchtweg) Normen & Zulassungen Alle Hekatron Rauchschalter und Thermoschalter für Feststellanlagen unterliegen einem umfassenden Normenwerk. Die Einhaltung ist Voraussetzung für die DIBt-Bauartgenehmigung und den normgerechten Betrieb. NormInhaltRelevanz EN 54-7Optische RauchmelderPrüfnorm für Streulicht-Rauchschalter EN 54-5WärmemelderPrüfnorm für Thermoschalter (TDS 247) DIN 14677-1Instandhaltung von FeststellanlagenWartungsintervalle, Tauschzyklen, Prüfprotokolle DIN 14677-2Anforderungen an die FachkraftQualifikation für Wartung und Abnahme DIN EN 14637Elektrisch gesteuerte FeststellvorrichtungenSystemanforderungen, Leitungsüberwachung DIN EN 1155Elektrisch gesteuerte FeststellvorrichtungenFeststellfunktion an Türschließern DIN 18040Barrierefreies BauenAnforderung an Feststellanlagen in öffentlichen Gebäuden DIBt-Zulassungen für den ORS 142: Z-6.5-1725 (Feststellanlagen), Z-6.5-1891 (Bahngebundene Förderanlagen) sowie zahlreiche herstellerspezifische Zulassungen. Häufige Fragen zum ORS 142 Wie oft muss der ORS 142 geprüft werden?Monatliche Funktionsprüfung durch eingewiesene Person (nach 12 fehlerfreien Monaten auf vierteljährlich umstellbar). Jährliche Fachprüfung durch Fachkraft nach DIN 14677-2. Wann ist der Meldertausch nach 8 Jahren fällig?Gemäß DIN 14677 müssen optische Rauchschalter mit Verschmutzungskompensation (wie der ORS 142) nach 8 Jahren ausgetauscht werden. Melder ohne Verschmutzungskompensation bereits nach 5 Jahren. Der ORS 142 zeigt die fällige Nutzungsdauer durch wechselnde Grün/Gelb-LED an. Das Herstelldatum steht auf dem Typenschild. Welchen Ersatzmelder beim 8-Jahres-Tausch — AT oder Standard?Das hängt von der Zulassungsnummer der Feststellanlage ab. Bestandsanlagen mit alter Zulassung Z-6.5-xxxx (abZ): nur ORS 142 AT RetroFit (Art. 31-5000017-04-xx). Neuanlagen mit Z-6.500-xxxx (abG): nur ORS 142 Standard (Art. 5000552-xxxx). Wird das falsche Produkt eingesetzt, verliert die Anlage ihre DIBt-Zulassung. Kann ich den ORS 142 reinigen statt tauschen?Nein. Rauchschalter dürfen nicht geöffnet oder gereinigt werden. Bei Verschmutzung oder Erreichen der Nutzungsdauer ist ausschließlich ein Austausch zulässig. Ist der ORS 142 mit Dorma / dormakaba RMZ kompatibel?Ja. Der ORS 142 ist in der DIBt-Bauartgenehmigung der dormakaba RMZ (Z-6.500-2372) gelistet. Er kann als Alternative zum dormakaba RM-N eingesetzt werden und funktioniert kabelgebunden oder über das Hekatron Funksystem 155 F. Ersetzt der ORS 142 den älteren ORS 132?Ja, der ORS 142 ist der direkte Nachfolger des ORS 132. Beim Austausch unbedingt beachten: Die Energieversorgungen älterer Geräte (NAG 03, NG 519 etc.) sind möglicherweise nicht mehr geeignet — Ausgangsspannung vorher messen. Liegt sie unter 18 V DC, muss das Netzgerät mit getauscht werden (z. B. FSZ Basis, RSZ kompakt). Wie aktiviere ich die Leitungsüberwachung?Durch Einsetzen des beiliegenden Magneten in den Sockel (Serie 143). Der Abschlusswiderstand beträgt 43 kΩ. Die Leitungsüberwachung funktioniert mit Hekatron FSZ Basis, FSZ Pro, FSZ kompakt, RSZ kompakt sowie mit zugelassenen Gleitschienen namhafter Hersteller. Mit älteren Netzteilen (NAG 03, NG 519) ist die LÜ nicht möglich. Welchen Sockel brauche ich?Für Deckenmontage: Sockel 143 A (Standard) oder 143 UH (Unterputz/Hohldecke). Für Wandmontage: Sockel 143 W. Für Feuchträume: Sockel 143 AF. Alle Sockel enthalten einen Magneten zur optionalen Leitungsüberwachung. Was ist der Unterschied zum GEZE GC 152 und dormakaba RM-N?Alle drei sind optische Rauchschalter nach EN 54-7 mit 8-Jahres-Tauschzyklus. Der entscheidende Unterschied: Der ORS 142 ist in den DIBt-Zulassungen von über 20 Herstellern gelistet und damit universell einsetzbar. Der dormakaba RM-N funktioniert nur mit der dormakaba RMZ, der GEZE GC 152 nur mit GEZE RSZ 6/7. Muss ich bei Anlagen älter als 16 Jahre etwas beachten?Ja. Bei älteren Anlagen können die Kondensatoren im Netzgerät ausgetrocknet sein, wodurch die Ausgangsspannung unter 18 V DC fällt. Der neue Melder erkennt die Unterspannung und meldet eine Störung (gelbe LED). Empfehlung: Vor dem Meldertausch die Spannung messen — bei unter 18 V das Netzgerät mit tauschen. Wie teste ich den Melder?Ausschließlich mit Prüfaerosol — empfohlen: Hekatron 918/5 (FCKW-frei, 250 ml, ca. 200 Prüfungen). Aerosol direkt in die Einströmöffnung sprühen. Nach Auslösung muss die Tür vollständig schließen. Kaufberatung: Welcher Rauchschalter für Ihre Feststellanlage? Neuinstallation (abG) oder Austausch in Bestandsanlage (abZ)?Entscheidend ist die Zulassungsnummer auf dem Abnahmeschild der Feststellanlage. Neuanlagen mit Z-6.500-xxxx (abG): ORS 142 Standard bestellen. Bestandsanlagen mit Z-6.5-xxxx (abZ): ORS 142 AT RetroFit bestellen. Falsches Produkt führt zum Verlust der DIBt-Zulassung. Kabel oder Funk — wann lohnt sich das Funksystem?Das Funksystem ORS 155 F spart bis zu 60 % Montagezeit und bis zu 1.500 € durch entfallende Verkabelung. Ideal für Nachrüstung in Bestandsbauten, Denkmalschutz und schwierige Leitungsführung. Für Neubauten mit vorhandener Kabelinfrastruktur ist der kabelgebundene ORS 142 die wirtschaftlichere Wahl — kein Batterietausch alle 8 Jahre. Optischer Rauchschalter oder Thermoschalter (TDS 247)?In Flucht- und Rettungswegen sind ausschließlich optische Rauchschalter (ORS 142) zulässig — Thermoschalter dort verboten. Der TDS 247 eignet sich für staubige, dampfige oder rauchige Umgebungen (Küchen, Werkstätten, Lager), in denen der ORS 142 Fehlalarme auslösen würde. ORS 142 oder dormakaba RM-N oder GEZE GC 152?Der ORS 142 ist mit über 20 Herstellern kompatibel und damit die universellste Wahl. Der dormakaba RM-N funktioniert nur mit der dormakaba RMZ, der GEZE GC 152 nur mit GEZE RSZ 6/7. Vorteil ORS 142: Sie können die Zentrale wechseln, ohne den Melder tauschen zu müssen. Brauche ich eine separate Zentrale?Ja. Der ORS 142 benötigt eine Feststellanlagen-Zentrale. Hekatron: FSZ Basis, FSZ Pro, RSZ kompakt (Einzeltür mit integriertem Rauchschalter). Oder: dormakaba RMZ, GEZE RSZ. Die RSZ kompakt hat einen integrierten Melder — dort wird kein separater ORS 142 benötigt. Welches Zubehör brauche ich zusätzlich?Mindestens: 1× Sockel (143 A für Decke, 143 W für Wand). Empfohlen: Prüfaerosol Hekatron 918/5 für die monatliche Funktionsprüfung. Außerdem Pflicht: Ein Handauslösetaster (HAT 02/03 kabelgebunden oder HAT 155 F Funk) — jede Feststellanlage muss auch manuell auslösbar sein. Wer darf die Feststellanlage abnehmen?Ausschließlich autorisierte Fachkräfte des Herstellers oder vom Hersteller autorisierte Fachkräfte. Die Abnahmeberechtigung ist personenbezogen und nicht übertragbar. Hekatron bietet die Seminare R 6.1 (Standard) und R 6.2 (erweitert) an. Kann ich den Melder selbst tauschen?Den Melderkopf wechseln (Sockel aufstecken, drehen) darf eine eingewiesene Person. Die Abnahme nach Tausch erfordert jedoch eine autorisierte Fachkraft, wenn das neue Gerät nicht in der bestehenden Zulassung aufgeführt ist. Den Netzanschluss darf ausschließlich eine Elektrofachkraft durchführen. Ist die Feststellanlage für Außentüren geeignet?Nein. Alle DIBt-Bauartgenehmigungen gelten ausschließlich für Abschlüsse an Innenwänden.

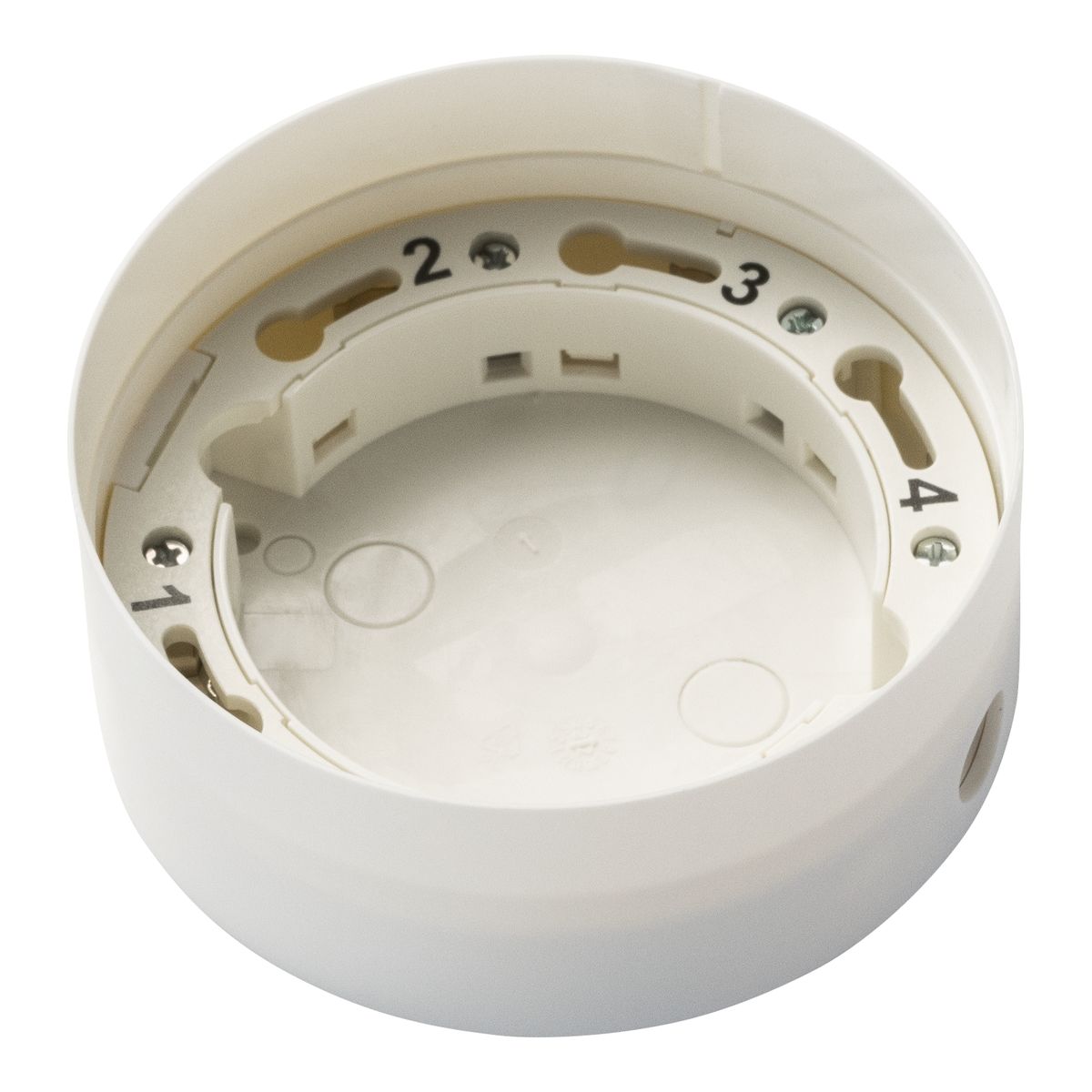

Sockel 143 A - Montagesockel für Hekatron Rauchmelder
Sockel 143 A — Montagesockel für Aufputz-Deckenmontage Kurz & Knapp Montagesockel für Hekatron Rauchschalter ORS 142, ORS 142 AT, TDS 247 Aufputz-Deckenmontage in trockenen Räumen Integrierter Magnet zur optionalen Leitungsüberwachung (43 kΩ) Kompatibel mit allen Hekatron-Zentralen (FSZ Basis/Pro, RSZ kompakt) Produktbeschreibung Der Sockel 143 A ist der Standard-Montagesockel für die Aufputz-Deckenmontage von Hekatron Rauchschaltern und Thermoschaltern in Feststellanlagen. Er wird an der Decke verschraubt, der Melderkopf (ORS 142, ORS 142 AT oder TDS 247) wird anschließend aufgesteckt und durch Drehen verriegelt.Der integrierte Magnet ermöglicht die optionale Aktivierung der Leitungsüberwachung gemäß DIN EN 14637. Der Sockel 143 A kann auch auf den Konsolen K 143-S (Sturzmontage) und K 143-K (Kragarm) montiert werden. Kompatibilität Der Sockel ist kompatibel mit folgenden Hekatron Rauchschaltern und Thermoschaltern: ORS 142 — Standard-Rauchschalter (für Neuanlagen abG) ORS 142 AT RetroFit — Austausch-Rauchschalter (für Bestandsanlagen abZ) TDS 247 — Thermodifferentialschalter Nicht für den ORS 142 W: Der Wandrauchschalter ORS 142 W hat eine eigene Bauform und wird direkt an die Wand geschraubt. Er benötigt keinen separaten Sockel der Serie 143. Technische Daten EigenschaftWert MontageAufputz (Decke)EinsatzbereichTrockene InnenräumeLeitungsüberwachungOptional, per integriertem Magnet (43 kΩ)MaterialKunststoffFarbeWeißKonsolenmontageKompatibel mit K 143-S und K 143-K Sockelvergleich: Welcher Sockel für welche Montagesituation? SockelMontageEinsatzKompatible Melder 143 AAufputz (Decke)Standard-Deckenmontage, trockene RäumeORS 142, ORS 142 AT, TDS 247 143 AFAufputz (Feuchtraum)Feuchte UmgebungenORS 142, ORS 142 AT, TDS 247 143 UHUnterputz / HohldeckeAbgehängte Decken, flächenbündigORS 142, ORS 142 AT, TDS 247 143 WWand / SturzORS 142 oder TDS 247 am TürsturzORS 142, ORS 142 AT, TDS 247 Alle Sockel der Serie 143 enthalten einen integrierten Magneten zur optionalen Aktivierung der Leitungsüberwachung (43 kΩ Abschlusswiderstand). Wichtig: Der Wandrauchschalter ORS 142 W hat eine eigene Bauform und wird direkt an die Wand geschraubt — er benötigt keinen Sockel der Serie 143. Die Sockel sind für die runden Deckenmelder (ORS 142, TDS 247) und deren Sturzmontage-Varianten. Kaufberatung Sockel & Montagezubehör Welchen Sockel brauche ich für den ORS 142?Für Deckenmontage in trockenen Räumen: Sockel 143 A. Für Feuchträume: 143 AF. Für Unterputz/Hohldecke: 143 UH. Für Sturzmontage des ORS 142 an der Wand: 143 W. Braucht der ORS 142 W auch einen Sockel 143?Nein. Der Wandrauchschalter ORS 142 W hat eine eigene Bauform und wird direkt an die Wand geschraubt — mit Schrauben und abziehbaren Klemmen. Er benötigt keinen separaten Sockel der Serie 143. Ist der Magnet für die Leitungsüberwachung im Sockel enthalten?Ja. Alle Sockel der Serie 143 enthalten einen integrierten Magneten zur optionalen Aktivierung der Leitungsüberwachung (43 kΩ). Die LÜ funktioniert mit FSZ Basis, FSZ Pro, FSZ kompakt und RSZ kompakt. Kann ich den Sockel beim Meldertausch weiterverwenden?Ja. Beim 8-Jahres-Tausch bleibt der Sockel montiert — nur der Melderkopf wird gewechselt. Bei AT-Meldern (ORS 142 AT) ist das der zentrale Vorteil. Wann Konsole statt Sockel?Konsole K 143-S für Sturzmontage des ORS 142 an der Wand (Sockel 143 A wird auf die Konsole montiert). Konsole K 143-K bei Deckenhöhen über 5 m (Kragarm, DIBt-Anforderung). Wofür ist das Gehäuseoberteil RNO 02?Abdeckung für den ORS 142 W und das Netzgerät NAG 02 bei Wandmontage. Verbessert Optik und Schutzart (IP 40). In Weiß (RAL 9003) und Silber (RAL 9006).
Hekatron ORS 142 AT RetroFit
Hekatron ORS 142 AT RetroFit — Austausch-Rauchschalter für Deckenmontage Kurz & Knapp RetroFit für Bestandsanlagen — 1:1-Ersatz für ältere ORS 142 Deckenmelder AT-Sockeltausch: Sockel bleibt, nur Melderkopf wechseln Streulichtprinzip nach EN 54-7, Temperaturschwelle 70 °C Erweiterter Temperaturbereich -30 bis +60 °C Verschmutzungskompensation, RS-Bus, potentialfreier Öffner Kompatibel mit 20+ Herstellern Made in Germany Produktbeschreibung Der Hekatron ORS 142 AT RetroFit ist der Austausch-Rauchschalter für bestehende Feststellanlagen mit Deckenmontage. Er ersetzt ältere ORS 142 Melder, deren 8-jährige Nutzungsdauer gemäß DIN 14677 abgelaufen ist. Als RetroFit-Lösung ist er speziell für Anlagen konzipiert, die nach einem älteren Zulassungsbescheid (Z-6.5-xxxx) abgenommen wurden. Der vorhandene Sockel (143 A, 143 UH oder 143 AF) bleibt montiert — beim Tausch wird nur der Melderkopf gewechselt. Technisch entspricht der AT RetroFit dem aktuellen ORS 142 Standard: Verschmutzungskompensation, Alarmschwellennachführung, integrierte Leitungsüberwachung und Multi-Betriebszustandsanzeige. Einbindung in die Feststellanlage Der ORS 142 AT RetroFit wird als direkter Ersatz in bestehende Systeme eingesetzt: ORS 142 AT RetroFit an der Decke → Zentrale (FSZ/RSZ/RMZ) → Haftmagnet → Tür schließt Beim Austausch ist immer die aktuell gültige Zulassung zugrunde zu legen — nicht die alte Zulassung, nach der die Anlage ursprünglich abgenommen wurde. Ist der AT RetroFit in der aktuellen Zulassung des Systems gelistet, kann eine Neuabnahme entfallen. Technische Daten EigenschaftWert DetektionsprinzipStreulicht nach EN 54-7 Temperaturschwelle70 ±5 °C Betriebsspannung18–28 V DC Stromaufnahme Ruhemax. 22 mA Stromaufnahme Alarmmax. 11 mA RelaiskontaktÖffner, max. 30 V DC / 1 A / 30 W SchutzartIP 42 Betriebstemperatur-30 bis +60 °C AbmessungenØ 80 × H 33 mm Gewicht82 g FarbeWeiß (RAL 9010) SockeltypSockelserie 143 (A, AF, UH) KommunikationRS-Bus AT-KennzeichnungJa Nutzungsdauer8 Jahre (DIN 14677) Kompatibilität Der ORS 142 AT RetroFit ist als Austauschmelder für alle Systeme zugelassen, in denen der ORS 142 gelistet ist: Hekatron — FSZ Basis, FSZ Pro, FSZ kompakt, RSZ kompakt dormakaba — RMZ (Z-6.500-2372) GEZE — FA GC 150 System 20+ weitere Hersteller — Assa Abloy, C-Tec, ECO Schulte, Entrematic, GU BKS u. a. LED-Diagnose LED-AnzeigeZustandRelais Grün blinkendNormalbetriebGeschlossen Grün + kurz GelbLeichte VerschmutzungGeschlossen Wechsel Grün/GelbStarke Verschmutzung oder AustauschanzeigeGeschlossen GelbStörungGeöffnet RotAlarmGeöffnet Fehlersuche & Troubleshooting SymptomUrsacheMaßnahme LED Grün/Gelb wechselnd8-Jahres-Tausch fälligNeuen AT RetroFit Melderkopf aufsetzen. Sockel bleibt LED Gelb dauerhaftStörungMelderkopf abnehmen, Sockelkontakte prüfen, Kabel durchmessen Melder passt nicht auf alten SockelSockel veraltet (vor Serie 143)Alten Sockel durch Sockel 143 A ersetzen. Verkabelung prüfen Neuabnahme nach Tausch gefordertAT RetroFit nicht in alter ZulassungAktuelle Zulassung prüfen. Neuabnahme durch autorisierte Fachkraft FehlalarmStaub, DampfMontageort bewerten. Ggf. TDS 247 (nicht Fluchtwege) Montage & AT-Tausch Der AT-Tausch an der Decke in drei Schritten: Schritt 1: Alten Melderkopf durch Drehen aus dem Sockel lösen Schritt 2: ORS 142 AT RetroFit aufsetzen und durch Drehen verriegeln Schritt 3: Funktionstest mit Prüfaerosol (Hekatron 918/5) Sockel 143 A, 143 AF oder 143 UH bleibt montiert. Keine Neuverkabelung. Bei sehr alten Anlagen (vor ORS 132): Netzteil auf Kompatibilität prüfen — ältere Energieversorgungen sind möglicherweise nicht geeignet. Zulassungslogik: Wann der ORS 142 AT RetroFit eingesetzt werden muss Wichtig: Nur für Bestandsanlagen (abZ) Der ORS 142 AT RetroFit ist ausschließlich für Feststellanlagen mit alter Zulassung Z-6.5-xxxx (abZ) vorgesehen In Neuanlagen mit Z-6.500-xxxx (abG) darf er nicht verwendet werden — dort den Standard ORS 142 einsetzen Für den Austausch in abZ-Bestandsanlagen ist nur der AT RetroFit zugelassen — der Standard-ORS 142 darf dort nicht als Ersatz eingesetzt werden Wird das falsche Produkt verbaut, verliert die Anlage ihre Zulassung Hintergrund: Seit dem 01.01.2020 unterscheidet das DIBt zwischen abZ (Z-6.5-xxxx, Bestandsanlagen) und abG (Z-6.500-xxxx, Neuanlagen). In abZ-Zulassungen war der Melder mit Auslösevorrichtung als Einheit zugelassen. In abG ist der Melder nur noch als Melder zugelassen — die Auslöselogik liegt in der Zentrale (z. B. FSZ Basis). Die Zulassungsnummer steht auf dem Abnahmeschild der Feststellanlage. Nicht jede abZ-Zulassung hat den ORS 142 AT freigegeben — die exakte Kompatibilitätstabelle steht in der Montageanleitung (7003085, Seite 2). Praxis-Tipp: Bei Anlagen älter als 16 Jahre vor dem Tausch die Ausgangsspannung am Netzgerät messen (durch Elektrofachkraft). Unter 18 V DC → Netzgerät mit tauschen. Wartung & Prüfung Monatlich — Funktionsprüfung mit Prüfaerosol Hekatron 918/5 Jährlich — Fachprüfung durch Fachkraft nach DIN 14677-2 Alle 8 Jahre — Melderkopf tauschen (AT-Sockeltausch) Rauchschalter nicht öffnen, nicht reinigen. Nur Austausch. Einsatzgebiete Bestandsanlagen — 8-Jahres-Austausch bestehender ORS 142 Deckenmelder Drehflügeltüren, Schiebetüren, Tore — an Brand- und Rauchschutzabschlüssen Bahngebundene Förderanlagen — automatische Transportsysteme Nur an Innenwänden. Nicht für staubige/dampfige Umgebungen (dort: TDS 247, nicht in Fluchtwegen). Modellvergleich ModellMontageVerkabelungAT-TauschEinsatz ORS 142DeckeKabelNeinStandard-Neuinstallation ORS 142 WWand / SturzKabelNeinWandmontage, modulare Gehäuse ORS 142 W ATWand / SturzKabelJaAustausch bestehender Wandmelder ORS 142 AT RetroFitDeckeKabelJaAustausch bestehender Deckenmelder ORS 155 FDecke / SturzFunkNeinNachrüstung, Denkmalschutz TDS 247DeckeKabelNeinStaubige/dampfige Räume (nicht Fluchtweg) Normen & Zulassungen Alle Hekatron Rauchschalter und Thermoschalter für Feststellanlagen unterliegen einem umfassenden Normenwerk. Die Einhaltung ist Voraussetzung für die DIBt-Bauartgenehmigung und den normgerechten Betrieb. NormInhaltRelevanz EN 54-7Optische RauchmelderPrüfnorm für Streulicht-Rauchschalter EN 54-5WärmemelderPrüfnorm für Thermoschalter (TDS 247) DIN 14677-1Instandhaltung von FeststellanlagenWartungsintervalle, Tauschzyklen, Prüfprotokolle DIN 14677-2Anforderungen an die FachkraftQualifikation für Wartung und Abnahme DIN EN 14637Elektrisch gesteuerte FeststellvorrichtungenSystemanforderungen, Leitungsüberwachung DIN EN 1155Elektrisch gesteuerte FeststellvorrichtungenFeststellfunktion an Türschließern DIN 18040Barrierefreies BauenAnforderung an Feststellanlagen Häufige Fragen zum ORS 142 AT RetroFit Was bedeutet RetroFit?RetroFit bezeichnet den Austausch eines Melders in einer bestehenden Anlage. Der ORS 142 AT RetroFit ist speziell für diesen Zweck konzipiert und trägt die AT-Kennzeichnung. Muss die Anlage nach dem Tausch neu abgenommen werden?Nur wenn der ORS 142 AT RetroFit nicht in der aktuell gültigen DIBt-Zulassung des Systems gelistet ist. Ist er aufgeführt: Funktionstest und Dokumentation im Prüfbuch genügen. Kann ich jeden alten Hekatron-Melder durch den AT RetroFit ersetzen?Ja, sofern der vorhandene Sockel zur Serie 143 gehört. Bei sehr alten Sockeln (vor Serie 143) muss der Sockel mit getauscht werden. Was passiert mit den alten Netzteilen?Bei Austausch von ORS 132 oder älter: Netzteil auf Kompatibilität prüfen. Ältere Energieversorgungen (NAG 03, NG 519) können ungeeignet sein. Unterschied AT RetroFit vs. ORS 142 Standard?Technisch identisch. Der AT RetroFit trägt eine spezielle AT-Kennzeichnung für die eindeutige Zuordnung als Austauschmelder. Für Neuanlagen den Standard ORS 142 verwenden. Wie oft muss der RetroFit-Melder geprüft werden?Wie jeder ORS 142: monatlich Funktionsprüfung, jährlich Fachprüfung, nach 8 Jahren Austausch. Ist der AT RetroFit mit dormakaba RMZ kompatibel?Ja. In der dormakaba-Zulassung Z-6.500-2372 als Austauschmelder gelistet. Kaufberatung: Austausch in Bestandsanlagen Wand- oder Decken-AT?Für bestehende Deckenmelder: ORS 142 AT RetroFit. Für bestehende Wandmelder: ORS 142 W AT. Beide nutzen das AT-Sockeltausch-Prinzip. Lohnt sich der Umstieg auf Funk beim Tausch?Wenn die Kabelinfrastruktur intakt ist: nein — der AT RetroFit ist wirtschaftlicher. Wenn Kabel sanierungsbedürftig sind oder im Denkmalschutz: Funksystem ORS 155 F prüfen. Wie viele Melder brauche ich?Die Anzahl richtet sich nach Sturzhöhe und Breite des Feuerschutzabschlusses gemäß der DIBt-Bauartgenehmigung. In der Regel: 1–2 Melder pro Tür. Kann ich den Tausch selbst durchführen?Den Melderkopf wechseln darf eine eingewiesene Person. Die Abnahme nach Tausch muss durch eine autorisierte Fachkraft erfolgen.

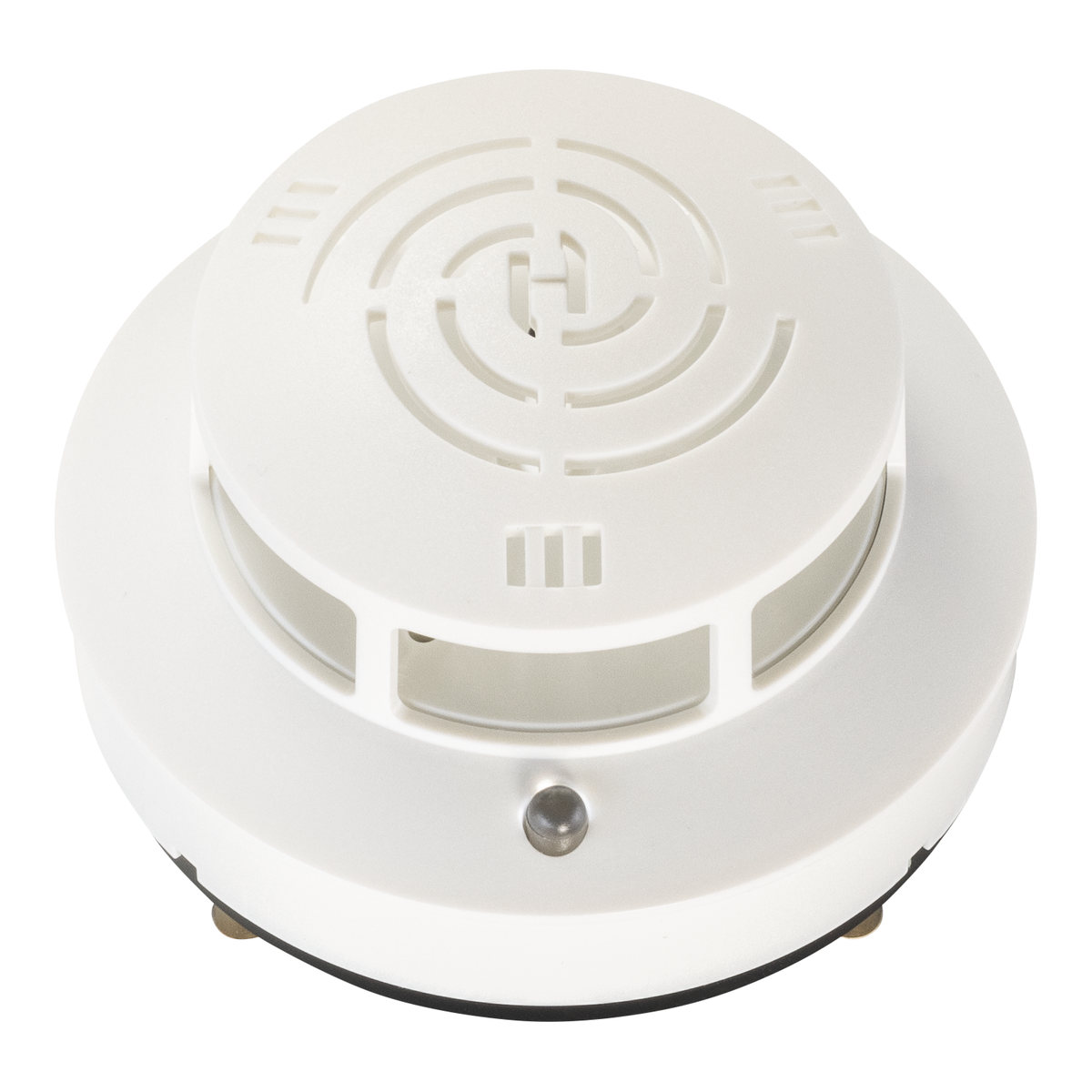

Thermoschalter Hekatron TDS 247
Hekatron TDS 247 — Thermodifferentialschalter für Feststellanlagen Kurz & Knapp Thermodifferentialschalter — erkennt Temperaturanstieg und Grenzwertüberschreitung Speziell für schwierige Umgebungen mit Staub, Dampf oder betriebsbedingtem Rauch Plausibilitätsprüfung der Messwerte — minimiert Fehlalarme Prüfung nach EN 54-5 (Wärmemelder) RS-Bus, potentialfreier Öffner, Messteilüberwachung NICHT in Flucht- und Rettungswegen — dort ausschließlich optische Rauchschalter Made in Germany Produktbeschreibung Der Hekatron TDS 247 ist ein Thermodifferentialschalter mit Maximalteil zur Erkennung von Temperaturveränderungen und offenen Bränden — mit und ohne Rauch. Er ist der Nachfolger des älteren Rauchschalters TS 217. Der TDS 247 erfasst die Umgebungstemperatur, wertet die Messwerte nach speziellen Algorithmen aus und prüft das Ergebnis auf Plausibilität. Er reagiert sowohl auf die Temperaturanstiegsgeschwindigkeit (Differentialteil) als auch auf das Übersteigen des Grenzwerts (Maximalteil). Sein Haupteinsatzgebiet sind Räume mit betriebsbedingten Störgrößen wie Staub, Rauch oder Dampf, in denen optische Rauchschalter zu Fehlalarmen neigen würden. Wichtig: Der TDS 247 darf nicht für Abschlüsse in Flucht- und Rettungswegen verwendet werden — dort sind ausschließlich optische Rauchschalter (ORS 142) vorgeschrieben. Einbindung in die Feststellanlage Der TDS 247 wird wie der ORS 142 in eine Feststellanlage eingebunden: TDS 247 erkennt Temperaturanstieg → Signal an Zentrale (FSZ/RSZ/RMZ) → Haftmagnet löst → Tür schließt Der TDS 247 darf nur an Hekatron-Netzgeräte angeschlossen werden und passt in die vorhandene Sockelserie 143. Für den TDS 247 wird das Abschlussmodul AM 142 am Stichende benötigt (bei FSZ Basis/Pro enthalten). Technische Daten EigenschaftWert DetektionsprinzipThermodifferential mit Maximalteil nach EN 54-5 A1 Betriebsspannung18–28 V DC (max. 200 mVSS Restwelligkeit) Stromaufnahme Ruhemax. 22 mA Stromaufnahme Alarmmax. 11 mA Stromaufnahme Störungmax. 16 mA RelaiskontaktÖffner, max. 30 V DC / 1 A / 30 W SchutzartIP 42 Betriebstemperatur-20 bis +80 °C AbmessungenØ 80 × H 33 mm Gewicht60 g FarbeWeiß (RAL 9010), Multicolor auf Anfrage SockeltypSockelserie 143 (A, AF, W, UH) KommunikationRS-Bus (Zustandsmeldung an RZA 142) Nutzungsdauer8 Jahre (Herstellerempfehlung) Kompatibilität Der TDS 247 ist für den Einsatz in folgenden Feststellanlagen zugelassen: Hekatron — FSZ Basis, FSZ Pro (mit Abschlussmodul AM 142) dormakaba — RMZ (in der DIBt-Zulassung gelistet) Wichtig: Der TDS 247 darf nur an Hekatron-Netzgeräte angeschlossen werden. Ältere Netzteile (NAG 03, NG 519) sind nicht kompatibel mit der Leitungsüberwachung. DIBt-Zulassungen: Z-6.5-1725 (Feststellanlagen), Z-6.5-1891 (Bahngebundene Förderanlagen). Zustandsanzeige & LED-Diagnose LED-AnzeigeZustandRelais GrünNormalbetriebGeschlossen Grün + GelbUnzulässige Temperatur (≤ -20 °C)Geschlossen Grün + Gelb (wechselnd)Erhöhte Temperatur (Voralarm)Geschlossen GelbStörung (Temperaturmessteil)Geöffnet RotAlarmGeöffnet DunkelSpannungslosGeöffnet Zusätzlich meldet der TDS 247 seinen Funktionszustand über RS-Bus (Stift 3) an die Sammelanzeige RZA 142 — dort werden die Zustände mit farbigen LEDs und potentialfreien Relais ausgegeben. Fehlersuche & Troubleshooting SymptomUrsacheMaßnahme LED Grün + Gelb (Wechsel)Erhöhte UmgebungstemperaturWärmequelle in der Nähe? Montageort prüfen (Heizung, Sonneneinstrahlung) LED Gelb dauerhaftTemperaturmessteil defektMelder tauschen. Sockelkontakte prüfen Fehlalarm bei Küchenbet riebZu nahe an WärmequelleMelder weiter von Kochstelle entfernt positionieren. TDS 247 ist für Dampf geeignet, aber nicht für direkte Hitze Tür schließt nicht bei AlarmSignalweg unterbrochenZentrale → Relais → Magnet prüfen Melder löst nicht bei Prüfung ausKeine Rauchprüfung möglichTDS 247 wird mit Fön geprüft (Wärme), NICHT mit Prüfaerosol. Überhitzung vermeiden! LED Grün + Gelb bei KälteTemperatur unter -20 °CNormales Verhalten. Melder meldet unzulässig niedrige Temperatur Störung nach Meldertausch (LED gelb)Netzgerät-Spannung unter 18 VBei Anlagen älter als 16 Jahre: Ausgangsspannung messen. Unter 18 V DC = Netzgerät tauschen (FSZ Basis, RSZ kompakt, LRZ Basis) Sockelwahl Der TDS 247 passt in die vorhandene Sockelserie 143: SockelMontageEinsatz Sockel 143 AAufputz (Decke)Standard-Deckenmontage Sockel 143 AFAufputz (Feuchtraum)Feuchträume Sockel 143 WWandmontageSturzmontage Sockel 143 UHUnterputz / HohldeckeAbgehängte Decken Montagehinweise Die Montage des TDS 247 entspricht dem ORS 142: Sockel an der Decke oder Wand schrauben, Melderkopf aufsetzen und drehen. Ausschließlich Schraubmontage. Positionierung: In Räumen mit Staub oder Dampf den Melder nicht direkt über Wärmequellen positionieren. Der TDS 247 reagiert auf Temperaturanstieg — eine direkte Heizquelle führt zu Fehlalarmen. Austausch & Zulassungslogik (abZ / abG) Tausch nach 8 Jahren (Herstellerempfehlung) Der 8-jährige Tauschzyklus ist für Thermoschalter eine Herstellerempfehlung (für optische Rauchschalter Vorschrift nach DIN 14677) Prüfung per Fön (Wärme), nicht per Prüfaerosol Zulassungslogik beim Austausch: Anlage abgenommen nachNummernkreisBeim Austausch verwenden Allg. bauaufsichtliche Zulassung (abZ)Z-6.5-xxxxNur TDS 247 AT (Art. 31-5100001-01-xx) Allg. Bauartgenehmigung (abG)Z-6.500-xxxxNur TDS 247 Standard (Art. 5100158) Wird das falsche Produkt eingesetzt, verliert die Anlage ihre Zulassung. Nicht jede abZ-Zulassung hat den TDS 247 AT freigegeben — Kompatibilitätstabelle in der Montageanleitung prüfen. Umstieg auf ORS 142: Wenn der Einsatzort nicht mehr staubig/dampfig ist oder die Tür in einem Fluchtweg liegt, muss auf den ORS 142 umgestiegen werden (abZ: ORS 142 AT, abG: ORS 142 Standard). Wartung & Prüfung Monatlich — Funktionsprüfung mit Fön (Überhitzung vermeiden!). Tür muss schließen. Jährlich — Fachprüfung durch Fachkraft nach DIN 14677-2 Alle 8 Jahre — Melder tauschen (Herstellerempfehlung) Achtung: Der TDS 247 wird nicht mit Prüfaerosol geprüft — das ist nur für optische Rauchschalter. Die Funktionsprüfung erfolgt ausschließlich durch Wärmezufuhr. Einsatzgebiete Küchen und Großküchen — Dampf und Kochrauch würden optische Melder stören Werkstätten — Schweiß-, Schleif- oder Sägearbeiten erzeugen Staub und Rauch Lager und Produktionshallen — betriebsbedingter Staub Tiefgaragen und Parkhäuser — Abgase Bahngebundene Förderanlagen — DIBt Z-6.5-1891 Verboten in: Flucht- und Rettungswegen. Dort ausschließlich optische Rauchschalter (ORS 142) verwenden. Modellvergleich Wann Thermoschalter, wann optischer Rauchschalter? ModellMontageVerkabelungAT-TauschEinsatz ORS 142DeckeKabelNeinStandard-Neuinstallation ORS 142 WWand / SturzKabelNeinWandmontage, modulare Gehäuse ORS 142 W ATWand / SturzKabelJaAustausch bestehender Wandmelder ORS 142 AT RetroFitDeckeKabelJaAustausch bestehender Deckenmelder ORS 155 FDecke / SturzFunkNeinNachrüstung, Denkmalschutz TDS 247DeckeKabelNeinStaubige/dampfige Räume (nicht Fluchtweg) Normen & Zulassungen Alle Hekatron Rauchschalter und Thermoschalter für Feststellanlagen unterliegen einem umfassenden Normenwerk. Die Einhaltung ist Voraussetzung für die DIBt-Bauartgenehmigung und den normgerechten Betrieb. NormInhaltRelevanz EN 54-7Optische RauchmelderPrüfnorm für Streulicht-Rauchschalter EN 54-5WärmemelderPrüfnorm für Thermoschalter (TDS 247) DIN 14677-1Instandhaltung von FeststellanlagenWartungsintervalle, Tauschzyklen, Prüfprotokolle DIN 14677-2Anforderungen an die FachkraftQualifikation für Wartung und Abnahme DIN EN 14637Elektrisch gesteuerte FeststellvorrichtungenSystemanforderungen, Leitungsüberwachung DIN EN 1155Elektrisch gesteuerte FeststellvorrichtungenFeststellfunktion an Türschließern DIN 18040Barrierefreies BauenAnforderung an Feststellanlagen Der TDS 247 wird nach EN 54-5 A1 geprüft (Wärmemelder). DIBt-Zulassungen: Z-6.5-1725, Z-6.5-1891. Häufige Fragen zum TDS 247 Warum einen Thermoschalter statt Rauchschalter?In Räumen mit betriebsbedingtem Staub, Dampf oder Rauch (Küchen, Werkstätten) würde ein optischer Rauchschalter ständig Fehlalarme auslösen. Der TDS 247 reagiert auf Temperatur, nicht auf Partikel in der Luft. Darf ich den TDS 247 in Fluchtwegen einsetzen?Nein. In Flucht- und Rettungswegen sind ausschließlich optische Rauchschalter vorgeschrieben. Der TDS 247 eignet sich nur für Abschlüsse außerhalb von Fluchtwegen. Wie prüfe ich den TDS 247?Mit einem Fön (Wärmezufuhr). Nicht mit Prüfaerosol — das ist nur für optische Rauchschalter. Vorsicht: Überhitzung des Melders vermeiden. Welchen Sockel brauche ich?Die gleiche Sockelserie 143 wie beim ORS 142: 143 A (Decke), 143 AF (Feuchtraum), 143 W (Wand), 143 UH (Unterputz). Wann muss der TDS 247 getauscht werden?Hekatron empfiehlt den Austausch nach 8 Jahren. Der Melder verfügt über eine Austauschanzeige nach DIN 14677. Ersetzt der TDS 247 den älteren TS 217?Ja. Der TDS 247 ist der direkte Nachfolger des TS 217. Er nutzt die gleiche Sockelserie 143. Kann der TDS 247 an dormakaba RMZ betrieben werden?Ja. Er ist in der dormakaba-Zulassung als Thermoschalter gelistet. Was bedeutet „Thermodifferential mit Maximalteil“?Differentialteil: Der Melder reagiert auf die Geschwindigkeit des Temperaturanstiegs. Maximalteil: Er reagiert zusätzlich auf das Überschreiten eines absoluten Grenzwerts. Beide Auswertungen werden auf Plausibilität geprüft. Kaufberatung: Thermoschalter oder Rauchschalter? Wann TDS 247 statt ORS 142?Wenn am Montageort mit Staub, Dampf oder betriebsbedingtem Rauch zu rechnen ist. Typisch: Küchen, Werkstätten, Lager, Tiefgaragen. Aber: nicht in Fluchtwegen. Kann ich später auf einen Rauchschalter umrüsten?Ja. Der ORS 142 passt auf den gleichen Sockel 143. Wenn sich die Raumnutzung ändert (z. B. Küche wird Büro), einfach den Melderkopf tauschen. Gibt es den TDS 247 als Funk-Variante?Nein. Der TDS 247 ist ausschließlich kabelgebunden. Eine Funk-Alternative für staubige Umgebungen gibt es derzeit nicht. Brauche ich das Abschlussmodul AM 142?Ja, am Stichende. Das AM 142 ist bei der FSZ Basis und FSZ Pro bereits enthalten und auch separat erhältlich. Erkennt der TDS 247 auch Schwelbrände?Nur eingeschränkt. Schwelbrände entwickeln sich langsam und erzeugen wenig Wärme. Der TDS 247 erkennt primär schnelle Temperaturanstiege und offene Flammen. Für Schwelbranderkennung ist der ORS 142 (optisch) die bessere Wahl.

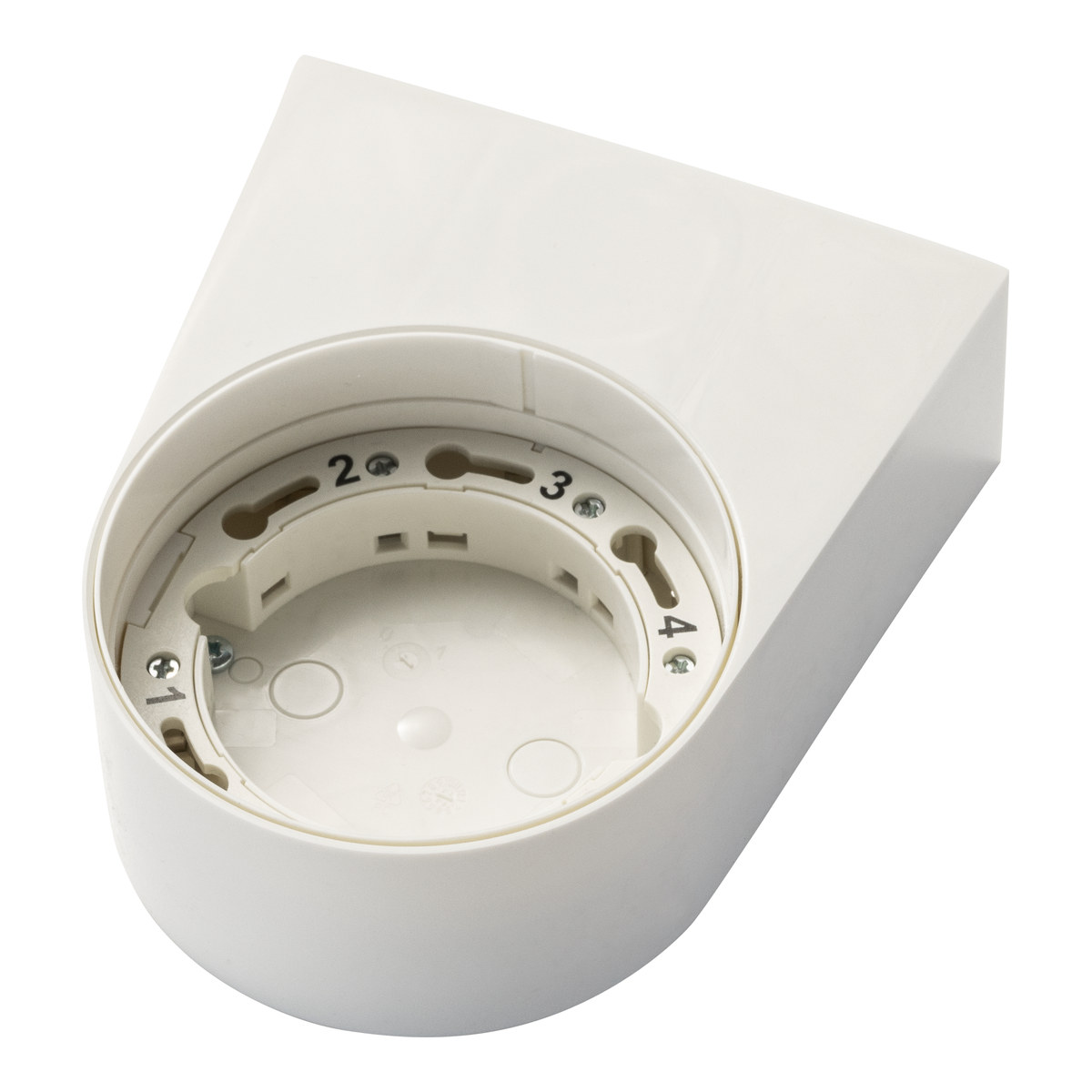

Sockel 143 W - Montagesockel für Hekatron Rauchmelder
Sockel 143 W — Montagesockel für Wandmontage am Türsturz Kurz & Knapp Sturzmontage-Sockel für den runden Deckenmelder ORS 142 und TDS 247 an der Wand Nicht für den ORS 142 W — dieser hat eine eigene Bauform und wird direkt geschraubt Integrierter Magnet zur optionalen Leitungsüberwachung (43 kΩ) Mindestabstand 1 cm zu darüber liegenden Bauteilen Produktbeschreibung Der Sockel 143 W ermöglicht die Sturzmontage der runden Hekatron Deckenrauchschalter (ORS 142, ORS 142 AT, TDS 247) an der Wand im Sturzbereich über dem Feuerschutzabschluss. Der Abstand zwischen Melderachse und Wand muss dabei kleiner sein als der Sockeldurchmesser. Beim Einsatz am Sturz ist ein Mindestabstand von 1 cm zu darüber liegenden Bauteilen einzuhalten. Der integrierte Magnet ermöglicht die optionale Leitungsüberwachung. Nicht verwechseln: Der Wandrauchschalter ORS 142 W ist ein eigenständiges Produkt mit eigener Bauform für die Wandmontage. Er wird direkt an die Wand geschraubt und benötigt keinen Sockel 143 W. Der Sockel 143 W ist für den Deckenmelder ORS 142, wenn dieser am Sturz montiert werden soll. Kompatibilität Der Sockel ist kompatibel mit folgenden Hekatron Rauchschaltern und Thermoschaltern: ORS 142 — Standard-Rauchschalter (für Neuanlagen abG) ORS 142 AT RetroFit — Austausch-Rauchschalter (für Bestandsanlagen abZ) TDS 247 — Thermodifferentialschalter Nicht für den ORS 142 W: Der Wandrauchschalter ORS 142 W hat eine eigene Bauform und wird direkt an die Wand geschraubt. Er benötigt keinen separaten Sockel der Serie 143. Technische Daten EigenschaftWert MontageWand / Sturz EinsatzbereichSturzmontage des ORS 142 und TDS 247 an der Wand Mindestabstand1 cm zu darüber liegenden Bauteilen LeitungsüberwachungOptional, per integriertem Magnet (43 kΩ) Kompatible MelderORS 142, ORS 142 AT, TDS 247 Nicht fürORS 142 W (eigene Bauform, direkte Wandmontage) MaterialKunststoff FarbeWeiß Sockelvergleich: Welcher Sockel für welche Montagesituation? SockelMontageEinsatzKompatible Melder 143 AAufputz (Decke)Standard-Deckenmontage, trockene RäumeORS 142, ORS 142 AT, TDS 247 143 AFAufputz (Feuchtraum)Feuchte UmgebungenORS 142, ORS 142 AT, TDS 247 143 UHUnterputz / HohldeckeAbgehängte Decken, flächenbündigORS 142, ORS 142 AT, TDS 247 143 WWand / SturzORS 142 oder TDS 247 am TürsturzORS 142, ORS 142 AT, TDS 247 Alle Sockel der Serie 143 enthalten einen integrierten Magneten zur optionalen Aktivierung der Leitungsüberwachung (43 kΩ Abschlusswiderstand). Wichtig: Der Wandrauchschalter ORS 142 W hat eine eigene Bauform und wird direkt an die Wand geschraubt — er benötigt keinen Sockel der Serie 143. Die Sockel sind für die runden Deckenmelder (ORS 142, TDS 247) und deren Sturzmontage-Varianten. Kaufberatung Sockel & Montagezubehör Welchen Sockel brauche ich für den ORS 142?Für Deckenmontage in trockenen Räumen: Sockel 143 A. Für Feuchträume: 143 AF. Für Unterputz/Hohldecke: 143 UH. Für Sturzmontage des ORS 142 an der Wand: 143 W. Braucht der ORS 142 W auch einen Sockel 143?Nein. Der Wandrauchschalter ORS 142 W hat eine eigene Bauform und wird direkt an die Wand geschraubt — mit Schrauben und abziehbaren Klemmen. Er benötigt keinen separaten Sockel der Serie 143. Ist der Magnet für die Leitungsüberwachung im Sockel enthalten?Ja. Alle Sockel der Serie 143 enthalten einen integrierten Magneten zur optionalen Aktivierung der Leitungsüberwachung (43 kΩ). Die LÜ funktioniert mit FSZ Basis, FSZ Pro, FSZ kompakt und RSZ kompakt. Kann ich den Sockel beim Meldertausch weiterverwenden?Ja. Beim 8-Jahres-Tausch bleibt der Sockel montiert — nur der Melderkopf wird gewechselt. Bei AT-Meldern (ORS 142 AT) ist das der zentrale Vorteil. Wann Konsole statt Sockel?Konsole K 143-S für Sturzmontage des ORS 142 an der Wand (Sockel 143 A wird auf die Konsole montiert). Konsole K 143-K bei Deckenhöhen über 5 m (Kragarm, DIBt-Anforderung). Wofür ist das Gehäuseoberteil RNO 02?Abdeckung für den ORS 142 W und das Netzgerät NAG 02 bei Wandmontage. Verbessert Optik und Schutzart (IP 40). In Weiß (RAL 9003) und Silber (RAL 9006).
Hekatron MSD 523
Hekatron MSD 523 Mehrfachsensorrauchmelder Mehrfachsensorrauchmelder zur Detektion der Brandkenngröße Rauch zum Einsatz in Stichleitungssystemen FunktionDer Mehrfachsensorrauchmelder MSD 523 ist ein temperaturunterstützter Rauchmelder nach EN 54-7 und kann ausschließlich an die Stichleitungstechnik zur Signalisierung eines Brandalarmes in Gebäuden angeschlossen werden. Er erkennt frühzeitig Schwelbrände und offene Brände, indem die Brandkenngröße Rauchdetektiert und ausgewertet wird. Zur Rauchdetektion dient das Tyndall-(Streulicht) Prinzip. Über den Alarmausgang kann eine externe Meldereinzelanzeige angeschlossen werden.Der MSD 523 verfügt über eine automatische Verschmutzungskompensation.Diese garantiert den immer gleichen Abstand von Grundsignal zur Alarmschwelle. Somit wird bei steigendem Grundsignal (z.B. durch Verschmutzung) die Alarmschwelle entsprechend nachgeführt. Über die CUBUS-Nivellierung, eine temperaturunterstützte Rauchauswertung, wird der Rauchteil permanent an die Umgebungsbedingungen angepasst. Werden die im Melder vorgegebenen Signalwerte überschritten, erfolgt die entsprechende Meldung an die Zentrale.Folgende Meldungen kann der MSD 523 absetzen:• Brandalarm Rauch• Revisionsalarm Rauch• Störungsmeldungen im Revisionbetrieb(LED blinkt mit 1 Hz)- Alterung- Optik-Fehler- Versorgungsspannungsfehler- EEProm-Fehler• Wartungsaufforderung im Revisionbetrieb(LED blinkt mit ¼ Hz) Bestellangaben: Bezeichnung Bestellnummer Hekatron MSD 523 Mehrfachsensorrauchmelder (ohne Sockel) 5000611-0211

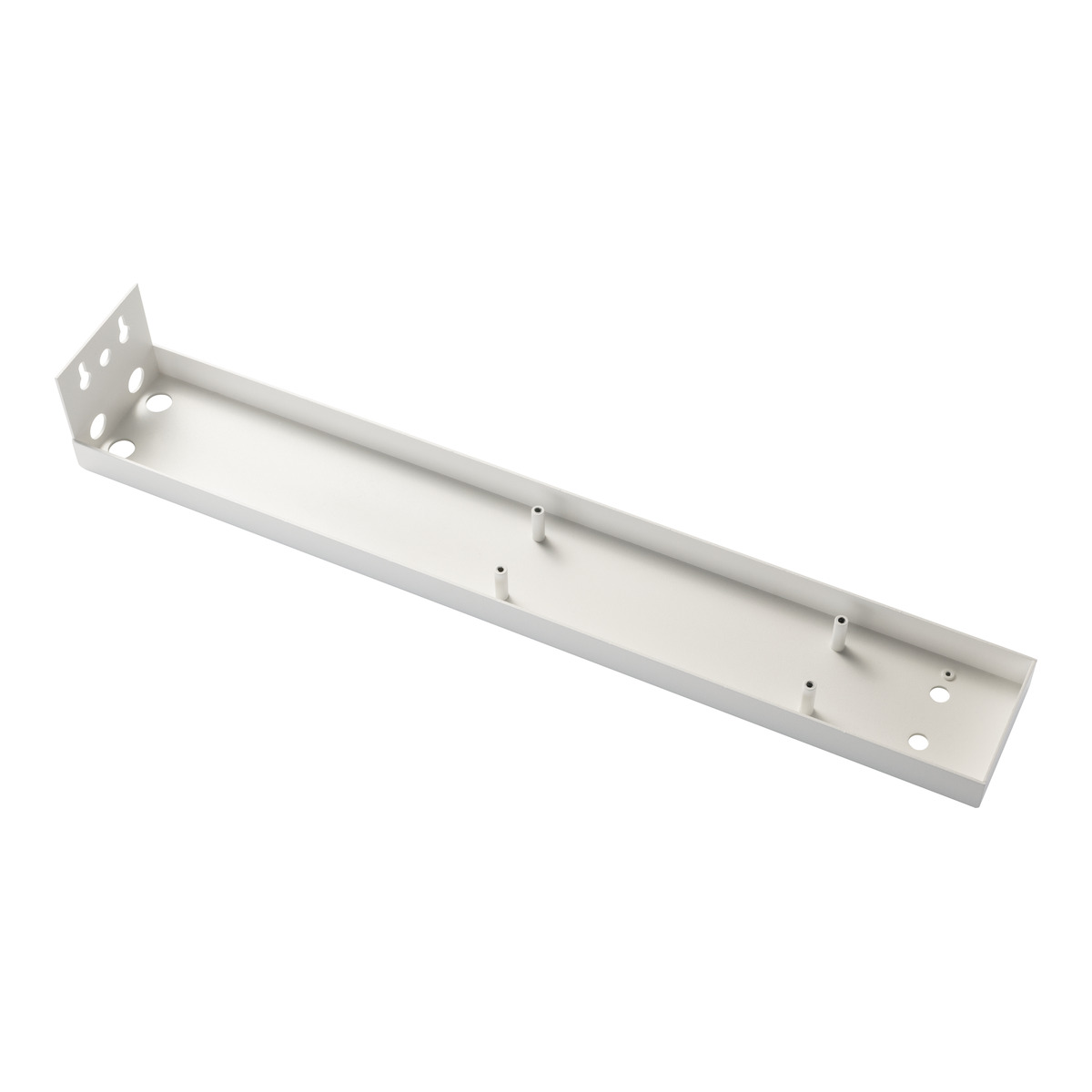

Konsole K 143-K - Montagekonsole für Hekatron Rauchmelder
Konsole K 143-K — Kragarm-Montagekonsole für Deckenhöhen über 5 m Kurz & Knapp Kragarm-Konsole für Rauchschalter-Montage bei Deckenhöhen über 5 m DIBt-konforme Lösung: Melder mind. 3,5 m über Oberkante der Wandöffnung Aus Stahl, für Sockel 143 A Für ORS 142, ORS 142 AT, TDS 247 Produktbeschreibung Die Konsole K 143-K ermöglicht die Kragarm-Montage von Hekatron Rauchschaltern bei Deckenhöhen über 5 m. Gemäß DIBt müssen zuhörige Deckenrauchschalter bei solchen Höhen durch Rauchschalter ersetzt werden, die mindestens 3,5 m über der Oberkante der Wandöffnung und an der Konsole angebracht sind. Der Sockel 143 A wird auf der K 143-K montiert, anschließend wird der Melderkopf aufgesteckt. Die Konsole besteht aus Stahl. Technische Daten EigenschaftWert EinsatzKragarm-Montage bei Deckenhöhen über 5 m MaterialStahl SockelaufnahmeSockel 143 A Kompatible MelderORS 142, ORS 142 AT, TDS 247 DIBt-AnforderungMelder mind. 3,5 m über Oberkante Wandöffnung Sockelvergleich: Welcher Sockel für welche Montagesituation? SockelMontageEinsatzKompatible Melder 143 AAufputz (Decke)Standard-Deckenmontage, trockene RäumeORS 142, ORS 142 AT, TDS 247 143 AFAufputz (Feuchtraum)Feuchte UmgebungenORS 142, ORS 142 AT, TDS 247 143 UHUnterputz / HohldeckeAbgehängte Decken, flächenbündigORS 142, ORS 142 AT, TDS 247 143 WWand / SturzORS 142 oder TDS 247 am TürsturzORS 142, ORS 142 AT, TDS 247 Alle Sockel der Serie 143 enthalten einen integrierten Magneten zur optionalen Aktivierung der Leitungsüberwachung (43 kΩ Abschlusswiderstand). Wichtig: Der Wandrauchschalter ORS 142 W hat eine eigene Bauform und wird direkt an die Wand geschraubt — er benötigt keinen Sockel der Serie 143. Die Sockel sind für die runden Deckenmelder (ORS 142, TDS 247) und deren Sturzmontage-Varianten. Kaufberatung Sockel & Montagezubehör Welchen Sockel brauche ich für den ORS 142?Für Deckenmontage in trockenen Räumen: Sockel 143 A. Für Feuchträume: 143 AF. Für Unterputz/Hohldecke: 143 UH. Für Sturzmontage des ORS 142 an der Wand: 143 W. Braucht der ORS 142 W auch einen Sockel 143?Nein. Der Wandrauchschalter ORS 142 W hat eine eigene Bauform und wird direkt an die Wand geschraubt — mit Schrauben und abziehbaren Klemmen. Er benötigt keinen separaten Sockel der Serie 143. Ist der Magnet für die Leitungsüberwachung im Sockel enthalten?Ja. Alle Sockel der Serie 143 enthalten einen integrierten Magneten zur optionalen Aktivierung der Leitungsüberwachung (43 kΩ). Die LÜ funktioniert mit FSZ Basis, FSZ Pro, FSZ kompakt und RSZ kompakt. Kann ich den Sockel beim Meldertausch weiterverwenden?Ja. Beim 8-Jahres-Tausch bleibt der Sockel montiert — nur der Melderkopf wird gewechselt. Bei AT-Meldern (ORS 142 AT) ist das der zentrale Vorteil. Wann Konsole statt Sockel?Konsole K 143-S für Sturzmontage des ORS 142 an der Wand (Sockel 143 A wird auf die Konsole montiert). Konsole K 143-K bei Deckenhöhen über 5 m (Kragarm, DIBt-Anforderung). Wofür ist das Gehäuseoberteil RNO 02?Abdeckung für den ORS 142 W und das Netzgerät NAG 02 bei Wandmontage. Verbessert Optik und Schutzart (IP 40). In Weiß (RAL 9003) und Silber (RAL 9006).

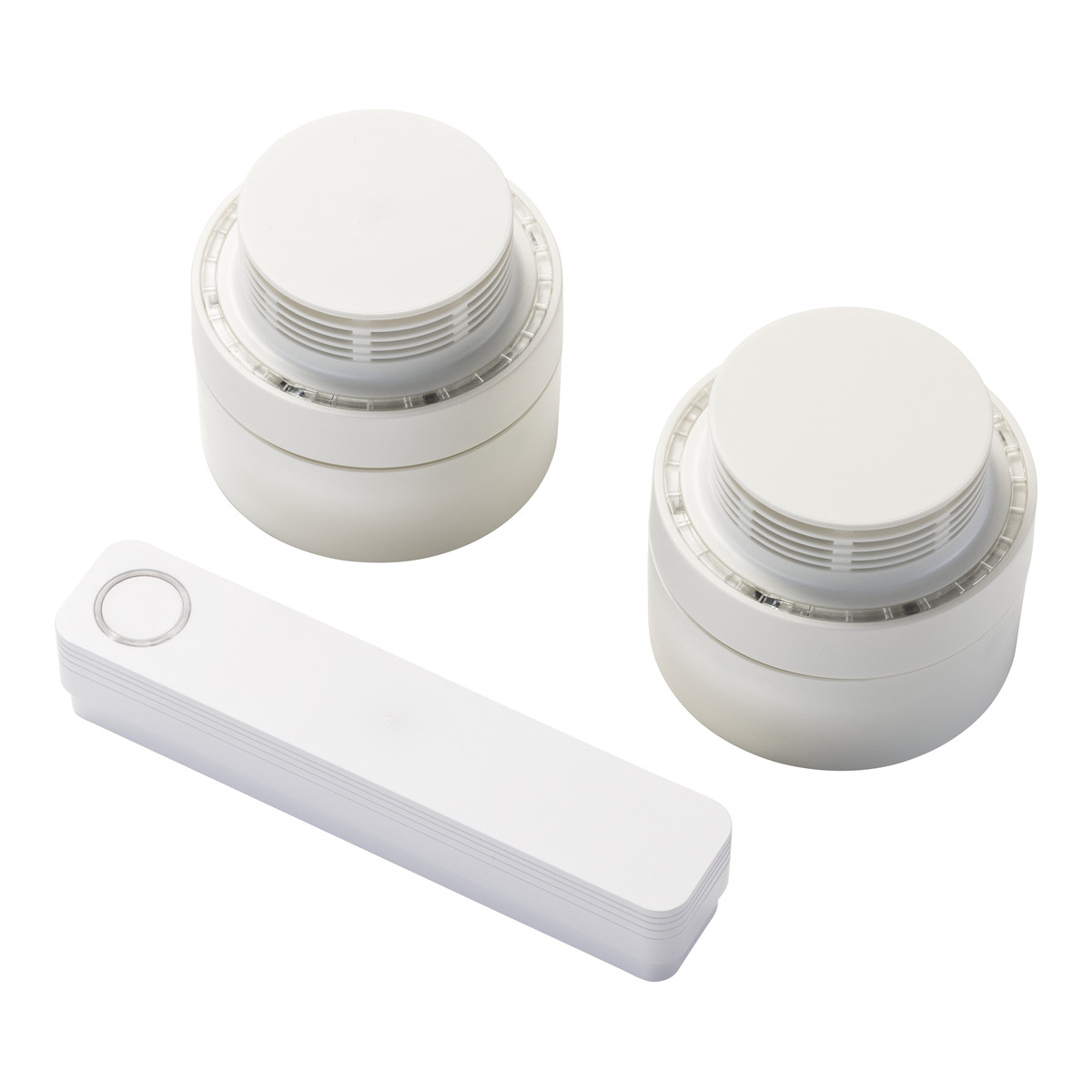

Hekatron ORS 155 F - Funkset
Hekatron ORS 155 F Funkset — Funk-Rauchschalter für Feststellanlagen Kurz & Knapp Komplett kabelfreies Rauchschalter-System für Feststellanlagen Set: 2× Funkrauchschalter ORS 155 F + 1× Funkmodul FM 155 F AES256-Verschlüsselung, bis zu 20 Funkteilnehmer je Netzwerk Batteriestandzeit ca. 8 Jahre (3V Lithium) Bis 60 % schnellere Montage, bis 1.500 € Kostenersparnis Raucherkennung nach EN 54-7 (Streulichtprinzip) Ideal für Nachrüstung, Denkmalschutz und schwierige Leitungsführung Produktbeschreibung Das Hekatron ORS Funkset 155 F ist ein kabelloses Rauchschalter-System für Feststellanlagen an Feuer- und Rauchschutzabschlüssen. Es besteht aus einem Funkmodul FM 155 F und zwei Funkrauchschaltern ORS 155 F. Das Funkmodul dient als Gateway zwischen dem Funksystem und der verdrahteten Feststellanlage. Es übermittelt alle relevanten Zustände (Alarm, Störung) über einen potentialfreien Öffner an die Zentrale. Die Funkrauchschalter arbeiten batteriebetrieben (3V Lithium, ca. 8 Jahre Standzeit) und erkennen Rauch nach dem Streulichtprinzip gemäß EN 54-7. Das System spart bis zu 20 % bei der Planung und bis zu 60 % bei der Montage gegenüber kabelgebundenen Lösungen. Besonders wirtschaftlich bei Nachrüstungen in Bestandsbauten, Denkmalschutz und Gebäuden mit schwieriger Kabelinfrastruktur. Systemaufbau & Signalweg Das Funksystem 155 F kann als Erweiterung einer leitungsvernetzten Feststellanlage oder als reine Funk-FSA betrieben werden: ORS 155 F erkennt Rauch → Funksignal (AES256) → FM 155 F (Gateway) → Zentrale (FSZ/RSZ/RMZ) → Haftmagnet → Tür schließt ORS 155 F — Funkrauchschalter, batteriebetrieben, Decken-/Sturzmontage FM 155 F — Funkmodul, 24V DC aus Zentrale, potentialfreier Öffner HAT 155 F — Funkhandtaster (optional), manuelle Alarmauslösung Pro Funknetzwerk sind maximal 20 Teilnehmer möglich. Das FM 155 F ist nicht kompatibel mit dem älteren Funksystem 145 F (RMU04). Technische Daten EigenschaftORS 155 F (Funkmelder)FM 155 F (Funkmodul) DetektionsprinzipStreulicht nach EN 54-7— Betriebsspannung3 V DC (Lithium Batteriepack)18–28 V DC Stromaufnahme Ruhe—typ. 10,8 mA, max. 13 mA Stromaufnahme Alarm—typ. 1,2 mA, max. 3 mA Relaiskontakt—Öffner, max. 30 V DC / 1 A / 30 W Batteriestandzeitca. 8 Jahre— Frequenzen433,05–434,79 MHz / 865,0–868,6 MHz (SRD-Band) VerschlüsselungAES256 Reichweite Gebäude0,3–20 m Reichweite Freifeld200 m Max. Funkteilnehmer20 SchutzartIP 42IP 40 Temperaturbereich-30 bis +55 °C-30 bis +70 °C AbmessungenØ 80 × H 70 mm (mit Sockel)148,2 × 30,4 × 28,6 mm Gewicht168 g (mit Batterie)65 g FarbeWeiß (RAL 9010)Weiß (RAL 9003) / Silber (RAL 9006) Kompatibilität Das Funksystem 155 F ist kompatibel mit: Hekatron — FSZ Basis, FSZ Pro, FSZ kompakt, RSZ kompakt dormakaba — RMZ (Z-6.500-2372) — auch Mischbetrieb mit kabelgebundenen dormakaba-Meldern GEZE — FA GC 150 (als externe Funkerweiterung) Nicht kompatibel mit dem älteren Hekatron Funksystem 145 F (RMU04). Auch nicht mit GEZE FA GC 170 oder dormakaba Funeo — diese sind eigene, geschlossene Funksysteme. LED-Diagnose Der ORS 155 F verfügt über eine Betriebszustandsanzeige. Das Funkmodul FM 155 F hat zusätzliche Status-LEDs für den Funkzustand: LED-Anzeige (ORS 155 F)Zustand Grün blinkendNormalbetrieb GelbVerschmutzung oder Störung RotAlarm DunkelBatterie leer oder Standby Fehlersuche & Troubleshooting SymptomUrsacheMaßnahme Funkmodul reagiert nicht nach Einlernen10-Minuten-Timeout überschrittenFM 155 F kurz von 24V trennen, Einlernvorgang neu starten Melder nicht erreichbarReichweite überschritten, MetallträgerSockelposition drehen (4 Positionen je 90°). FM nicht auf Metall montieren, min. 5 cm Abstand Batterie-WarnungLithium-Pack erschöpftErsatzbatterie BPF 155 VE 01 (DIBt-zugelassen) einsetzen FehlalarmDampf, StaubMontageort bewerten. TDS 247 ist keine Funk-Alternative Tür schließt nicht bei AlarmFM 155 F → Zentrale VerbindungKabelverbindung FM → Zentrale prüfen. Relaisausgang testen Alarmspeicherung aktiv, Reset nötigFunktion aktiviertReset an der Zentrale durchführen (nicht am Melder) Montage-Zubehör ZubehörBeschreibungEinsatz Sockel 155 UHUnterputz-DeckenmontageAbgehängte Decken, flächenbündige Montage Konsole K 155-WSturz-/Wandmontage (feuerwiderstandsgeprüft)Wandmontage des ORS 155 F Konsole FM 155 FZargenmontage Funkmodul (feuerwiderstandsgeprüft)FM 155 F an Türzarge BPF 155 VE 01Ersatzbatterie (DIBt-zugelassen)Batterietausch nach 8 Jahren IP44 HAT ZubehörFeuchtraumschutz für FunkhandtasterHAT 155 F AP in Feuchträumen Montagehinweise Die Montage des Funksystems ist deutlich schneller als bei Kabelinstallationen. Ein-Personen-Inbetriebnahme ist möglich. ORS 155 F: Aufputz-Deckenmontage (Standard), Unterputz mit Sockel 155 UH, Sturz-/Wandmontage mit K 155-W FM 155 F: Wandmontage, Gleitschienenmontage oder Zargenmontage mit Konsole FM 155 F Reichweite: 0,3–20 m im Gebäude. Sockelposition in 4 Positionen (90°) drehbar zur Reichweitenoptimierung Achtung: Funkmodul nicht direkt auf Metall/Stahlbeton — mind. 5 cm Abstand zu Metallträgern Nach Inbetriebnahme: Netzwerkabschluss am FM 155 F finalisieren. Funk als Nachrüst-Alternative & Zulassungslogik Warum Funk statt Kabel? Denkmalschutz: Keine Kabelkanäle in geschützter Bausubstanz Bestandsbauten: Kein Stemmen, kein Verputzen, kein Malern Zeitersparnis: Bis 60 % schnellere Montage Kostenersparnis: Bis 1.500 € pro Tür gegenüber Kabelinstallation Zulassungslogik beim Austausch: Das Funksystem 155 F wird in die Zentrale (FSZ/RSZ/RMZ) eingebunden. Die Zulassungslogik abZ/abG betrifft die kabelgebundenen Melder (ORS 142 AT für abZ, ORS 142 Standard für abG). Beim Umstieg von Kabel auf Funk ändert sich das System grundlegend — hier ist eine Neuabnahme durch autorisierte Fachkraft erforderlich. Batterietausch ORS 155 F: alle 8 Jahre (BPF 155 VE 01, DIBt-zugelassen). Funkmodul FM 155 F: Tauschempfehlung nach 16 Jahren. Wartung & Prüfung Monatlich — Funktionsprüfung mit Prüfaerosol + Funk-Verbindungstest Jährlich — Fachprüfung durch Fachkraft nach DIN 14677-2 Alle 8 Jahre — Funkrauchschalter und Batterie tauschen Alle 16 Jahre — Funkmodul FM 155 F tauschen Prüfaerosol: Hekatron 918/5. Rauchschalter nicht öffnen oder reinigen. Einsatzgebiete Nachrüstung — Brandschutztüren in Bestandsbauten ohne Kabelinfrastruktur Denkmalschutz — kein Eingriff in geschützte Bausubstanz Schwierige Leitungsführung — Stahlbeton, abgehängte Decken, lange Wege Mischbetrieb — Erweiterung bestehender kabelgebundener FSA um Funk-Melder Drehflügeltüren, Schiebetüren, Tore Nur an Innenwänden. Nicht geeignet für extrem staubige Umgebungen. Modellvergleich ModellMontageVerkabelungAT-TauschEinsatz ORS 142DeckeKabelNeinStandard-Neuinstallation ORS 142 WWand / SturzKabelNeinWandmontage, modulare Gehäuse ORS 142 W ATWand / SturzKabelJaAustausch bestehender Wandmelder ORS 142 AT RetroFitDeckeKabelJaAustausch bestehender Deckenmelder ORS 155 FDecke / SturzFunkNeinNachrüstung, Denkmalschutz TDS 247DeckeKabelNeinStaubige/dampfige Räume (nicht Fluchtweg) Normen & Zulassungen Alle Hekatron Rauchschalter und Thermoschalter für Feststellanlagen unterliegen einem umfassenden Normenwerk. Die Einhaltung ist Voraussetzung für die DIBt-Bauartgenehmigung und den normgerechten Betrieb. NormInhaltRelevanz EN 54-7Optische RauchmelderPrüfnorm für Streulicht-Rauchschalter EN 54-5WärmemelderPrüfnorm für Thermoschalter (TDS 247) DIN 14677-1Instandhaltung von FeststellanlagenWartungsintervalle, Tauschzyklen, Prüfprotokolle DIN 14677-2Anforderungen an die FachkraftQualifikation für Wartung und Abnahme DIN EN 14637Elektrisch gesteuerte FeststellvorrichtungenSystemanforderungen, Leitungsüberwachung DIN EN 1155Elektrisch gesteuerte FeststellvorrichtungenFeststellfunktion an Türschließern DIN 18040Barrierefreies BauenAnforderung an Feststellanlagen Zusätzlich für Funk: EN 54-18 (Eingangs-/Ausgangsgeräte), EN 54-25 (HF-Verbindungen), RED 2014/53/EU (Funkanlagenrichtlinie). Häufige Fragen zum ORS 155 F Funkset Was ist im Funkset enthalten?2× Funkrauchschalter ORS 155 F und 1× Funkmodul FM 155 F. Sockel, Konsolen und Handtaster werden separat bestellt. Wie sicher ist die Funkverbindung?AES256-Verschlüsselung auf zwei Frequenzbändern (433 MHz und 865 MHz). Redundante Übertragung auf SRD-Band. Wie lange hält die Batterie?Ca. 8 Jahre (3V Lithium Batteriepack). DIBt-zugelassene Ersatzbatterie: BPF 155 VE 01. Wie viele Melder kann ich pro Funkmodul betreiben?Maximal 20 Funkteilnehmer pro FM 155 F. Dazu zählen Rauchschalter (ORS 155 F) und Handtaster (HAT 155 F). Ist Mischbetrieb Funk + Kabel möglich?Ja. Das FM 155 F wird an die verdrahtete Zentrale angeschlossen und bridged die Funk-Melder ins kabelgebundene System. Kann ich das Funksystem mit dormakaba RMZ nutzen?Ja. Der FM 155 F und ORS 155 F sind in der dormakaba-Zulassung Z-6.500-2372 gelistet. Auch Mischbetrieb mit kabelgebundenen dormakaba RM-N/RM-F möglich. Wie teste ich die Funk-Verbindung?Prüfaerosol am ORS 155 F einsetzen. Der Alarm muss über Funk am FM 155 F ankommen und die Tür schließen. Zusätzlich: Service-Modus am FM 155 F für Funkdiagnose nutzen. Was passiert bei Funkstörungen?Das System nutzt zwei Frequenzbänder redundant. Bei dauerhaftem Verbindungsverlust meldet das FM 155 F eine Störung an die Zentrale. Ist das alte Funksystem 145 F kompatibel?Nein. Das Funksystem 155 F ist technisch nicht kompatibel mit dem älteren 145 F (RMU04). Ein vollständiger Systemtausch ist erforderlich. Brauche ich einen Funkhandtaster?Jede Feststellanlage muss manuell auslösbar sein (Pflicht). Der HAT 155 F ist die kabellose Lösung dafür. Alternativ: kabelgebundener Handtaster an der Zentrale. Kaufberatung: Funk oder Kabel? Wann lohnt sich Funk?Bei Nachrüstung in Bestandsbauten, Denkmalschutz, schwieriger Leitungsführung oder wenn die Kabelinfrastruktur sanierungsbedürftig ist. Zeitersparnis bis 60 %, Kostenersparnis bis 1.500 €. Wann ist Kabel besser?Bei Neubauten mit verfügbarer Kabelinfrastruktur. Kabelgebundene Melder haben keine Batterie und damit keinen Batterietausch alle 8 Jahre. Was kostet das Funksystem mehr?Die Komponenten (Funkmodul + Melder) kosten mehr als Kabelmelder. Die Ersparnis liegt in der Montage (kein Kabelziehen, kein Stemmen, kein Verputzen). Ab 2–3 Türen rechnet sich Funk meist. Kann ich später auf Kabel umrüsten?Ja. Das FM 155 F kann jederzeit durch kabelgebundene Melder ersetzt werden. Umgekehrt funktioniert es auch: bestehende Kabelanlage um Funk erweitern. Welche Zentrale brauche ich?Jede Hekatron-Zentrale (FSZ Basis/Pro, RSZ kompakt) sowie dormakaba RMZ. Das FM 155 F wird mit 24V DC aus der Zentrale versorgt.

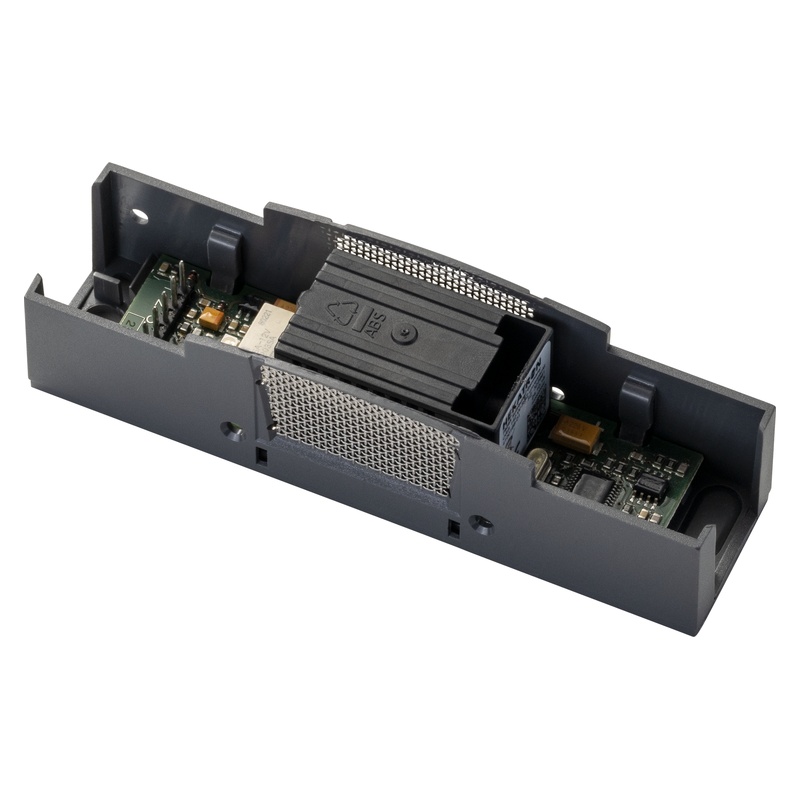

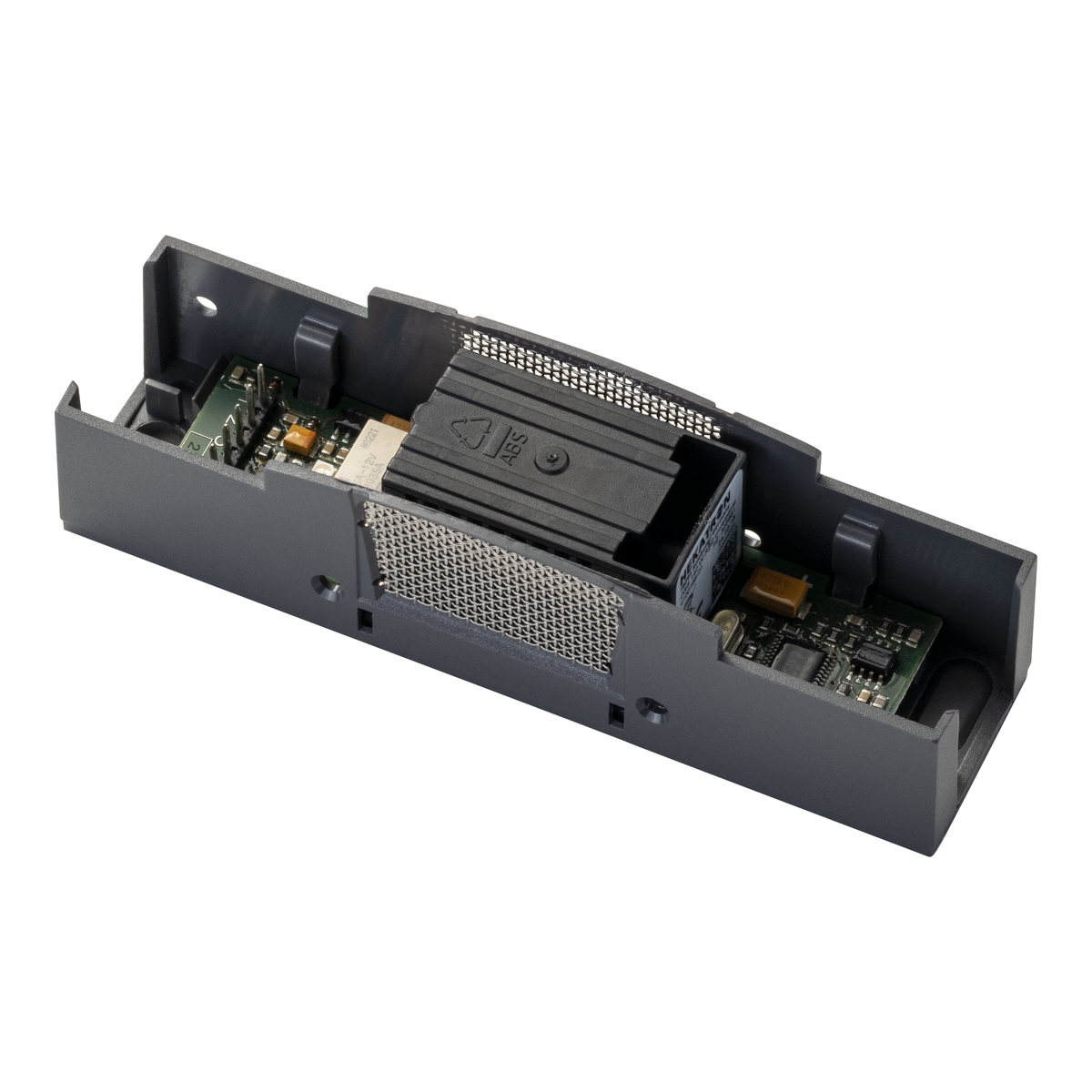

Hekatron ORS 142 W
Hekatron ORS 142 W — Optischer Rauchschalter für Wandmontage Kurz & Knapp Optischer Rauchschalter speziell für Wand- und Sturzmontage Modularer Aufbau — verschiedene Gehäuseoberteile (RNO 02) in Weiß und Silber Raucherkennung nach Streulichtprinzip gemäß EN 54-7 Kompatibel mit allen Hekatron-Zentralen sowie dormakaba RMZ und GEZE RS-Bus-fähig, potentialfreier Öffner, integrierte Leitungsüberwachung Austauschpflicht nach 8 Jahren gemäß DIN 14677 Made in Germany Produktbeschreibung Der Hekatron ORS 142 W ist die Wandmontage-Variante des bewährten ORS 142. Er wurde speziell für die Montage am Türsturz und an der Wand entwickelt und erkennt Schwelbrände sowie offene Brände mit Rauchentwicklung nach dem Streulichtprinzip. Durch seinen modularen Aufbau sind unterschiedliche Gehäusevarianten möglich. Das Gehäuseoberteil RNO 02 ist in Weiß (RAL 9003) und Silber (RAL 9006) erhältlich und verleiht dem Melder ein dezentes Erscheinungsbild am Türsturz. Die Auswerteelektronik arbeitet identisch zum ORS 142: Verschmutzungskompensation, Alarmschwellennachführung und Multi-Betriebszustandsanzeige. Ein zusätzlicher Temperatursensor löst bei ca. 70 °C als Rückfallebene aus. Einbindung in die Feststellanlage Der ORS 142 W ist ein Bestandteil einer Feststellanlage und funktioniert nur im Systemverbund: ORS 142 W erkennt Rauch am Sturz → Signal an Zentrale (FSZ/RSZ/RMZ) → Zentrale löst Haftmagnet → Tür schließt Die Wandmontage eignet sich besonders, wenn eine Deckenmontage nicht möglich ist oder der Melder direkt am Türsturz positioniert werden soll. Der Mindestabstand zu darüber liegenden Bauteilen beträgt 1 cm. Technische Daten EigenschaftWert DetektionsprinzipStreulicht (Tyndall-Effekt) nach EN 54-7 Temperaturschwelle70 ±5 °C Betriebsspannung18–28 V DC (max. 200 mVSS Restwelligkeit) Stromaufnahme Ruhemax. 25 mA Stromaufnahme Alarmmax. 11 mA Stromaufnahme Störungmax. 16 mA RelaiskontaktÖffner, max. 30 V DC / 1 A / 30 W Schutzart (mit Gehäuseoberteil)IP 40 Betriebstemperatur-20 bis +75 °C Abmessungen (ohne Oberteil)31,5 × 123 × 33 mm (H×B×T) Gewicht120 g FarbeWeiß (RAL 9010), mit Gehäuseoberteil RNO 02 ws/si SockeltypSockel 143 W (Wandmontage) KommunikationRS-Bus (Zustandsmeldung an RZA 142) Nutzungsdauer8 Jahre (DIN 14677) Kompatibilität Der ORS 142 W ist mit denselben Zentralen und Herstellern kompatibel wie der ORS 142 Deckenmelder: Hekatron-Zentralen — FSZ Basis, FSZ Pro, FSZ kompakt, RSZ kompakt dormakaba — RMZ (kabelgebunden und mit Funk-Erweiterung) GEZE — FA GC 150 System Sowie über 20 weitere Hersteller: Assa Abloy, C-Tec, Dictator, ECO Schulte, Effertz, Entrematic, GTE, GU BKS, Hodapp, Jansen, Kendrion-Linnig, Landert-Tormax, Protronic, Record, Schnetz, Stoebich u. a. Für den ORS 142 W und den TDS 247 wird das Abschlussmodul AM 142 benötigt (bei FSZ Basis/Pro enthalten). LED-Diagnose LED-AnzeigeZustandRelais Grün blinkendNormalbetriebGeschlossen Grün + kurz GelbLeichte VerschmutzungGeschlossen Wechsel Grün/GelbStarke Verschmutzung oder AustauschanzeigeGeschlossen GelbStörungGeöffnet RotAlarmGeöffnet DunkelSpannungslosGeöffnet Fehlersuche & Troubleshooting SymptomUrsacheMaßnahme LED wechselt Grün/GelbVerschmutzung oder 8-Jahres-TauschHerstelldatum prüfen. Tausch fällig: ORS 142 W AT als Ersatz — Sockel 143 W bleibt LED Gelb dauerhaftStörung: Sockelkontakt, KabelMelder aus Sockel nehmen, Kontakte reinigen, Kabel durchmessen LED Rot, Tür schließt nichtSignalweg unterbrochenZentrale → Relais → Magnet prüfen. Magnet separat testen Fehlalarm ohne RauchDampf, Staub, InsektenMontageort bewerten. Ggf. TDS 247 (nicht in Fluchtwegen) Keine Reaktion auf PrüfaerosolMesskammer defektHekatron 918/5 direkt in Einströmöffnung. Kein Ansprechen: tauschen Gehäuseoberteil klappertRNO 02 nicht korrekt eingerastetOberteil abnehmen, Rastnasen prüfen, neu aufsetzen LÜ-FehlerMagnet im Sockel fehltSockel 143 W prüfen: Magnet vorhanden? Abschlusswiderstand korrekt? Sockel & Gehäuseoberteil Der ORS 142 W wird auf dem Sockel 143 W montiert (Wandmontage). Optional wird das Gehäuseoberteil RNO 02 aufgesetzt für eine geschlossene Optik am Türsturz: ZubehörBeschreibung Sockel 143 WWandmontage-Sockel mit integriertem Magnet für LÜ RNO 02 wsGehäuseoberteil Weiß (RAL 9003) RNO 02 siGehäuseoberteil Silber (RAL 9006) Konsole K 143-SSturzmontage-Konsole Konsole K 143-KWandmontage bei Deckenhöhen über 5 m Montagehinweise Der ORS 142 W wird direkt auf eine waagrechte Fläche am Türsturz geschraubt — er nutzt keinen Bajonettsockel wie der Deckenmelder ORS 142. Der Mindestabstand zu darüber liegenden Bauteilen beträgt 1 cm. Zusätzlich wird ein Abstand von 0,5 m zu sonstigen Installationen empfohlen. Montageablauf Schritt 1: Sockel 143 W an der Wand im Sturzbereich verschrauben (Schraubmontage, Klebemontage nicht zulässig) Schritt 2: Kabel an die abziehbaren Klemmen anschließen (5-polig: +24V, 0V, RS-Bus, Relais) Schritt 3: Lichtleiter in Richtung der LED auf der Leiterplatte einsetzen Schritt 4: Rauchschalter aufsetzen und mit den Befestigungsschrauben fixieren Schritt 5: Gehäuseoberteil RNO 02 (optional) aufklipsen — Noppen müssen einrasten, HEKATRON-Schriftzug lesbar Schritt 6: Funktionstest mit Prüfaerosol Hekatron 918/5 Verkabelung: Handelsübliche Fernmeldekabel, empfohlener Leitungsdurchmesser 0,6–0,8 mm. Bei hohen elektromagnetischen Störgrößen abgeschirmte Kabel verwenden. Der Netzanschluss muss durch eine Elektrofachkraft erfolgen. Austausch & Zulassungslogik (abZ / abG) Beim 8-Jahres-Austausch entscheidet die Zulassungsnummer der Feststellanlage, welcher Ersatzmelder eingesetzt werden muss: Anlage abgenommen nachNummernkreisBeim Austausch verwenden Allg. bauaufsichtliche Zulassung (abZ)Z-6.5-xxxxNur ORS 142 W AT (Art. 31-5000033-04-xx) Allg. Bauartgenehmigung (abG)Z-6.500-xxxxNur ORS 142 W Standard (Art. 31-5000033-01/02-xx) Wird das falsche Produkt eingesetzt, verliert die Anlage ihre Zulassung. Die Zulassungsnummer steht auf dem Abnahmeschild der Feststellanlage. Praxis-Tipp: Bei Anlagen älter als 16 Jahre vor dem Tausch die Ausgangsspannung am Netzgerät messen. Unter 18 V DC → Netzgerät mit tauschen. Wartung & Prüfung Die Wartung richtet sich nach DIN 14677-1: Monatlich — Funktionsprüfung mit Prüfaerosol (Hekatron 918/5). Tür muss vollständig schließen. Vierteljährlich — nach 12 fehlerfreien Monatsprüfungen umstellbar Jährlich — Fachprüfung durch Fachkraft nach DIN 14677-2 Der Rauchschalter darf nicht geöffnet oder gereinigt werden. Bei Verschmutzung: Austausch. Einsatzgebiete Der ORS 142 W eignet sich für alle Feststellanlagen, bei denen eine Wandmontage am Türsturz erforderlich oder gewünscht ist: Drehflügeltüren — Melder direkt am Sturz über der Tür Schiebetüren — Wandmontage neben dem Abschluss Tore — Sturzmontage an Feuerschutztoren Einschränkung: Nur an Innenwänden. In staubigen/dampfigen Umgebungen TDS 247 verwenden (nicht in Fluchtwegen). Modellvergleich: Hekatron Rauch- und Thermoschalter ModellMontageVerkabelungAT-TauschEinsatz ORS 142DeckeKabelNeinStandard-Neuinstallation ORS 142 WWand / SturzKabelNeinWandmontage, modulare Gehäuse ORS 142 W ATWand / SturzKabelJaAustausch bestehender Wandmelder ORS 142 AT RetroFitDeckeKabelJaAustausch bestehender Deckenmelder ORS 155 FDecke / SturzFunkNeinNachrüstung, Denkmalschutz TDS 247DeckeKabelNeinStaubige/dampfige Räume (nicht Fluchtweg) Normen & Zulassungen Alle Hekatron Rauchschalter und Thermoschalter für Feststellanlagen unterliegen einem umfassenden Normenwerk. Die Einhaltung ist Voraussetzung für die DIBt-Bauartgenehmigung und den normgerechten Betrieb. NormInhaltRelevanz EN 54-7Optische RauchmelderPrüfnorm für Streulicht-Rauchschalter EN 54-5WärmemelderPrüfnorm für Thermoschalter (TDS 247) DIN 14677-1Instandhaltung von FeststellanlagenWartungsintervalle, Tauschzyklen, Prüfprotokolle DIN 14677-2Anforderungen an die FachkraftQualifikation für Wartung und Abnahme DIN EN 14637Elektrisch gesteuerte FeststellvorrichtungenSystemanforderungen, Leitungsüberwachung DIN EN 1155Elektrisch gesteuerte FeststellvorrichtungenFeststellfunktion an Türschließern DIN 18040Barrierefreies BauenAnforderung an Feststellanlagen Häufige Fragen zum ORS 142 W Was ist der Unterschied zwischen ORS 142 und ORS 142 W?Der ORS 142 ist für Deckenmontage, der ORS 142 W für Wand- und Sturzmontage konzipiert. Der W hat einen modularen Aufbau mit optionalem Gehäuseoberteil RNO 02 und etwas andere Abmessungen (flacher, breiter). Technisch arbeiten beide identisch. Brauche ich das Gehäuseoberteil RNO 02?Das RNO 02 ist optional, verbessert aber die Optik am Türsturz und erhöht die Schutzart auf IP 40. Erhältlich in Weiß (ws) und Silber (si). Welchen Sockel benötigt der ORS 142 W?Den Sockel 143 W (Wandmontage). Dieser enthält einen Magneten zur optionalen Aktivierung der Leitungsüberwachung. Wann muss der ORS 142 W getauscht werden?Nach 8 Jahren gemäß DIN 14677. Wechselnde Grün/Gelb-LED zeigt den fälligen Austausch an. Empfehlung: Beim Tausch auf ORS 142 W AT umsteigen. Wie teste ich den Melder?Ausschließlich mit Prüfaerosol (Hekatron 918/5). Aerosol in die Einströmöffnung sprühen. Die Tür muss vollständig schließen. Welchen Mindestabstand muss ich einhalten?Mindestens 1 cm zu darüber liegenden Bauteilen. Die genaue Positionierung richtet sich nach der DIBt-Bauartgenehmigung der jeweiligen Feststellanlage. Kann ich den ORS 142 W an eine dormakaba RMZ anschließen?Ja. Der ORS 142 W ist in der dormakaba-Zulassung gelistet und kann direkt kabelgebunden oder über das Funksystem angeschlossen werden. Was ist das Abschlussmodul AM 142?Das AM 142 wird für den ORS 142 W und den TDS 247 am Stichende benötigt. Es ist bei der FSZ Basis und FSZ Pro bereits enthalten und auch separat erhältlich. Kaufberatung: Wand- oder Deckenmontage? Wann Wandmontage statt Deckenmontage?Wenn der Türsturz zu schmal für einen Deckenmelder ist, bei abgehängten Decken ohne Zugang oder wenn der Melder architektonisch unauffällig am Sturz sitzen soll (mit Gehäuseoberteil RNO 02). ORS 142 W oder ORS 142 W AT?Für Neuinstallationen: ORS 142 W. Für den Austausch in bestehenden Anlagen: ORS 142 W AT — so profitieren Sie beim nächsten 8-Jahres-Tausch vom AT-Sockeltausch ohne Demontage. Welche Gehäusefarbe passt?RNO 02 ws (Weiß, RAL 9003) für weiße Wände und Zargen. RNO 02 si (Silber, RAL 9006) für Metalltüren und moderne Gebäude. Multicolor (MC) auf Anfrage. Brauche ich eine separate Zentrale?Ja. Kompatible Zentralen: Hekatron FSZ Basis/Pro, RSZ kompakt, dormakaba RMZ, GEZE RSZ. Die RSZ kompakt ist eine Einzeltür-Lösung mit integriertem Rauchschalter — dort wird kein separater ORS 142 W benötigt. Ist die Feststellanlage barrierefrei?Ja. Feststellanlagen halten Brandschutztüren im Normalbetrieb offen und ermöglichen den barrierefreien Durchgang gemäß DIN 18040. Bei Raucherkennung schließt die Tür automatisch. Wer darf die Anlage abnehmen?Ausschließlich autorisierte Fachkräfte des Herstellers. Hekatron bietet Seminare R 6.1 und R 6.2 für die Abnahmeberechtigung an.
Hekatron USB 502-6
Hekatron USB 502-6 Meldersockel ohne Ringkontakt AP Sockel für Hekatron MSD 523 Mehrfachsensorrauchmelder Meldersockel mit vergrößertem Anschlussraum zur Aufnahme von punktförmigen Brandmeldern für Aufputzmontage in trockenen Räumen FunktionDie Meldersockelserie USB 502 dient zur Anschaltung und Aufnahme der Brandmelderfamilie Integral CUBUS und ist vollumfänglich kompatibel zur Meldersockelserie USB 501. Sie verfügt jedoch über einen vergrößerten Anschlussraum im Sockelinneren.Im Inneren des USB 502 befindet sich ein sechspoliger Klemmenblock zur Anschaltung des Sockels an Ring- oder Stichleitungen. Zur Bereitstellung von Stützpunkten kann ein weiterer vierpoliger Klemmenblock in der dafür vorgesehenen Schnapphalterung bestückt werden. Die Arretierung des Melders im USB 502 erfolgt über Bajonettverschluss. Zur Einführung der Installationskabel sind im Sockel entsprechende elastische Einlagen und Sollbruchstellen vorhanden.Über den Alarmausgang kann eine zusätzliche abgesetzte Meldereinzelanzeige z.B. MEA 720X angeschlossen werden. Bestellangaben: Bezeichnung Bestellnummer Hekatron USB 502-6 30-4100005-06-01

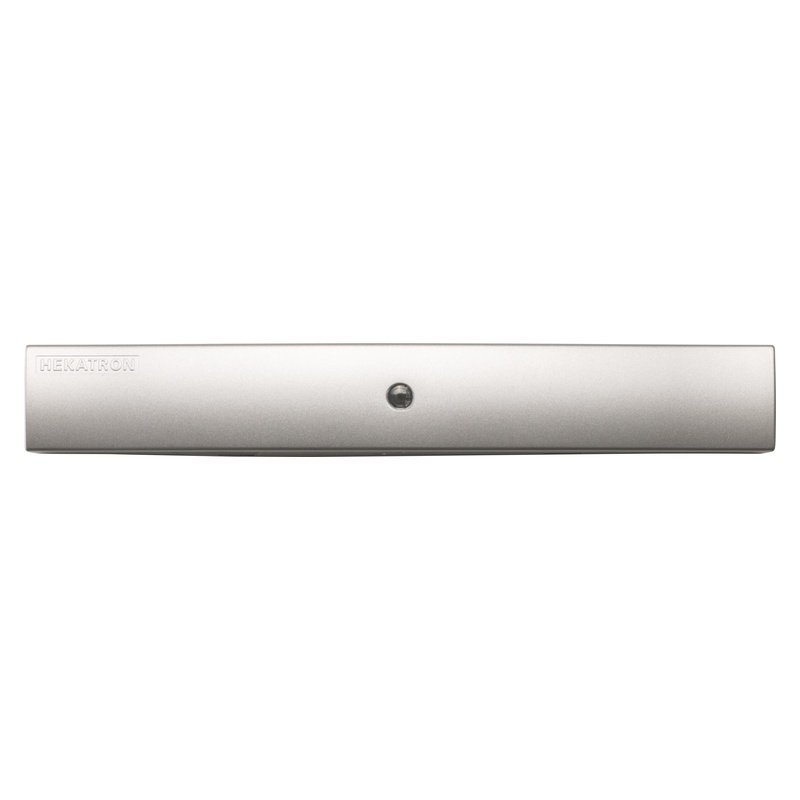

Hekatron RSZ kompakt Rauchschaltzentrale
Hekatron RSZ kompakt – Rauchschaltzentrale mit integriertem Rauchschalter All-in-One Rauchschaltzentrale für Feststellanlagen an Brandschutztüren | Art.-Nr. 31-5300001-02-01M Kurz & Knapp All-in-One: Rauchschalter (ORS 142 W-RSZ) + Netzgerät + Auslösevorrichtung in einem kompakten Gehäuse Integrierter Sturzrauchschalter nach EN 54-7 erkennt Rauch direkt am Türsturz 230 V AC Netzanschluss, 24 V DC Ausgang für 1 Haftmagnet (max. 435 mA) Zuschaltbare Alarmspeicherung und Leitungsüberwachung nach DIN EN 14637 DIBt-Bauartgenehmigung Z-6.500-2393 – Fail-Safe ohne Notstromversorgung Montage an Wand, Sturz oder Türzarge – 180° drehbar Hekatron RSZ kompakt – Die kompakte Rauchschaltzentrale für Brandschutztüren Die Hekatron RSZ kompakt ist eine All-in-One Rauchschaltzentrale mit integriertem optischem Sturzrauchschalter ORS 142 W-RSZ. Sie vereint Raucherkennung, Energieversorgung und Auslösevorrichtung in einem kompakten Gehäuse (36 × 250 × 50 mm, 212 g). Damit entfällt ein separater Rauchmelder an der Decke. Die RSZ kompakt wird mit 230 V AC versorgt und liefert 24 V DC für einen Türhaftmagneten. Über maximal 2 Stiche lassen sich bei Bedarf zusätzliche externe Rauchschalter (ORS 142) oder Thermoschalter (TDS 247) anschließen. Die maximale Leitungslänge beträgt 30 m. Das Gerät arbeitet nach dem Fail-Safe-Prinzip: Bei Stromausfall fällt der Haftmagnet ab und die Tür schließt selbsttätig. Eine Notstromversorgung ist nicht vorgesehen und bauartbedingt nicht erforderlich. Über Steckbrücken (J1–J4) lassen sich Alarmspeicherung, Leitungsüberwachung und Betriebsart konfigurieren. Ein integrierter Prüf- und Resettaster ermöglicht die Funktionsprüfung ohne Zusatzgeräte. Feststellanlage komplett – Was wird benötigt? Für eine vollständige Feststellanlage nach DIBt-Bauartgenehmigung Z-6.500-2393 werden folgende Komponenten benötigt: Rauchschaltzentrale: Hekatron RSZ kompakt (Rauchschalter bereits integriert) Feststellvorrichtung: Türhaftmagnet, z. B. THM 425 + passende Ankerplatte, z. B. ASS 65 Handauslösetaster: HAT 02 (extern, zur manuellen Auslösung – Pflicht nach DIN EN 14637) Dokumentation: Prüfbuch für Abnahme und Wartung Die RSZ kompakt ist eine Einzeltür-Lösung. Pro Tür wird eine RSZ kompakt eingesetzt. Systemkomponenten im Überblick ORS 142 W-RSZ – Integrierter Sturzrauchschalter, Streulicht/Tyndall-Prinzip, EN 54-7, Temperaturschwelle 74 ± 8 °C, Austauschanzeige nach 8,2 Jahren NAG RSZ – Netzanschlussgerät mit Kabelleiste VAP 01 – Verbindungsplatine mit Steckbrücken J2/J3/J4 zur Betriebsart-Konfiguration Oberteil RSZ 02 – Gehäusedeckel (weiß RAL 9016 oder silber RAL 9006) AM 142 – Abschlussmodul für die Leitungsüberwachung (im Lieferumfang) 2 Lichtleiter – Zur Anzeige der LED-Signale am Gehäuse Funktionsbeschreibung Im Normalbetrieb versorgt die RSZ kompakt den angeschlossenen Türhaftmagneten mit 24 V DC. Die Brandschutztür wird offen gehalten. Erkennt der integrierte ORS 142 W-RSZ Rauchpartikel nach dem Streulichtprinzip, löst die Zentrale aus: Der Haftmagnet wird spannungsfrei geschaltet, die Tür schließt selbsttätig durch den Türschließer. Gleichzeitig schaltet das potentialfreie Wechsler-Relais (30 V DC, 1 A, 30 W) für die Weiterleitung an Gebäudeleittechnik oder Alarmierung. Die Messkammerüberwachung erkennt Verschmutzung des Rauchschalters automatisch. Die LED-Anzeige signalisiert den aktuellen Zustand. Nach 8,2 Jahren wird der Austausch des Rauchschalters angezeigt (DIN 14677). Alarmspeicherung (J1): Bei aktivierter Alarmspeicherung bleibt die Zentrale nach Auslösung im Alarmzustand, bis manuell zurückgesetzt wird. Ohne Alarmspeicherung kehrt die Zentrale automatisch in den Normalbetrieb zurück, sobald kein Rauch mehr erkannt wird. Technische Daten EigenschaftWert Eingangsspannung230 V AC Nennstromaufnahme120 mA Leistungsaufnahme27,6 W Ausgangsspannung24 V DC Ausgangsstrommax. 435 mA Leistungsabgabe10,4 W Relaisausgang1 Wechsler potentialfrei, 30 V DC / 1 A / 30 W SchutzartIP40 SchutzklasseII Temperaturbereich-20 bis +45 °C Abmessungen (B × L × T)36 × 250 × 50 mm Gewicht212 g GehäuseKunststoff NotstromversorgungNein (Fail-Safe) Max. Leitungslänge30 m Stichemax. 2 Integrierter RauchschalterORS 142 W-RSZ (EN 54-7) LED-Diagnose LED am Rauchschalter (ORS 142 W-RSZ): LED-SignalBedeutung GrünNormalbetrieb Grün + Gelb (kurz)Leichte Verschmutzung der Messkammer Wechsel Grün/GelbStarke Verschmutzung oder Austauschanzeige (8,2 Jahre) GelbStörung RotAlarm – Rauch erkannt LED an der Zentrale: LED-SignalBedeutung GrünNormalbetrieb (Relaiskontakt geschlossen) Gelb (2× blinken)AM 142 falsch angeschlossen Gelb (10× blinken)Kurzschluss oder Überlast am Ausgang Gelb (dauerhaft)Interne Störung RotAlarm oder Störung Rauchschalter Elektrik & Klemmenplan KlemmeBelegungKabeltyp 1 – StromnetzL, PE, NNYM 3 × 1,5 mm² 2 – RelaisNC, Wechsler, NO, GND, VAP01– 3 – Ausgang 24V0V, 0V, +24V, +24V– 4 – Magnet/SticheBU, 2B, 2A, 1, M-, M+JY(ST)Y 2 × 2 × 0,6/0,8 mm Steckbrücken-Konfiguration: SteckbrückeFunktion J1 (auf NAG RSZ)Alarmspeicherung (offen = aktiviert, geschlossen = ohne) J2 (auf NAG RSZ)Betriebsart J3 (auf VAP 01)Betriebsart J4 (auf VAP 01)Betriebsart Netzanschluss ausschließlich durch Elektrofachkraft. RSZ kompakt vs. FSZ kompakt – Welche Zentrale passt? EigenschaftRSZ kompaktFSZ kompakt Integrierter RauchschalterJa (ORS 142 W-RSZ)Nein – externer Melder erforderlich Eingangsspannung230 V AC230 V AC Ausgangsspannung24 V DC24 V DC Max. Haftmagnete11 Max. Stiche21 (nur 1-Stich) LeitungsüberwachungJa (zuschaltbar)Ja (zuschaltbar) AlarmspeicherungJa (zuschaltbar)Ja (zuschaltbar) NotstromversorgungNein (Fail-Safe)Nein (Fail-Safe) EinsatzBrandschutztür, Rauchschalter direkt am SturzBrandschutztür, Melder frei positionierbar Empfehlung: Die RSZ kompakt ist die einfachste Lösung für Einzeltüren – kein separater Rauchschalter nötig. Die FSZ kompakt eignet sich, wenn der Melder an der Decke oder in größerem Abstand zur Tür montiert werden soll. Montage Montageorte: Wand, Türsturz oder Türzarge Drehbar: Gehäuse um 180° drehbar für flexible Ausrichtung Max. 7 cm von Unterkante Gerät bis Sturzende Min. 1 cm Abstand über dem Rauchschalter zu darüber liegenden Bauteilen Min. 50 cm zu anderen Installationen (Leuchten, Lüftung) Befestigung: 4 Schrauben, Lochabstand 111 mm Max. 30 m Leitungslänge zu Haftmagnet und externen Meldern Kabel: NYM 3 × 1,5 mm² (Netz), JY(ST)Y 2 × 2 × 0,6/0,8 mm (Melder/Magnet) Nur Schraubmontage. Klebemontage ist normativ nicht zulässig. Netzanschluss durch Elektrofachkraft. Kompatibilität Die RSZ kompakt ist kompatibel mit folgenden Hekatron Komponenten (gemäß DIBt-Bauartgenehmigung Z-6.500-2393): Türhaftmagnete: THM 413, THM 425, THM 439/185, THM 439/335, THM 439/485 Anschlagflächenschalter: AFS 55, AFS 65, AFS 75 Ankerplatten: ASS 55, ASS 65, ASS 75 (passend zum jeweiligen Magneten) Externe Melder (über Stiche): ORS 142, ORS 142 W, TDS 247 Handauslösetaster: HAT 02 Abschlussmodul: AM 142 (im Lieferumfang) Hinweis: Die DIBt-Zulassung gilt nur für die in der Bauartgenehmigung aufgeführten Komponentenkombinationen. Wird eine Komponente durch ein nicht aufgeführtes Produkt ersetzt, ist eine Neuabnahme erforderlich. Normen & Zulassungen DIBt Z-6.500-2393 – Bauartgenehmigung Feststellanlage DIBt Z-6.510-2376 – Zusatzzulassung DIN EN 14637 – Elektrisch gesteuerte Feststellvorrichtungen EN 54-7 – Optischer Rauchschalter (integrierter ORS 142 W-RSZ) DIN 14677-1 – Instandhaltung Feststellanlagen DIN 14677-2 – Anforderungen an die Fachkraft 2014/30/EU – EMV-Richtlinie 2011/65/EU – RoHS-Richtlinie Abnahme & Dokumentation Nach betriebsfertigem Einbau ist eine Abnahmeprüfung gesetzlich vorgeschrieben. Diese darf nur durchgeführt werden durch: Fachkräfte von Hekatron Von Hekatron autorisierte Fachkräfte (Seminar FstA 1 / R 6.1) Fachkräfte einer vom DIBt benannten Prüfstelle Ablauf der Abnahme: Funktionsprüfung: Alarm per Prüfgas (z. B. Hekatron 918/5) oder Handtaster auslösen Tür muss selbsttätig vollständig schließen LED-Anzeigen kontrollieren Prüfbuch anlegen und dauerhaft am Betriebsort aufbewahren Abnahmeschild anbringen Die Abnahmeberechtigung ist personenbezogen und bleibt auch bei Firmenwechsel bestehen. Wartung & Prüfintervalle IntervallMaßnahmeDurchführung MonatlichFunktionsprüfung (Prüfgas oder Handtaster → Tür muss schließen)Eingewiesene Person VierteljährlichUmstellbar nach 12 fehlerfreien MonatsprüfungenEingewiesene Person JährlichVollständige Fachprüfung nach DIN 14677-1Fachkraft nach DIN 14677-2 Nach 8 JahrenRauchschalter ORS 142 W-RSZ austauschen (Ersatzteil: 31-5000024-01-xx)Fachkraft Wichtig: Der Rauchschalter kann nicht gereinigt werden und darf nicht geöffnet werden. Bei Verschmutzung ist ein Austausch erforderlich. Die LED-Austauschanzeige aktiviert sich nach 8,2 Jahren automatisch. Häufig gestellte Fragen Ist in der RSZ kompakt ein Rauchschalter integriert?Ja. Der ORS 142 W-RSZ ist im Lieferumfang enthalten und wird direkt im Gehäuse montiert. Ein separater Deckenrauchschalter entfällt. Brauche ich eine zusätzliche Notstromversorgung?Nein. Die RSZ kompakt arbeitet nach dem Fail-Safe-Prinzip: Bei Stromausfall fällt der Haftmagnet ab und die Tür schließt selbsttätig. Wie viele Türen kann die RSZ kompakt versorgen?Eine Tür mit einem Haftmagneten (max. 435 mA Ausgangsstrom). Kann ich zusätzliche Rauchschalter anschließen?Ja. Über maximal 2 Stiche lassen sich externe ORS 142 oder TDS 247 anschließen. Maximale Leitungslänge: 30 m. Wann muss der Rauchschalter ausgetauscht werden?Nach spätestens 8 Jahren gemäß DIN 14677. Die integrierte LED-Austauschanzeige meldet den Tausch nach 8,2 Jahren automatisch. Ersatzteil: ORS 142 W-RSZ (31-5000024-01-xx). Was ist im Lieferumfang enthalten?ORS 142 W-RSZ mit Staubschutzkappe, NAG RSZ mit Kabelleiste, VAP 01 Verbindungsplatine, Oberteil RSZ 02, 2 Lichtleiter, Piktogramm-Aufkleber, AM 142 Abschlussmodul und Montageanleitung. Welche Farben sind verfügbar?Weiß (RAL 9016, Bestellnr. 31-5300001-01-xx) und Silber (RAL 9006, Bestellnr. 31-5300001-02-xx). Ist die RSZ kompakt für Außentüren geeignet?Nein. Feststellanlagen sind ausschließlich für Innenwände zugelassen. Kaufberatung Rauchschaltzentrale RSZ kompakt oder FSZ kompakt – Was ist der Unterschied?Die RSZ kompakt hat den Rauchschalter bereits integriert – ideal für Einzeltüren, bei denen der Melder am Sturz sitzen soll. Die FSZ kompakt benötigt einen separaten externen Melder, bietet aber mehr Flexibilität bei der Melderposition. Reicht die RSZ kompakt für den Brandschutz an meiner Tür?Die RSZ kompakt ist die Auslösevorrichtung und Energieversorgung der Feststellanlage. Zusätzlich benötigen Sie einen Türhaftmagneten (z. B. THM 425), eine Ankerplatte (z. B. ASS 65) und einen Handauslösetaster (HAT 02). Kann ich die RSZ kompakt nachrüsten?Ja. Die RSZ kompakt eignet sich zur Nachrüstung an bestehenden Brandschutztüren mit Türschließer mit integrierter Feststellung. Die kompakte Bauform (36 × 250 × 50 mm) ermöglicht eine unauffällige Montage am Türsturz. Wer darf die Feststellanlage abnehmen und warten?Die Abnahme erfordert eine Hekatron-Autorisierung (Seminar FstA 1). Die monatliche Funktionsprüfung kann nach Einweisung durch den Betreiber selbst durchgeführt werden. Die jährliche Fachprüfung nach DIN 14677-1 ist Pflicht.

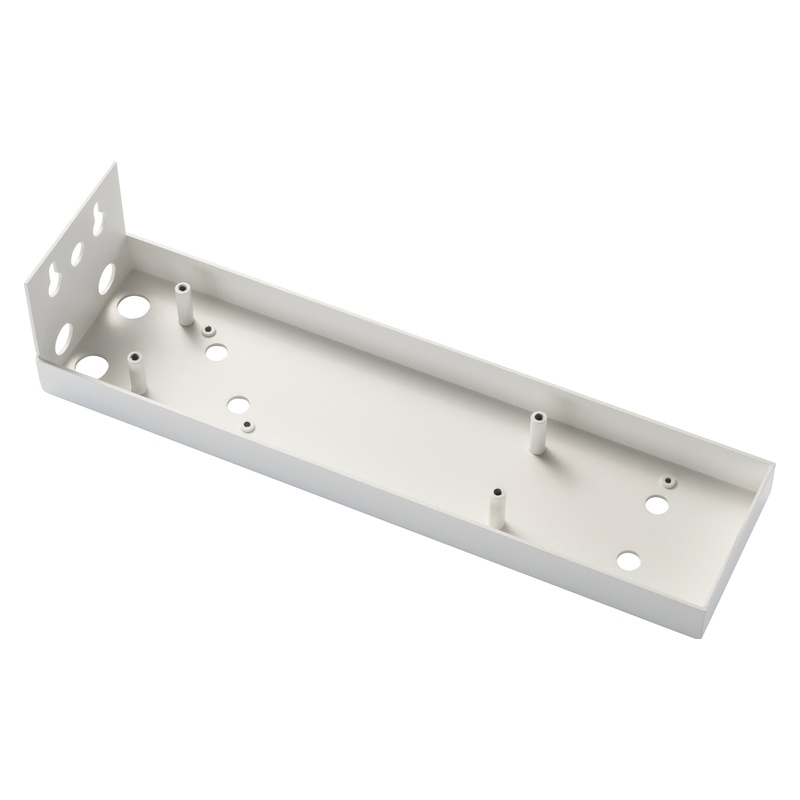

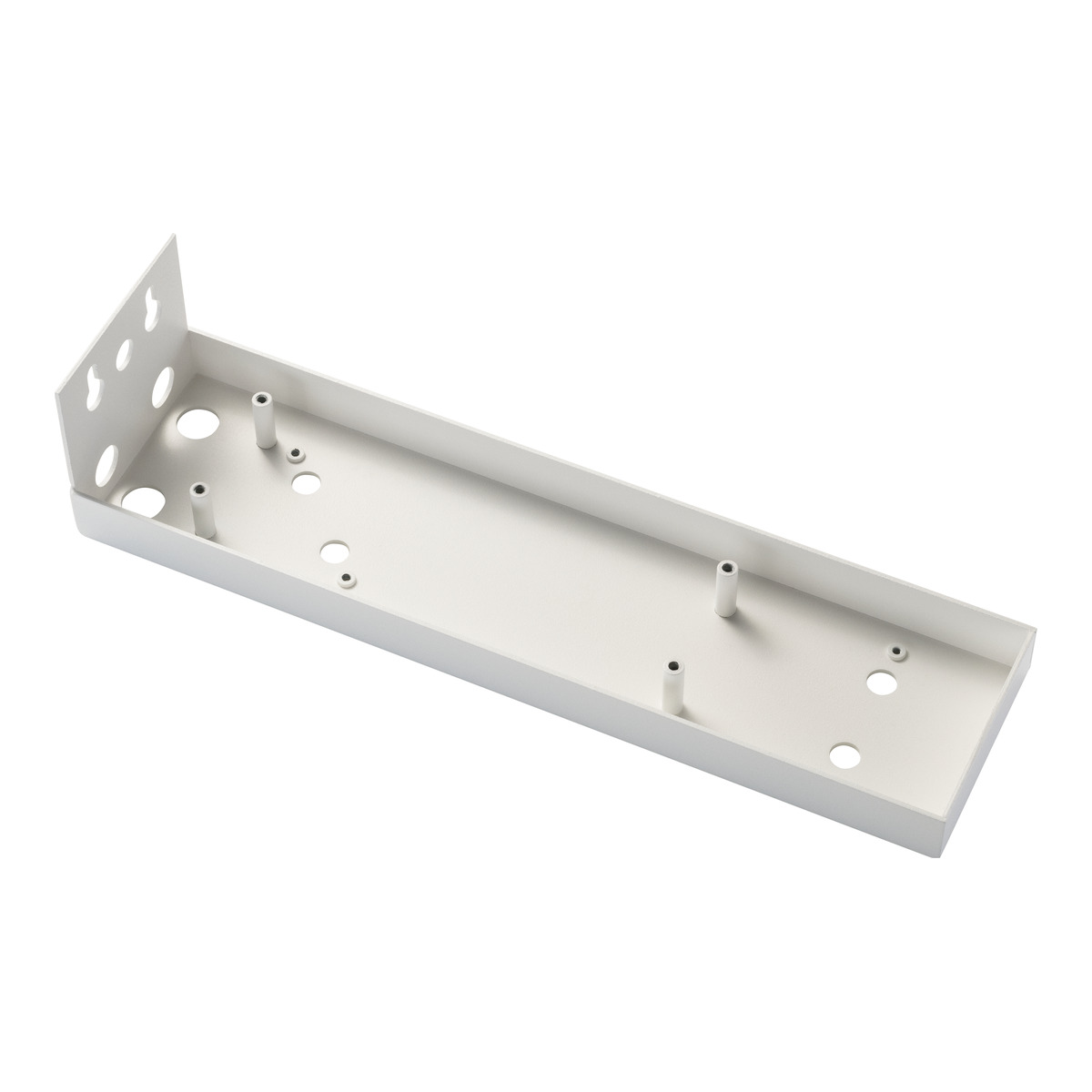

Konsole K 143-S - Montagekonsole für Hekatron Rauchmelder
Konsole K 143-S — Montagekonsole für Sturzmontage Kurz & Knapp Sturzmontage-Konsole für ORS 142 und TDS 247 im Sturzbereich Aus Stahl, für Sockel 143 A Für den ORS 142 Ex wird die K 143-S ebenfalls verwendet Nicht für ORS 142 W — dieser hat einen eigenen Wandsockel (143 W) Produktbeschreibung Die Konsole K 143-S ermöglicht die Sturzmontage von Hekatron Deckenrauchschaltern (ORS 142, TDS 247) im Sturzbereich über dem Feuerschutzabschluss. Der Sockel 143 A wird auf der Konsole montiert. Nicht verwechseln: Für den Wandrauchschalter ORS 142 W wird kein K 143-S benötigt — dieser hat einen eigenen Wandsockel (143 W). Die K 143-S ist für den Deckenmelder ORS 142 gedacht, wenn dieser am Sturz statt an der Decke montiert werden soll. Technische Daten EigenschaftWert EinsatzSturzmontage ORS 142 / TDS 247 MaterialStahl SockelaufnahmeSockel 143 A Kompatible MelderORS 142, ORS 142 AT, ORS 142 Ex, TDS 247 Nicht fürORS 142 W (hat eigenen Sockel 143 W) Sockelvergleich: Welcher Sockel für welche Montagesituation? SockelMontageEinsatzKompatible Melder 143 AAufputz (Decke)Standard-Deckenmontage, trockene RäumeORS 142, ORS 142 AT, TDS 247 143 AFAufputz (Feuchtraum)Feuchte UmgebungenORS 142, ORS 142 AT, TDS 247 143 UHUnterputz / HohldeckeAbgehängte Decken, flächenbündigORS 142, ORS 142 AT, TDS 247 143 WWand / SturzORS 142 oder TDS 247 am TürsturzORS 142, ORS 142 AT, TDS 247 Alle Sockel der Serie 143 enthalten einen integrierten Magneten zur optionalen Aktivierung der Leitungsüberwachung (43 kΩ Abschlusswiderstand). Wichtig: Der Wandrauchschalter ORS 142 W hat eine eigene Bauform und wird direkt an die Wand geschraubt — er benötigt keinen Sockel der Serie 143. Die Sockel sind für die runden Deckenmelder (ORS 142, TDS 247) und deren Sturzmontage-Varianten. Kaufberatung Sockel & Montagezubehör Welchen Sockel brauche ich für den ORS 142?Für Deckenmontage in trockenen Räumen: Sockel 143 A. Für Feuchträume: 143 AF. Für Unterputz/Hohldecke: 143 UH. Für Sturzmontage des ORS 142 an der Wand: 143 W. Braucht der ORS 142 W auch einen Sockel 143?Nein. Der Wandrauchschalter ORS 142 W hat eine eigene Bauform und wird direkt an die Wand geschraubt — mit Schrauben und abziehbaren Klemmen. Er benötigt keinen separaten Sockel der Serie 143. Ist der Magnet für die Leitungsüberwachung im Sockel enthalten?Ja. Alle Sockel der Serie 143 enthalten einen integrierten Magneten zur optionalen Aktivierung der Leitungsüberwachung (43 kΩ). Die LÜ funktioniert mit FSZ Basis, FSZ Pro, FSZ kompakt und RSZ kompakt. Kann ich den Sockel beim Meldertausch weiterverwenden?Ja. Beim 8-Jahres-Tausch bleibt der Sockel montiert — nur der Melderkopf wird gewechselt. Bei AT-Meldern (ORS 142 AT) ist das der zentrale Vorteil. Wann Konsole statt Sockel?Konsole K 143-S für Sturzmontage des ORS 142 an der Wand (Sockel 143 A wird auf die Konsole montiert). Konsole K 143-K bei Deckenhöhen über 5 m (Kragarm, DIBt-Anforderung). Wofür ist das Gehäuseoberteil RNO 02?Abdeckung für den ORS 142 W und das Netzgerät NAG 02 bei Wandmontage. Verbessert Optik und Schutzart (IP 40). In Weiß (RAL 9003) und Silber (RAL 9006).

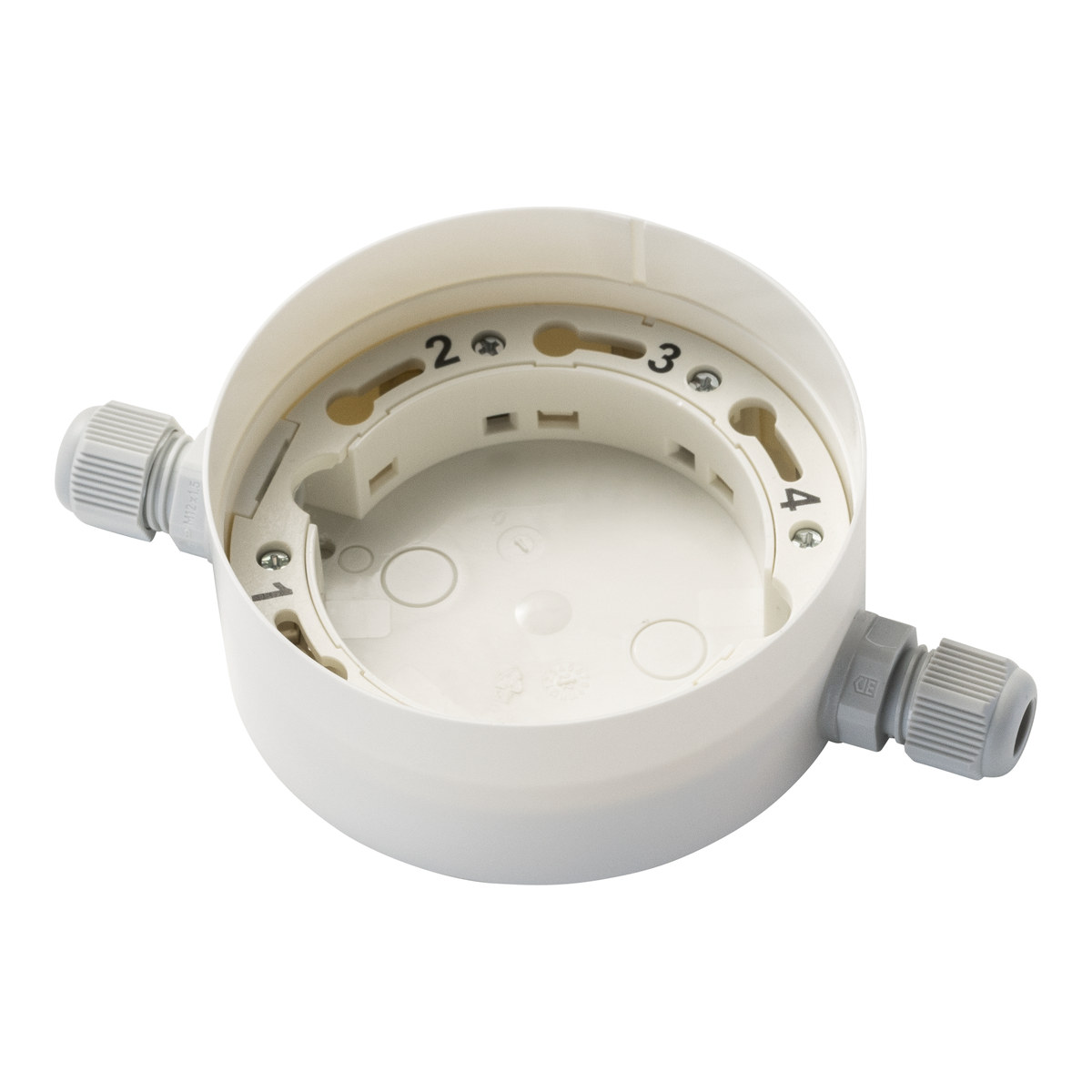

Sockel 143 AF - Montagesockel für Hekatron Rauchmelder
Sockel 143 AF — Montagesockel für Feuchträume Kurz & Knapp Montagesockel für Hekatron Rauchschalter ORS 142, ORS 142 AT, TDS 247 Feuchtraumausführung für erhöhte Schutzanforderung Integrierter Magnet zur optionalen Leitungsüberwachung (43 kΩ) Kompatibel mit allen Hekatron-Zentralen (FSZ Basis/Pro, RSZ kompakt) Produktbeschreibung Der Sockel 143 AF ist die Feuchtraum-Variante des Montagesockels für Hekatron Rauchschalter. Er eignet sich für den Einsatz in Umgebungen mit erhöhter Luftfeuchtigkeit, in denen der Standard-Sockel 143 A nicht ausreicht.Ansonsten identisch zum 143 A: Aufputz-Deckenmontage, integrierter Magnet für Leitungsüberwachung, Bajonettverschluss für Melderkopf. Kompatibilität Der Sockel ist kompatibel mit folgenden Hekatron Rauchschaltern und Thermoschaltern: ORS 142 — Standard-Rauchschalter (für Neuanlagen abG) ORS 142 AT RetroFit — Austausch-Rauchschalter (für Bestandsanlagen abZ) TDS 247 — Thermodifferentialschalter Nicht für den ORS 142 W: Der Wandrauchschalter ORS 142 W hat eine eigene Bauform und wird direkt an die Wand geschraubt. Er benötigt keinen separaten Sockel der Serie 143. Technische Daten EigenschaftWert MontageAufputz (Decke)EinsatzbereichFeuchträume, erhöhte LuftfeuchtigkeitLeitungsüberwachungOptional, per integriertem Magnet (43 kΩ)MaterialKunststoff, FeuchtraumausführungFarbeWeißKonsolenmontageKompatibel mit K 143-S und K 143-K Sockelvergleich: Welcher Sockel für welche Montagesituation? SockelMontageEinsatzKompatible Melder 143 AAufputz (Decke)Standard-Deckenmontage, trockene RäumeORS 142, ORS 142 AT, TDS 247 143 AFAufputz (Feuchtraum)Feuchte UmgebungenORS 142, ORS 142 AT, TDS 247 143 UHUnterputz / HohldeckeAbgehängte Decken, flächenbündigORS 142, ORS 142 AT, TDS 247 143 WWand / SturzORS 142 oder TDS 247 am TürsturzORS 142, ORS 142 AT, TDS 247 Alle Sockel der Serie 143 enthalten einen integrierten Magneten zur optionalen Aktivierung der Leitungsüberwachung (43 kΩ Abschlusswiderstand). Wichtig: Der Wandrauchschalter ORS 142 W hat eine eigene Bauform und wird direkt an die Wand geschraubt — er benötigt keinen Sockel der Serie 143. Die Sockel sind für die runden Deckenmelder (ORS 142, TDS 247) und deren Sturzmontage-Varianten. Kaufberatung Sockel & Montagezubehör Welchen Sockel brauche ich für den ORS 142?Für Deckenmontage in trockenen Räumen: Sockel 143 A. Für Feuchträume: 143 AF. Für Unterputz/Hohldecke: 143 UH. Für Sturzmontage des ORS 142 an der Wand: 143 W. Braucht der ORS 142 W auch einen Sockel 143?Nein. Der Wandrauchschalter ORS 142 W hat eine eigene Bauform und wird direkt an die Wand geschraubt — mit Schrauben und abziehbaren Klemmen. Er benötigt keinen separaten Sockel der Serie 143. Ist der Magnet für die Leitungsüberwachung im Sockel enthalten?Ja. Alle Sockel der Serie 143 enthalten einen integrierten Magneten zur optionalen Aktivierung der Leitungsüberwachung (43 kΩ). Die LÜ funktioniert mit FSZ Basis, FSZ Pro, FSZ kompakt und RSZ kompakt. Kann ich den Sockel beim Meldertausch weiterverwenden?Ja. Beim 8-Jahres-Tausch bleibt der Sockel montiert — nur der Melderkopf wird gewechselt. Bei AT-Meldern (ORS 142 AT) ist das der zentrale Vorteil. Wann Konsole statt Sockel?Konsole K 143-S für Sturzmontage des ORS 142 an der Wand (Sockel 143 A wird auf die Konsole montiert). Konsole K 143-K bei Deckenhöhen über 5 m (Kragarm, DIBt-Anforderung). Wofür ist das Gehäuseoberteil RNO 02?Abdeckung für den ORS 142 W und das Netzgerät NAG 02 bei Wandmontage. Verbessert Optik und Schutzart (IP 40). In Weiß (RAL 9003) und Silber (RAL 9006).

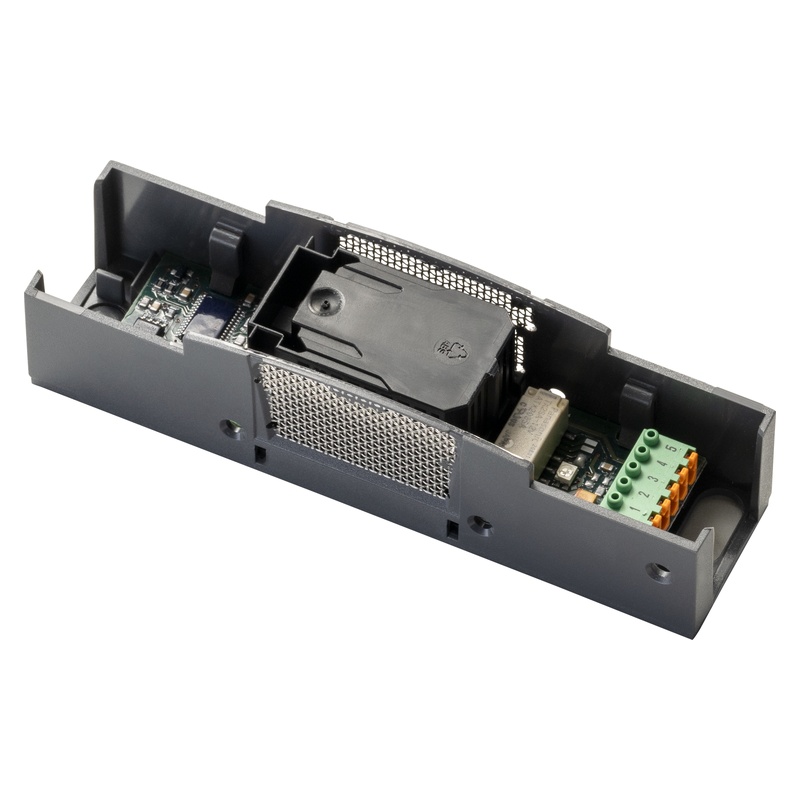

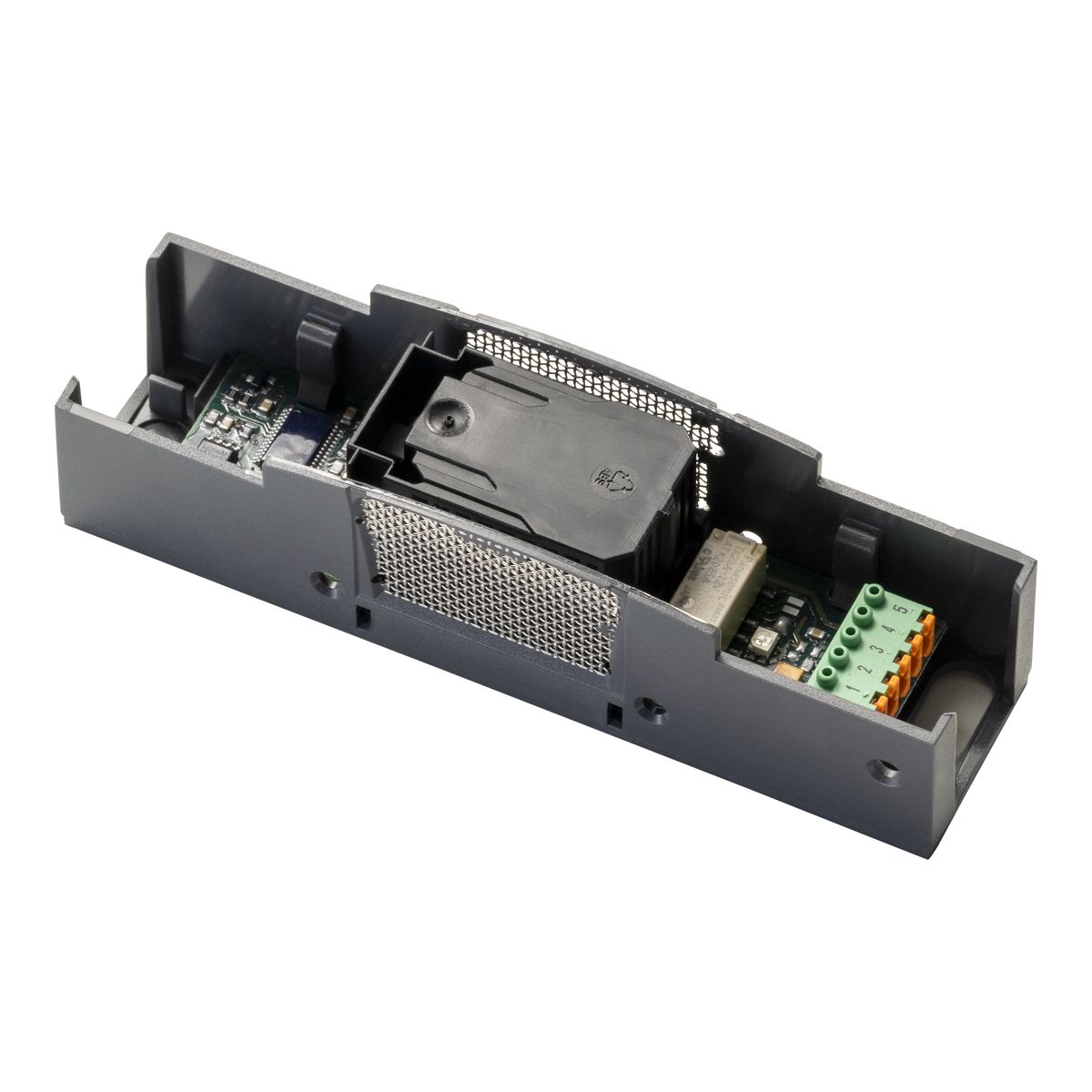

Hekatron ORS 142 W AT
Hekatron ORS 142 W AT — Austausch-Rauchschalter für Wandmontage Kurz & Knapp AT-Austauschtechnologie — Sockel bleibt montiert, nur Melderkopf tauschen Speziell für den Austausch in bestehenden Anlagen mit DIBt-Zulassung Optische Raucherkennung nach Streulichtprinzip gemäß EN 54-7 Wand-/Sturzmontage mit optionalem Gehäuseoberteil RNO 02 Kompatibel mit allen gängigen Feststellanlagen-Zentralen AT-Kennzeichnung für eindeutige Zuordnung beim Tausch Made in Germany Produktbeschreibung Der Hekatron ORS 142 W AT ist der Austausch-Rauchschalter für bestehende Feststellanlagen mit Wandmontage. Er ersetzt ältere ORS 142 W Melder, die nach der 8-jährigen Nutzungsdauer (DIN 14677) getauscht werden müssen. Das AT-Prinzip (Austausch-Technologie) ermöglicht einen schnellen Meldertausch ohne Sockeldemontage: Der vorhandene Sockel 143 W bleibt montiert, nur der Melderkopf wird gewechselt. Das spart Zeit und Kosten bei jedem weiteren Tauschzyklus — besonders bei großen Objekten mit vielen Meldern. Technisch arbeitet der ORS 142 W AT identisch zum Standard-Modell: Streulichtprinzip, Verschmutzungskompensation, Alarmschwellennachführung, RS-Bus-Kommunikation und potentialfreier Öffner. Einbindung in die Feststellanlage Der ORS 142 W AT wird als 1:1-Ersatz in bestehende Feststellanlagen eingesetzt: ORS 142 W AT am Sturz → Signal an Zentrale (FSZ/RSZ/RMZ) → Haftmagnet löst → Tür schließt Beim Austausch ist die aktuell gültige DIBt-Bauartgenehmigung zugrunde zu legen. Ist der ORS 142 W AT in der Zulassung des verbauten Systems aufgeführt, entfällt eine Neuabnahme. Technische Daten EigenschaftWert DetektionsprinzipStreulicht (Tyndall-Effekt) nach EN 54-7 Temperaturschwelle70 ±5 °C Betriebsspannung18–28 V DC Stromaufnahme Ruhemax. 25 mA Stromaufnahme Alarmmax. 11 mA RelaiskontaktÖffner, max. 30 V DC / 1 A / 30 W Schutzart (mit RNO 02)IP 40 Betriebstemperatur-20 bis +75 °C Abmessungen (ohne Oberteil)31,5 × 123 × 33 mm Gewicht120 g FarbeWeiß (RAL 9010) SockeltypSockel 143 W (bleibt bei AT-Tausch montiert) KommunikationRS-Bus AT-KennzeichnungJa — für eindeutige Zuordnung beim Austausch Nutzungsdauer8 Jahre (DIN 14677) Kompatibilität Der ORS 142 W AT ist als Austauschmelder in bestehenden Anlagen mit folgenden Zentralen zugelassen: Hekatron — FSZ Basis, FSZ Pro, FSZ kompakt, RSZ kompakt dormakaba — RMZ GEZE — FA GC 150 System Sowie alle weiteren Hersteller, in deren DIBt-Bauartgenehmigung der ORS 142 W gelistet ist. LED-Diagnose LED-AnzeigeZustandRelais Grün blinkendNormalbetriebGeschlossen Grün + kurz GelbLeichte VerschmutzungGeschlossen Wechsel Grün/GelbStarke Verschmutzung oder AustauschanzeigeGeschlossen GelbStörungGeöffnet RotAlarmGeöffnet DunkelSpannungslosGeöffnet Fehlersuche & Troubleshooting SymptomUrsacheMaßnahme LED wechselt Grün/GelbVerschmutzung oder 8-Jahres-TauschHerstelldatum prüfen. Melderkopf tauschen (AT-Prinzip: nur Kopf, Sockel bleibt) LED Gelb dauerhaftSockelkontakt oder KabelbruchMelderkopf abnehmen, Kontakte im Sockel 143 W prüfen, Kabel durchmessen Melder lässt sich nicht auf Sockel drehenFalscher Sockeltyp oder VerunreinigungSockel 143 W verwenden (nicht 143 A). Bajonettverschluss reinigen Tür schließt nicht trotz AlarmSignalweg unterbrochenZentrale → Relais → Magnet prüfen FehlalarmDampf, StaubMontageort bewerten. Ggf. TDS 247 (nicht in Fluchtwegen) Neuabnahme nach Tausch nötig?ORS 142 W AT nicht in alter ZulassungAktuelle DIBt-Zulassung prüfen. Wenn gelistet: keine Neuabnahme. Sonst: Neuabnahme nach aktueller Zulassung Montage & AT-Tausch Beim Austausch eines bestehenden ORS 142 W durch den ORS 142 W AT wird nicht gedreht wie beim Deckenmelder — der Wandmelder wird geschraubt und geklemmt: Austauschablauf Schritt 1: Anlage spannungsfrei schalten Schritt 2: Gehäuseoberteil (RNO 02) abnehmen — mit kleinem Schraubendreher die Noppen auf beiden Seiten nacheinander ausrasten, Oberteil abziehen Schritt 3: Anschlussklemme am alten ORS 142 W vorsichtig mit Schraubendreher anheben und abziehen Schritt 4: Befestigungsschrauben entfernen und den ORS 142 W durch leichtes Abkanten von der Kabelleiste lösen Schritt 5: Neuen ORS 142 W AT einsetzen und mit der Anschlussklemme verbinden Schritt 6: Gehäuseoberteil wieder aufsetzen — HEKATRON-Schriftzug muss normal lesbar sein Schritt 7: Anlage in Betrieb nehmen und Funktionstest mit Prüfaerosol 918/5 durchführen Wichtig: Der Sockel und die Verkabelung bleiben bestehen — keine Neuverkabelung erforderlich. Mindestabstand zu darüber liegenden Bauteilen: 1 cm. Zulassungslogik: Wann der ORS 142 W AT eingesetzt werden muss Wichtig: Nur für Bestandsanlagen (abZ) Der ORS 142 W AT ist ausschließlich für Feststellanlagen mit alter Zulassung Z-6.5-xxxx (abZ) vorgesehen In Neuanlagen mit Z-6.500-xxxx (abG) darf er nicht verwendet werden — dort den Standard ORS 142 W einsetzen Wird das falsche Produkt verbaut, verliert die Anlage ihre Zulassung Nicht jede alte Zulassung hat den ORS 142 W AT freigegeben — Kompatibilitätstabelle in der Montageanleitung prüfen Hintergrund: Seit dem 01.01.2020 unterscheidet das DIBt zwischen allgemeiner bauaufsichtlicher Zulassung (abZ, alter Nummernkreis Z-6.5-xxxx) und allgemeiner Bauartgenehmigung (abG, neuer Nummernkreis Z-6.500-xxxx). In abZ-Zulassungen war der Melder mit Auslösevorrichtung als Einheit zugelassen. In abG-Bauartgenehmigungen ist der Melder nur noch als Melder zugelassen — die Auslöselogik liegt in der Zentrale. Praxis-Tipp: Bei Anlagen älter als 16 Jahre vor dem Tausch die Ausgangsspannung am Netzgerät messen. Unter 18 V DC → Netzgerät mit tauschen (z. B. FSZ Basis, RSZ kompakt). Wartung & Prüfung Identisch zum ORS 142 W gemäß DIN 14677-1: Monatlich — Funktionsprüfung mit Hekatron 918/5 Jährlich — Fachprüfung durch autorisierte Fachkraft Alle 8 Jahre — Melderkopf tauschen (AT-Sockeltausch) Einsatzgebiete Der ORS 142 W AT eignet sich überall dort, wo ein bestehender ORS 142 W an der Wand oder am Sturz nach 8 Jahren ausgetauscht werden muss: Drehflügeltüren — Brandschutz- und Rauchschutztüren Schiebetüren und Tore — mit Wandmelder am Sturz Bestandsbauten — Austausch ohne Wandbeschädigung dank AT-Prinzip Einschränkung: Nur an Innenwänden. Die DIBt-Zulassung der verbauten Anlage muss den ORS 142 W AT als Austauschmelder aufführen. Modellvergleich: Hekatron Rauch- und Thermoschalter ModellMontageVerkabelungAT-TauschEinsatz ORS 142DeckeKabelNeinStandard-Neuinstallation ORS 142 WWand / SturzKabelNeinWandmontage, modulare Gehäuse ORS 142 W ATWand / SturzKabelJaAustausch bestehender Wandmelder ORS 142 AT RetroFitDeckeKabelJaAustausch bestehender Deckenmelder ORS 155 FDecke / SturzFunkNeinNachrüstung, Denkmalschutz TDS 247DeckeKabelNeinStaubige/dampfige Räume (nicht Fluchtweg) Normen & Zulassungen Alle Hekatron Rauchschalter und Thermoschalter für Feststellanlagen unterliegen einem umfassenden Normenwerk. Die Einhaltung ist Voraussetzung für die DIBt-Bauartgenehmigung und den normgerechten Betrieb. NormInhaltRelevanz EN 54-7Optische RauchmelderPrüfnorm für Streulicht-Rauchschalter EN 54-5WärmemelderPrüfnorm für Thermoschalter (TDS 247) DIN 14677-1Instandhaltung von FeststellanlagenWartungsintervalle, Tauschzyklen, Prüfprotokolle DIN 14677-2Anforderungen an die FachkraftQualifikation für Wartung und Abnahme DIN EN 14637Elektrisch gesteuerte FeststellvorrichtungenSystemanforderungen, Leitungsüberwachung DIN EN 1155Elektrisch gesteuerte FeststellvorrichtungenFeststellfunktion an Türschließern DIN 18040Barrierefreies BauenAnforderung an Feststellanlagen Häufige Fragen zum ORS 142 W AT Was bedeutet „AT“ beim ORS 142 W AT?AT steht für Austausch-Technologie. Der Melder ist speziell für den Tausch in bestehenden Anlagen konzipiert. Der Sockel bleibt montiert, nur der Melderkopf wird gewechselt. Brauche ich nach dem Tausch eine Neuabnahme?Nur wenn der ORS 142 W AT nicht in der DIBt-Zulassung des verbauten Systems aufgeführt ist. Ist er gelistet, genügt ein Funktionstest und die Dokumentation im Prüfbuch. Kann ich einen ORS 142 W durch den W AT ersetzen?Ja. Der ORS 142 W AT passt auf den vorhandenen Sockel 143 W und ist technisch identisch. Die AT-Kennzeichnung dient der eindeutigen Zuordnung als Austauschmelder. Welchen Sockel brauche ich?Den Sockel 143 W (Wandmontage). Beim AT-Tausch bleibt der vorhandene Sockel montiert — kein neuer Sockel nötig. Passt das Gehäuseoberteil RNO 02 auch auf den AT?Ja. Das RNO 02 ist in Weiß (ws) und Silber (si) erhältlich und passt auf den ORS 142 W und den ORS 142 W AT gleichermaßen. Wie erkenne ich, dass der Tausch fällig ist?Die LED wechselt zwischen Grün und Gelb (Austauschanzeige nach DIN 14677). Zusätzlich: Herstelldatum auf dem Typenschild prüfen. Kann ich den AT-Melder auch in Neuanlagen einsetzen?Ja, das ist technisch möglich. Allerdings ist der Standard ORS 142 W für Neuinstallationen die übliche Wahl. Der AT-Vorteil kommt erst beim zweiten Tauschzyklus voll zum Tragen. Ist der ORS 142 W AT mit dormakaba RMZ kompatibel?Ja. Der Melder ist in der dormakaba-Zulassung als Austauschmelder gelistet. Kaufberatung: Standard oder AT-Austausch? ORS 142 W oder ORS 142 W AT — was soll ich kaufen?Für Neuinstallationen den ORS 142 W. Für den 8-Jahres-Austausch in bestehenden Anlagen den ORS 142 W AT. Mit dem AT-Melder vereinfachen Sie jeden zukünftigen Tauschzyklus. Spare ich mit dem AT-Melder wirklich Zeit?Ja. Der Sockel bleibt montiert, keine Neuverkabelung, keine Wandbeschädigung. Bei großen Objekten mit vielen Meldern summiert sich die Zeitersparnis erheblich. Was kostet der AT-Tausch im Vergleich zum Kompletttausch?Der Melderkopf selbst kostet vergleichbar. Die Ersparnis liegt in der Montagezeit: kein Sockel abschrauben, kein Kabel lösen, keine Wandreparatur. Funk-Alternative statt Kabeltausch?Wenn die Kabelinfrastruktur sanierungsbedürftig ist, kann das Funksystem ORS 155 F eine Alternative sein. Vorteil: komplett kabelfrei. Nachteil: Batterietausch alle 8 Jahre. Wer darf den Melder tauschen?Den Melderkopf darf eine eingewiesene Person wechseln. Die anschließende Abnahmeprüfung muss jedoch durch eine autorisierte Fachkraft erfolgen, wenn die Zulassung dies erfordert.

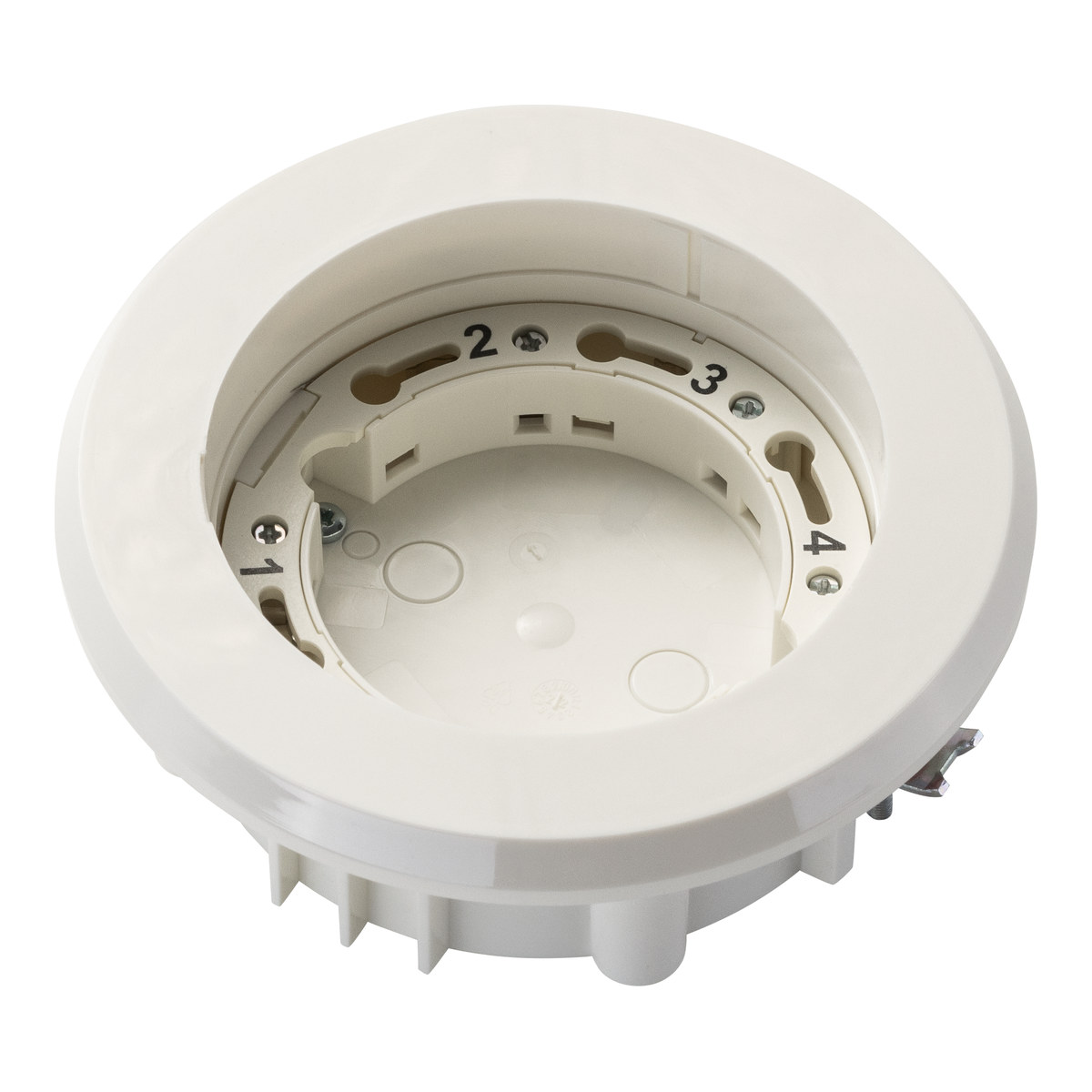

Sockel 143 UH - Montagesockel für Hekatron Rauchmelder
Sockel 143 UH — Montagesockel für Unterputz und Hohldecken Kurz & Knapp Montagesockel für Hekatron Rauchschalter ORS 142, ORS 142 AT, TDS 247 Unterputz- und Hohldeckenmontage mit Blendring für flächenbündigen Einbau Integrierter Magnet zur optionalen Leitungsüberwachung (43 kΩ) Kompatibel mit allen Hekatron-Zentralen (FSZ Basis/Pro, RSZ kompakt) Produktbeschreibung Der Sockel 143 UH ermöglicht die Montage von Hekatron Rauchschaltern in abgehängten Decken und Hohldecken. Der mitgelieferte Blendring sorgt für einen sauberen, flächenbündigen Abschluss.Ideal für Verwaltungsgebäude und repräsentative Räume, in denen der Melder möglichst unauffällig integriert werden soll. Integrierter Magnet für optionale Leitungsüberwachung. Kompatibilität Der Sockel ist kompatibel mit folgenden Hekatron Rauchschaltern und Thermoschaltern: ORS 142 — Standard-Rauchschalter (für Neuanlagen abG) ORS 142 AT RetroFit — Austausch-Rauchschalter (für Bestandsanlagen abZ) TDS 247 — Thermodifferentialschalter Nicht für den ORS 142 W: Der Wandrauchschalter ORS 142 W hat eine eigene Bauform und wird direkt an die Wand geschraubt. Er benötigt keinen separaten Sockel der Serie 143. Technische Daten EigenschaftWert MontageUnterputz / HohldeckeEinsatzbereichAbgehängte Decken, flächenbündige MontageBlendringIm Lieferumfang enthaltenLeitungsüberwachungOptional, per integriertem Magnet (43 kΩ)MaterialKunststoffFarbeWeiß Sockelvergleich: Welcher Sockel für welche Montagesituation? SockelMontageEinsatzKompatible Melder 143 AAufputz (Decke)Standard-Deckenmontage, trockene RäumeORS 142, ORS 142 AT, TDS 247 143 AFAufputz (Feuchtraum)Feuchte UmgebungenORS 142, ORS 142 AT, TDS 247 143 UHUnterputz / HohldeckeAbgehängte Decken, flächenbündigORS 142, ORS 142 AT, TDS 247 143 WWand / SturzORS 142 oder TDS 247 am TürsturzORS 142, ORS 142 AT, TDS 247 Alle Sockel der Serie 143 enthalten einen integrierten Magneten zur optionalen Aktivierung der Leitungsüberwachung (43 kΩ Abschlusswiderstand). Wichtig: Der Wandrauchschalter ORS 142 W hat eine eigene Bauform und wird direkt an die Wand geschraubt — er benötigt keinen Sockel der Serie 143. Die Sockel sind für die runden Deckenmelder (ORS 142, TDS 247) und deren Sturzmontage-Varianten. Kaufberatung Sockel & Montagezubehör Welchen Sockel brauche ich für den ORS 142?Für Deckenmontage in trockenen Räumen: Sockel 143 A. Für Feuchträume: 143 AF. Für Unterputz/Hohldecke: 143 UH. Für Sturzmontage des ORS 142 an der Wand: 143 W. Braucht der ORS 142 W auch einen Sockel 143?Nein. Der Wandrauchschalter ORS 142 W hat eine eigene Bauform und wird direkt an die Wand geschraubt — mit Schrauben und abziehbaren Klemmen. Er benötigt keinen separaten Sockel der Serie 143. Ist der Magnet für die Leitungsüberwachung im Sockel enthalten?Ja. Alle Sockel der Serie 143 enthalten einen integrierten Magneten zur optionalen Aktivierung der Leitungsüberwachung (43 kΩ). Die LÜ funktioniert mit FSZ Basis, FSZ Pro, FSZ kompakt und RSZ kompakt. Kann ich den Sockel beim Meldertausch weiterverwenden?Ja. Beim 8-Jahres-Tausch bleibt der Sockel montiert — nur der Melderkopf wird gewechselt. Bei AT-Meldern (ORS 142 AT) ist das der zentrale Vorteil. Wann Konsole statt Sockel?Konsole K 143-S für Sturzmontage des ORS 142 an der Wand (Sockel 143 A wird auf die Konsole montiert). Konsole K 143-K bei Deckenhöhen über 5 m (Kragarm, DIBt-Anforderung). Wofür ist das Gehäuseoberteil RNO 02?Abdeckung für den ORS 142 W und das Netzgerät NAG 02 bei Wandmontage. Verbessert Optik und Schutzart (IP 40). In Weiß (RAL 9003) und Silber (RAL 9006).

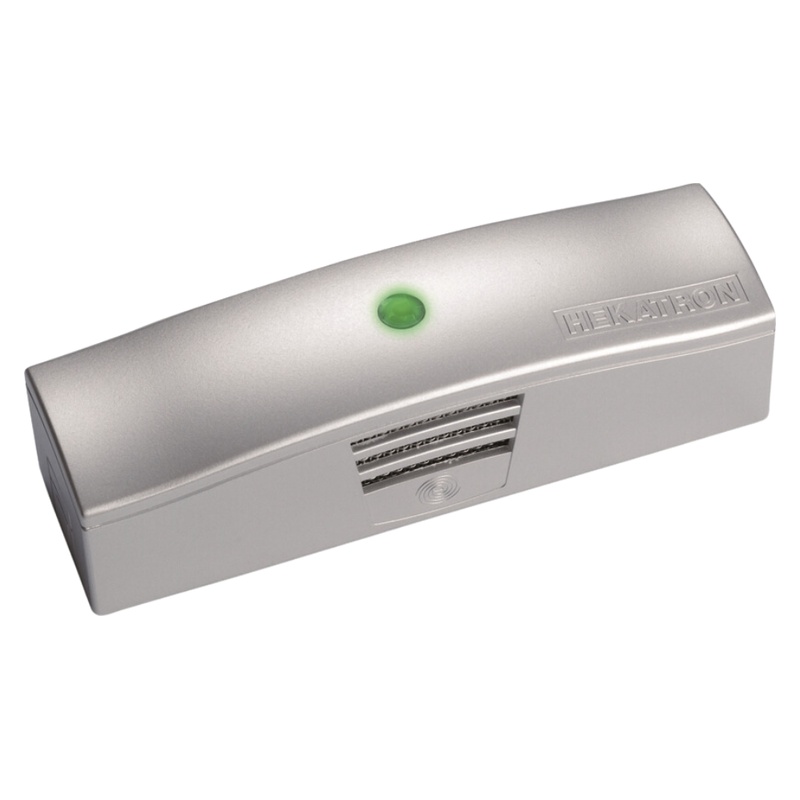

Hekatron Gehäuseoberteil RNO 02 si
Hekatron Gehäuseoberteil RNO 02 si — Standard-Abdeckung Silber Kurz & Knapp Standard-Gehäuseoberteil für ORS 142 W, ORS 142 W AT und Netzgerät NAG 02 Farbe: Silber (RAL 9006) Erhöht die Schutzart auf IP 40 Ideal für Metalltüren und moderne Gebäude Produktbeschreibung Das Gehäuseoberteil RNO 02 si ist die Standard-Abdeckung in Silber (RAL 9006) für den Hekatron Wandrauchschalter ORS 142 W und das Netzgerät NAG 02. Es eignet sich besonders für Metalltüren, Glastüren und moderne Gebäudearchitektur, wo ein silbernes Erscheinungsbild gewünscht ist. Funktional identisch zum RNO 02 ws (Weiß): Aufklipp-Montage, IP 40, kompatibel mit ORS 142 W, W AT und NAG 02. Technische Daten EigenschaftWert TypStandard-Gehäuseoberteil FarbeSilber (RAL 9006) Abmessungen127 × 35 mm Kompatibel mitORS 142 W, ORS 142 W AT, NAG 02 Schutzart (mit Oberteil)IP 40 MontageAufklipp-Montage (Rastnoppen) Häufige Fragen Wann Silber statt Weiß?Silber (RAL 9006) passt zu Metalltüren, Aluminiumzargen und moderner Architektur. Weiß (RAL 9003) für weiße Wände und Zargen. Gibt es auch Multicolor?Ja. Auf Anfrage liefert Hekatron das RNO 02 in fast allen RAL-Classic Farben (Preis und Lieferzeit auf Anfrage). Passt das RNO 02 si auch auf den ORS 142 W AT?Ja. Der AT-Austauschmelder verwendet die gleichen Gehäuseoberteile wie der Standard ORS 142 W.

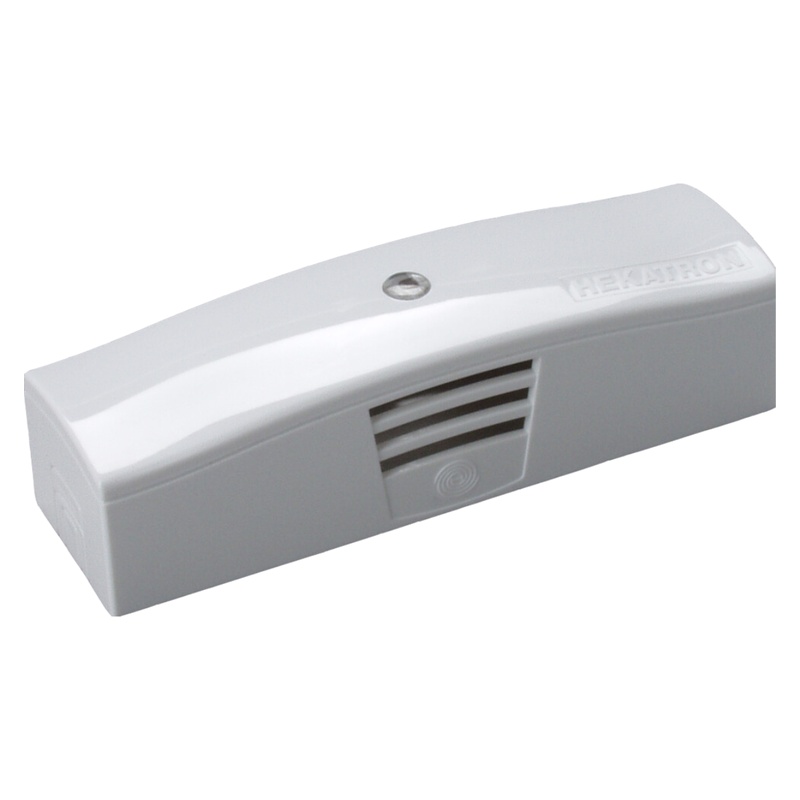

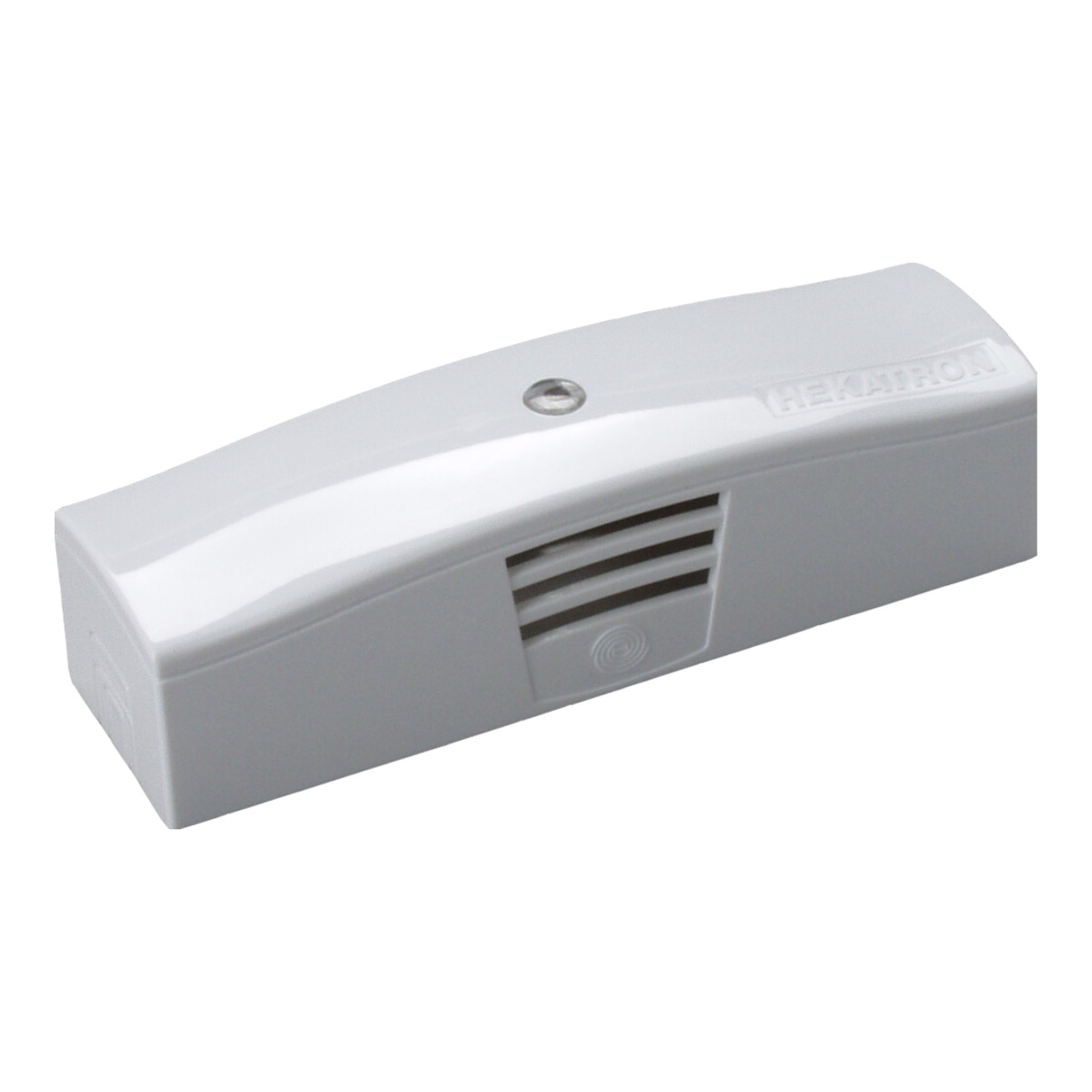

Hekatron Gehäuseoberteil RNO 02 ws
Hekatron Gehäuseoberteil RNO 02 ws — Standard-Abdeckung Weiß Kurz & Knapp Standard-Gehäuseoberteil für ORS 142 W, ORS 142 W AT und Netzgerät NAG 02 Farbe: Weiß (RAL 9003) Erhöht die Schutzart auf IP 40 Aufklipp-Montage mit Rastnoppen Produktbeschreibung Das Gehäuseoberteil RNO 02 ws ist die Standard-Abdeckung in Weiß (RAL 9003) für den Hekatron Wandrauchschalter ORS 142 W und das Netzgerät NAG 02. Es wird auf den montierten Rauchschalter oder das Netzgerät aufgeklipst und sorgt für ein dezentes, einheitliches Erscheinungsbild am Türsturz. Durch das modulare System von ORS 142 W und NAG 02 können beide Komponenten mit dem gleichen Gehäuseoberteil abgedeckt werden. Das RNO 02 ist als Schutz gegen Berühren spannungsführender Teile am NAG 02 erforderlich. Technische Daten EigenschaftWert TypStandard-Gehäuseoberteil FarbeWeiß (RAL 9003) Abmessungen127 × 35 mm Kompatibel mitORS 142 W, ORS 142 W AT, NAG 02 Schutzart (mit Oberteil)IP 40 MontageAufklipp-Montage (Rastnoppen) Häufige Fragen Brauche ich das Gehäuseoberteil?Für den ORS 142 W ist es optional, verbessert aber Optik und Schutzart. Für das Netzgerät NAG 02 ist ein Gehäuse (RNO oder RZO) als Berührungsschutz erforderlich. Was ist der Unterschied RNO 01 vs. RNO 02?RNO 01 ist die Design-Variante (schlanker, 147 × 36 mm). RNO 02 ist die Standard-Variante (kompakter, 127 × 35 mm). Beide in Weiß und Silber erhältlich. Passt das RNO 02 auch auf den ORS 142 W AT?Ja. Der AT-Austauschmelder verwendet die gleichen Gehäuseoberteile.
