DORMA TS 93 EMR — Türschließer mit Feststellung und integriertem Rauchmelder

Kurz & Knapp

Komplettset: TS 93 B Türschließer EN 2–5 + G-EMR Gleitschiene mit Feststellung und Rauchmelder
Eigenständige Feststellanlage — keine separate RMZ erforderlich
Feststellpunkt 80°–140° stufenlos einstellbar, Türblattbreite 950–1.250 mm
Easy-Open-Technologie: 40 % weniger Kraftaufwand (DIN 18040)
Serienmäßig Schließverzögerung + Öffnungsdämpfung
DIBt bauaufsichtlich zugelassen (Z-6.500-2372), CE-gekennzeichnet

140° oder 120° — welche Ausführung brauchen Sie?

Die Dorma G-EMR Gleitschiene gibt es in zwei Ausführungen. Sie unterscheiden sich in der Länge der Gleitschiene sowie in der Anordnung von Rauchmelder und Netzteil — und dadurch auch in den Bohrungen und Kabeleinführungen. Beim Ersatz einer bestehenden Anlage entscheidet deshalb nicht der gewünschte Öffnungswinkel, sondern ob Bohrbild und Kabeleinführungen zur vorhandenen Situation passen.

Merkmal	TS 93 EMR 140° — diese Ausführung	TS 93 EMR 120°
Feststellbereich	80°–140°	80°–120°
Gleitschienenlänge	864 mm	823 mm

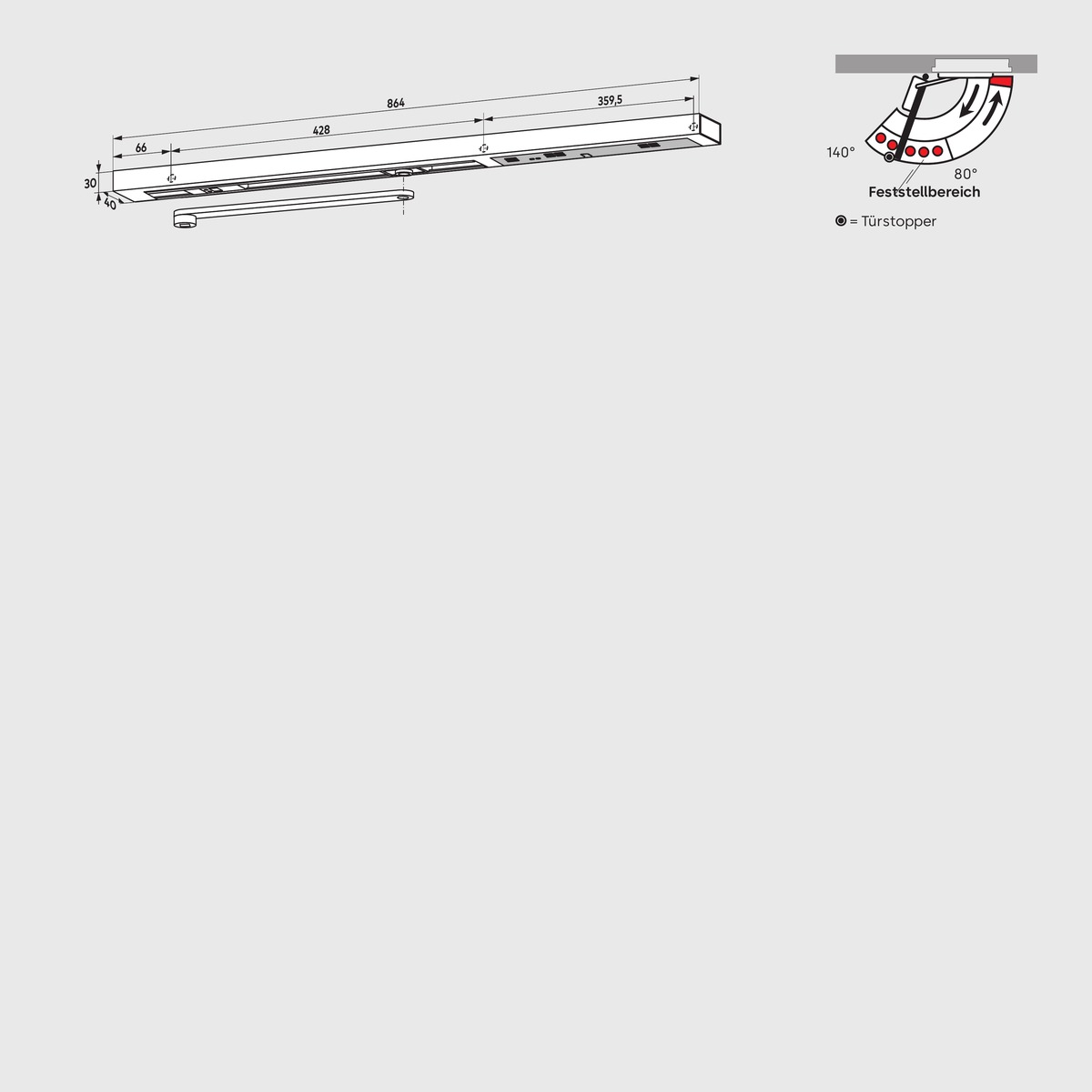

Achsmaße im Maßbild	864 · 428 · 359,5 mm	823 · 428 · 245 mm
Kabeleinführung 230 V AC	Ø 12 mm	Ø 10 mm
Kabeleinführung 24 V DC	Ø 10 mm	Ø 8 mm
Mindest-Türblattbreite	950 mm	keine Vorgabe
Max. Türblattbreite	1.250 mm	1.250 mm
Montageplatte 40 mm	644600xx	644500xx
Typischer Einsatz	Neuanlage, Öffnungswinkel über 120°	Ersatz bestehender Anlagen

Vor der Bestellung prüfen: Bei einer Neuanlage ab 950 mm Türblattbreite ist diese 140°-Ausführung die richtige Wahl. Soll eine vorhandene Feststellanlage ersetzt werden, vorhandene Bohrungen und Kabeleinführungen vergleichen — passen sie nicht, ist die 120°-Ausführung meist die bessere Wahl, weil ihre Komponentenanordnung der länger im Markt befindlichen Bauform entspricht.

Produktbeschreibung

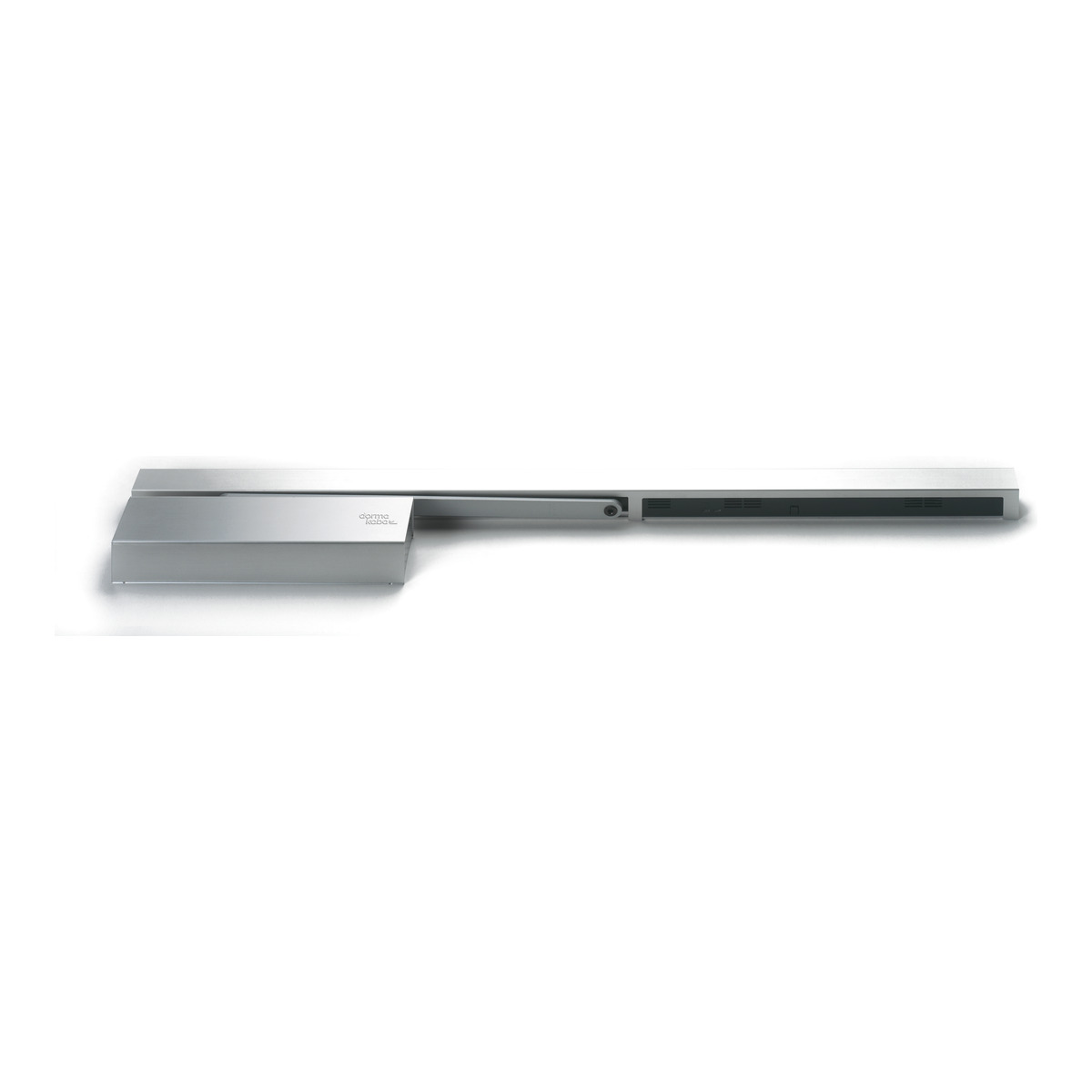

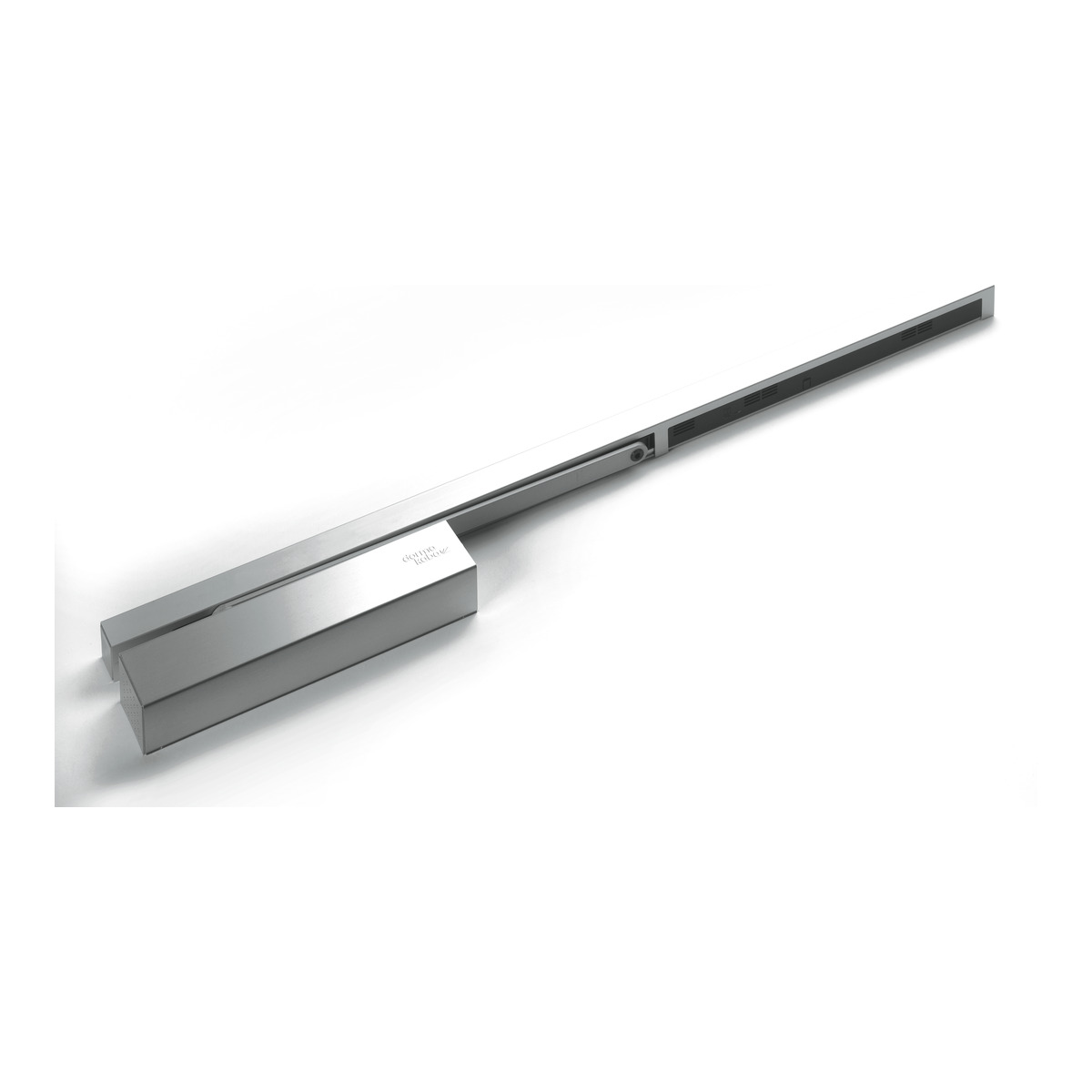

Das DORMA TS 93 EMR ist ein Komplettset aus dem dormakaba TS 93 B Türschließer ohne Gleitschiene und der G-EMR 140° Gleitschiene mit elektromechanischer Feststellung und integriertem optischem Rauchmelder (EN 54-7). Das System hält Feuer- und Rauchschutztüren im eingestellten Winkel offen und schließt sie bei Raucherkennung, Störung, manueller Auslösung oder Stromausfall automatisch.

Der Dorma TS 93 bietet Easy-Open-Technologie mit herzförmiger Nockenscheibe — 40 % weniger Kraftaufwand beim Öffnen. Serienmäßig sind Schließverzögerung und Öffnungsdämpfung integriert. Die universelle Montagekonsole mit Lochgruppensystem ermöglicht den Einsatz an DIN-L und DIN-R Türen.

Als eigenständige Feststellanlage mit DIBt-Zulassung benötigt das System keine separate Rauchmeldezentrale. Optional können zusätzliche Deckenmelder RM-N oder über das Funkmodul FM-AP kabellose Melder angeschlossen werden.

Diese Ausführung arbeitet mit der G-EMR Gleitschiene 140° und setzt ein Türblatt ab 950 mm Breite voraus. Soll eine vorhandene Feststellanlage ersetzt werden, ist häufig die 120°-Ausführung des TS 93 EMR die passende Wahl — sie ist kürzer und hat andere Kabeleinführungen.

Vorteile & Besonderheiten

Komplette Feststellanlage — Rauchmelder, Netzteil und EMF-Einheit in der Gleitschiene integriert
Easy-Open-Technologie — herzförmige Nockenscheibe, 40 % weniger Kraftaufwand
Serienmäßig Schließverzögerung + Öffnungsdämpfung
Stufenlos einstellbar — Schließkraft EN 2–5, Feststellpunkt 80°–140°, Endschlag
Contur Design — verdeckte Befestigung, höhenverstellbare Gleitschiene, Bauhöhe 30 mm
Universal — DIN-L und DIN-R, Bandseite und Bandgegenseite
Erweiterbar — Anschluss für Deckenmelder, Handtaster und Funkmodul FM-AP
Barrierefreiheit — DIN 18040-1/-2, DIN SPEC 1104

Lieferumfang

Türschließer Dorma TS 93, EN 2–5, mit Montagekonsole
Gleitschiene G-EMR 140° mit Hebel und Gleitstück
Integrierte elektromechanische Feststellung (80°–140°)
Integriertes Netzteil (230 V AC → 24 V DC)
Integrierter optischer Rauchmelder (EN 54-7)
Verkleidung mit Endkappen (Contur Design), Bauhöhe 30 mm
Montagematerial und Befestigungsschrauben

Technische Daten

Eigenschaft	Wert
Schließkraft	EN 2–5, stufenlos einstellbar
Max. Türblattbreite	1.250 mm
Öffnungswinkel max.	180° (Normalmontage Bandseite)
Feststellpunkt	80°–140°, stufenlos einstellbar
Anschlussspannung	230 V AC +10% / -15%, 50 Hz
Intern	24 V DC (integriertes Netzteil)
Gesamtausgangsleistung	Max. 9,8 W
Leistungsaufnahme EMF	1,4 W
Rauchmelder	Integriert, optisch (Streulichtprinzip nach EN 54-7)
Schließverzögerung	Stufenlos über Ventil (120°–70°)
Öffnungsdämpfung	Serienmäßig integriert
Schutzart	IP30
Betriebstemperatur	-20 °C bis +40 °C
Gewicht Türschließer	Ca. 3,5 kg
Montage	Bandseite oder Bandgegenseite, einflügelig
Anschlagrichtung	DIN-L und DIN-R (universell)
Design	Contur Design, Bauhöhe 30 mm
Farben	Silberfarbig / Weiß / Edelstahl
Nutzungsdauer Rauchmelder	8 Jahre (Pflichtaustausch nach DIN 14677)

Montage & Kabeleinführungen

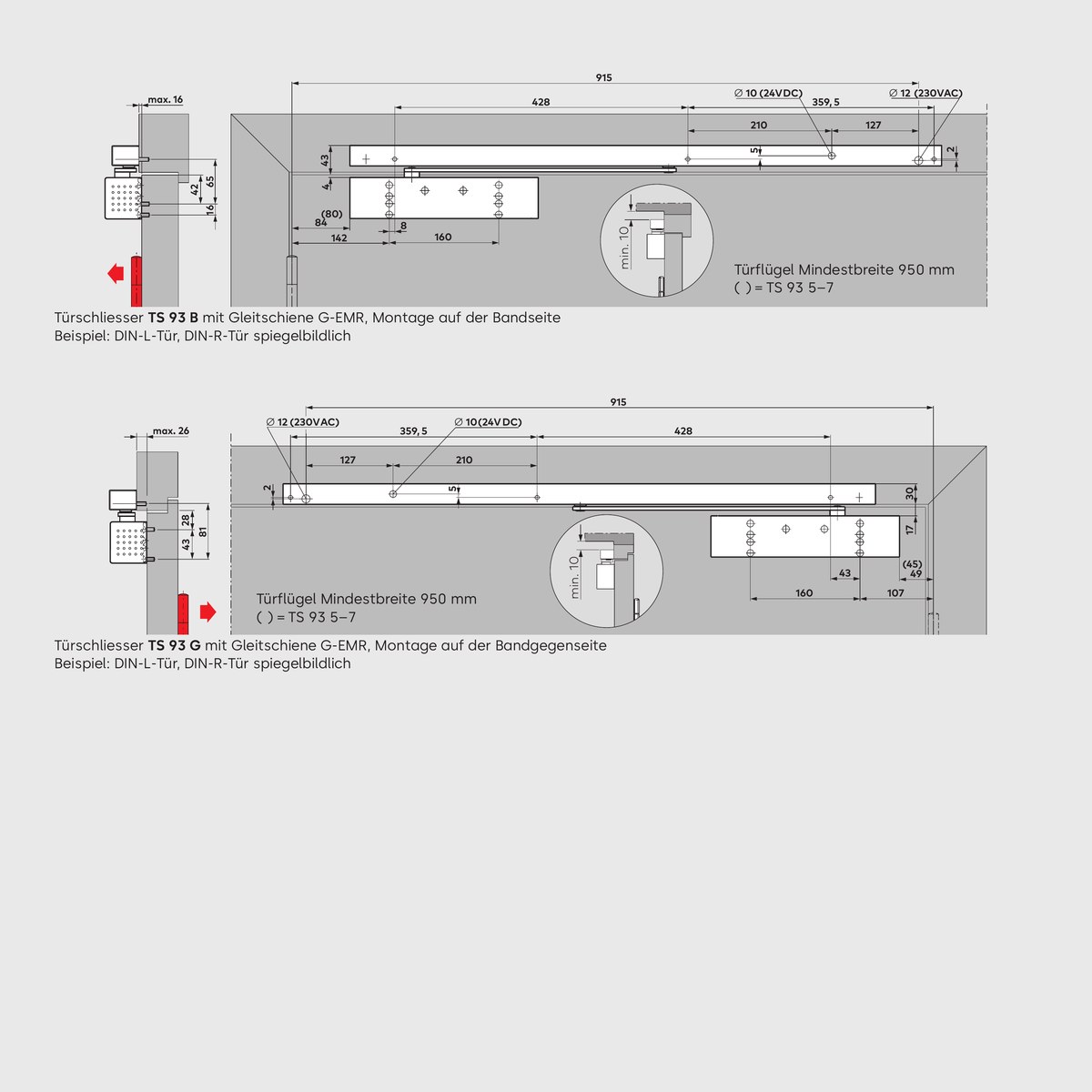

Die Kabeleinführungen liegen bei Bandseiten- und Bandgegenseitenmontage spiegelbildlich. Beide Bohrbilder in der Bildergalerie zeigen ein DIN-L-Beispiel; DIN-R-Türen sind spiegelbildlich auszuführen.

Montageart	230 V AC	24 V DC	Achsmaße
Bandseite (TS 93 B)	Ø 12 mm	Ø 10 mm	915 gesamt · 428 · 359,5 mm
Bandgegenseite (TS 93 G)	Ø 12 mm	Ø 10 mm	915 gesamt · 428 · 359,5 mm (spiegelbildlich)

Hinweis: Der Feststellpunkt ist gleichzeitig der maximale Türöffnungswinkel — es ist ein Türstopper zu setzen. Die 140°-Ausführung setzt ein Türblatt ab 950 mm Breite voraus.

Normen & Zulassungen

Norm / Zulassung	Bedeutung
DIBt Z-6.500-2372	Bauartgenehmigung als Feststellanlage (gültig bis 25.01.2029)
DIN EN 1154	Türschließer
DIN EN 1155	Feststellvorrichtungen für Drehflügeltüren
DIN EN 54-7	Optischer Rauchmelder
DIN EN 14637	Feststellanlagen für Drehflügeltüren
DIN 14677	Instandhaltung von Feststellanlagen
DIN 18040-1/-2	Barrierefreies Bauen
CE-Konformität	Bauproduktenverordnung

Wartung nach DIN 14677

Intervall	Maßnahme	Durchführung
Monatlich	Funktionsprüfung per Prüfgas	Betreiber (nach Einweisung)
Vierteljährlich	Nach 12 fehlerfreien Monatsprüfungen	Betreiber
Jährlich	Fachprüfung nach DIN 14677-1	Fachpersonal
Nach 8 Jahren	Rauchschalterplatine für dormakaba austauschen (Pflicht)	Fachpersonal

Dokumentation im Prüfbuch für Feststellanlagen (separat bestellen).

Erweiterung mit zusätzlichen Meldern

Bei Sturzabstand über 1 m müssen zusätzliche Deckenmelder angeschlossen werden (DIP 3 = ON):

Gerät	Art.-Nr.	Anschluss
RM-N Deckenrauchmelder	64830900	Kabelgebunden (2er-Pack)
FM-AP Funkmodul	57290001M	Für kabellose Melder
RM-F Funkrauchmelder	57280011	Funk (über FM-AP)
HT-F Funkhandtaster	57300011	Funk (über FM-AP)

Kompatible Rauchmelder: dormakaba RM-N, RM-F, sowie Hekatron ORS 142 und ORS 155 F (über dormakaba RMZ). Auch Hekatron TDS 247 als Wärmemelder einsetzbar.

Ersatzteile

Ersatzteil	Art.-Nr.	Wann benötigt?
Rauchschalterplatine G-EMR	9900064001300	Pflichtaustausch nach 8 Jahren (DIN 14677)
Netzteilplatine G-EMR	9900064001400	Bei defektem Netzteil
EMF-Einheit	9900064001800	Bei defekter Feststellmechanik
Gleitstück G-EMF/G-EMR	9900064001200	Mechanischer Verschleiß
Schraube zum Gleitstück	9900064007200	Verschleißteil
Zulassungsschild	5661345532	Pflicht nach Abnahme
Prüfbuch	5372645532	Pflichtdokumentation

Häufig gestellte Fragen

Was enthält das Komplettset?
Türschließer TS 93 B EN 2–5 und G-EMR 140° Gleitschiene mit EMF-Einheit, Rauchschalterplatine und Netzteilplatine. Verkleidung und Montagematerial inklusive.

Brauche ich eine separate RMZ?
Nein. Der Rauchmelder ist integriert — eigenständige Feststellanlage. Optional kann eine RMZ für zusätzliche externe Melder angeschlossen werden.

Was ist der Unterschied zum TS 93 EMF?
Das TS 93 EMF hat keinen Rauchmelder — es wird eine externe RMZ benötigt. Das TS 93 EMR ist die Komplettlösung mit integriertem Rauchmelder.

Gibt es das für zweiflügelige Türen?
Ja: TS 93 GSR-EMR 1 (Feststellung Standflügel) oder TS 93 GSR-EMR 2 (beide Flügel).

Dorma TS 93 EMR: Wann muss der Rauchmelder getauscht werden?
Nach 8 Jahren (DIN 14677). Getauscht wird die dormakaba Rauchschalterplatine G-EMR — Gehäuse und Netzteil bleiben erhalten.

Wann sind zusätzliche Deckenmelder nötig?
Wenn der Sturzabstand über 1 m beträgt. Dann zwei RM-N montieren (DIP 3 = ON).

Kann das Funkmodul FM-AP angeschlossen werden?
Ja. Das FM-AP wird direkt an die Platine angeschlossen — für kabellose RM-F und HT-F.

Problemlösung & Troubleshooting

Dorma TS 93 EMR: Türschließer schließt die Tür nicht vollständig — was tun?
Endschlag (Latching Speed, Ventil 2) höher einstellen. Dichtungswiderstand der Türdichtung prüfen — bei zu hohem Widerstand Schließkraft (EN-Stufe) erhöhen. Bei Bodentürschließern zusätzlich Achsposition kontrollieren.

Feststellanlage hält die Tür nicht mehr offen — Ursache?
Rauchmelder prüfen (Tauschpflicht nach 8 Jahren). LED an der Zentrale kontrollieren — Dauerlicht grün = OK, Blinken = Störung. Stromversorgung und Verkabelung zum Haftmagneten checken.

LED an der Zentrale blinkt rot — was bedeutet das?
Störungsmeldung: Rauchmelder defekt, verschmutzt oder Tauschfrist überschritten. Alternativ Kabelbruch oder Kurzschluss in der Melderlinie. Melder einzeln abklemmen, um fehlerhafte Komponente zu identifizieren.

Worin unterscheidet sich die 140°- von der 120°-Ausführung?
In der Länge der Gleitschiene (864 statt 823 mm), in der Anordnung von Rauchmelder und Netzteil und dadurch in den Bohrungen und Kabeleinführungen: 140° hat Ø 12 mm für 230 V AC und Ø 10 mm für 24 V DC, die 120°-Ausführung Ø 10 mm und Ø 8 mm. Die 140°-Ausführung verlangt außerdem ein Türblatt ab 950 mm.

Welche Ausführung passt beim Ersatz einer alten Anlage?
Häufig die 120°-Ausführung, weil deren Komponentenanordnung der länger im Markt befindlichen Bauform entspricht. Entscheidend sind die vorhandenen Bohrungen und Kabeleinführungen — diese vor der Bestellung mit den Maßbildern vergleichen.

Häufige Fragen zur Auswahl

Dorma TS 93 EMR: EMR oder EMF?
EMR = integrierter Rauchmelder, eigenständige Feststellanlage. TS 93 EMF = nur Feststellung, braucht externe RMZ.

Einflügelig oder zweiflügelig?
TS 93 EMR für einflügelige Türen. Zweiflügelig: GSR-EMR 2 (beide Flügel) oder GSR-EMR 1 (nur Standflügel).

TS 93 EMR oder TS 98 XEA EMR?
TS 93 EMR: Contur Design, EN 2–5, bis 1.250 mm. TS 98 XEA EMR: Premium XEA Design, EN 1–6, bis 1.600 mm.

140° oder 120°?
140° für Neuanlagen, für Öffnungswinkel über 120° und ab 950 mm Türblattbreite. 120° beim Ersatz einer bestehenden Anlage und bei schmaleren Türblättern. Wird nur die Gleitschiene benötigt, gibt es sie auch einzeln in der 120°-Ausführung.

Ersatzteile G-EMR
