Ersatzteile für GEZE Feststellanlagen
Austauschteile für bestehende GEZE Feststellanlagen — Elektromechanik, Hydraulik und Verschleißteile.
- E-Feststellung — Elektromechanisches Nachrüstmodul
- TS 5000 E Hy — Hydraulikeinheit als Ersatzteil
- GC 151 — Raucherkennungsteil · RSZ 6 — Stromversorgung
- Bowdenzug / Gleitstein / Drahtseil — Verschleißteile
Komplette Systeme → 1-flügelige und 2-flügelige Feststellanlagen · Rauchmelder
Geze Gleitstein für R-Gleitschiene
GEZE Gleitstein für R-GleitschieneKurz & Knapp:Ersatz-Gleitstein für GEZE R-Gleitschiene und R-ISM-GleitschieneFür Feststellanlagen mit integriertem RauchmelderEinfacher Austausch ohne Demontage der GleitschieneGleitstein für GEZE Feststellanlagen-GleitschienenDer Gleitstein ist das Verschleißteil in der Gleitschiene, das die Verbindung zwischen Türschließerkörper und Schiene herstellt. Dieser Ersatz-Gleitstein passt in die GEZE R-Gleitschiene und die GEZE R-ISM-Gleitschiene — beides Gleitschienen für Feststellanlagen mit integriertem Rauchmelder.Bei schwergängiger Schließbewegung oder sichtbarem Verschleiß am Gleitstein sollte dieser zeitnah getauscht werden, um Folgeschäden an der Gleitschiene zu vermeiden.KompatibilitätGleitschieneArtikelnummerGEZE R-Gleitschiene116300GEZE R-ISM-Gleitschiene TS 5000115614GEZE R-ISM-Gleitschiene BG TS 5000115622Häufige FragenPasst dieser Gleitstein auch in die Standard-Gleitschiene des TS 5000?Nein. Für die Standard-Gleitschiene (ohne R-Bezeichnung) benötigen Sie den GEZE Gleitstein Art.-Nr. 030267.Wann sollte der Gleitstein getauscht werden?Wenn die Tür ruckartig schließt, Geräusche aus der Schiene kommen oder der Gleitstein sichtbare Abnutzungsspuren zeigt.KaufentscheidungGleitschiene oder Gestänge — was ist besser?Gleitschienen bieten eine optisch dezente Montage und eignen sich besonders für repräsentative Bereiche. Sie haben eine geringere Öffnungsweite als Gestänge. Gestänge bieten mehr Hebelkraft, größere Öffnungswinkel und sind einfacher einzustellen — ideal für schwere Türen und Funktionsbereiche.Welche Gleitschiene passt zu meinem GEZE Türschließer?GEZE bietet verschiedene Gleitschienen-Typen: Standard-Gleitschiene, R-Gleitschiene (mit integriertem Rauchmelder-Anschluss), T-Stop-Gleitschiene (mit Öffnungsbegrenzung), EFS-Gleitschiene (mit elektrischer Feststellung) und ECline-Gleitschiene. Wählen Sie den Typ passend zu Ihrer gewünschten Funktion und Ihrem Türschließer-Modell.Brauche ich eine Montageplatte zur Gleitschiene?Eine Montageplatte wird benötigt, wenn die Gleitschiene nicht direkt am Türrahmen oder an der Wand montiert werden kann — zum Beispiel bei tiefen Sturzbekleidungen oder wenn der Abstand zwischen Schließer und Schiene überbrückt werden muss.

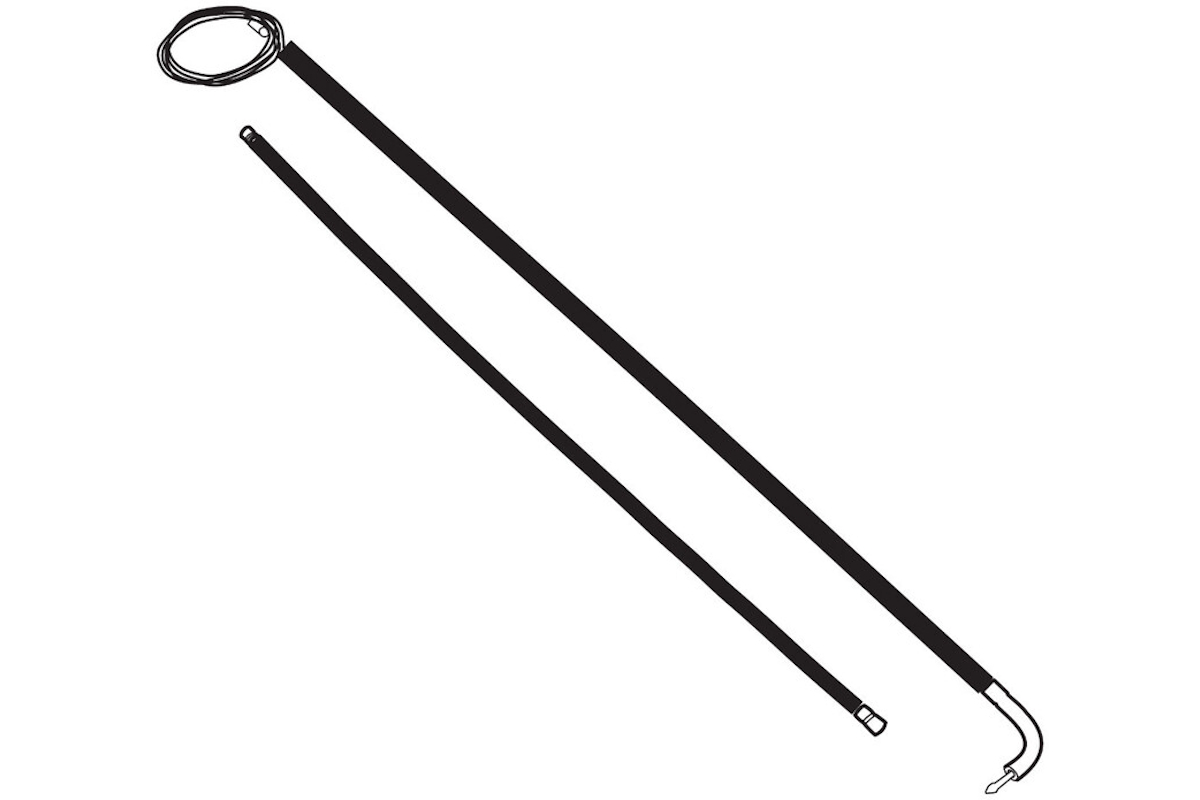

Bowdenzug GEZE TS 5000 IS
Bowdenzug GEZE TS 5000 ISKurz & Knapp:Original-Bowdenzug komplett für GEZE TS 5000 IS und TS 5000 L-ISVerbindungselement zwischen Gang- und Standflügel-SchließerUnverzichtbar für die Schließfolgeregelung bei 2-flügeligen TürenErsatz-Bowdenzug für die SchließfolgeregelungDer Bowdenzug ist das zentrale Verbindungselement im GEZE TS 5000 IS-System. Er koordiniert die Schließreihenfolge zwischen Gang- und Standflügel bei 2-flügeligen Türen — der Gangflügel schließt immer zuerst, damit die Überschlagdichtung korrekt sitzt.Passend für:GEZE TS 5000 ISGEZE TS 5000 L-IS Technische Details zum Bowdenzug Der Bowdenzug verbindet bei 2-flügeligen Türanlagen den Gangflügel-Türschließer mit dem Standflügel-Türschließer. Er überträgt das Signal zum Schliessen des Standflügels, sobald der Gangflügel geschlossen wird. Dadurch wird die korrekte Schließfolgeregelung nach DIN EN 1158 sichergestellt. EigenschaftWert SystemIS (integrierte Schließfolgeregelung) Passend fürGEZE TS 5000 IS, TS 5000 L-IS FunktionMechanische Signalübertragung Gangflügel → Standflügel MontageOberhalb der Tür, zwischen beiden Türschließer-Gleitschienen MaterialStahldrahtseil im Kunststoffmantel NormDIN EN 1158 (Schließfolgeregelung) Das IS-System (Integrierte Schließfolgeregelung) nutzt den Bowdenzug als mechanische Verbindung. Im Gegensatz zum ISM-System (mit mechanischer Kopplung über die Gleitschiene) benötigt das IS-System diesen separaten Bowdenzug. Vorteil: Auch bei grösseren Türabständen einsetzbar. Kompatibilität Kompatibel mitDetails TS 5000 ISStandardgrösse, 2-flügelig, IS-System TS 5000 L-ISFür schwere/breite Türen, 2-flügelig, IS-System Nicht kompatibel mit ISM-Modellen (TS 5000 ISM, TS 5000 L-ISM) — diese nutzen die mechanische Kopplung direkt über die Gleitschiene und benötigen keinen Bowdenzug. Welche GEZE Feststellanlage für welchen Einsatz? ModellFlügelFeststellungSpannungRauchmelderBesonderheit TS 5000 IS2IS (Bowdenzug)—ExternMechanische Schließfolgeregelung, Bowdenzug-Steuerung TS 5000 ISM2ISM (Gleitschiene)—ExternMechanische Schließfolgeregelung ohne Bowdenzug TS 5000 E-ISM2E-ISM (elektr.)24 V DCR-ISMElektromech. Feststellung + ISM in einer Gleitschiene TS 5000 L-ISM2L-ISM—ExternFür schwere/breite Türen, Bandgegenseite TS 5000 L-ISM VPK2L-ISM (VPK)—ExternKompl. Verpackungseinheit L-ISM, Montageplatte inkl. TS 5000 L-IS2L-IS (Bowdenzug)—ExternFür schwere Türen, IS-System mit Bowdenzug TS 4000 E1Elektrisch24 V DCExtern (RSZ)Gestänge-Schließer, gestängemontiert TS 4000 EFS1EFS (Freilauf)24 V DCExtern (RSZ)Freilauf — Tür lässt sich ohne Widerstand öffnen TS 4000 R1R (Rauch)230 V ACR-GleitschieneAlles-in-einer-Schiene: RSZ + Rauchmelder integriert Häufige FragenWoran erkenne ich, dass der Bowdenzug getauscht werden muss?Typische Verschleißzeichen: 1) Tür schließt schwergängiger als gewohnt. 2) Schließbewegung ruckt oder stoppt. 3) Sichtbare Beschädigung der Hülle (Knicke, Risse). 4) Korrosion am Seilzug. Bei diesen Symptomen den Bowdenzug zeitnah tauschen — ein defekter Bowdenzug kann den Türschließer beschädigen.Passt der Bowdenzug auch für den TS 5000 ISM?Ja. Der Bowdenzug ist für alle Varianten der TS 5000 IS-Baureihe geeignet: TS 5000 IS, TS 5000 ISM und TS 5000 IS/ISM mit Feststellung.Wie lang ist der Bowdenzug und kann er gekürzt werden?Die Standardlänge beträgt ca. 260 mm (Seilzuglänge). Der Bowdenzug darf nicht gekürzt werden — er ist ein Präzisionsbauteil mit definierten Endstücken. Bei abweichenden Einbausituationen den GEZE Kundendienst kontaktieren.Kann ich den Bowdenzug selbst wechseln?Der Tausch erfordert fachgerechtes Arbeiten: Türschließer-Verkleidung demontieren, alten Bowdenzug aushängen, neuen einsetzen, Schließerfunktion komplett prüfen. Empfehlung: Durch geschulten Monteur durchführen lassen, da falsche Montage die Schließfunktion beeinträchtigt.Was ist die Funktion des Bowdenzugs im TS 5000 IS?Der Bowdenzug überträgt die Schließkraft vom integrierten Schließer (IS = integriert in die Schiene) auf den Gleitstein. Da bei IS-Systemen der Schließer im Türrahmen sitzt und nicht am Türblatt, ist der Bowdenzug das zentrale Verbindungselement.Welche Ersatzteile sollte man zusammen mit dem Bowdenzug prüfen?Beim Bowdenzugwechsel auch den Gleitstein auf Verschleiß prüfen. Ein abgenutzter Gleitstein erhöht die Reibung und verkürzt die Lebensdauer des neuen Bowdenzugs. Zusätzlich die Gleitschiene auf Gratbildung kontrollieren. KaufentscheidungWann brauche ich einen Bowdenzug zum TS 5000 IS?Der Bowdenzug wird benötigt, wenn beim GEZE TS 5000 IS der Rauchmelder der Feststellanlage nicht direkt am Türschließer montiert werden kann. Er überträgt die Auslösekraft vom entfernt montierten Rauchmelder zum Feststellmechanismus.Welche Bowdenzuglänge brauche ich?Die benötigte Länge richtet sich nach dem Abstand zwischen Türschließer und Rauchmelder-Montageposition. Messen Sie den Verlauf des Bowdenzugs entlang der geplanten Kabelführung. Der Bowdenzug sollte ohne enge Knicke verlegt werden.
GEZE TS 5000 E Hy
GEZE TS 5000 E Hy — Schließer mit FreilauffunktionGleitschienentürschließer EN 3-6 mit elektrischer Freilauffunktion und Komfort-Rastfunktion, 24V DC Kurz & KnappElektrische Freilauffunktion — Tür lässt sich mit minimalem Kraftaufwand öffnenKomfort-Rastfunktion arretiert die Tür am Ende des FreilaufbereichsSchließkraft EN 3-6, Flügelbreite bis 1400 mm24V DC Betrieb, Rauchschalterzentrale anschließbarBarrierefrei nach DIN 18040Schließer ohne Gleitschiene — EFS-Gleitschiene separat oder als Komplettverpackung GEZE TS 5000 E Hy — Hybrid aus Freilauf und TürschließerDer GEZE TS 5000 E Hy ist ein Gleitschienentürschließer mit elektrischer Freilauffunktion. Im bestromten Zustand lässt sich die Tür mit minimalem Kraftaufwand öffnen — die Schließerfunktion ist im Freilauf deaktiviert. Die Komfort-Rastfunktion arretiert die Tür am Ende des Freilaufbereichs in einer definierten Position.Bei Stromunterbrechung oder Auslösung durch eine angeschlossene Rauchschalterzentrale wird die Freilauffunktion deaktiviert und der GEZE TS 5000 E Hy arbeitet als konventioneller Türschließer mit kontrolliertem Schließablauf nach EN 1154. Damit ist er als Feststellanlage an Feuer- und Rauchschutztüren einsetzbar.Der GEZE TS 5000 E Hy ist der Schließerkörper mit Freilaufhebel. Für die vollständige Freilauffunktion wird er zusammen mit einer EFS-Gleitschiene verwendet. Die Komplettverpackung GEZE TS 5000 EFS (Art. 155477) enthält Schließer, EFS-Gleitschiene und Montageplatte. Vorteile des GEZE TS 5000 E HyElektrische Freilauffunktion — Tür lässt sich im bestromten Zustand mit minimalem Kraftaufwand öffnenKomfort-Rastfunktion — arretiert die Tür am Ende des FreilaufbereichsBarrierefrei nach DIN 18040 — bis 1400 mm FlügelbreiteFail-Safe-Prinzip — bei Stromausfall schließt die Tür kontrolliertStufenlose Schließkraft EN 3-6 — für verschiedene TürgrößenOptische Schließkraftanzeige — einfache Kontrolle der EinstellungAlle Funktionen von vorn einstellbar — kein Demontieren notwendig Technische DatenEigenschaftWertSchließkraftEN 3-6 (stufenlos einstellbar)Eingangsspannung24 V DCFreilaufbereich85°–160°Max. Flügelbreite1400 mmBarrierefreiheit (DIN 18040)bis 1400 mm FlügelbreiteÖffnungswinkel max.180°SchließkraftverstellungVon vornHydraulischer EndschlagJaÖffnungsdämpfungNeinMontageTürblattmontage BandseiteZulassungenEN 1154, EN 1155, DIN 18040LieferumfangSchließer mit Freilaufhebel (ohne Gleitschiene) Systemaufbau GEZE TS 5000 EFSKomponenteArtikelnummerHinweisTS 5000 E Hy Schließer155475 (silber)Dieser ArtikelEFS-GleitschieneIn KomplettverpackungFür Freilauffunktion erforderlichMontageplatte EFS/RFS/EHy059107 (silber)Für Brandschutztüren erforderlichRSZ 7 oder RSZ 6181025 / 099851Optional, für FeststellanlageUnterbrechertaster AS 500116266Pflicht bei Freilauftürschließern in DEAlternativ als Komplettverpackung erhältlich: GEZE TS 5000 EFS (Art. 155477) inkl. Schließer, EFS-Gleitschiene und Montageplatte. EN-Klassen und FlügelbreitenEN-KlasseMax. FlügelbreiteEmpfohlene AnwendungEN 3950 mmStandard-InnentürenEN 41100 mmSchwere Innentüren, barrierefreiEN 51250 mmBreite BrandschutztürenEN 61400 mmSehr breite und schwere Türen MontagehinweiseDer GEZE TS 5000 E Hy wird auf dem Türblatt (Bandseite) montiert. Für die vollständige Freilauffunktion wird die EFS-Gleitschiene am Rahmen montiert.Montageplatte EFS/RFS/EHy (059107) bei Brandschutztüren verwenden24V DC Anschluss an der EFS-Gleitschiene herstellenUnterbrechertaster AS 500 (116266) in Türnähe montieren — gesetzliche Pflicht in DEBei Feststellanlage: RSZ und Rauchmelder anschließenFreilaufbereich und Komfort-Rastposition nach Montage einstellenFunktionsprüfung: Freilauf, Rastfunktion und Schließvorgang bei Stromunterbrechung testen Normen & ZulassungenDIN EN 1154 — Türschließmittel mit kontrolliertem SchließablaufDIN EN 1155 — Elektrisch angesteuerte FeststellvorrichtungenDIN 18040 — Barrierefreies Bauen (bis 1400 mm Flügelbreite)Feuer- und Rauchschutztüren — zugelassen als Feststellanlage Häufig gestellte FragenWas bedeutet E Hy beim GEZE TS 5000 E Hy?E Hy steht für elektrisch-hydraulisch. Der Schließer kombiniert eine elektrische Freilauffunktion mit einem hydraulischen Türschließer. Im stromlosen Zustand arbeitet er als normaler Türschließer mit kontrolliertem Schließablauf.Was ist die Komfort-Rastfunktion?Die Komfort-Rastfunktion arretiert die Tür am Ende des Freilaufbereichs in einer definierten Offenposition. Die Tür wird sanft abgebremst und gehalten, solange die Stromversorgung aktiv ist.Welche EN-Klasse hat der GEZE TS 5000 E Hy?Der GEZE TS 5000 E Hy hat die Schließkraftklasse EN 3-6 (stufenlos einstellbar). Im Unterschied zum Standard-TS 5000 beginnt der Einstellbereich bei EN 3.Benötigt der GEZE TS 5000 E Hy eine Gleitschiene?Ja, der TS 5000 E Hy ist der Schließer ohne Gleitschiene. Für die Freilauffunktion wird eine EFS-Gleitschiene benötigt. Die Komplettverpackung TS 5000 EFS (Art. 155477) enthält Schließer, Gleitschiene und Montageplatte.Ist der GEZE TS 5000 E Hy barrierefrei nach DIN 18040?Ja, die Freilauffunktion ermöglicht das Begehen der Tür mit sehr geringem Kraftaufwand und erfüllt die Anforderungen an barrierefreie Zugänge nach DIN 18040 bis 1400 mm Flügelbreite.Braucht der GEZE TS 5000 E Hy einen Unterbrechertaster?Ja, bei Freilauftürschließern ist in Deutschland ein Unterbrechertaster (z.B. GEZE AS 500, Art. 116266) gesetzlich vorgeschrieben, um die Freilauffunktion manuell deaktivieren zu können. Häufige Fragen zur Türschließer-AuswahlWas unterscheidet den TS 5000 E Hy von TS 5000 EFS und TS 5000 E?Der TS 5000 E Hy kombiniert zwei Funktionen: eine elektrische Freilauffunktion (wie EFS) und eine elektrische Feststellung (wie E) in einem Gerät. Beim EFS ist nur Freilauf möglich, beim E nur Feststellung. Der E Hy kann beides — je nach Konfiguration.Welcher Türschließer für Brandschutztüren mit hohem Publikumsverkehr?Der TS 5000 E Hy eignet sich ideal für stark frequentierte Brandschutztüren. Die Freilauffunktion ermöglicht widerstandsfreies Öffnen im Alltag, die Komfort-Rastfunktion hält die Tür bei Bedarf offen. Im Brandfall schließt die Tür selbstständig.Brauche ich für den TS 5000 E Hy eine Rauchschalterzentrale?Ja, der TS 5000 E Hy benötigt eine externe Rauchschalterzentrale und zugelassene Rauchmelder. Die RSZ steuert die Auslösung im Brandfall. Alternativ zum TS 5000 R, der alles integriert hat, aber keine Freilauffunktion bietet.Welche EN-Klasse brauche ich für barrierefreie Türen?Der TS 5000 E Hy deckt EN 3-6 ab (bis 1400 mm). Für barrierefreie Zugänge nach DIN 18040 ist er bis 1400 mm zugelassen — dank Freilauffunktion reduziert sich der Öffnungswiderstand auf ein Minimum.Kann ich einen bestehenden TS 5000 zum E Hy aufrüsten?Nein. Der TS 5000 E Hy hat einen eigenen Schließerkörper mit integrierter Freilauf-Hydraulik. Ein Nachrüsten durch Gleitschienen-Tausch ist nicht möglich — es muss der komplette Schließer getauscht werden.Wie oft muss der TS 5000 E Hy geprüft werden?Als Feststellanlage auf Brandschutztüren nach DIN 14677 alle 12 Monate. Zusätzlich zur Standard-Prüfung wird die Freilauffunktion und die Komfort-Rastfunktion kontrolliert. Welcher TS 5000 für welchen Einsatz?Der TS 5000 E Hy vereint Freilauf und Feststellung in einem Gerät. Die Übersicht zeigt, wie er sich von den anderen Varianten abgrenzt. ModellArtikelnr.ENMax. BreiteBesonderheit TS 5000027333.068221MEN 2-61400 mmStandard-Türschließer TS 5000 S107935.068221MEN 2-61400 mmSchließverzögerung + Öffnungsdämpfung TS 5000 + Feststellung027333.068221.017924MEN 2-61400 mmMechanische Feststellung TS 5000 ECline143640.143572MEN 3-51250 mmÖffnungsunterstützung (barrierefrei) TS 5000 ECline + Fest.143640.143572.148820MEN 3-51250 mmÖffnungsunterstützung + mech. Festst. TS 5000 E027333.116295EN 2-61400 mmElektrische Feststellung (24V DC) TS 5000 E Hy155475EN 3-61400 mmFreilauf + Feststellung (Hybrid, 24V DC) TS 5000 EFS (TB)155477EN 3-61400 mmElektrischer Freilauf, Türblattmontage (24V DC) TS 5000 EFS (KB)155479EN 3-61400 mmElektrischer Freilauf, Kopfmontage (24V DC) TS 5000 R116300.027333MEN 2-61400 mmFeststellung + integrierter Rauchmelder (230V AC) TS 5000 RFS155481MEN 3-61400 mmFreilauf + integrierter Rauchmelder (24V DC)
Raucherkennungsteil GEZE GC 151
GEZE GC 151 Sturzrauchschalter – Das Herzstück jeder GEZE Feststellanlage Optischer Rauchmelder mit Auslösevorrichtung für alle GEZE Feststellanlagen FA GC 150 | Sturzmontage über der Tür | 24V DC | Art.-Nr. 103555 Kurz & KnappDer GEZE GC 151 ist der Sturzrauchschalter für alle GEZE Feststellanlagen des Systems FA GC 150Er vereint optischen Rauchmelder, Auslösevorrichtung und Rauchschalterzentrale in einem BauteilBei Raucherkennung löst er die Feststellung aus – die Brandschutztür schließt selbsttätigAlarmschwellennachführung, integrierte Leitungsüberwachung, Anschluss von Deckenmeldern und Funkmodul GC 171DIBt-zugelassen, Tauschzyklus 8 Jahre nach DIN 14677Pflicht-Ersatzteil für alle GEZE R-Gleitschienen, E-Gleitschienen und Gestänge-Feststellanlagen GEZE GC 151 – Sturzrauchschalter mit integrierter Auslösevorrichtung Der GEZE GC 151 ist das zentrale Bauteil jeder GEZE Feststellanlage FA GC 150. Er wird unmittelbar über der Tür am Sturz montiert und übernimmt drei Funktionen gleichzeitig: Raucherkennung, Signalauswertung und Steuerung der Feststellvorrichtung. Im Normalbetrieb versorgt der GC 151 die angeschlossene Feststellvorrichtung mit 24V DC. Bei Raucherkennung, Stromausfall oder manueller Auslösung (Handtaster/Prüftaste) unterbricht er die Versorgung – die Feststellvorrichtung gibt die Tür frei und der Türschließer schließt die Brandschutztür selbsttätig. Der GC 151 wird in das Gehäuse der Feststellanlage eingeclipst – bei R-Gleitschienen direkt in die Schiene, bei separaten Rauchschalterzentralen (RSZ 6, RSZ 7) in das RSZ-Gehäuse. Über die Klemmenleisten KL1, KL2 und KL3 werden Feststellvorrichtung, Deckenmelder, Handauslösetaster, Funkmodul und Alarmausgang angeschlossen. Lieferumfang: Sturzrauchschalter GC 151 (Platine mit Rauchkammer und Klemmenleisten) Staubschutzfolie (erst bei Inbetriebnahme entfernen) Vorteile des GEZE GC 151 Alles in einem Bauteil: Optischer Rauchmelder, Rauchschalterzentrale und Auslösevorrichtung auf einer kompakten Platine – kein separater Rauchmelder + separate Zentrale nötig Alarmschwellennachführung: Passt die Empfindlichkeit automatisch an langsam zunehmende Verschmutzung an – reduziert Fehlalarme, verlängert die Einsatzdauer Selbstrückstellend: Nach Belüftung der Rauchkammer kehrt der GC 151 automatisch in den Normalbetrieb zurück – keine manuelle Rückstellung nötig Integrierte Leitungsüberwachung: Überwacht die Kabelverbindungen zu Deckenmeldern und Handauslösetastern mittels 43 kΩ Abschlusswiderständen – erkennt Kabelbrüche sofort Erweiterbar: Bis zu 3 Deckenmelder (GC 152/153/ORS 142) und 6 Funkgeräte (über GC 171) anschließbar LED-Diagnose: Mehrfarbige Zustandsanzeige (grün/rot/gelb) signalisiert Normalbetrieb, Alarm, Verschmutzung und Fehler auf einen Blick Abwärtskompatibel: Ersetzt den Vorgänger ORS 141 – Leitungsüberwachung per Jumper J3 deaktivierbar für Altanlagen Potentialfreier Alarmausgang: Relaiskontakt (Wechsler, max. 24V DC, 1A) zur Weiterleitung an Gebäudeleittechnik oder Alarmanzeige Technische Daten BezeichnungSturzrauchschalter GC 151 Artikelnummer / ID103555 FunktionsprinzipStreulicht, Alarmschwellennachführung, keine Alarmspeicherung (selbstrückstellend) Eingangsspannung24V DC EinbaulageWand-(Sturz-)montage, waagerecht Ausgang FeststellvorrichtungTransistorausgang, kurzschlussfest Zusatzmelder (Decken)Deckenmelder in 3-Leitertechnik (GC 152, GC 153, ORS 142) LeitungsüberwachungAbschaltbar (Jumper J3), 43 kΩ Abschlusswiderstände HandauslösetasterAnschließbar (KL2, Klemme 5+6), Leitungsüberwachung via 43 kΩ AlarmausgangPotentialfreier Relaiskontakt PrüftasteAbschaltung der Feststellung, Reset des Rauchschalters MeldertestPrüfaerosol oder Prüftaste SchutzklasseII SchutzartIP20 (nur für trockene Räume) Umgebungstemperatur-5 °C bis 50 °C Tauschzyklus8 Jahre (DIN 14677) NormenDIN EN 14637, DIN EN 1155, EN 54-7, DIBt-zugelassen Funktionsprinzip: Streulicht mit Alarmschwellennachführung Der GC 151 arbeitet nach dem Streulichtprinzip: In der Messkammer sind ein Lichtsender und ein Lichtempfänger so angeordnet, dass im Normalzustand kein Licht auf den Empfänger fällt. Gelangen Rauchpartikel in die Kammer, streuen sie das Licht auf den Empfänger – der Rauchmelder löst aus. Alarmschwellennachführung: Der GC 151 kompensiert langsam zunehmende Verschmutzung der Messkammer automatisch. Staubablagerungen, die sich über Monate ansammeln, werden als Grundverschmutzung erkannt und die Alarmschwelle nachgeführt. Erst bei sprunghaftem Anstieg (= Rauch) wird Alarm ausgelöst. Das reduziert Fehlalarme erheblich. Keine Alarmspeicherung: Sobald kein Rauch mehr in der Messkammer ist, kehrt der GC 151 selbsttätig in den Normalbetrieb zurück. Die Feststellvorrichtung kann sofort wieder aktiviert werden. Wichtig: Die Messkammer darf nicht geöffnet werden. Ist der Rauchmelder verschmutzt, muss er komplett ausgetauscht werden – eine Reinigung ist nicht möglich. Systemaufbau: GC 151 im GEZE FA GC 150 System Der GC 151 ist die zentrale Steuereinheit des GEZE Feststellanlagen-Systems FA GC 150. Er verbindet alle Komponenten und steuert die Feststellvorrichtung: KomponenteFunktionAnschluss am GC 151 GC 151 (Sturzrauchschalter)Rauchmelder + Auslösevorrichtung + Steuerung— Netzteil (RSZ 6 / RSZ 7 / in R-Gleitschiene)Energieversorgung 230V AC → 24V DCKL1: 24V + GND Feststellvorrichtung (intern)Hält die Tür offen, gibt bei Alarm freiKL3: GND + HOD Feststellvorrichtung (extern)E-Gleitschiene, Gestänge, HaftmagnetKL1: GND + HOD Deckenmelder (GC 152, GC 153, ORS 142)Zusätzliche Rauchüberwachung an der DeckeKL2: 24V + GND + AS Handauslösetaster (UTA / AS 500)Manuelle Auslösung der FeststellungKL2: 24V + MRB Funkmodul GC 171Kabellose Anbindung von GC 172/173/175KL1 + KL2 (alle Klemmen) AlarmausgangWeiterleitung an GLT / AlarmanzeigeKL2: AL_NC + AL_COM + AL_NO Zwei FSA-Varianten mit GC 151: Separate RSZ 6/RSZ 7: GC 151 sitzt im RSZ-Gehäuse an der Wand, steuert externe Feststellvorrichtungen (E-Gleitschiene, Gestänge, Haftmagnet) Integrierte Feststellanlage: GC 151 sitzt in der R-Gleitschiene oder R-ISM-Gleitschiene, Feststellung ist direkt in der Schiene integriert LED-Diagnose: Zustands- und Fehleranzeige Die mehrfarbige LED am GC 151 signalisiert den aktuellen Betriebszustand. Wichtig für die monatliche Funktionsprüfung und Fehlerdiagnose: Zustand / FehlerLEDBedeutung SpannungslosausKeine Versorgung – Feststellung deaktiviert, Tür schließt NormalbetriebGrünAlles in Ordnung, Feststellung aktiv Verschmutzung (Warnung)Rot/Grün abwechselndRauchschalter sollte ausgetauscht werden Verschmutzungsgrenze erreichtRot/Grün abwechselndRauchschalter muss ausgetauscht werden, Feststellung deaktiviert Fehler SturzrauchschalterRot (dauernd)GC 151 defekt – muss getauscht werden Kurzschluss am FeststellausgangRot (dauernd)Feststellvorrichtung prüfen, Verkabelung kontrollieren Versorgungsspannung zu kleinRot (dauernd)Netzteil / RSZ prüfen Leitungsbruch HandauslösetasterRot (dauernd)Kabelverbindung zum Handtaster prüfen (nur bei aktiver Leitungsüberwachung) Leitungsbruch DeckenmelderRot (dauernd)Kabelverbindung zu Deckenmelder(n) prüfen (nur bei aktiver Leitungsüberwachung) Handauslösetaster betätigtGelbUTA / AS 500 wurde gedrückt Prüftaste betätigtGelbPrüfmodus aktiv (mind. 10 s halten) Alarm RauchmelderRot (dauernd)Rauch erkannt – Feststellung ausgelöst, Tür schließt Anschlussklemmen und Jumper-Konfiguration Der GC 151 hat drei Klemmenleisten (KL1, KL2, KL3) und drei konfigurierbare Jumper: KlemmeBelegungFunktion KL1-124VVersorgungsspannung + KL1-2GNDVersorgungsspannung − KL1-3GNDExterne Feststellvorrichtung − KL1-4HODExterne Feststellvorrichtung + (Hold Open Device) KL2-524VHandauslösetaster / Deckenmelder Versorgung KL2-6MRBHandauslösetaster (Manual Release Button) KL2-724VDeckenmelder Versorgung KL2-8GNDDeckenmelder GND KL2-9ASDeckenmelder Signal (Additional Sensor) KL2-10AL_NCAlarmausgang (Normally Closed) KL2-11AL_COMAlarmausgang (Common) KL2-12AL_NOAlarmausgang (Normally Open) KL3-1/2GND/HODInterne Feststellvorrichtung (R-Gleitschiene) Jumper-Konfiguration: JumperStellung 1-2Stellung 2-3 J1Ohne Deckenmelder (Standard)Mit Deckenmelder J2Ohne HandauslösetasterMit Handauslösetaster J3Ohne Leitungsüberwachung (nur für ORS 141 Ersatz!)Mit Leitungsüberwachung (Auslieferungszustand) Hinweis: Vor dem Ändern der Jumper-Einstellung die Versorgungsspannung ausschalten (KL1 abziehen). Die neue Einstellung wird erst nach Spannungswiederkehr aktiv. Kompatible Feststellanlagen und Türschließer Der GC 151 ist kompatibel mit allen Feststellvorrichtungen des GEZE FA GC 150 Systems: KategorieFeststellanlage / TürschließerFeststellvorrichtung Obenliegende TürschließerTS 4000 E, TS 4000 E-ISGestänge, elektrohydraulisch TS 4000 EFSGestänge mit Freilauf, elektrohydraulisch TS 5000 EFSGleitschiene mit Freilauf, elektrohydraulisch E-Gleitschiene (TS 5000)Elektromagnetisch E-ISM-Gleitschiene (TS 5000)2-flg., elektromagnetisch, Schließfolge ISM-EFS-Gleitschiene (TS 5000)2-flg., Freilauf, elektrohydraulisch E-Gleitschiene BoxerElektromagnetisch Boxer EFSFreilauf, elektrohydraulisch Integrierte FeststellanlagenTS 4000 R, TS 4000 RFSGestänge, elektrohydraulisch + Rauchmelder TS 4000 R-IS2-flg., elektrohydraulisch + Rauchmelder TS 5000 RR-Gleitschiene, elektromagnetisch TS 5000 R-ISM (/G/S/0)R-ISM-Gleitschiene, 2-flg., elektromagnetisch TS 5000 R-ISM-EFS2-flg., Freilauf, elektrohydraulisch TS 5000 RFS / RFS-KBGleitschiene, Freilauf, elektrohydraulisch Deckenmelder GC 152, GC 153 und ORS 142 mit Leitungsüberwachung Alle Deckenmelder werden über den Relaissockel GC 150 B (bei GC 152/153) oder den Sockel ORS 143 A (bei ORS 142) an den GC 151 angeschlossen. Die Bauartgenehmigung fordert die Leitungsüberwachung zu den Deckenmeldern. MelderArt.-Nr.PrinzipSockelAbmessungen (Ø×H) GC 152 Rauchmelder139850 (weiß) / –Streulicht, Alarmschwellennachführung, EN 54-7GC 150 B110 × 67 mm GC 153 Temperaturmelder139881 (weiß) / –57 °C Alarm, EN 54-5 Klasse A1RGC 150 B110 × 67 mm ORS 142 Rauchmelder (Hekatron)–Streulicht + Temperaturfühler (70 °C), IP42ORS 143 A80 × 66 mm Leitungsüberwachung im Detail Die Leitungsüberwachung stellt sicher, dass ein Kabelbruch zwischen GC 151 und Deckenmelder sofort erkannt wird. Sie ist aktiv wenn: Jumper J3 am GC 151 auf Stellung 2-3 steht (Auslieferungszustand) Die Sollbruchstelle im ersten Relaissockel GC 150 B getrennt ist Die Sollbruchstelle im letzten Relaissockel GC 150 B nicht getrennt ist Relaissockel GC 150 B – Aufbau: Enthält die Abschlusswiderstände (2 × 43 kΩ) für die Leitungsüberwachung und den Alarmwiderstand Widerstände sitzen auf einer Leiterplatte im Inneren des Sockels Sollbruchstelle: 3 mm Schraubendreher durch Loch auf der Rückseite → in den Schlitz stecken und drehen → Verbindung zu den Widerständen bricht Der sichtbare Widerstand ist der Alarmwiderstand – dieser darf NICHT getrennt werden! Anschluss (3-Leitertechnik): GC 151 Klemme KL2-7 (24V) → Sockel 24V GC 151 Klemme KL2-8 (GND) → Sockel GND GC 151 Klemme KL2-9 (AS) → Sockel ASin/ASout (Durchschleifen bei mehreren Meldern) Leitungsverlegung ASin und ASout muss getrennt oder geschützt erfolgen Anschluss des ersten Deckenmelders nicht als parallele Stichleitung (Hin- und Rückleitung nicht im selben Kabel) Meldertest (GC 152 / ORS 142): Testmagnet in die Nähe des Magnetsensors (hinter GEZE-Logo) bringen. Der Meldertest mittels Testmagnet prüft die elektrischen Komponenten. Die regelmäßige Prüfung der Feststellanlage ist zusätzlich mit Prüfaerosol durchzuführen. GC 153 als Sturzmelder-Ersatz: Ist der GC 151 Störgrößen ausgesetzt, kann ein GC 153 über der Tür als Sturzmelder montiert werden (Befestigungskonsole DM GC, ID 150264). Die Rauchkammer des GC 151 wird dabei mit Staubschutzkappe geschützt. Nicht zulässig in Rettungswegen – dort ausschließlich optische Rauchmelder. Anzahl und Montage der Brandmelder Die DIBt-Bauartgenehmigung regelt exakt, wie viele Brandmelder an einer Feststellanlage montiert werden müssen. Entscheidend sind die Sturzhöhe h (Abstand Sturzunterkante bis Decke/Unterdecke) und die Öffnungsweite der Drehflügeltür. SituationSturzrauchschalter (GC 151)Deckenmelder (GC 152/153/ORS 142) h < 100 cm auf beiden Seiten und Öffnungsweite < 300 cm1× (über Gangflügel, eine Seite)Nicht erforderlich h ≥ 100 cm auf mindestens einer Seite oder Öffnungsweite ≥ 300 cm1× (über Gangflügel, eine Seite)Je 1× pro Seite der Rauchdurchtrittsöffnung (= 1 Melderpaar) Montageregeln Sturzrauchschalter (GC 151): Wird unmittelbar über der Tür montiert, bei 2-flügeligen Türen über dem Gangflügel Nur für Wandmontage (Sturz) geeignet – nicht an der Decke Mindestabstand 1 cm zwischen Oberkante Rauchschaltergehäuse und darüber liegendem Bauteil Bei Störgrößen (Dampf, Staub, Betauung): Rauchkammer mit Staubschutzkappe abdecken und zusätzlichen Temperaturmelder GC 153 als Sturzmelder über der Tür montieren (Befestigungskonsole DM GC, ID 150264) Nicht zulässig in Rettungswegen: Temperaturmelder als alleiniger Sturzmelder – dort ausschließlich optische Rauchschalter Montageregeln Deckenmelder (GC 152/GC 153/ORS 142): Deckenmontage, Abstand zur Wand: 50–250 cm Abstand zu jeglichen Installationen: mindestens 50 cm Mindestabstand 1 cm zu darüber liegenden Bauteilen Bei h > 500 cm auf einer Seite: Deckenmelder alternativ an Kragarm 50 cm vor der Wand, mindestens 350 cm über Sturzunterkante Bei besonderen Deckensituationen (schräge Decken, Unterdecken, Galerien): Brandmelder dort anbringen, wo zuerst eine größere Rauchkonzentration zu erwarten ist Im Regelfall: mindestens 1 Melderpaar (je 1 Deckenmelder auf jeder Seite der Rauchdurchtrittsöffnung) Klebemontage ist normativ nicht zulässig – ausschließlich Schraubmontage. Kabellose Erweiterung: Funkmodul GC 171 Das Funkmodul GC 171 (Art.-Nr. 163051) ermöglicht die kabellose Anbindung von bis zu 6 Funkgeräten an den GC 151 – ideal für Nachrüstung und denkmalgeschützte Bauten. FunkgerätArt.-Nr.FunktionBatterie GC 171 Funkmodul163051Zentrale Funkeinheit am GC 15124V DC (vom GC 151) GC 172 Funkrauchmelder159656 / 195522Kabelloser optischer Rauchmelderca. 8 Jahre GC 173 Funktemperaturmelder195523Kabelloser Temperaturmelder (57 °C)ca. 8 Jahre GC 175 Funkeingabemodul163068Kabelloser HandauslösetasterBatteriebetrieben Technische Daten GC 171: Frequenz 868,15–869,85 MHz, 7 Kanäle, FSK-Modulation, max. 6 Teilnehmer, Reichweite 10 m (100 m Freiraum), Signalperiode 60 s, integrierte Antenne. Installation: Am GC 151 Jumper J1 und J2 abziehen, J3 auf Stellung 2-3 setzen. GC 171 per Kabel (max. 3 m) an den GC 151 anschließen. Schalter SW2 am GC 171 auf ON stellen. Montagehinweise ESD-Schutz: Der GC 151 ist ein empfindliches elektronisches Bauteil. Erst unmittelbar vor der Montage aus der Schutzverpackung nehmen. Keine elektronischen Bauteile anfassen. Elektrostatische Entladung vermeiden. Einbau: Der GC 151 wird in das Gehäuse der Feststellanlage eingeclipst (R-Gleitschiene oder RSZ-Gehäuse). Vor dem Einbau die Spannungszufuhr unterbrechen. Staubschutz: Die Staubschutzfolie/Staubschutzkappe erst bei der Inbetriebnahme entfernen. Nach Einbau sicherstellen, dass kein Staub in die Messkammer gelangt. Verschmutzung verkürzt die Lebensdauer erheblich. Montageort: Nur für Wandmontage (Sturz über der Tür). Zwischen Oberkante Rauchschaltergehäuse und darüber liegendem Bauteil mindestens 1 cm Abstand einhalten. Netzanschluss: Muss durch eine Elektrofachkraft erfolgen. 230V-Zuleitung doppelt isoliert, mindestens 8 mm in den Anschlussraum einführen. Bauseitig Leitungsschutzschalter 16 A vorsehen. Störgrößen: Ist der GC 151 Dampf, Staub, Betauung oder betriebsbedingter Rauchentwicklung ausgesetzt → Rauchkammer mit Staubschutzkappe abdecken und stattdessen Temperaturmelder GC 153 als Sturzmelder verwenden. Prüfung und Inbetriebnahme Inbetriebnahme (3 Schritte): Netzspannung einschalten → LED des GC 151 leuchtet grün Staubschutzfolie/-kappe des Rauchschalters und der Feststellanlage entfernen Schutzabdeckungen der Deckenmelder entfernen Funktionsprüfung GC 151 mit Prüfaerosol: Prüftaste betätigen → LED wechselt von grün nach gelb. Warten bis LED wieder grün leuchtet Türflügel ganz öffnen → Feststellanlage hält den Flügel in der Offenlage Prüfaerosol im Abstand von ca. 15 cm in die freie Rauchöffnung sprühen: kurze 1-Sekunden-Sprühstöße im Abstand von 1 Sekunde, dabei die obere Rauchöffnung abdecken Rauchmelder muss auslösen: LED wechselt von grün auf rot, Tür schließt Gesamte Prüfung innerhalb von 2 Minuten durchführen! Nur rückstandslos verflüchtigendes Prüfaerosol verwenden. Inbetriebnahme-Prüfung bei 1-flügeliger Tür: Türflügel ganz öffnen, Feststellanlage hält den Flügel Prüftaste betätigen → LED gelb, ca. 10 s → Tür schließt und schnappt in die Falle Ggf. Ausrückmoment in der Offenlage einstellen (nach EN 1155: 40–120 Nm bei 90°) Abnahme und Wartung nach DIN 14677 Der GC 151 ist Bestandteil einer Feststellanlage. Es gelten die Anforderungen der DIN 14677-1 (Instandhaltung) und DIN 14677-2 (Fachkraft): PflichtIntervallWerPrüfumfang AbnahmeprüfungVor ErstinbetriebnahmeAutorisierte GEZE-Fachkraft oder DIBt-PrüfstelleGerätekombination, Kennzeichnung, Funktion, Schließvorgang Monatliche FunktionsprüfungMonatlichEingewiesene Person (Betreiber)Handauslösung, Rauchmelder-Prüfung, Schließvorgang, LED-Zustand Vierteljährliche PrüfungNach 12 fehlerfreien MonatsprüfungenEingewiesene PersonWie monatlich, reduzierter Turnus Jährliche FachprüfungJährlichFachkraft nach DIN 14677-2Vollständige Inspektion, Dokumentation, Bauartgenehmigung prüfen Rauchschalter-TauschAlle 8 JahreFachkraftGC 151 komplett tauschen (Art.-Nr. 103555) Monatliche Funktionsprüfung umfasst (nach GEZE FA GC 150 Dokumentation): Prüfung der Handauslösung (Taster oder manuelles Ausrücken) Prüfung der Rauchmelder-Auslösung mit Prüfaerosol Prüfung der automatischen Rückstellung nach Alarm Prüfung, ob Umgebungseinflüsse die Feststellanlage beeinträchtigen Prüfung, ob Tür nach Auslösung selbsttätig in die Falle schließt Dokumentation im GEZE Prüfbuch (Art.-Nr. 079141) Jährliche Wartung zusätzlich: Übereinstimmung mit Bauartgenehmigung und Dokumentation prüfen Funktionsrelevante Teile reinigen (Messkammer darf NICHT geöffnet werden!) Auslösung bei Energieausfall und bei Entfernen eines Brandmelders prüfen Bei Funkkomponenten: Verbindungsqualität und Batterieladung prüfen Austausch eines GEZE ORS 141 durch GC 151 Der GC 151 ersetzt den Vorgänger ORS 141 (GEZE) in Bestandsanlagen. Da der ORS 141 keine Leitungsüberwachung hatte, muss diese am GC 151 deaktiviert werden: Versorgungsspannung abschalten (KL1 abziehen) Jumper J3 auf Stellung 1-2 setzen (= ohne Leitungsüberwachung) GC 151 einsetzen und Versorgung wiederherstellen Wichtig: Die Deaktivierung der Leitungsüberwachung ist ausschließlich bei Verwendung als Ersatzteil in Altanlagen ohne Leitungsüberwachung (ORS 141) zulässig. In Neuanlagen muss die Leitungsüberwachung aktiv bleiben (Jumper J3 auf Stellung 2-3, Auslieferungszustand). Hinweis: Wird ein ORS 141 durch einen GC 151 ersetzt, ist zu prüfen ob eine Neuabnahme nach aktuell gültiger Bauartgenehmigung erforderlich ist. Wenn das neue Gerät nicht in der letzten Zulassung aufgeführt war → Neuabnahme. Gegenseitiges Auslösen von zwei Feststellanlagen Zwei benachbarte Feststellanlagen können so verdrahtet werden, dass sie sich gegenseitig auslösen: Löst ein Rauchmelder aus, schließen beide Türen. Diese Konfiguration ist relevant bei gegenüberliegenden Brandschutztüren in einem Flur. Anschluss: Der Alarmkontakt (KL2, Klemme 10–12) des einen GC 151 wird mit dem Eingang MRB (Klemme 6) des anderen GC 151 verbunden – und umgekehrt. Bei beiden Sturzrauchschaltern den Jumper J1 abziehen. Die Bauartgenehmigung fordert die Leitungsüberwachung zwischen den beiden Sturzrauchschaltern (43 kΩ Abschlusswiderstand an jedem Alarmausgang). Fehlersuche und Troubleshooting LED aus – Feststellanlage ohne FunktionKeine Versorgungsspannung. Prüfen: Netzstecker, Leitungsschutzschalter 16 A bauseitig, Netzteil. Bei R-Gleitschiene: 230V-Anschluss an der Gleitschiene prüfen. Ausgangsspannung am Netzteil messen: 24V ±0,5V DC, max. 260 mA. LED dauerhaft Rot – Feststellung aufgehoben, Tür schließtBei dauerhaft roter LED ist die Feststellung aufgehoben: Der GC 151 unterbricht die Versorgung der Feststellvorrichtung, der Türschließer schließt die Tür. Die Tür lässt sich nicht mehr feststellen (offen halten). Mehrere Ursachen möglich, systematisch eingrenzen: Rauch in der Messkammer: Raum belüften, abwarten ob der GC 151 selbst zurückstellt (selbstrückstellend, keine Alarmspeicherung) Verschmutzungsgrenze überschritten: GC 151 tauschen (Art.-Nr. 103555). Hinweis: Vor dem Dauerrot zeigt sich die Verschmutzung meist durch rot/grün abwechselnd – dann ist noch Zeit zum Bestellen Kurzschluss Feststellausgang: Verkabelung zwischen GC 151 (KL1 Klemme 3+4 oder KL3) und Feststellvorrichtung prüfen. Feststellvorrichtung von KL1/KL3 trennen → wenn LED wieder grün: Kurzschluss in der Feststellvorrichtung oder Verkabelung Versorgungsspannung zu niedrig: 24V am KL1 (Klemme 1+2) messen. Unter 20V → Netzteil defekt oder überlastet Leitungsbruch Handtaster: Nur bei aktiver Leitungsüberwachung (J3 auf 2-3). Kabel zum UTA prüfen. 43 kΩ Widerstand am Leitungsende vorhanden? Leitungsbruch Deckenmelder: Nur bei aktiver Leitungsüberwachung. Kabelverbindung ASin/ASout prüfen. Sollbruchstelle im letzten Sockel GC 150 B darf nicht getrennt sein LED Rot/Grün abwechselnd – was bedeutet das?Verschmutzungswarnung. Die Alarmschwellennachführung hat ihre Kompensationsgrenze erreicht. Der GC 151 funktioniert noch, aber die Restlebensdauer ist begrenzt. Zeitnah tauschen – spätestens bei der nächsten jährlichen Fachprüfung. LED Gelb – Tür schließt kurz und öffnet wiederPrüftaste oder Handauslösetaster wurde betätigt. Die Prüftaste schaltet die Feststellung für mindestens 10 s ab. Danach kehrt der GC 151 in den Normalbetrieb zurück. Wenn dauerhaft gelb: Handauslösetaster (UTA) auf Kurzschluss prüfen. Deckenmelder löst aus, aber GC 151 reagiert nichtJumper J2 prüfen: muss auf Stellung 2-3 stehen ("mit Deckenmelder"). Verkabelung ASin/ASout am Sockel GC 150 B und am GC 151 (KL2 Klemme 7+8+9) prüfen. Sollbruchstelle im ersten Sockel muss getrennt sein. Feststellanlage löst bei Bauarbeiten ständig ausBaustaub gelangt in die Messkammer. Sofortmaßnahme: Staubschutzkappe auf die Rauchkammer des GC 151 setzen. Nach Abschluss der Bauarbeiten Kappe entfernen und Funktionsprüfung durchführen. Alternativ bei dauerhaften Störgrößen: GC 153 Temperaturmelder als Sturzmelder montieren. Nach Tausch ORS 141 → GC 151: LED dauerhaft RotLeitungsüberwachung nicht deaktiviert. Jumper J3 auf Stellung 1-2 setzen (ohne Leitungsüberwachung). Vorher: Versorgungsspannung abschalten (KL1 abziehen), Jumper umstecken, Spannung wiederherstellen. Der ORS 141 hatte keine Leitungsüberwachung – der GC 151 erkennt die fehlenden 43 kΩ Widerstände als Leitungsbruch. Funkmodul GC 171: Status-LED dauerhaft GelbAlle Funkverbindungen wurden gelöscht. GC 171 in den Modus "Funkverbindung einrichten" schalten (Taster PB1) und die Funkgeräte neu einlernen. Funkgeräte-LEDs zeigen die Verbindungsqualität: grün = gut, gelb = ausreichend, rot = schlecht (Position optimieren). GC 172 Funkrauchmelder: LED blinkt OrangeBatterie 1 oder 2 entladen. Beide Batterien immer gemeinsam tauschen. Einrichtungsschalter (6) des Funkmelders dabei nicht betätigen. Nach Batteriewechsel: bis zu 1 Minute warten bis der Melder betriebsbereit ist. GEZE Rauchmelder und Zentralen im Vergleich KomponenteTypMontageSpannungBesonderheit RSZ 6RauchschalterzentraleSturz230 V AC / 24 V DCKompakte Standard-RSZ RSZ 7RauchschalterzentraleSturz230 V AC / 24 V DCTeleskop-Funktion, überbrückt Überstände bis 30 mm GC 151Sturzmelder (optisch)Im RSZ-Gehäuseüber RSZKein Deckenmelder nötig, direkt über der Tür GC 152Deckenmelder (optisch)Decke24 V DCAlarmschwellennachführung, Leitungsüberwachung, IP54 GC 172FunkrauchmelderDecke3 V (Batterie)8 Jahre Batterie, kabellos über GC 171 GC 171FunkmodulRSZ-nähe24 V DCBis 6 Funkteilnehmer, Nachrüstung ohne Kabel GC 175FunkeingabemodulWand3 V (Batterie)Taster/BMA kabellos anbinden Wireless KIT GC 170Funk-SetDecke + RSZgemischtGC 171 + 2× GC 172 als Komplettpaket Stromversorgung RSZ 6StromversorgungWand230 V / 24 VErsatz-Netzteil für RSZ 6 Häufige Fragen zur Auswahl des richtigen Rauchmelders GC 151 oder GC 152 – welchen Rauchmelder brauche ich?Der GC 151 ist der Sturzrauchschalter direkt über der Tür – er ist das Herzstück und in jeder GEZE Feststellanlage Pflicht. Der GC 152 ist ein zusätzlicher Deckenrauchmelder, der bei langen Fluren, hohen Sturzhöhen (>100 cm) oder großen Öffnungsweiten (>300 cm) zusätzlich montiert wird. Der GC 151 ist immer da, der GC 152 erweitert die Überwachung. GEZE GC 152 oder Hekatron ORS 142 als Deckenmelder?Beide sind im FA GC 150 System zugelassen. Der GC 152 hat den Relaissockel GC 150 B mit integrierter Leitungsüberwachung und Alarmschwellennachführung. Der ORS 142 ist der herstellerübergreifende Standard (IP42, -20 bis 60 °C) und auch mit dormakaba-Systemen kompatibel. Für reine GEZE-Anlagen empfiehlt sich der GC 152, bei gemischten Beständen der ORS 142. Wann einen Temperaturmelder GC 153 statt Rauchmelder?In Bereichen mit Störgrößen: Dampf, Staub, Betauung oder betriebsbedingter Rauchentwicklung (Werkstätten, Küchen). Der GC 153 löst bei 57 °C aus statt bei Rauchpartikeln. Wichtig: In Flucht- und Rettungswegen sind ausschließlich optische Rauchmelder vorgeschrieben – dort darf kein Temperaturmelder als Sturzmelder verwendet werden. Kabelgebundene Deckenmelder oder Funk (GC 172)?Kabelgebundene GC 152/GC 153 sind robuster, brauchen keinen Batteriewechsel und haben eine direkte Leitungsüberwachung. Funkrauchmelder GC 172 (über GC 171) sind ideal bei Nachrüstung, denkmalgeschützten Bauten oder wenn keine Kabelverlegung möglich ist. Batterie-Tausch alle 8 Jahre nötig (GC 172). Brauche ich eine separate RSZ 6/RSZ 7 oder reicht die R-Gleitschiene?Bei integrierten Feststellanlagen (TS 5000 R, RFS, R-ISM) sitzt der GC 151 direkt in der R-Gleitschiene – keine separate RSZ nötig. Bei externen Feststellvorrichtungen (E-Gleitschiene, Gestänge TS 4000 E) brauchen Sie ein RSZ-Gehäuse (RSZ 6 oder RSZ 7) als Aufnahme für den GC 151 und das Netzteil. Was kostet die Wartung einer Feststellanlage mit GC 151?Die DIN 14677 schreibt monatliche Funktionsprüfungen (Betreiber, nach Einweisung) und jährliche Fachprüfungen (autorisierte Fachkraft) vor. Prüfaerosol und Prüfbuch (Art.-Nr. 079141) als Verbrauchsmaterial. Der GC 151 selbst wird alle 8 Jahre getauscht. Meine Feststellanlage hat einen ORS 141 – muss ich sofort tauschen?Nicht sofort, aber bei der nächsten Fachprüfung wenn der 8-Jahres-Tauschzyklus erreicht ist oder die Verschmutzungsgrenze. Der GC 151 ist der direkte Nachfolger und abwärtskompatibel. Leitungsüberwachung per Jumper J3 deaktivieren. Prüfen ob eine Neuabnahme nach aktueller Bauartgenehmigung erforderlich ist. Häufig gestellte Fragen zum GEZE GC 151 Wann muss der GC 151 getauscht werden?Nach DIN 14677 alle 8 Jahre. Das Herstelldatum steht auf dem Typenschild. Bei Verschmutzungswarnung (LED rot/grün abwechselnd) kann ein früherer Tausch nötig sein. Die Alarmschwellennachführung kompensiert normale Verschmutzung, aber irgendwann ist die Grenze erreicht. Kann ich den GC 151 reinigen statt tauschen?Nein. Die Messkammer darf nicht geöffnet werden. Der GC 151 ist ein Verschleißteil mit definiertem Tauschzyklus. Bei Verschmutzung: komplett durch neuen GC 151 (Art.-Nr. 103555) ersetzen. Mein GC 151 zeigt dauerhaft Rot – was tun?Mögliche Ursachen: Rauch in der Messkammer (belüften), Verschmutzungsgrenze erreicht (tauschen), Fehler der Elektronik (tauschen), Kurzschluss am Feststellausgang (Verkabelung prüfen), Versorgungsspannung zu niedrig (Netzteil prüfen), Leitungsbruch (Kabel zu Deckenmeldern/Handtaster prüfen). Brauche ich zusätzlich einen Handauslösetaster?Bei Feststellanlagen die sich von Hand auslösen lassen (Türflügel manuell schließbar): optional. Bei Feststellanlagen die nicht von Hand ausgelöst werden können (TS 4000 RFS, TS 5000 RFS/RFS-KB, TS 5000 R-ISM-EFS, Slimdrive EMD F/R-IS): ein Handauslösetaster (UTA, AS 500) ist vorgeschrieben. Kann ich einen ORS 141 durch den GC 151 ersetzen?Ja. Der GC 151 ist abwärtskompatibel. Die Leitungsüberwachung muss per Jumper J3 deaktiviert werden (Stellung 1-2), da Altanlagen mit ORS 141 keine Leitungsüberwachung hatten. Prüfen ob eine Neuabnahme erforderlich ist. Wie viele Deckenmelder kann ich anschließen?Deckenmelder (GC 152, GC 153 oder ORS 142) in 3-Leitertechnik. Die Bauartgenehmigung regelt die Anzahl und Positionierung nach Sturzhöhe und Öffnungsweite. Kann ich Funk-Rauchmelder an den GC 151 anschließen?Ja, über das Funkmodul GC 171 (Art.-Nr. 163051). Es werden bis zu 6 Funkgeräte unterstützt: GC 172 (Funkrauchmelder), GC 173 (Funktemperaturmelder), GC 175 (Funkeingabemodul/Handtaster). Was passiert bei Stromausfall?Fail-Safe: Die Feststellvorrichtung wird stromlos geschaltet, der Türschließer schließt die Tür. Bei Spannungswiederkehr geht der GC 151 automatisch in den Normalbetrieb (LED grün). Kann ich den GC 151 auch mit Hekatron-Deckenmeldern verwenden?Ja. Der ORS 142 (Hekatron) ist als Deckenmelder im GEZE FA GC 150 System zugelassen. Er wird über den Relaissockel ORS 143 A angeschlossen. Der GC 151 ist aber nur mit GEZE-eigenen oder in der Bauartgenehmigung aufgeführten Komponenten zugelassen. Ist der GC 151 für Außentüren geeignet?Nein. Die Schutzart IP20 und die Bauartgenehmigung gelten nur für trockene Innenräume. Feststellanlagen sind ausschließlich für Feuer- und Rauchschutztüren in Innenwänden zugelassen. Wie prüfe ich den GC 151 ohne Prüfaerosol?Über die Prüftaste am GC 151: Taste mindestens 10 Sekunden gedrückt halten. Die Feststellung wird abgeschaltet, die Tür muss schließen. Dies prüft aber nur die elektrische Funktion, nicht die Rauchkammer. Für die vollständige Prüfung nach DIN 14677 ist Prüfaerosol Pflicht.

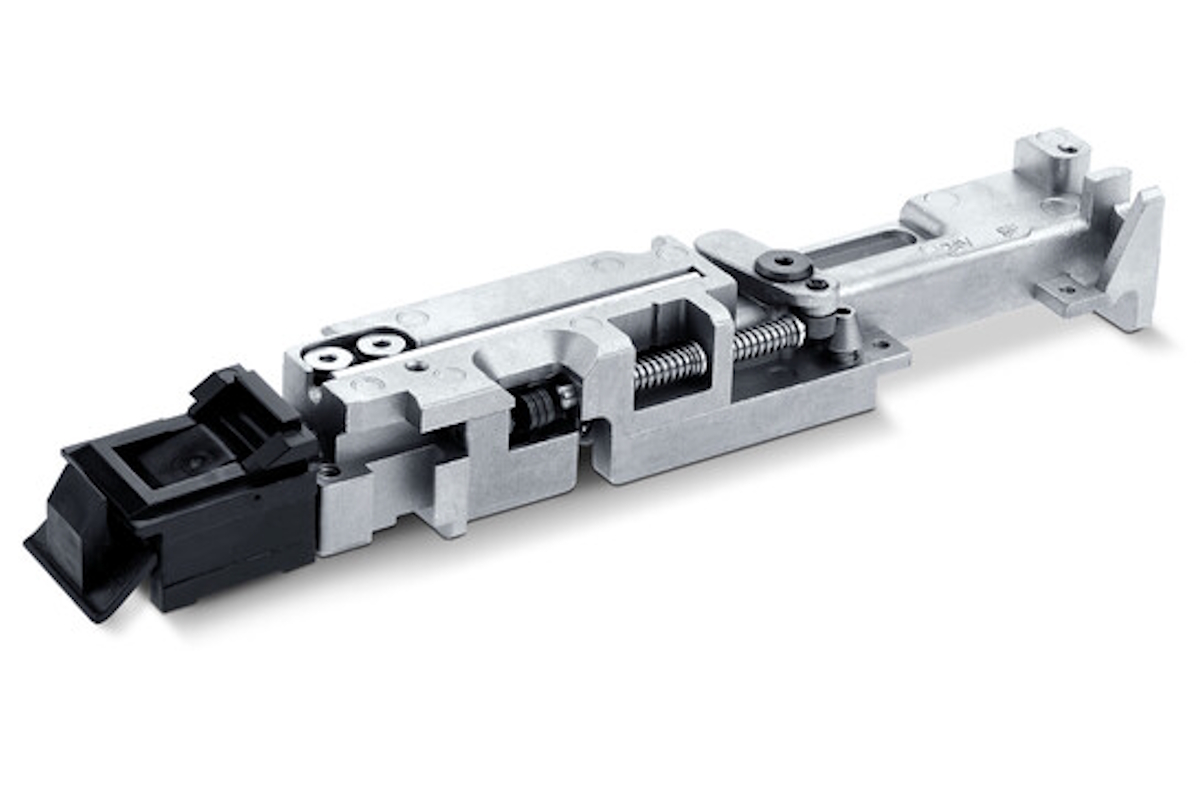

GEZE Auslösemechanik und Zubehör
GEZE Auslösemechanik und ZubehörKurz & Knapp:Auslösemechanik für 2-flügelige Türen mit SchließfolgeregelungFür GEZE ISM-Systeme (integrierte mechanische Schließfolgeregelung)Ersatzteil inkl. ZubehörAuslösemechanik für ISM-SchließfolgeregelungDie Auslösemechanik ist ein Ersatzteil für GEZE Türschließersysteme mit integrierter mechanischer Schließfolgeregelung (ISM). Bei 2-flügeligen Türen stellt sie sicher, dass die Schließreihenfolge korrekt eingehalten wird — der Gangflügel schließt vor dem Standflügel.Passend für Türschließer mit ISM-Funktion, z. B.:GEZE TS 5000 ISMGEZE TS 5000 L-ISM Kompatible Komponenten KomponenteFunktion Haftmagnet WandmontageTürfeststellung Haftmagnet GrundmodellFlexible Türfeststellung RSZ 6 / RSZ 7Rauchschalterzentrale DrahtseilMechanische Verbindung PrüfbuchDokumentation nach DIN 14677 Häufige FragenWas macht die Auslösemechanik?Sie koordiniert die Schließreihenfolge bei 2-flügeligen Türen. Beim Schließen wird der Standflügel mechanisch zurückgehalten, bis der Gangflügel geschlossen ist.Passt die Auslösemechanik auch für den TS 5000 IS?Nein. Der TS 5000 IS nutzt eine andere Schließfolgeregelung über Bowdenzug und benötigt diese Auslösemechanik nicht.KaufentscheidungWelches Zubehör brauche ich für meine Feststellanlage?Eine zugelassene Feststellanlage besteht aus: Rauchmelder (Auslösung), Feststellvorrichtung (Haftmagnet oder E-Feststellung), Energieversorgung und Zulassungsschild. Bei der Erstinbetriebnahme benötigen Sie zusätzlich ein Prüfbuch und ein Abnahmeset. Alle Komponenten müssen zueinander kompatibel und in der DIBt-Zulassung aufgeführt sein.Brauche ich ein Prüfbuch und Abnahmeset?Ja. Nach DIBt-Richtlinie muss jede Feststellanlage bei Inbetriebnahme abgenommen und dokumentiert werden. Das Prüfbuch dokumentiert die regelmäßigen Prüfungen (mindestens monatlich), das Abnahmeset enthält die Formulare für die Erstabnahme. Beides ist gesetzlich vorgeschrieben.Kann ich Feststellanlagen-Komponenten verschiedener Hersteller kombinieren?Nein. Alle Komponenten einer Feststellanlage müssen in der gleichen DIBt-Zulassung aufgeführt sein. Eine GEZE Feststellanlage darf nur mit GEZE-zugelassenen Komponenten betrieben werden. Mischinstallationen verschiedener Hersteller sind nicht zulässig.
GEZE Drahtseil verpackt
GEZE Drahtseil verpacktKurz & Knapp:Ersatz-Drahtseil für GEZE FeststellanlagenOriginal-Ersatzteil – verpackte AusführungFür die Bowdenzug-Verbindung in FeststellsystemenDrahtseil für GEZE FeststellanlagenDas GEZE Drahtseil ist ein Ersatzteil für die Seilverbindung in Feststellanlagen. Es überträgt die Auslösekraft vom Rauchmelder bzw. der Auslösemechanik auf den Feststellmechanismus.Bei sichtbarem Verschleiß, Knicken oder gerissenen Einzeldrähten sollte das Drahtseil zeitnah ersetzt werden, um die zuverlässige Funktion der Feststellanlage sicherzustellen. Einsatzbereiche AnwendungBeschreibung FeststellanlagenVerbindung zwischen Haftmagnet und Türflügel bei großem Wandabstand Bowdenzug-AlternativeMechanische Verbindung für Auslösemechaniken Passendes Zubehör: Haftmagnet Wandmontage, Haftmagnet Grundmodell, Auslösemechanik. Für die Dokumentation: Prüfbuch und Zulassungsschild. Häufige FragenWofür wird das Drahtseil benötigt?Das Drahtseil ist Teil der mechanischen Verbindung in Feststellanlagen. Es sorgt dafür, dass die Auslösemechanik die Feststellvorrichtung zuverlässig freigibt.Wie erkenne ich, dass das Drahtseil getauscht werden muss?Sichtbare Beschädigungen wie Knicke, ausgefranste Stellen oder gerissene Einzeldrähte sind eindeutige Anzeichen. Auch wenn die Auslösung verzögert oder unzuverlässig funktioniert, kann ein verschlissenes Drahtseil die Ursache sein.KaufentscheidungWelches Zubehör brauche ich für meine Feststellanlage?Eine zugelassene Feststellanlage besteht aus: Rauchmelder (Auslösung), Feststellvorrichtung (Haftmagnet oder E-Feststellung), Energieversorgung und Zulassungsschild. Bei der Erstinbetriebnahme benötigen Sie zusätzlich ein Prüfbuch und ein Abnahmeset. Alle Komponenten müssen zueinander kompatibel und in der DIBt-Zulassung aufgeführt sein.Brauche ich ein Prüfbuch und Abnahmeset?Ja. Nach DIBt-Richtlinie muss jede Feststellanlage bei Inbetriebnahme abgenommen und dokumentiert werden. Das Prüfbuch dokumentiert die regelmäßigen Prüfungen (mindestens monatlich), das Abnahmeset enthält die Formulare für die Erstabnahme. Beides ist gesetzlich vorgeschrieben.Kann ich Feststellanlagen-Komponenten verschiedener Hersteller kombinieren?Nein. Alle Komponenten einer Feststellanlage müssen in der gleichen DIBt-Zulassung aufgeführt sein. Eine GEZE Feststellanlage darf nur mit GEZE-zugelassenen Komponenten betrieben werden. Mischinstallationen verschiedener Hersteller sind nicht zulässig.
GEZE TS 5000 L-IS - Türschließer mit integrierter Schließfolgeregelung
GEZE TS 5000 L-IS – Türschließer mit integrierter Schließfolgeregelung für die Bandgegenseite Kurz & Knapp: Obentürschließer für zweiflügelige Feuer- und Rauchschutztüren – Montage auf der Bandgegenseite EN 2–6 – Flügelbreite bis 1.400 mm Integrierte Schließfolgeregelung in der Gleitschiene – stellt sicher, dass der Standflügel vor dem Gangflügel schließt Vorgängermodell des TS 5000 L-ISM – als Ersatz-Schließkörper für bestehende L-IS-Anlagen Produktbeschreibung Der GEZE TS 5000 L-IS ist die Bandgegenseite-Variante des TS 5000 IS. Er wird auf zweiflügeligen Türen montiert, bei denen der Schließer auf der Bandgegenseite sitzen muss – beispielsweise aus optischen oder baulichen Gründen. Die integrierte Schließfolgeregelung stellt zuverlässig sicher, dass bei zweiflügeligen Türen der Standflügel erst nach dem Gangflügel schließt. Das ist bei Feuer- und Rauchschutztüren zwingend erforderlich, damit die Tür vollständig ins Schloss fällt. Der TS 5000 L-IS ist das Vorgängermodell des TS 5000 L-ISM. Er wird hauptsächlich als Ersatzschließkörper für bestehende L-IS-Anlagen eingesetzt. Für Neuinstallationen empfehlen wir den aktuellen TS 5000 L-ISM. Für die Bandseite-Montage ist der TS 5000 ISM die richtige Wahl. Ihre Vorteile Schließfolgeregelung integriert – Keine zusätzlichen Bauteile nötig, die Steuerung sitzt in der Gleitschiene Bandgegenseite-Montage – Schließer sitzt auf der Gegenseite der Bänder, geeignet wenn die Bandseite nicht zugänglich ist EN 2–6 – Stufenlos einstellbar, deckt Türbreiten bis 1.400 mm ab Bewährte TS 5000 Plattform – Zuverlässige Hydraulik-Technologie von GEZE 1:1 Ersatz – Passgenauer Austausch in bestehenden L-IS-Anlagen ohne Umbau Technische Daten EigenschaftWert EN-KlasseEN 2–6 (stufenlos einstellbar) Max. Flügelbreite1.400 mm Max. Bandabstand2.800 mm Öffnungswinkelmax. 120° MontageBandgegenseite ZweiflügeligJa, mit Schließfolgeregelung NormEN 1154 Verfügbare Variante Artikelnr.Ausführung 027331silberfarbig Montage Der TS 5000 L-IS wird auf der Bandgegenseite montiert. Der Schließkörper sitzt auf dem Türblatt, die Gleitschiene mit integrierter Schließfolgeregelung am Türrahmen. Wichtig: Der TS 5000 L-IS ist nicht mit der aktuellen L-ISM-Gleitschiene kompatibel. Verwenden Sie ausschließlich die originale L-IS-Gleitschiene. Zum Anschluss des Standflügels wird ein Bowdenzug benötigt. Normen & Zulassungen NormBeschreibung EN 1154Türschließgeräte mit kontrolliertem Schließablauf CE-KennzeichnungKonformität mit europäischen Produktnormen Geprüft für den Einsatz an Feuer- und Rauchschutztüren. Welche GEZE Feststellanlage für welchen Einsatz? ModellFlügelFeststellungSpannungRauchmelderBesonderheit TS 5000 IS2IS (Bowdenzug)—ExternMechanische Schließfolgeregelung, Bowdenzug-Steuerung TS 5000 ISM2ISM (Gleitschiene)—ExternMechanische Schließfolgeregelung ohne Bowdenzug TS 5000 E-ISM2E-ISM (elektr.)24 V DCR-ISMElektromech. Feststellung + ISM in einer Gleitschiene TS 5000 L-ISM2L-ISM—ExternFür schwere/breite Türen, Bandgegenseite TS 5000 L-ISM VPK2L-ISM (VPK)—ExternKompl. Verpackungseinheit L-ISM, Montageplatte inkl. TS 5000 L-IS2L-IS (Bowdenzug)—ExternFür schwere Türen, IS-System mit Bowdenzug TS 4000 E1Elektrisch24 V DCExtern (RSZ)Gestänge-Schließer, gestängemontiert TS 4000 EFS1EFS (Freilauf)24 V DCExtern (RSZ)Freilauf — Tür lässt sich ohne Widerstand öffnen TS 4000 R1R (Rauch)230 V ACR-GleitschieneAlles-in-einer-Schiene: RSZ + Rauchmelder integriert EinsatzgebieteKrankenhäuser und KlinikenBrandschutztüren in Flurbereichen, Stationszugängen und OP-Trakten. Barrierefreier Durchgang für Bettentransporte und Rollstühle. Hygieneanforderungen durch berührungsloses Passieren erfüllt.Pflegeeinrichtungen und SeniorenheimeBarrierefreie Brandschutztüren nach DIN 18040 in Wohnbereichen und Fluchtwegen. Bewohner mit eingeschränkter Mobilität passieren die festgestellte Tür ohne Kraftaufwand.Hotels und BeherbergungsbetriebeBrandabschnittstüren in Fluren und Treppenhäusern. Gäste erwarten offene, einladende Flurbereiche — die Feststellanlage hält Türen offen und schließt bei Rauchalarm selbsttätig.Büro- und VerwaltungsgebäudeBrandschutztüren zwischen Gebäudeabschnitten. Hohe Durchgangsfrequenz erfordert festgestellte Türen für ungehinderten Personenverkehr.Schulen und BildungseinrichtungenFluchtwege und Brandabschnitte in Schulfluren. Schüler und Lehrkräfte passieren häufig — festgestellte Türen vermeiden Verletzungsgefahr durch zufallende Türblätter.Breite Durchgänge und DoppelflügeltürenDie integrierte Schließfolgeregelung stellt sicher, dass bei zweiflügelige Türen der Standflügel nach dem Gangflügel schließt — Voraussetzung für die Brandschutzfunktion.Fehlersuche & TroubleshootingProblem: Tür schließt nicht vollständigUrsache 1: Schließkraft zu niedrig eingestellt — Schließkraft-Ventil (von vorn zugänglich) auf höhere EN-Stufe einstellen.Ursache 2: Endschlag-Ventil zu stark gedrosselt — Endschlag öffnen, bis Tür vollständig ins Schloss fällt.Ursache 3: Türdichtung oder Schloss erzeugt zu hohen Widerstand — Dichtung und Schlossfalle prüfen.Problem: Tür lässt sich schwer öffnenUrsache: Schließkraft zu hoch eingestellt oder Öffnungsdämpfung zu stark.Lösung: Schließkraft reduzieren (stufenlos einstellbar). Bei barrierefreien Türen DIN 18040 beachten: max. 25 N Bedienkraft bei EN 3–4.Problem: Feststellung löst nicht bei RauchalarmUrsache 1: Kabelverbindung zwischen Rauchschalterzentrale und Türschließer unterbrochen — Kabel und Klemmen prüfen.Ursache 2: Spannungsversorgung ausgefallen — 24 V DC am Türschließer messen.Ursache 3: Rauchmelder verschmutzt oder defekt — Funktionsprüfung mit Prüfaerosol durchführen.Problem: Tür bleibt nicht in FeststellpositionUrsache 1: Feststellbereich falsch eingestellt — Feststellwinkel zwischen 80° und 175° einstellen.Ursache 2: Spannung am Feststellmagneten zu niedrig — Ausgangsspannung der RSZ prüfen (18–28 V DC).Problem: Hydrauliköl tritt ausUrsache: Dichtung im Schließkörper defekt — Türschließer austauschen. Reparatur am Hydraulikventil nicht vorgesehen.Wartung & Prüfung nach DIN 14677PrüfungIntervallDurchführungUmfangFunktionsprüfungMonatlichEingewiesene PersonRauchmelder mit Prüfaerosol auslösen, Tür muss selbsttätig schließen, Handtaster betätigenUmstellung auf vierteljährlichNach 12 fehlerfreien MonatsprüfungenEingewiesene PersonWie monatliche Prüfung — Umstellung dokumentierenJährliche FachprüfungJährlichFachkraft nach DIN 14677-2Vollständige Inspektion: Schließkraft, Schließgeschwindigkeit, Feststellfunktion, Kabelverbindungen, Spannungsversorgung, Rauchmelder-ZustandRauchmelder-Tausch8 JahreFachkraftHerstelldatum auf Typenschild prüfen — Melder nach 8 Jahren austauschen (DIN 14677)Prüfbuch führenFortlaufendBetreiberAlle Prüfungen dokumentieren, Prüfbuch für wiederkehrende Prüfungen bereithaltenPrüfmittel: Prüfaerosol (z.B. Hekatron 918/5, FCKW-frei) für optische Rauchschalter. Rauchmelder dürfen nicht gereinigt oder geöffnet werden — bei Verschmutzung austauschen.Abnahme: Nach Erstmontage und nach jedem Gerätetausch mit einem Gerät, das nicht in der letzten Zulassung aufgeführt war, ist eine Neuabnahme durch autorisiertes Fachpersonal erforderlich. Häufige Fragen zum GEZE TS 5000 L-IS Was ist der Unterschied zwischen TS 5000 L-IS und TS 5000 L-ISM?Der TS 5000 L-IS ist das Vorgängermodell. Der TS 5000 L-ISM ist die aktuelle Version mit verbesserter mechanischer Schließfolgeregelung. Für Neuinstallationen empfehlen wir den L-ISM. Kann ich den TS 5000 L-IS als Ersatz in einer bestehenden L-IS-Anlage verwenden?Ja, der TS 5000 L-IS ist als 1:1-Ersatzschließkörper für bestehende L-IS-Installationen konzipiert. Die Befestigungspunkte sind identisch. Wofür wird der Bowdenzug benötigt?Der Bowdenzug verbindet den Gangflügel-Schließer mit dem Standflügel und ermöglicht so die Schließfolgeregelung. Was bedeutet „Bandgegenseite“?Der Türschließer wird auf der gegenüberliegenden Seite der Türbänder montiert. Das ist die Seite, zu der die Tür öffnet. Kaufberatung: TS 5000 L-IS — Bandgegenseite mit Schließfolgeregelung L-IS oder L-ISM — welche Variante für die Bandgegenseite?Der TS 5000 L-IS nutzt ein Gestänge mit Bowdenzug zur Schließfolgeregelung. Der TS 5000 L-ISM hat die Schließfolgeregelung in der Gleitschiene integriert — kompakter und wartungsärmer. Für Neuanlagen ist der L-ISM die modernere Lösung. Wann wird die L-Variante (Bandgegenseite) gewählt?Die L-Variante montiert den Türschließer auf dem Blendrahmen statt auf dem Türblatt. Das ist nötig, wenn der Türschließer von der Fluchtwegseite unsichtbar sein soll oder die Türkonstruktion eine Türblattmontage nicht erlaubt. Die Türzulassung gibt oft die Montageseite vor. L-IS oder IS — Bandgegenseite oder Bandseite?Der TS 5000 IS montiert auf dem Türblatt (Bandseite), der L-IS auf dem Blendrahmen (Bandgegenseite). Beide haben identische Schließleistung und Schließfolgeregelung. Entscheidend ist die Einbausituation vor Ort. Kann ich den L-IS als Ersatzteil für eine bestehende Anlage verwenden?Ja, der TS 5000 L-IS ist der passende Ersatz für vorhandene L-IS-Anlagen mit Gestänge und Bowdenzug. Prüfen Sie vor dem Austausch, ob die Bohrlöcher identisch sind. Für einen Umstieg auf Gleitschiene empfiehlt sich der TS 5000 L-ISM. Gibt es den L-IS auch mit Feststellung?Der TS 5000 L-IS selbst hat keine Feststellfunktion. Für Feststellung auf der Bandgegenseite mit Schließfolgeregelung wählen Sie den TS 5000 L-ISM mit R-ISM BG-Gleitschiene oder den TS 5000 L-ISM VPK.
GEZE Stromversorgungsteil RSZ6
GEZE Stromversorgungsteil RSZ 6Kurz & Knapp:Netzteil/Trafo für GEZE RSZ 6 RauchschalterzentraleEingang 230V AC – Ausgang 24V DCErsatzteil für bestehende RSZ 6-InstallationenNetzteil für die GEZE RSZ 6 RauchschalterzentraleDas Stromversorgungsteil versorgt die GEZE RSZ 6 Rauchschalterzentrale mit der benötigten Betriebsspannung. Es wandelt 230V AC Netzspannung in 24V DC um und stellt damit die Versorgung der Rauchschalterzentrale sowie der angeschlossenen Feststellanlagen-Komponenten sicher.Bei Ausfall des Stromversorgungsteils gehen alle angeschlossenen Feststellanlagen in den sicheren Zustand — die Türen schließen. Ein zeitnaher Austausch ist daher wichtig für den normalen Betrieb.Technische DatenEigenschaftWertEingangsspannung230V ACAusgangsspannung24V DCPassend fürGEZE RSZ 6 Rauchschalterzentrale GEZE Rauchmelder und Zentralen im Vergleich KomponenteTypMontageSpannungBesonderheit RSZ 6RauchschalterzentraleSturz230 V AC / 24 V DCKompakte Standard-RSZ RSZ 7RauchschalterzentraleSturz230 V AC / 24 V DCTeleskop-Funktion, überbrückt Überstände bis 30 mm GC 151Sturzmelder (optisch)Im RSZ-Gehäuseüber RSZKein Deckenmelder nötig, direkt über der Tür GC 152Deckenmelder (optisch)Decke24 V DCAlarmschwellennachführung, Leitungsüberwachung, IP54 GC 172FunkrauchmelderDecke3 V (Batterie)8 Jahre Batterie, kabellos über GC 171 GC 171FunkmodulRSZ-nähe24 V DCBis 6 Funkteilnehmer, Nachrüstung ohne Kabel GC 175FunkeingabemodulWand3 V (Batterie)Taster/BMA kabellos anbinden Wireless KIT GC 170Funk-SetDecke + RSZgemischtGC 171 + 2× GC 172 als Komplettpaket Stromversorgung RSZ 6StromversorgungWand230 V / 24 VErsatz-Netzteil für RSZ 6 Häufige FragenPasst das Stromversorgungsteil auch für die RSZ 7?Nein. Die GEZE RSZ 7 ist eine eigenständige Rauchschalterzentrale mit eigener Stromversorgung. Dieses Ersatzteil ist ausschließlich für die RSZ 6.Was passiert bei Ausfall des Netzteils?Bei Spannungsausfall gehen alle an der RSZ 6 angeschlossenen Feststellanlagen in den sicheren Zustand – die Türen werden durch die Türschließer geschlossen. Die Brandschutzfunktion bleibt also gewährleistet.Wie viele Melder kann ich anschließen?Die Anzahl anschließbarer Melder und Haftmagnete hängt vom Zentralen-Typ ab. Die FSZ Basis unterstützt eine Linie, die FSZ Pro und RSZ mehrere Linien. Kaufberatung: Netzteil für Ihre GEZE Feststellanlage Wann muss das Stromversorgungsteil der RSZ 6 getauscht werden?Das Stromversorgungsteil RSZ6 ist ein Ersatzteil für die RSZ 6 Rauchschalterzentrale. Ein Austausch ist nötig, wenn die Spannungsversorgung der Feststellvorrichtung instabil wird oder das Netzteil komplett ausfaellt – erkennbar an einer dauerhaft geschlossenen Tür trotz aktivierter Feststellung. Ist das Stromversorgungsteil auch für die RSZ 7 geeignet?Nein, das Stromversorgungsteil ist ausschliesslich für die RSZ 6 konzipiert. Die RSZ 7 hat ein eigenes, integriertes Netzteil, das nicht separat erhältlich ist. Kann ich statt des Originalteils ein universelles 24-V-Netzteil verwenden?Nein, verwenden Sie ausschliesslich das Original-Stromversorgungsteil von GEZE. Ein fremdes Netzteil kann die DIBt-Zulassung der Feststellanlage ungültig machen und im Brandfall zu Haftungsproblemen fuehren. Muss nach dem Netzteiltausch eine erneute Abnahme erfolgen?Ein reiner Netzteiltausch gilt als Instandhaltung, nicht als wesentliche Änderung. Dokumentieren Sie den Tausch im Prüfbuch. Eine Neuabnahme ist in der Regel nicht erforderlich, sofern die Anlage ansonsten unveraendert bleibt. Waere eine neue RSZ 7 statt der Reparatur wirtschaftlicher?Wenn Ihre RSZ 6 älter als 10 Jahre ist und häufiger Störungen zeigt, kann der Umstieg auf eine RSZ 7 mit Teleskopfunktion sinnvoll sein. Das Stromversorgungsteil allein ist aber deutlich günstiger als eine neue Zentrale.
GEZE E-Feststellung
GEZE E-FeststellungKurz & Knapp:Elektrische Feststellvorrichtung als Nachrüst-Komponente24V DC Betriebsspannung – Anschluss an RauchschalterzentraleFür GEZE E-Gleitschienen mit FeststellfunktionElektrische Feststelleinheit zum NachrüstenDie GEZE E-Feststellung ist die elektrische Feststellkomponente für Gleitschienen mit E-Feststellfunktion. Sie hält die Tür in der gewünschten Offenstellung und gibt sie bei Stromunterbrechung — z. B. durch Auslösung der Rauchschalterzentrale RSZ 6 — sofort frei.Die E-Feststellung arbeitet nach dem Ruhestromprinzip: Im Brandfall wird die Stromzufuhr unterbrochen, der Magnet löst, und der Türschließer schließt die Tür selbstständig.Technische DatenEigenschaftWertBetriebsspannung24V DCFunktionsprinzipRuhestromprinzipEinsatzE-Gleitschienen mit Feststellfunktion Kompatible Türschließer und Zubehör TürschließerGleitschieneErgebnis GEZE TS 5000Standard-GleitschieneTS 5000 E GEZE TS 5000 LStandard-GleitschieneTS 5000 L-E Die E-Feststellung wird in die bestehende Standard-Gleitschiene eingesetzt. Bei Rauch- oder Brandalarm löst sie elektrisch aus und gibt die Tür frei. Für Feststellanlagen wird zusätzlich eine RSZ 6 oder RSZ 7 mit Rauchmelder benötigt. Alternative: Die R-Gleitschiene integriert Rauchmelder und RSZ kompakt in einer Schiene. Alternativ kompatible Rauchmelder: Neben GEZE-eigenen Rauchmeldern auch Hekatron ORS 142 und ORS 155 F einsetzbar (über GEZE RSZ 6). Häufige FragenWelche Stromversorgung wird benötigt?Die E-Feststellung benötigt 24V DC. Diese werden typischerweise von einer GEZE RSZ 6 Rauchschalterzentrale oder einem entsprechenden Stromversorgungsteil bereitgestellt.Ist die E-Feststellung auch einzeln nachrüstbar?Ja, sofern eine E-Gleitschiene mit entsprechender Aufnahme verbaut ist. Die E-Feststellung wird in die Gleitschiene eingesetzt und elektrisch angeschlossen.KaufentscheidungE-Feststellung oder Haftmagnet — was brauche ich?Die E-Feststellung ist direkt in den Türschließer oder die Gleitschiene integriert — kein separater Haftmagnet nötig. Das spart Platz und vereinfacht die Montage. Ein externer Haftmagnet wird benötigt, wenn der Türschließer keine integrierte Feststellfunktion hat.Ist die E-Feststellung für Brandschutztüren zugelassen?Ja, die GEZE E-Feststellung ist DIBt-zugelassen für den Einsatz in Feststellanlagen an Brandschutztüren. Sie benötigt zusätzlich einen zugelassenen Rauchmelder und eine Energieversorgung.Welcher Türschließer ist mit der E-Feststellung kompatibel?Die GEZE E-Feststellung ist für bestimmte GEZE Türschließer-Modelle konzipiert, insbesondere die TS 5000-Reihe. Prüfen Sie die Kompatibilitätsliste in der Zulassung.
GEZE TS 5000 IS mit integrierter Schließfolgeregelung
GEZE TS 5000 IS – Türschließer mit integrierter Schließfolgeregelung für zweiflügelige Türen Obenliegender Gleitschienentürschließer für den Gangflügel | Integrierte Schließfolgeregelung nach EN 1158 | EN 2-6 | Für Feuer- und Rauchschutztüren | Art.-Nr. 027320 (silber) / 027322 (weiß) Kurz & KnappDer GEZE TS 5000 IS ist ein obenliegender Türschließer für zweiflügelige Feuer- und Rauchschutztüren mit integrierter SchließfolgeregelungMontage am Gangflügel auf der Bandseite, EN Größe 2-6, Flügelbreite bis 1400 mmEinstellbare Schließkraft mit optischer Größenanzeige, regulierbare Öffnungsdämpfung, Schließgeschwindigkeit und Endschlag – alle Funktionen von vorn einstellbarDer TS 5000 IS wird als Ersatz-Schließkörper für bestehende Anlagen eingesetztFür Neuinstallationen empfehlen wir das aktuelle System GEZE TS 5000 ISM GEZE TS 5000 IS – Gangflügel-Schließer mit Schließfolgeregelung Der GEZE TS 5000 IS ist der Gangflügel-Türschließer für zweiflügelige Türanlagen mit integrierter mechanischer Schließfolgeregelung nach EN 1158. Die Schließfolgeregelung stellt sicher, dass bei zweiflügeligen Türen zuerst der Gangflügel und dann der Standflügel schließt – eine Voraussetzung für die Funktion von Feuer- und Rauchschutztüren. Der Schließkörper entspricht dem bewährten GEZE TS 5000 mit allen bekannten Einstellmöglichkeiten: Schließkraft EN 2-6 mit optischer Anzeige, Schließgeschwindigkeit, Endschlag und Öffnungsdämpfung – alles von vorn einstellbar, DIN links und DIN rechts verwendbar. Wichtiger Hinweis: Der TS 5000 IS ist der Vorgänger des aktuellen TS 5000 ISM-Systems. Er wird als Ersatz-Schließkörper für bestehende TS 5000 IS-Anlagen eingesetzt. Für Neuanlagen verwenden Sie das ISM-System mit durchgehender ISM-Gleitschiene. Lieferumfang: Türschließer GEZE TS 5000 IS (Schließkörper für Gangflügel) Vorteile des GEZE TS 5000 IS Integrierte Schließfolgeregelung: Stellt die korrekte Schließreihenfolge bei zweiflügeligen Türen sicher – Gangflügel schließt zuerst, dann Standflügel Optische Schließkraftanzeige: EN-Größe 2-6 von vorn ablesbar und einstellbar – kein Rätselraten bei der Einstellung Öffnungsdämpfung: Regulierbar, schützt Wände und Möbel vor unkontrolliertem Aufschwingen Universell verwendbar: DIN links und DIN rechts, gleicher Schließkörper – kein Umrüsten nötig Bewährter TS 5000 Schließkörper: Gleiche Qualität und Einstellmöglichkeiten wie der Standard-TS 5000 Feuer- und Rauchschutztüren: Geprüft nach EN 1154 und EN 1158 für den Einsatz an Brand- und Rauchschutztüren Technische Daten EigenschaftWert SchließertypObenliegender Gleitschienentürschließer EinsatzGangflügel, zweiflügelige Türen SchließfolgeregelungIntegriert, mechanisch (EN 1158) EN-Größe2-6 (von vorn einstellbar) Flügelbreite max.1400 mm MontageNormalmontage auf Türblatt, Bandseite DIN-RichtungLinks und rechts verwendbar SchließgeschwindigkeitEinstellbar (von vorn) EndschlagEinstellbar (von vorn) ÖffnungsdämpfungRegulierbar mit optischer Anzeige NormenEN 1154, EN 1158 ZulassungFeuer- und Rauchschutztüren Verfügbare Varianten Art.-Nr.Farbe 027320silberfarbig 027322weiß RAL 9016 Bandgegenseite: Für Montage auf der Bandgegenseite verwenden Sie den GEZE TS 5000 L-IS. Montagehinweise Montageart: Normalmontage auf dem Türblatt (Bandseite) mit Montageplatte Gleitschiene: Wird mit der IS-Gleitschiene (integrierte Schließfolgeregelung) betrieben – diese ist nicht im Lieferumfang enthalten Bandabstand: Maximaler Bandabstand bis 2800 mm (beide Flügel zusammen) Bowdenzug: Die Verbindung zwischen Gangflügel- und Standflügelschließer erfolgt über den Bowdenzug (Art.-Nr. 076198) Einstellung: Schließkraft, Schließgeschwindigkeit, Endschlag und Öffnungsdämpfung von vorn einstellbar – kein Abnehmen des Schließers erforderlich TS 5000 IS vs. TS 5000 ISM – Was ist der Unterschied? MerkmalTS 5000 IS (alt)TS 5000 ISM (aktuell) SystemSeparate Gleitschiene + BowdenzugDurchgehende ISM-Gleitschiene SchließfolgeregelungÜber BowdenzugverbindungMechanisch in der Gleitschiene integriert OptikZwei separate GleitschienenEine durchgehende Schiene (30 mm Bauhöhe) VariantenIS, L-ISISM, L-ISM, E-ISM, R-ISM, ECline, SoftClose, Freilauf FeststellungNicht verfügbarE-ISM, R-ISM StatusErsatzteil für BestandsanlagenAktuelle Produktlinie Empfehlung: Für Neuinstallationen das TS 5000 ISM-System verwenden. Der TS 5000 IS ist ausschließlich als Ersatz für bestehende IS-Anlagen vorgesehen. Welche GEZE Feststellanlage für welchen Einsatz? ModellFlügelFeststellungSpannungRauchmelderBesonderheit TS 5000 IS2IS (Bowdenzug)—ExternMechanische Schließfolgeregelung, Bowdenzug-Steuerung TS 5000 ISM2ISM (Gleitschiene)—ExternMechanische Schließfolgeregelung ohne Bowdenzug TS 5000 E-ISM2E-ISM (elektr.)24 V DCR-ISMElektromech. Feststellung + ISM in einer Gleitschiene TS 5000 L-ISM2L-ISM—ExternFür schwere/breite Türen, Bandgegenseite TS 5000 L-ISM VPK2L-ISM (VPK)—ExternKompl. Verpackungseinheit L-ISM, Montageplatte inkl. TS 5000 L-IS2L-IS (Bowdenzug)—ExternFür schwere Türen, IS-System mit Bowdenzug TS 4000 E1Elektrisch24 V DCExtern (RSZ)Gestänge-Schließer, gestängemontiert TS 4000 EFS1EFS (Freilauf)24 V DCExtern (RSZ)Freilauf — Tür lässt sich ohne Widerstand öffnen TS 4000 R1R (Rauch)230 V ACR-GleitschieneAlles-in-einer-Schiene: RSZ + Rauchmelder integriert EinsatzgebieteKrankenhäuser und KlinikenBrandschutztüren in Flurbereichen, Stationszugängen und OP-Trakten. Barrierefreier Durchgang für Bettentransporte und Rollstühle. Hygieneanforderungen durch berührungsloses Passieren erfüllt.Pflegeeinrichtungen und SeniorenheimeBarrierefreie Brandschutztüren nach DIN 18040 in Wohnbereichen und Fluchtwegen. Bewohner mit eingeschränkter Mobilität passieren die festgestellte Tür ohne Kraftaufwand.Hotels und BeherbergungsbetriebeBrandabschnittstüren in Fluren und Treppenhäusern. Gäste erwarten offene, einladende Flurbereiche — die Feststellanlage hält Türen offen und schließt bei Rauchalarm selbsttätig.Büro- und VerwaltungsgebäudeBrandschutztüren zwischen Gebäudeabschnitten. Hohe Durchgangsfrequenz erfordert festgestellte Türen für ungehinderten Personenverkehr.Schulen und BildungseinrichtungenFluchtwege und Brandabschnitte in Schulfluren. Schüler und Lehrkräfte passieren häufig — festgestellte Türen vermeiden Verletzungsgefahr durch zufallende Türblätter.Breite Durchgänge und DoppelflügeltürenDie integrierte Schließfolgeregelung stellt sicher, dass bei zweiflügelige Türen der Standflügel nach dem Gangflügel schließt — Voraussetzung für die Brandschutzfunktion.Fehlersuche & TroubleshootingProblem: Tür schließt nicht vollständigUrsache 1: Schließkraft zu niedrig eingestellt — Schließkraft-Ventil (von vorn zugänglich) auf höhere EN-Stufe einstellen.Ursache 2: Endschlag-Ventil zu stark gedrosselt — Endschlag öffnen, bis Tür vollständig ins Schloss fällt.Ursache 3: Türdichtung oder Schloss erzeugt zu hohen Widerstand — Dichtung und Schlossfalle prüfen.Problem: Tür lässt sich schwer öffnenUrsache: Schließkraft zu hoch eingestellt oder Öffnungsdämpfung zu stark.Lösung: Schließkraft reduzieren (stufenlos einstellbar). Bei barrierefreien Türen DIN 18040 beachten: max. 25 N Bedienkraft bei EN 3–4.Problem: Feststellung löst nicht bei RauchalarmUrsache 1: Kabelverbindung zwischen Rauchschalterzentrale und Türschließer unterbrochen — Kabel und Klemmen prüfen.Ursache 2: Spannungsversorgung ausgefallen — 24 V DC am Türschließer messen.Ursache 3: Rauchmelder verschmutzt oder defekt — Funktionsprüfung mit Prüfaerosol durchführen.Problem: Tür bleibt nicht in FeststellpositionUrsache 1: Feststellbereich falsch eingestellt — Feststellwinkel zwischen 80° und 175° einstellen.Ursache 2: Spannung am Feststellmagneten zu niedrig — Ausgangsspannung der RSZ prüfen (18–28 V DC).Problem: Hydrauliköl tritt ausUrsache: Dichtung im Schließkörper defekt — Türschließer austauschen. Reparatur am Hydraulikventil nicht vorgesehen.Wartung & Prüfung nach DIN 14677PrüfungIntervallDurchführungUmfangFunktionsprüfungMonatlichEingewiesene PersonRauchmelder mit Prüfaerosol auslösen, Tür muss selbsttätig schließen, Handtaster betätigenUmstellung auf vierteljährlichNach 12 fehlerfreien MonatsprüfungenEingewiesene PersonWie monatliche Prüfung — Umstellung dokumentierenJährliche FachprüfungJährlichFachkraft nach DIN 14677-2Vollständige Inspektion: Schließkraft, Schließgeschwindigkeit, Feststellfunktion, Kabelverbindungen, Spannungsversorgung, Rauchmelder-ZustandRauchmelder-Tausch8 JahreFachkraftHerstelldatum auf Typenschild prüfen — Melder nach 8 Jahren austauschen (DIN 14677)Prüfbuch führenFortlaufendBetreiberAlle Prüfungen dokumentieren, Prüfbuch für wiederkehrende Prüfungen bereithaltenPrüfmittel: Prüfaerosol (z.B. Hekatron 918/5, FCKW-frei) für optische Rauchschalter. Rauchmelder dürfen nicht gereinigt oder geöffnet werden — bei Verschmutzung austauschen.Abnahme: Nach Erstmontage und nach jedem Gerätetausch mit einem Gerät, das nicht in der letzten Zulassung aufgeführt war, ist eine Neuabnahme durch autorisiertes Fachpersonal erforderlich. Häufig gestellte Fragen zum GEZE TS 5000 IS Ist der TS 5000 IS mit dem TS 5000 ISM kompatibel?Nein. Der TS 5000 IS verwendet ein eigenes Gleitschienensystem mit Bowdenzug, das nicht mit der ISM-Gleitschiene kompatibel ist. Ein Austausch erfordert den Wechsel des gesamten Systems (Schließer + Gleitschienen). Kann ich nur den Schließkörper tauschen?Ja. Der TS 5000 IS-Schließkörper kann als Ersatzteil in bestehenden IS-Anlagen getauscht werden, ohne die Gleitschiene und den Bowdenzug zu wechseln. Brauche ich den Bowdenzug zusätzlich?Der Bowdenzug (Art.-Nr. 076198) verbindet Gang- und Standflügelschließer und ist für die Schließfolgeregelung erforderlich. Er ist nicht im Lieferumfang des Schließkörpers enthalten. Welche Gleitschiene gehört zum TS 5000 IS?Der TS 5000 IS verwendet die IS-Gleitschiene (nicht die ISM-Gleitschiene). Diese ist als Komplettsystem bestellt worden und wird nicht separat als Einzelartikel geführt. Kann ich den TS 5000 IS an einflügelige Türen montieren?Nein. Der TS 5000 IS ist ausschließlich für zweiflügelige Türen mit Schließfolgeregelung konzipiert. Für einflügelige Türen verwenden Sie den GEZE TS 5000. Welche Farben sind verfügbar?Silberfarbig (027320) und weiß RAL 9016 (027322). Kaufberatung: Welche GEZE Feststellanlage? TS 5000 IS oder TS 5000 ISM — was ist der Unterschied?Der TS 5000 IS nutzt ein Gestänge mit separatem Bowdenzug zur Schließfolgeregelung. Der TS 5000 ISM hat die Schließfolgeregelung kompakt in der Gleitschiene integriert — moderner, wartungsärmer und optisch unauffälliger. Für Neuanlagen empfehlen wir den ISM. Wann brauche ich den TS 5000 IS als Ersatzteil?Der TS 5000 IS ist die richtige Wahl, wenn Sie einen bestehenden IS-Türschließer 1:1 ersetzen müssen, ohne die Bohrlöcher und die Verkabelung zu ändern. Bei einer kompletten Neuanlage wechseln Sie besser auf den TS 5000 L-ISM oder TS 5000 ISM. IS oder separater Schließfolgeregler — was ist Pflicht?Bei zweiflügeligen Feuer- und Rauchschutztüren ist eine Schließfolgeregelung nach DIN EN 1158 Pflicht. Sie können entweder einen IS/ISM-Türschließer verwenden oder einen separaten SR Schließfolgeregler mit zwei Standard-Türschließern kombinieren. TS 5000 IS oder TS 4000 IS — welcher ist besser?Beide nutzen Gestänge mit Bowdenzug zur Schließfolgeregelung. Der TS 5000 IS bietet mehr Anschlussmöglichkeiten im TS 5000-Ökosystem. Der TS 4000 IS ist die bewährte Alternative, wenn bereits TS 4000 verbaut sind. Funktional sind beide gleichwertig. Kann ich den TS 5000 IS mit einer Feststellanlage kombinieren?Der TS 5000 IS selbst hat keine Feststellfunktion. Für zweiflügelige Brandschutztüren mit Feststellung und Schließfolgeregelung benötigen Sie den TS 5000 L-ISM oder den TS 5000 L-ISM VPK als Komplettpaket. Alternativ kompatible Rauchmelder: Neben GEZE-eigenen Rauchmeldern auch Hekatron ORS 142 und ORS 155 F einsetzbar (über GEZE RSZ 6).
